Применение математики для написания Gкодов

1.

Применение математики для написания Gкодов
Тагатов Тимур Русланович 112Ос24

2.

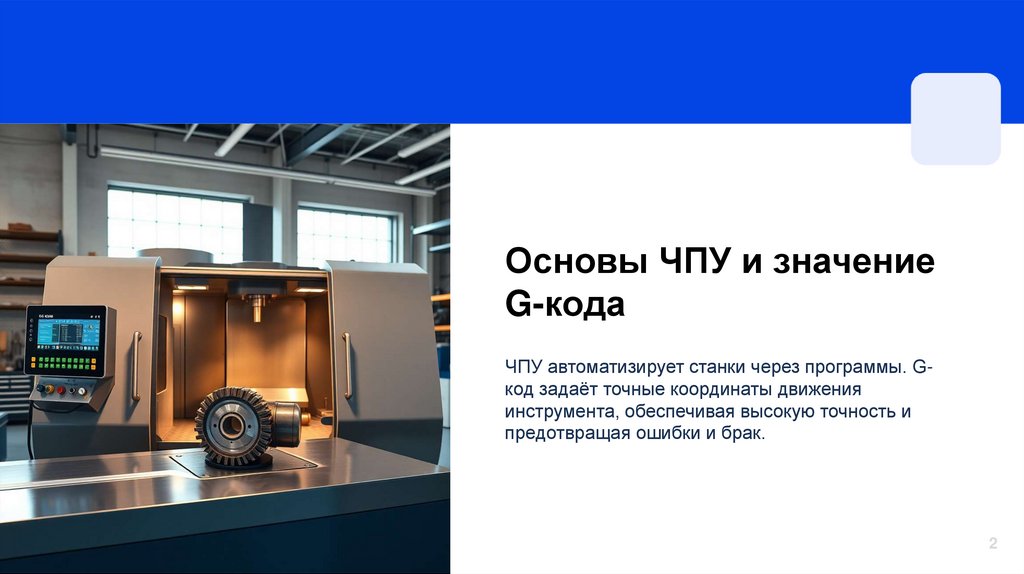

Основы ЧПУ и значение
G-кода
ЧПУ автоматизирует станки через программы. Gкод задаёт точные координаты движения
инструмента, обеспечивая высокую точность и
предотвращая ошибки и брак.
2

3.

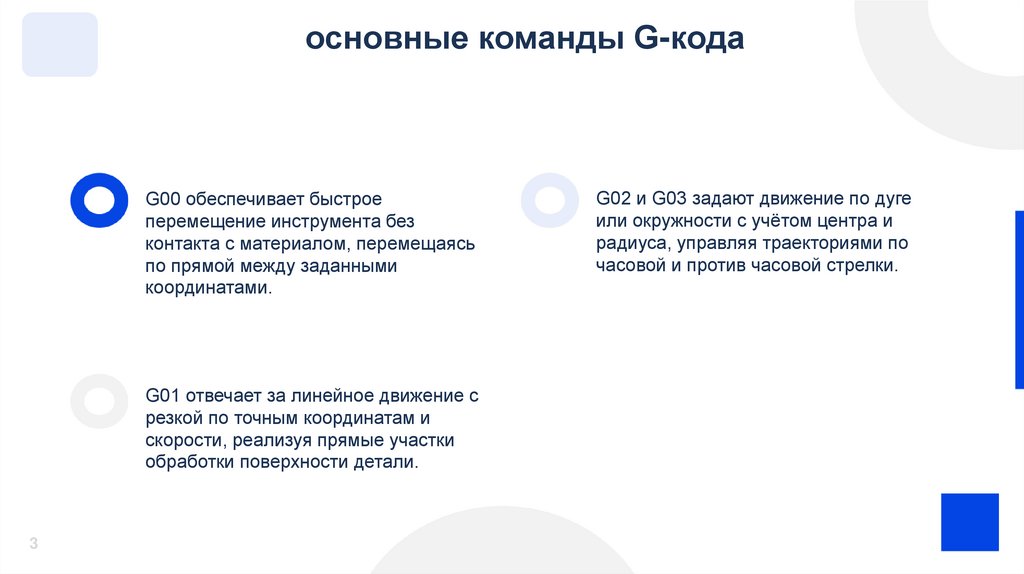

основные команды G-кода
G00 обеспечивает быстрое
перемещение инструмента без
контакта с материалом, перемещаясь
по прямой между заданными
координатами.
G01 отвечает за линейное движение с
резкой по точным координатам и
скорости, реализуя прямые участки
обработки поверхности детали.
3
G02 и G03 задают движение по дуге
или окружности с учётом центра и
радиуса, управляя траекториями по
часовой и против часовой стрелки.

4.

Роль декартовой системы
координат в ЧПУ
Все перемещения инструмента выполняются
относительно нулевой точки в декартовой
системе координат с осями X, Y и Z, что
гарантирует точность обработки.
Ошибки в координатах, как путаница между
осями или неправильное значение, могут
привести к повреждению материала или
оборудования.
4

5.

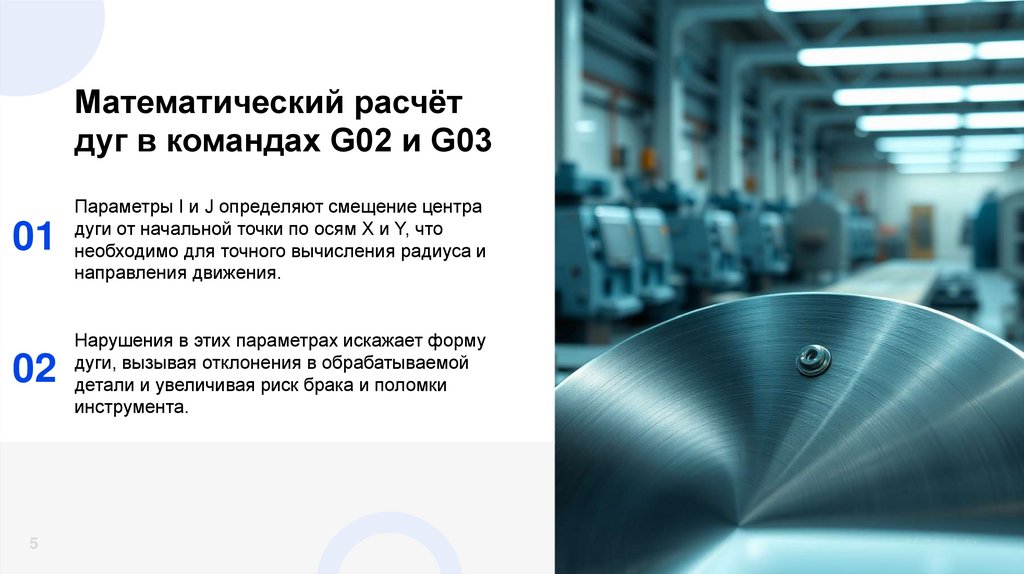

Математический расчёт
дуг в командах G02 и G03
01
Параметры I и J определяют смещение центра
дуги от начальной точки по осям X и Y, что
необходимо для точного вычисления радиуса и
направления движения.
02
Нарушения в этих параметрах искажает форму
дуги, вызывая отклонения в обрабатываемой
детали и увеличивая риск брака и поломки
инструмента.
5

6.

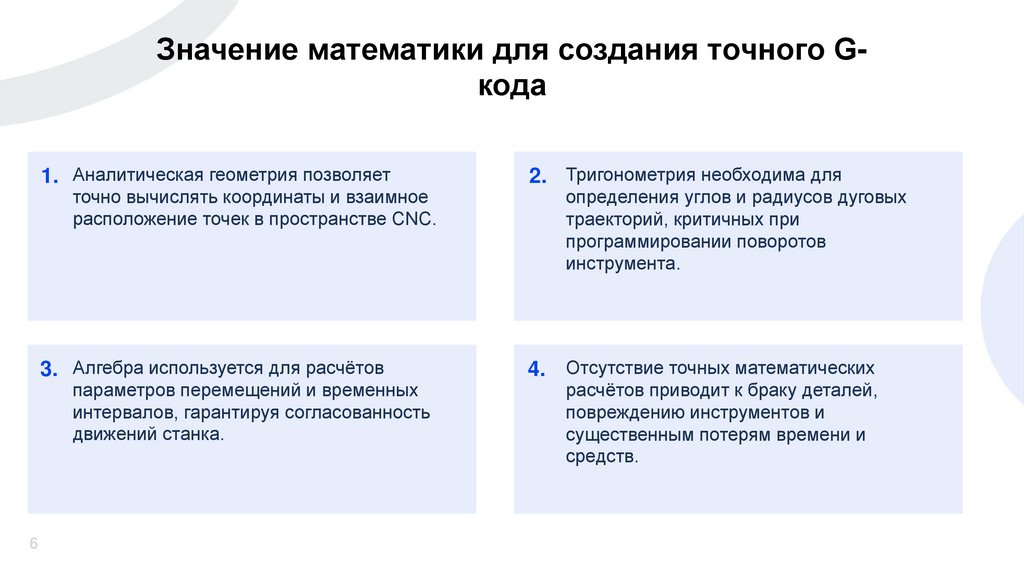

Значение математики для создания точного Gкода
1. Аналитическая геометрия позволяет
2. Тригонометрия необходима для
3. Алгебра используется для расчётов
4. Отсутствие точных математических
точно вычислять координаты и взаимное
расположение точек в пространстве CNC.
параметров перемещений и временных
интервалов, гарантируя согласованность
движений станка.
6
определения углов и радиусов дуговых
траекторий, критичных при
программировании поворотов
инструмента.
расчётов приводит к браку деталей,
повреждению инструментов и
существенным потерям времени и
средств.

7.

Преимущества программсимуляторов при проверке
G-кода
NC Viewer — простой и доступный
онлайн-инструмент
NC Viewer позволяет бесплатно визуализировать путь
инструмента, выявлять ошибки координат и
предотвращать коллизии до запуска процесса
обработки.Fusion 360 — профессиональное
CAD/CAM решение
Fusion 360 обеспечивает детальную симуляцию с
учётом параметров инструмента и материала, что
повышает качество программ и сокращает
производственные риски.
7

8.

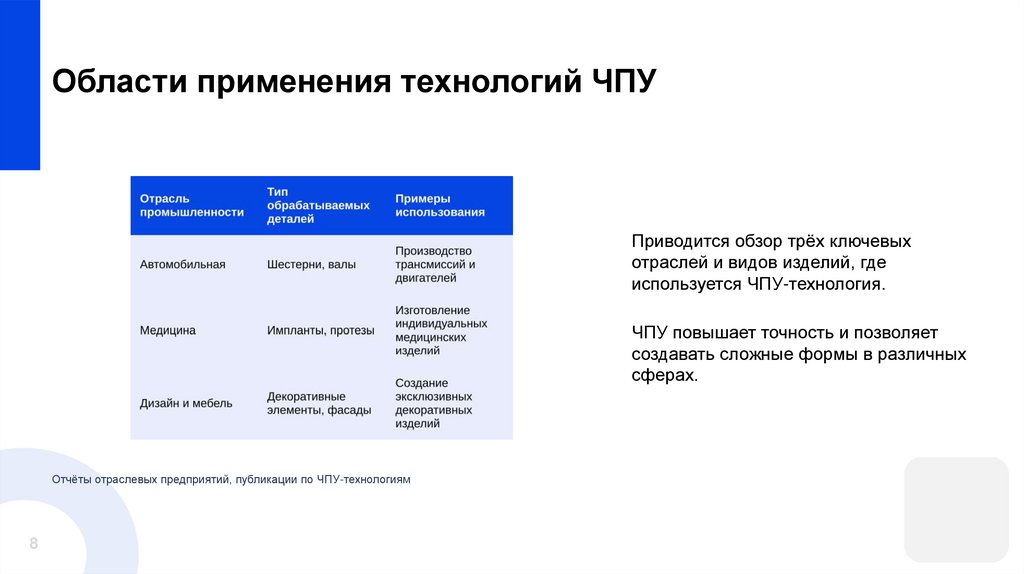

Области применения технологий ЧПУ
Приводится обзор трёх ключевых
отраслей и видов изделий, где
используется ЧПУ-технология.
ЧПУ повышает точность и позволяет
создавать сложные формы в различных
сферах.
Отчёты отраслевых предприятий, публикации по ЧПУ-технологиям
8

9.

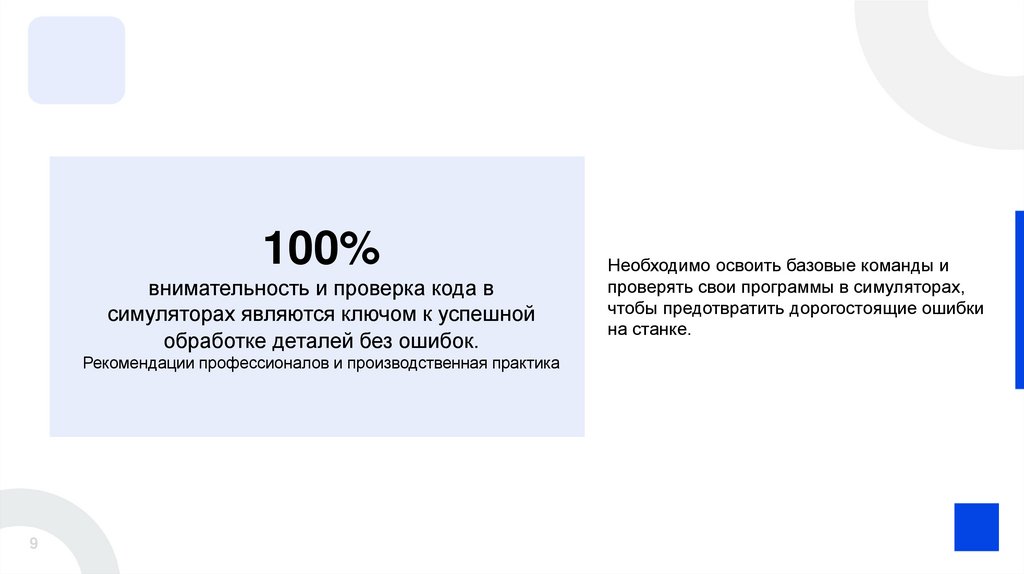

100%
внимательность и проверка кода в
симуляторах являются ключом к успешной
обработке деталей без ошибок.
Рекомендации профессионалов и производственная практика
9
Необходимо освоить базовые команды и
проверять свои программы в симуляторах,
чтобы предотвратить дорогостоящие ошибки
на станке.

10.

co

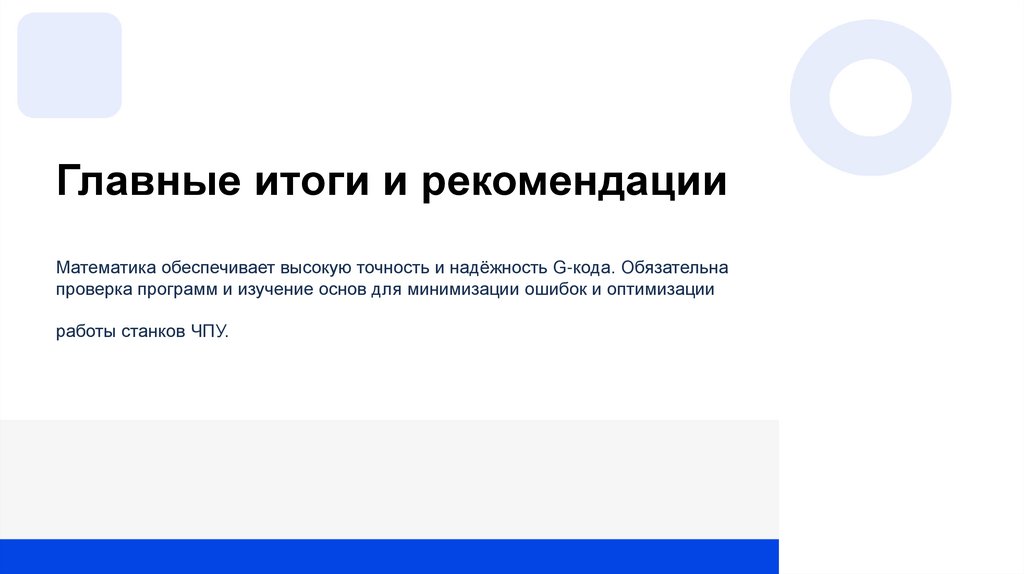

Главные итоги и рекомендации
Математика обеспечивает высокую точность и надёжность G-кода. Обязательна
проверка программ и изучение основ для минимизации ошибок и оптимизации
работы станков ЧПУ.

11.

Спасибо за внимание
.
11
