Роль математики в обеспечении точности и качества изделий на станках ЧПУ

1.

Роль математики в обеспечении
точности и качества изделий на
станках ЧПУ
Исследование ключевой роли математических
расчетов в программировании и управлении станками
ЧПУ.
Тагатов Тимур Русланович

2.

2

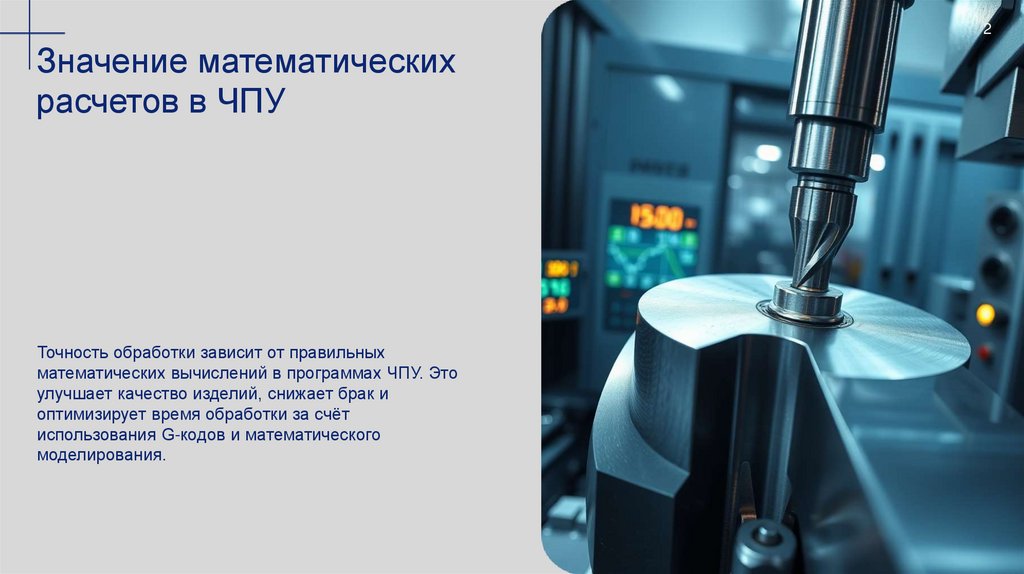

Значение математических
расчетов в ЧПУ
Точность обработки зависит от правильных
математических вычислений в программах ЧПУ. Это
улучшает качество изделий, снижает брак и
оптимизирует время обработки за счёт
использования G-кодов и математического
моделирования.

3.

3

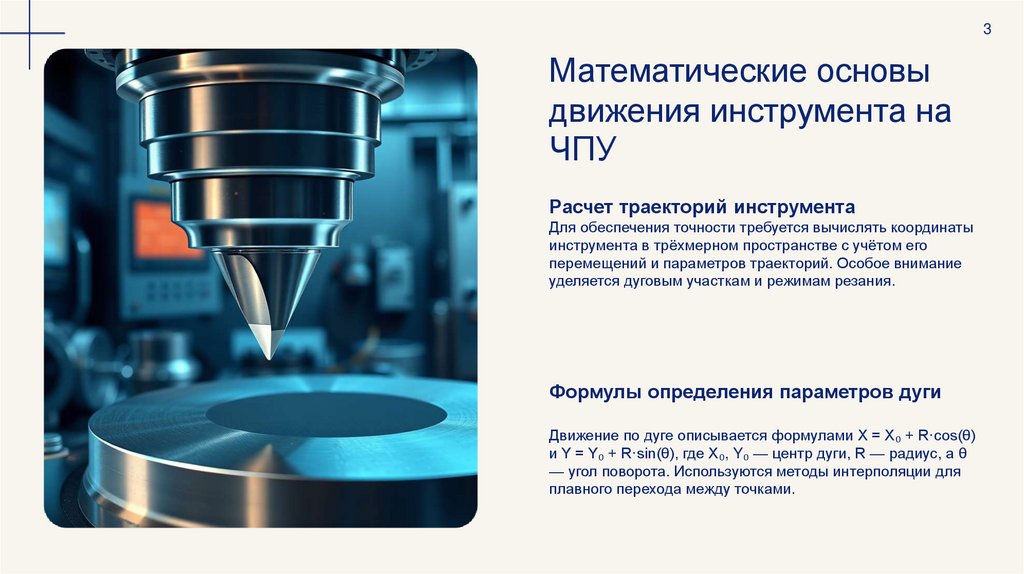

Математические основы
движения инструмента на
ЧПУ
Расчет траекторий инструмента
Для обеспечения точности требуется вычислять координаты
инструмента в трёхмерном пространстве с учётом его
перемещений и параметров траекторий. Особое внимание
уделяется дуговым участкам и режимам резания.
Формулы определения параметров дуги
Движение по дуге описывается формулами X = X₀ + R·cos(θ)
и Y = Y₀ + R·sin(θ), где X₀, Y₀ — центр дуги, R — радиус, а θ
— угол поворота. Используются методы интерполяции для
плавного перехода между точками.

4.

4

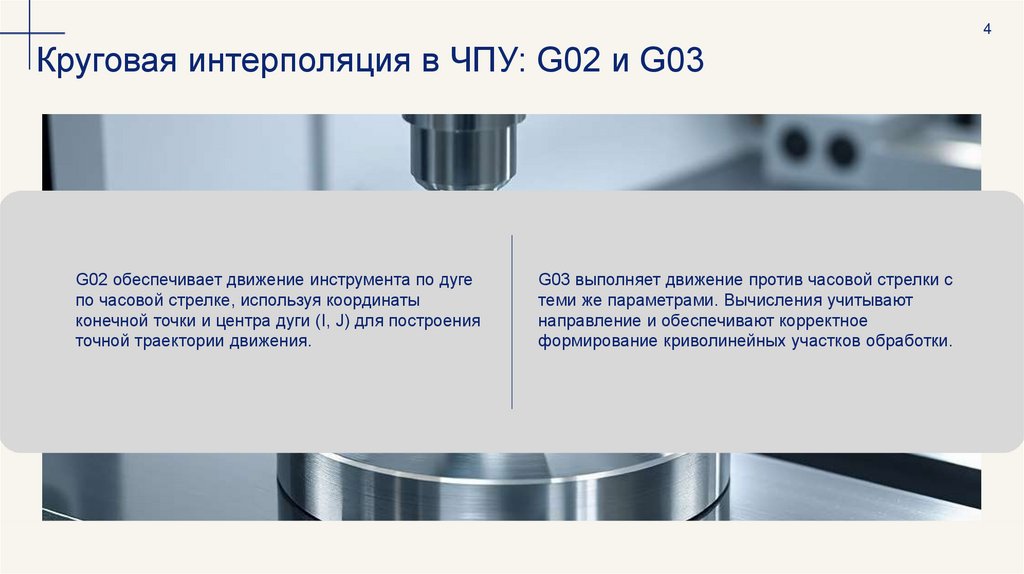

Круговая интерполяция в ЧПУ: G02 и G03
G02 обеспечивает движение инструмента по дуге
по часовой стрелке, используя координаты
конечной точки и центра дуги (I, J) для построения
точной траектории движения.
G03 выполняет движение против часовой стрелки с
теми же параметрами. Вычисления учитывают
направление и обеспечивают корректное
формирование криволинейных участков обработки.

5.

5

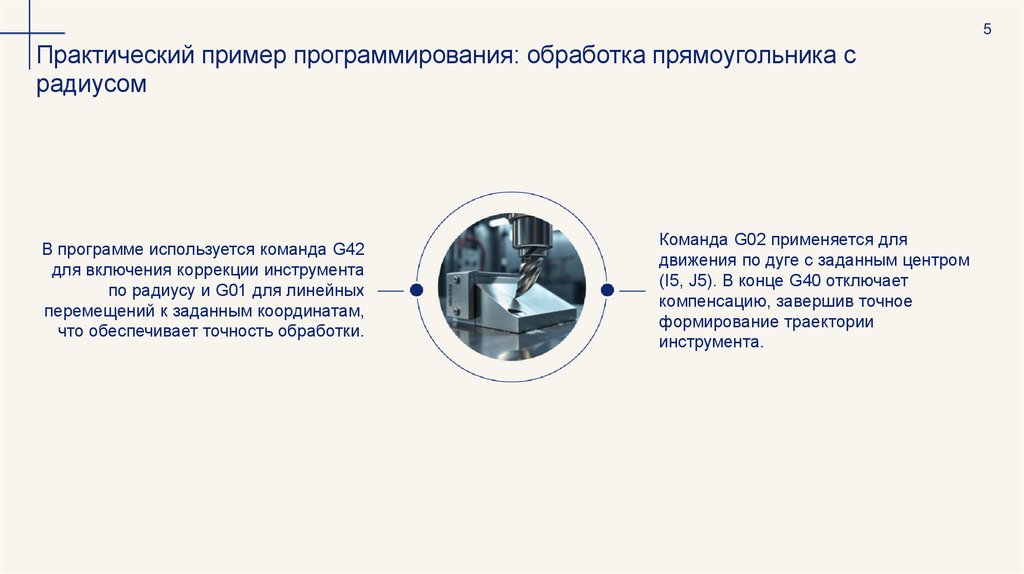

Практический пример программирования: обработка прямоугольника с
радиусом
В программе используется команда G42
для включения коррекции инструмента
по радиусу и G01 для линейных
перемещений к заданным координатам,
что обеспечивает точность обработки.
Команда G02 применяется для
движения по дуге с заданным центром
(I5, J5). В конце G40 отключает
компенсацию, завершив точное
формирование траектории
инструмента.

6.

6

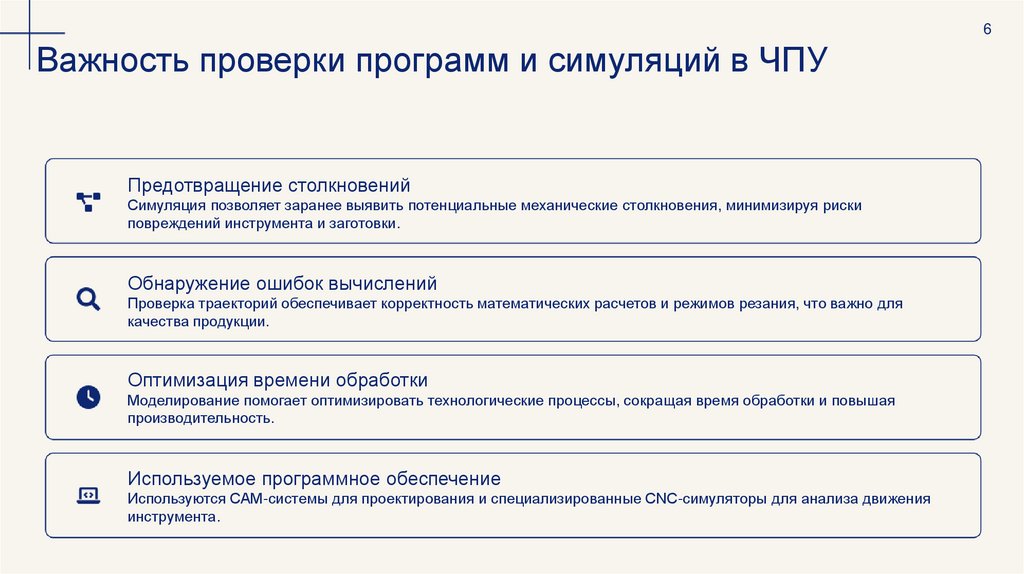

Важность проверки программ и симуляций в ЧПУ
Предотвращение столкновений
Симуляция позволяет заранее выявить потенциальные механические столкновения, минимизируя риски
повреждений инструмента и заготовки.
Обнаружение ошибок вычислений
Проверка траекторий обеспечивает корректность математических расчетов и режимов резания, что важно для
качества продукции.
Оптимизация времени обработки
Моделирование помогает оптимизировать технологические процессы, сокращая время обработки и повышая
производительность.
Используемое программное обеспечение
Используются CAM-системы для проектирования и специализированные CNC-симуляторы для анализа движения
инструмента.

7.

7
Оптимизация режимов резания с использованием математических
моделей
Расчет оптимальных параметров резания
Математические модели позволяют рассчитывать
оптимальную подачу, скорость вращения шпинделя и
глубину резания для повышения эффективности и срока
службы инструмента.
Контроль тепловых процессов и вибраций
Использование моделей контроля тепловых и
вибрационных процессов помогает снижать износ
инструмента и улучшать качество обработки.

8.

8

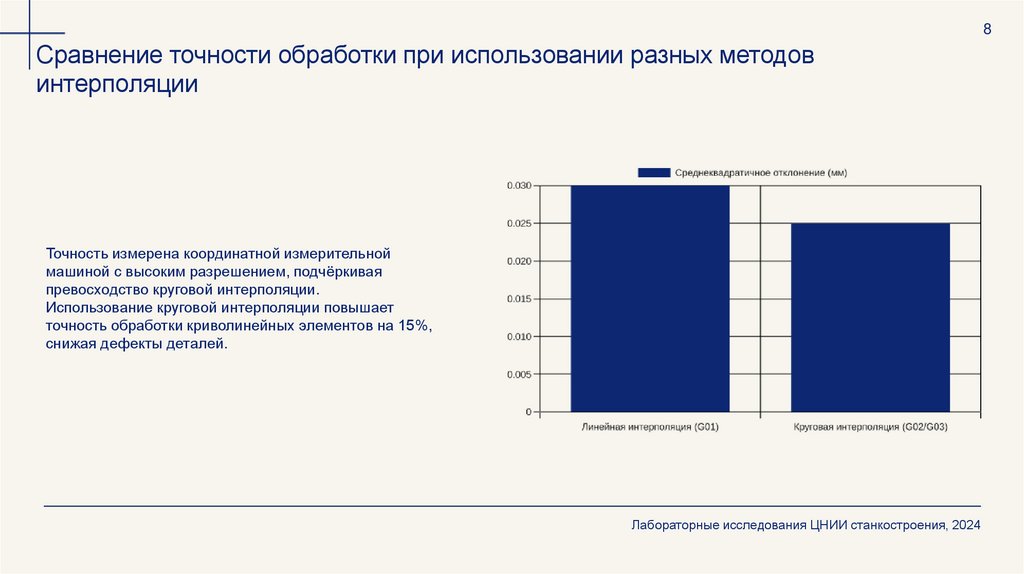

Сравнение точности обработки при использовании разных методов
интерполяции
Точность измерена координатной измерительной
машиной с высоким разрешением, подчёркивая
превосходство круговой интерполяции.
Использование круговой интерполяции повышает
точность обработки криволинейных элементов на 15%,
снижая дефекты деталей.
Лабораторные исследования ЦНИИ станкостроения, 2024

9.

9

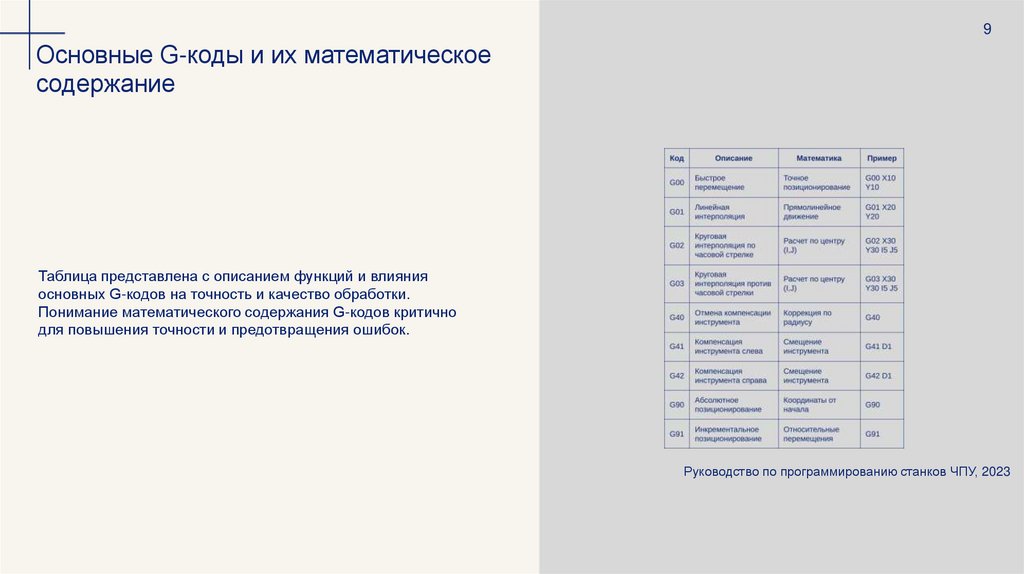

Основные G-коды и их математическое
содержание
Таблица представлена с описанием функций и влияния
основных G-кодов на точность и качество обработки.
Понимание математического содержания G-кодов критично
для повышения точности и предотвращения ошибок.
Руководство по программированию станков ЧПУ, 2023

10.

10

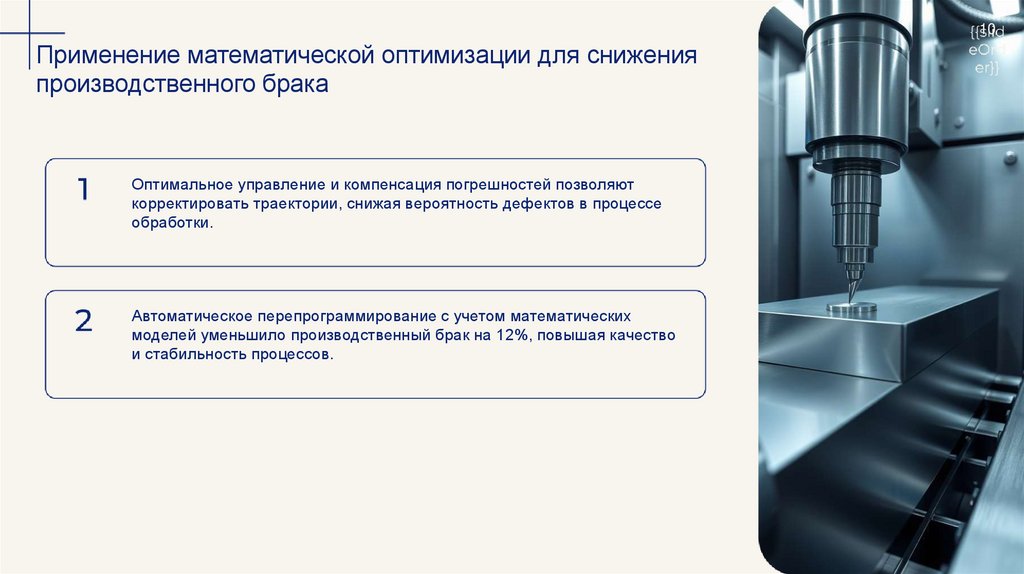

Применение математической оптимизации для снижения
производственного брака
Оптимальное управление и компенсация погрешностей позволяют
корректировать траектории, снижая вероятность дефектов в процессе
обработки.
Автоматическое перепрограммирование с учетом математических
моделей уменьшило производственный брак на 12%, повышая качество
и стабильность процессов.

11.

11

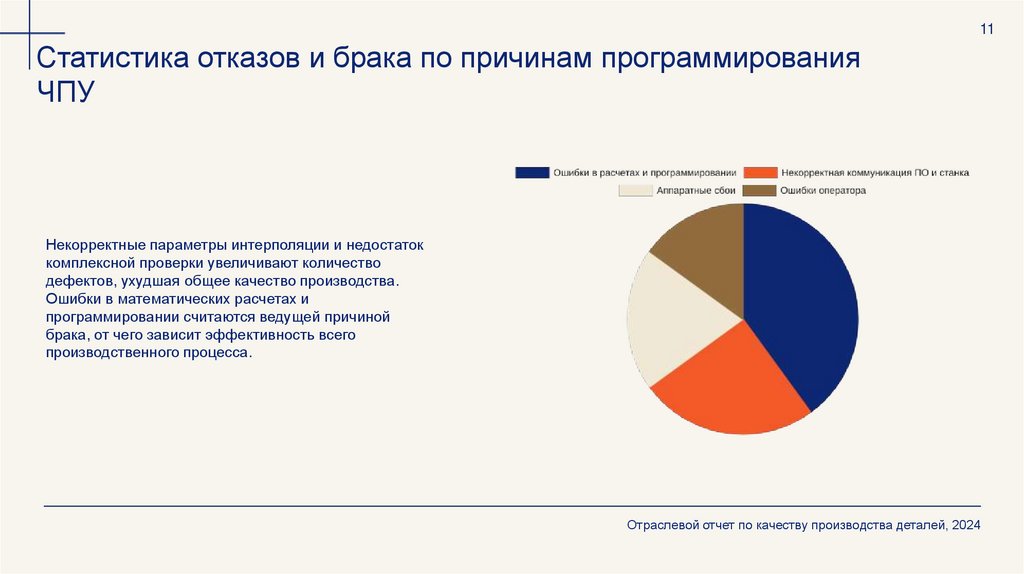

Статистика отказов и брака по причинам программирования
ЧПУ
Некорректные параметры интерполяции и недостаток
комплексной проверки увеличивают количество
дефектов, ухудшая общее качество производства.
Ошибки в математических расчетах и
программировании считаются ведущей причиной
брака, от чего зависит эффективность всего
производственного процесса.
Отраслевой отчет по качеству производства деталей, 2024

12.

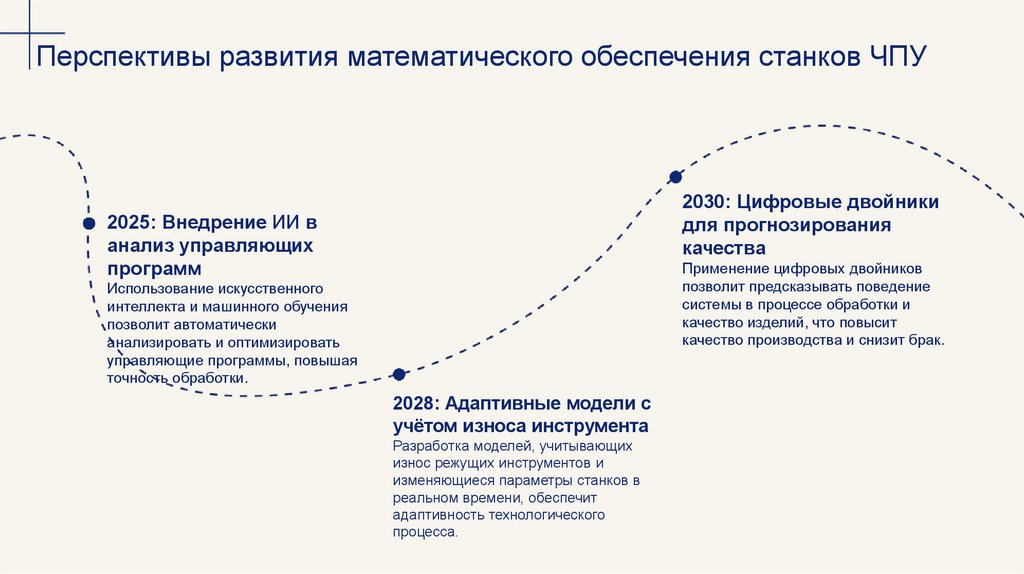

Перспективы развития математического обеспечения станков ЧПУ
2030: Цифровые двойники
для прогнозирования
качества
2025: Внедрение ИИ в
анализ управляющих
программ
Применение цифровых двойников
позволит предсказывать поведение
системы в процессе обработки и
качество изделий, что повысит
качество производства и снизит брак.
Использование искусственного
интеллекта и машинного обучения
позволит автоматически
анализировать и оптимизировать
управляющие программы, повышая
точность обработки.
2028: Адаптивные модели с
учётом износа инструмента
Разработка моделей, учитывающих
износ режущих инструментов и
изменяющиеся параметры станков в
реальном времени, обеспечит
адаптивность технологического
процесса.

13.

13

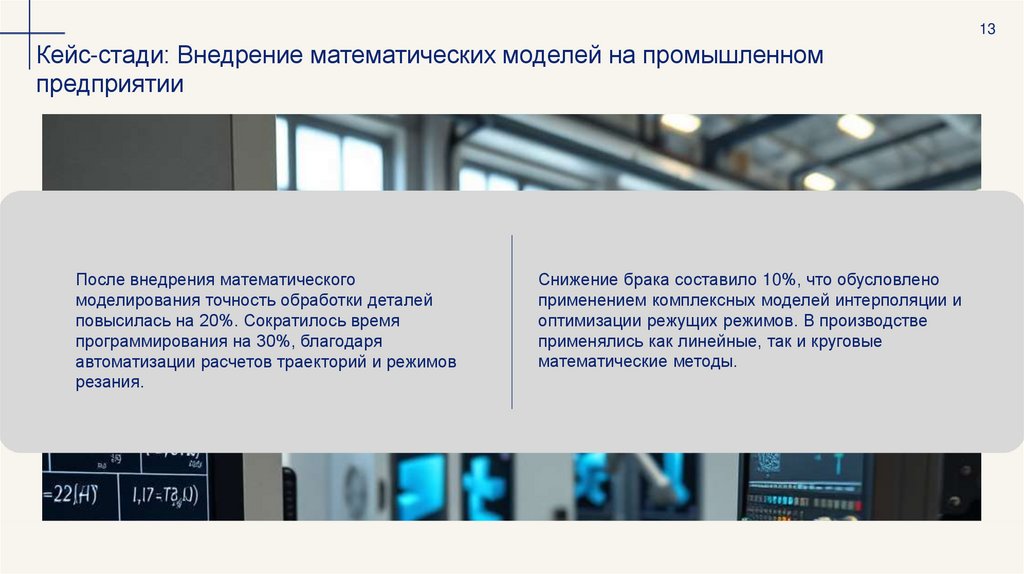

Кейс-стади: Внедрение математических моделей на промышленном
предприятии
После внедрения математического
моделирования точность обработки деталей
повысилась на 20%. Сократилось время
программирования на 30%, благодаря
автоматизации расчетов траекторий и режимов
резания.
Снижение брака составило 10%, что обусловлено
применением комплексных моделей интерполяции и
оптимизации режущих режимов. В производстве
применялись как линейные, так и круговые
математические методы.

14.

14

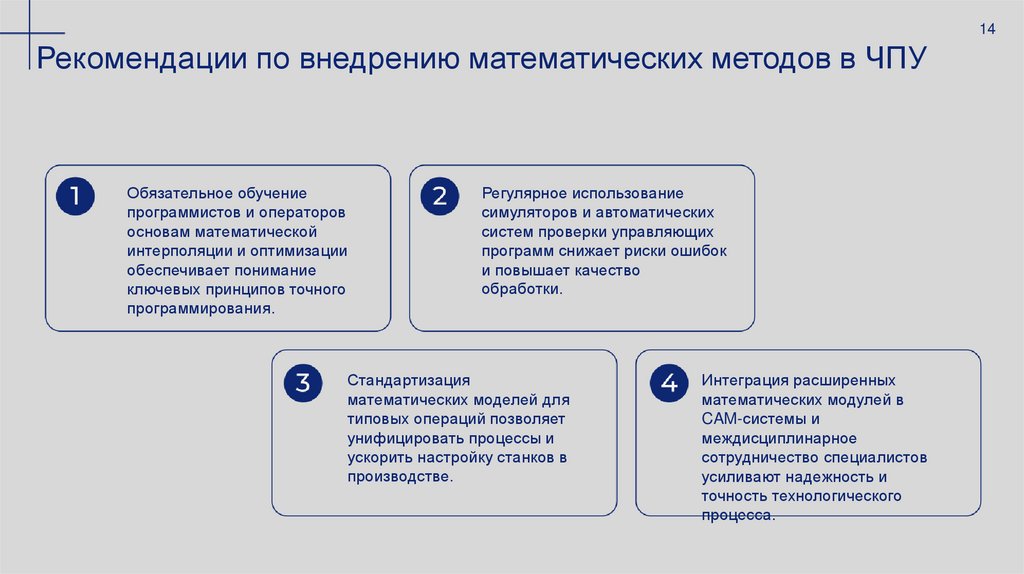

Рекомендации по внедрению математических методов в ЧПУ
Обязательное обучение
программистов и операторов
основам математической
интерполяции и оптимизации
обеспечивает понимание
ключевых принципов точного
программирования.
Регулярное использование
симуляторов и автоматических
систем проверки управляющих
программ снижает риски ошибок
и повышает качество
обработки.
Стандартизация
математических моделей для
типовых операций позволяет
унифицировать процессы и
ускорить настройку станков в
производстве.
Интеграция расширенных
математических модулей в
CAM-системы и
междисциплинарное
сотрудничество специалистов
усиливают надежность и
точность технологического
процесса.

15.

15
Итоги и перспективы
математического обеспечения
ЧПУ
Математические методы — основа точного
программирования ЧПУ. Их правильное применение
снижает уровень брака и улучшает качество изделий.
Перспективы — внедрение ИИ и адаптивных моделей для
повышения эффективности и точности.

16.

16

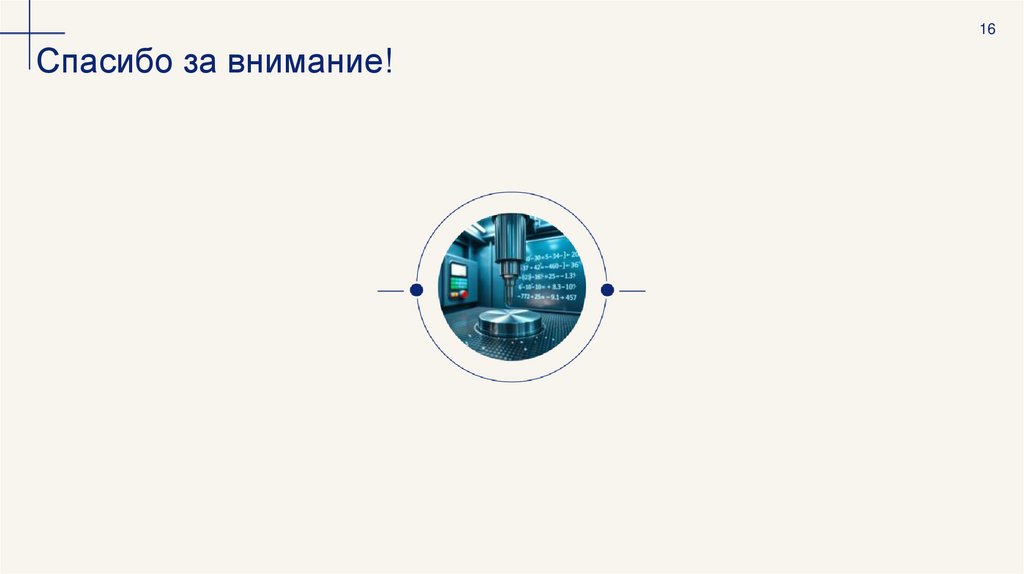

Спасибо за внимание!
