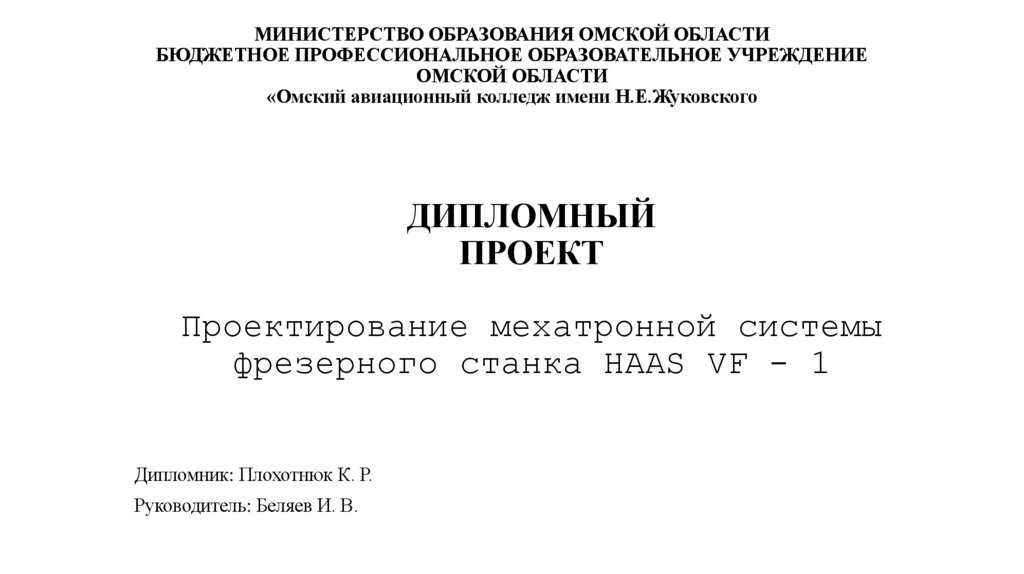

Проектирование мехатронной системы фрезерного станка HAAS VF - 1

1. ДИПЛОМНЫЙ ПРОЕКТ Проектирование мехатронной системы фрезерного станка HAAS VF - 1

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ОМСКОЙ ОБЛАСТИ
БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ОМСКОЙ ОБЛАСТИ
«Омский авиационный колледж имени Н.Е.Жуковского
ДИПЛОМНЫЙ
ПРОЕКТ
Проектирование мехатронной системы
фрезерного станка HAAS VF - 1
Дипломник: Плохотнюк К. Р.
Руководитель: Беляев И. В.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

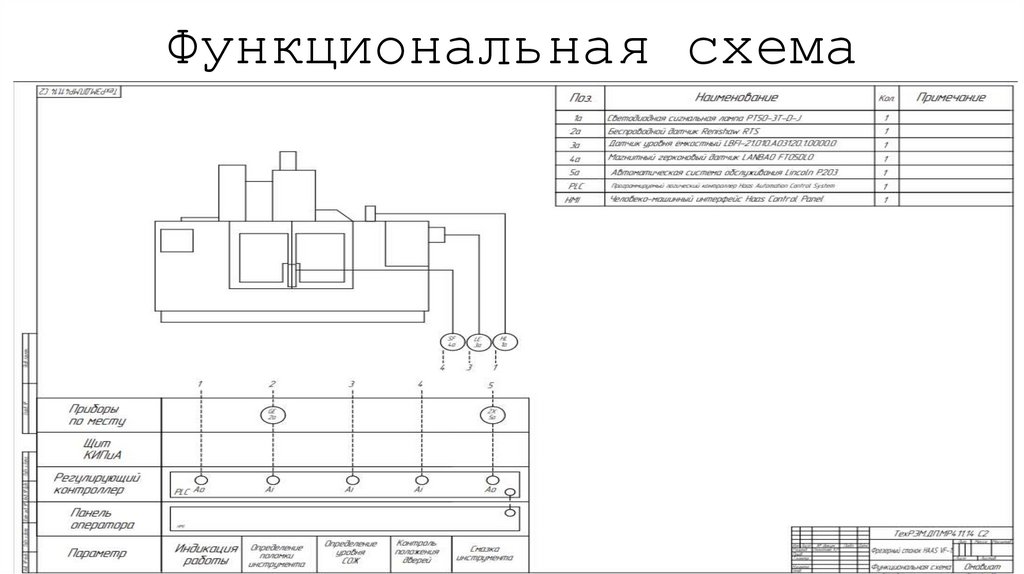

19. Функциональная схема

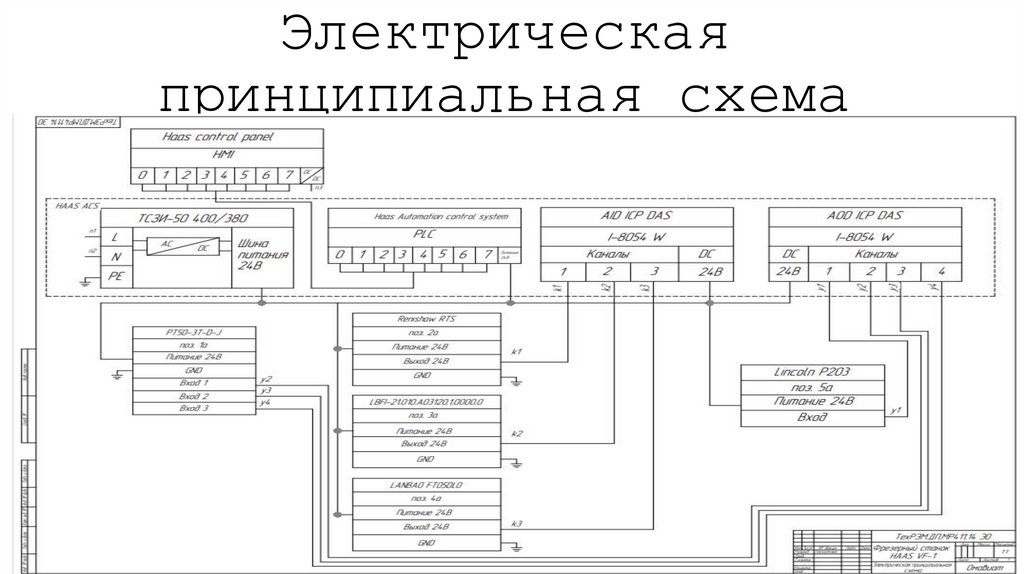

20. Электрическая принципиальная схема

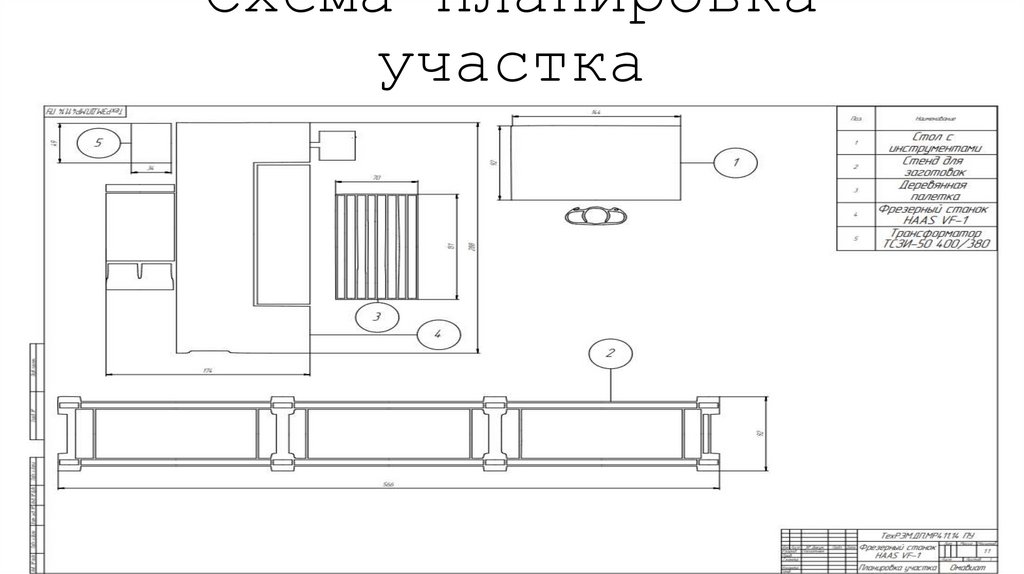

21. Схема планировка участка

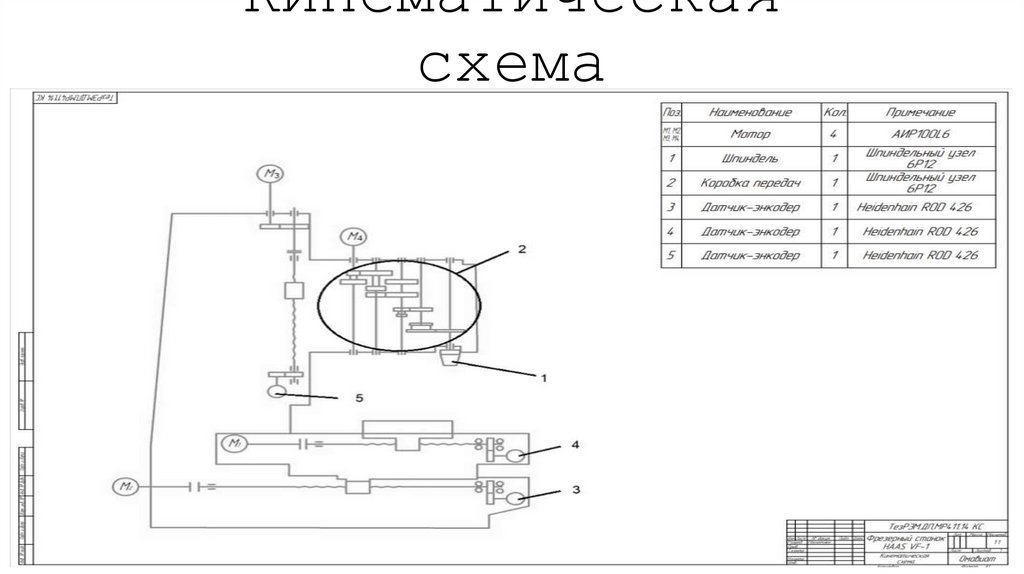

22. Кинематическая схема

23.

24.

25.

26.

27.

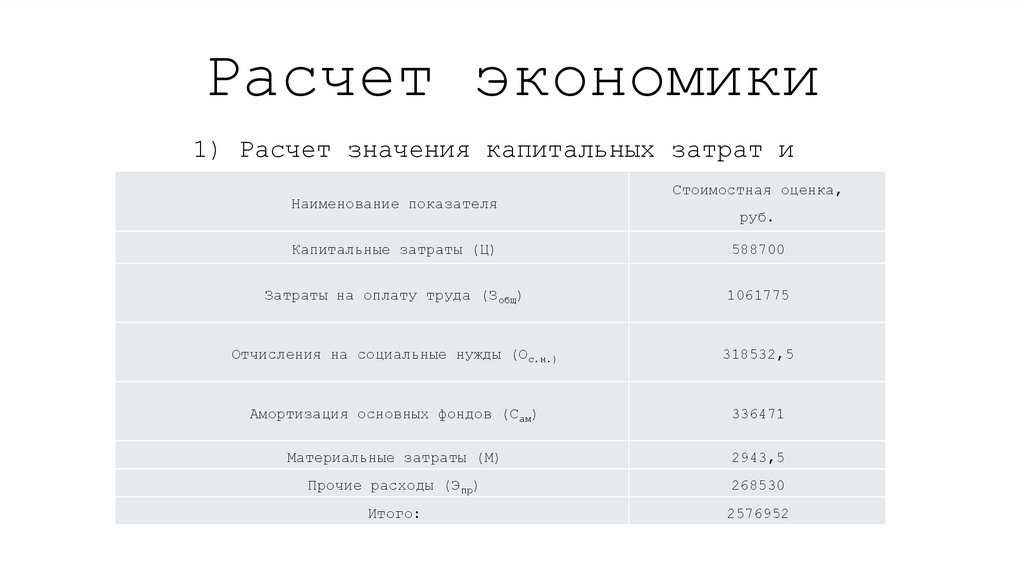

28. Расчет экономики

1) Расчет значения капитальных затрат и
эксплуатационных расходов.
Стоимостная оценка,
Наименование показателя
руб.
Капитальные затраты (Ц)
588700
Затраты на оплату труда (Зобщ)
1061775
Отчисления на социальные нужды (Ос.н.)
318532,5
Амортизация основных фондов (Сам)
336471
Материальные затраты (М)
2943,5
Прочие расходы (Эпр)
268530
Итого:
2576952

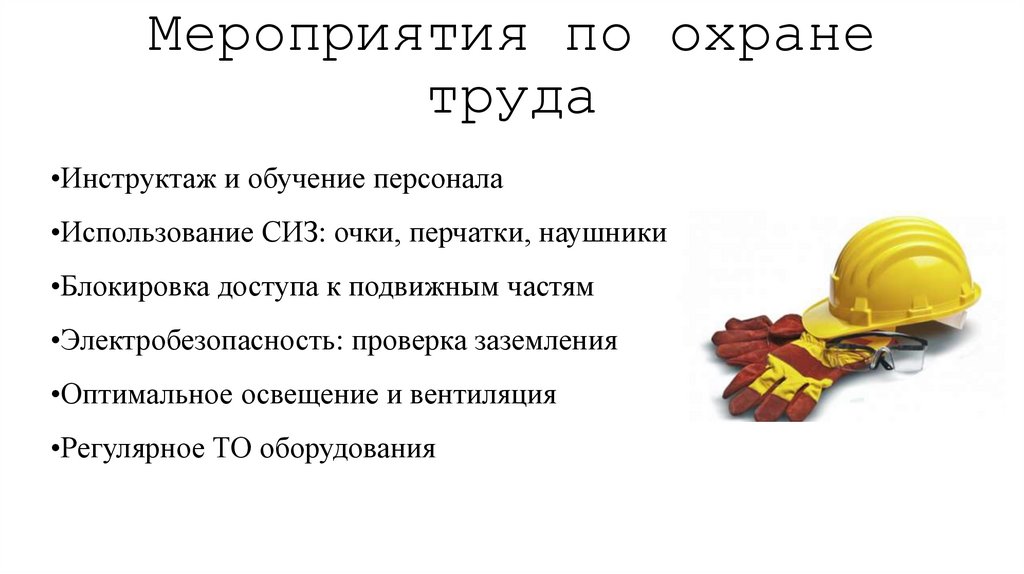

29. Мероприятия по охране труда

•Инструктаж и обучение персонала
•Использование СИЗ: очки, перчатки, наушники
•Блокировка доступа к подвижным частям
•Электробезопасность: проверка заземления
•Оптимальное освещение и вентиляция
•Регулярное ТО оборудования

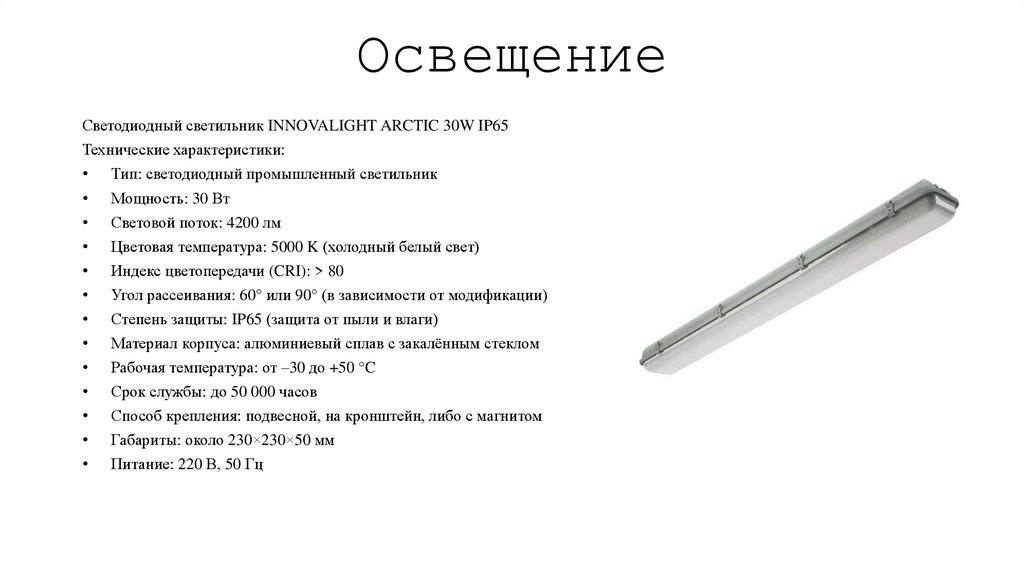

30. Освещение

Светодиодный светильник INNOVALIGHT ARCTIC 30W IP65
Технические характеристики:
Тип: светодиодный промышленный светильник
Мощность: 30 Вт
Световой поток: 4200 лм
Цветовая температура: 5000 K (холодный белый свет)
Индекс цветопередачи (CRI): > 80
Угол рассеивания: 60° или 90° (в зависимости от модификации)
Степень защиты: IP65 (защита от пыли и влаги)
Материал корпуса: алюминиевый сплав с закалённым стеклом
Рабочая температура: от –30 до +50 °C
Срок службы: до 50 000 часов
Способ крепления: подвесной, на кронштейн, либо с магнитом
Габариты: около 230×230×50 мм
Питание: 220 В, 50 Гц

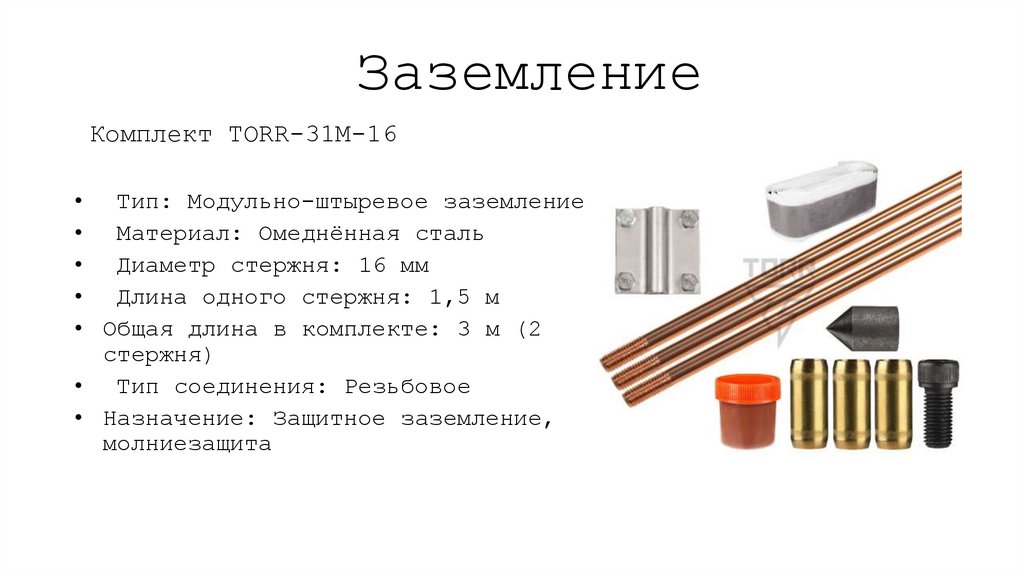

31. Заземление

Комплект TORR-31М-16
• Тип: Модульно-штыревое заземление
• Материал: Омеднённая сталь
• Диаметр стержня: 16 мм
• Длина одного стержня: 1,5 м
• Общая длина в комплекте: 3 м (2
стержня)
• Тип соединения: Резьбовое
• Назначение: Защитное заземление,
молниезащита

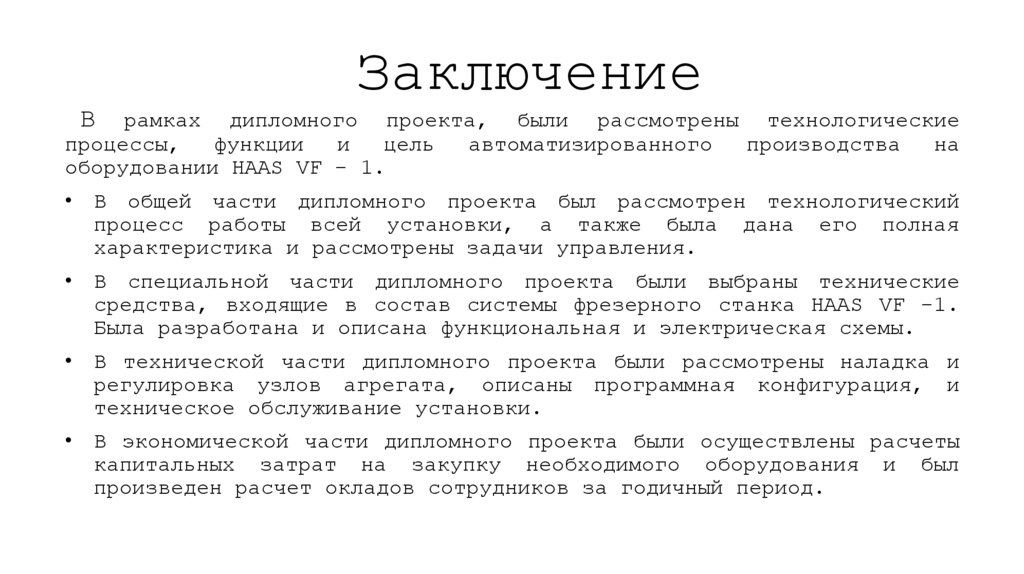

32. Заключение

В
рамках дипломного проекта, были рассмотрены технологические
процессы,
функции
и
цель
автоматизированного
производства
на
оборудовании HAAS VF - 1.
• В общей части дипломного проекта был рассмотрен технологический
процесс работы всей установки, а также была дана его полная
характеристика и рассмотрены задачи управления.
• В специальной части дипломного проекта были выбраны технические
средства, входящие в состав системы фрезерного станка HAAS VF -1.
Была разработана и описана функциональная и электрическая схемы.
• В технической части дипломного проекта были рассмотрены наладка и
регулировка узлов агрегата, описаны программная конфигурация, и
техническое обслуживание установки.
• В экономической части дипломного проекта были осуществлены расчеты
капитальных затрат на закупку необходимого оборудования и был
произведен расчет окладов сотрудников за годичный период.

33.

СПАСИБО ЗА ВНИМАНИЕ!
