Анализ работы оправок прошивного стана на ТПА 70-270 в условиях АО «ВМЗ»

1.

Государственное автономное профессиональное образовательное
учреждение «Выксунский металлургический колледж имени
Александра Александровича Козерадского»
ДИПЛОМНЫЙ
ПРОЕКТ
Тема: «Анализ работы оправок
прошивного стана на ТПА 70-270 в
условиях АО «ВМЗ»
Выполнил: обучающийся 4 курса группы ОМД/1-21
Специальность: 22.02.05 Обработка металлов давлением
Королев Алексей Александрович
Руководитель: Сударкина Анастасия Александровна

2.

ТПА 70-270 в ТЭСЦ-3

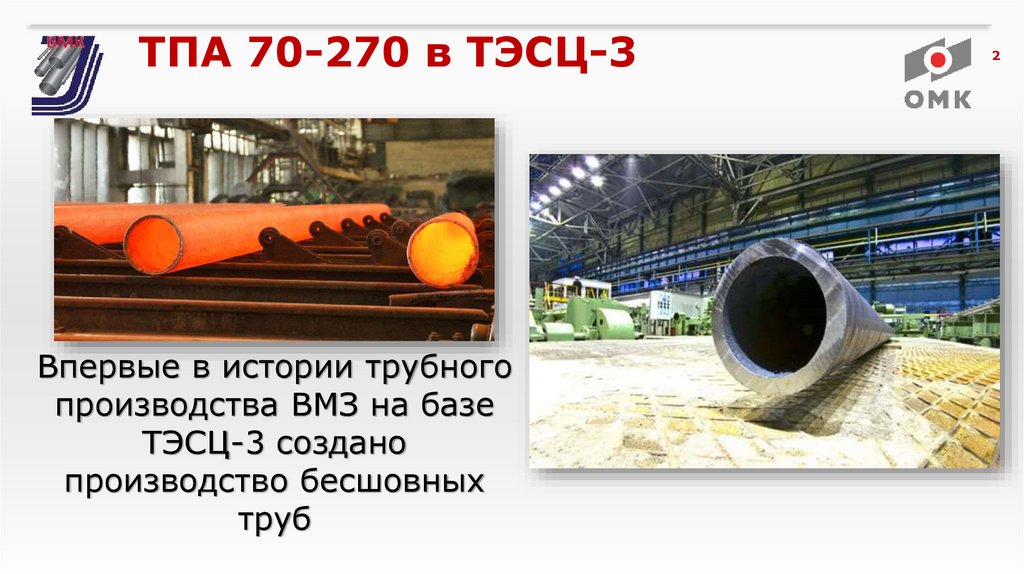

Впервые в истории трубного
производства ВМЗ на базе
ТЭСЦ-3 создано
производство бесшовных
труб
2

3.

Цель и задачи дипломного
проекта

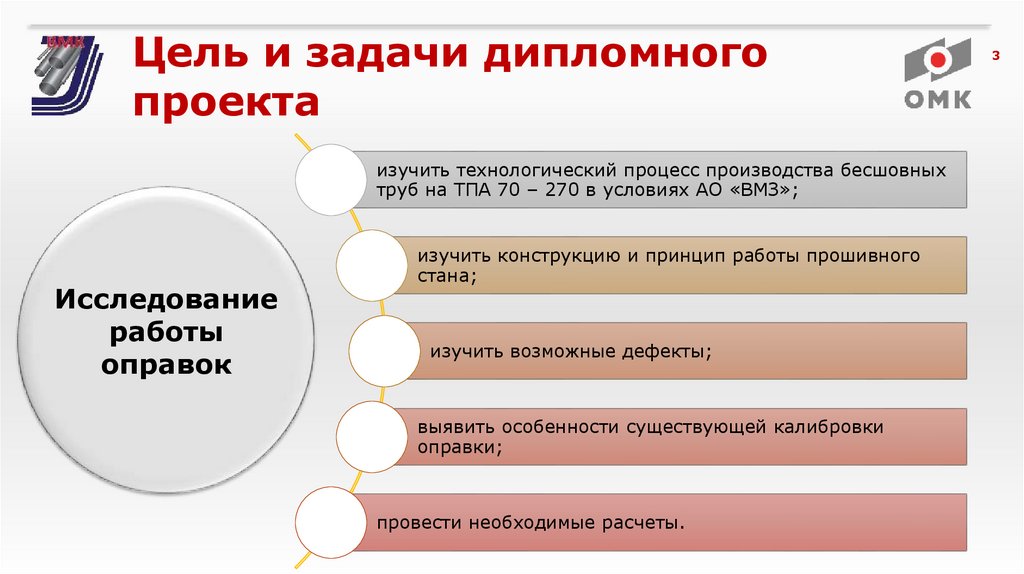

изучить технологический процесс производства бесшовных
труб на ТПА 70 – 270 в условиях АО «ВМЗ»;
Исследование
работы
оправок
изучить конструкцию и принцип работы прошивного
стана;
изучить возможные дефекты;
выявить особенности существующей калибровки
оправки;
провести необходимые расчеты.
3

4.

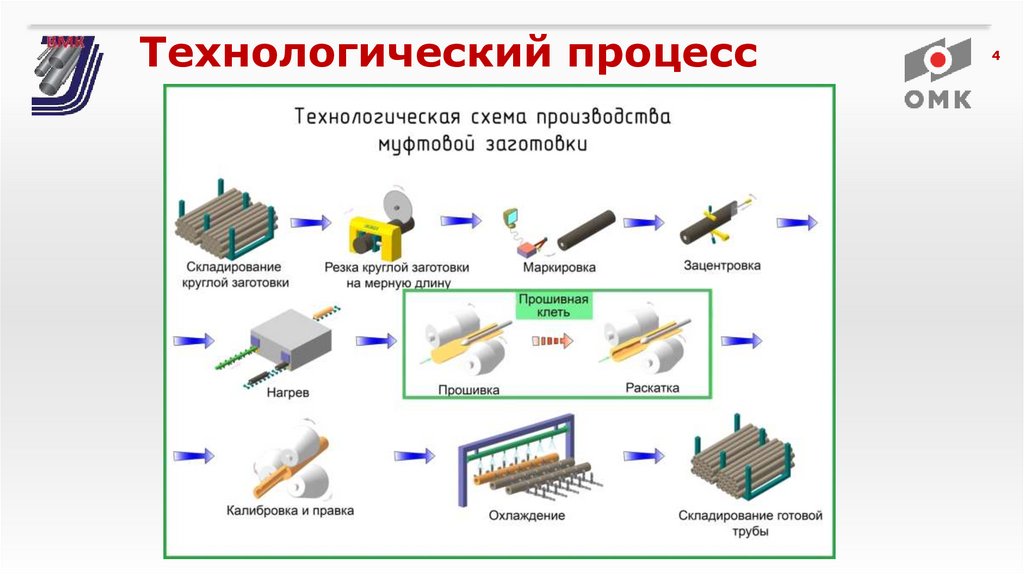

Технологический процесс
4

5.

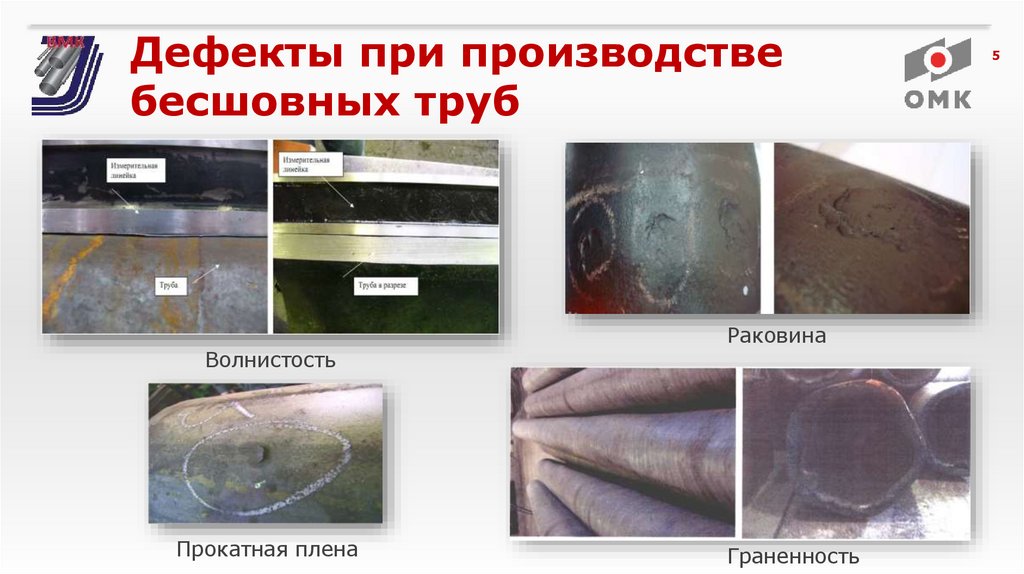

Дефекты при производстве
бесшовных труб
Волнистость
Прокатная плена
Раковина
Граненность
5

6.

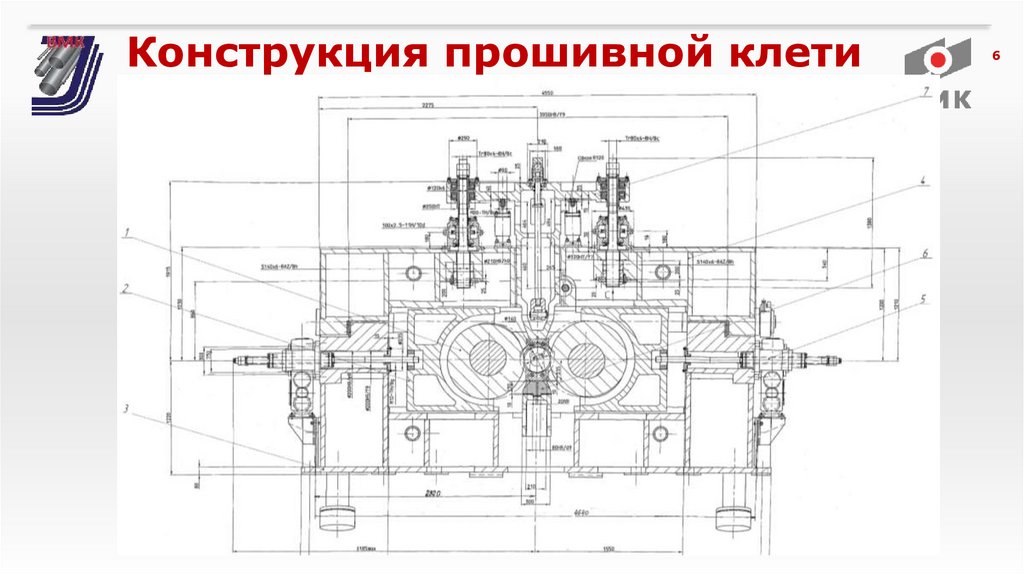

Конструкция прошивной клети
6

7.

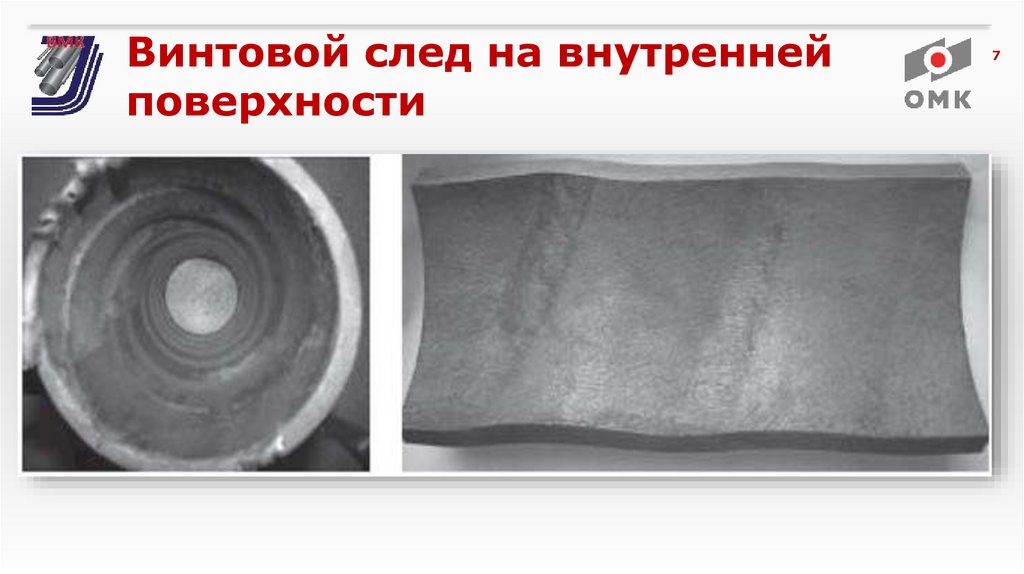

Винтовой след на внутренней
поверхности
7

8.

Винтовой след
8

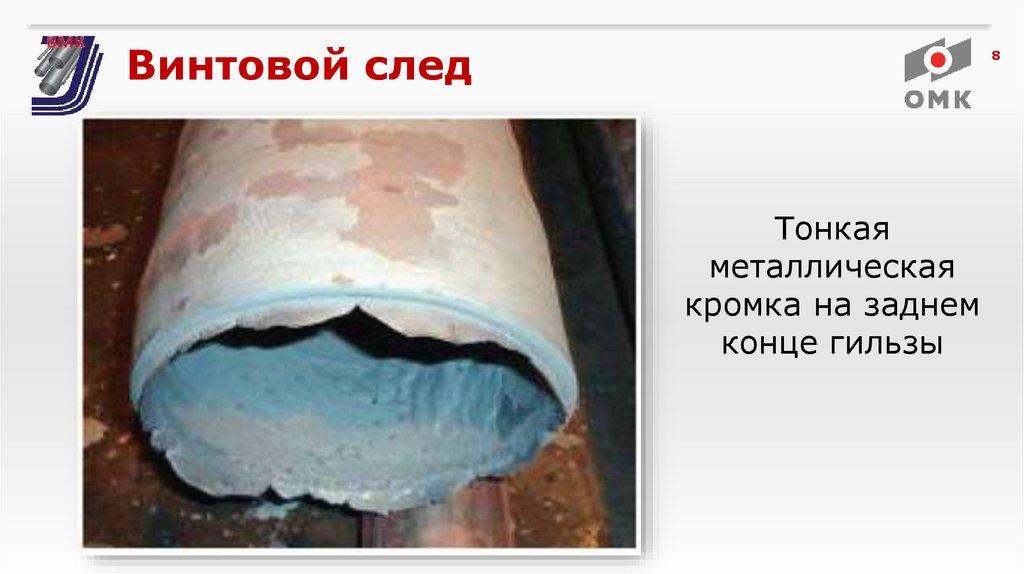

Тонкая
металлическая
кромка на заднем
конце гильзы

9.

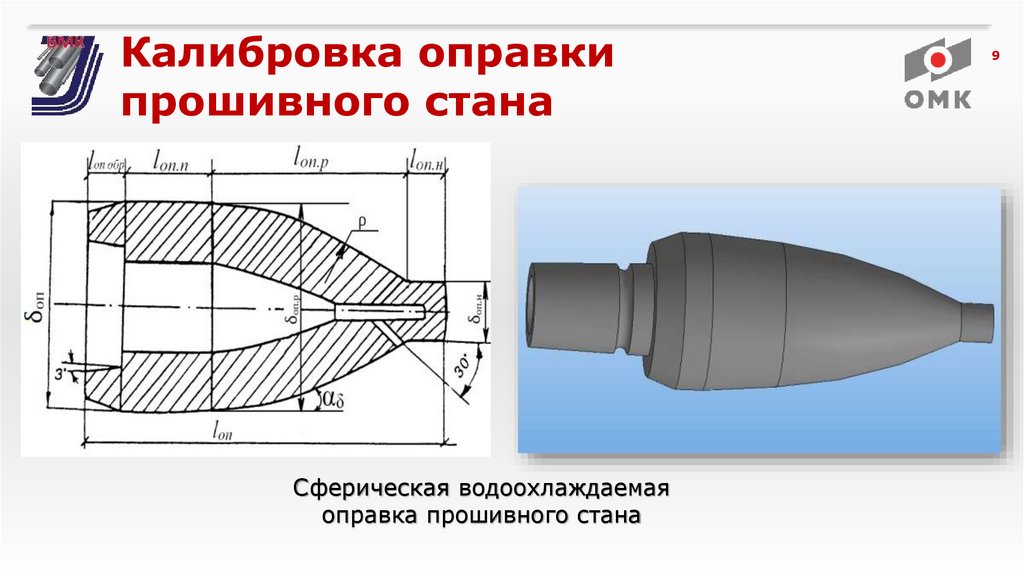

Калибровка оправки
прошивного стана
Сферическая водоохлаждаемая
оправка прошивного стана
9

10.

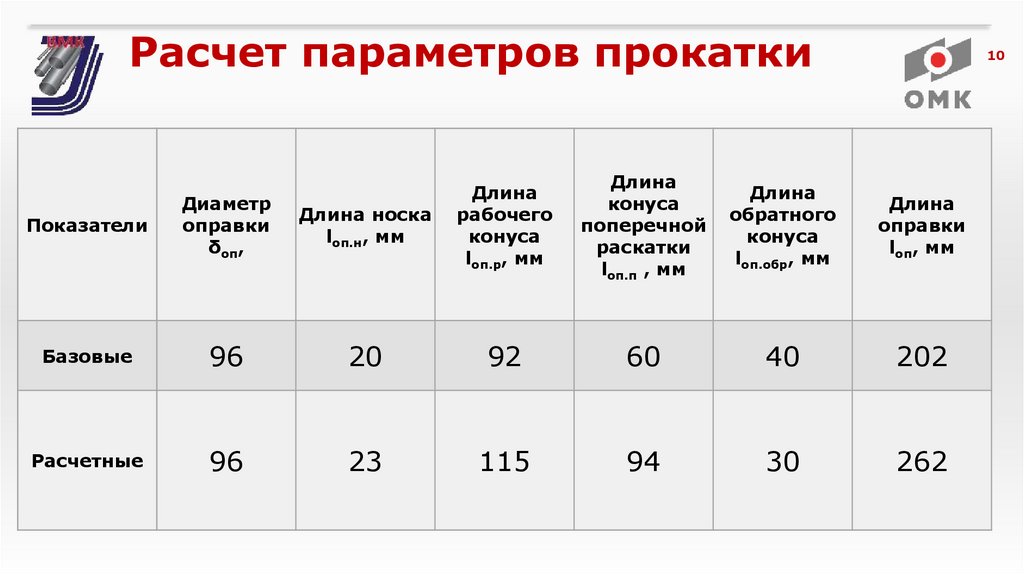

Расчет параметров прокатки
10
Длина
конуса
поперечной
раскатки
lоп.п , мм
Длина
обратного
конуса
lоп.обр, мм
Длина
оправки
lоп, мм
Показатели
Диаметр
оправки
δоп,
Длина носка
lоп.н, мм
Длина
рабочего
конуса
lоп.р, мм
Базовые
96
20
92
60
40
202
Расчетные
96
23
115
94
30
262
