Оптимизация сварочных процессов при изготовлении конструкции «Газовый баллон» 3000 шт

1. Министерство образования Самарской области ГБПОУ «ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ САМАРСКОЙ ОБЛАСТИ
ГБПОУ «ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ»
Исследование и оптимизация сварочных
процессов для повышения эффективности и
экономии ресурсов при изготовлении
конструкции «Газовый баллон» 3000шт.
Выполнил :
Студент ГР. С-41
Рыбаков Я.Г.
Научный руководитель:
Саратов А.В
Самара,2025Г

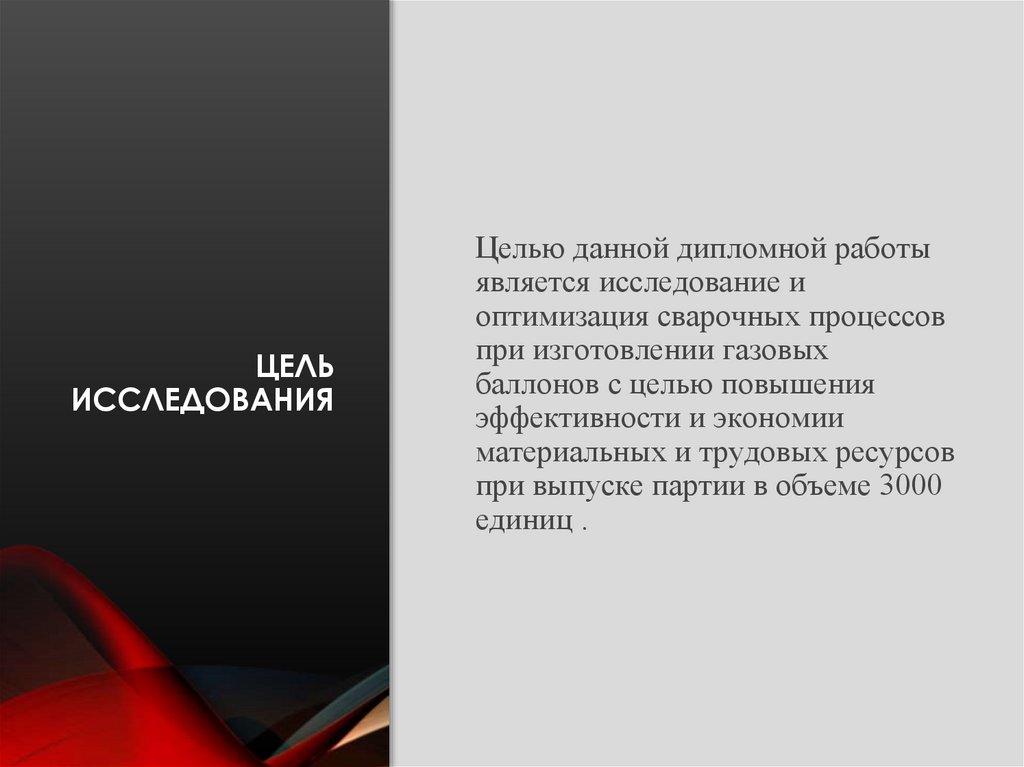

2. Цель исследования

ЦЕЛЬ
ИССЛЕДОВАНИЯ
Целью данной дипломной работы
является исследование и
оптимизация сварочных процессов
при изготовлении газовых
баллонов с целью повышения
эффективности и экономии
материальных и трудовых ресурсов
при выпуске партии в объеме 3000
единиц .

3. Задачи исследования:

ЗАДАЧИ
ИССЛЕДОВАНИЯ:
Провести анализ существующего технологического
процесса изготовления газовых баллонов.
Исследовать применяемые методы сварки и
оборудование.
Разработать предложения по модернизации
сварочного участка.
Рассчитать режимы сварки и технические нормы
времени.
Оценить экономическую эффективность
предложенных мероприятий.

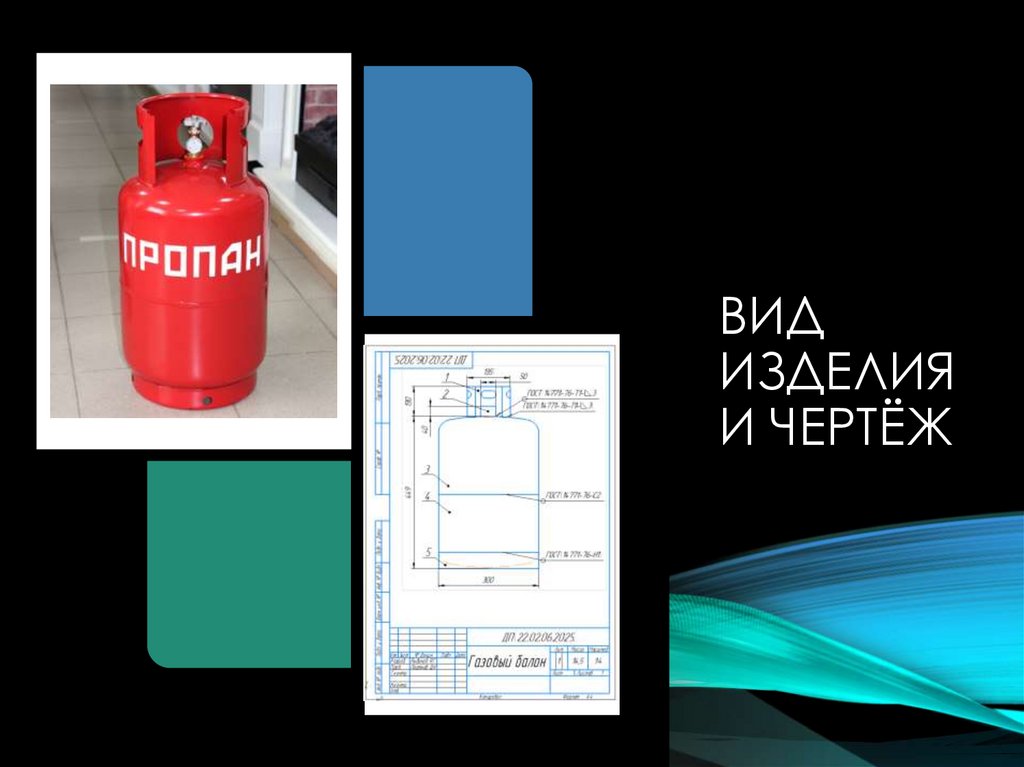

4. Вид изделия и чертёж

ВИД
ИЗДЕЛИЯ
И ЧЕРТЁЖ

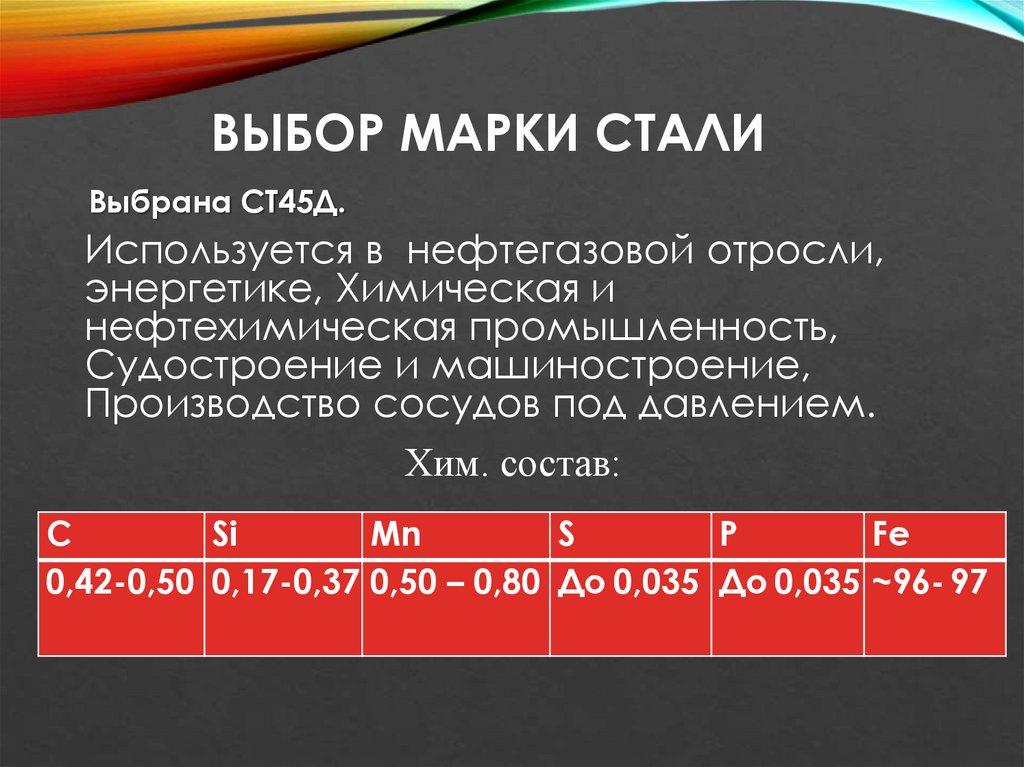

5. Выбор марки стали

ВЫБОР МАРКИ СТАЛИ
Выбрана СТ45Д.
Используется в нефтегазовой отросли,
энергетике, Химическая и
нефтехимическая промышленность,
Судостроение и машиностроение,
Производство сосудов под давлением.
Хим. состав:
C
Si
Mn
S
P
Fe
0,42-0,50 0,17-0,37 0,50 – 0,80 До 0,035 До 0,035 ~96- 97

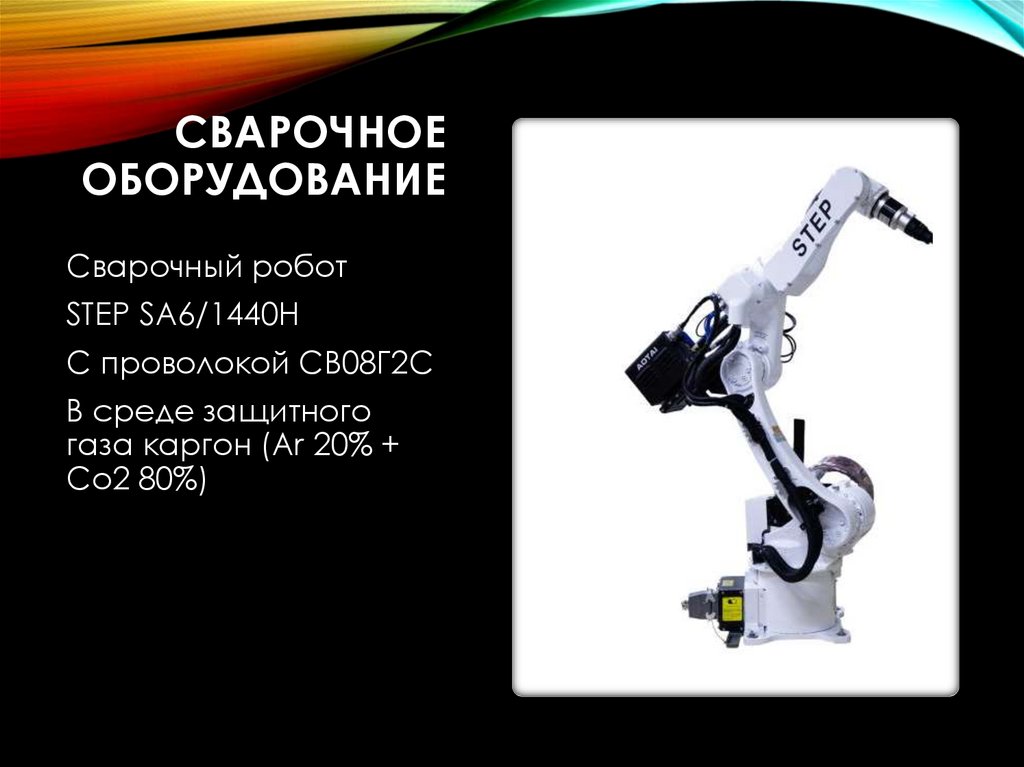

6. Сварочное оборудование

СВАРОЧНОЕ
ОБОРУДОВАНИЕ
Сварочный робот
STEP SA6/1440H
С проволокой СВ08Г2С
В среде защитного
газа каргон (Ar 20% +
Co2 80%)

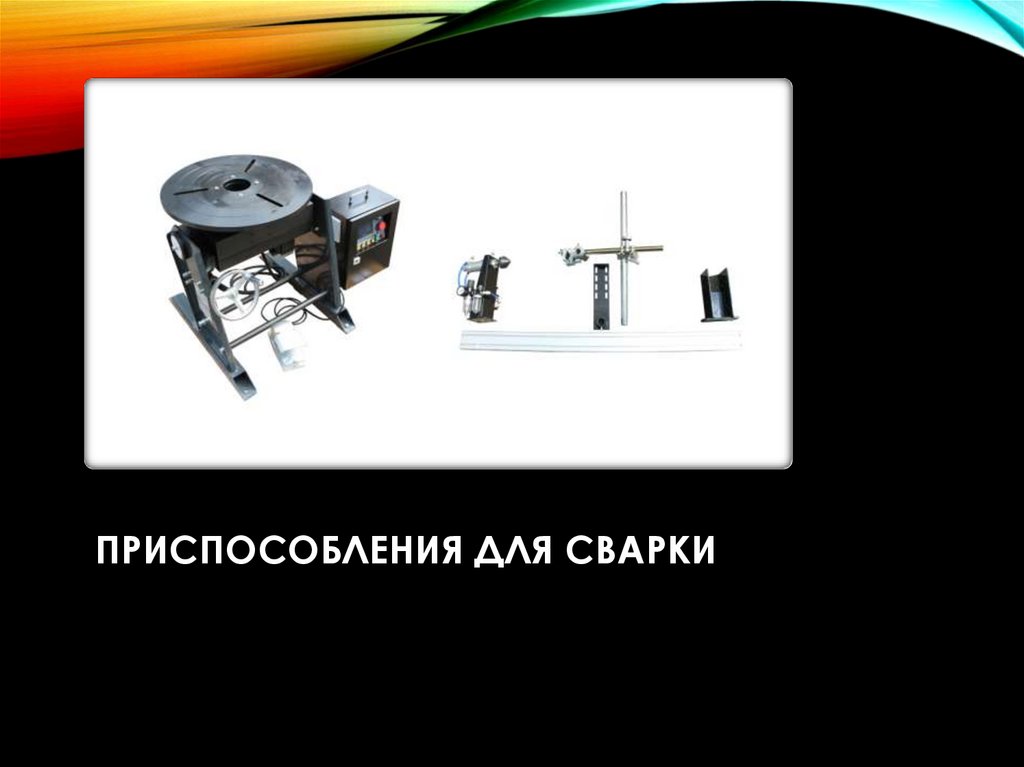

7. Приспособления для сварки

ПРИСПОСОБЛЕНИЯ ДЛЯ СВАРКИ

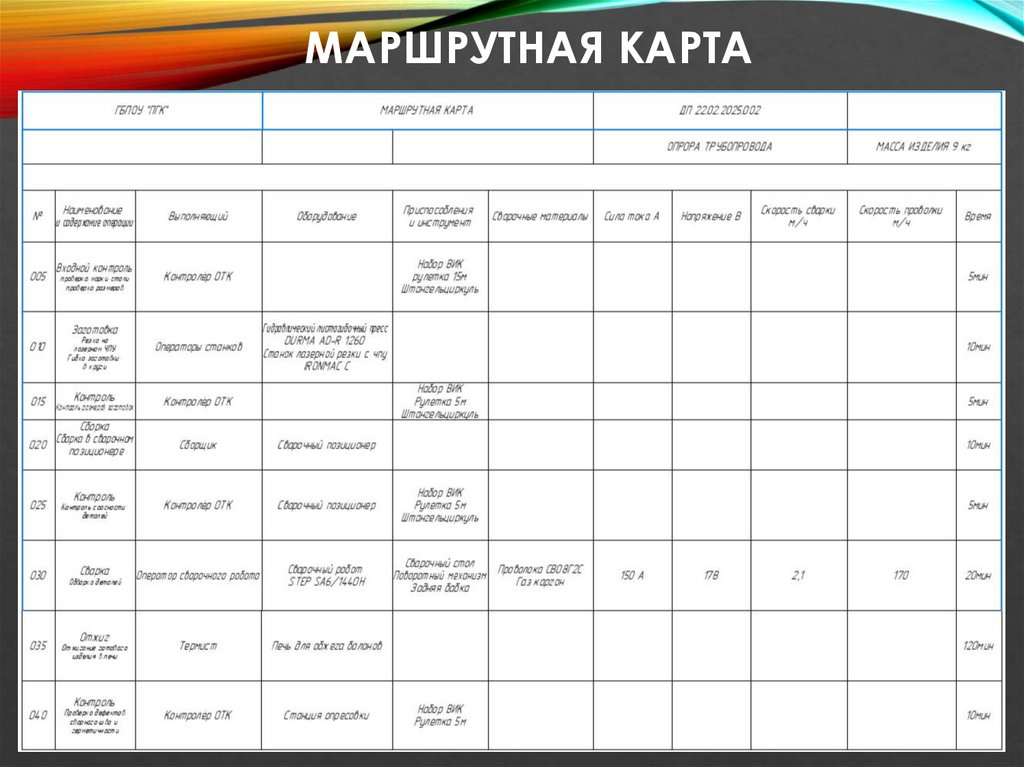

8. Маршрутная карта

МАРШРУТНАЯ КАРТА

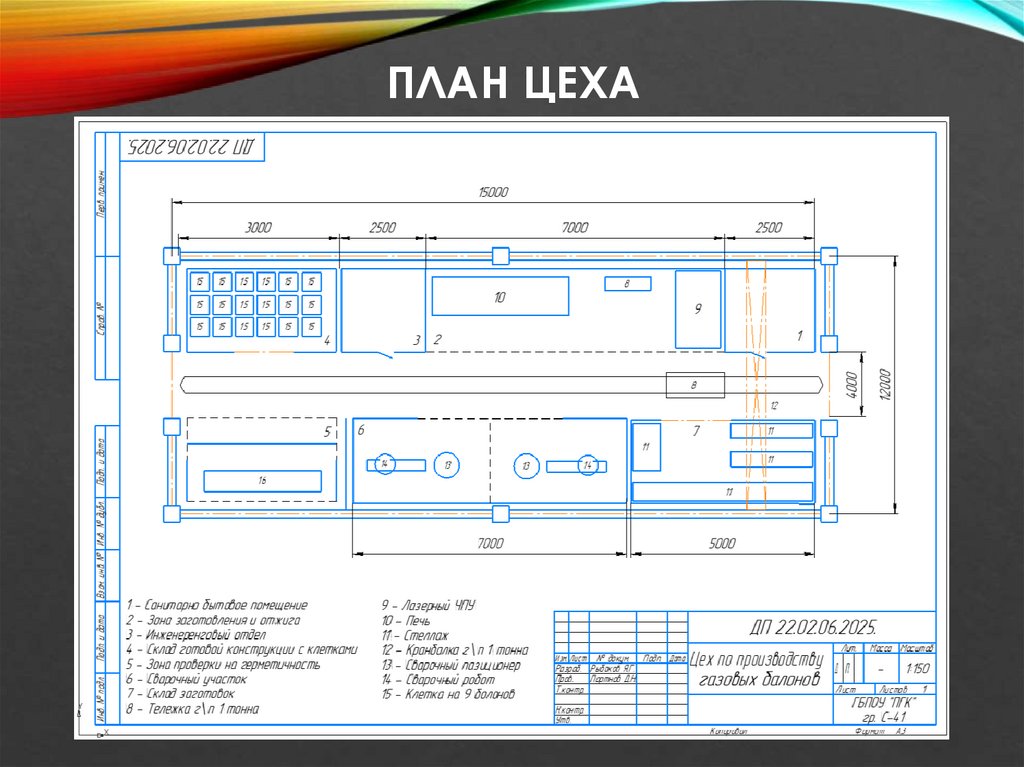

9. План цеха

ПЛАН ЦЕХА

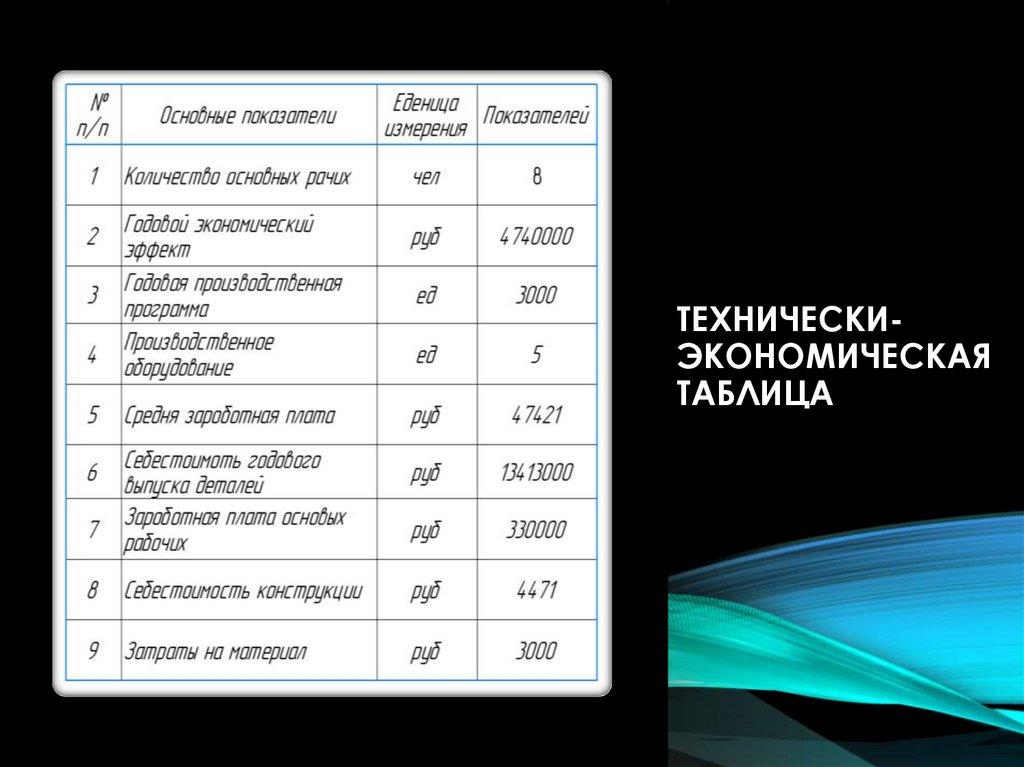

10. Технически-экономическая таблица

ТЕХНИЧЕСКИЭКОНОМИЧЕСКАЯ
ТАБЛИЦА

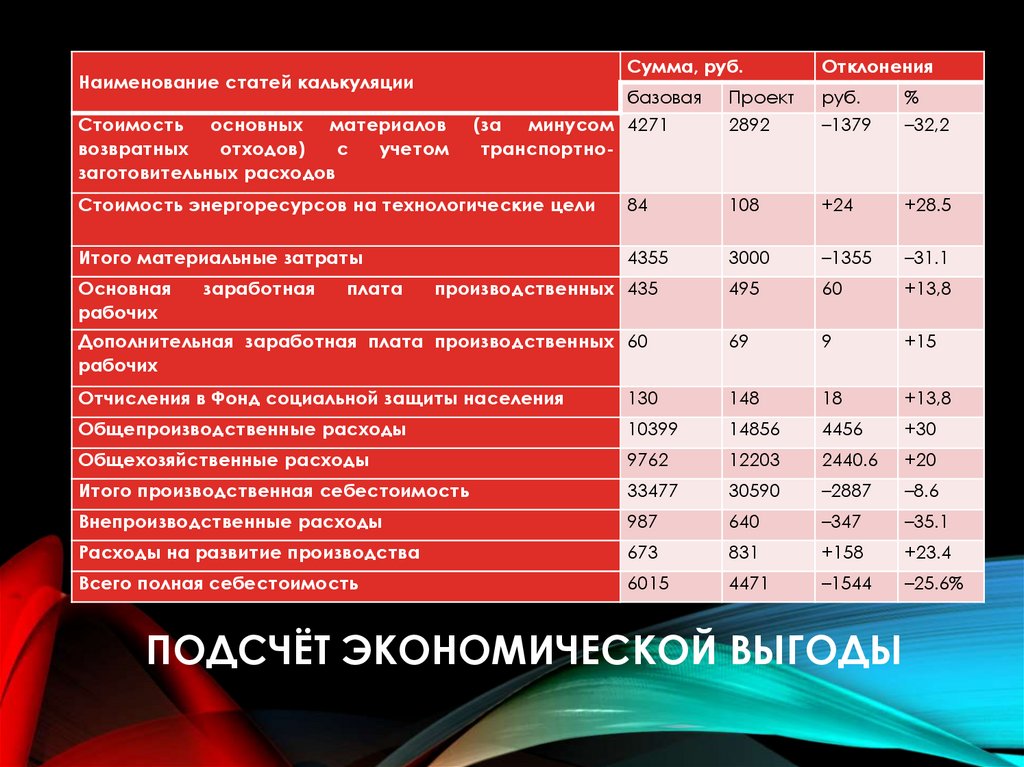

11. Подсчёт экономической выгоды

Сумма, руб.
Наименование статей калькуляции
Стоимость основных материалов
возвратных
отходов)
с
учетом
заготовительных расходов
базовая
(за минусом 4271
транспортно-
Отклонения
Проект
2892
руб.
–1379
%
–32,2
Стоимость энергоресурсов на технологические цели
84
108
+24
+28.5
Итого материальные затраты
4355
3000
–1355
–31.1
производственных 435
495
60
+13,8
Дополнительная заработная плата производственных 60
рабочих
69
9
+15
Отчисления в Фонд социальной защиты населения
130
148
18
+13,8
Общепроизводственные расходы
10399
14856
4456
+30
Общехозяйственные расходы
9762
12203
2440.6
+20
Итого производственная себестоимость
33477
30590
–2887
–8.6
Внепроизводственные расходы
987
640
–347
–35.1
Расходы на развитие производства
673
831
+158
+23.4
Всего полная себестоимость
6015
4471
–1544
–25.6%
Основная
рабочих
заработная
плата
ПОДСЧЁТ ЭКОНОМИЧЕСКОЙ ВЫГОДЫ

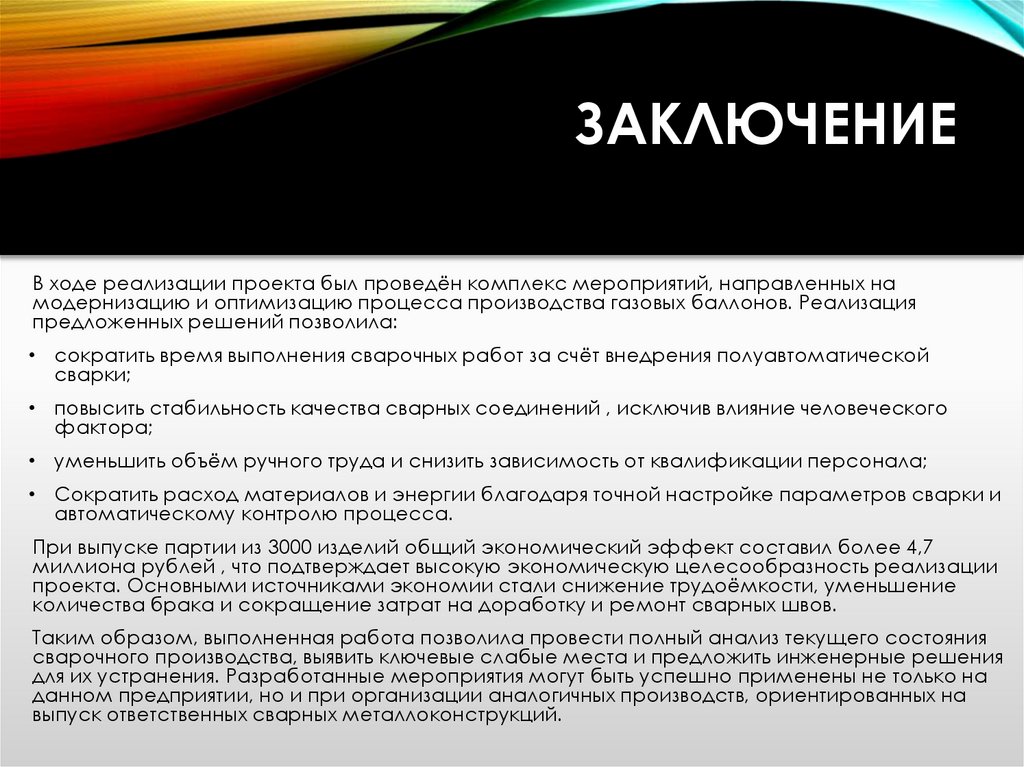

12. Заключение

ЗАКЛЮЧЕНИЕ
В ходе реализации проекта был проведён комплекс мероприятий, направленных на
модернизацию и оптимизацию процесса производства газовых баллонов. Реализация
предложенных решений позволила:
• сократить время выполнения сварочных работ за счёт внедрения полуавтоматической
сварки;
• повысить стабильность качества сварных соединений , исключив влияние человеческого
фактора;
• уменьшить объём ручного труда и снизить зависимость от квалификации персонала;
• Сократить расход материалов и энергии благодаря точной настройке параметров сварки и
автоматическому контролю процесса.
При выпуске партии из 3000 изделий общий экономический эффект составил более 4,7
миллиона рублей , что подтверждает высокую экономическую целесообразность реализации
проекта. Основными источниками экономии стали снижение трудоёмкости, уменьшение
количества брака и сокращение затрат на доработку и ремонт сварных швов.
Таким образом, выполненная работа позволила провести полный анализ текущего состояния
сварочного производства, выявить ключевые слабые места и предложить инженерные решения
для их устранения. Разработанные мероприятия могут быть успешно применены не только на
данном предприятии, но и при организации аналогичных производств, ориентированных на
выпуск ответственных сварных металлоконструкций.
