Технологический процесс изготовления конструкции поперечной переборки сухогруза

1. Технологический процесс изготовления конструкции поперечной переборки сухогруза

Выполнил студент группы 41.1-з
Гусев Д.С.
Руководитель: Пестерев И.М.

2.

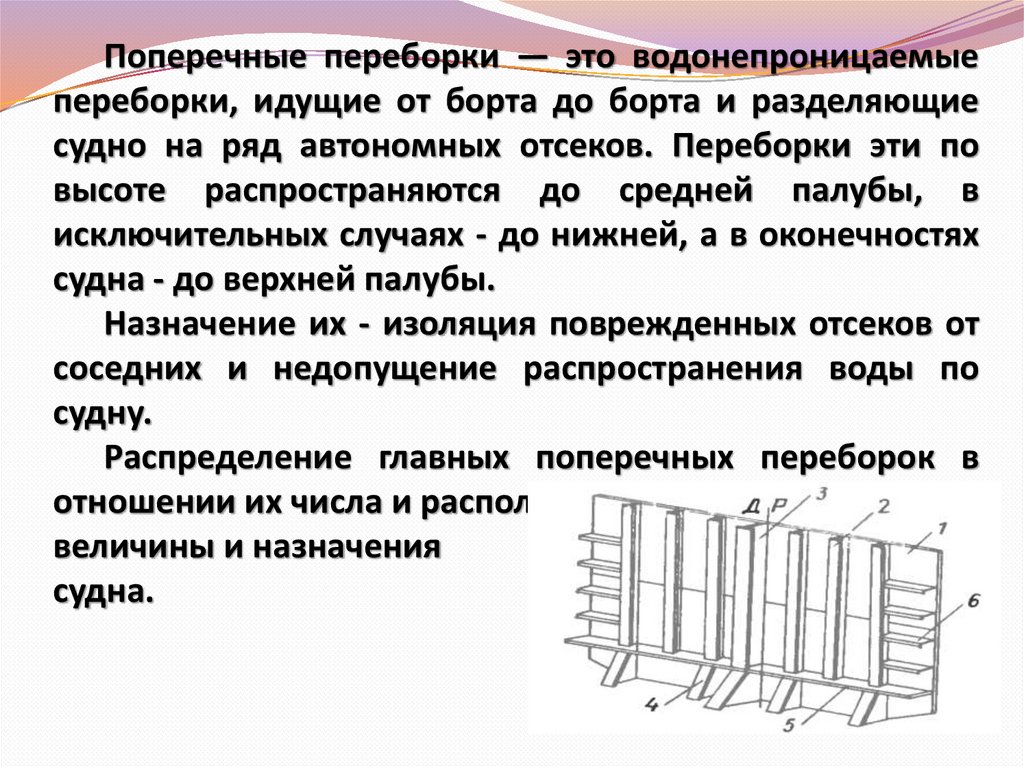

Поперечные переборки — это водонепроницаемые
переборки, идущие от борта до борта и разделяющие
судно на ряд автономных отсеков. Переборки эти по
высоте распространяются до средней палубы, в
исключительных случаях - до нижней, а в оконечностях
судна - до верхней палубы.
Назначение их - изоляция поврежденных отсеков от
соседних и недопущение распространения воды по
судну.
Распределение главных поперечных переборок в
отношении их числа и расположения зависит от
величины и назначения
судна.

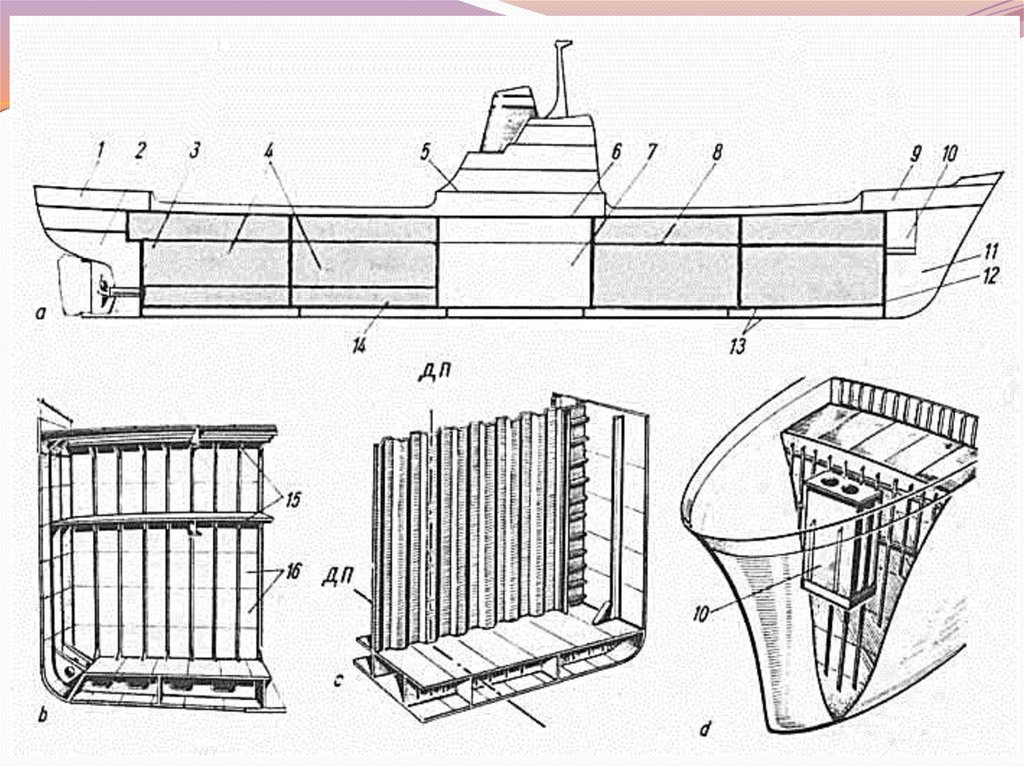

3.

4.

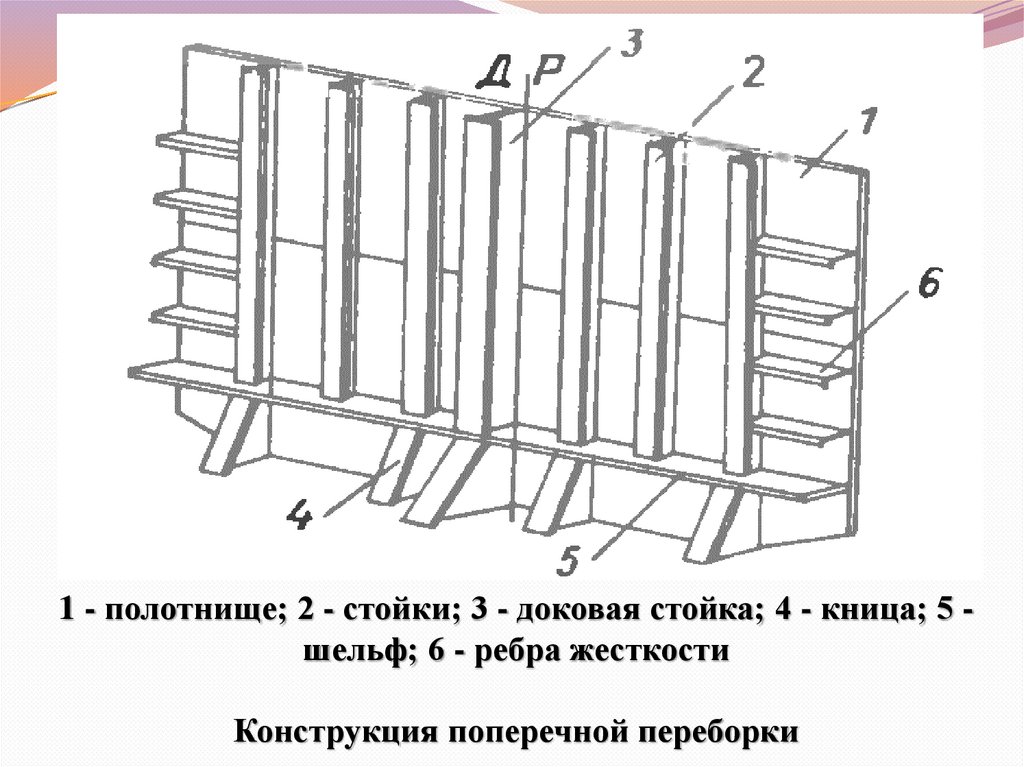

1 - полотнище; 2 - стойки; 3 - доковая стойка; 4 - кница; 5 шельф; 6 - ребра жесткости
Конструкция поперечной переборки

5.

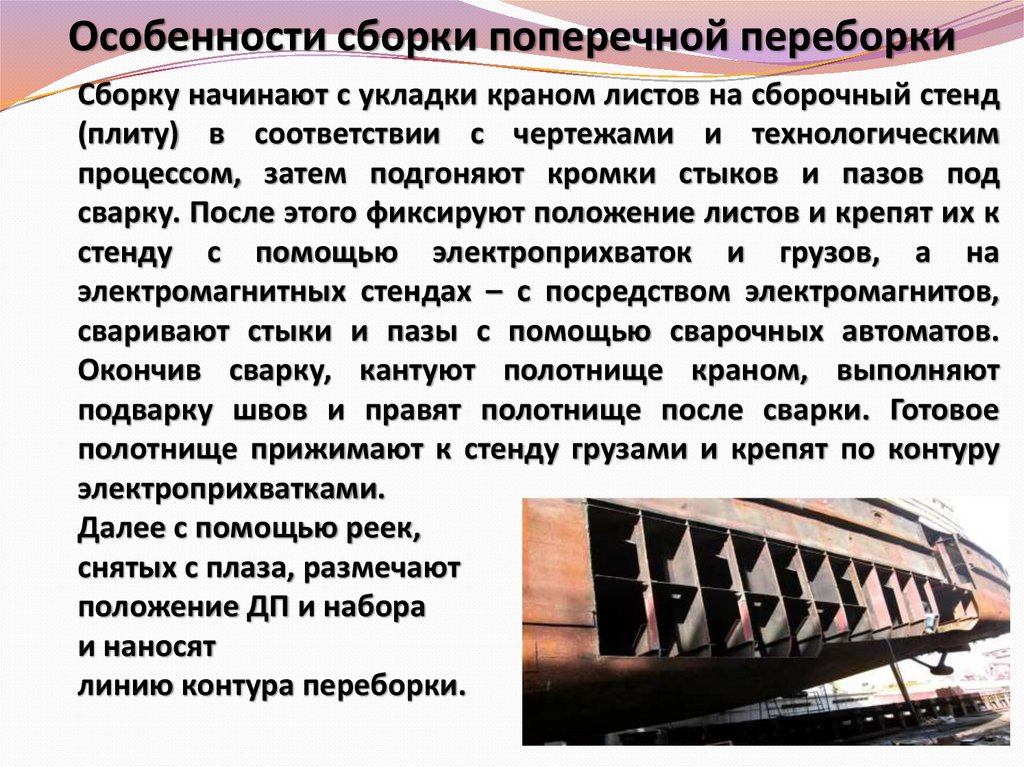

Особенности сборки поперечной переборки
Сборку начинают с укладки краном листов на сборочный стенд
(плиту) в соответствии с чертежами и технологическим
процессом, затем подгоняют кромки стыков и пазов под
сварку. После этого фиксируют положение листов и крепят их к
стенду с помощью электроприхваток и грузов, а на
электромагнитных стендах – с посредством электромагнитов,
сваривают стыки и пазы с помощью сварочных автоматов.
Окончив сварку, кантуют полотнище краном, выполняют
подварку швов и правят полотнище после сварки. Готовое
полотнище прижимают к стенду грузами и крепят по контуру
электроприхватками.
Далее с помощью реек,
снятых с плаза, размечают
положение ДП и набора
и наносят
линию контура переборки.

6.

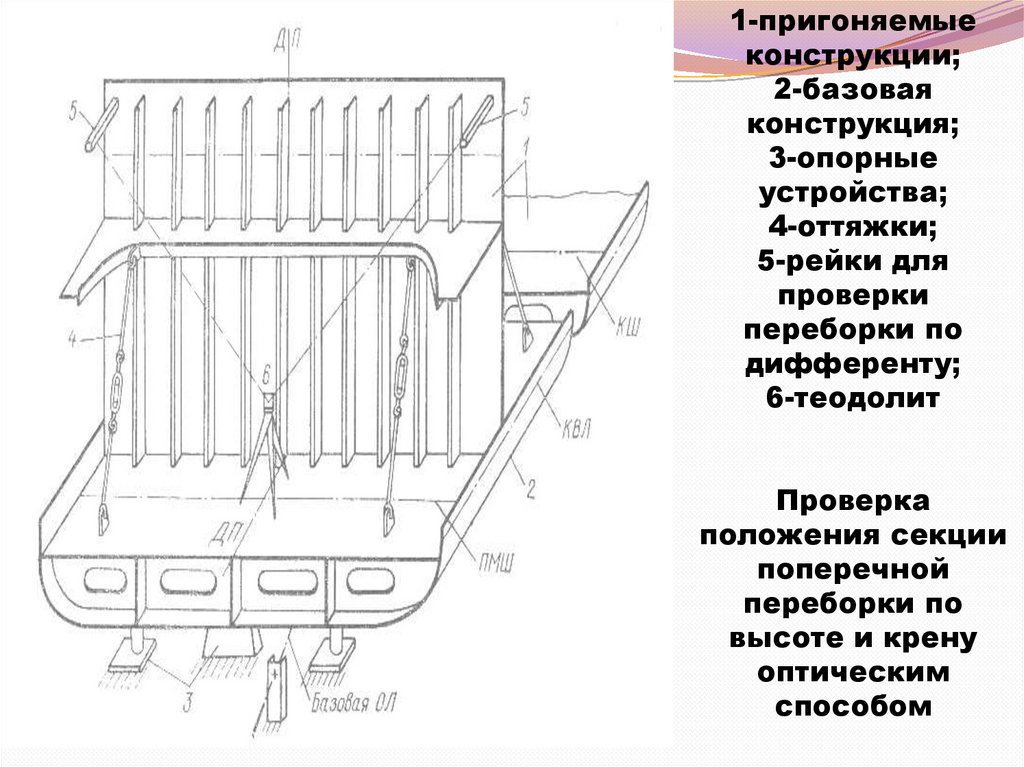

1-пригоняемые
конструкции;
2-базовая
конструкция;
3-опорные
устройства;
4-оттяжки;
5-рейки для
проверки
переборки по
дифференту;
6-теодолит
Проверка
положения секции
поперечной
переборки по
высоте и крену
оптическим
способом

7.

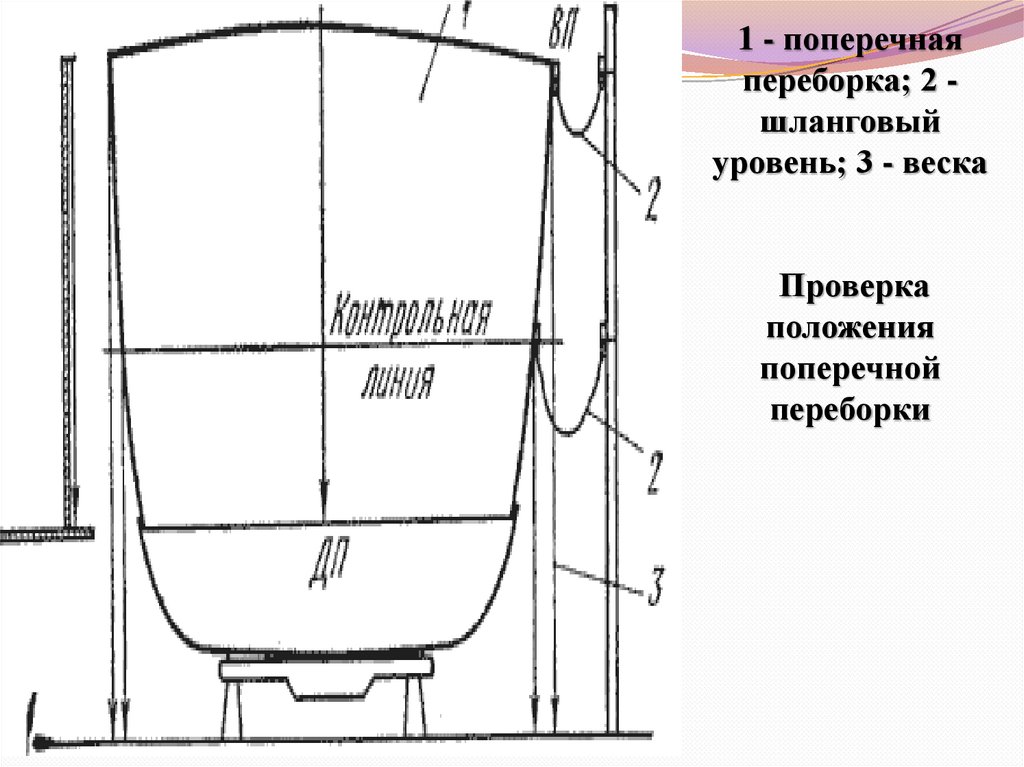

1 - поперечная
переборка; 2 шланговый
уровень; 3 - веска
Проверка
положения
поперечной
переборки

8.

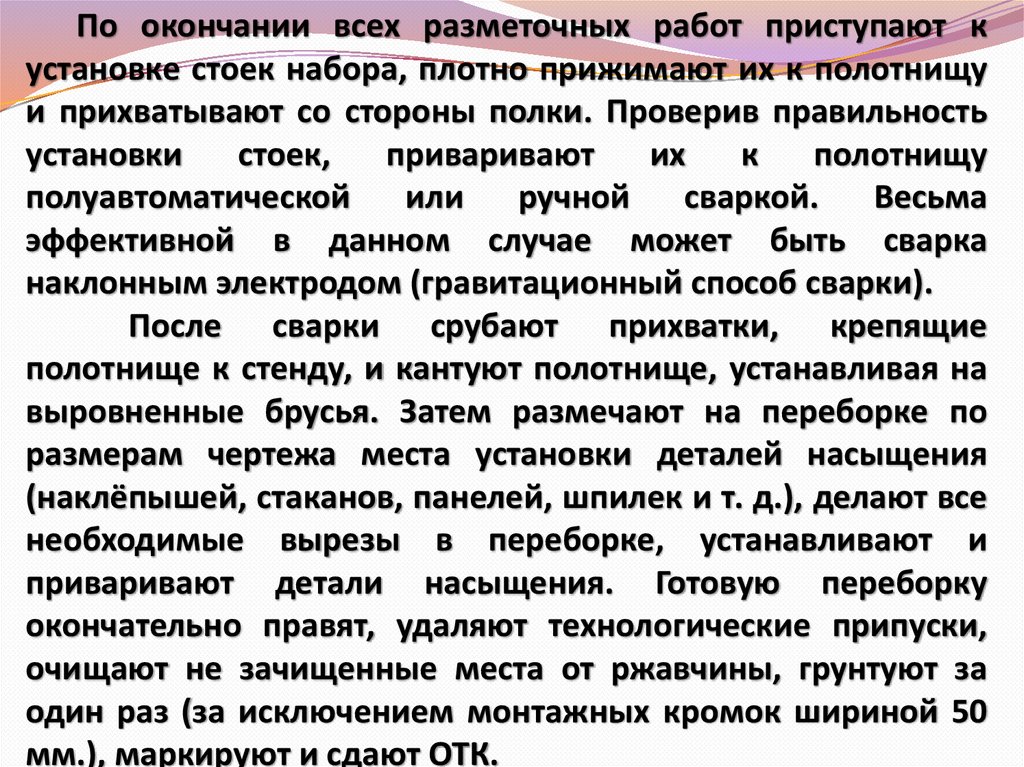

По окончании всех разметочных работ приступают к
установке стоек набора, плотно прижимают их к полотнищу
и прихватывают со стороны полки. Проверив правильность
установки
стоек,
приваривают
их
к
полотнищу
полуавтоматической
или
ручной
сваркой.
Весьма
эффективной в данном случае может быть сварка
наклонным электродом (гравитационный способ сварки).
После сварки срубают прихватки, крепящие
полотнище к стенду, и кантуют полотнище, устанавливая на
выровненные брусья. Затем размечают на переборке по
размерам чертежа места установки деталей насыщения
(наклёпышей, стаканов, панелей, шпилек и т. д.), делают все
необходимые вырезы в переборке, устанавливают и
приваривают детали насыщения. Готовую переборку
окончательно правят, удаляют технологические припуски,
очищают не зачищенные места от ржавчины, грунтуют за
один раз (за исключением монтажных кромок шириной 50
мм.), маркируют и сдают ОТК.

9.

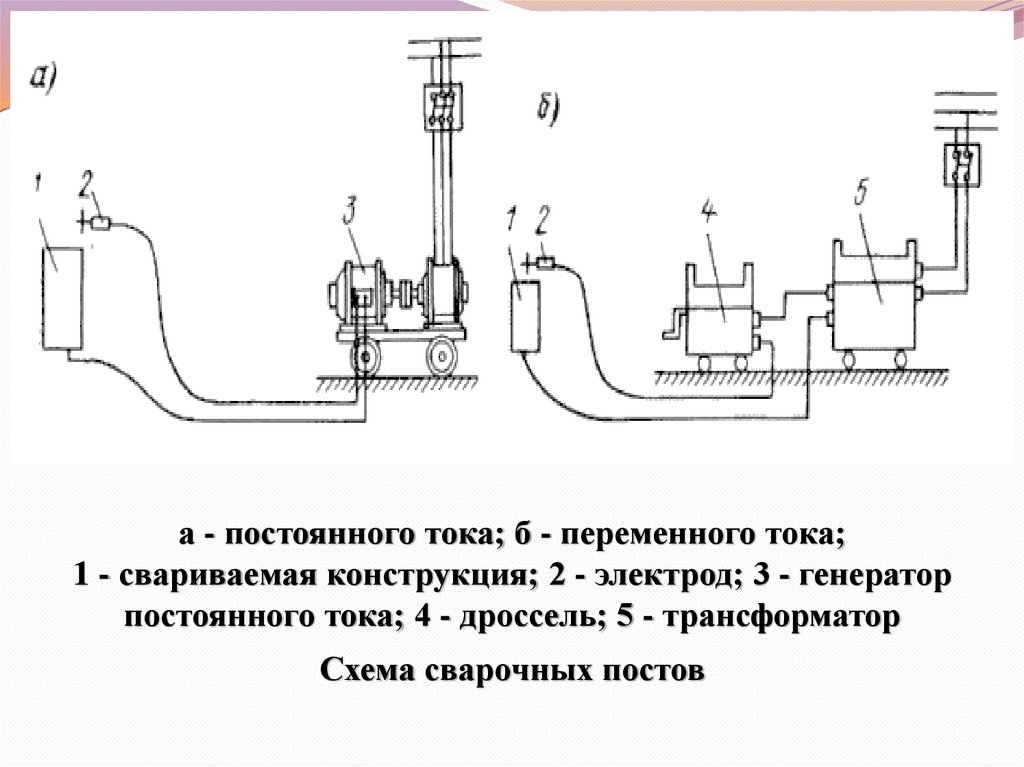

а - постоянного тока; б - переменного тока;
1 - свариваемая конструкция; 2 - электрод; 3 - генератор
постоянного тока; 4 - дроссель; 5 - трансформатор
Схема сварочных постов

10.

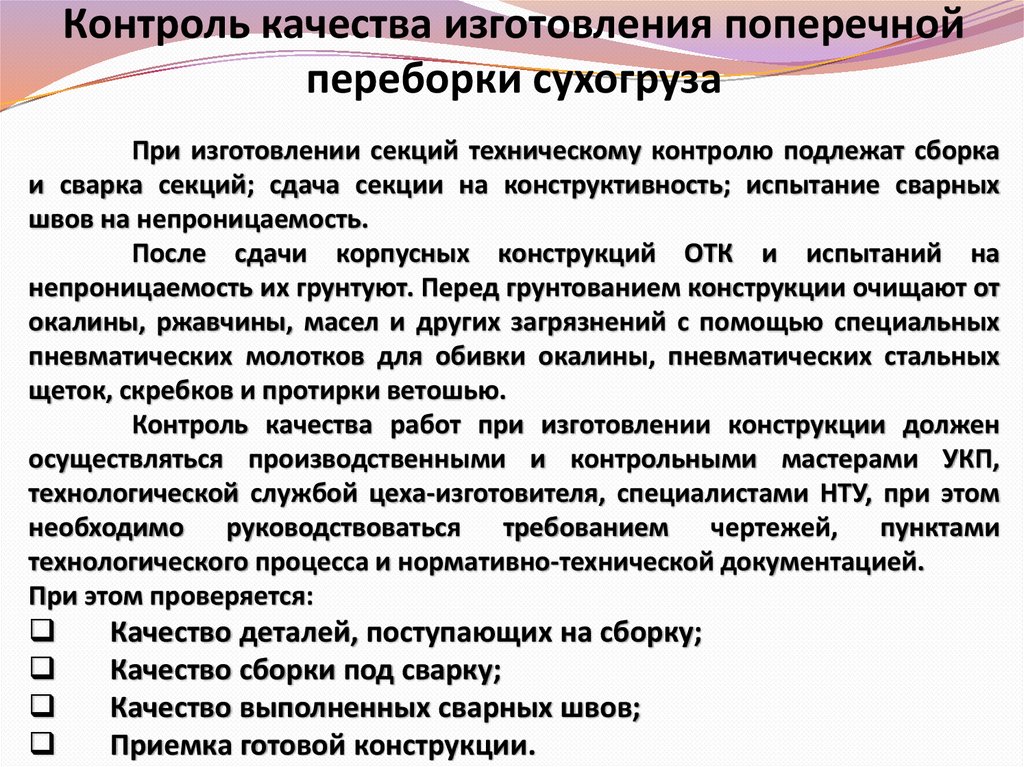

Контроль качества изготовления поперечной
переборки сухогруза
При изготовлении секций техническому контролю подлежат сборка
и сварка секций; сдача секции на конструктивность; испытание сварных
швов на непроницаемость.
После сдачи корпусных конструкций ОТК и испытаний на
непроницаемость их грунтуют. Перед грунтованием конструкции очищают от
окалины, ржавчины, масел и других загрязнений с помощью специальных
пневматических молотков для обивки окалины, пневматических стальных
щеток, скребков и протирки ветошью.
Контроль качества работ при изготовлении конструкции должен
осуществляться производственными и контрольными мастерами УКП,
технологической службой цеха-изготовителя, специалистами НТУ, при этом
необходимо руководствоваться требованием чертежей, пунктами
технологического процесса и нормативно-технической документацией.
При этом проверяется:
Качество деталей, поступающих на сборку;
Качество сборки под сварку;
Качество выполненных сварных швов;
Приемка готовой конструкции.

11.

12.

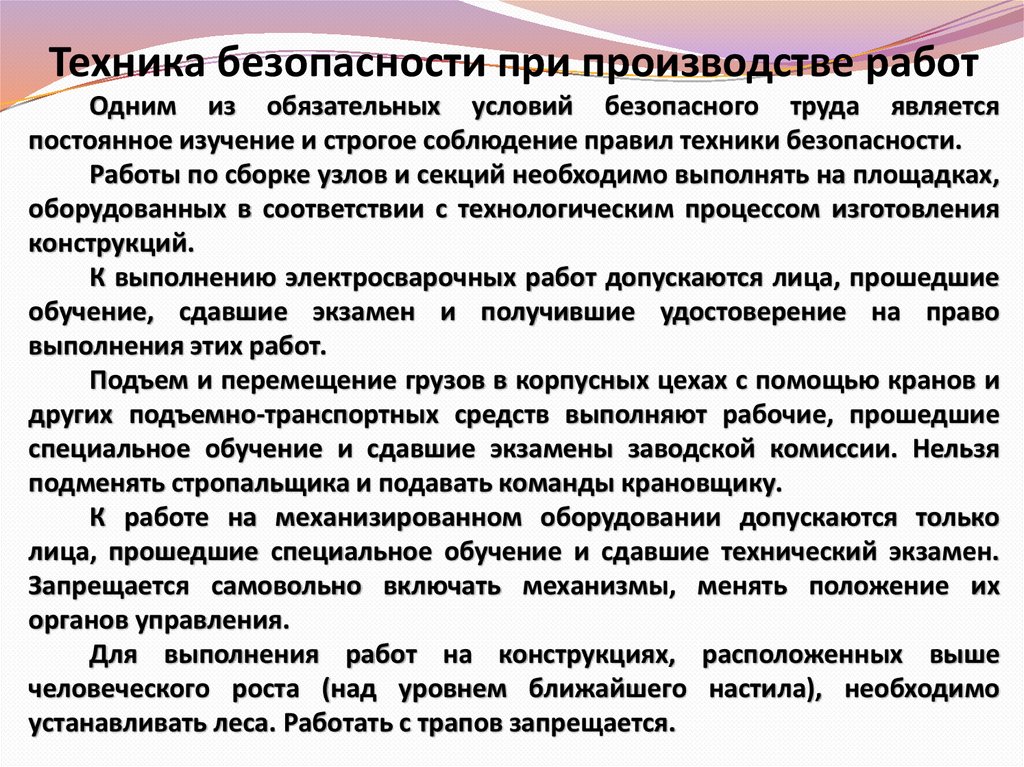

Техника безопасности при производстве работ
Одним из обязательных условий безопасного труда является
постоянное изучение и строгое соблюдение правил техники безопасности.
Работы по сборке узлов и секций необходимо выполнять на площадках,
оборудованных в соответствии с технологическим процессом изготовления
конструкций.
К выполнению электросварочных работ допускаются лица, прошедшие
обучение, сдавшие экзамен и получившие удостоверение на право
выполнения этих работ.
Подъем и перемещение грузов в корпусных цехах с помощью кранов и
других подъемно-транспортных средств выполняют рабочие, прошедшие
специальное обучение и сдавшие экзамены заводской комиссии. Нельзя
подменять стропальщика и подавать команды крановщику.
К работе на механизированном оборудовании допускаются только
лица, прошедшие специальное обучение и сдавшие технический экзамен.
Запрещается самовольно включать механизмы, менять положение их
органов управления.
Для выполнения работ на конструкциях, расположенных выше
человеческого роста (над уровнем ближайшего настила), необходимо
устанавливать леса. Работать с трапов запрещается.

13.

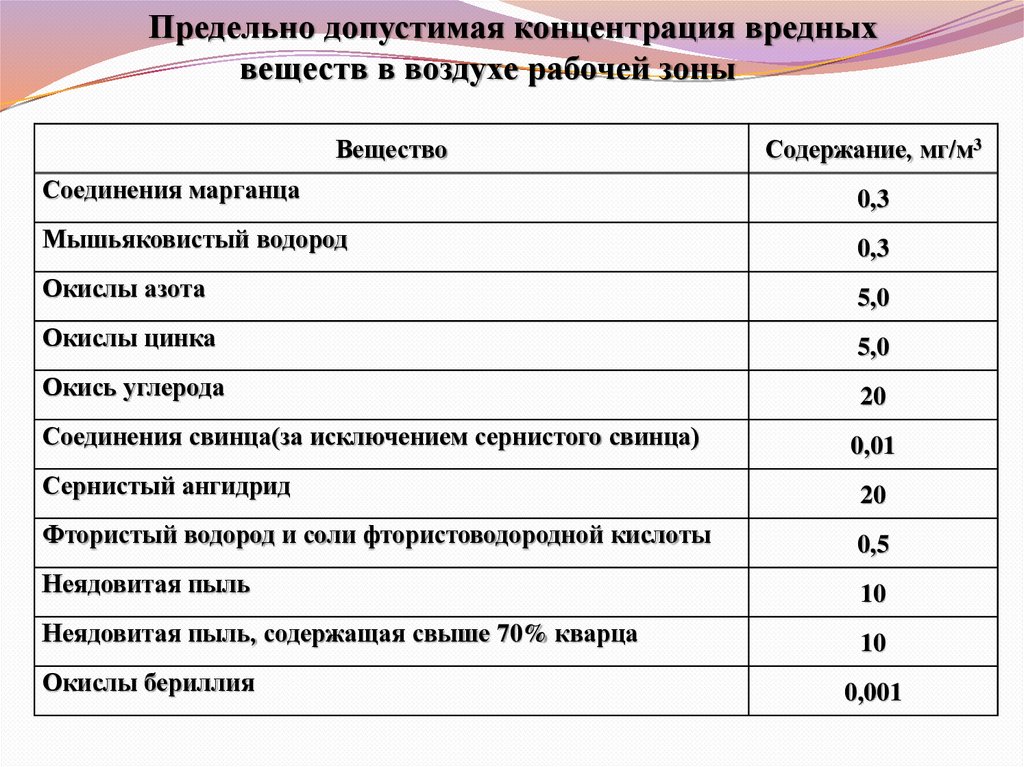

Предельно допустимая концентрация вредных
веществ в воздухе рабочей зоны
Вещество
Содержание, мг/м3
Соединения марганца
0,3
Мышьяковистый водород
0,3
Окислы азота
5,0
Окислы цинка
5,0
Окись углерода
20
Соединения свинца(за исключением сернистого свинца)
0,01
Сернистый ангидрид
20
Фтористый водород и соли фтористоводородной кислоты
0,5
Неядовитая пыль
10
Неядовитая пыль, содержащая свыше 70% кварца
10
Окислы бериллия
0,001

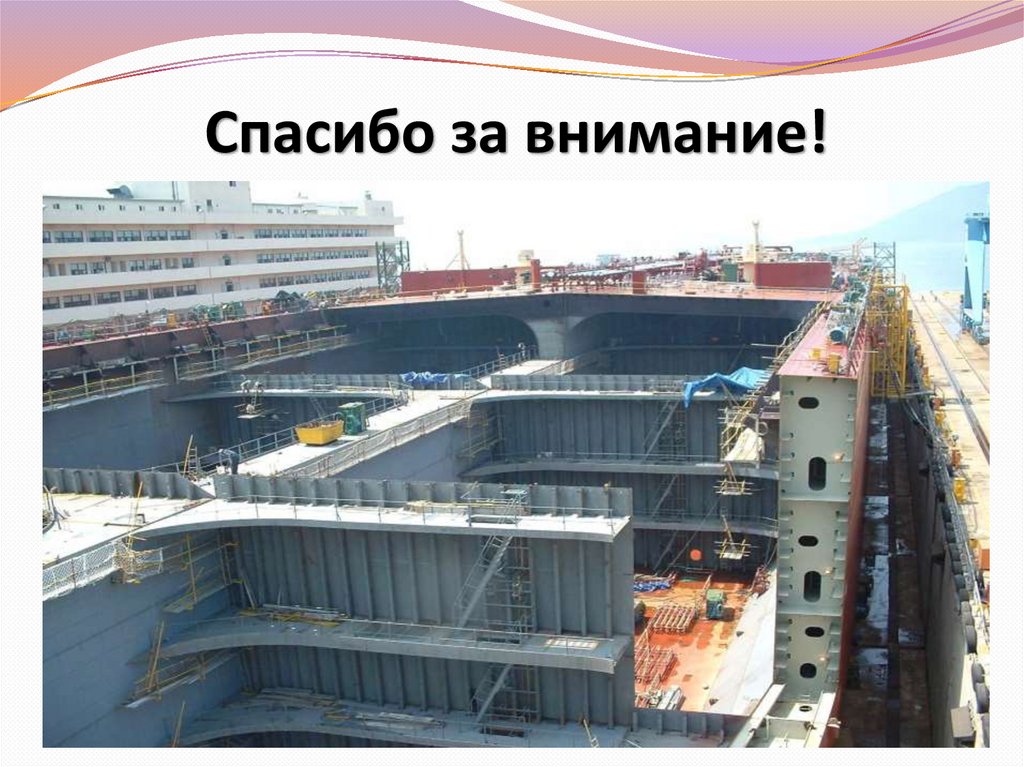

14. Спасибо за внимание!
