Технология технического обслуживания и ремонта тормозной системы автомобиля марки УАЗ

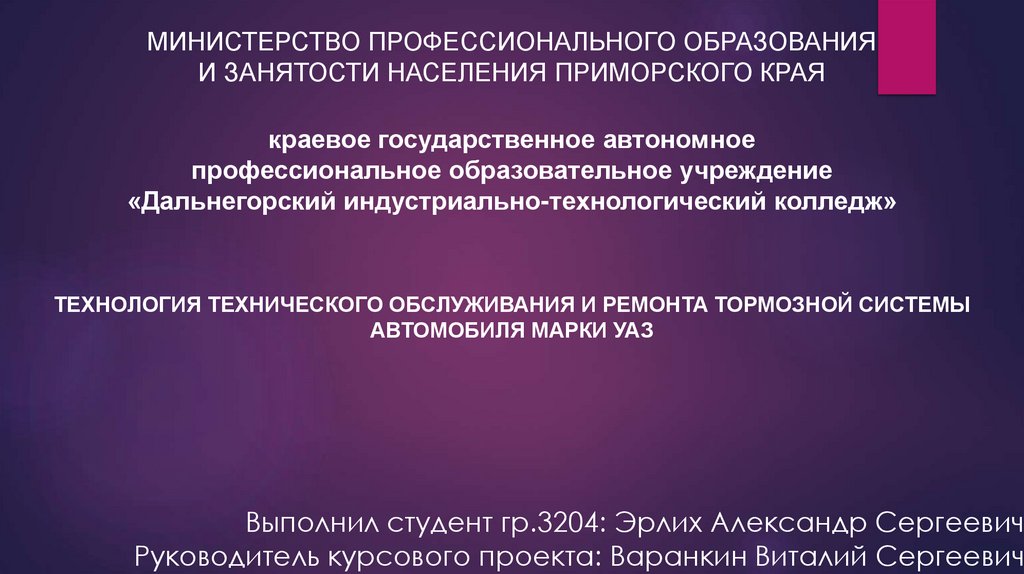

1. МИНИСТЕРСТВО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ И ЗАНЯТОСТИ НАСЕЛЕНИЯ ПРИМОРСКОГО КРАЯ краевое государственное автономное

профессиональное образовательное учреждение
«Дальнегорский индустриально-технологический колледж»
ТЕХНОЛОГИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ТОРМОЗНОЙ СИСТЕМЫ
АВТОМОБИЛЯ МАРКИ УАЗ
Выполнил студент гр.3204: Эрлих Александр Сергеевич
Руководитель курсового проекта: Варанкин Виталий Сергеевич

2.

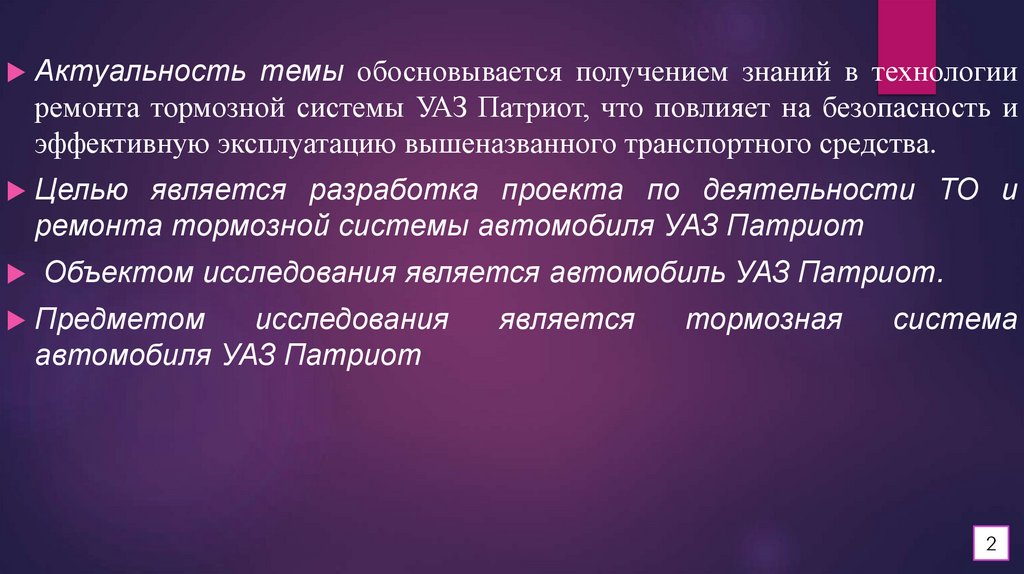

Актуальность темы обосновывается получением знаний в технологии
ремонта тормозной системы УАЗ Патриот, что повлияет на безопасность и
эффективную эксплуатацию вышеназванного транспортного средства.
Целью
является разработка проекта по деятельности ТО и
ремонта тормозной системы автомобиля УАЗ Патриот
Объектом исследования является автомобиль УАЗ Патриот.
Предметом
исследования
автомобиля УАЗ Патриот
является
тормозная
система
2

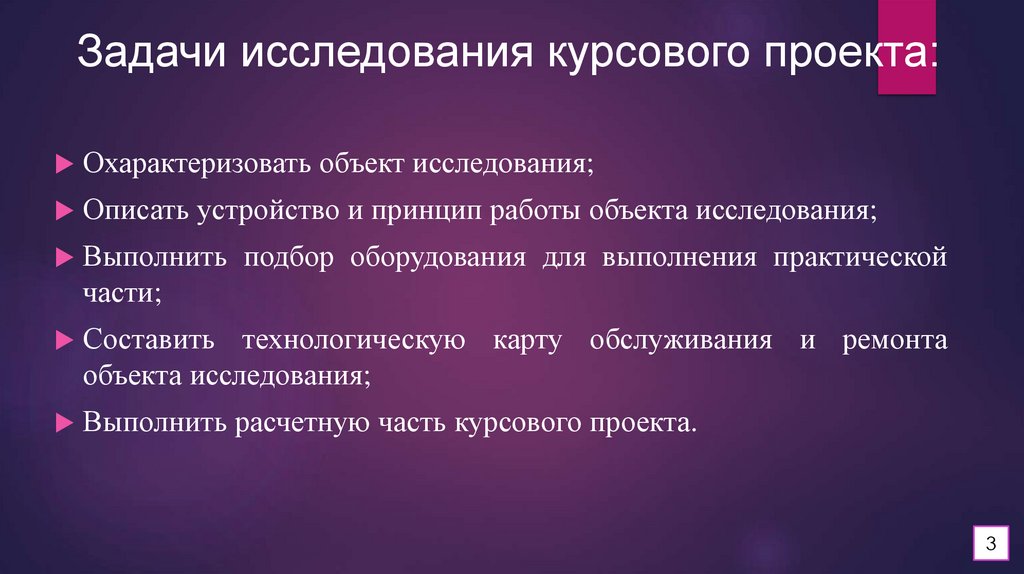

3. Задачи исследования курсового проекта:

Охарактеризовать объект исследования;
Описать устройство и принцип работы объекта исследования;
Выполнить подбор оборудования для выполнения практической
части;
Составить
технологическую карту обслуживания и ремонта
объекта исследования;
Выполнить расчетную часть курсового проекта.
3

4. Устройство тормозной системы УАЗ Патриот.

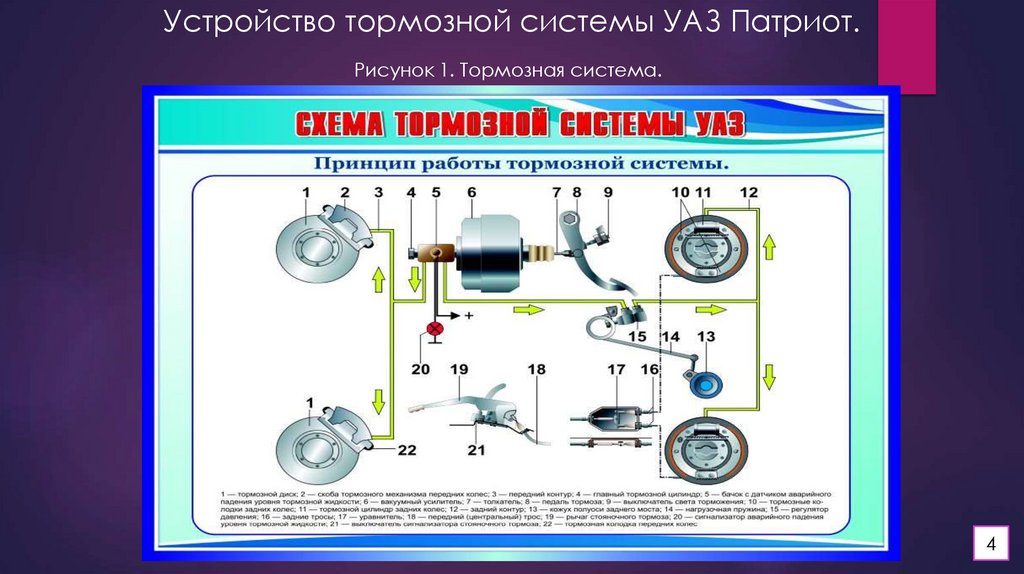

Рисунок 1. Тормозная система.
4

5.

Техническое обслуживание тормозной системы
автомобиля УАЗ

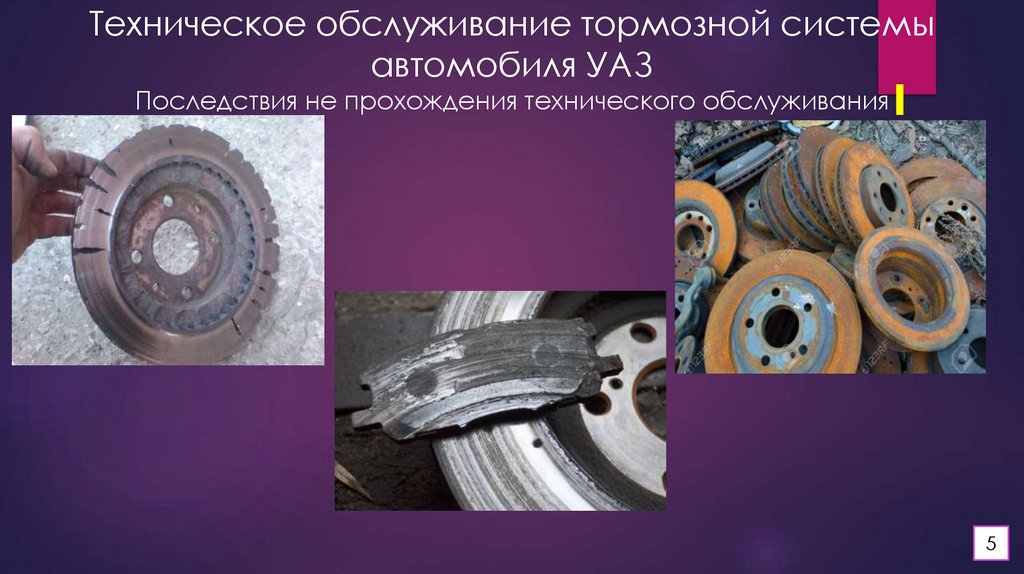

Последствия не прохождения технического обслуживания
5

6.

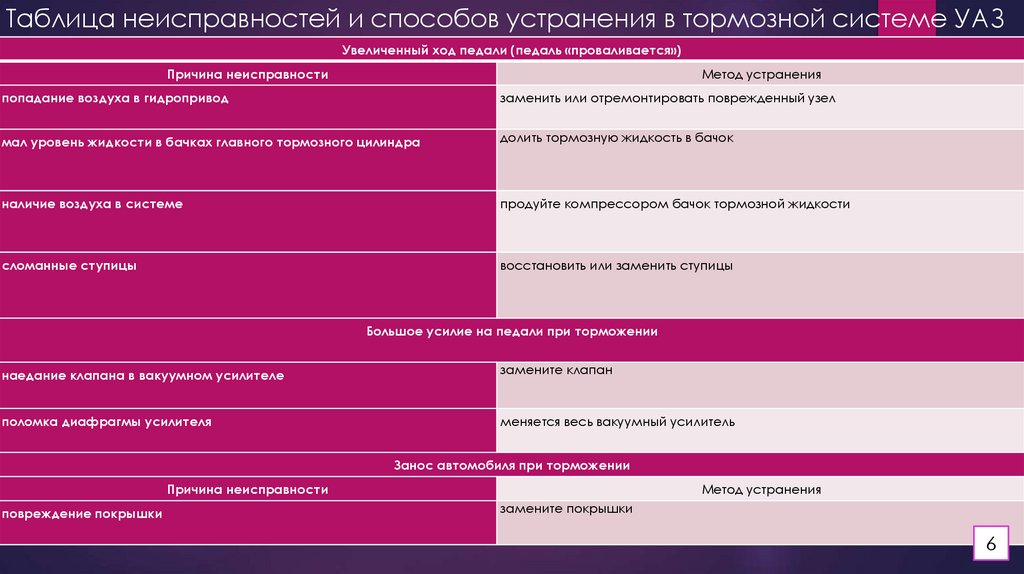

Таблица неисправностей и способов устранения в тормозной системе УАЗ
Увеличенный ход педали (педаль «проваливается»)
Причина неисправности
Метод устранения
попадание воздуха в гидропривод
заменить или отремонтировать поврежденный узел
мал уровень жидкости в бачках главного тормозного цилиндра
долить тормозную жидкость в бачок
наличие воздуха в системе
продуйте компрессором бачок тормозной жидкости
сломанные ступицы
восстановить или заменить ступицы
Большое усилие на педали при торможении
наедание клапана в вакуумном усилителе
замените клапан
поломка диафрагмы усилителя
меняется весь вакуумный усилитель
Занос автомобиля при торможении
Причина неисправности
повреждение покрышки
Метод устранения
замените покрышки
6

7.

Продолжение таблицы 1

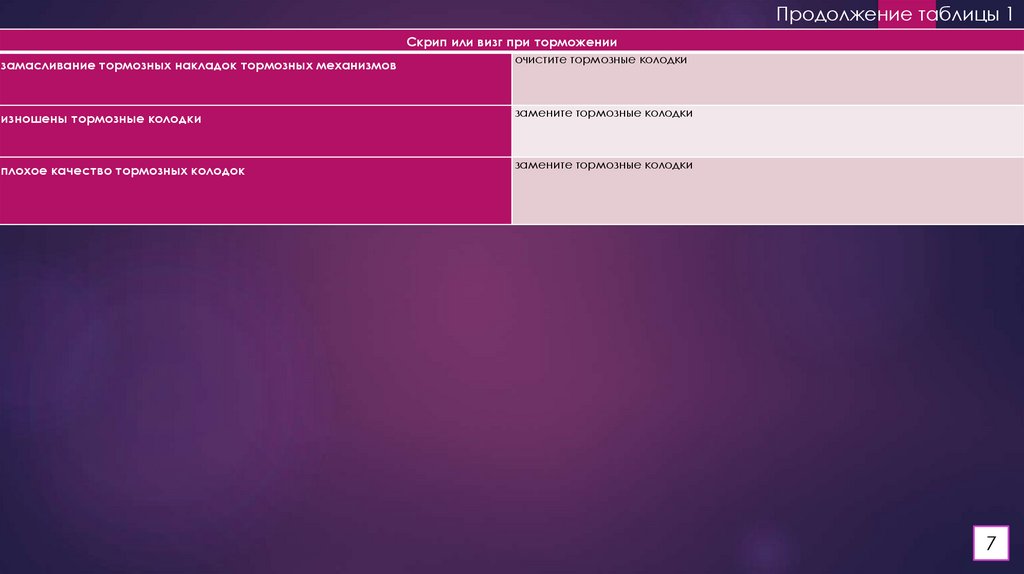

Скрип или визг при торможении
замасливание тормозных накладок тормозных механизмов
очистите тормозные колодки
изношены тормозные колодки
замените тормозные колодки
плохое качество тормозных колодок
замените тормозные колодки
7

8.

2 Технологическая часть

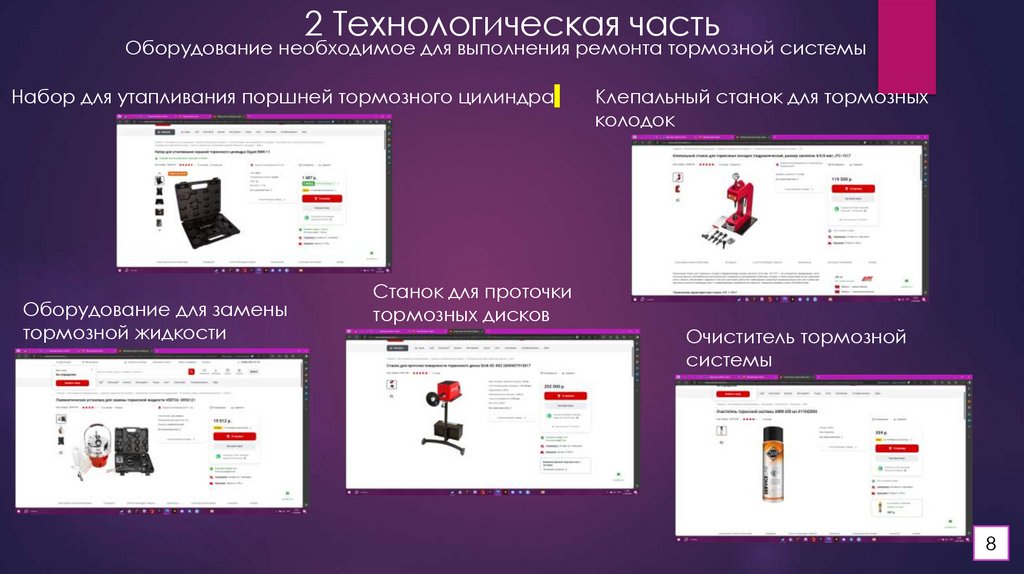

Оборудование необходимое для выполнения ремонта тормозной системы
Набор для утапливания поршней тормозного цилиндра
Оборудование для замены
тормозной жидкости
Станок для проточки
тормозных дисков
Клепальный станок для тормозных
колодок
Очиститель тормозной
системы
8

9.

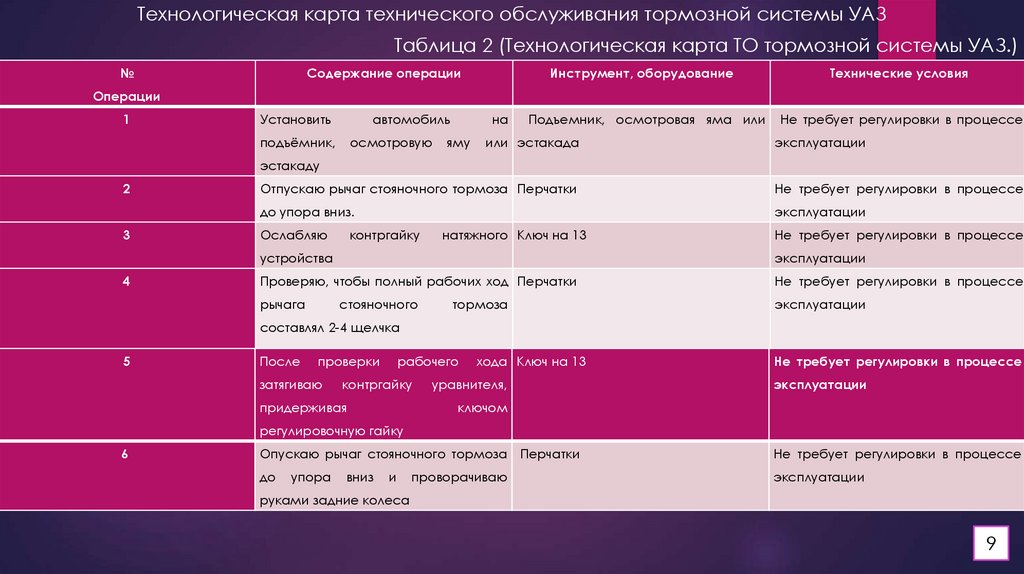

Технологическая карта технического обслуживания тормозной системы УАЗ
Таблица 2 (Технологическая карта ТО тормозной системы УАЗ.)
№
Содержание операции
Инструмент, оборудование
Технические условия
Подъемник, осмотровая яма или
Не требует регулировки в процессе
Операции
1
Установить
автомобиль
подъёмник,
осмотровую
на
яму
или эстакада
эксплуатации
эстакаду
2
3
4
Отпускаю рычаг стояночного тормоза Перчатки
Не требует регулировки в процессе
до упора вниз.
эксплуатации
Ослабляю
контргайку
натяжного Ключ на 13
Не требует регулировки в процессе
устройства
эксплуатации
Проверяю, чтобы полный рабочих ход Перчатки
Не требует регулировки в процессе
рычага
эксплуатации
стояночного
тормоза
составлял 2-4 щелчка
5
После
проверки
затягиваю
рабочего
контргайку
придерживая
хода Ключ на 13
уравнителя,
Не требует регулировки в процессе
эксплуатации
ключом
регулировочную гайку
6
Опускаю рычаг стояночного тормоза Перчатки
Не требует регулировки в процессе
до
эксплуатации
упора
вниз
и
проворачиваю
руками задние колеса
9

10.

3 Расчетная часть

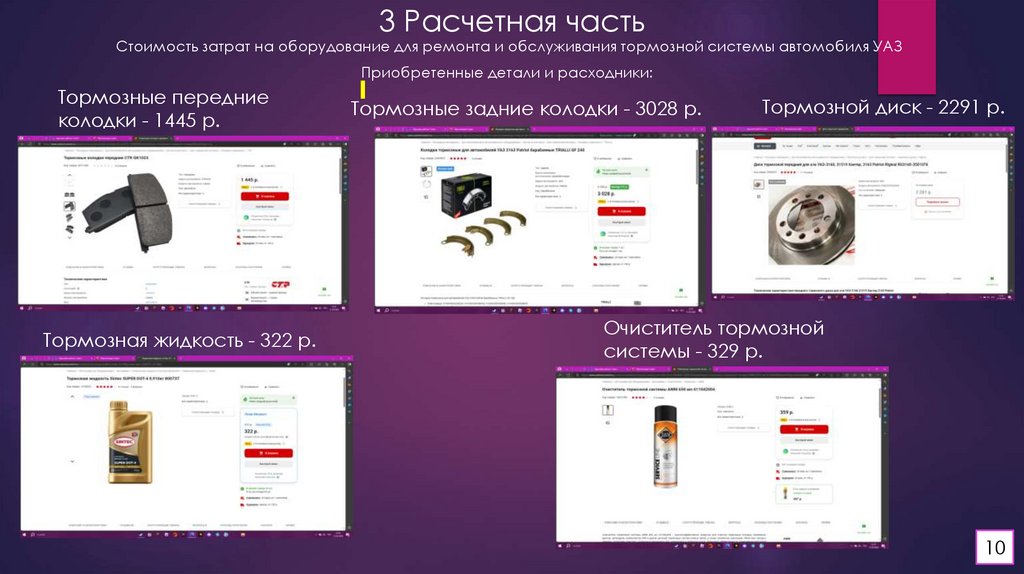

Стоимость затрат на оборудование для ремонта и обслуживания тормозной системы автомобиля УАЗ
Приобретенные детали и расходники:
Тормозные передние
колодки - 1445 р.
Тормозная жидкость - 322 р.
Тормозные задние колодки - 3028 р.
Тормозной диск - 2291 р.
Очиститель тормозной
системы - 329 р.
10

11.

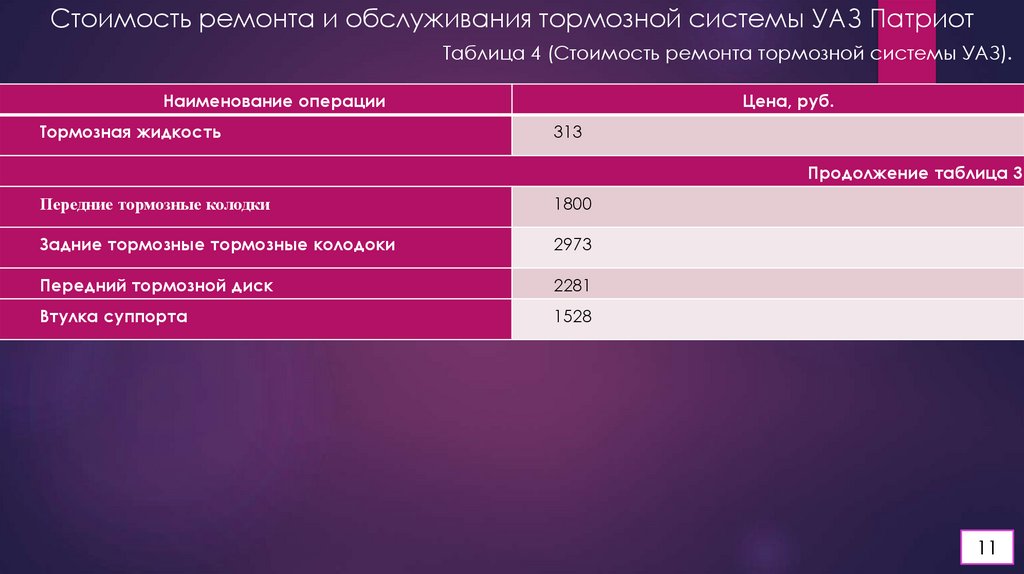

Стоимость ремонта и обслуживания тормозной системы УАЗ Патриот
Таблица 4 (Стоимость ремонта тормозной системы УАЗ).
Наименование операции
Тормозная жидкость
Цена, руб.
313
Продолжение таблица 3
Передние тормозные колодки
1800
Задние тормозные тормозные колодоки
2973
Передний тормозной диск
2281
Втулка суппорта
1528
11

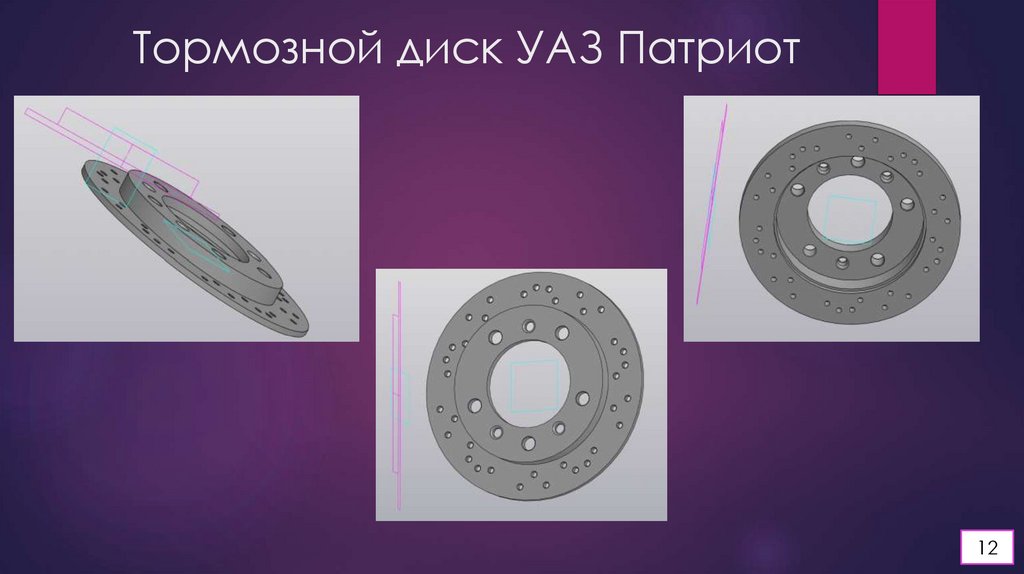

12. Тормозной диск УАЗ Патриот

12

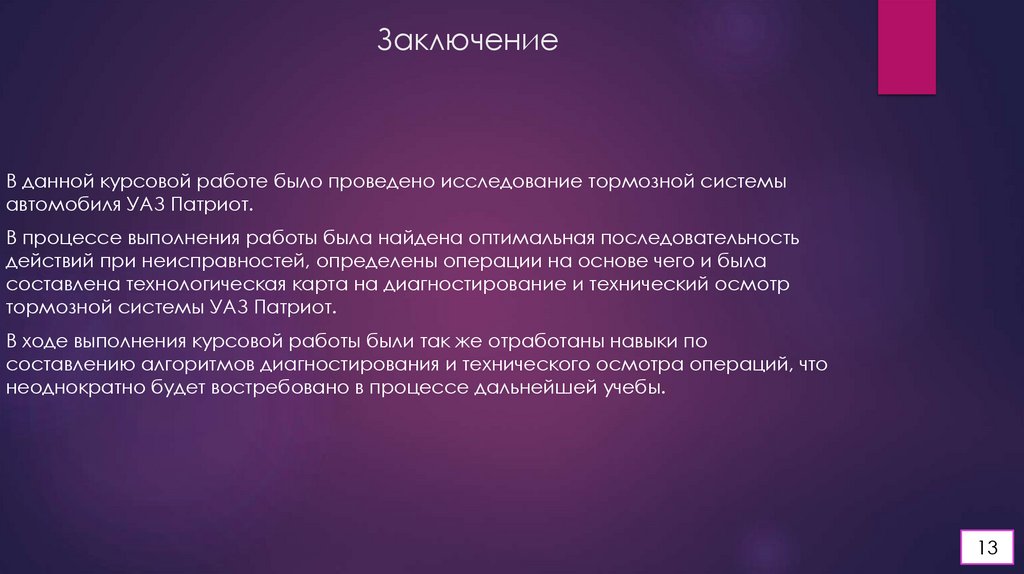

13. Заключение

В данной курсовой работе было проведено исследование тормозной системы
автомобиля УАЗ Патриот.
В процессе выполнения работы была найдена оптимальная последовательность
действий при неисправностей, определены операции на основе чего и была
составлена технологическая карта на диагностирование и технический осмотр
тормозной системы УАЗ Патриот.
В ходе выполнения курсовой работы были так же отработаны навыки по
составлению алгоритмов диагностирования и технического осмотра операций, что
неоднократно будет востребовано в процессе дальнейшей учебы.
13

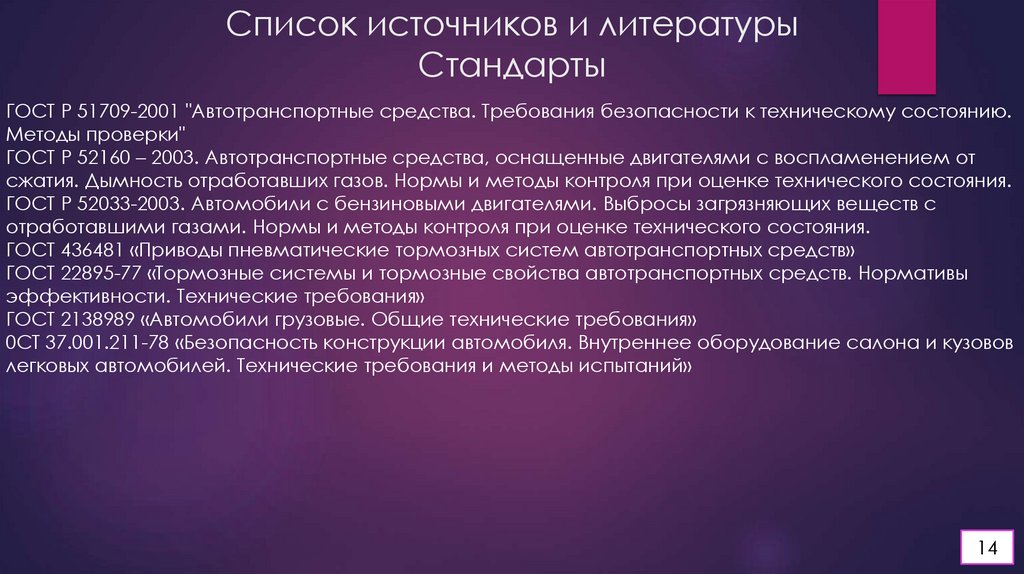

14. Список источников и литературы Стандарты

ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности к техническому состоянию.
Методы проверки"
ГОСТ Р 52160 – 2003. Автотранспортные средства, оснащенные двигателями с воспламенением от
сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния.
ГОСТ Р 52033-2003. Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с
отработавшими газами. Нормы и методы контроля при оценке технического состояния.
ГОСТ 436481 «Приводы пневматические тормозных систем автотранспортных средств»
ГОСТ 22895-77 «Тормозные системы и тормозные свойства автотранспортных средств. Нормативы
эффективности. Технические требования»
ГОСТ 2138989 «Автомобили грузовые. Общие технические требования»
0СТ 37.001.211-78 «Безопасность конструкции автомобиля. Внутреннее оборудование салона и кузовов
легковых автомобилей. Технические требования и методы испытаний»
14

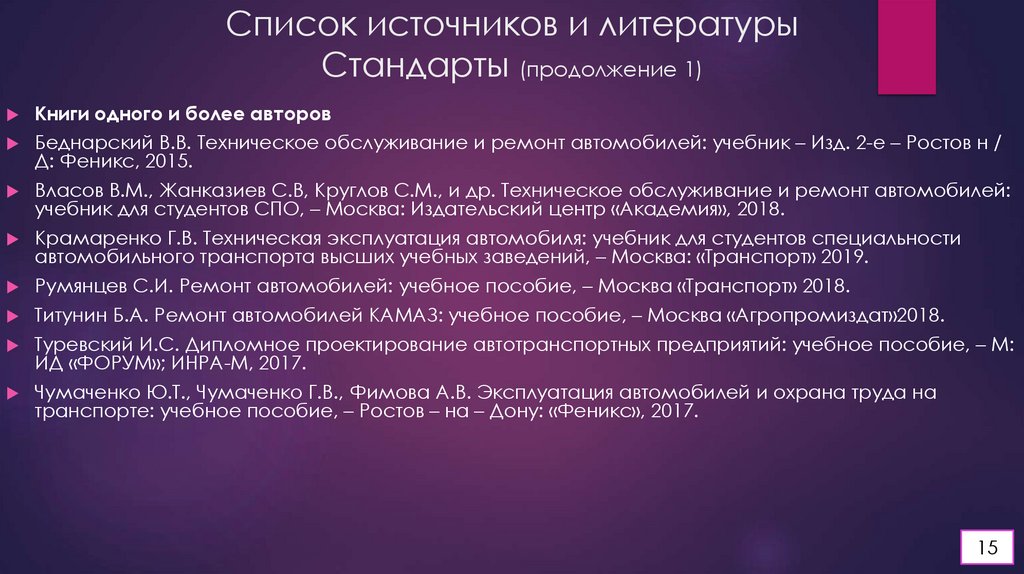

15. Список источников и литературы Стандарты (продолжение 1)

Книги одного и более авторов
Беднарский В.В. Техническое обслуживание и ремонт автомобилей: учебник – Изд. 2-е – Ростов н /
Д: Феникс, 2015.
Власов В.М., Жанказиев С.В, Круглов С.М., и др. Техническое обслуживание и ремонт автомобилей:
учебник для студентов СПО, – Москва: Издательский центр «Академия», 2018.
Крамаренко Г.В. Техническая эксплуатация автомобиля: учебник для студентов специальности
автомобильного транспорта высших учебных заведений, – Москва: «Транспорт» 2019.
Румянцев С.И. Ремонт автомобилей: учебное пособие, – Москва «Транспорт» 2018.
Титунин Б.А. Ремонт автомобилей КАМАЗ: учебное пособие, – Москва «Агропромиздат»2018.
Туревский И.С. Дипломное проектирование автотранспортных предприятий: учебное пособие, – М:
ИД «ФОРУМ»; ИНРА-М, 2017.
Чумаченко Ю.Т., Чумаченко Г.В., Фимова А.В. Эксплуатация автомобилей и охрана труда на
транспорте: учебное пособие, – Ростов – на – Дону: «Феникс», 2017.
15

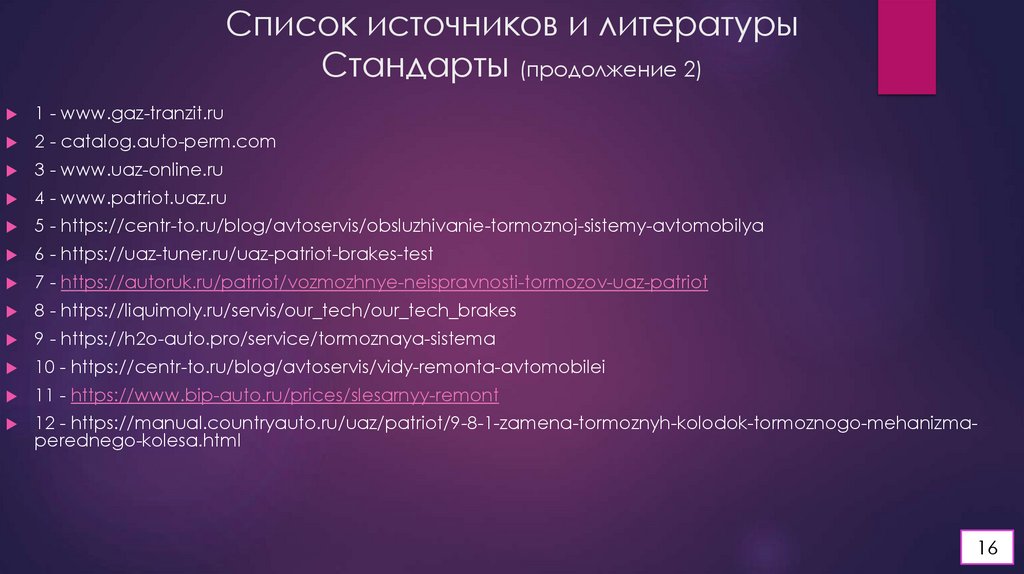

16. Список источников и литературы Стандарты (продолжение 2)
