Введение в образовательную программу. Понятие БАС, квадрокоптер. Лекция 1

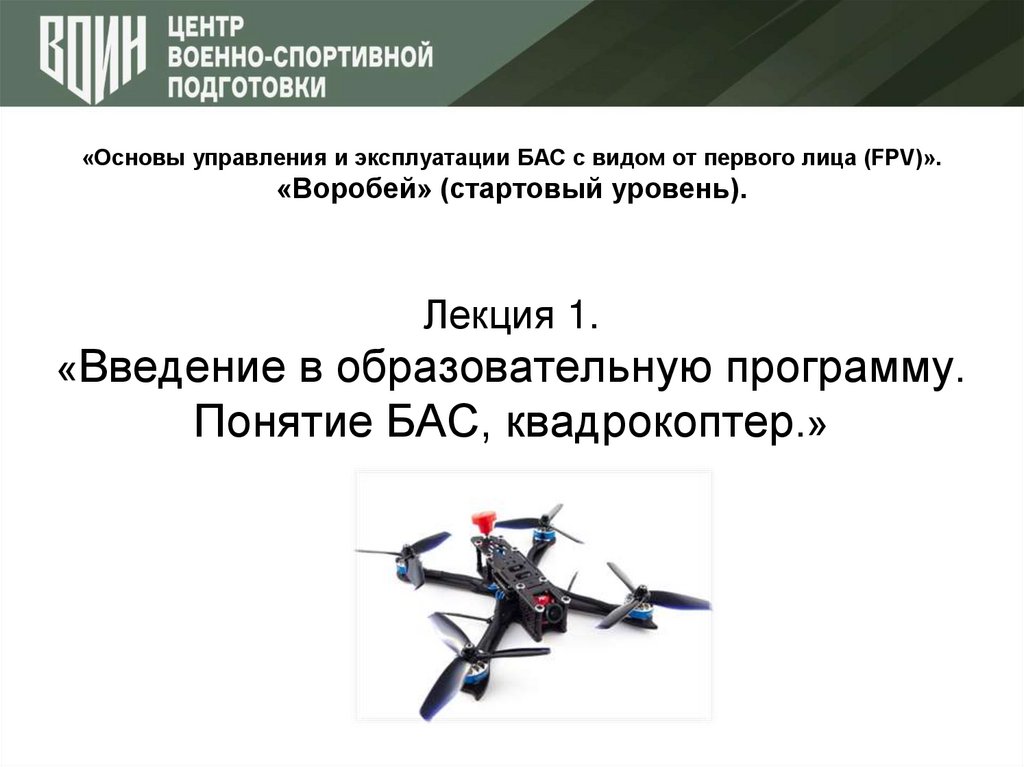

1. Лекция 1. «Введение в образовательную программу. Понятие БАС, квадрокоптер.»

«Основы управления и эксплуатации БАС с видом от первого лица (FPV)».
«Воробей» (стартовый уровень).
Лекция 1.
«Введение в образовательную программу.
Понятие БАС, квадрокоптер.»

2.

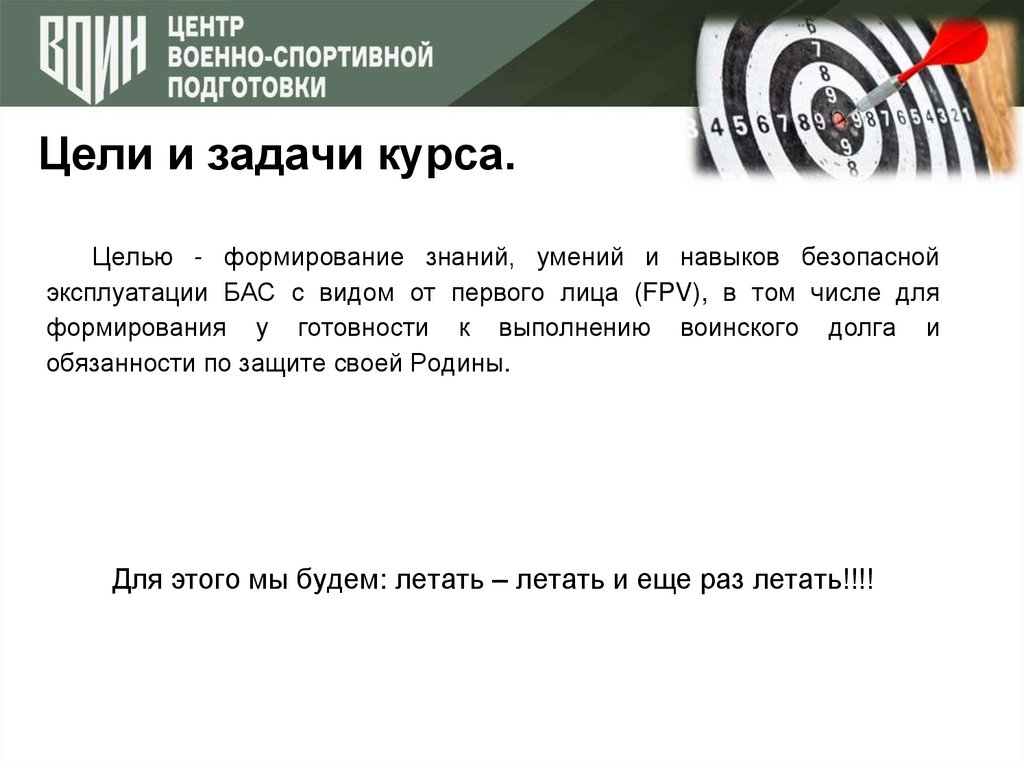

Цели и задачи курса.
Целью - формирование знаний, умений и навыков безопасной
эксплуатации БАС с видом от первого лица (FPV), в том числе для
формирования у готовности к выполнению воинского долга и
обязанности по защите своей Родины.
Для этого мы будем: летать – летать и еще раз летать!!!!

3.

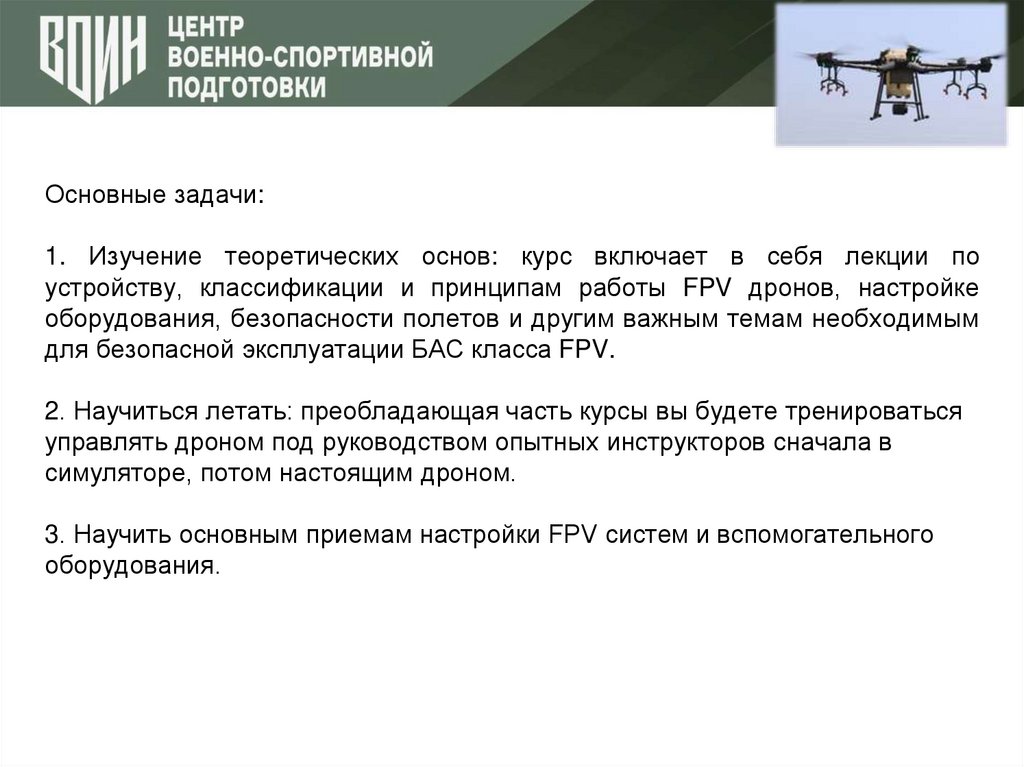

Основные задачи:
1. Изучение теоретических основ: курс включает в себя лекции по
устройству, классификации и принципам работы FPV дронов, настройке
оборудования, безопасности полетов и другим важным темам необходимым
для безопасной эксплуатации БАС класса FPV.
2. Научиться летать: преобладающая часть курсы вы будете тренироваться
управлять дроном под руководством опытных инструкторов сначала в
симуляторе, потом настоящим дроном.
3. Научить основным приемам настройки FPV систем и вспомогательного
оборудования.

4.

FPVдроны

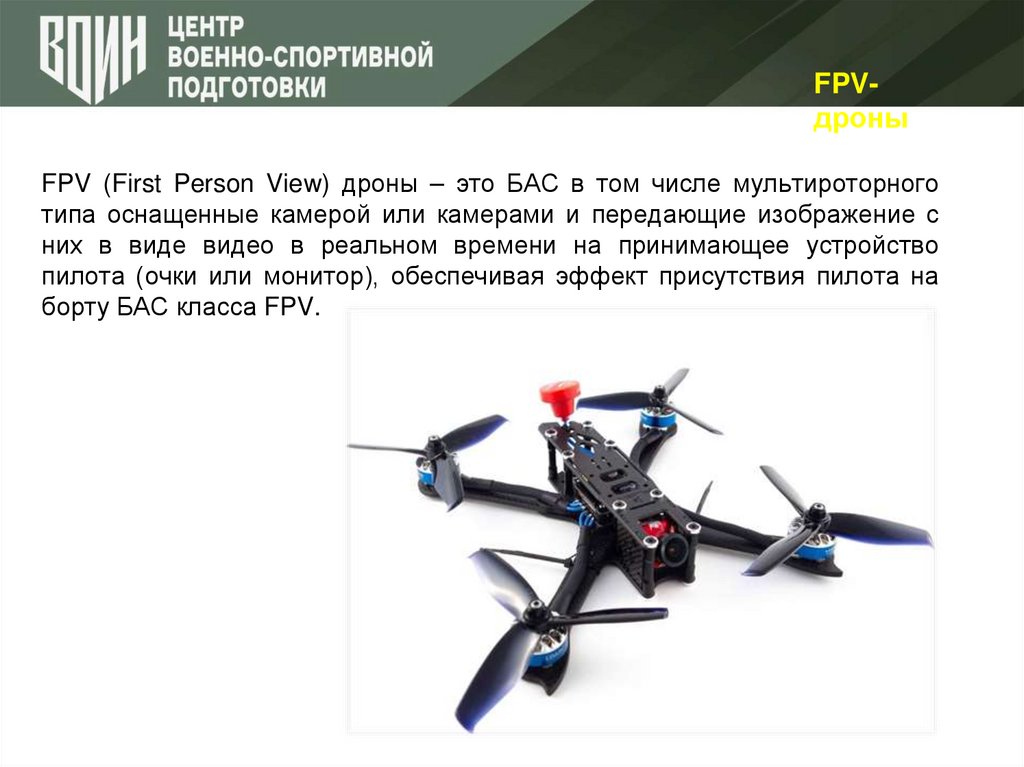

FPV (First Person View) дроны – это БАС в том числе мультироторного
типа оснащенные камерой или камерами и передающие изображение с
них в виде видео в реальном времени на принимающее устройство
пилота (очки или монитор), обеспечивая эффект присутствия пилота на
борту БАС класса FPV.

5.

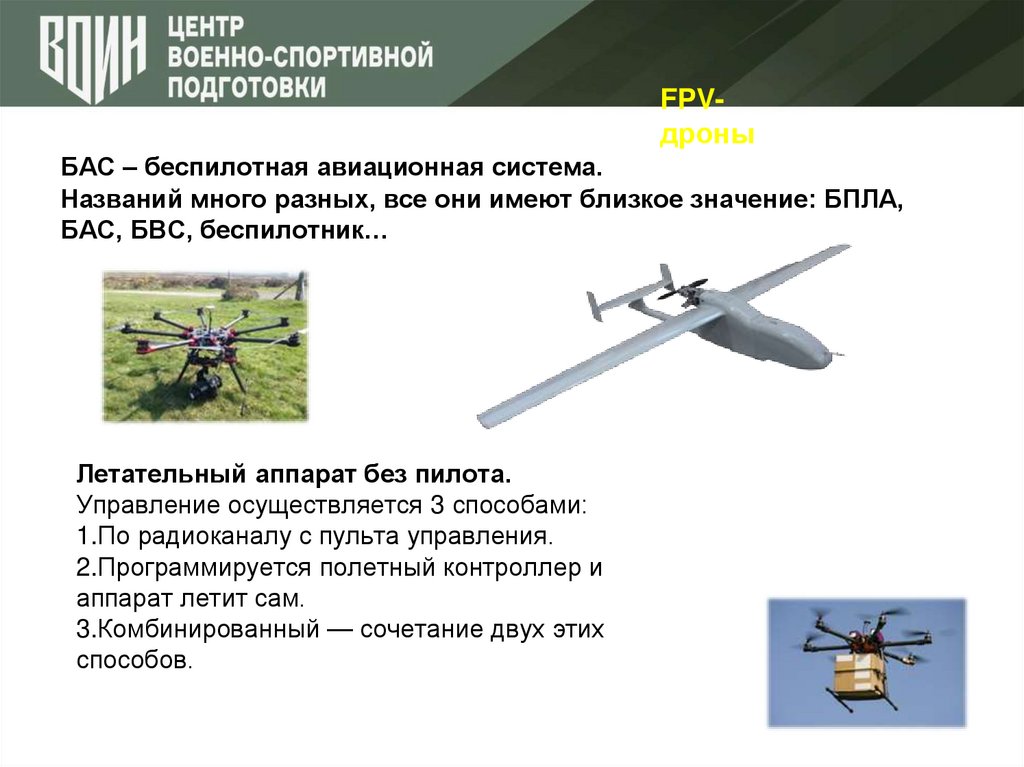

FPVдроны
БАС – беспилотная авиационная система.
Названий много разных, все они имеют близкое значение: БПЛА,
БАС, БВС, беспилотник…
Летательный аппарат без пилота.
Управление осуществляется 3 способами:
1.По радиоканалу с пульта управления.
2.Программируется полетный контроллер и
аппарат летит сам.
3.Комбинированный — сочетание двух этих
способов.

6.

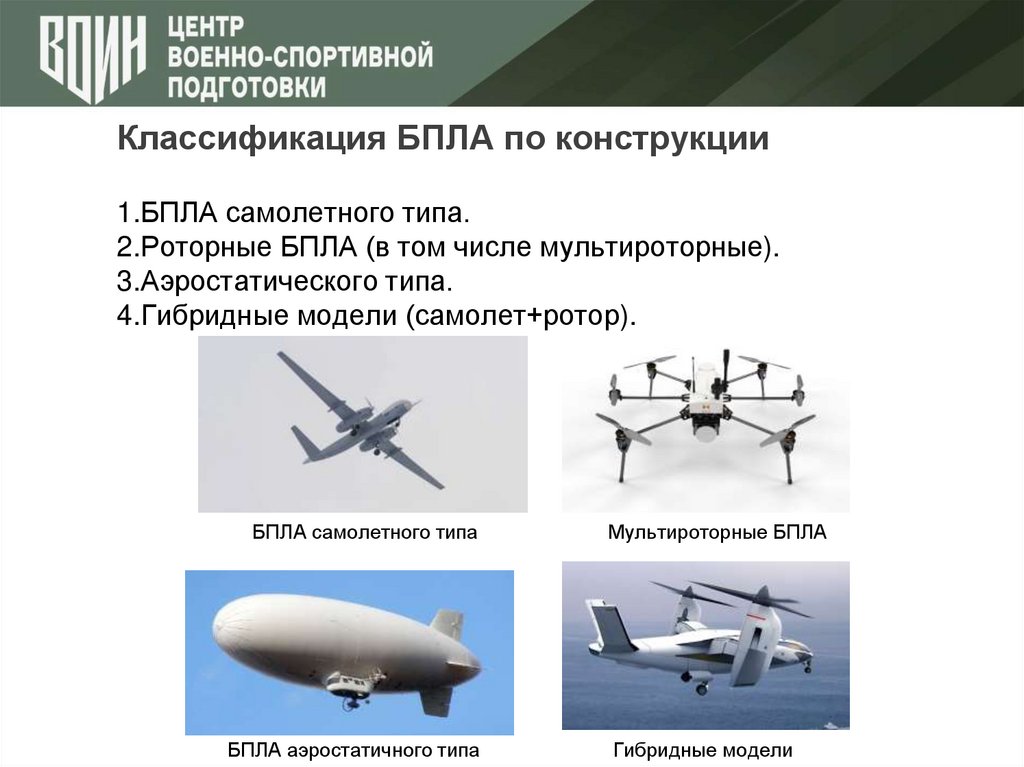

Классификация БПЛА по конструкции
1.БПЛА самолетного типа.
2.Роторные БПЛА (в том числе мультироторные).
3.Аэростатического типа.
4.Гибридные модели (самолет+ротор).
БПЛА самолетного типа
БПЛА аэростатичного типа
Мультироторные БПЛА
Гибридные модели

7.

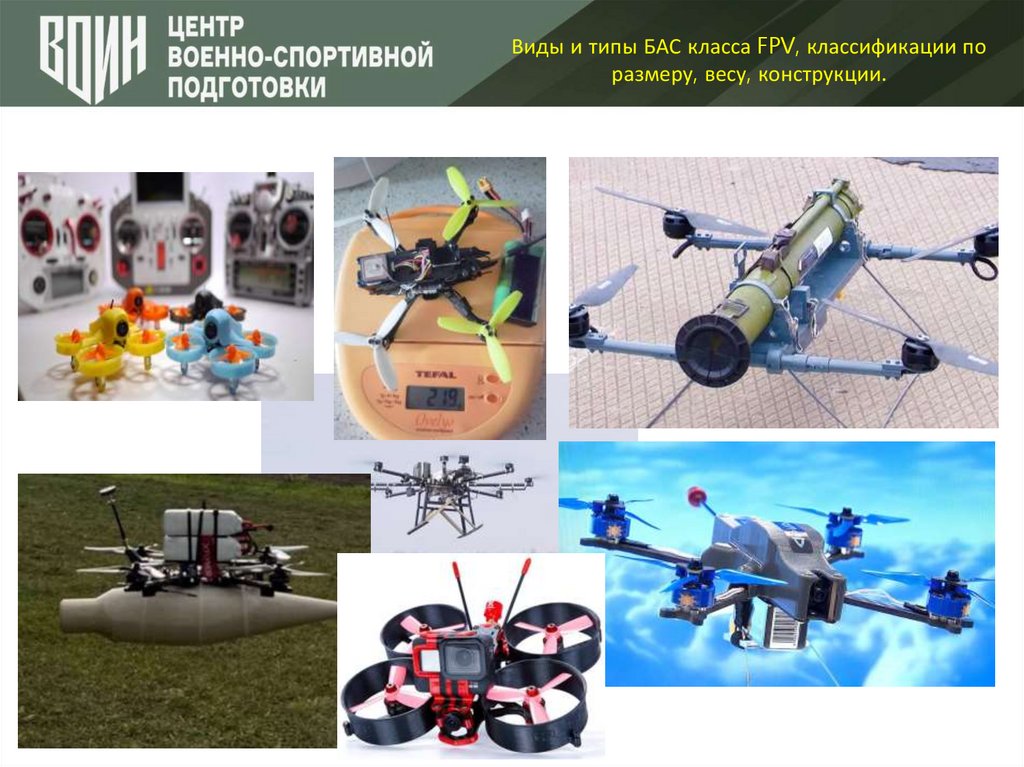

Виды и типы БАС класса FPV, классификации по
размеру, весу, конструкции.

8.

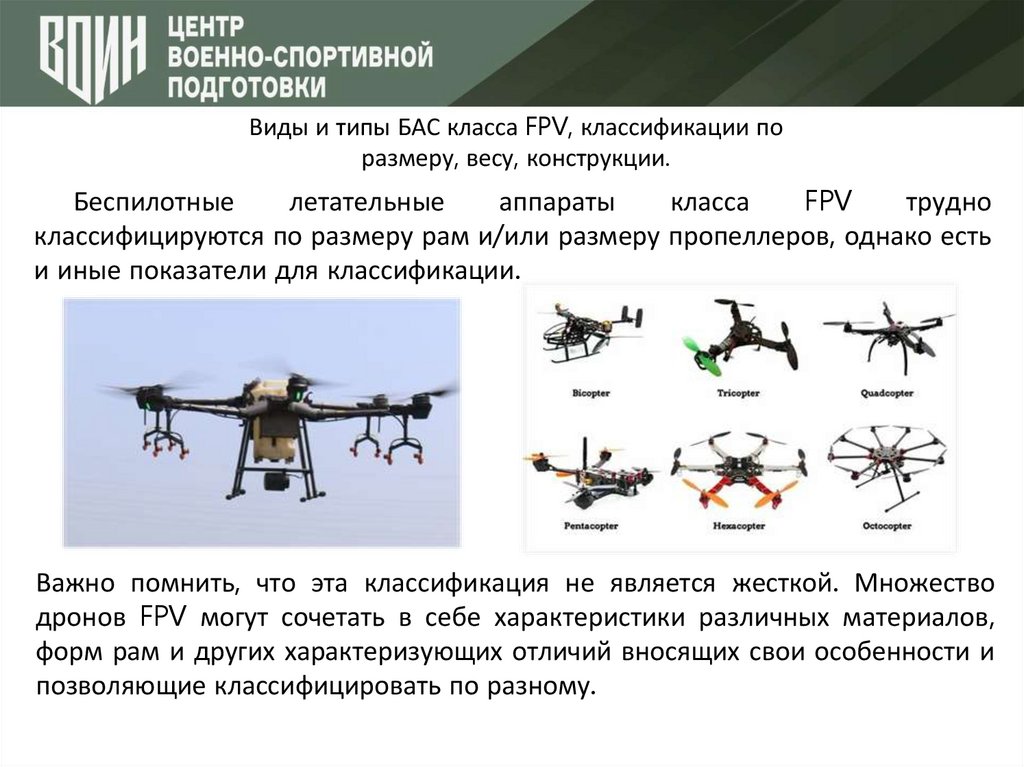

Виды и типы БАС класса FPV, классификации по
размеру, весу, конструкции.
Беспилотные
летательные
аппараты
класса
FPV
трудно
классифицируются по размеру рам и/или размеру пропеллеров, однако есть
и иные показатели для классификации.
Важно помнить, что эта классификация не является жесткой. Множество
дронов FPV могут сочетать в себе характеристики различных материалов,
форм рам и других характеризующих отличий вносящих свои особенности и
позволяющие классифицировать по разному.

9.

10.

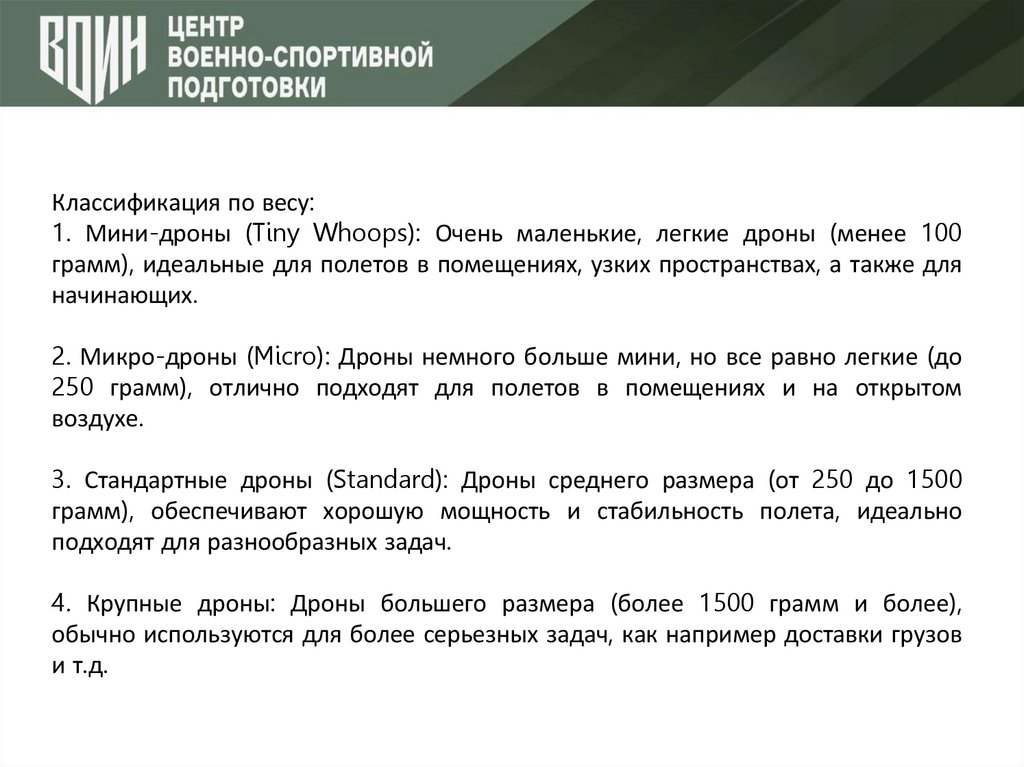

Классификация по весу:
1. Мини-дроны (Tiny Whoops): Очень маленькие, легкие дроны (менее 100
грамм), идеальные для полетов в помещениях, узких пространствах, а также для
начинающих.
2. Микро-дроны (Micro): Дроны немного больше мини, но все равно легкие (до
250 грамм), отлично подходят для полетов в помещениях и на открытом
воздухе.
3. Стандартные дроны (Standard): Дроны среднего размера (от 250 до 1500
грамм), обеспечивают хорошую мощность и стабильность полета, идеально
подходят для разнообразных задач.
4. Крупные дроны: Дроны большего размера (более 1500 грамм и более),
обычно используются для более серьезных задач, как например доставки грузов
и т.д.

11.

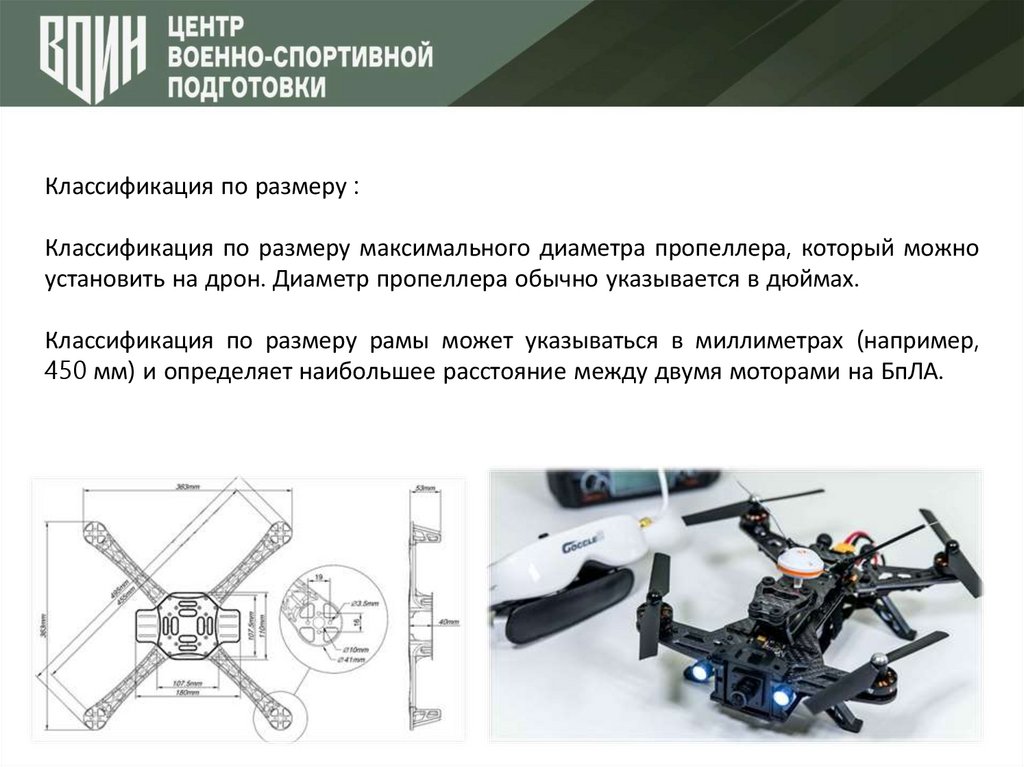

Классификация по размеру :
Классификация по размеру максимального диаметра пропеллера, который можно
установить на дрон. Диаметр пропеллера обычно указывается в дюймах.
Классификация по размеру рамы может указываться в миллиметрах (например,
450 мм) и определяет наибольшее расстояние между двумя моторами на БпЛА.

12.

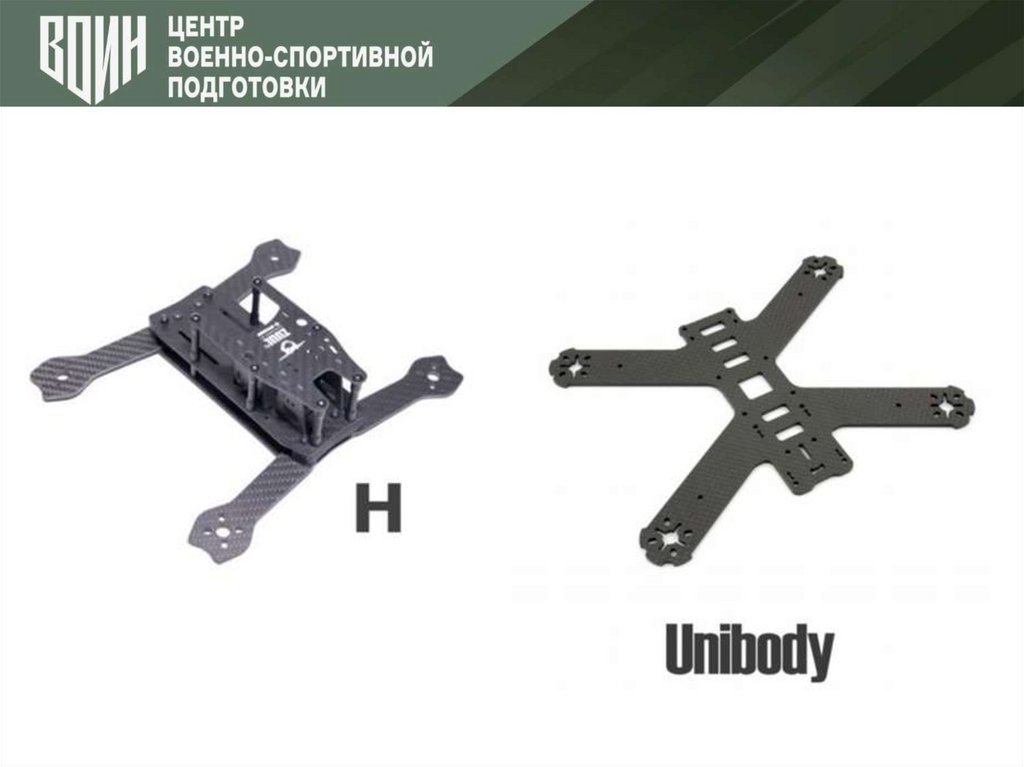

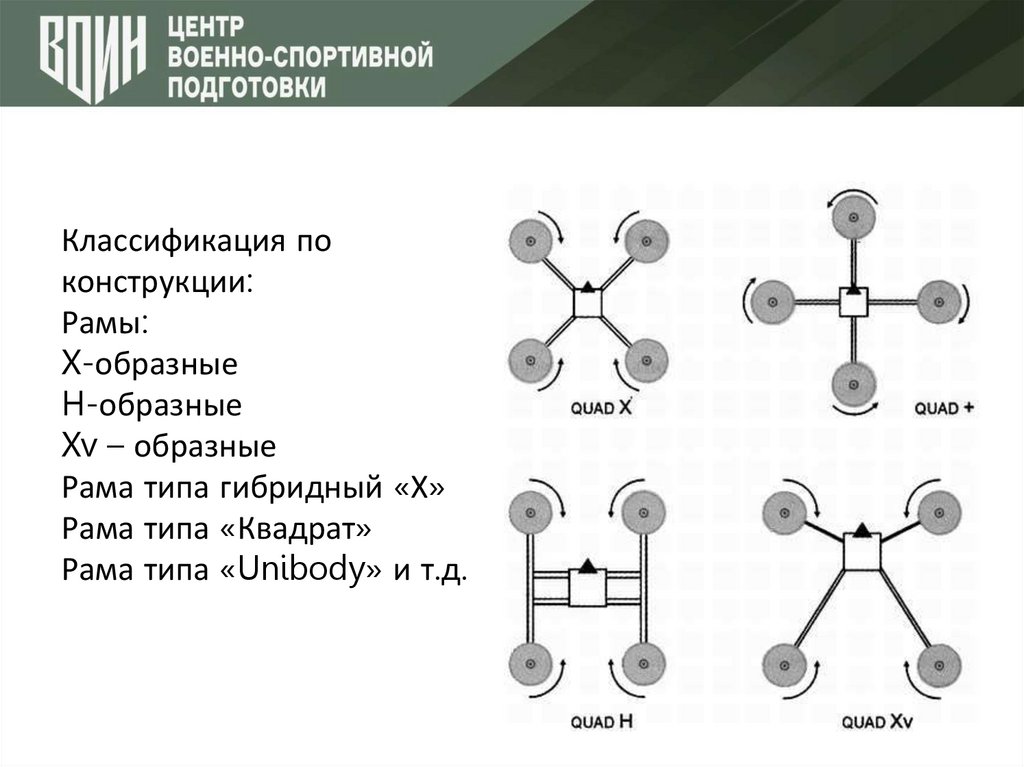

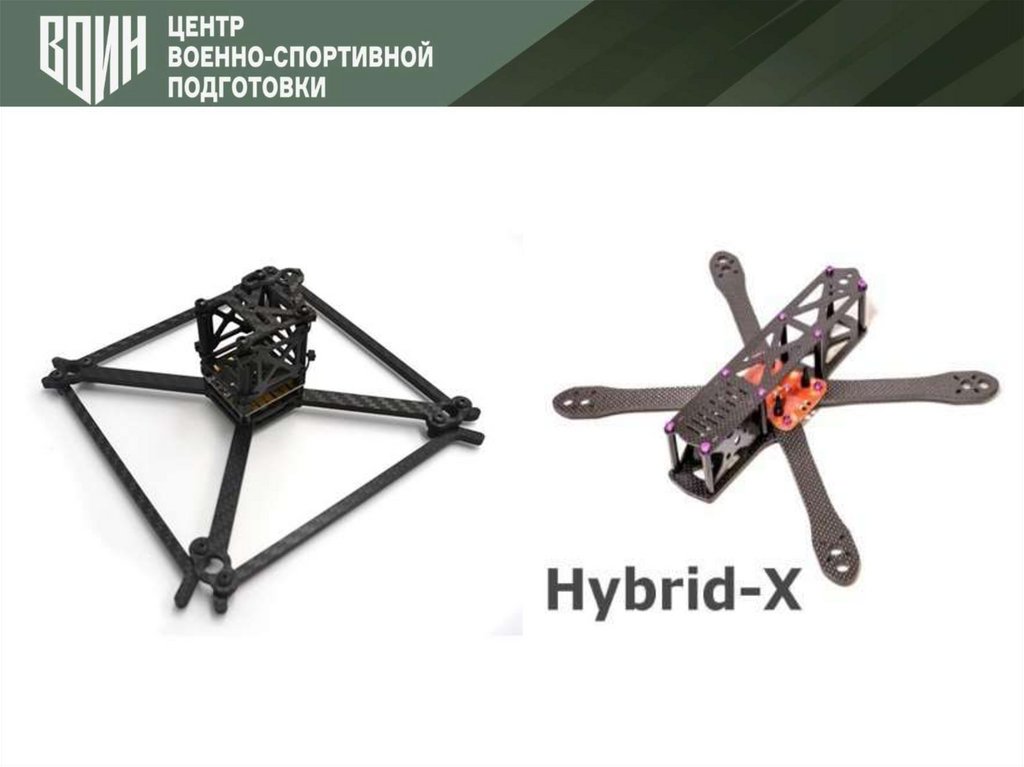

Классификация по
конструкции:
Рамы:
X-образные
H-образные
Xv – образные
Рама типа гибридный «Х»
Рама типа «Квадрат»
Рама типа «Unibody» и т.д.

13.

14.

15.

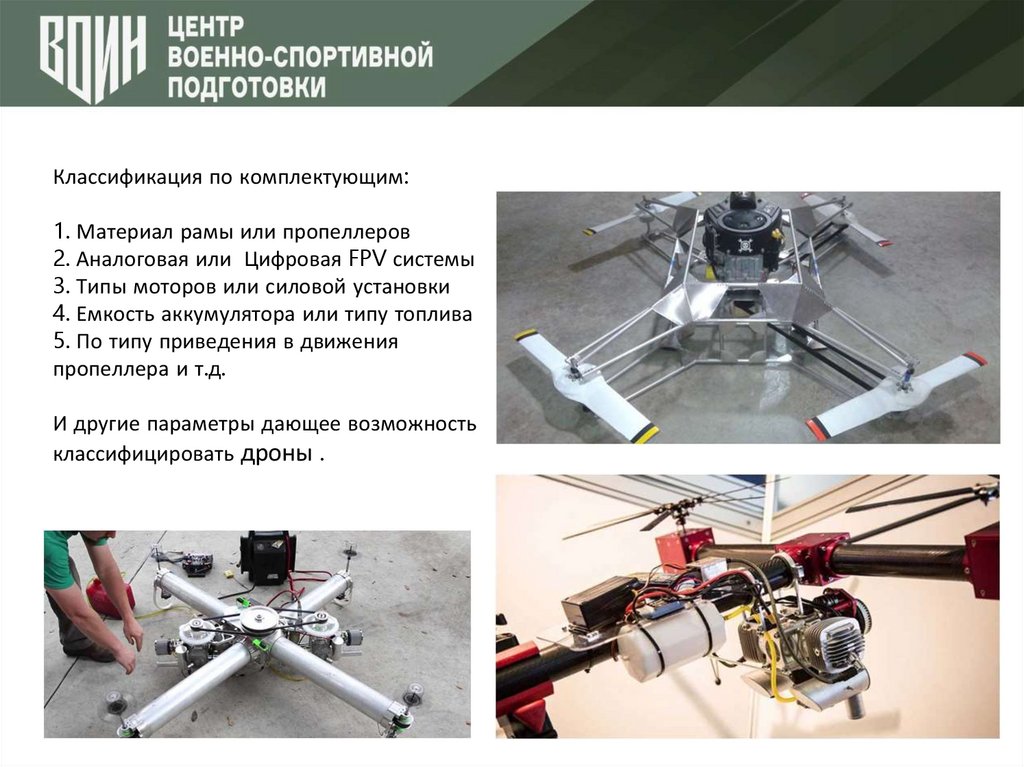

Классификация по комплектующим:
1. Материал рамы или пропеллеров
2. Аналоговая или Цифровая FPV системы
3. Типы моторов или силовой установки
4. Емкость аккумулятора или типу топлива
5. По типу приведения в движения
пропеллера и т.д.
И другие параметры дающее возможность
классифицировать дроны .

16.

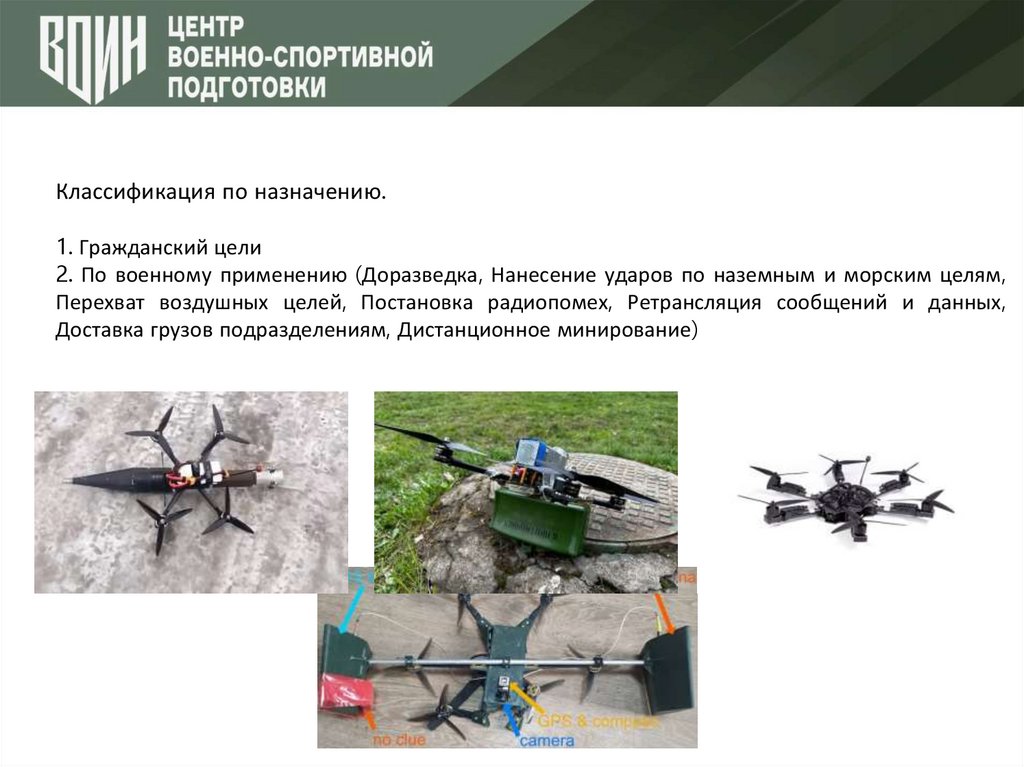

Классификация по назначению.
1. Гражданский цели
2. По военному применению (Доразведка, Нанесение ударов по наземным и морским целям,
Перехват воздушных целей, Постановка радиопомех, Ретрансляция сообщений и данных,
Доставка грузов подразделениям, Дистанционное минирование)

17.

Преимущества и недостатки FPV дронов и
систем такого класса

18.

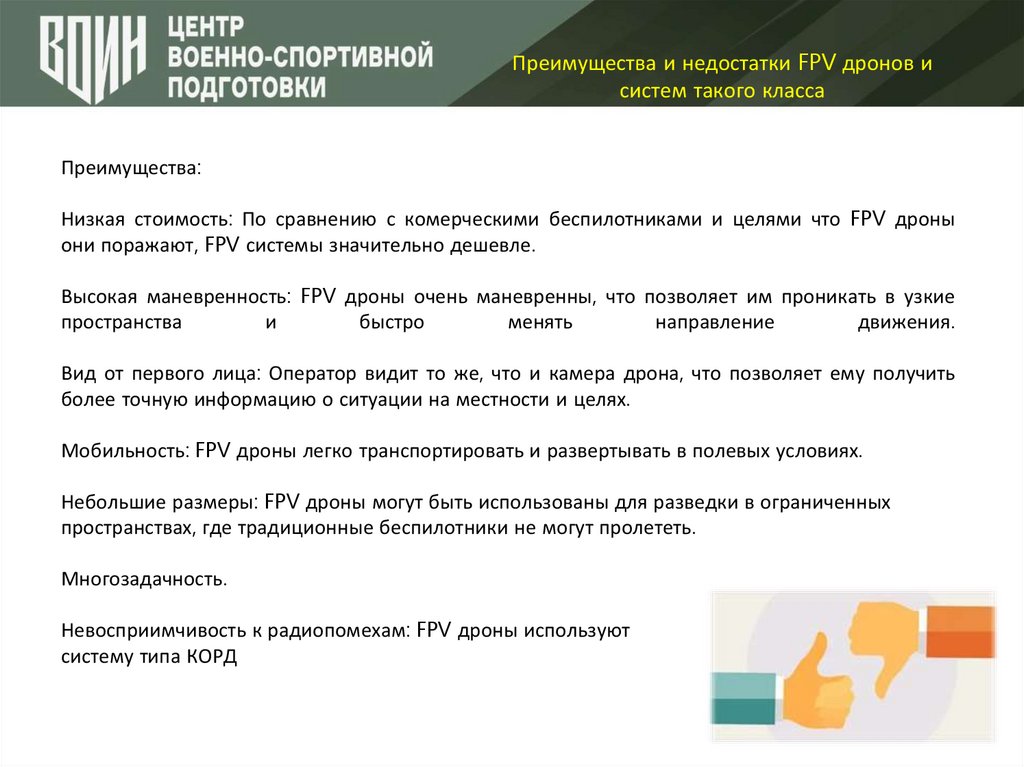

Преимущества и недостатки FPV дронов и
систем такого класса
Преимущества:
Низкая стоимость: По сравнению с комерческими беспилотниками и целями что FPV дроны
они поражают, FPV системы значительно дешевле.
Высокая маневренность: FPV дроны очень маневренны, что позволяет им проникать в узкие
пространства
и
быстро
менять
направление
движения.
Вид от первого лица: Оператор видит то же, что и камера дрона, что позволяет ему получить
более точную информацию о ситуации на местности и целях.
Мобильность: FPV дроны легко транспортировать и развертывать в полевых условиях.
Небольшие размеры: FPV дроны могут быть использованы для разведки в ограниченных
пространствах, где традиционные беспилотники не могут пролететь.
Многозадачность.
Невосприимчивость к радиопомехам: FPV дроны используют
систему типа КОРД

19.

Преимущества и недостатки FPV дронов и
систем такого класса

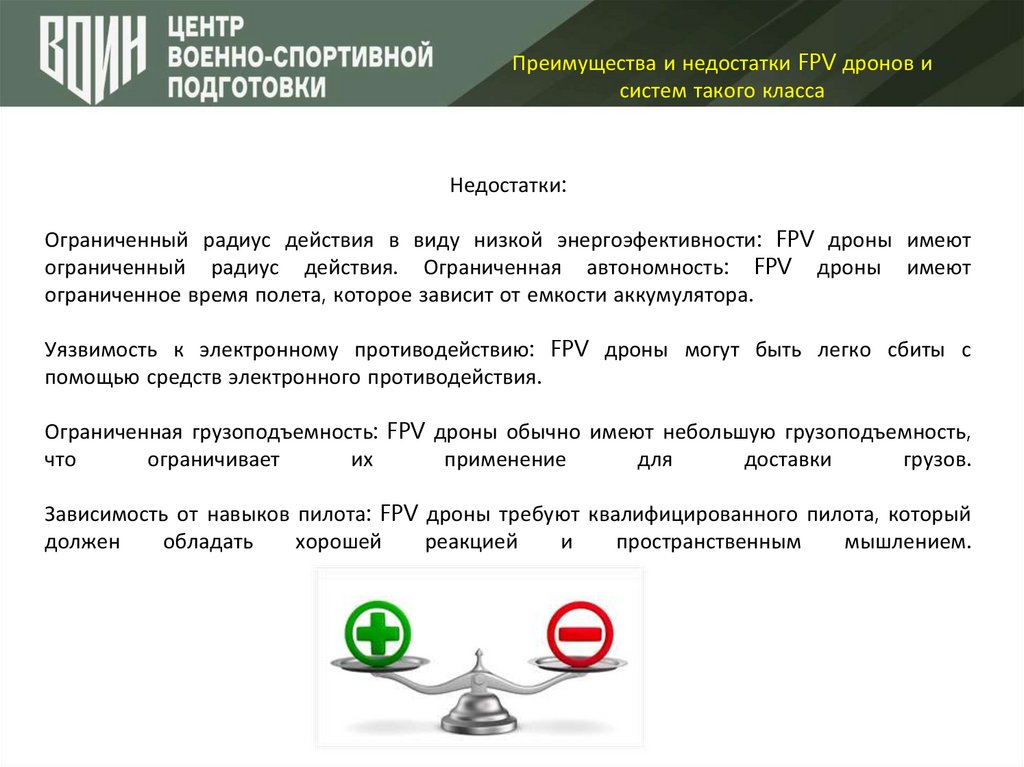

Недостатки:
Ограниченный радиус действия в виду низкой энергоэфективности: FPV дроны имеют
ограниченный радиус действия. Ограниченная автономность: FPV дроны имеют
ограниченное время полета, которое зависит от емкости аккумулятора.
Уязвимость к электронному противодействию: FPV дроны могут быть легко сбиты с
помощью средств электронного противодействия.
Ограниченная грузоподъемность: FPV дроны обычно имеют небольшую грузоподъемность,
что
ограничивает
их
применение
для
доставки
грузов.
Зависимость от навыков пилота: FPV дроны требуют квалифицированного пилота, который
должен
обладать
хорошей
реакцией
и
пространственным
мышлением.

20.

Сферы гражданского применения БПЛА

21.

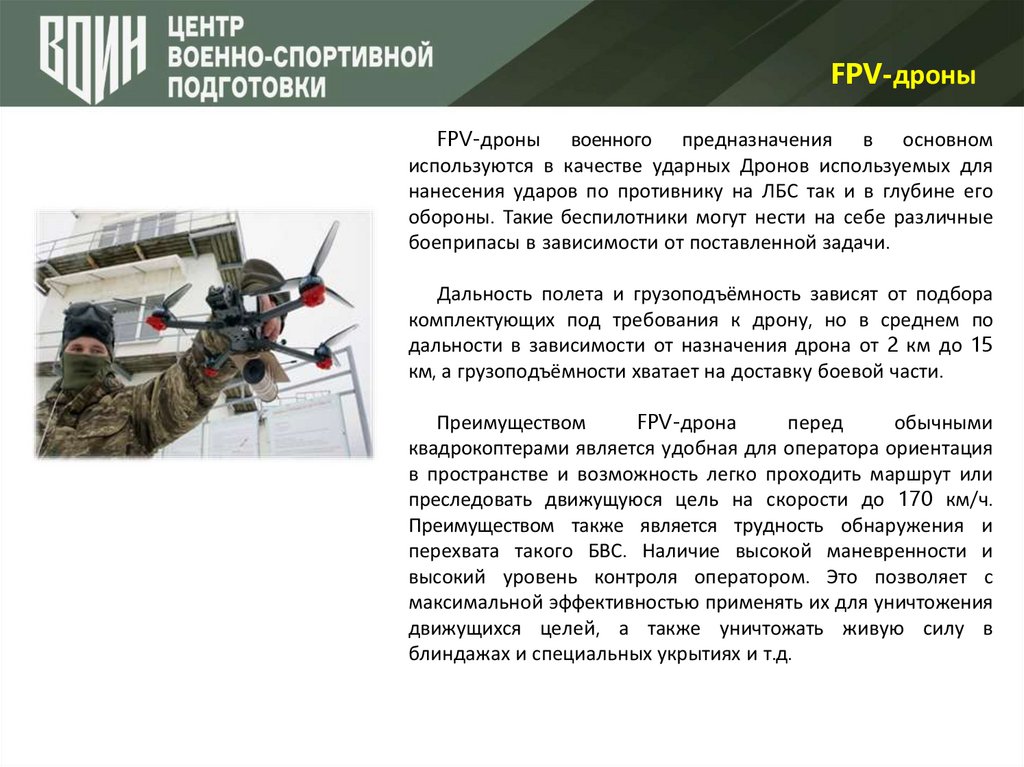

FPV-дроны
FPV-дроны военного предназначения в основном
используются в качестве ударных Дронов используемых для
нанесения ударов по противнику на ЛБС так и в глубине его
обороны. Такие беспилотники могут нести на себе различные
боеприпасы в зависимости от поставленной задачи.
Дальность полета и грузоподъёмность зависят от подбора
комплектующих под требования к дрону, но в среднем по
дальности в зависимости от назначения дрона от 2 км до 15
км, а грузоподъёмности хватает на доставку боевой части.
Преимуществом
FPV-дрона
перед
обычными
квадрокоптерами является удобная для оператора ориентация
в пространстве и возможность легко проходить маршрут или
преследовать движущуюся цель на скорости до 170 км/ч.
Преимуществом также является трудность обнаружения и
перехвата такого БВС. Наличие высокой маневренности и
высокий уровень контроля оператором. Это позволяет с
максимальной эффективностью применять их для уничтожения
движущихся целей, а также уничтожать живую силу в
блиндажах и специальных укрытиях и т.д.

22.

Спасибо за внимание!
