Трехфазные электрические цепи (Тема 3.2)

1.

3.2 Трехфазные электрические
цепи

2.

Программа
Элементы трехфазной системы
Получение тока и напряжения в трехфазной
системе
Векторные диаграммы
Соединение обмоток трехфазного
генератора «звездой» и «треугольником»
Соединение потребителей «звездой» и
«треугольником»
Электрические схемы
Векторные диаграммы линейных и фазных

3.

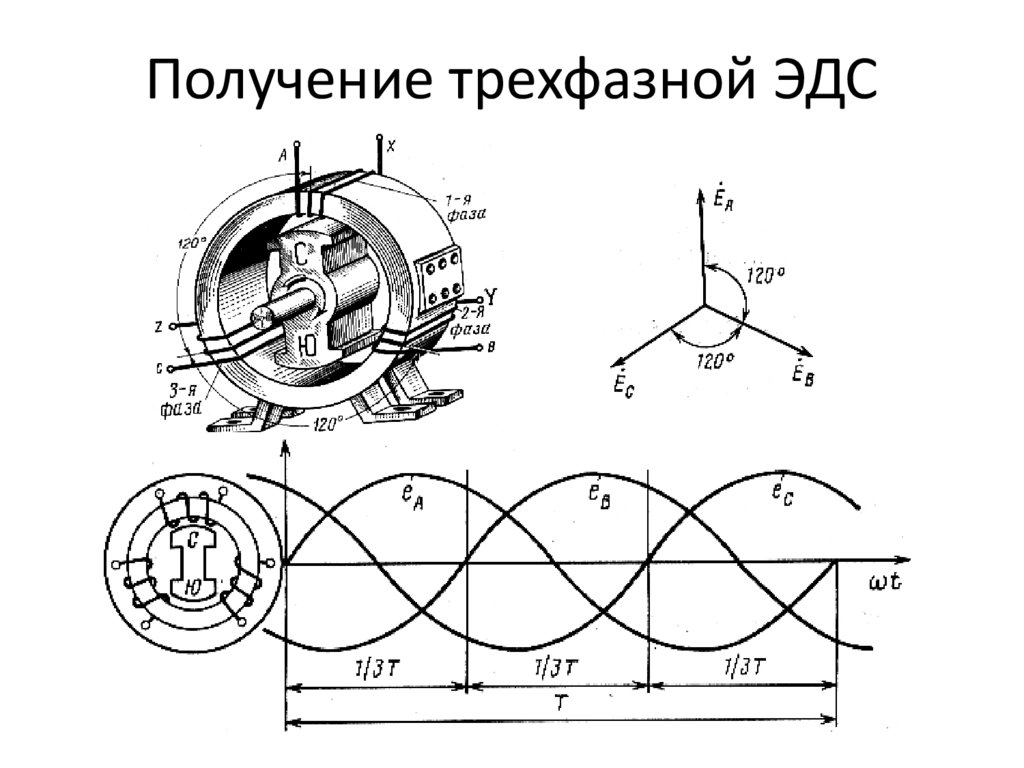

Получение трехфазной ЭДС

4.

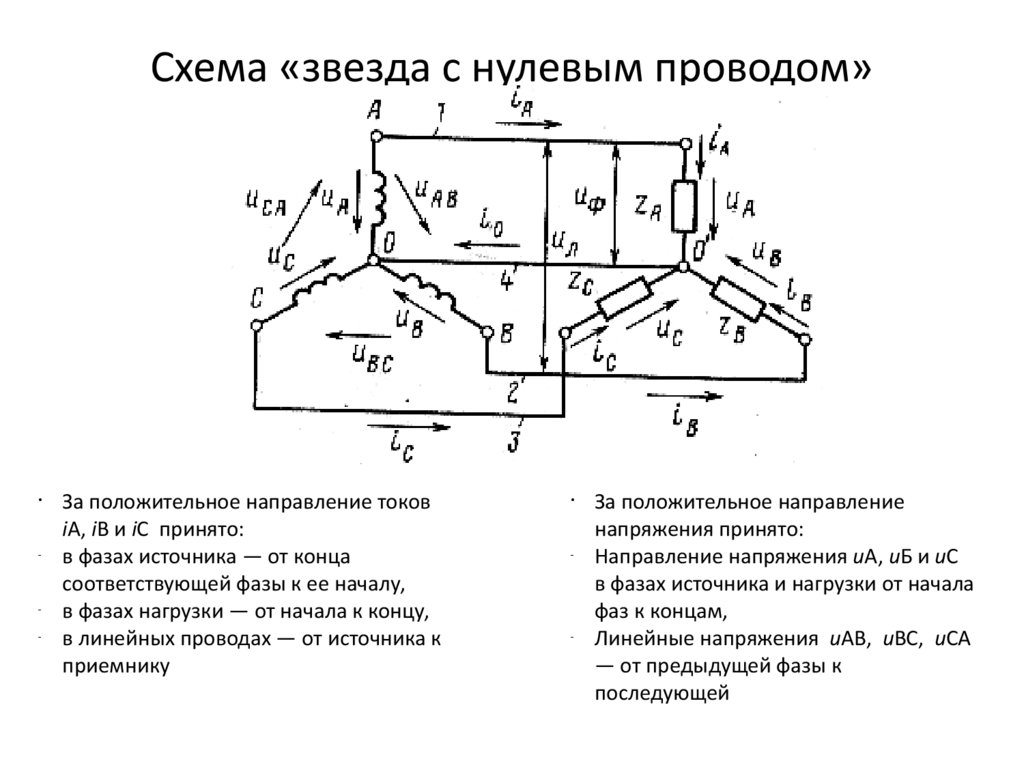

Схема «звезда с нулевым проводом»
-
-
За положительное направление токов
iA, iB и iС принято:
в фазах источника — от конца
соответствующей фазы к ее началу,
в фазах нагрузки — от начала к концу,
в линейных проводах — от источника к
приемнику
-
-
За положительное направление
напряжения принято:
Направление напряжения иА, иБ и иС
в фазах источника и нагрузки от начала
фаз к концам,
Линейные напряжения иАВ, иВС, иСА
— от предыдущей фазы к
последующей

5.

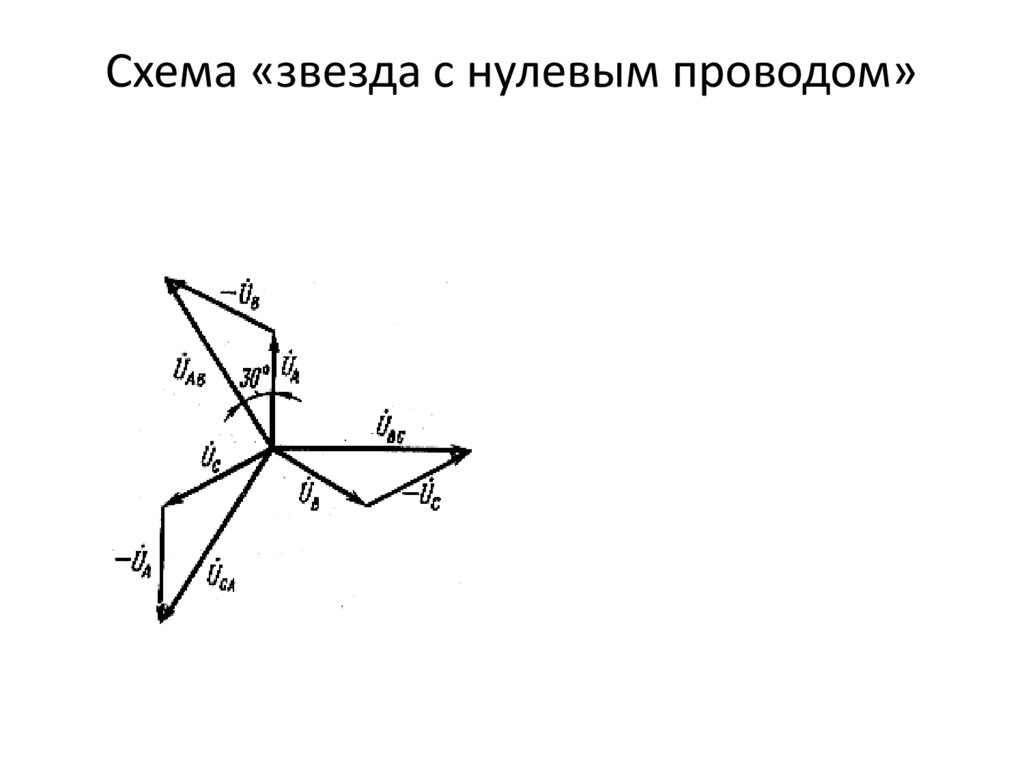

Схема «звезда с нулевым проводом»

6.

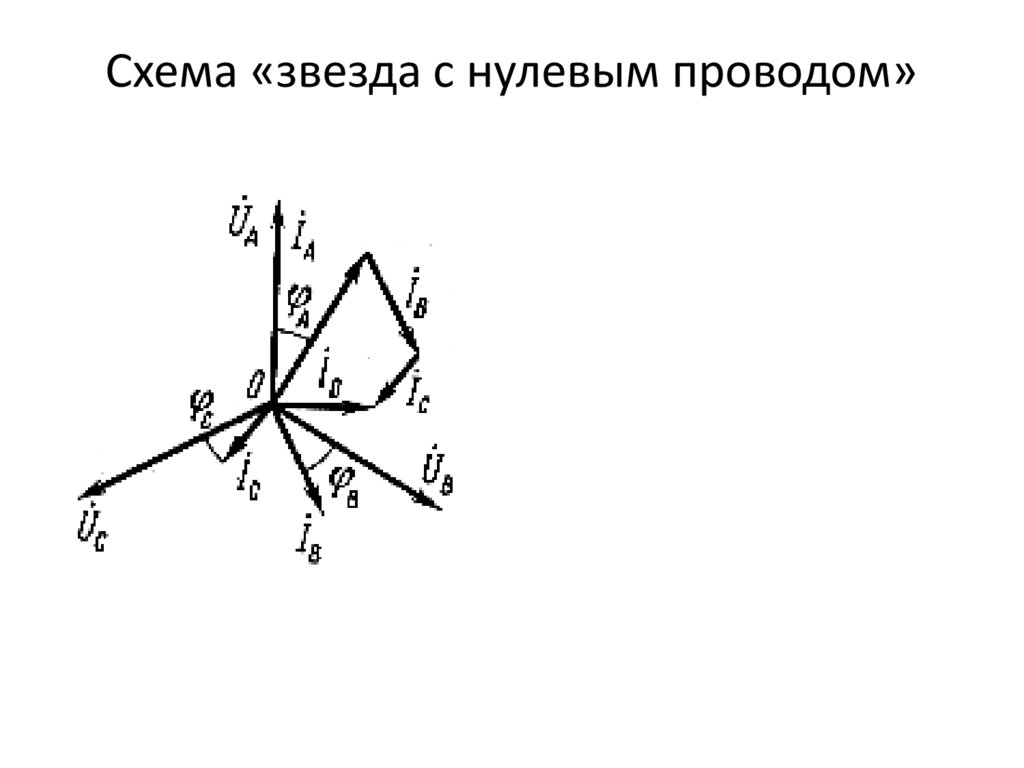

Схема «звезда с нулевым проводом»

7.

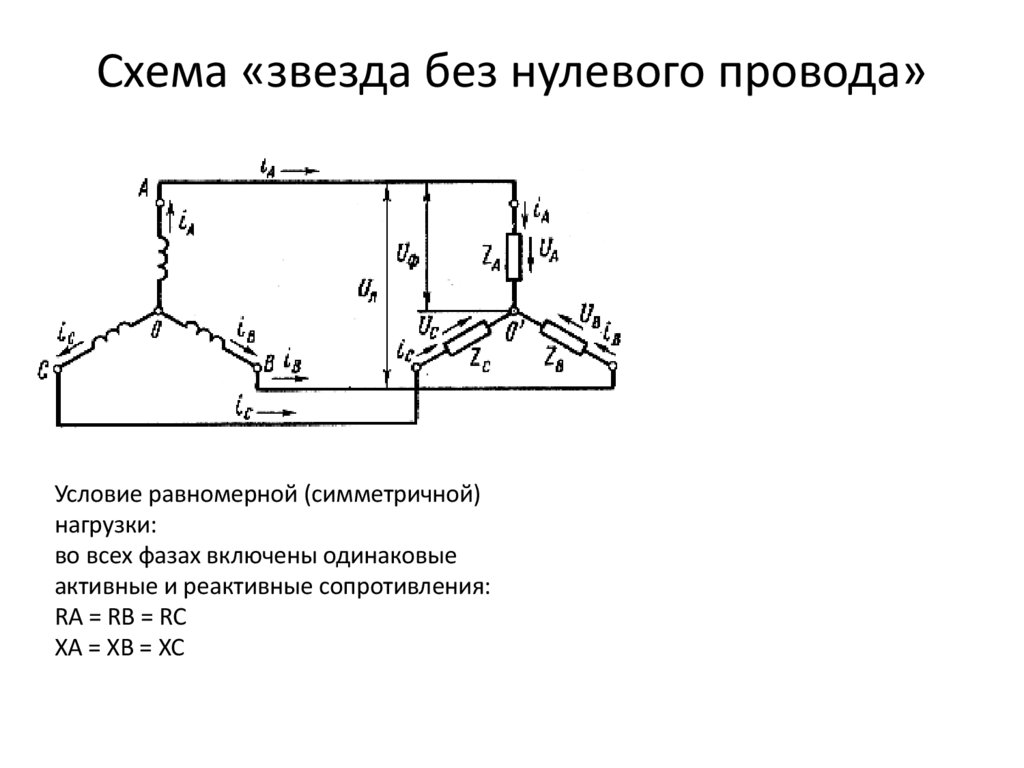

Схема «звезда без нулевого провода»
Условие равномерной (симметричной)
нагрузки:
во всех фазах включены одинаковые
активные и реактивные сопротивления:
RA = RВ = RC
ХА = ХВ = ХС

8.

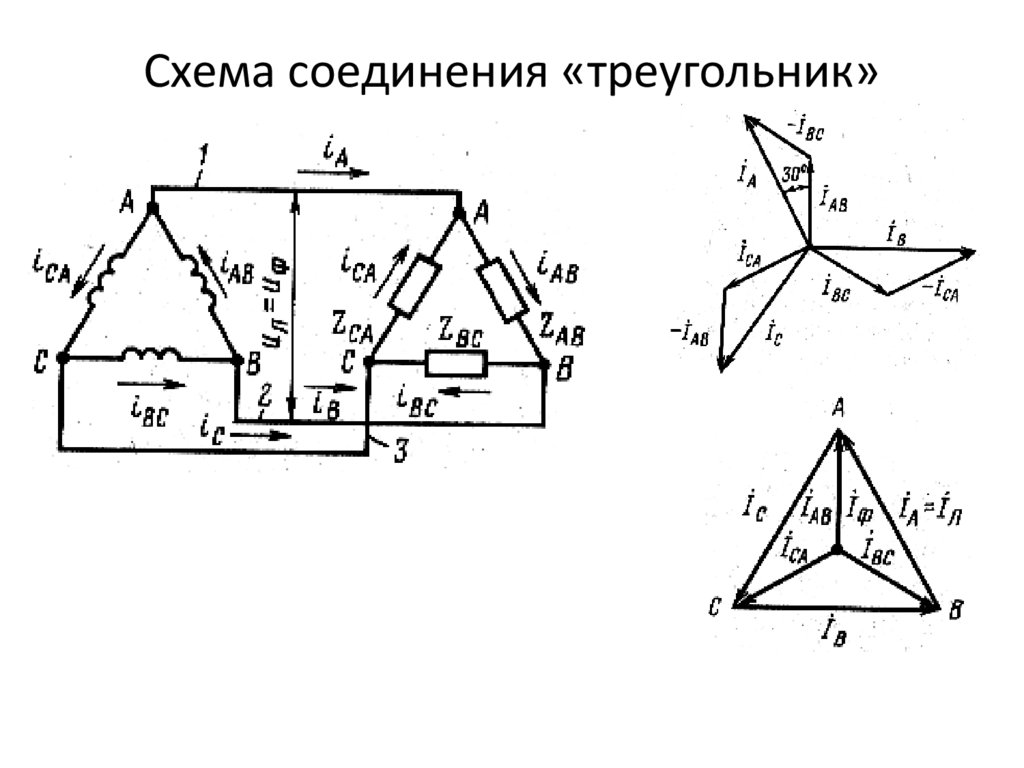

Схема соединения «треугольник»

9.

Мощность трехфазной системы
