Типы, виды и устройства ЖК-монитора

1. Типы,виды и устройства ЖК-монитора

Выполнил Апозян Ночевкин
Кск-21

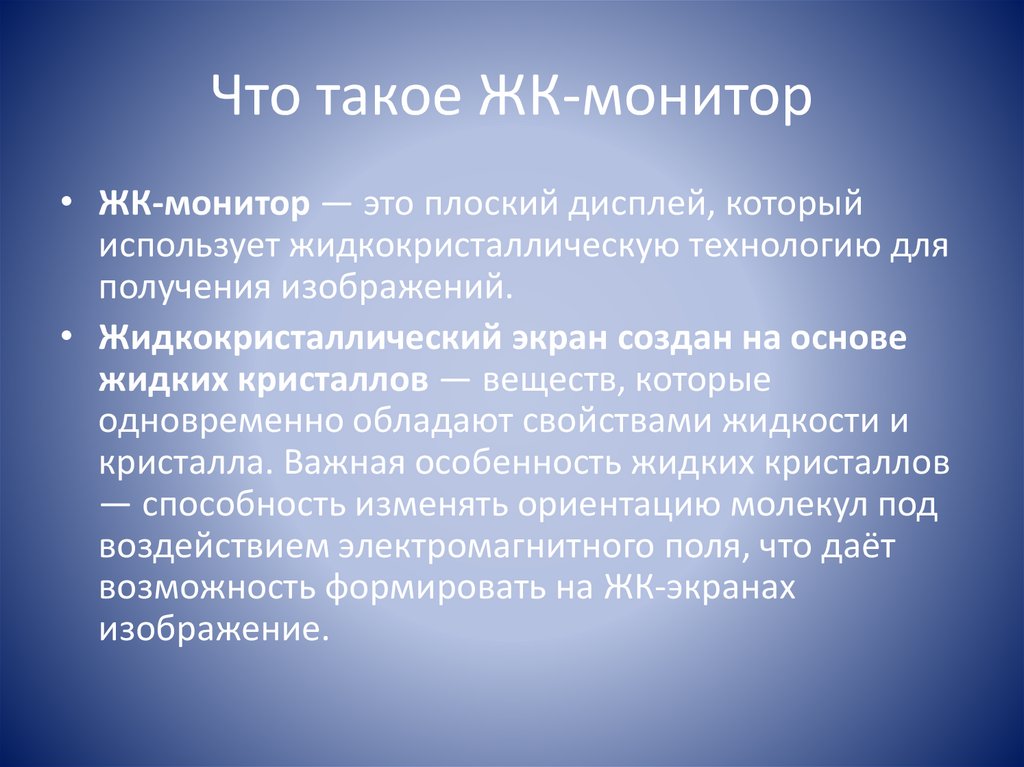

2. Что такое ЖК-монитор

• ЖК-монитор — это плоский дисплей, который
использует жидкокристаллическую технологию для
получения изображений.
• Жидкокристаллический экран создан на основе
жидких кристаллов — веществ, которые
одновременно обладают свойствами жидкости и
кристалла. Важная особенность жидких кристаллов
— способность изменять ориентацию молекул под
воздействием электромагнитного поля, что даёт
возможность формировать на ЖК-экранах
изображение.

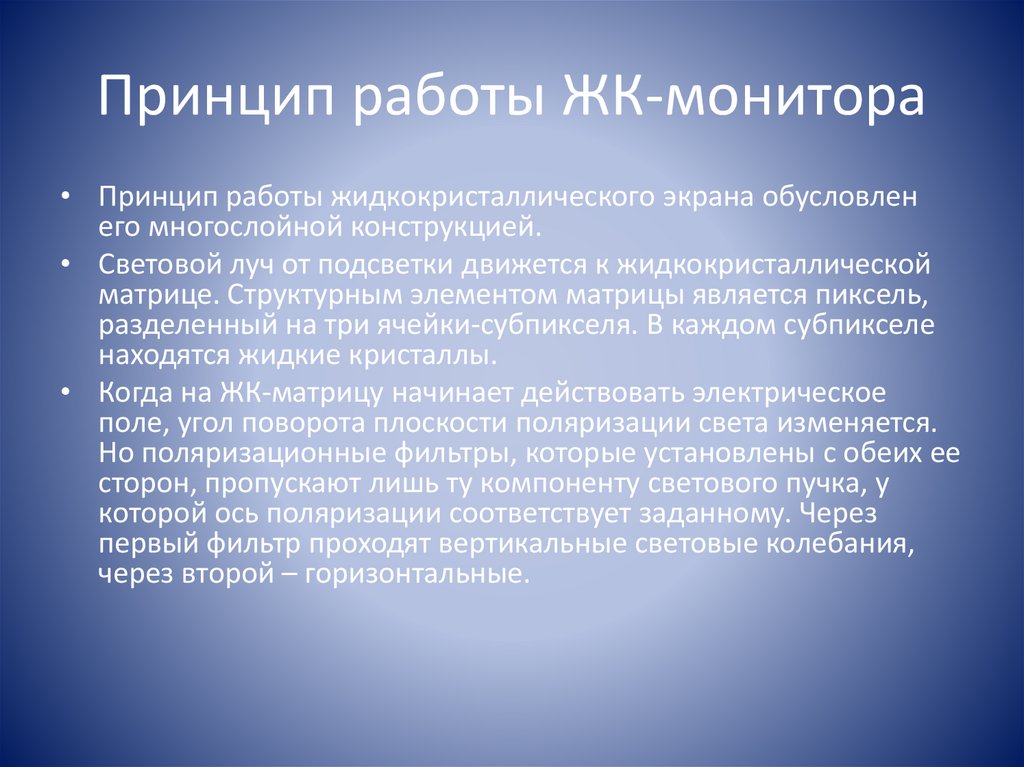

3. Принцип работы ЖК-монитора

• Принцип работы жидкокристаллического экрана обусловлен
его многослойной конструкцией.
• Световой луч от подсветки движется к жидкокристаллической
матрице. Структурным элементом матрицы является пиксель,
разделенный на три ячейки-субпикселя. В каждом субпикселе
находятся жидкие кристаллы.
• Когда на ЖК-матрицу начинает действовать электрическое
поле, угол поворота плоскости поляризации света изменяется.
Но поляризационные фильтры, которые установлены с обеих ее
сторон, пропускают лишь ту компоненту светового пучка, у
которой ось поляризации соответствует заданному. Через
первый фильтр проходят вертикальные световые колебания,
через второй – горизонтальные.

4.

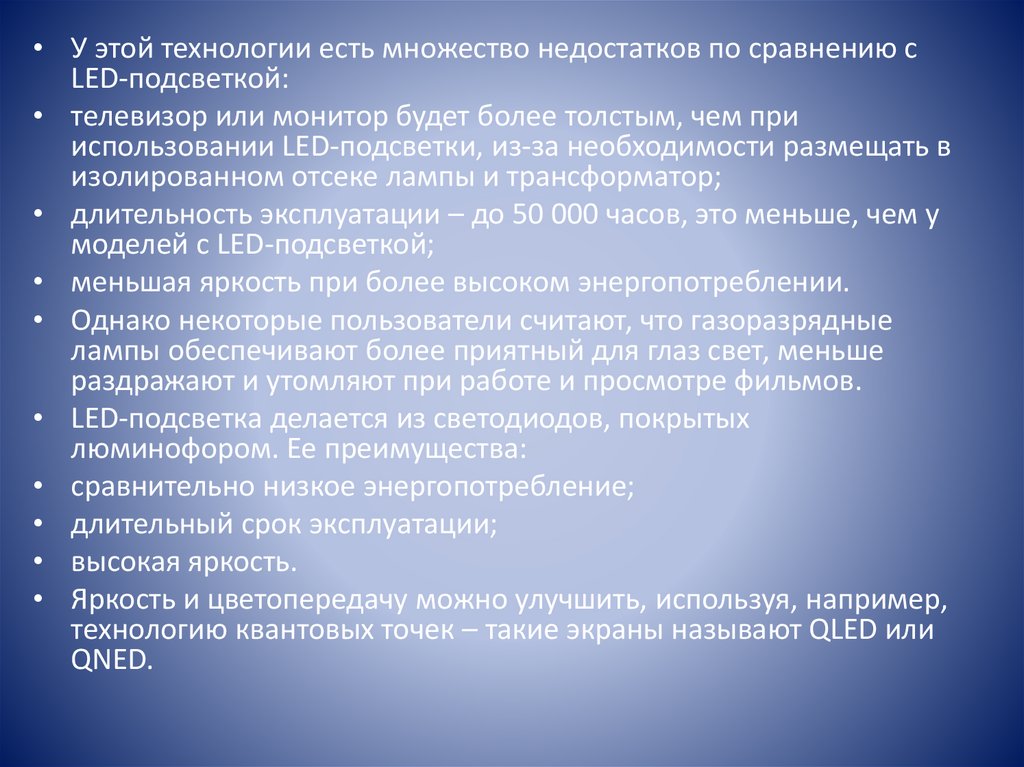

• У этой технологии есть множество недостатков по сравнению с
LED-подсветкой:
• телевизор или монитор будет более толстым, чем при
использовании LED-подсветки, из-за необходимости размещать в
изолированном отсеке лампы и трансформатор;
• длительность эксплуатации – до 50 000 часов, это меньше, чем у
моделей с LED-подсветкой;
• меньшая яркость при более высоком энергопотреблении.
• Однако некоторые пользователи считают, что газоразрядные
лампы обеспечивают более приятный для глаз свет, меньше
раздражают и утомляют при работе и просмотре фильмов.
• LED-подсветка делается из светодиодов, покрытых
люминофором. Ее преимущества:
• сравнительно низкое энергопотребление;
• длительный срок эксплуатации;
• высокая яркость.
• Яркость и цветопередачу можно улучшить, используя, например,
технологию квантовых точек – такие экраны называют QLED или
QNED.

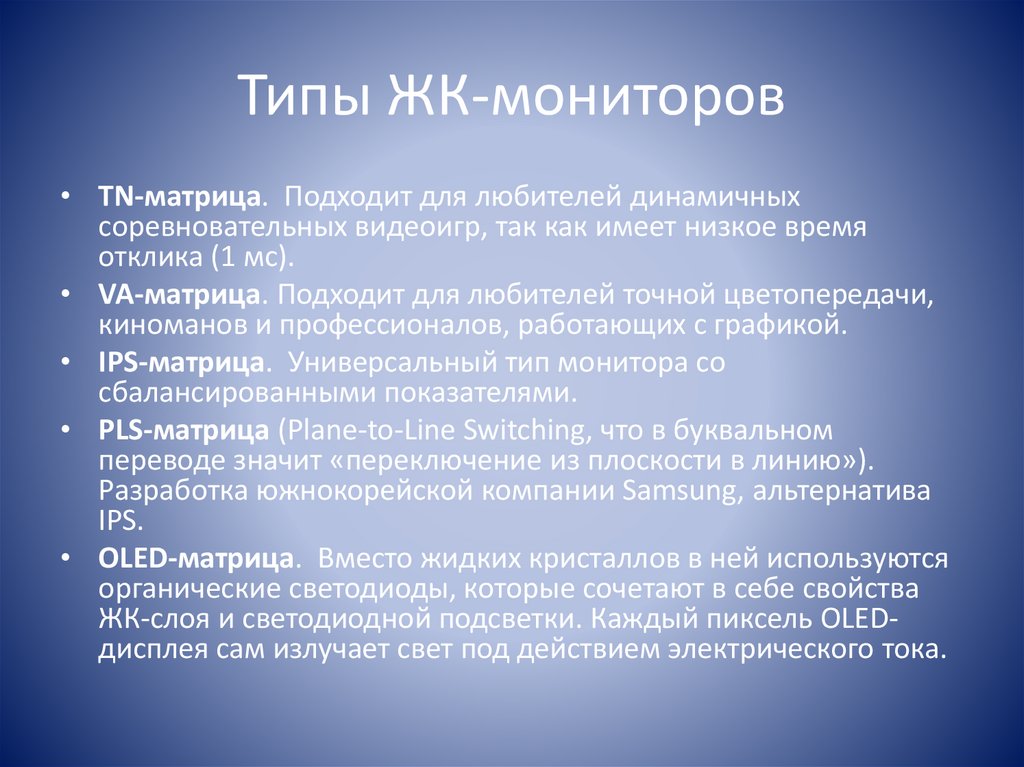

5. Типы ЖК-мониторов

• TN-матрица. Подходит для любителей динамичных
соревновательных видеоигр, так как имеет низкое время
отклика (1 мс).
• VA-матрица. Подходит для любителей точной цветопередачи,
киноманов и профессионалов, работающих с графикой.
• IPS-матрица. Универсальный тип монитора со
сбалансированными показателями.
• PLS-матрица (Plane-to-Line Switching, что в буквальном
переводе значит «переключение из плоскости в линию»).
Разработка южнокорейской компании Samsung, альтернатива
IPS.
• OLED-матрица. Вместо жидких кристаллов в ней используются
органические светодиоды, которые сочетают в себе свойства
ЖК-слоя и светодиодной подсветки. Каждый пиксель OLEDдисплея сам излучает свет под действием электрического тока.

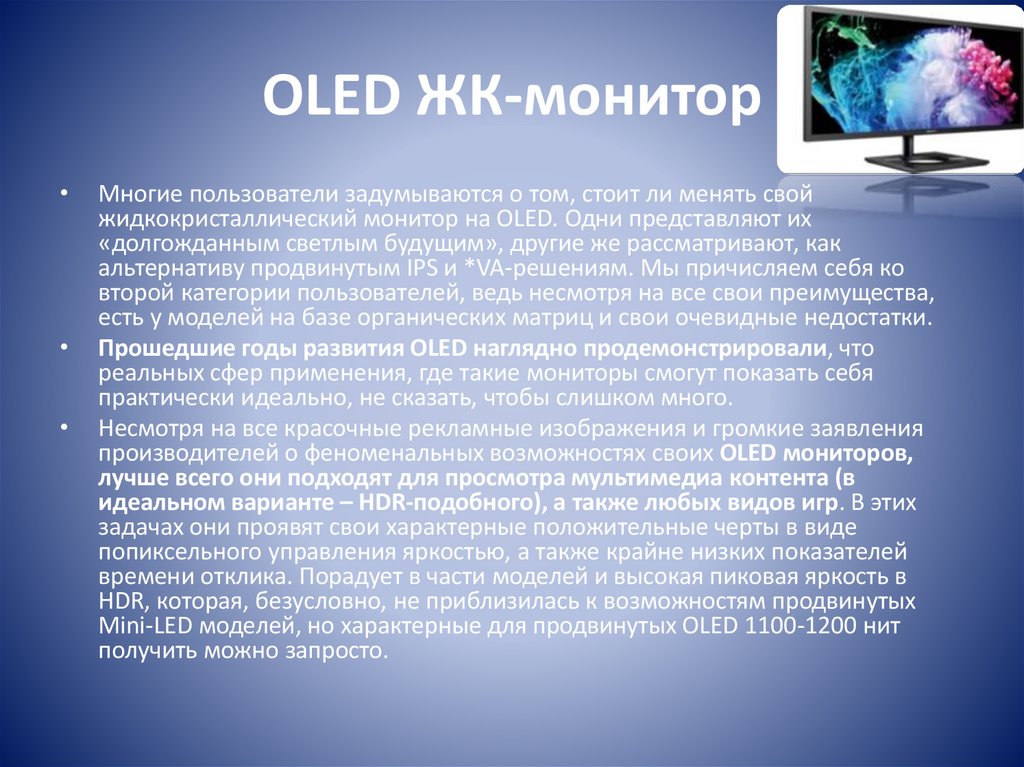

6. OLED ЖК-монитор

Многие пользователи задумываются о том, стоит ли менять свой
жидкокристаллический монитор на OLED. Одни представляют их
«долгожданным светлым будущим», другие же рассматривают, как
альтернативу продвинутым IPS и *VA-решениям. Мы причисляем себя ко
второй категории пользователей, ведь несмотря на все свои преимущества,
есть у моделей на базе органических матриц и свои очевидные недостатки.
Прошедшие годы развития OLED наглядно продемонстрировали, что
реальных сфер применения, где такие мониторы смогут показать себя
практически идеально, не сказать, чтобы слишком много.
Несмотря на все красочные рекламные изображения и громкие заявления
производителей о феноменальных возможностях своих OLED мониторов,
лучше всего они подходят для просмотра мультимедиа контента (в
идеальном варианте – HDR-подобного), а также любых видов игр. В этих
задачах они проявят свои характерные положительные черты в виде
попиксельного управления яркостью, а также крайне низких показателей
времени отклика. Порадует в части моделей и высокая пиковая яркость в
HDR, которая, безусловно, не приблизилась к возможностям продвинутых
Mini-LED моделей, но характерные для продвинутых OLED 1100-1200 нит
получить можно запросто.

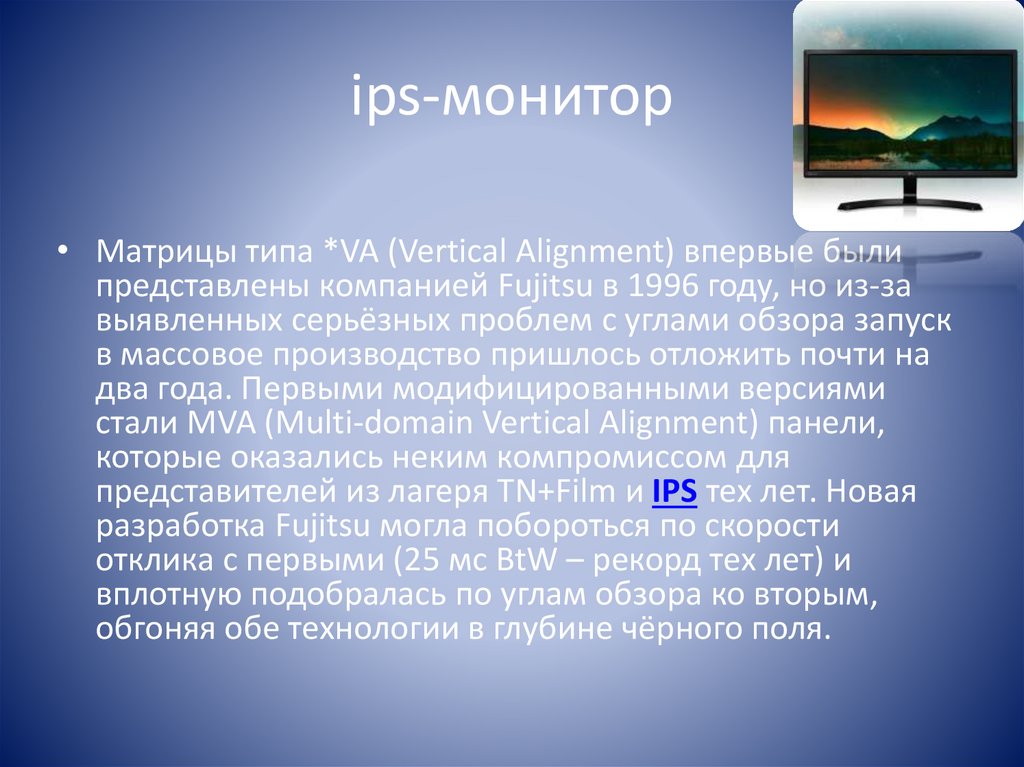

7. ips-монитор

• Матрицы типа *VA (Vertical Alignment) впервые были
представлены компанией Fujitsu в 1996 году, но из-за
выявленных серьёзных проблем с углами обзора запуск
в массовое производство пришлось отложить почти на
два года. Первыми модифицированными версиями
стали MVA (Multi-domain Vertical Alignment) панели,
которые оказались неким компромиссом для
представителей из лагеря TN+Film и IPS тех лет. Новая
разработка Fujitsu могла побороться по скорости
отклика с первыми (25 мс BtW – рекорд тех лет) и
вплотную подобралась по углам обзора ко вторым,
обгоняя обе технологии в глубине чёрного поля.

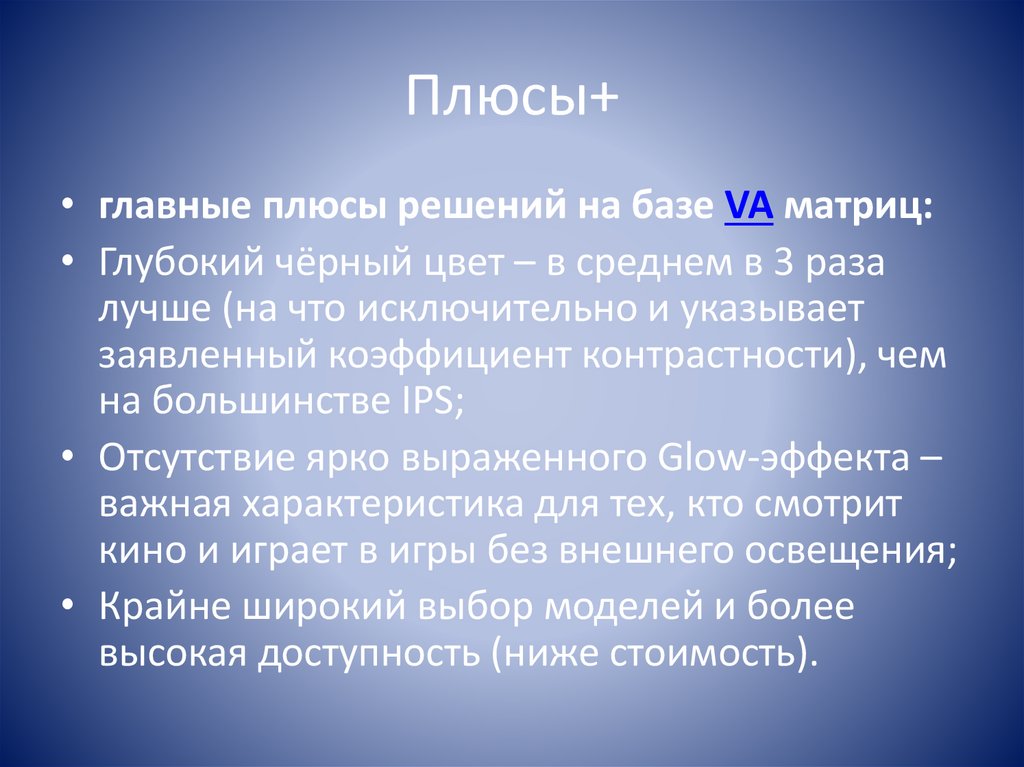

8. Плюсы+

• главные плюсы решений на базе VA матриц:
• Глубокий чёрный цвет – в среднем в 3 раза
лучше (на что исключительно и указывает
заявленный коэффициент контрастности), чем
на большинстве IPS;
• Отсутствие ярко выраженного Glow-эффекта –
важная характеристика для тех, кто смотрит
кино и играет в игры без внешнего освещения;
• Крайне широкий выбор моделей и более
высокая доступность (ниже стоимость).

9.

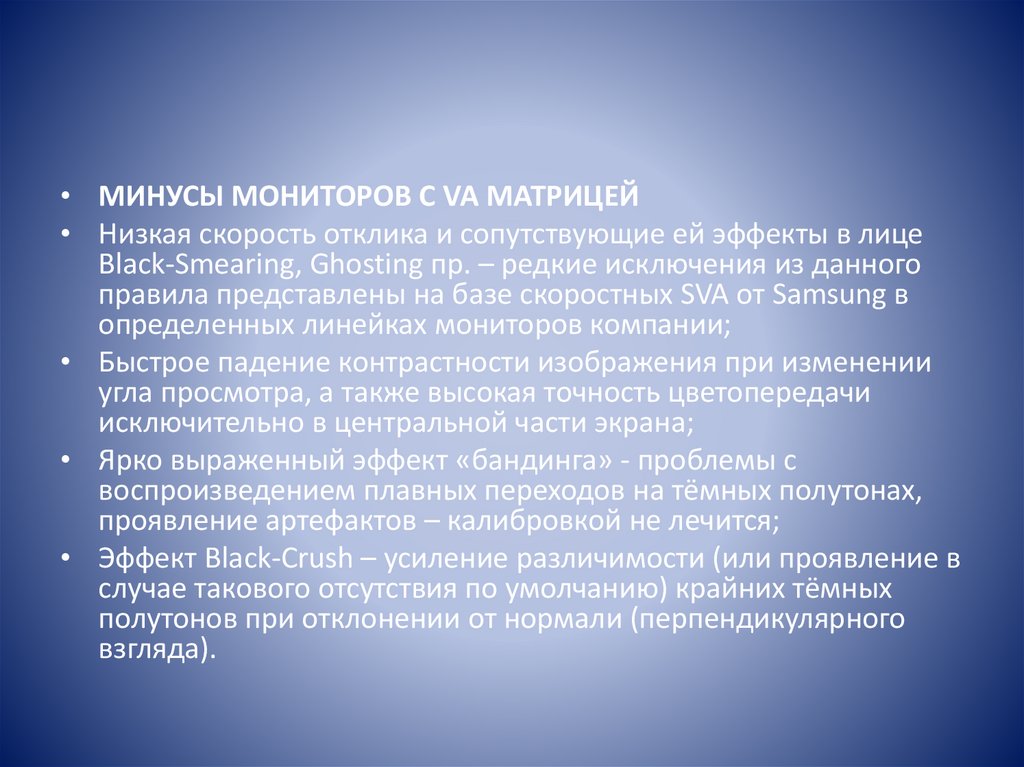

• МИНУСЫ МОНИТОРОВ С VA МАТРИЦЕЙ
• Низкая скорость отклика и сопутствующие ей эффекты в лице
Black-Smearing, Ghosting пр. – редкие исключения из данного
правила представлены на базе скоростных SVA от Samsung в
определенных линейках мониторов компании;
• Быстрое падение контрастности изображения при изменении
угла просмотра, а также высокая точность цветопередачи
исключительно в центральной части экрана;
• Ярко выраженный эффект «бандинга» - проблемы с
воспроизведением плавных переходов на тёмных полутонах,
проявление артефактов – калибровкой не лечится;
• Эффект Black-Crush – усиление различимости (или проявление в
случае такового отсутствия по умолчанию) крайних тёмных
полутонов при отклонении от нормали (перпендикулярного
взгляда).

10. конец
