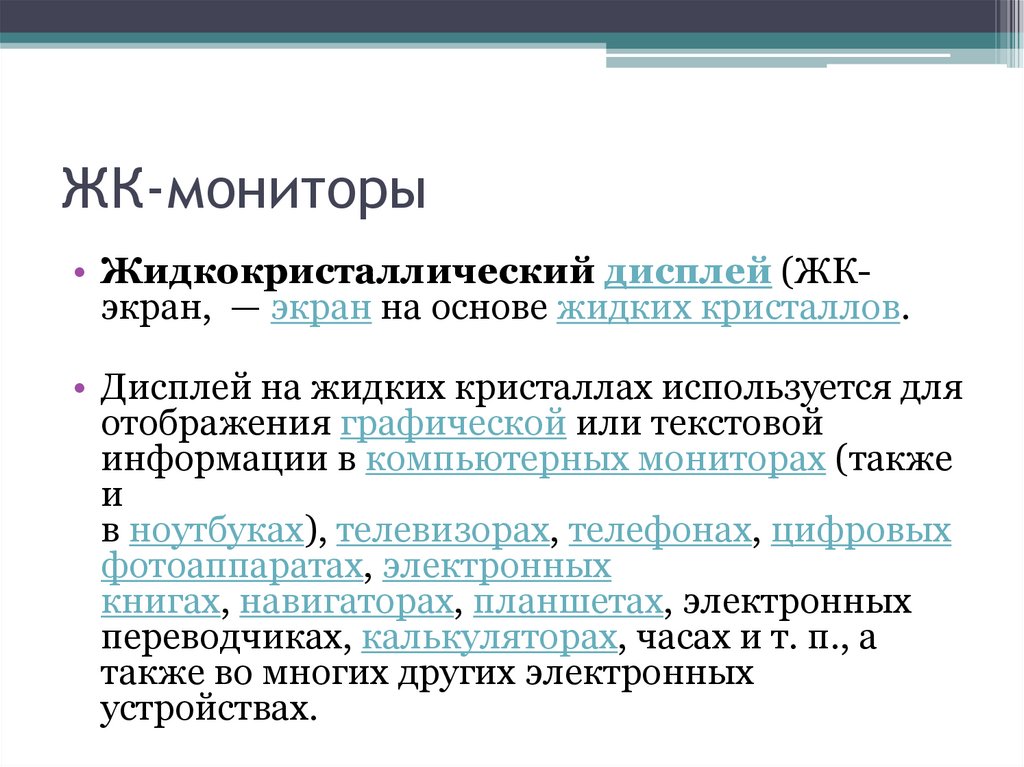

2. ЖК-мониторы

• Жидкокристаллический дисплей (ЖКэкран, — экран на основе жидких кристаллов.
• Дисплей на жидких кристаллах используется для
отображения графической или текстовой
информации в компьютерных мониторах (также
и
в ноутбуках), телевизорах, телефонах, цифровых
фотоаппаратах, электронных
книгах, навигаторах, планшетах, электронных
переводчиках, калькуляторах, часах и т. п., а
также во многих других электронных
устройствах.

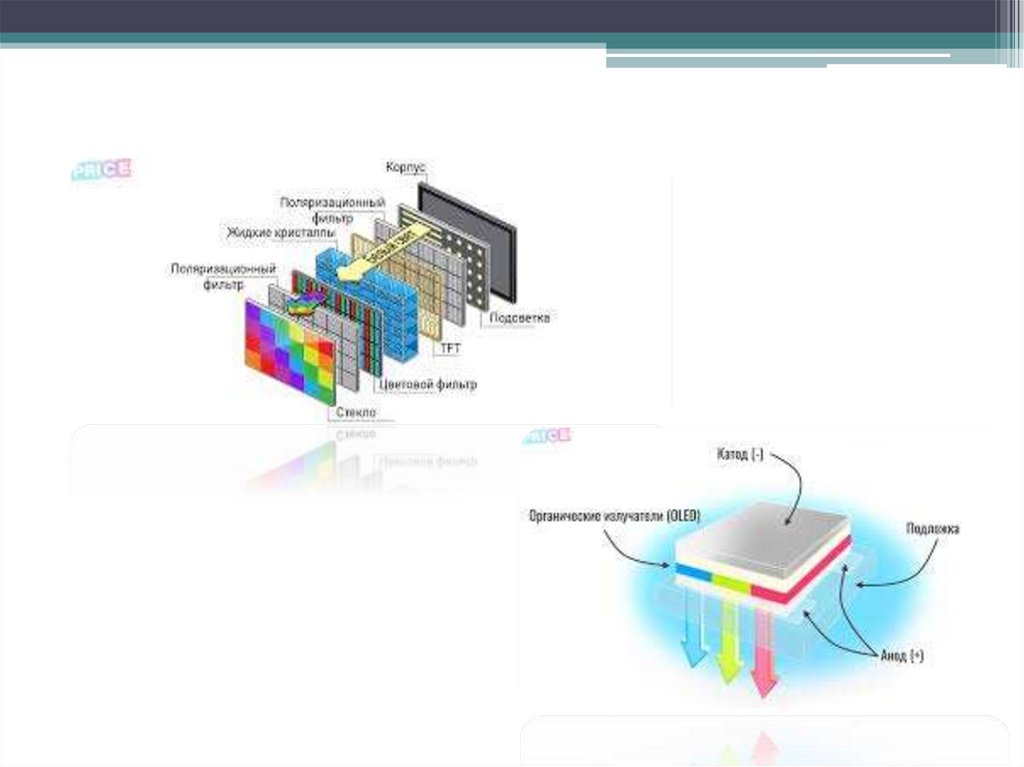

3.

4. Типы жк мониторов

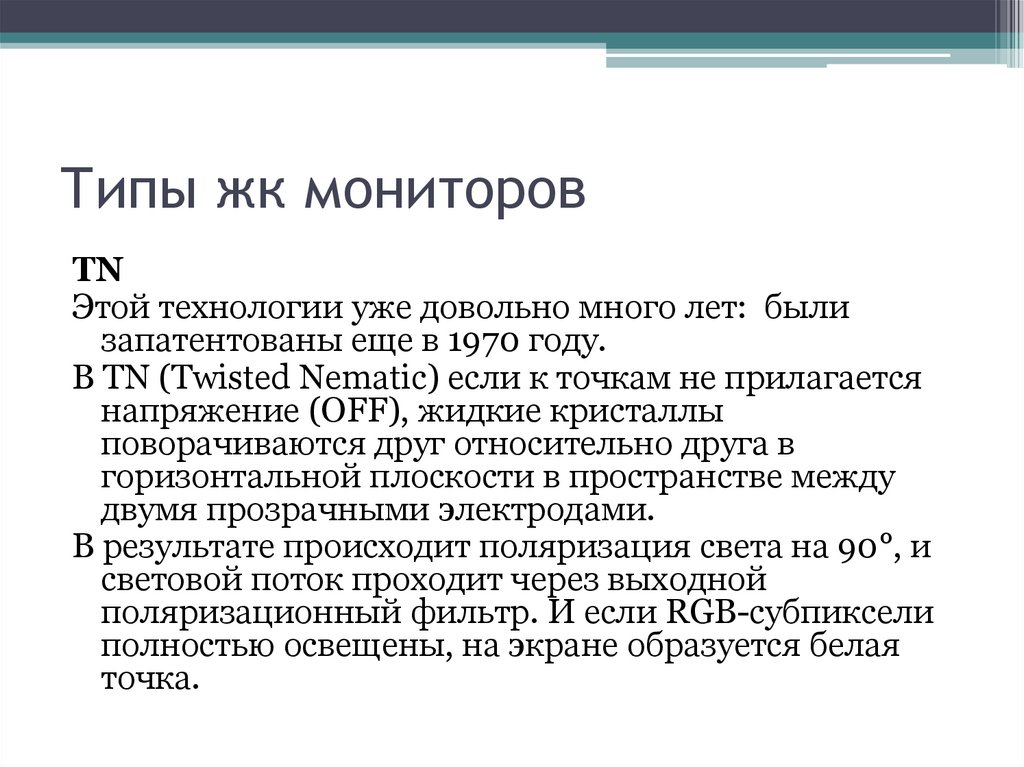

TN
Этой технологии уже довольно много лет: были
запатентованы еще в 1970 году.
В TN (Twisted Nematic) если к точкам не прилагается
напряжение (OFF), жидкие кристаллы
поворачиваются друг относительно друга в
горизонтальной плоскости в пространстве между
двумя прозрачными электродами.
В результате происходит поляризация света на 90°, и
световой поток проходит через выходной
поляризационный фильтр. И если RGB-субпиксели
полностью освещены, на экране образуется белая
точка.

5.

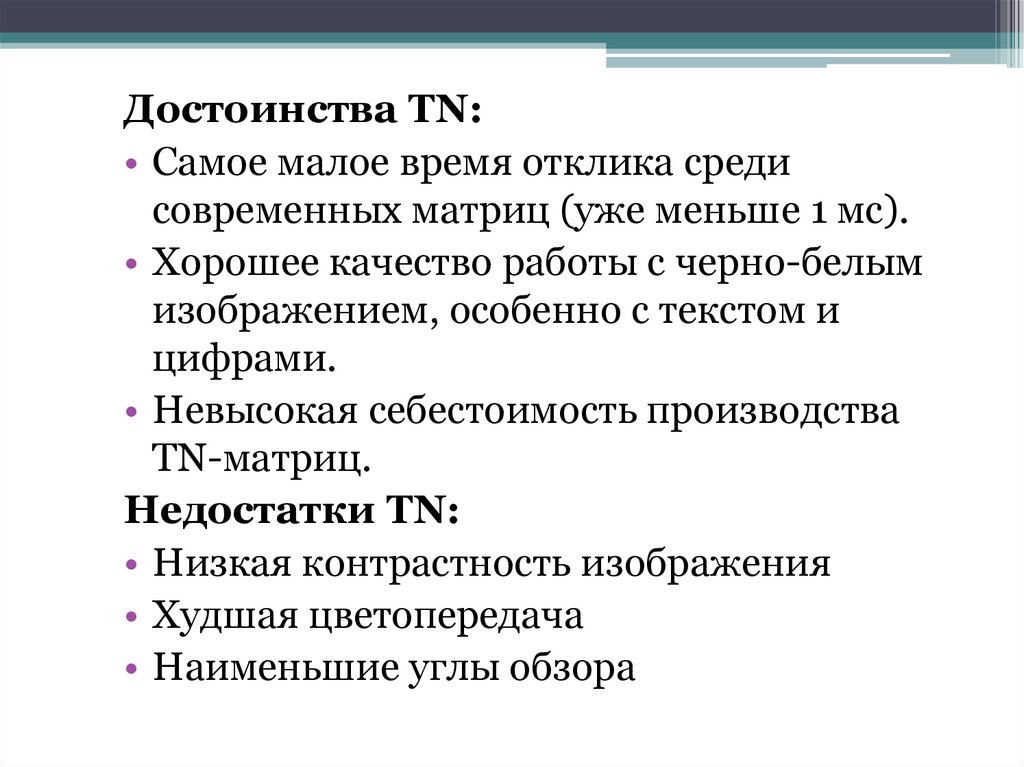

Достоинства TN:
• Самое малое время отклика среди
современных матриц (уже меньше 1 мс).
• Хорошее качество работы с черно-белым
изображением, особенно c текстом и
цифрами.
• Невысокая себестоимость производства
TN-матриц.
Недостатки TN:
• Низкая контрастность изображения
• Худшая цветопередача
• Наименьшие углы обзора

6.

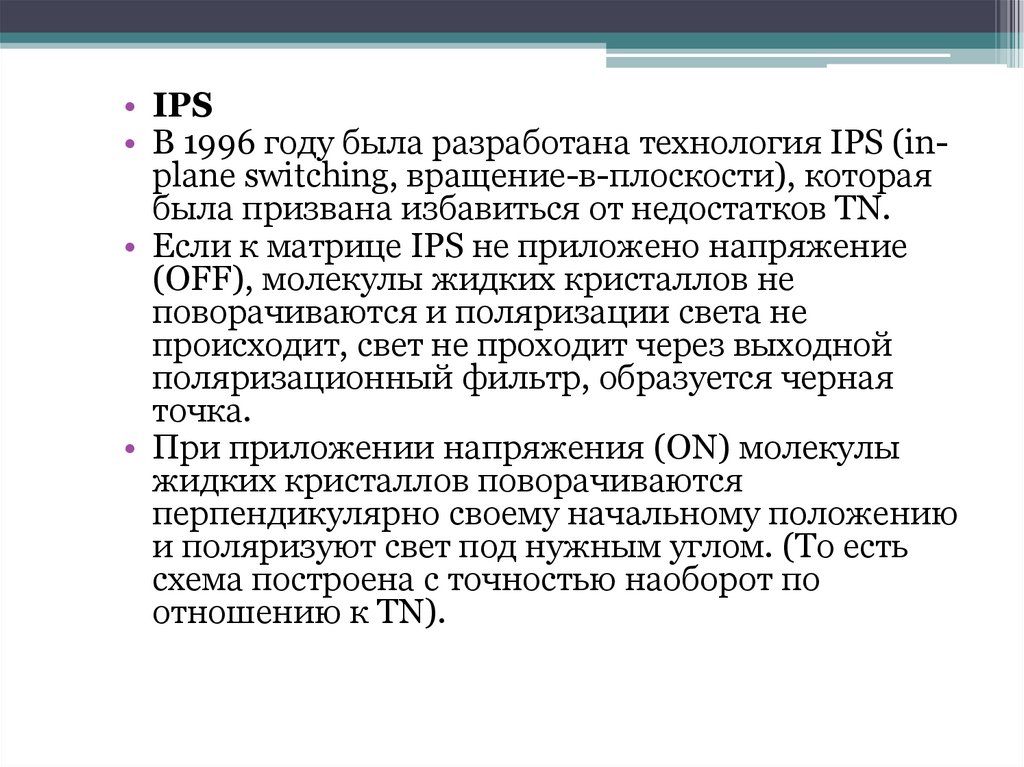

• IPS
• В 1996 году была разработана технология IPS (inplane switching, вращение-в-плоскости), которая
была призвана избавиться от недостатков TN.
• Если к матрице IPS не приложено напряжение
(OFF), молекулы жидких кристаллов не
поворачиваются и поляризации света не
происходит, свет не проходит через выходной
поляризационный фильтр, образуется черная
точка.
• При приложении напряжения (ON) молекулы
жидких кристаллов поворачиваются
перпендикулярно своему начальному положению
и поляризуют свет под нужным углом. (То есть
схема построена с точностью наоборот по
отношению к TN).

7.

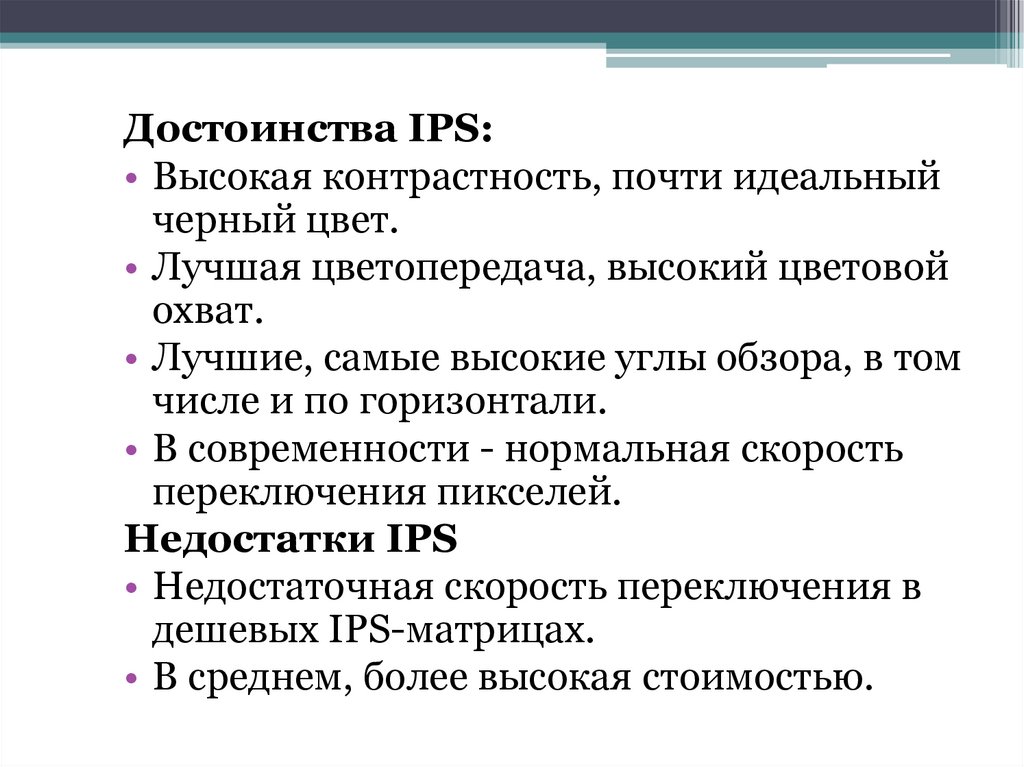

Достоинства IPS:
• Высокая контрастность, почти идеальный
черный цвет.
• Лучшая цветопередача, высокий цветовой
охват.
• Лучшие, самые высокие углы обзора, в том
числе и по горизонтали.
• В современности - нормальная скорость
переключения пикселей.
Недостатки IPS
• Недостаточная скорость переключения в
дешевых IPS-матрицах.
• В среднем, более высокая стоимостью.

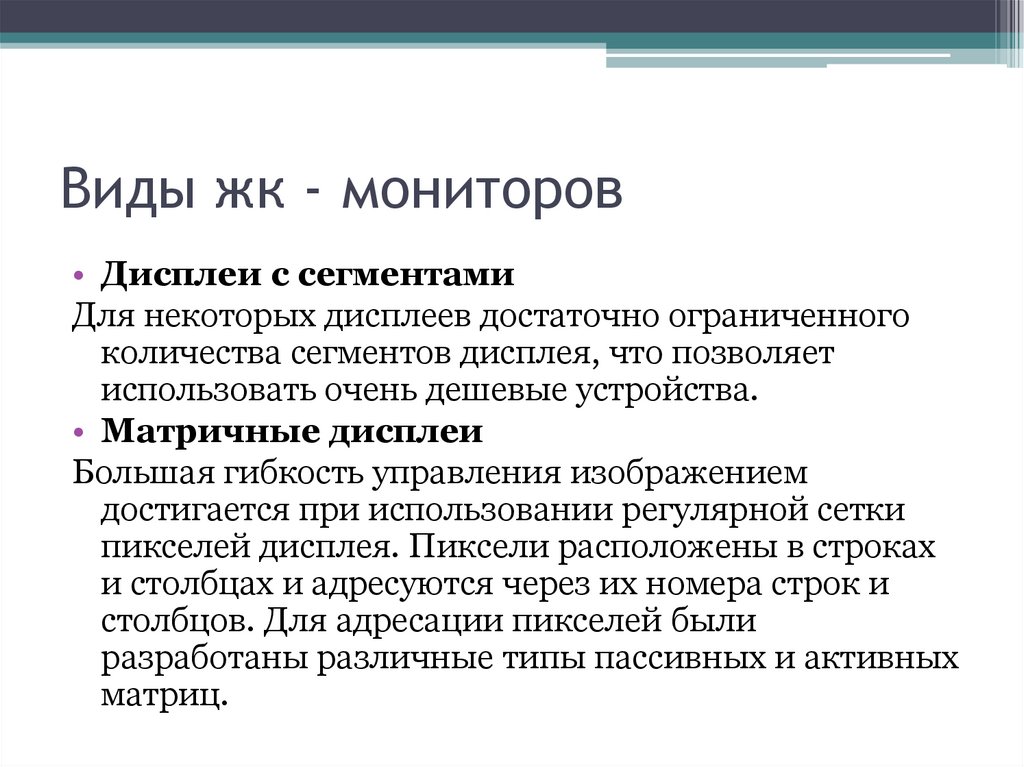

8. Виды жк - мониторов

• Дисплеи с сегментами
Для некоторых дисплеев достаточно ограниченного
количества сегментов дисплея, что позволяет
использовать очень дешевые устройства.
• Матричные дисплеи
Большая гибкость управления изображением
достигается при использовании регулярной сетки
пикселей дисплея. Пиксели расположены в строках
и столбцах и адресуются через их номера строк и
столбцов. Для адресации пикселей были
разработаны различные типы пассивных и активных
матриц.

9.

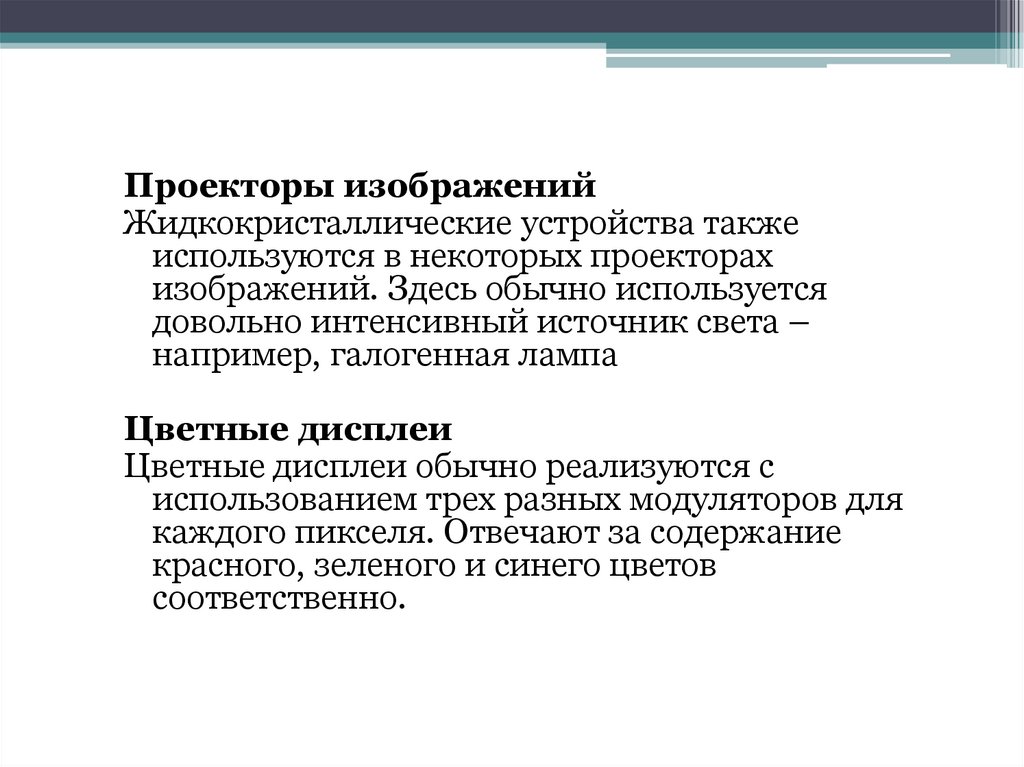

Проекторы изображений
Жидкокристаллические устройства также
используются в некоторых проекторах
изображений. Здесь обычно используется
довольно интенсивный источник света –
например, галогенная лампа
Цветные дисплеи
Цветные дисплеи обычно реализуются с
использованием трех разных модуляторов для
каждого пикселя. Отвечают за содержание
красного, зеленого и синего цветов
соответственно.

10.
