Типы, виды и устройство ЖК-монитора

1. Типы, виды и устройство ЖК-монитора

Выполнили: Богучаров, Мынзату
КСК-21

2.

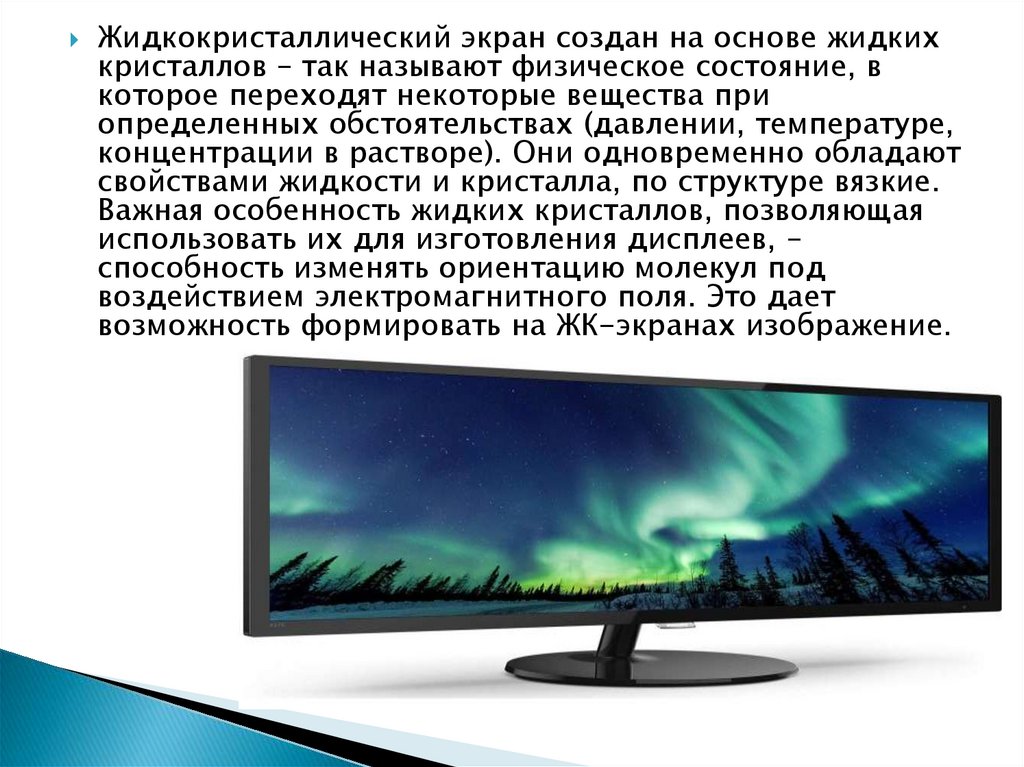

Жидкокристаллический экран создан на основе жидких
кристаллов – так называют физическое состояние, в
которое переходят некоторые вещества при
определенных обстоятельствах (давлении, температуре,
концентрации в растворе). Они одновременно обладают
свойствами жидкости и кристалла, по структуре вязкие.
Важная особенность жидких кристаллов, позволяющая
использовать их для изготовления дисплеев, –
способность изменять ориентацию молекул под
воздействием электромагнитного поля. Это дает
возможность формировать на ЖК-экранах изображение.

3.

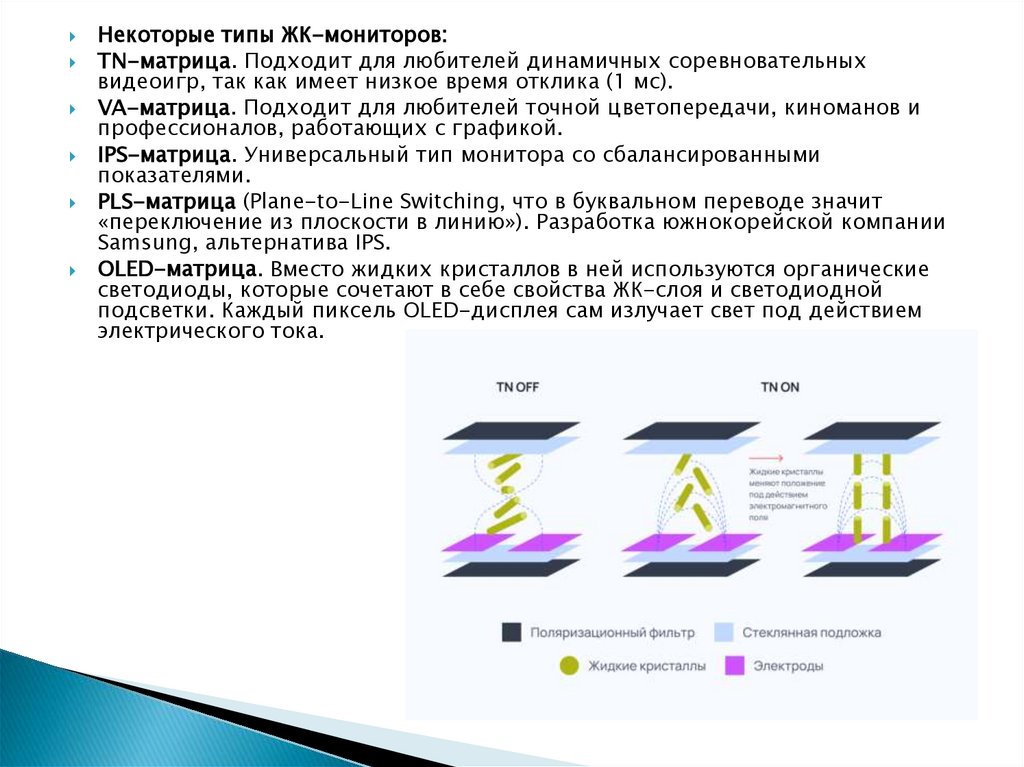

Некоторые типы ЖК-мониторов:
TN-матрица. Подходит для любителей динамичных соревновательных
видеоигр, так как имеет низкое время отклика (1 мс).
VA-матрица. Подходит для любителей точной цветопередачи, киноманов и
профессионалов, работающих с графикой.
IPS-матрица. Универсальный тип монитора со сбалансированными
показателями.
PLS-матрица (Plane-to-Line Switching, что в буквальном переводе значит
«переключение из плоскости в линию»). Разработка южнокорейской компании
Samsung, альтернатива IPS.
OLED-матрица. Вместо жидких кристаллов в ней используются органические
светодиоды, которые сочетают в себе свойства ЖК-слоя и светодиодной
подсветки. Каждый пиксель OLED-дисплея сам излучает свет под действием
электрического тока.

4.

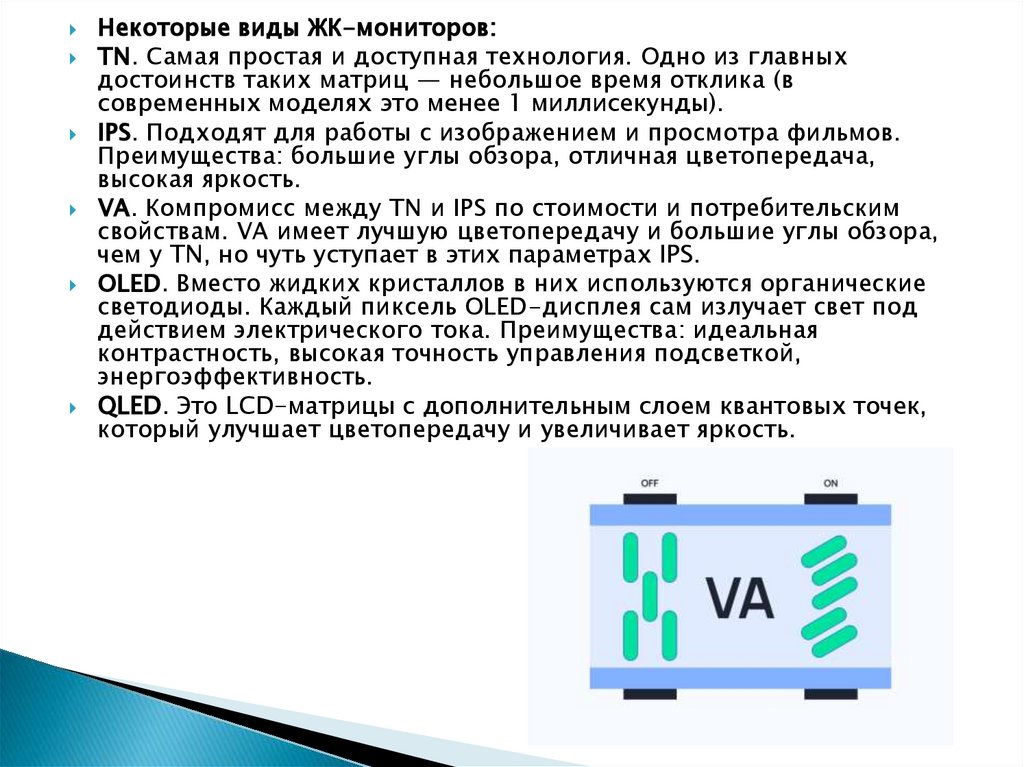

Некоторые виды ЖК-мониторов:
TN. Самая простая и доступная технология. Одно из главных
достоинств таких матриц — небольшое время отклика (в
современных моделях это менее 1 миллисекунды).
IPS. Подходят для работы с изображением и просмотра фильмов.
Преимущества: большие углы обзора, отличная цветопередача,
высокая яркость.
VA. Компромисс между TN и IPS по стоимости и потребительским
свойствам. VA имеет лучшую цветопередачу и большие углы обзора,
чем у TN, но чуть уступает в этих параметрах IPS.
OLED. Вместо жидких кристаллов в них используются органические
светодиоды. Каждый пиксель OLED-дисплея сам излучает свет под
действием электрического тока. Преимущества: идеальная
контрастность, высокая точность управления подсветкой,
энергоэффективность.
QLED. Это LCD-матрицы с дополнительным слоем квантовых точек,
который улучшает цветопередачу и увеличивает яркость.

5.

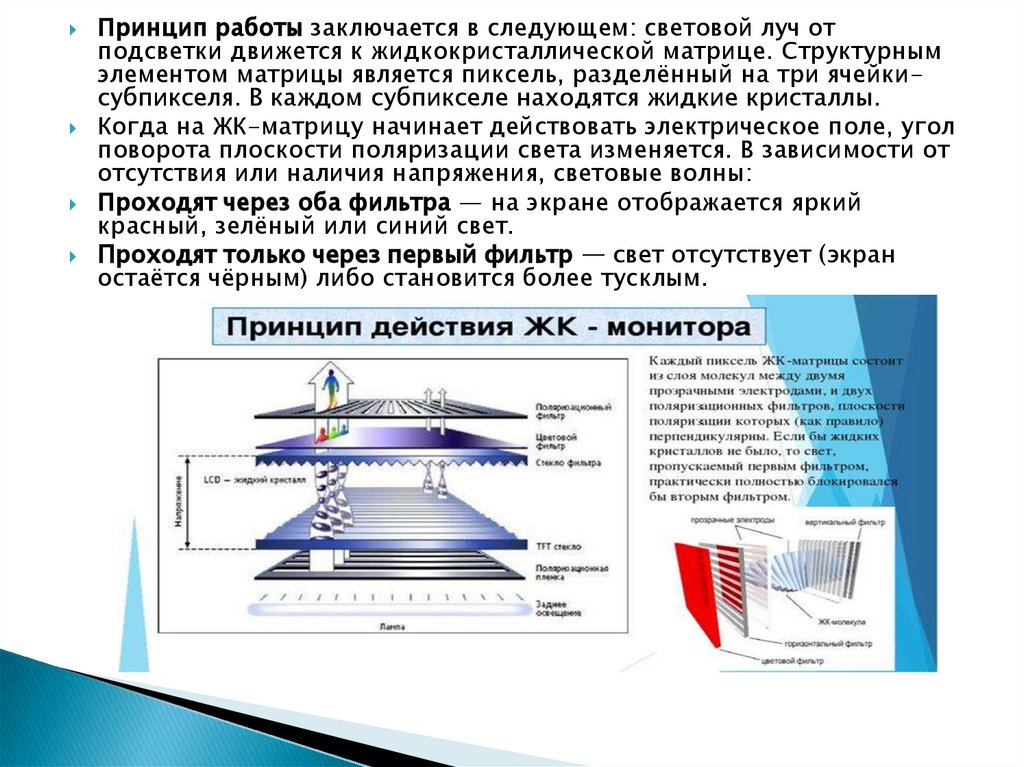

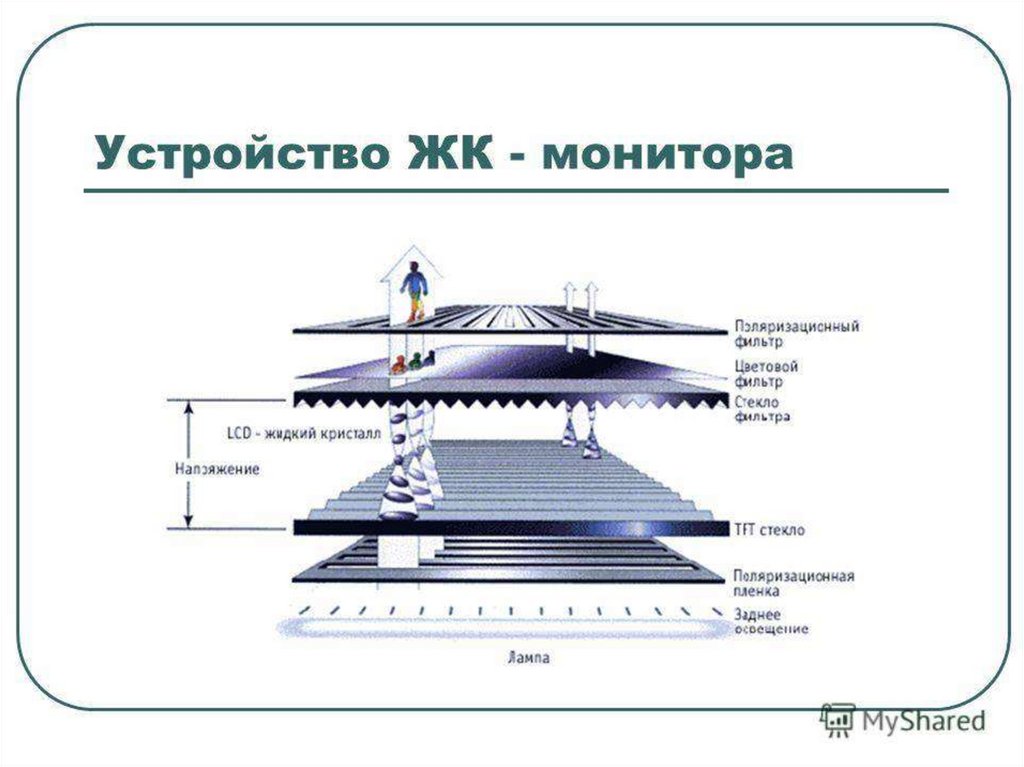

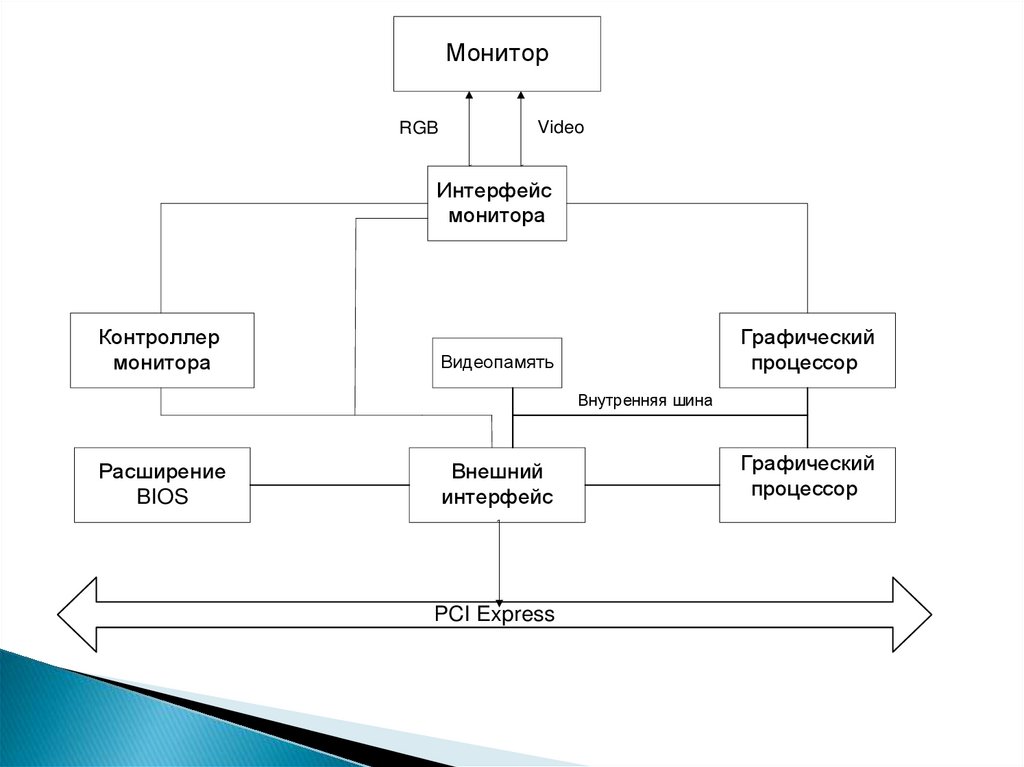

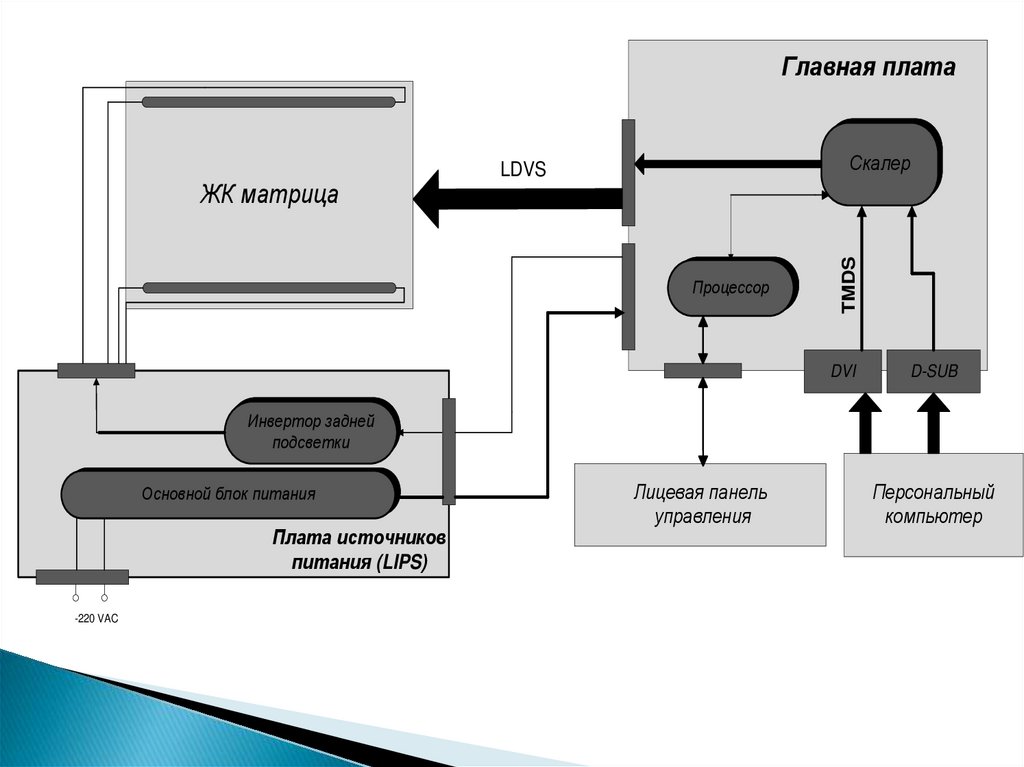

Принцип работы заключается в следующем: световой луч от
подсветки движется к жидкокристаллической матрице. Структурным
элементом матрицы является пиксель, разделённый на три ячейкисубпикселя. В каждом субпикселе находятся жидкие кристаллы.
Когда на ЖК-матрицу начинает действовать электрическое поле, угол
поворота плоскости поляризации света изменяется. В зависимости от
отсутствия или наличия напряжения, световые волны:
Проходят через оба фильтра — на экране отображается яркий
красный, зелёный или синий свет.
Проходят только через первый фильтр — свет отсутствует (экран
остаётся чёрным) либо становится более тусклым.
