Устройство дронов различных типов

1.

Муниципальное бюджетное
общеобразовательное учреждение
«Центр образования № 24»
Устройство дронов различных типов.
Серяков Дмитрий 10А
Ноябрь 2024

2.

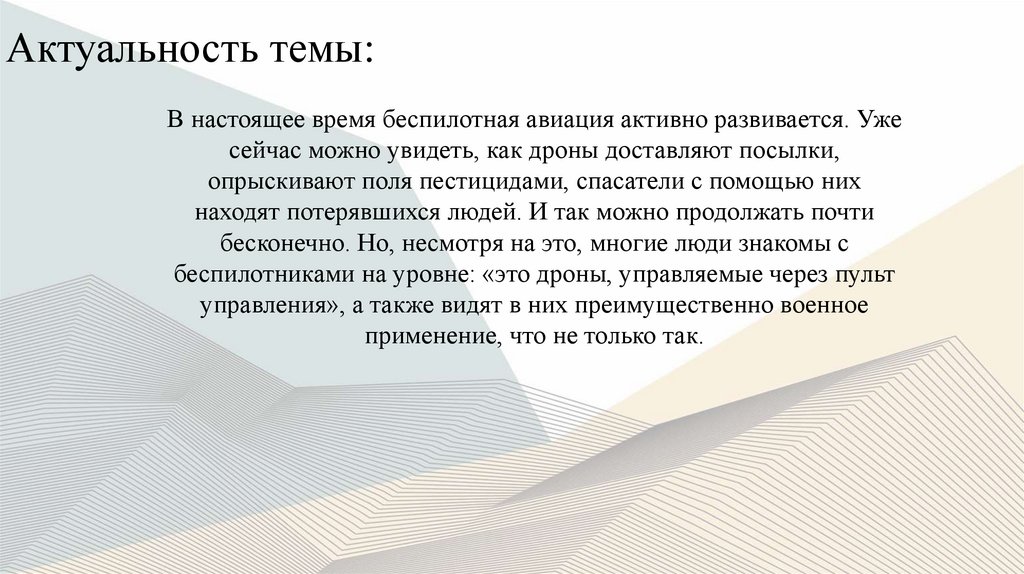

Актуальность темы:
В настоящее время беспилотная авиация активно развивается. Уже
сейчас можно увидеть, как дроны доставляют посылки,
опрыскивают поля пестицидами, спасатели с помощью них
находят потерявшихся людей. И так можно продолжать почти
бесконечно. Но, несмотря на это, многие люди знакомы с
беспилотниками на уровне: «это дроны, управляемые через пульт
управления», а также видят в них преимущественно военное
применение, что не только так.

3.

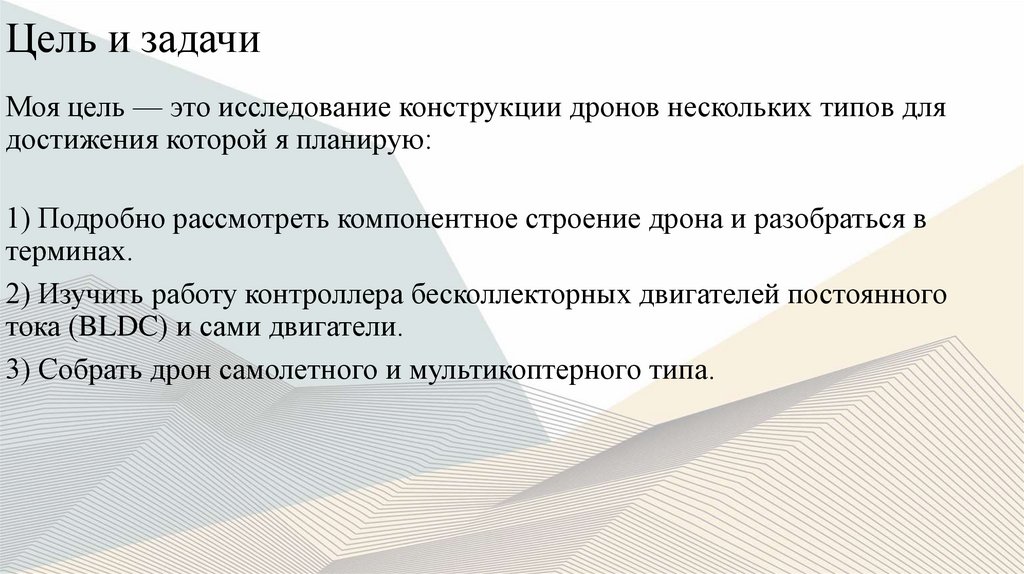

Цель и задачи
Моя цель — это исследование конструкции дронов нескольких типов для
достижения которой я планирую:
1) Подробно рассмотреть компонентное строение дрона и разобраться в
терминах.
2) Изучить работу контроллера бесколлекторных двигателей постоянного
тока (BLDC) и сами двигатели.
3) Собрать дрон самолетного и мультикоптерного типа.

4.

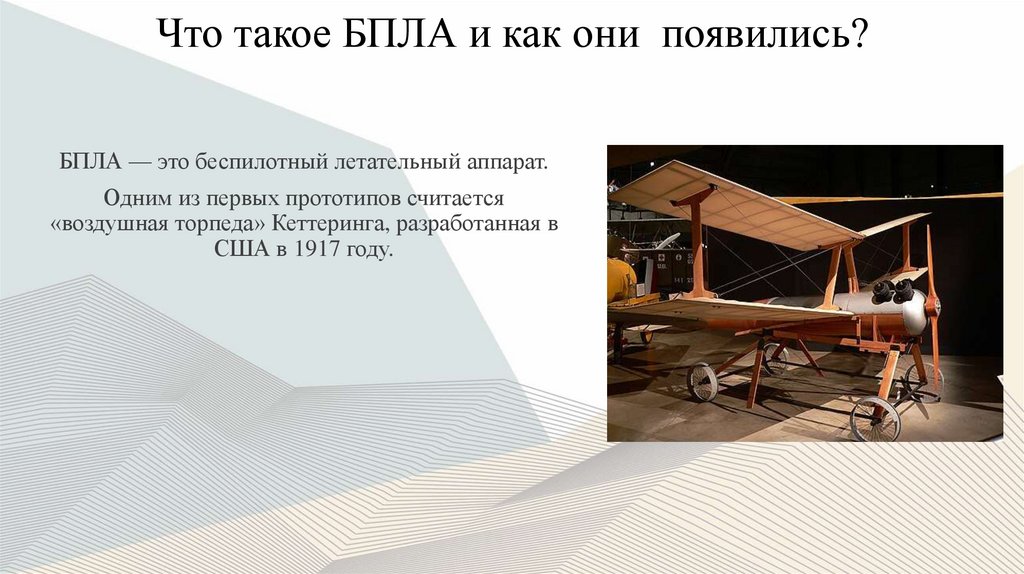

Что такое БПЛА и как они появились?
БПЛА — это беспилотный летательный аппарат.
Одним из первых прототипов считается
«воздушная торпеда» Кеттеринга, разработанная в
США в 1917 году.

5.

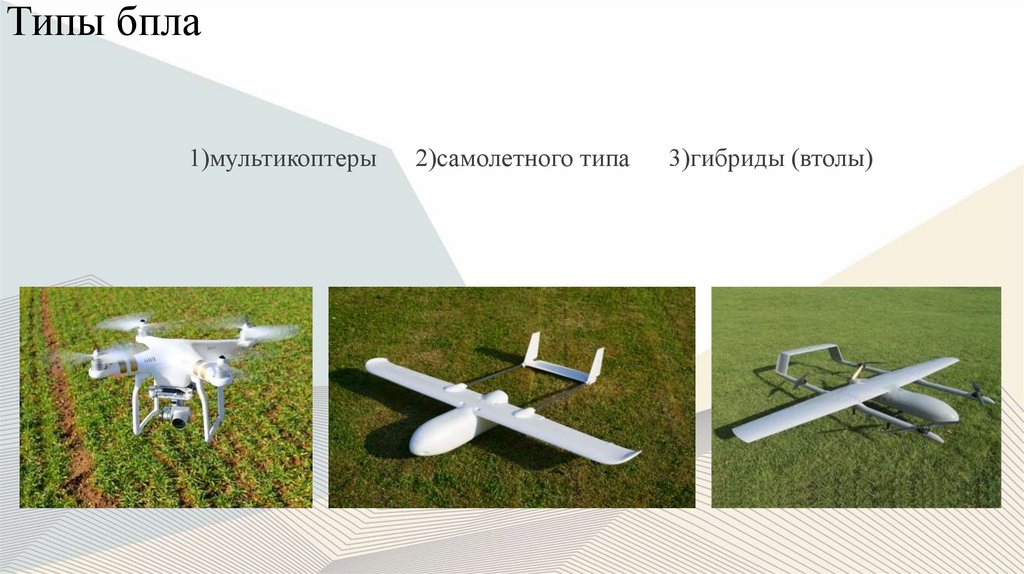

Типы бпла
1)мультикоптеры
2)самолетного типа
3)гибриды (втолы)

6.

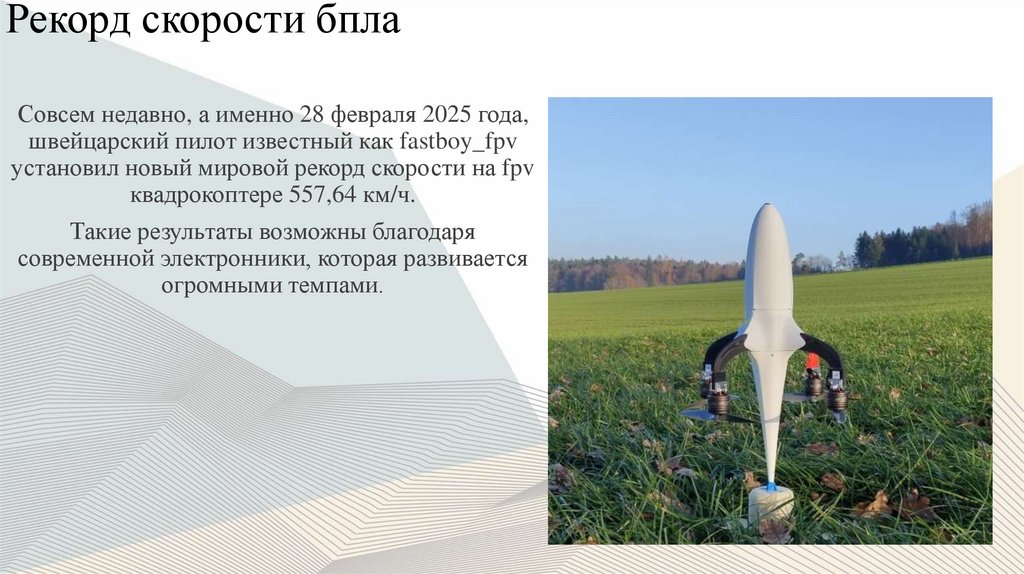

Рекорд скорости бпла
Совсем недавно, а именно 28 февраля 2025 года,
швейцарский пилот известный как fastboy_fpv
установил новый мировой рекорд скорости на fpv
квадрокоптере 557,64 км/ч.
Такие результаты возможны благодаря
современной электронники, которая развивается
огромными темпами.

7.

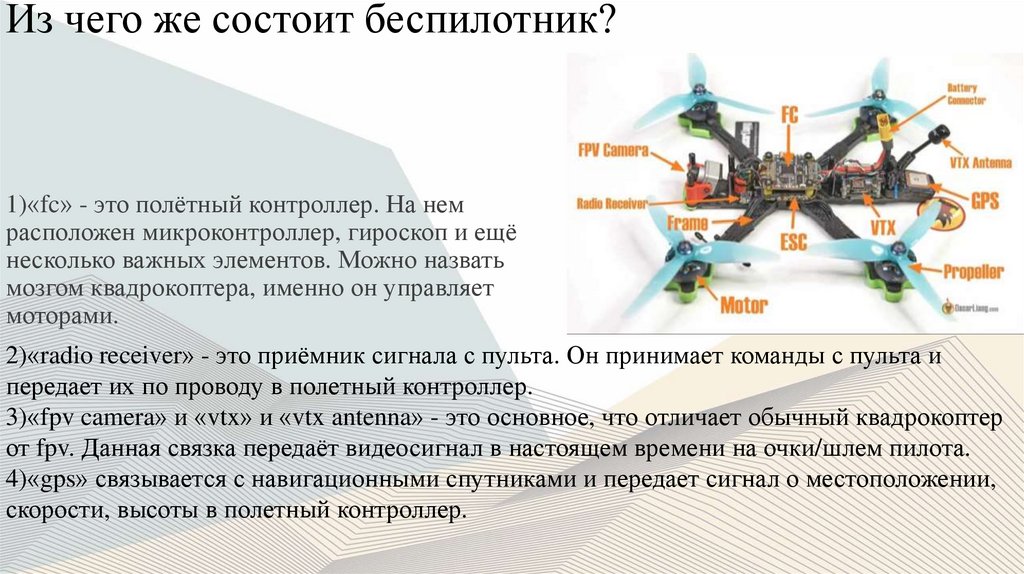

Из чего же состоит беспилотник?
1)«fc» - это полётный контроллер. На нем
расположен микроконтроллер, гироскоп и ещё
несколько важных элементов. Можно назвать
мозгом квадрокоптера, именно он управляет
моторами.
2)«radio receiver» - это приёмник сигнала с пульта. Он принимает команды с пульта и
передает их по проводу в полетный контроллер.
3)«fpv camera» и «vtx» и «vtx antenna» - это основное, что отличает обычный квадрокоптер
от fpv. Данная связка передаёт видеосигнал в настоящем времени на очки/шлем пилота.
4)«gps» связывается с навигационными спутниками и передает сигнал о местоположении,
скорости, высоты в полетный контроллер.

8.

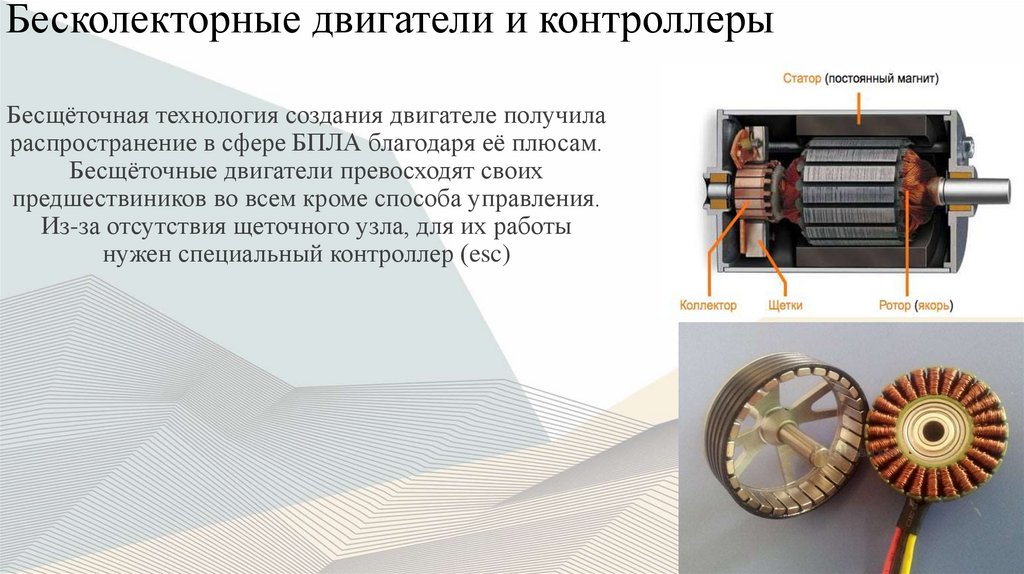

Бесколекторные двигатели и контроллеры
Бесщёточная технология создания двигателе получила
распространение в сфере БПЛА благодаря её плюсам.
Бесщёточные двигатели превосходят своих
предшествиников во всем кроме способа управления.
Из-за отсутствия щеточного узла, для их работы
нужен специальный контроллер (esc)

9.

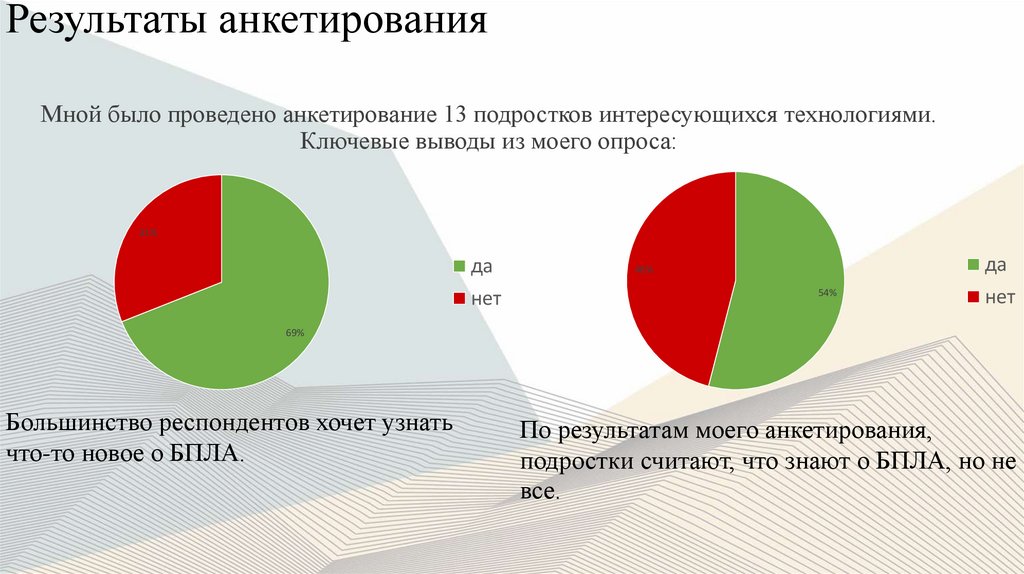

Результаты анкетирования
Мной было проведено анкетирование 13 подростков интересующихся технологиями.
Ключевые выводы из моего опроса:
31%
да
нет
да
46%
54%
нет
69%
Большинство респондентов хочет узнать
что-то новое о БПЛА.
По результатам моего анкетирования,
подростки считают, что знают о БПЛА, но не
все.

10.

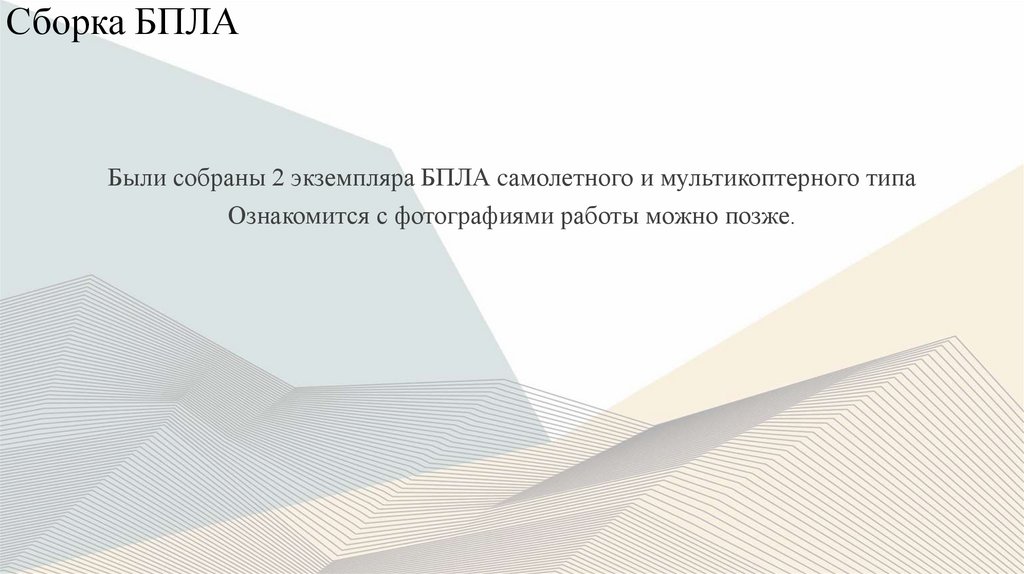

Сборка БПЛА
Были собраны 2 экземпляра БПЛА cамолетного и мультикоптерного типа
Ознакомится с фотографиями работы можно позже.

11.

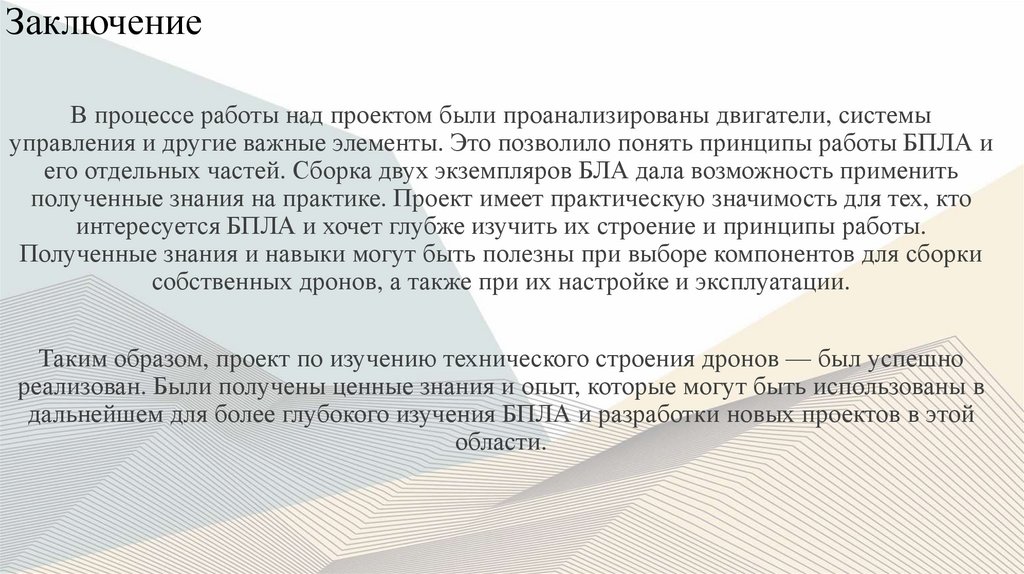

Заключение
В процессе работы над проектом были проанализированы двигатели, системы
управления и другие важные элементы. Это позволило понять принципы работы БПЛА и
его отдельных частей. Сборка двух экземпляров БЛА дала возможность применить
полученные знания на практике. Проект имеет практическую значимость для тех, кто
интересуется БПЛА и хочет глубже изучить их строение и принципы работы.
Полученные знания и навыки могут быть полезны при выборе компонентов для сборки
собственных дронов, а также при их настройке и эксплуатации.
Таким образом, проект по изучению технического строения дронов — был успешно
реализован. Были получены ценные знания и опыт, которые могут быть использованы в
дальнейшем для более глубокого изучения БПЛА и разработки новых проектов в этой
области.

12.

Спасибо за внимание!
Я готов ответить на ваши вопросы.
