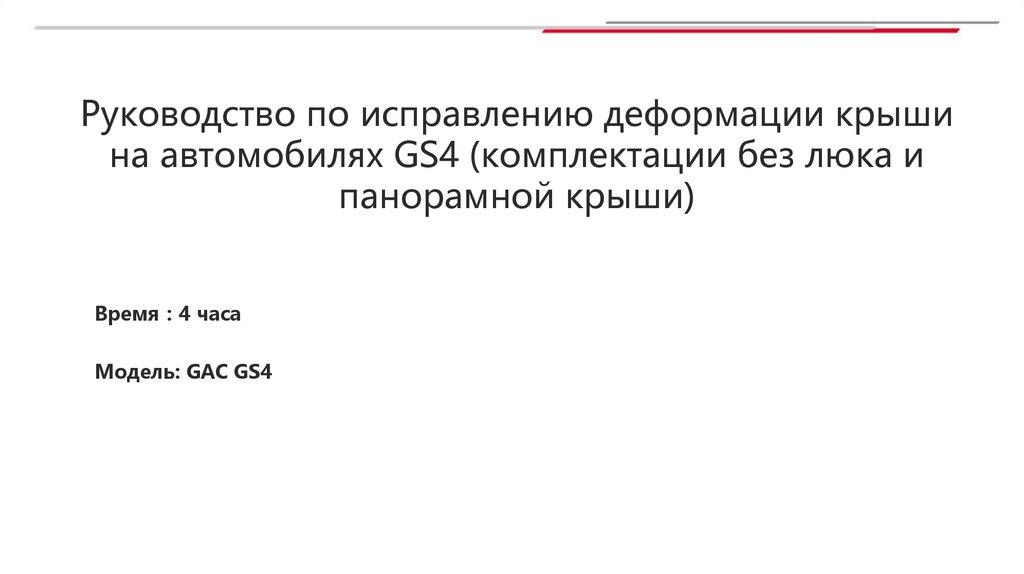

Руководство по исправлению деформации крыши на автомобилях GS4 (комплектации без люка и панорамной крыши)

1.

Руководство по исправлению деформации крыши
на автомобилях GS4 (комплектации без люка и
панорамной крыши)
Время 4 часа
Модель: GAC GS4

2.

Используемые инструменты
Вакуумный захват
(присоска).
Диаметр 70-90 мм
Обратный молоток
Вес 2-4 кг
Длина 500-600 мм
Полиуретановый
герметик и
Протирочная ткань
инструмент для его
нанесения
Канцелярский нож
(для срезки герметика
между крышей и
усилителем крыши)

3.

Пошаговая инструкция
Фото 1

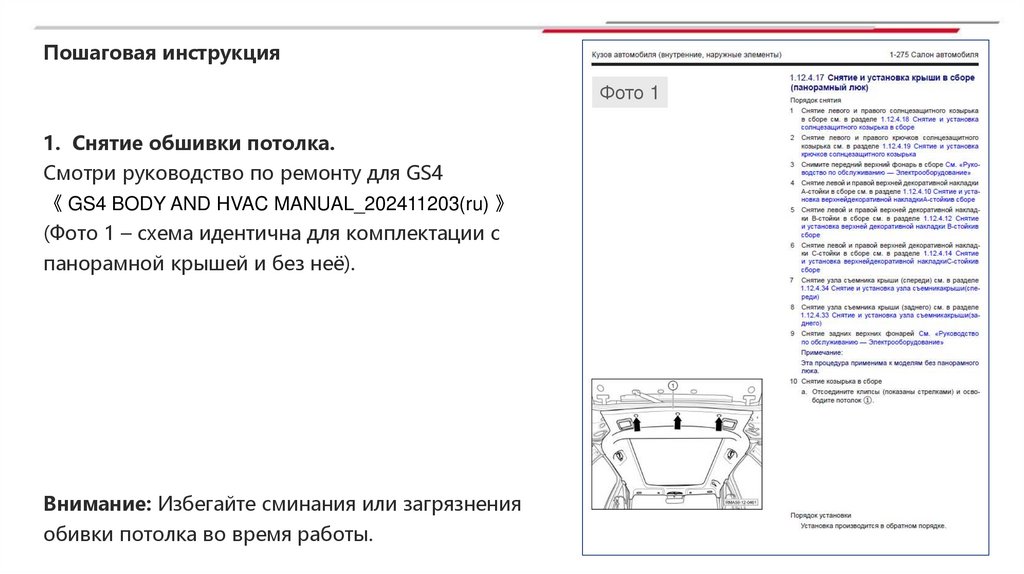

1. Снятие обшивки потолка.
Смотри руководство по ремонту для GS4
《 GS4 BODY AND HVAC MANUAL_202411203(ru) 》
(Фото 1 – схема идентична для комплектации с
панорамной крышей и без неё).
Внимание: Избегайте сминания или загрязнения
обивки потолка во время работы.

4.

Пошаговая инструкция
Фото 2

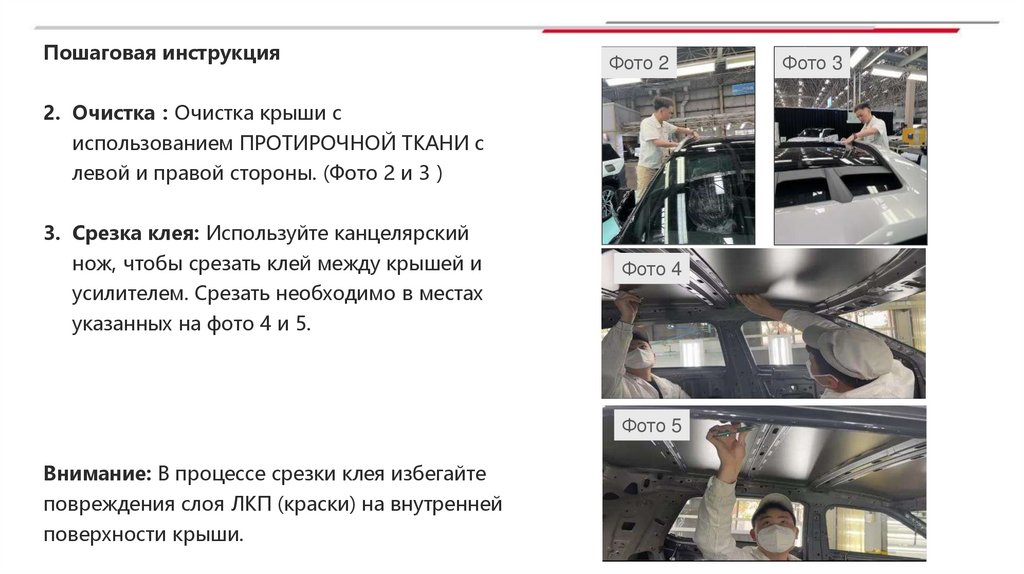

2. Очистка Очистка крыши с
использованием ПРОТИРОЧНОЙ ТКАНИ с
левой и правой стороны. (Фото 2 и 3
3. Срезка клея: Используйте канцелярский
нож, чтобы срезать клей между крышей и
Фото 4
усилителем. Срезать необходимо в местах
указанных на фото 4 и 5.
Фото 5
Внимание: В процессе срезки клея избегайте
повреждения слоя ЛКП (краски) на внутренней
поверхности крыши.
Фото 3

5.

Пошаговая инструкция

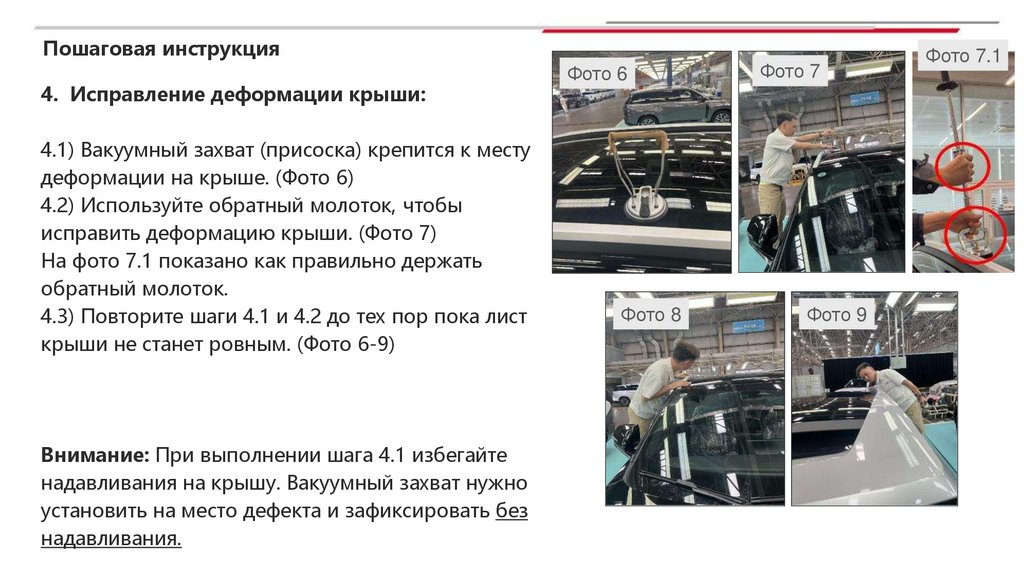

4. Исправление деформации крыши:
4.1) Вакуумный захват (присоска) крепится к месту
деформации на крыше. (Фото 6)
4.2) Используйте обратный молоток, чтобы
исправить деформацию крыши. (Фото 7)
На фото 7.1 показано как правильно держать
обратный молоток.
4.3) Повторите шаги 4.1 и 4.2 до тех пор пока лист
крыши не станет ровным. (Фото 6-9)
Внимание: При выполнении шага 4.1 избегайте
надавливания на крышу. Вакуумный захват нужно
установить на место дефекта и зафиксировать без
надавливания.
Фото 6
Фото 8
Фото 7
Фото 9
Фото 7.1

6.

Пошаговая инструкция
Фото 10

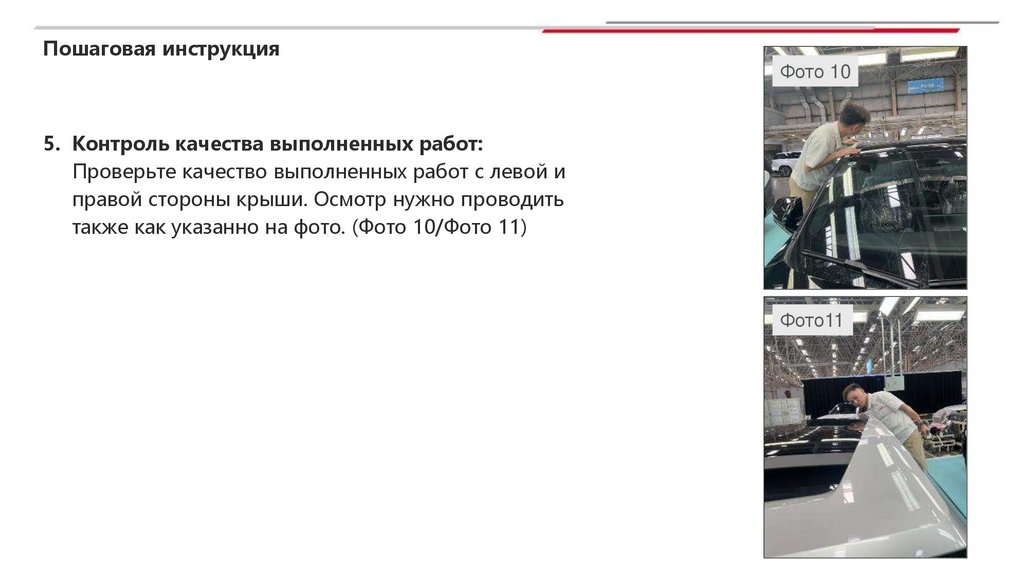

5. Контроль качества выполненных работ:
Проверьте качество выполненных работ с левой и
правой стороны крыши. Осмотр нужно проводить
также как указанно на фото. (Фото 10/Фото 11)
Фото11

7.

Пошаговая инструкция

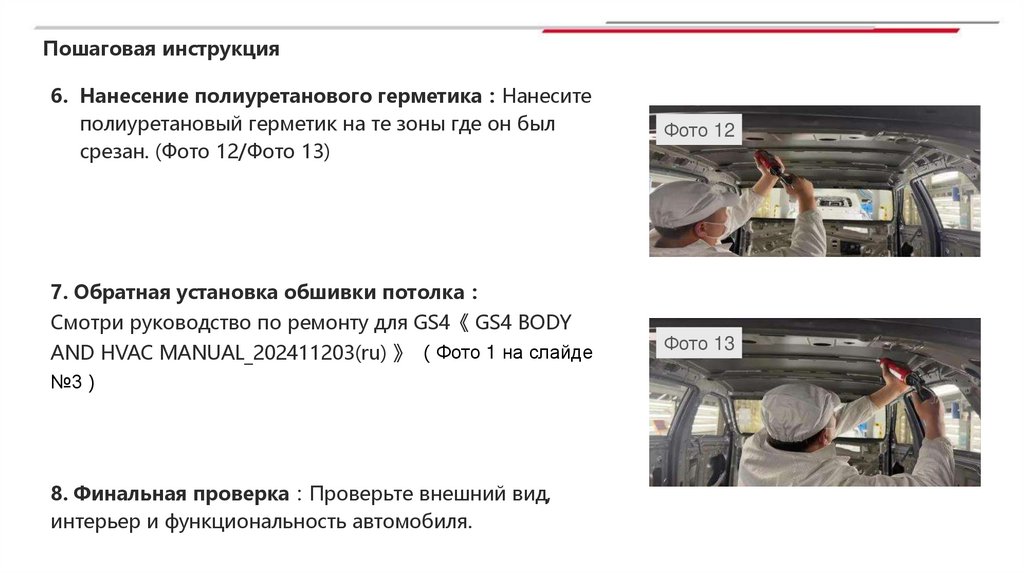

6. Нанесение полиуретанового герметика Нанесите
полиуретановый герметик на те зоны где он был
срезан. (Фото 12/Фото 13)
Фото 12
7. Обратная установка обшивки потолка
Смотри руководство по ремонту для GS4《 GS4 BODY
AND HVAC MANUAL_202411203(ru) 》 Фото 1 на слайде
№3
8. Финальная проверка Проверьте внешний вид,
интерьер и функциональность автомобиля.
Фото 13

8.

Внимание

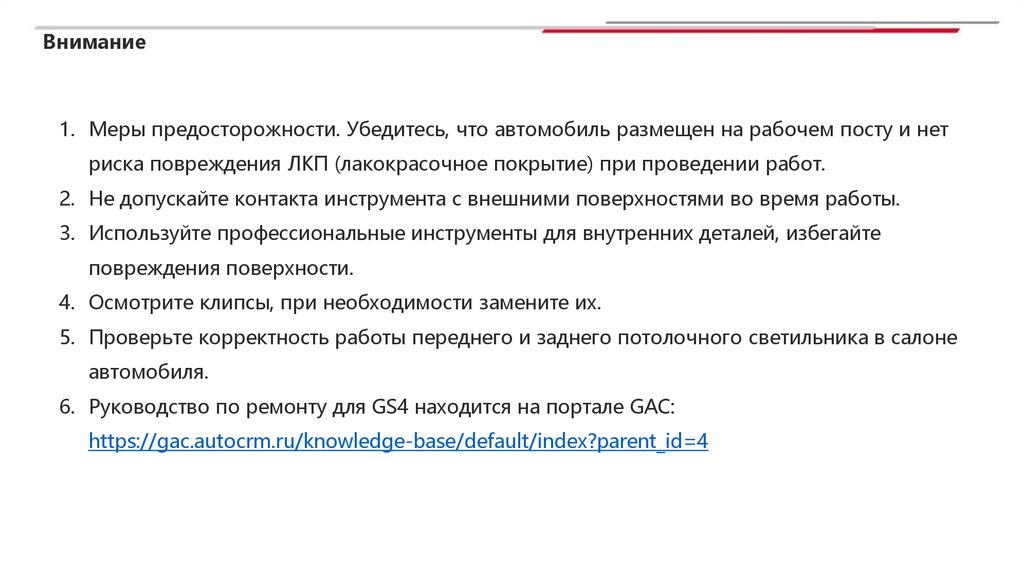

1. Меры предосторожности. Убедитесь, что автомобиль размещен на рабочем посту и нет
риска повреждения ЛКП (лакокрасочное покрытие) при проведении работ.
2. Не допускайте контакта инструмента с внешними поверхностями во время работы.
3. Используйте профессиональные инструменты для внутренних деталей, избегайте
повреждения поверхности.
4. Осмотрите клипсы, при необходимости замените их.
5. Проверьте корректность работы переднего и заднего потолочного светильника в салоне
автомобиля.
6. Руководство по ремонту для GS4 находится на портале GAC:
https://gac.autocrm.ru/knowledge-base/default/index?parent_id=4
