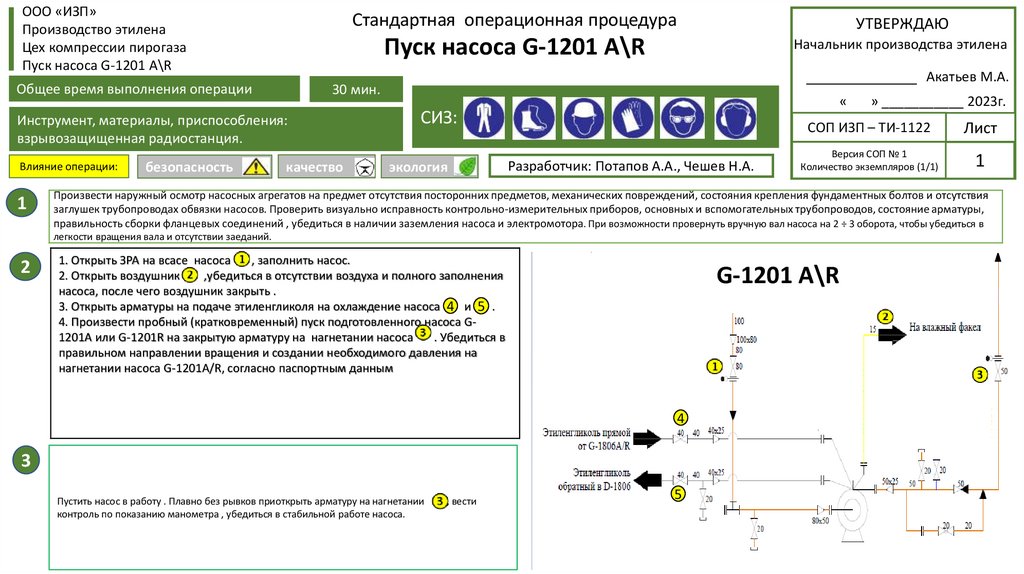

ООО «ИЗП» Производство этилена Цех компрессии пирогаза Пуск насоса G-1201 A\R

1.

ООО «ИЗП»
Производство этилена
Цех компрессии пирогаза
Пуск насоса G-1201 A\R
Стандартная операционная процедура
Пуск насоса G-1201 A\R
Общее время выполнения операции
1
безопасность
Начальник производства этилена
Акатьев М.А.
30 мин.
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция.
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
качество
«
СИЗ:
экология
Разработчик: Потапов А.А., Чешев Н.А.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Произвести наружный осмотр насосных агрегатов на предмет отсутствия посторонних предметов, механических повреждений, состояния крепления фундаментных болтов и отсутствия
заглушек трубопроводах обвязки насосов. Проверить визуально исправность контрольно-измерительных приборов, основных и вспомогательных трубопроводов, состояние арматуры,
правильность сборки фланцевых соединений , убедиться в наличии заземления насоса и электромотора. При возможности провернуть вручную вал насоса на 2 ÷ 3 оборота, чтобы убедиться в
легкости вращения вала и отсутствии заеданий.
2
» ___________ 2023г.
1. Открыть ЗРА на всасе насоса
, заполнить насос.
2. Открыть воздушник
,убедиться в отсутствии воздуха и полного заполнения
насоса, после чего воздушник закрыть .
3. Открыть арматуры на подаче этиленгликоля на охлаждение насоса 4 и 5 .
4. Произвести пробный (кратковременный) пуск подготовленного насоса G1201A или G-1201R на закрытую арматуру на нагнетании насоса
. Убедиться в
правильном направлении вращения и создании необходимого давления на
нагнетании насоса G-1201A/R, согласно паспортным данным
G-1201 A\R
4
3
Пустить насос в работу . Плавно без рывков приоткрыть арматуру на нагнетании
контроль по показанию манометра , убедиться в стабильной работе насоса.
., вести
5

2.

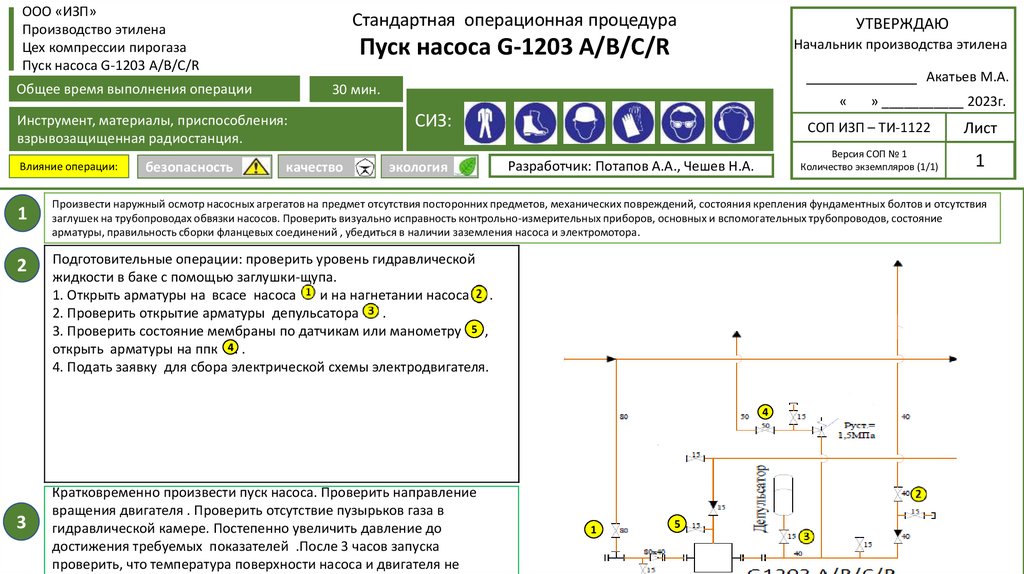

ООО «ИЗП»
Производство этилена
Цех компрессии пирогаза
Пуск насоса G-1203 A/B/C/R
Стандартная операционная процедура
Пуск насоса G-1203 A/B/C/R
Общее время выполнения операции
1
2
безопасность
Начальник производства этилена
Акатьев М.А.
30 мин.
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция.
Влияние операции:
качество
«
СИЗ:
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Произвести наружный осмотр насосных агрегатов на предмет отсутствия посторонних предметов, механических повреждений, состояния крепления фундаментных болтов и отсутствия
заглушек на трубопроводах обвязки насосов. Проверить визуально исправность контрольно-измерительных приборов, основных и вспомогательных трубопроводов, состояние
арматуры, правильность сборки фланцевых соединений , убедиться в наличии заземления насоса и электромотора.
Подготовительные операции: проверить уровень гидравлической
жидкости в баке с помощью заглушки-щупа.
1. Открыть арматуры на всасе насоса
и на нагнетании насоса .
2. Проверить открытие арматуры депульсатора
.
3. Проверить состояние мембраны по датчикам или манометру 5 ,
открыть арматуры на ппк 4 . .
4. Подать заявку для сбора электрической схемы электродвигателя.
C:\Users\Batyrshin_RR\Pictures\Снимок экрана 2023-11-2м\
3
УТВЕРЖДАЮ
УТВЕРЖДАЮ
Кратковременно произвести пуск насоса. Проверить направление
вращения двигателя . Проверить отсутствие пузырьков газа в
гидравлической камере. Постепенно увеличить давление до
достижения требуемых показателей .После 3 часов запуска
проверить, что температура поверхности насоса и двигателя не
1
5
4

3.

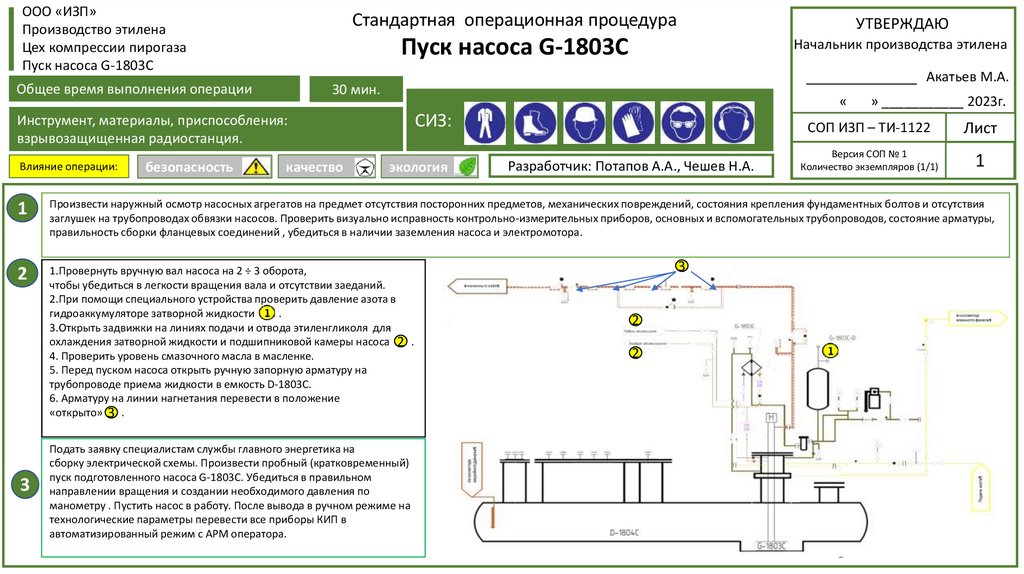

ООО «ИЗП»
Производство этилена
Цех компрессии пирогаза
Пуск насоса G-1803C
Стандартная операционная процедура
Пуск насоса G-1803C
Общее время выполнения операции
безопасность
Начальник производства этилена
Акатьев М.А.
30 мин.
«
СИЗ:
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция.
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
1
Произвести наружный осмотр насосных агрегатов на предмет отсутствия посторонних предметов, механических повреждений, состояния крепления фундаментных болтов и отсутствия
заглушек на трубопроводах обвязки насосов. Проверить визуально исправность контрольно-измерительных приборов, основных и вспомогательных трубопроводов, состояние арматуры,
правильность сборки фланцевых соединений , убедиться в наличии заземления насоса и электромотора.
2
1.Провернуть вручную вал насоса на 2 ÷ 3 оборота,
чтобы убедиться в легкости вращения вала и отсутствии заеданий.
2.При помощи специального устройства проверить давление азота в
гидроаккумуляторе затворной жидкости
.
3.Открыть задвижки на линиях подачи и отвода этиленгликоля для
охлаждения затворной жидкости и подшипниковой камеры насоса 2 .
4. Проверить уровень смазочного масла в масленке.
5. Перед пуском насоса открыть ручную запорную арматуру на
трубопроводе приема жидкости в емкость D-1803С.
6. Арматуру на линии нагнетания перевести в положение
«открыто» 3 .
3
2
1
2
C:\Users\Batyrshin_RR\Pictures\Снимок экрана 2023-11-2м\
3
Подать заявку специалистам службы главного энергетика на
сборку электрической схемы. Произвести пробный (кратковременный)
пуск подготовленного насоса G-1803С. Убедиться в правильном
направлении вращения и создании необходимого давления по
манометру . Пустить насос в работу. После вывода в ручном режиме на
технологические параметры перевести все приборы КИП в
автоматизированный режим с АРМ оператора.
2
1
