ООО «ИЗП» Производство этилена Цех компрессии пирогаза Фильтры K-1201-Y3A/B

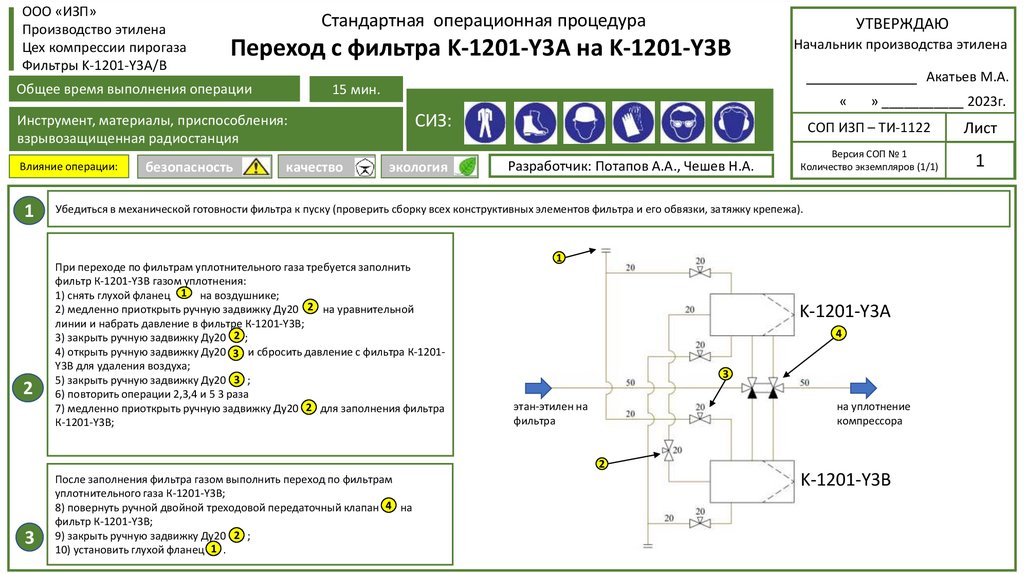

1.
ООО «ИЗП»Производство этилена
Цех компрессии пирогаза
Фильтры K-1201-Y3A/B
Стандартная операционная процедура
Переход с фильтра K-1201-Y3A на K-1201-Y3В
Общее время выполнения операции
1
2
безопасность
Начальник производства этилена
Акатьев М.А.
15 мин.
«
СИЗ:
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Убедиться в механической готовности фильтра к пуску (проверить сборку всех конструктивных элементов фильтра и его обвязки, затяжку крепежа).
При переходе по фильтрам уплотнительного газа требуется заполнить
фильтр К-1201-Y3B газом уплотнения:
1) снять глухой фланец 1 на воздушнике;
2) медленно приоткрыть ручную задвижку Ду20 2 на уравнительной
линии и набрать давление в фильтре К-1201-Y3B;
3) закрыть ручную задвижку Ду20 2 ;
4) открыть ручную задвижку Ду20 3 и сбросить давление с фильтра К-1201Y3B для удаления воздуха;
5) закрыть ручную задвижку Ду20 3 ;
6) повторить операции 2,3,4 и 5 3 раза
7) медленно приоткрыть ручную задвижку Ду20 2 для заполнения фильтра
К-1201-Y3B;
1
K-1201-Y3A
4
3
этан-этилен на
фильтра
на уплотнение
компрессора
2
3
После заполнения фильтра газом выполнить переход по фильтрам
уплотнительного газа К-1201-Y3B;
8) повернуть ручной двойной треходовой передаточный клапан 4 на
фильтр К-1201-Y3B;
9) закрыть ручную задвижку Ду20 2 ;
10) установить глухой фланец 1 .
K-1201-Y3B

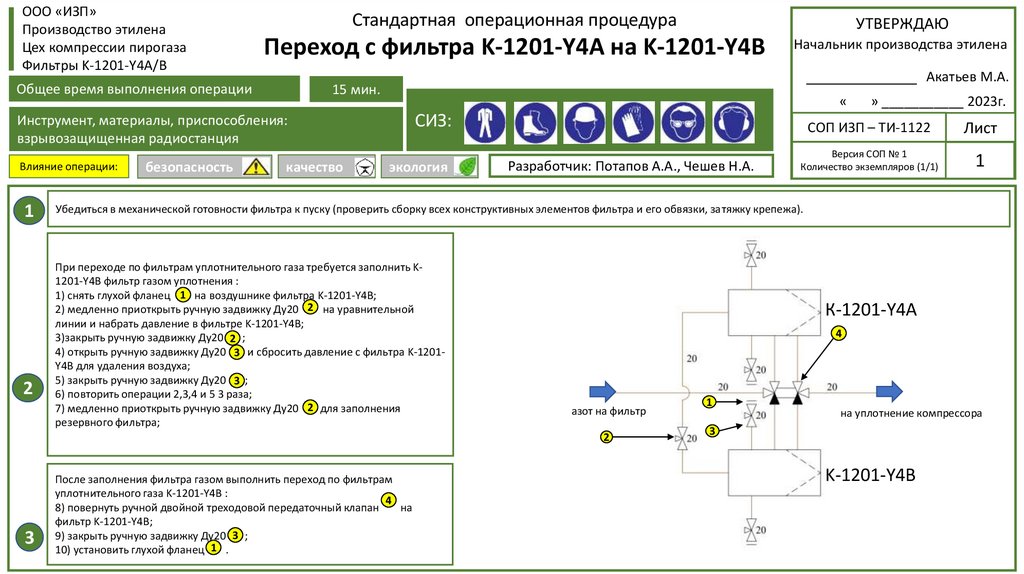

2.
ООО «ИЗП»Производство этилена
Цех компрессии пирогаза
Фильтры K-1201-Y4A/B
Стандартная операционная процедура
Переход с фильтра K-1201-Y4A на K-1201-Y4В
Общее время выполнения операции
1
2
безопасность
Акатьев М.А.
«
СИЗ:
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Убедиться в механической готовности фильтра к пуску (проверить сборку всех конструктивных элементов фильтра и его обвязки, затяжку крепежа).
При переходе по фильтрам уплотнительного газа требуется заполнить K1201-Y4B фильтр газом уплотнения :
1) снять глухой фланец 1 на воздушнике фильтра K-1201-Y4B;
2) медленно приоткрыть ручную задвижку Ду20 2 на уравнительной
линии и набрать давление в фильтре K-1201-Y4B;
3)закрыть ручную задвижку Ду20 2 ;
4) открыть ручную задвижку Ду20 3 и сбросить давление с фильтра K-1201Y4B для удаления воздуха;
5) закрыть ручную задвижку Ду20 3 ;
6) повторить операции 2,3,4 и 5 3 раза;
7) медленно приоткрыть ручную задвижку Ду20 2 для заполнения
резервного фильтра;
К-1201-Y4A
4
азот на фильтр
2
3
Начальник производства этилена
15 мин.
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
После заполнения фильтра газом выполнить переход по фильтрам
уплотнительного газа K-1201-Y4B :
4
8) повернуть ручной двойной треходовой передаточный клапан
на
фильтр K-1201-Y4B;
9) закрыть ручную задвижку Ду20 3 ;
10) установить глухой фланец 1 .
1
на уплотнение компрессора
3
K-1201-Y4B

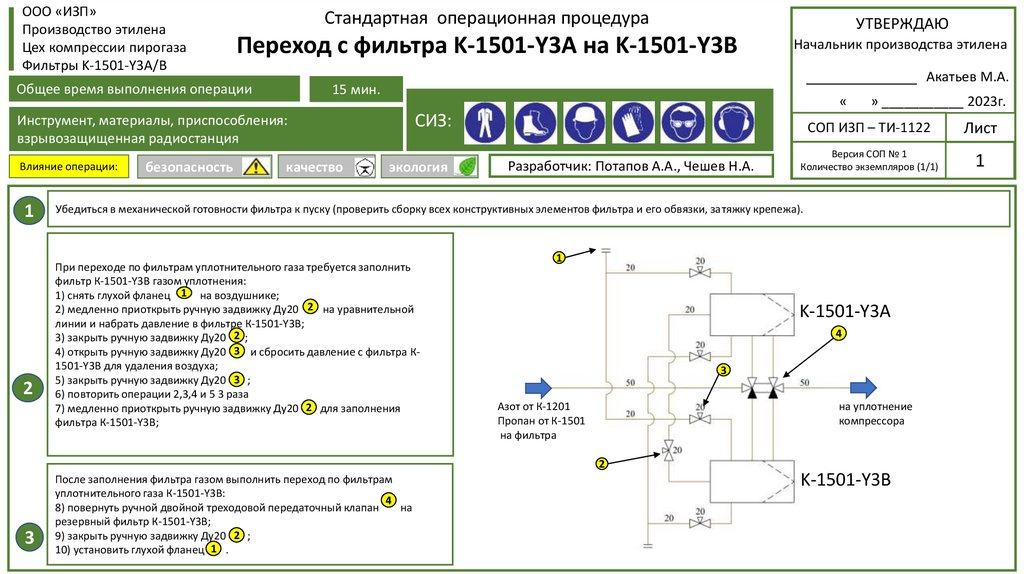

3.
ООО «ИЗП»Производство этилена
Цех компрессии пирогаза
Фильтры K-1501-Y3A/B
Стандартная операционная процедура
Переход c фильтра K-1501-Y3A на K-1501-Y3B
Общее время выполнения операции
1
2
безопасность
Начальник производства этилена
Акатьев М.А.
15 мин.
«
СИЗ:
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Убедиться в механической готовности фильтра к пуску (проверить сборку всех конструктивных элементов фильтра и его обвязки, затяжку крепежа).
При переходе по фильтрам уплотнительного газа требуется заполнить
фильтр К-1501-Y3B газом уплотнения:
1) снять глухой фланец 1 на воздушнике;
2) медленно приоткрыть ручную задвижку Ду20 2 на уравнительной
линии и набрать давление в фильтре К-1501-Y3B;
3) закрыть ручную задвижку Ду20 2 ;
4) открыть ручную задвижку Ду20 3 и сбросить давление с фильтра К1501-Y3B для удаления воздуха;
5) закрыть ручную задвижку Ду20 3 ;
6) повторить операции 2,3,4 и 5 3 раза
7) медленно приоткрыть ручную задвижку Ду20 2 для заполнения
фильтра К-1501-Y3B;
1
K-1501-Y3A
4
3
Азот от К-1201
Пропан от К-1501
на фильтра
на уплотнение
компрессора
2
3
После заполнения фильтра газом выполнить переход по фильтрам
уплотнительного газа К-1501-Y3B:
4
8) повернуть ручной двойной треходовой передаточный клапан
на
резервный фильтр К-1501-Y3B;
9) закрыть ручную задвижку Ду20 2 ;
10) установить глухой фланец 1 .
K-1501-Y3B

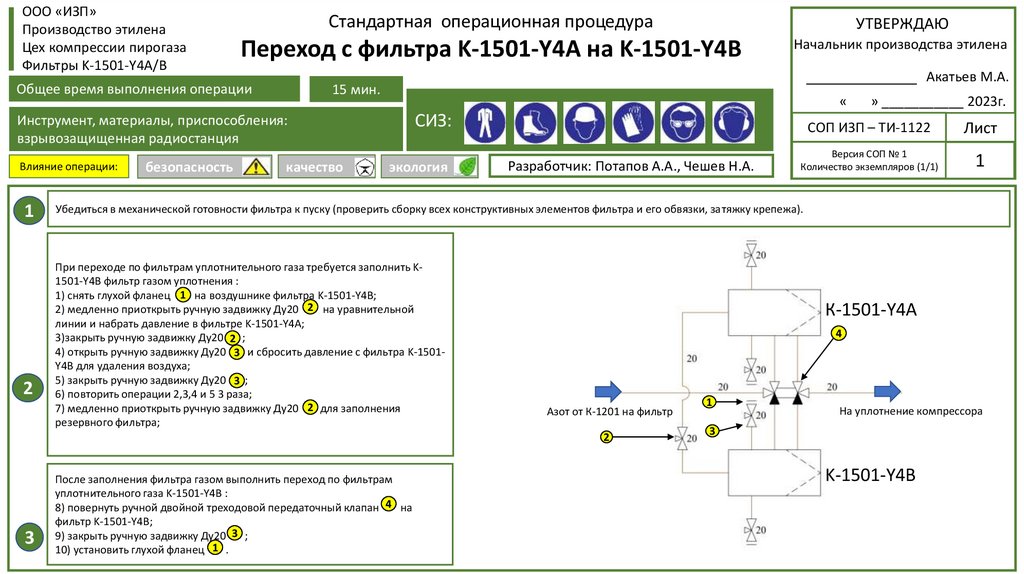

4.
ООО «ИЗП»Производство этилена
Цех компрессии пирогаза
Фильтры K-1501-Y4A/B
Стандартная операционная процедура
Переход с фильтра K-1501-Y4A на K-1501-Y4В
Общее время выполнения операции
1
2
безопасность
Акатьев М.А.
«
СИЗ:
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Убедиться в механической готовности фильтра к пуску (проверить сборку всех конструктивных элементов фильтра и его обвязки, затяжку крепежа).
При переходе по фильтрам уплотнительного газа требуется заполнить K1501-Y4B фильтр газом уплотнения :
1) снять глухой фланец 1 на воздушнике фильтра K-1501-Y4B;
2) медленно приоткрыть ручную задвижку Ду20 2 на уравнительной
линии и набрать давление в фильтре K-1501-Y4A;
3)закрыть ручную задвижку Ду20 2 ;
4) открыть ручную задвижку Ду20 3 и сбросить давление с фильтра K-1501Y4B для удаления воздуха;
5) закрыть ручную задвижку Ду20 3 ;
6) повторить операции 2,3,4 и 5 3 раза;
7) медленно приоткрыть ручную задвижку Ду20 2 для заполнения
резервного фильтра;
К-1501-Y4A
4
Азот от К-1201 на фильтр
2
3
Начальник производства этилена
15 мин.
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
После заполнения фильтра газом выполнить переход по фильтрам
уплотнительного газа K-1501-Y4B :
8) повернуть ручной двойной треходовой передаточный клапан 4 на
фильтр K-1501-Y4B;
9) закрыть ручную задвижку Ду20 3 ;
10) установить глухой фланец 1 .
1
На уплотнение компрессора
3
K-1501-Y4B

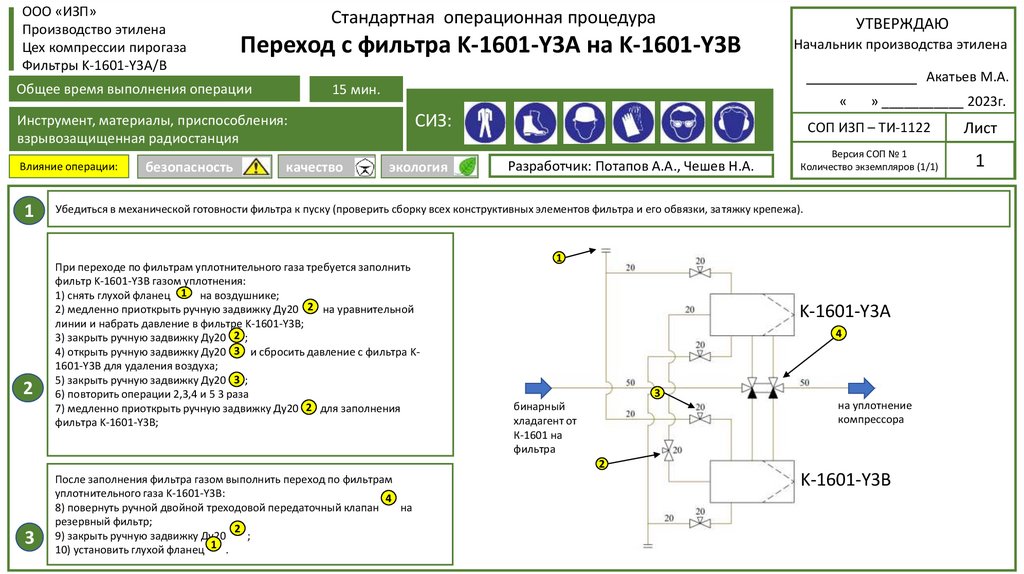

5.
ООО «ИЗП»Производство этилена
Цех компрессии пирогаза
Фильтры K-1601-Y3A/B
Стандартная операционная процедура
Переход с фильтра K-1601-Y3А на K-1601-Y3B
Общее время выполнения операции
1
2
безопасность
Начальник производства этилена
Акатьев М.А.
15 мин.
«
СИЗ:
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Убедиться в механической готовности фильтра к пуску (проверить сборку всех конструктивных элементов фильтра и его обвязки, затяжку крепежа).
При переходе по фильтрам уплотнительного газа требуется заполнить
фильтр K-1601-Y3B газом уплотнения:
1) снять глухой фланец 1 на воздушнике;
2) медленно приоткрыть ручную задвижку Ду20 2 на уравнительной
линии и набрать давление в фильтре K-1601-Y3B;
3) закрыть ручную задвижку Ду20 2 ;
4) открыть ручную задвижку Ду20 3 и сбросить давление с фильтра K1601-Y3B для удаления воздуха;
5) закрыть ручную задвижку Ду20 3 ;
6) повторить операции 2,3,4 и 5 3 раза
7) медленно приоткрыть ручную задвижку Ду20 2 для заполнения
фильтра K-1601-Y3B;
1
K-1601-Y3A
4
3
на уплотнение
компрессора
бинарный
хладагент от
К-1601 на
фильтра
2
3
После заполнения фильтра газом выполнить переход по фильтрам
уплотнительного газа K-1601-Y3B:
4
8) повернуть ручной двойной треходовой передаточный клапан
на
резервный фильтр;
2
9) закрыть ручную задвижку Ду20
;
10) установить глухой фланец 1 .
K-1601-Y3B

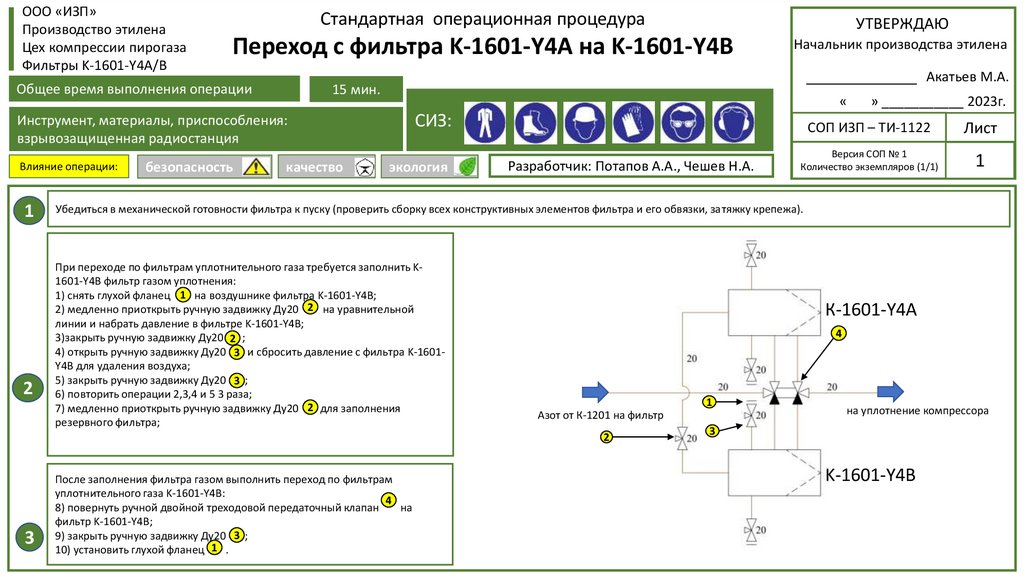

6.
ООО «ИЗП»Производство этилена
Цех компрессии пирогаза
Фильтры K-1601-Y4A/B
Стандартная операционная процедура
Переход с фильтра K-1601-Y4A на K-1601-Y4В
Общее время выполнения операции
1
2
безопасность
Акатьев М.А.
«
СИЗ:
качество
экология
Разработчик: Потапов А.А., Чешев Н.А.
» ___________ 2023г.
СОП ИЗП – ТИ-1122
Лист
Версия СОП № 1
Количество экземпляров (1/1)
1
Убедиться в механической готовности фильтра к пуску (проверить сборку всех конструктивных элементов фильтра и его обвязки, затяжку крепежа).
При переходе по фильтрам уплотнительного газа требуется заполнить K1601-Y4B фильтр газом уплотнения:
1) снять глухой фланец 1 на воздушнике фильтра K-1601-Y4B;
2) медленно приоткрыть ручную задвижку Ду20 2 на уравнительной
линии и набрать давление в фильтре K-1601-Y4B;
3)закрыть ручную задвижку Ду20 2 ;
4) открыть ручную задвижку Ду20 3 и сбросить давление с фильтра K-1601Y4B для удаления воздуха;
5) закрыть ручную задвижку Ду20 3 ;
6) повторить операции 2,3,4 и 5 3 раза;
7) медленно приоткрыть ручную задвижку Ду20 2 для заполнения
резервного фильтра;
К-1601-Y4A
4
1
Азот от К-1201 на фильтр
2
3
Начальник производства этилена
15 мин.
Инструмент, материалы, приспособления:
взрывозащищенная радиостанция
Влияние операции:
УТВЕРЖДАЮ
УТВЕРЖДАЮ
После заполнения фильтра газом выполнить переход по фильтрам
уплотнительного газа K-1601-Y4B:
4
8) повернуть ручной двойной треходовой передаточный клапан
на
фильтр K-1601-Y4B;
9) закрыть ручную задвижку Ду20 3 ;
10) установить глухой фланец 1 .
на уплотнение компрессора
3
K-1601-Y4B
