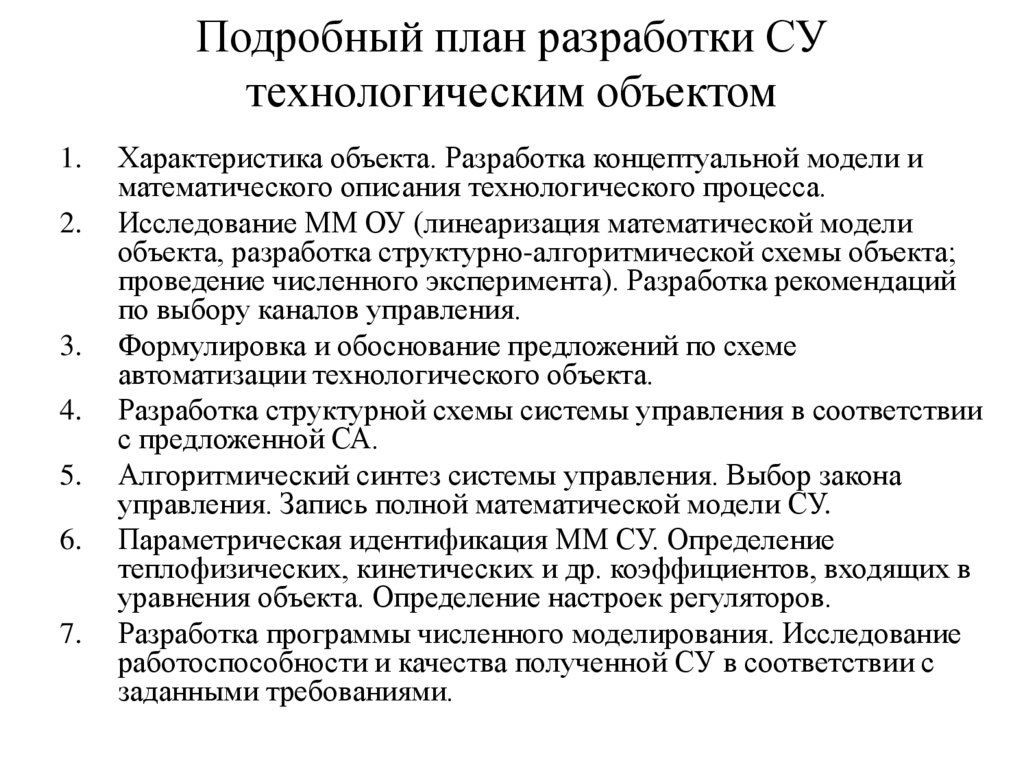

Подробный план разработки СУ технологическим объектом

1. Подробный план разработки СУ технологическим объектом

1.
2.
3.
4.
5.
6.
7.
Характеристика объекта. Разработка концептуальной модели и
математического описания технологического процесса.

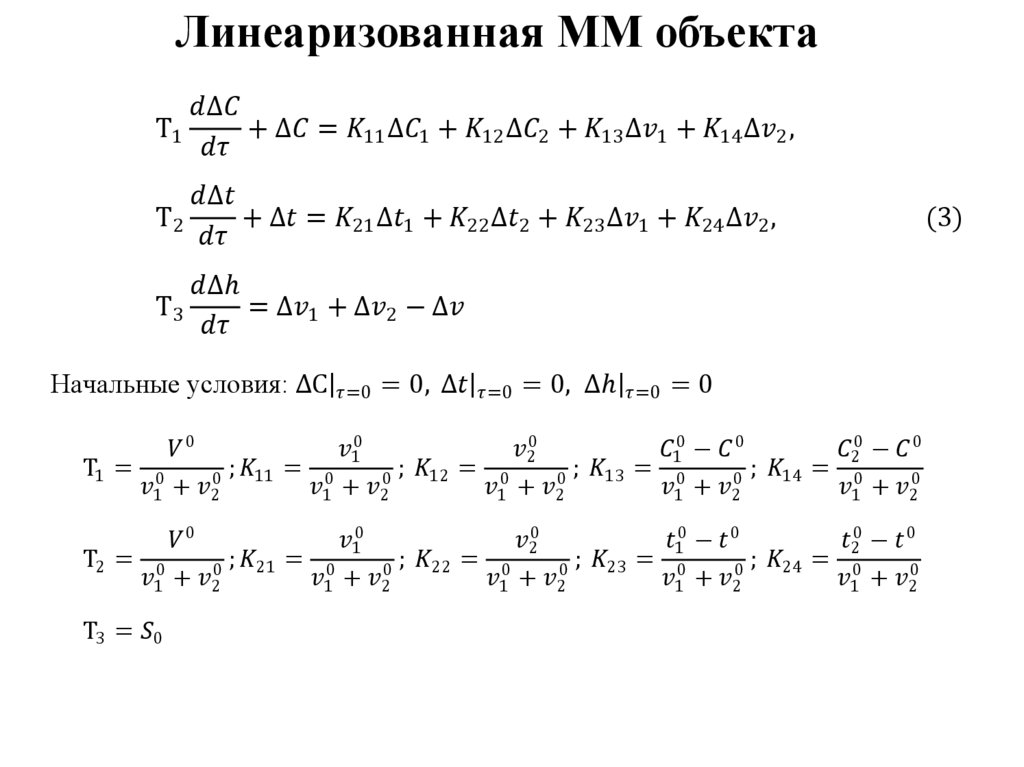

Исследование ММ ОУ (линеаризация математической модели
объекта, разработка структурно-алгоритмической схемы объекта;
проведение численного эксперимента). Разработка рекомендаций
по выбору каналов управления.

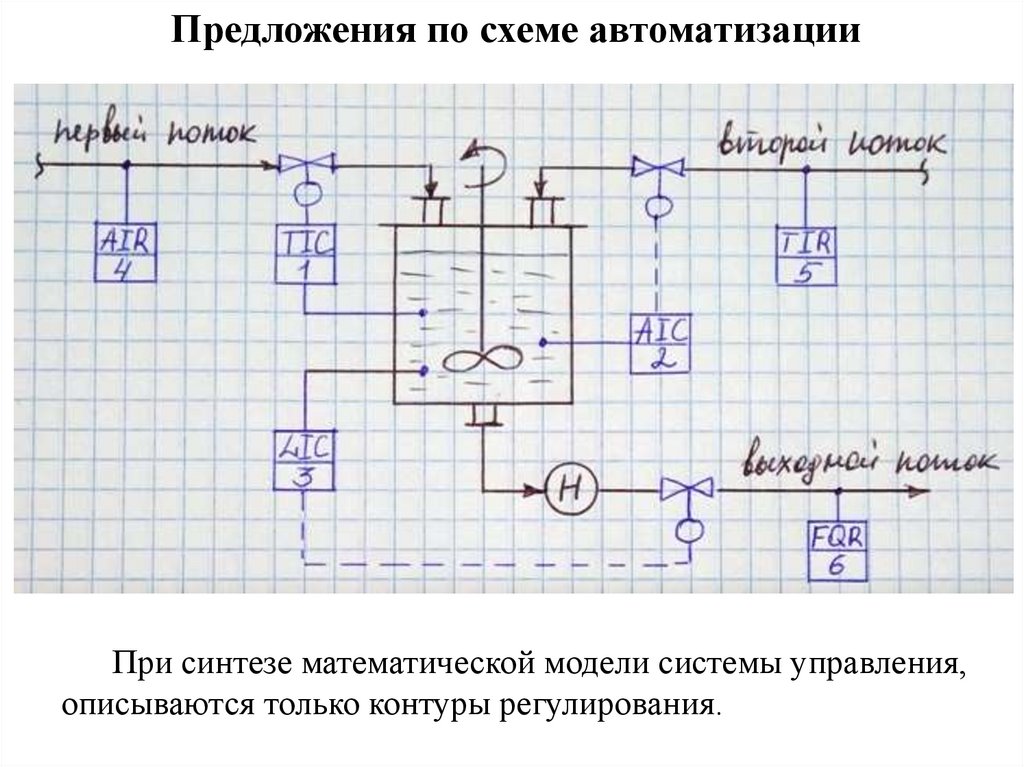

Формулировка и обоснование предложений по схеме
автоматизации технологического объекта.

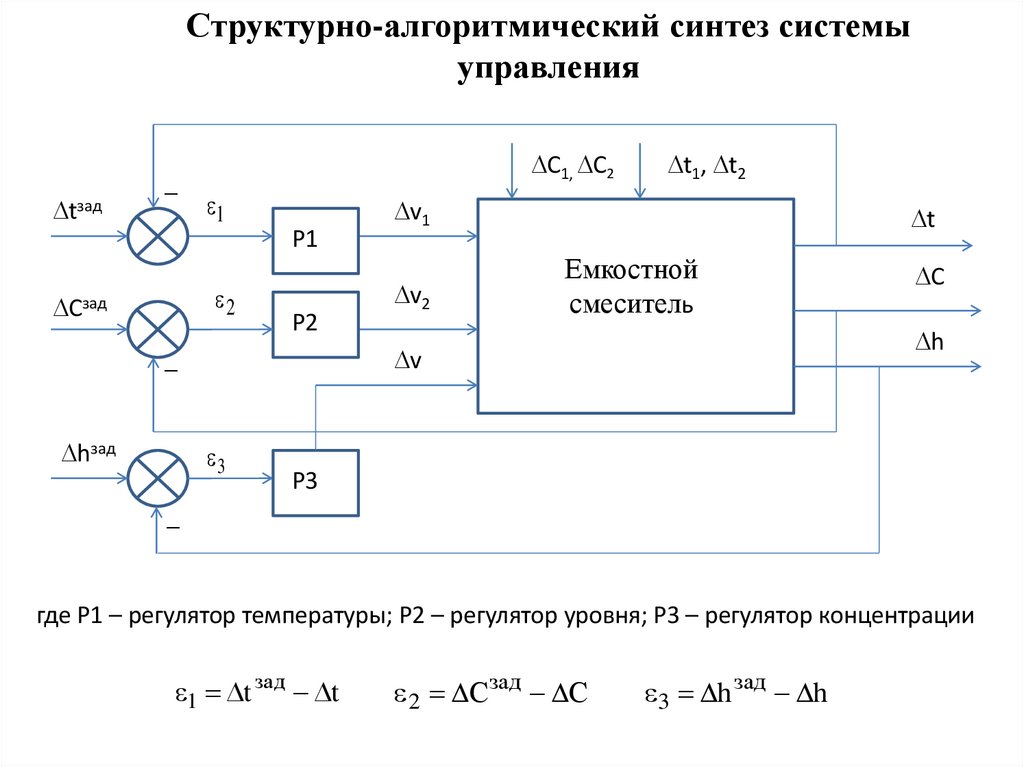

Разработка структурной схемы системы управления в соответствии
с предложенной СА.

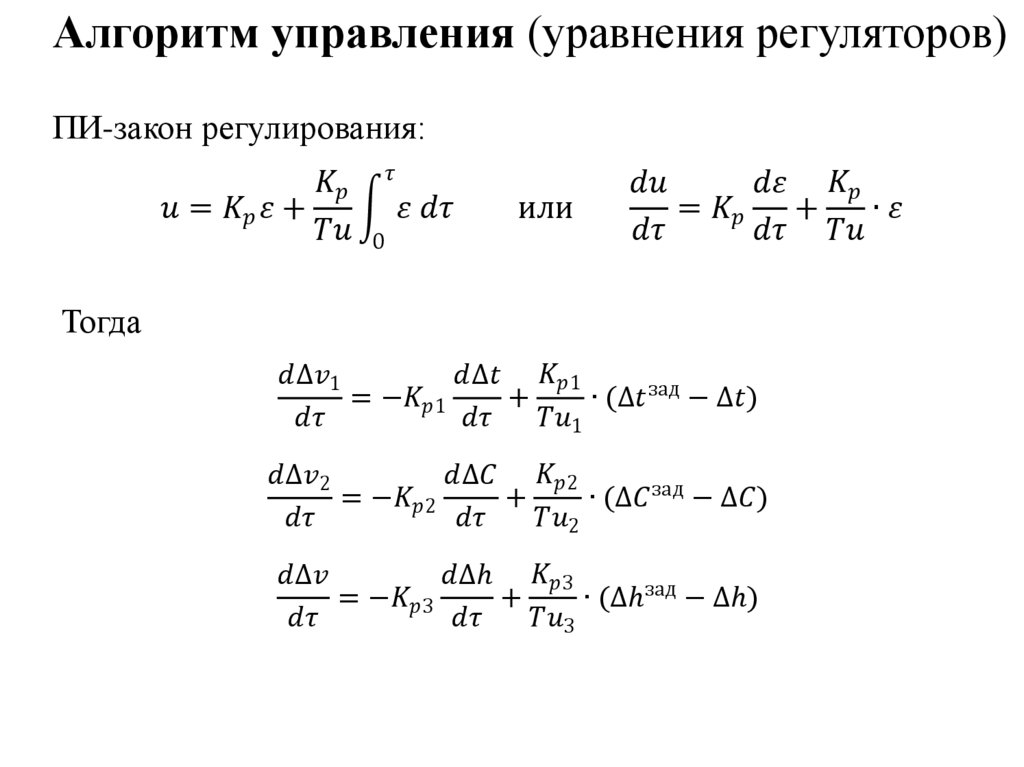

Алгоритмический синтез системы управления. Выбор закона

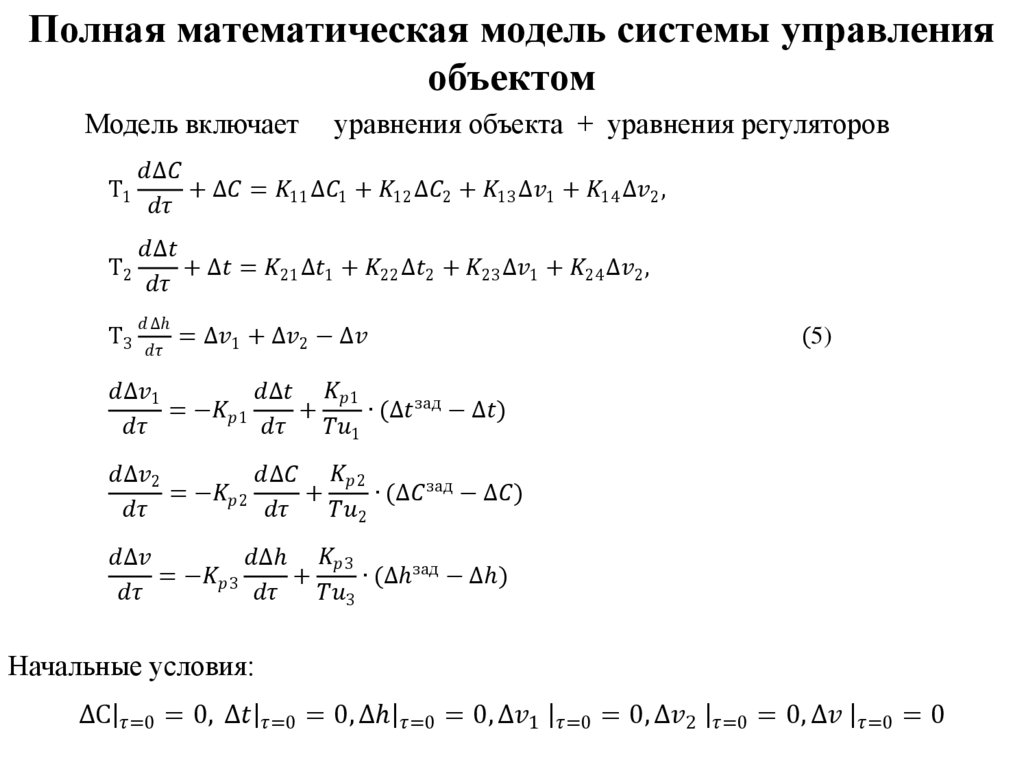

управления. Запись полной математической модели СУ.
Параметрическая идентификация ММ СУ. Определение
теплофизических, кинетических и др. коэффициентов, входящих в
уравнения объекта. Определение настроек регуляторов.
Разработка программы численного моделирования. Исследование
работоспособности и качества полученной СУ в соответствии с
заданными требованиями.

2.

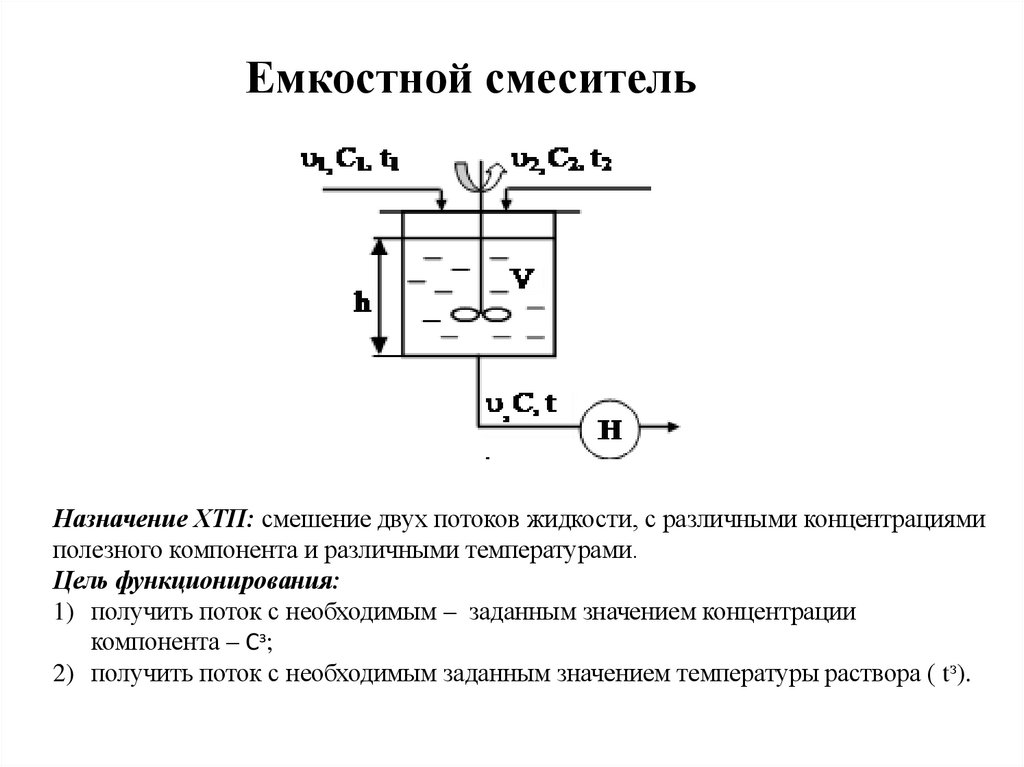

Емкостной смеситель
Назначение ХТП: смешение двух потоков жидкости, с различными концентрациями
полезного компонента и различными температурами.
Цель функционирования:
1) получить поток с необходимым – заданным значением концентрации
компонента – Сз;
2) получить поток с необходимым заданным значением температуры раствора ( tз).

3. Математическое описание объекта

Математическая модель для условий динамики
