Расчет числа гвоздей для крепления деревянных подкладок и брусков

1.

РАСЧЕТ ЧИСЛА ГВОЗДЕЙ
ДЛЯ КРЕПЛЕНИЯ
ДЕРЕВЯННЫХ
ПОДКЛАДОК И БРУСКОВ

2.

ЗАКРЕПЛЕНИЕ ПОДКЛАДОК К ПОЛУ
ВАГОНА ПРОИЗВОДИТСЯ С ПОМОЩЬЮ
ГВОЗДЕЙ
Для закрепления груза
используются
подкладки, распорные и упорные бруски,
которые в свою
очередь,
крепятся
(прибиваются) к полу вагона гвоздями.
Необходимое количество гвоздей следует
вычислить , соблюдая
требования
Технических условий (ЦМ-943)

3.

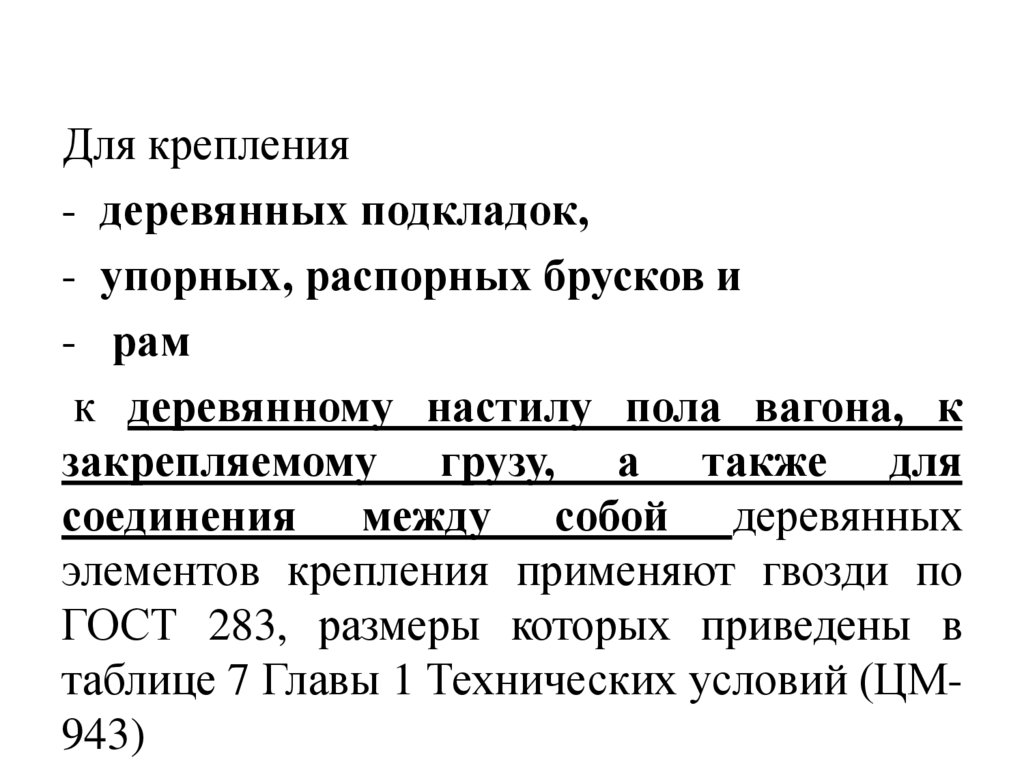

Для крепления
- деревянных подкладок,
- упорных, распорных брусков и
- рам
к деревянному настилу пола вагона, к
закрепляемому грузу, а также для
соединения между собой деревянных
элементов крепления применяют гвозди по
ГОСТ 283, размеры которых приведены в
таблице 7 Главы 1 Технических условий (ЦМ943)

4.

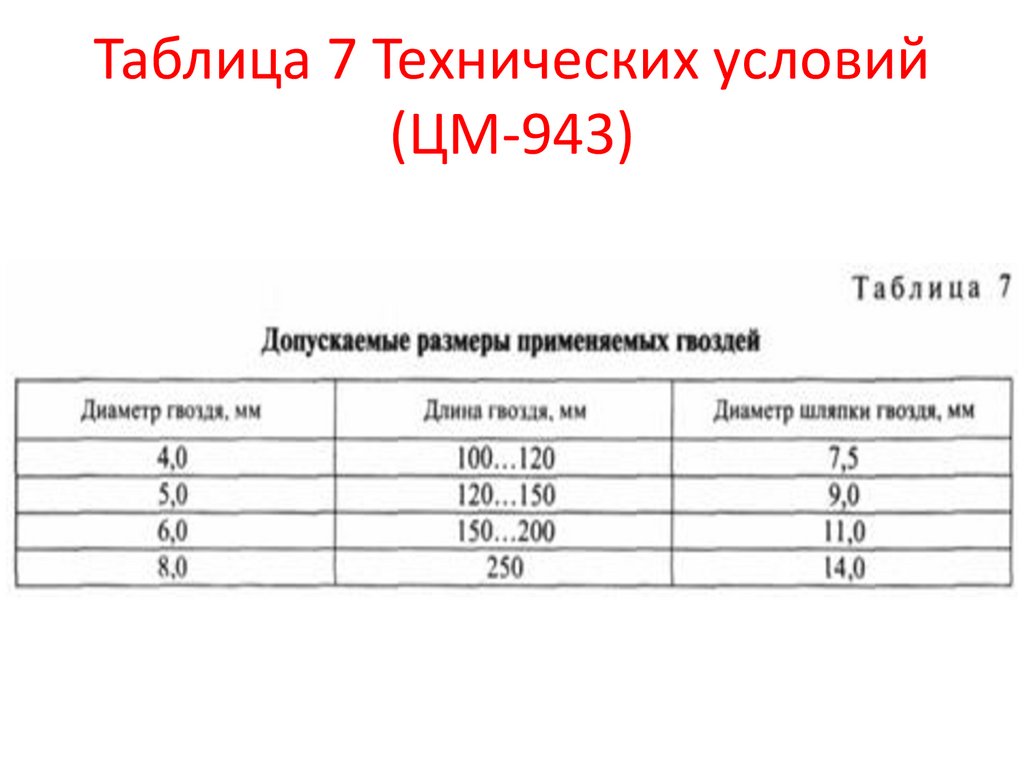

Таблица 7 Технических условий
(ЦМ-943)

5.

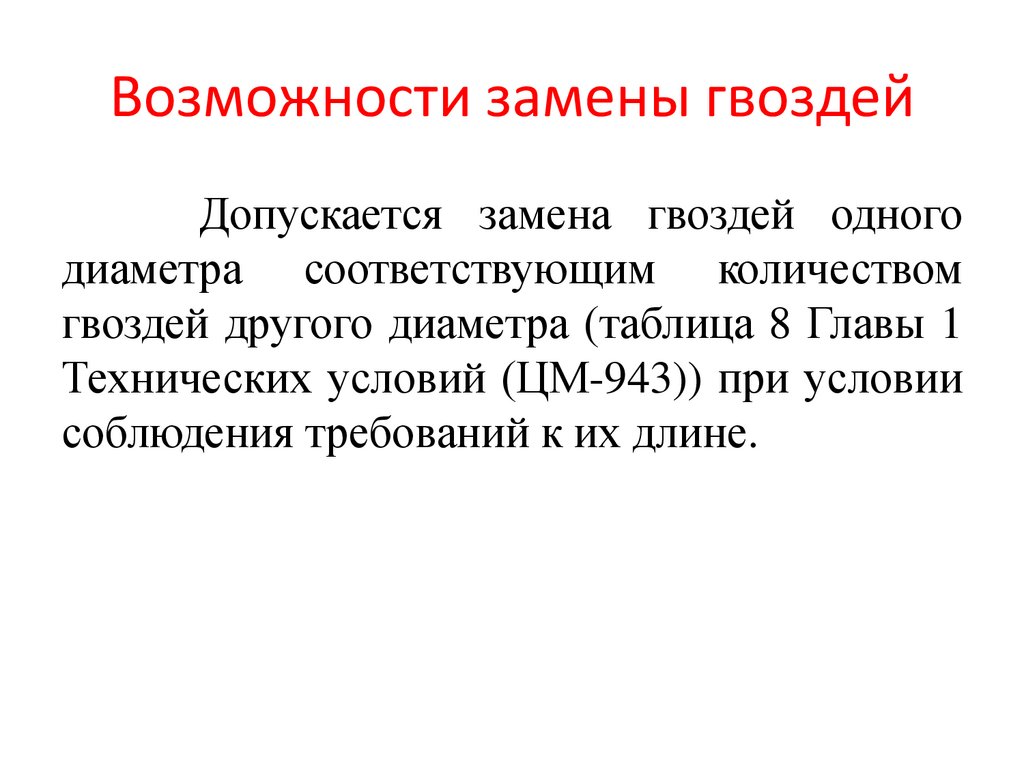

Возможности замены гвоздей
Допускается замена гвоздей одного
диаметра соответствующим количеством
гвоздей другого диаметра (таблица 8 Главы 1
Технических условий (ЦМ-943)) при условии
соблюдения требований к их длине.

6.

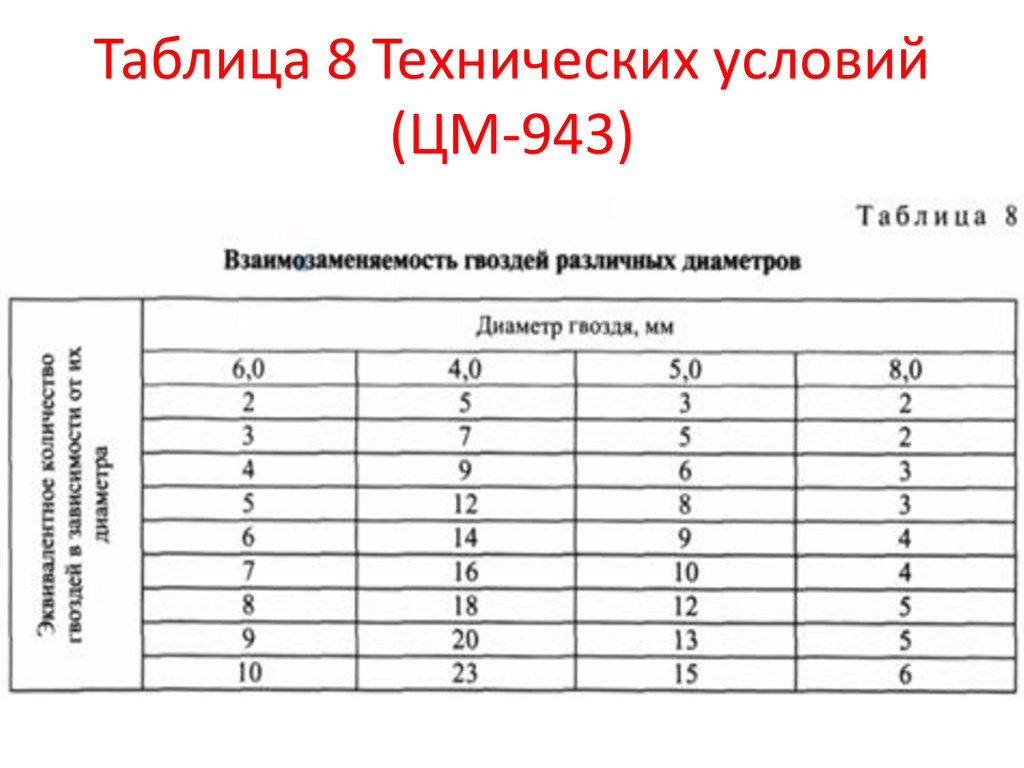

Таблица 8 Технических условий
(ЦМ-943)

7.

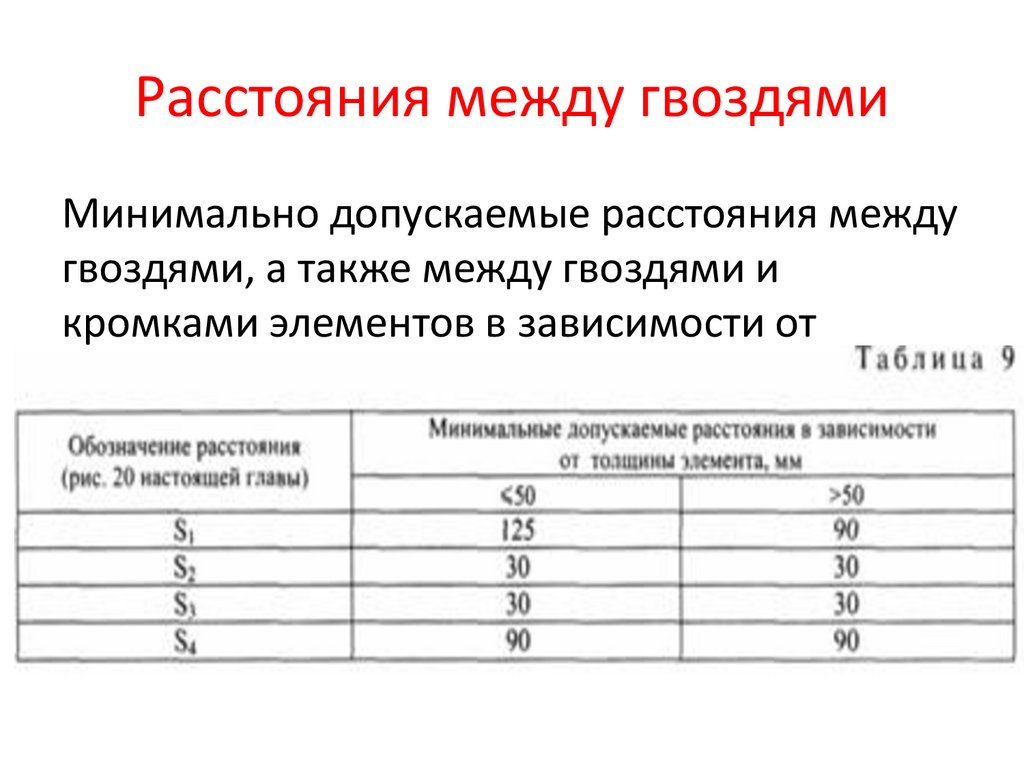

Расстояния между гвоздями
Минимально допускаемые расстояния между
гвоздями, а также между гвоздями и
кромками элементов в зависимости от
толщины элементов приведены в таблице 9
Главы 1 Технических условий (ЦМ-943)

8.

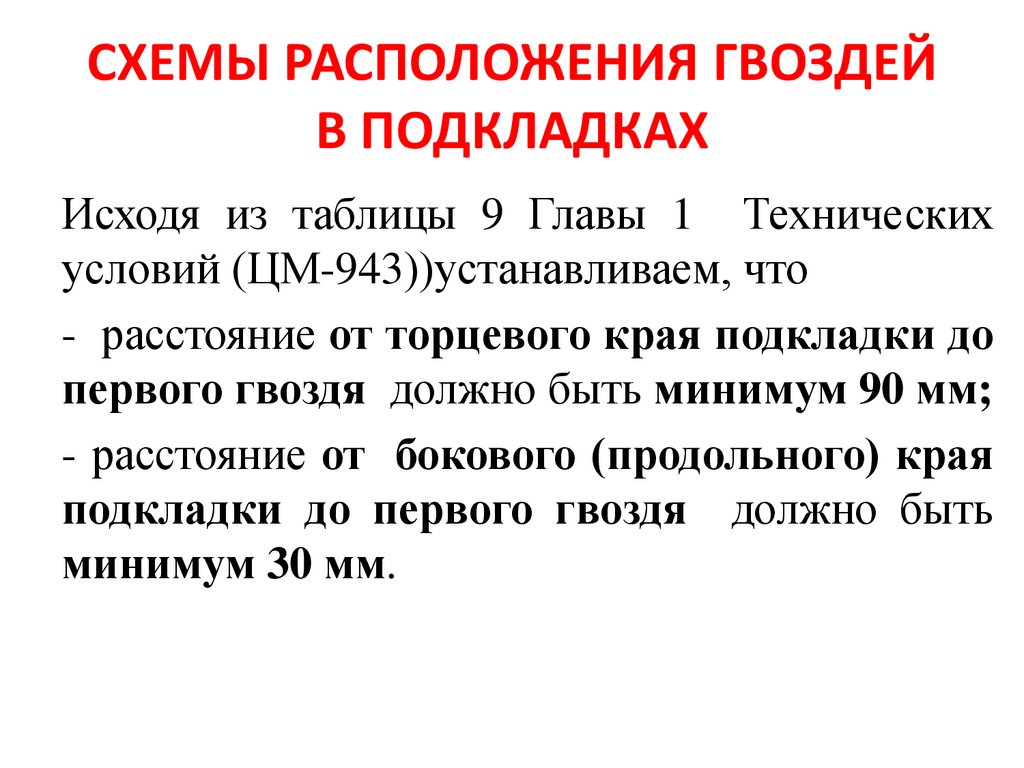

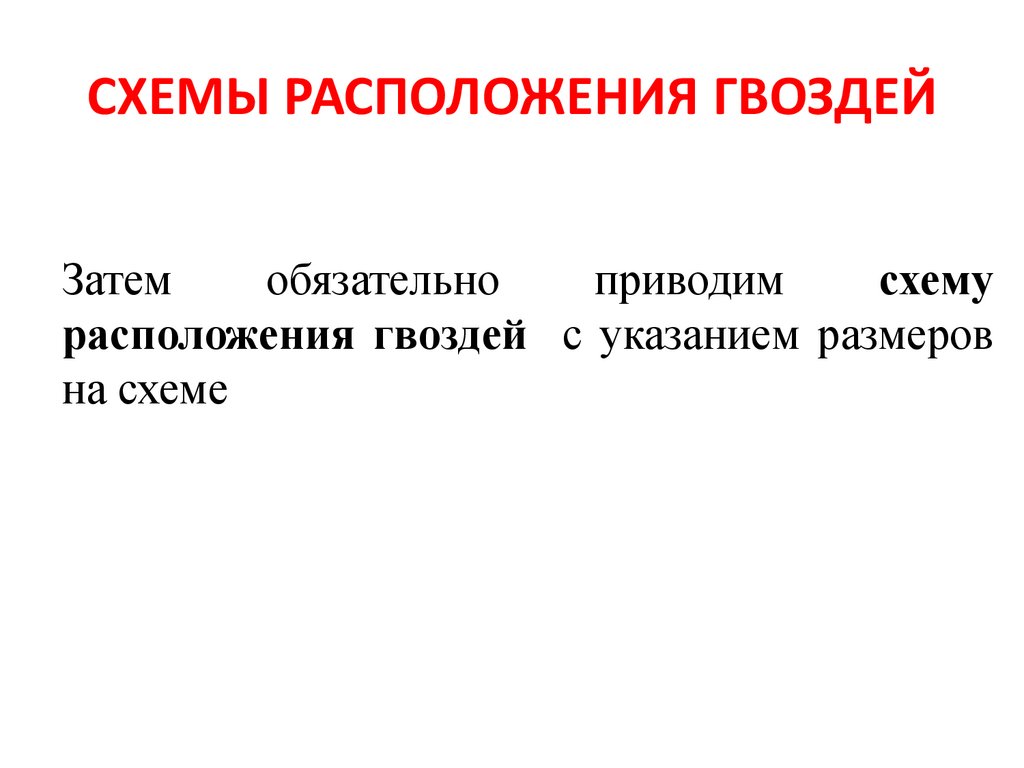

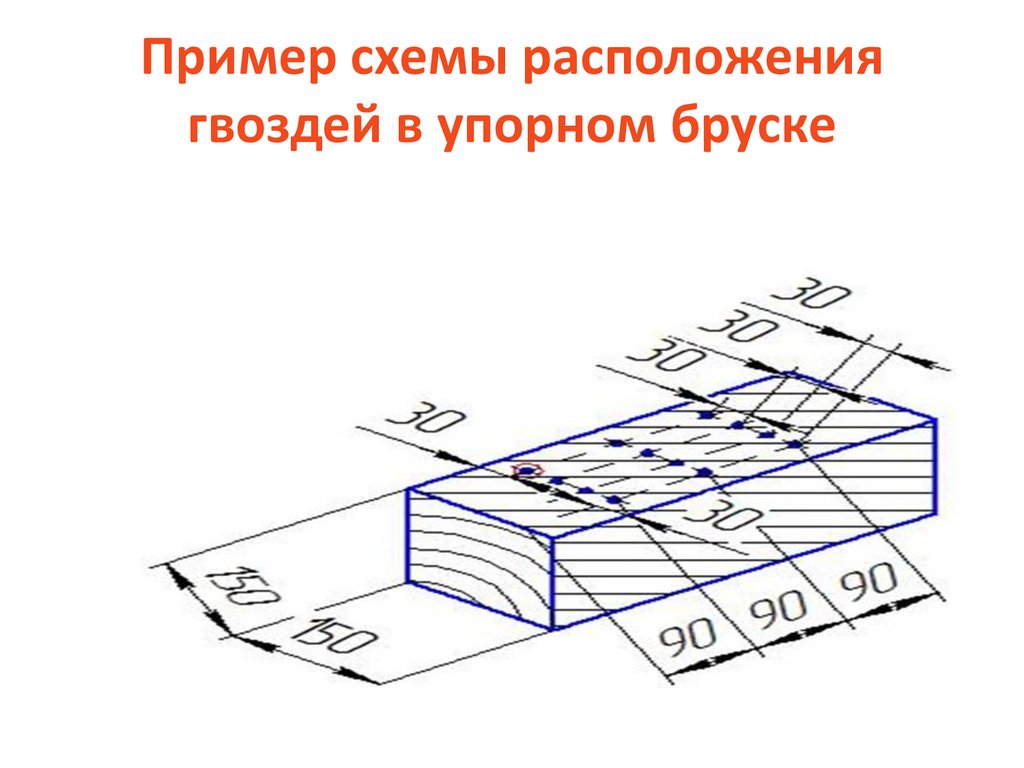

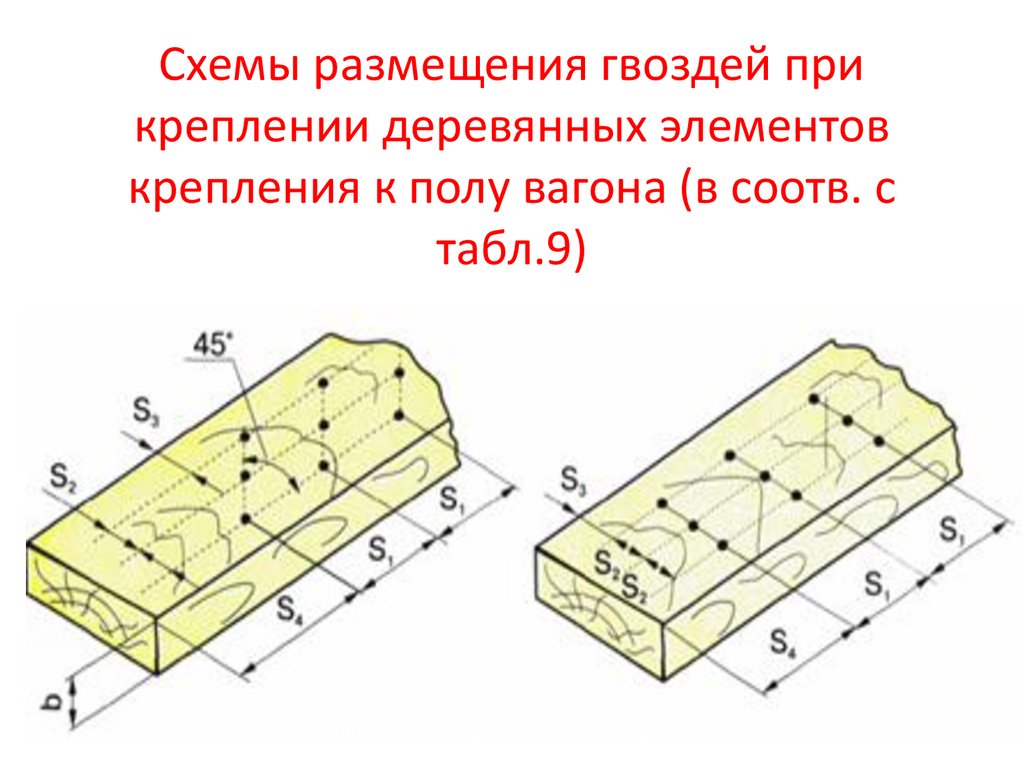

Схемы размещения гвоздей при
креплении деревянных элементов
крепления к полу вагона (в соотв. с
табл.9)

9.

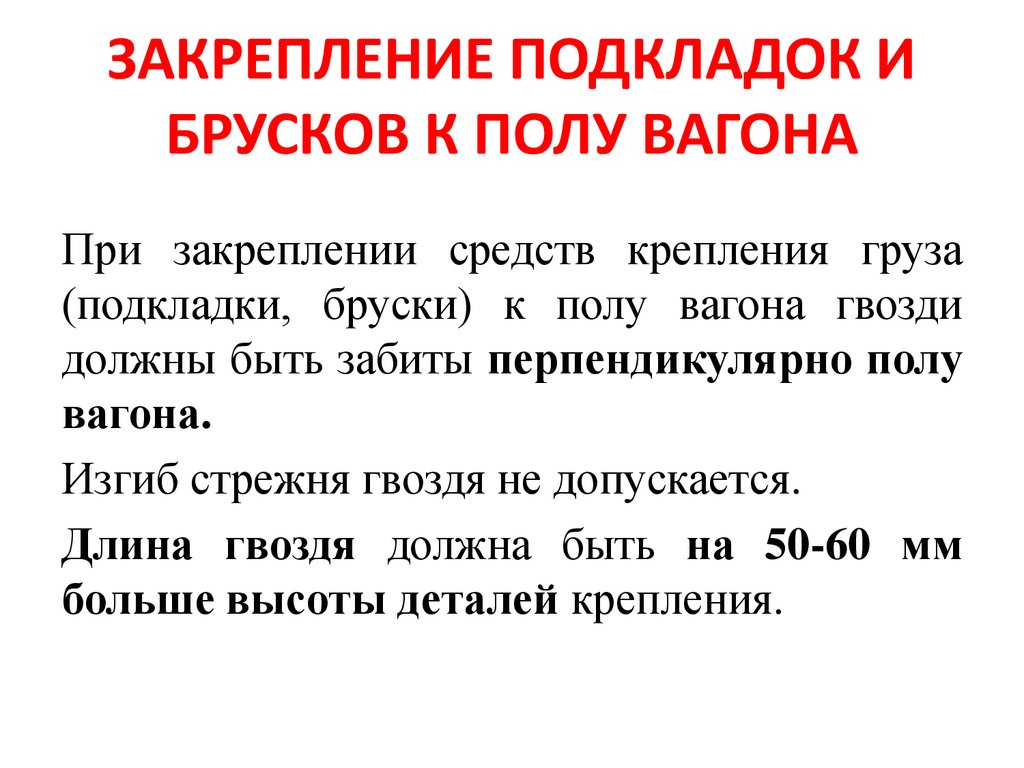

ЗАКРЕПЛЕНИЕ ПОДКЛАДОК И
БРУСКОВ К ПОЛУ ВАГОНА
При закреплении средств крепления груза
(подкладки, бруски) к полу вагона гвозди
должны быть забиты перпендикулярно полу
вагона.
Изгиб стрежня гвоздя не допускается.
Длина гвоздя должна быть на 50-60 мм
больше высоты деталей крепления.

10.

ЗАКРЕПЛЕНИЕ ПОДКЛАДОК И
БРУСКОВ К ПОЛУ ВАГОНА
Не допускается образование трещин в
деталях крепления при прибивании их
гвоздями. Можно просверливать отверстия
перед забивкой в деталях крепления (бруски,
подкладки).
Гвозди, забитые в щели между досками пола
платформы, не учитываются в общем
количестве используемых для крепления
гвоздей.

11.

КОЛИЧЕСТВОТ ГВОЗДЕЙ
Общее количество гвоздей для крепления
средств крепления (либо их частей) к
полу вагона определяется в соответствии с
разделом 10 Главы 1 Технических
условий (ЦМ-943) .

12.

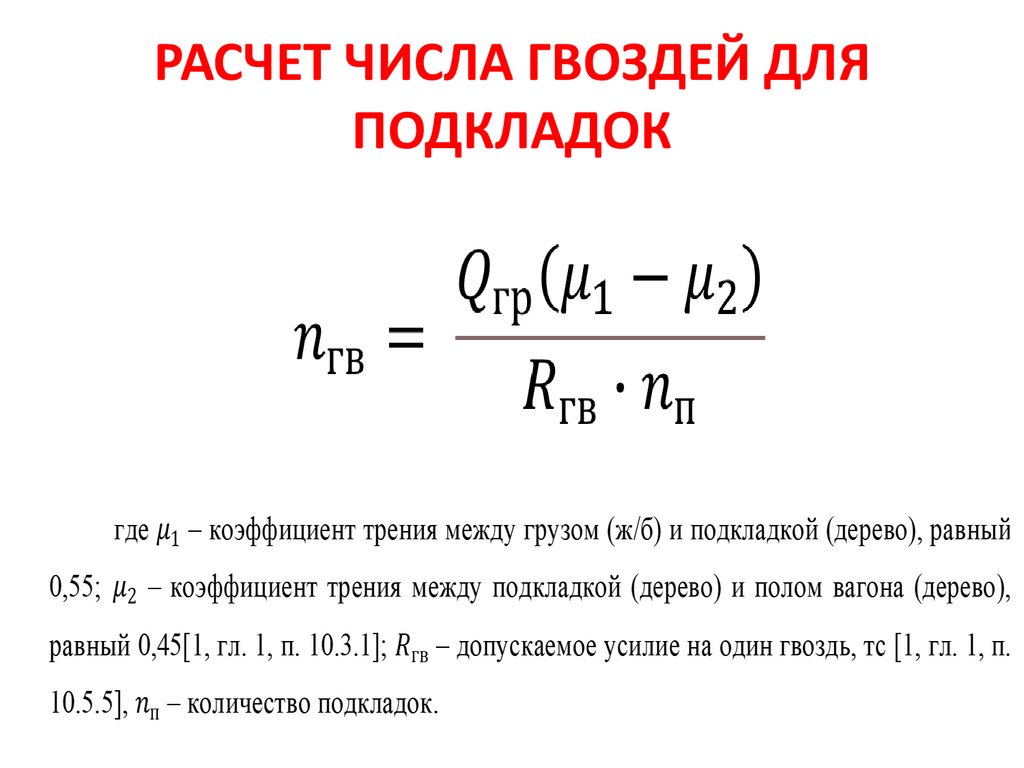

РАСЧЕТ ЧИСЛА ГВОЗДЕЙ ДЛЯ
ПОДКЛАДОК

13.

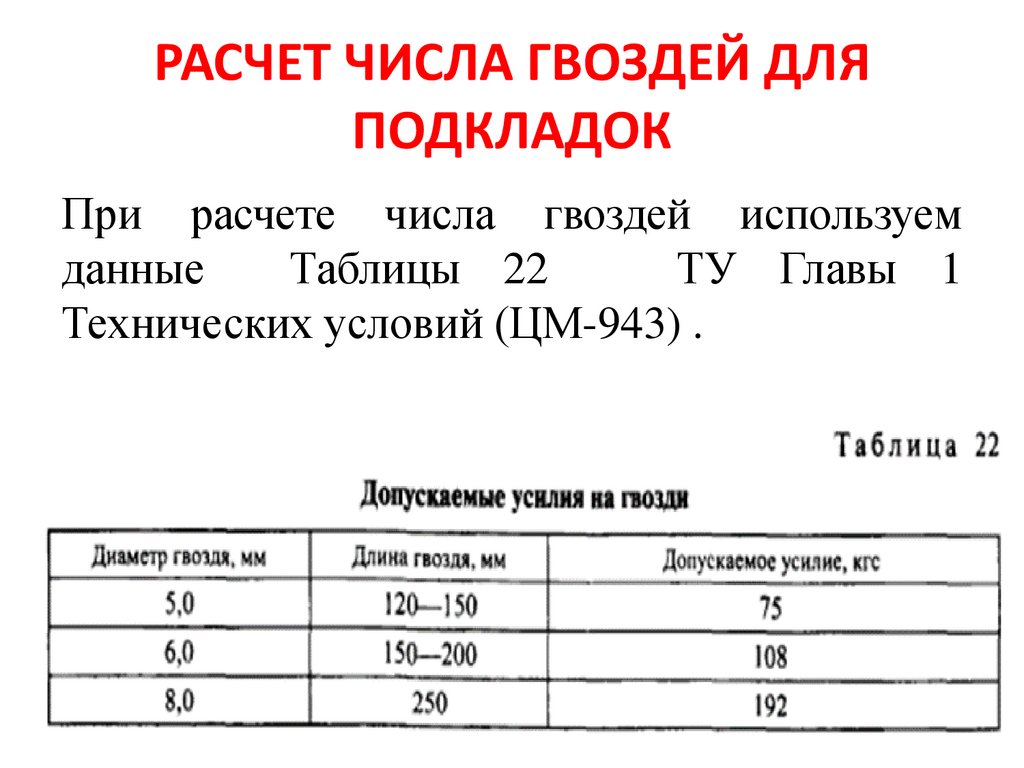

РАСЧЕТ ЧИСЛА ГВОЗДЕЙ ДЛЯ
ПОДКЛАДОК
При расчете числа гвоздей используем
данные
Таблицы 22
ТУ Главы 1
Технических условий (ЦМ-943) .

14.

НЕОБХОДИМЫЕ ТАБЛИЦЫ ДЛЯ
РАСЧЕТА ЧИСЛА ГВОЗДЕЙ
➢Таблица 7 – допускаемые размеры гвоздей
➢Таблица 8- взаимозаменяемость гвоздей
➢Таблица 9- по ней будем выбирать
минимально допустимые расстояния между
гвоздями
➢Таблицы 22 – допускаемые усилия на
гвозди

15.

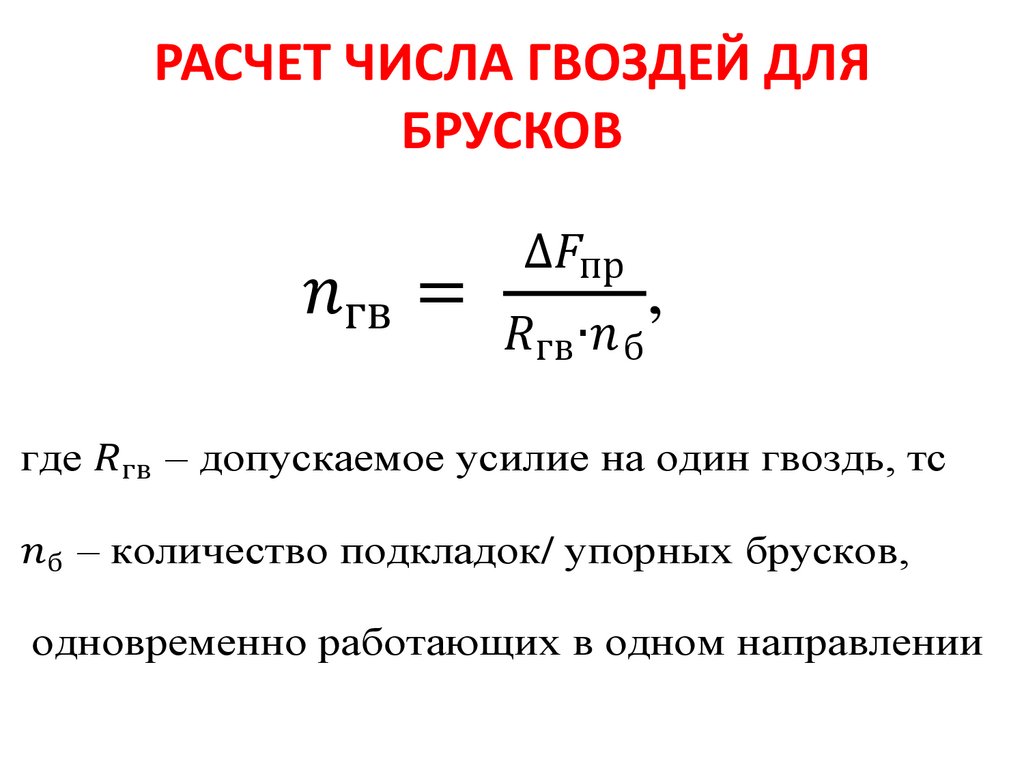

РАСЧЕТ ЧИСЛА ГВОЗДЕЙ ДЛЯ
БРУСКОВ
