Практич.занятие № 4, схемы, таб. ТУ

1.

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 4
ПО КУРСУ
« ГРУЗОВЕДЕНИЕ»
на тему:
«Расчет креплений грузов, не
предусмотренных
техническими условиями»

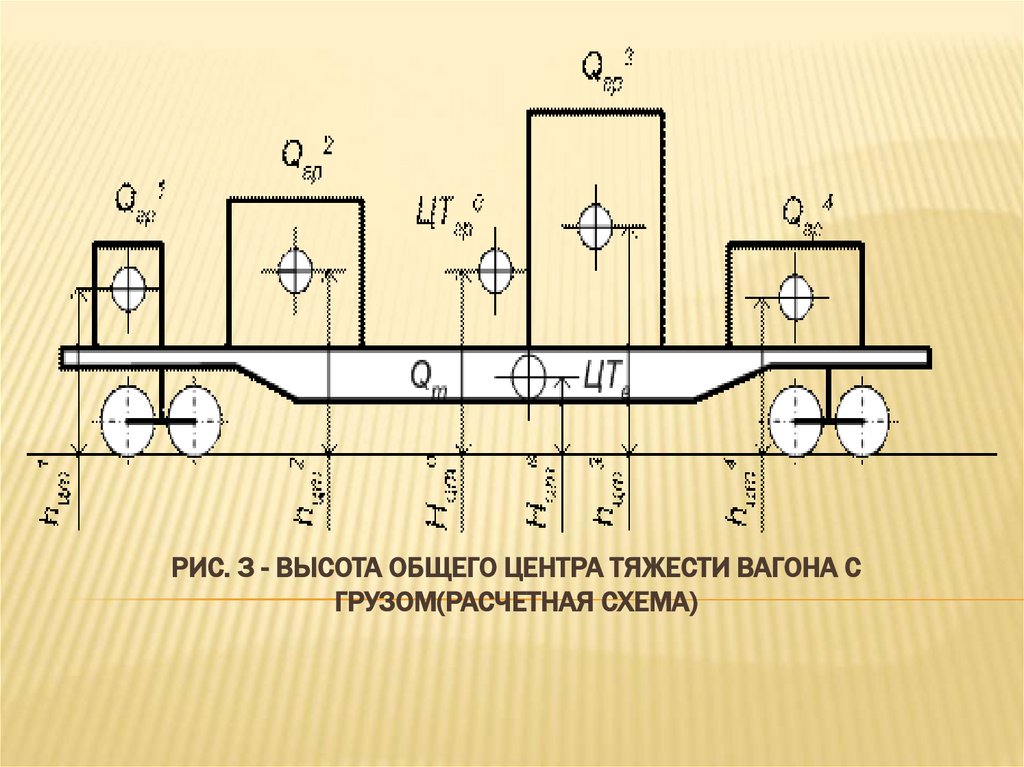

2. Рис. 3 - Высота общего центра тяжести вагона с грузом(расчетная схема)

РИС. 3 - ВЫСОТА ОБЩЕГО ЦЕНТРА ТЯЖЕСТИ ВАГОНА С
ГРУЗОМ(РАСЧЕТНАЯ СХЕМА)

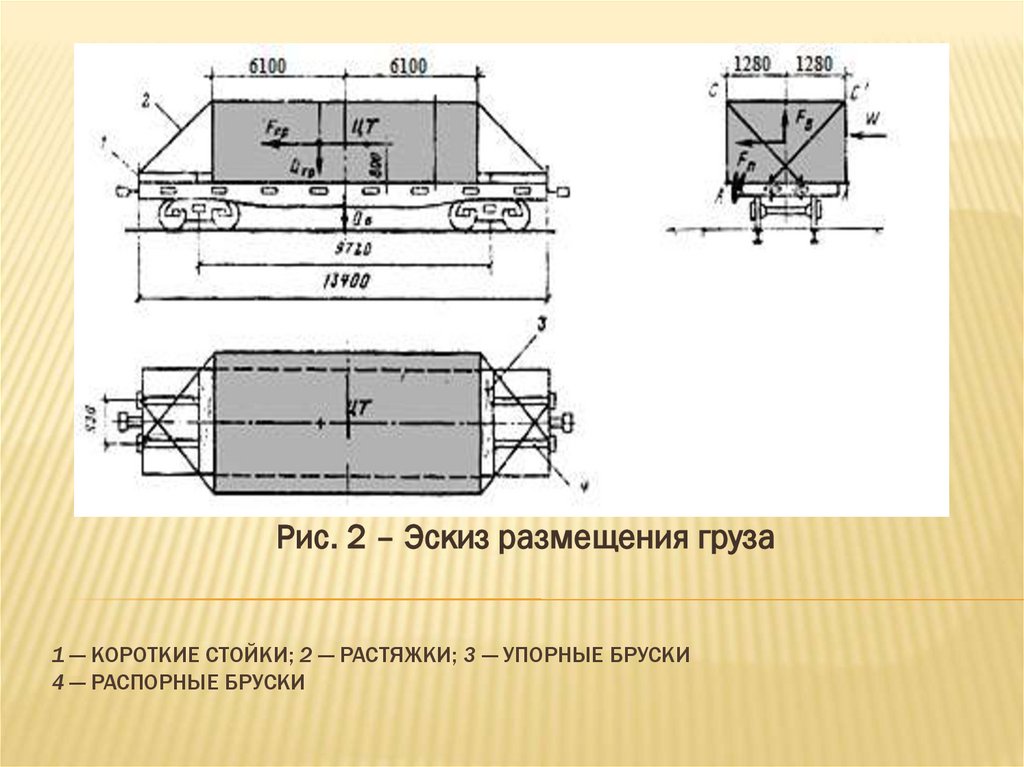

3. 1 — короткие стойки; 2 — растяжки; 3 — упорные бруски 4 — распорные бруски

Рис. 2 – Эскиз размещения груза
1 — КОРОТКИЕ СТОЙКИ; 2 — РАСТЯЖКИ; 3 — УПОРНЫЕ БРУСКИ
4 — РАСПОРНЫЕ БРУСКИ

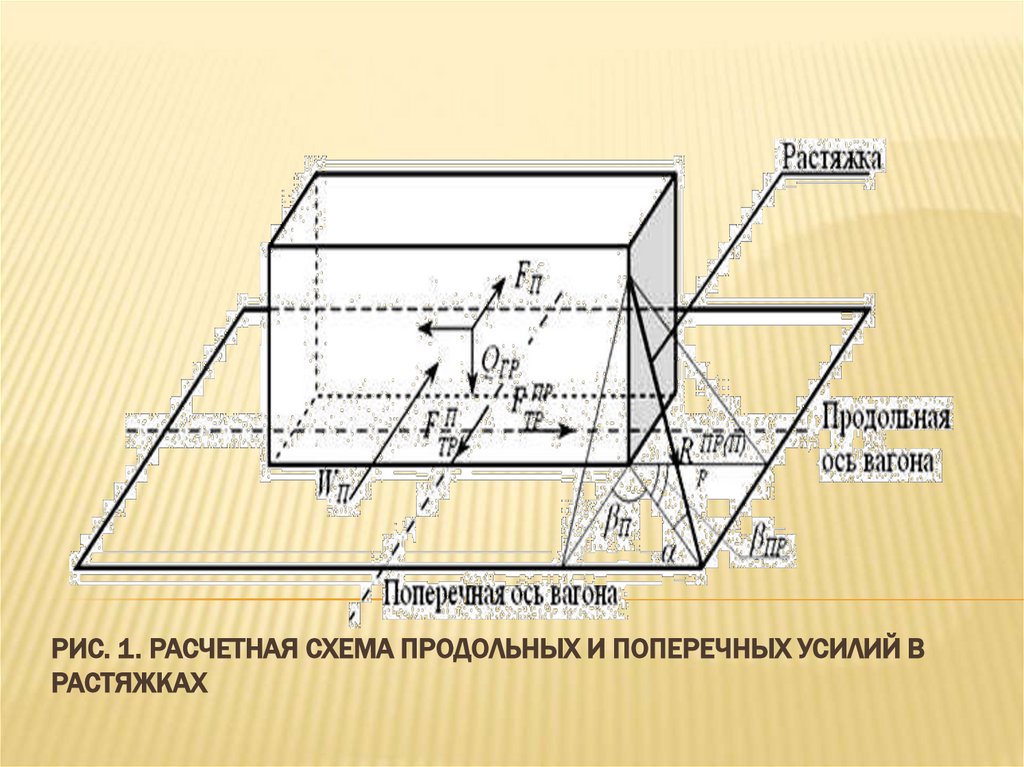

4. Рис. 1. Расчетная схема продольных и поперечных усилий в растяжках

РИС. 1. РАСЧЕТНАЯ СХЕМА ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ УСИЛИЙ В
РАСТЯЖКАХ

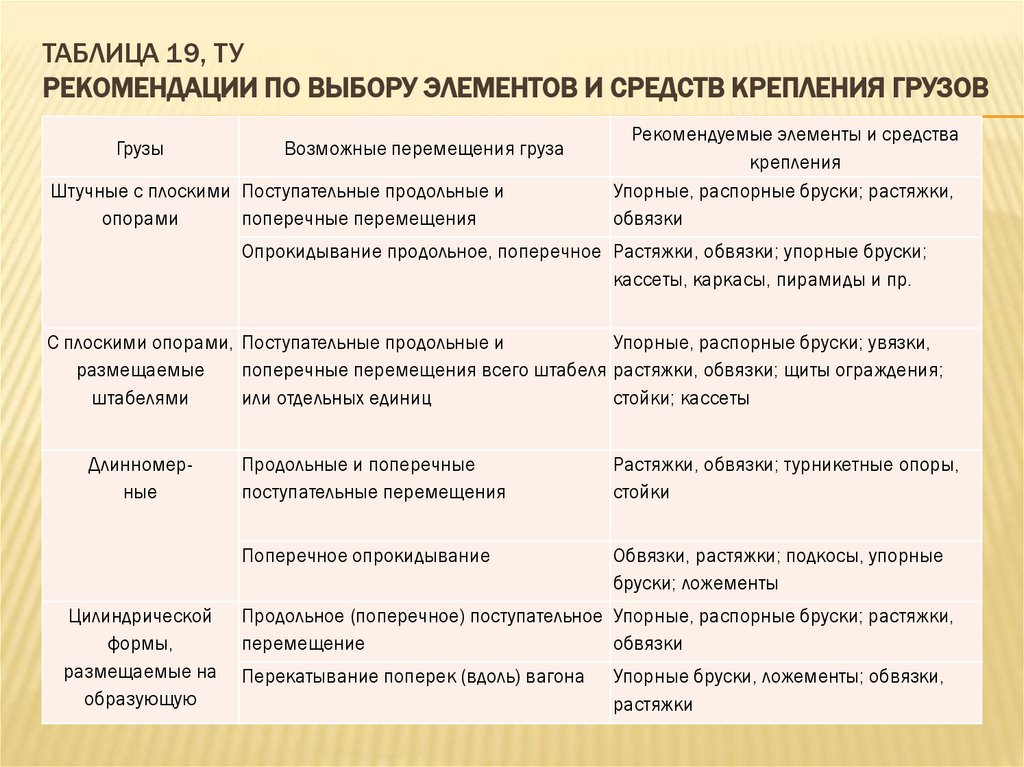

5. Таблица 19, ТУ Рекомендации по выбору элементов и средств крепления грузов

ТАБЛИЦА 19, ТУ
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ЭЛЕМЕНТОВ И СРЕДСТВ КРЕПЛЕНИЯ ГРУЗОВ
Грузы
Возможные перемещения груза
Штучные с плоскими Поступательные продольные и
опорами
поперечные перемещения
Рекомендуемые элементы и средства
крепления
Упорные, распорные бруски; растяжки,
обвязки
Опрокидывание продольное, поперечное Растяжки, обвязки; упорные бруски;
кассеты, каркасы, пирамиды и пр.
С плоскими опорами, Поступательные продольные и
Упорные, распорные бруски; увязки,
размещаемые
поперечные перемещения всего штабеля растяжки, обвязки; щиты ограждения;
штабелями
или отдельных единиц
стойки; кассеты
Длинномерные
Цилиндрической
формы,
размещаемые на
образующую
Продольные и поперечные
поступательные перемещения
Растяжки, обвязки; турникетные опоры,
стойки
Поперечное опрокидывание
Обвязки, растяжки; подкосы, упорные
бруски; ложементы
Продольное (поперечное) поступательное Упорные, распорные бруски; растяжки,
перемещение
обвязки
Перекатывание поперек (вдоль) вагона
Упорные бруски, ложементы; обвязки,
растяжки

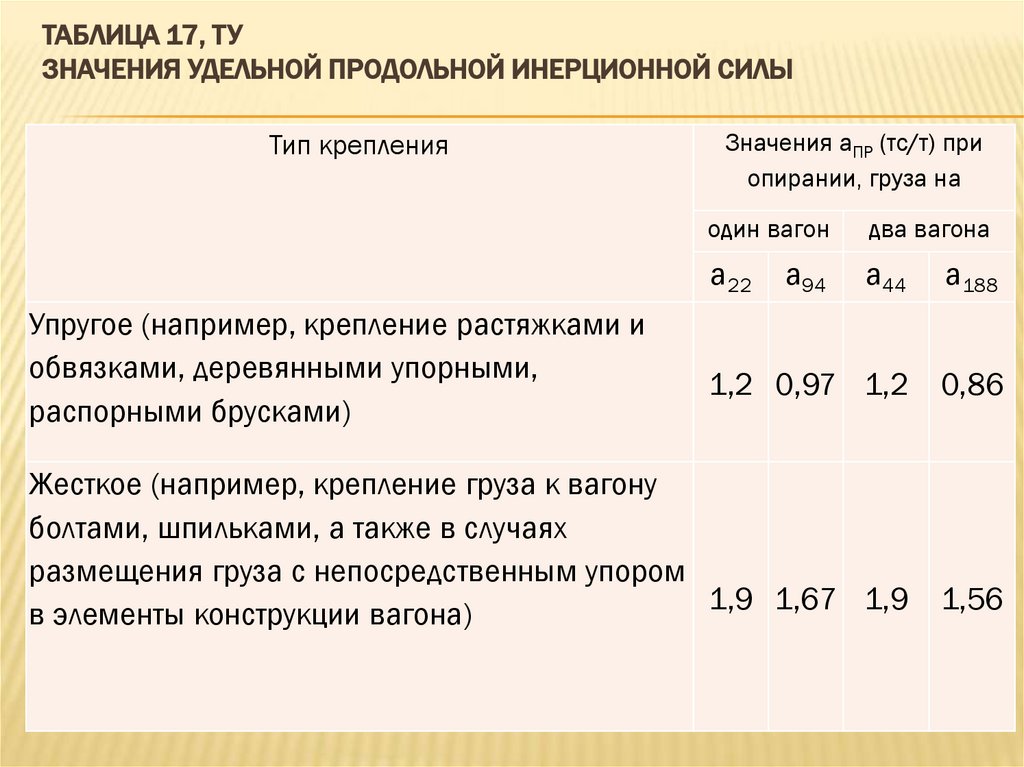

6. Таблица 17, ТУ Значения удельной продольной инерционной силы

ТАБЛИЦА 17, ТУ
ЗНАЧЕНИЯ УДЕЛЬНОЙ ПРОДОЛЬНОЙ ИНЕРЦИОННОЙ СИЛЫ
Тип крепления
Значения аПР (тс/т) при
опирании, груза на
один вагон
два вагона
а22
а44
а188
1,2 0,97 1,2
0,86
Жесткое (например, крепление груза к вагону
болтами, шпильками, а также в случаях
размещения груза с непосредственным упором
1,9 1,67 1,9
в элементы конструкции вагона)
1,56
Упругое (например, крепление растяжками и
обвязками, деревянными упорными,
распорными брусками)
а94

7.

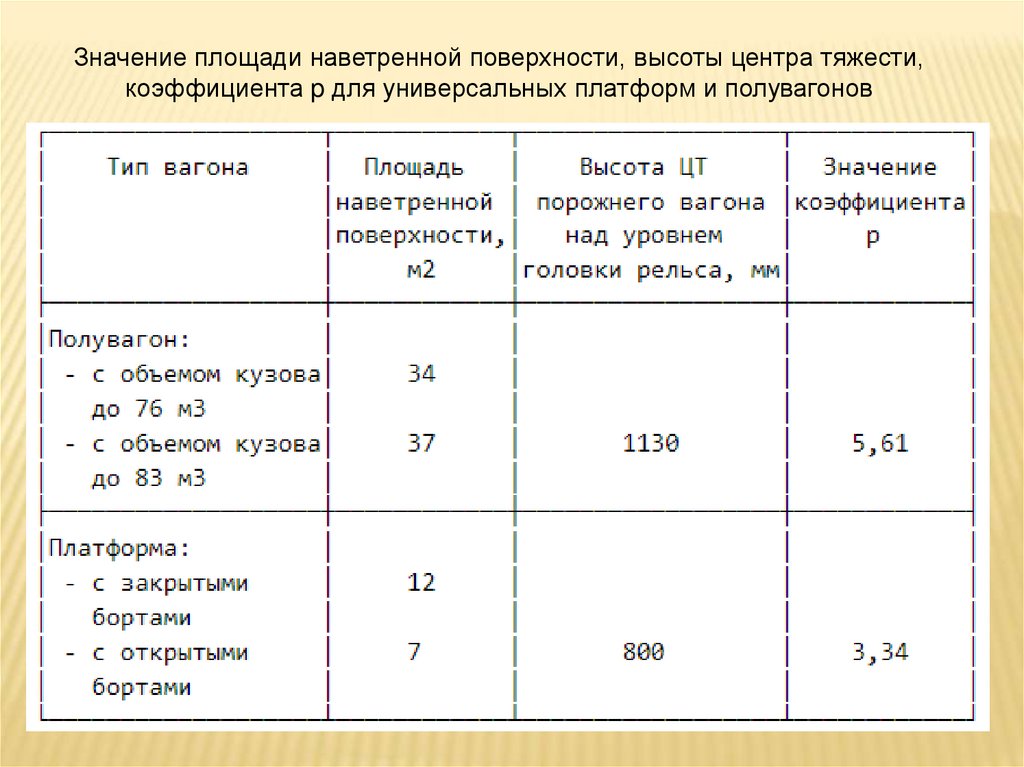

Значение площади наветренной поверхности, высоты центра тяжести,
коэффициента p для универсальных платформ и полувагонов

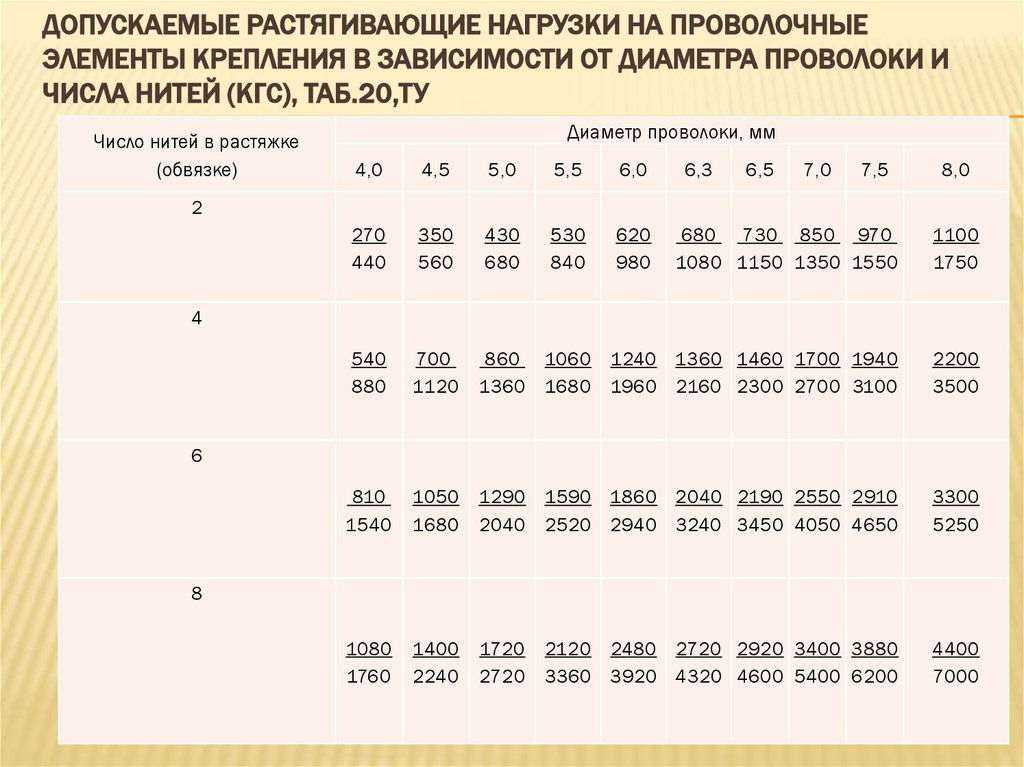

8. Допускаемые растягивающие нагрузки на проволочные элементы крепления в зависимости от диаметра проволоки и числа нитей (кгс),

ДОПУСКАЕМЫЕ РАСТЯГИВАЮЩИЕ НАГРУЗКИ НА ПРОВОЛОЧНЫЕ
ЭЛЕМЕНТЫ КРЕПЛЕНИЯ В ЗАВИСИМОСТИ ОТ ДИАМЕТРА ПРОВОЛОКИ И
ЧИСЛА НИТЕЙ (КГС), ТАБ.20,ТУ
Число нитей в растяжке
(обвязке)
Диаметр проволоки, мм
4,0
4,5
5,0
5,5
6,0
6,3
6,5
7,0
7,5
8,0
270
440
350
560
430
680
530
840
620
980
680 730 850 970
1080 1150 1350 1550
1100
1750
540
880
700
860 1060 1240 1360 1460 1700 1940
1120 1360 1680 1960 2160 2300 2700 3100
2200
3500
810
1540
1050 1290 1590 1860 2040 2190 2550 2910
1680 2040 2520 2940 3240 3450 4050 4650
3300
5250
1080
1760
1400 1720 2120 2480 2720 2920 3400 3880
2240 2720 3360 3920 4320 4600 5400 6200
4400
7000
2
4
6
8

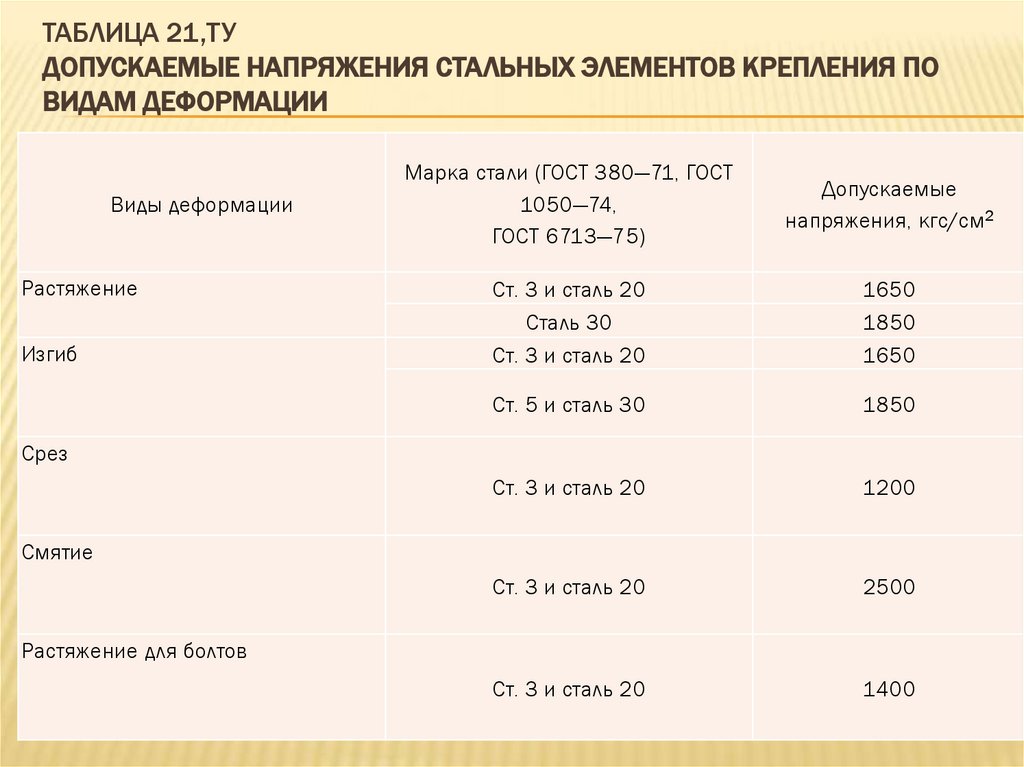

9. Таблица 21,ТУ Допускаемые напряжения стальных элементов крепления по видам деформации

ТАБЛИЦА 21,ТУ
ДОПУСКАЕМЫЕ НАПРЯЖЕНИЯ СТАЛЬНЫХ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ ПО
ВИДАМ ДЕФОРМАЦИИ
Виды деформации
Растяжение
Изгиб
Марка стали (ГОСТ 380—71, ГОСТ
1050—74,
ГОСТ 6713—75)
Допускаемые
напряжения, кгс/см2
Ст. 3 и сталь 20
Сталь 30
Ст. 3 и сталь 20
1650
1850
1650
Ст. 5 и сталь 30
1850
Ст. 3 и сталь 20
1200
Ст. 3 и сталь 20
2500
Ст. 3 и сталь 20
1400
Срез
Смятие
Растяжение для болтов

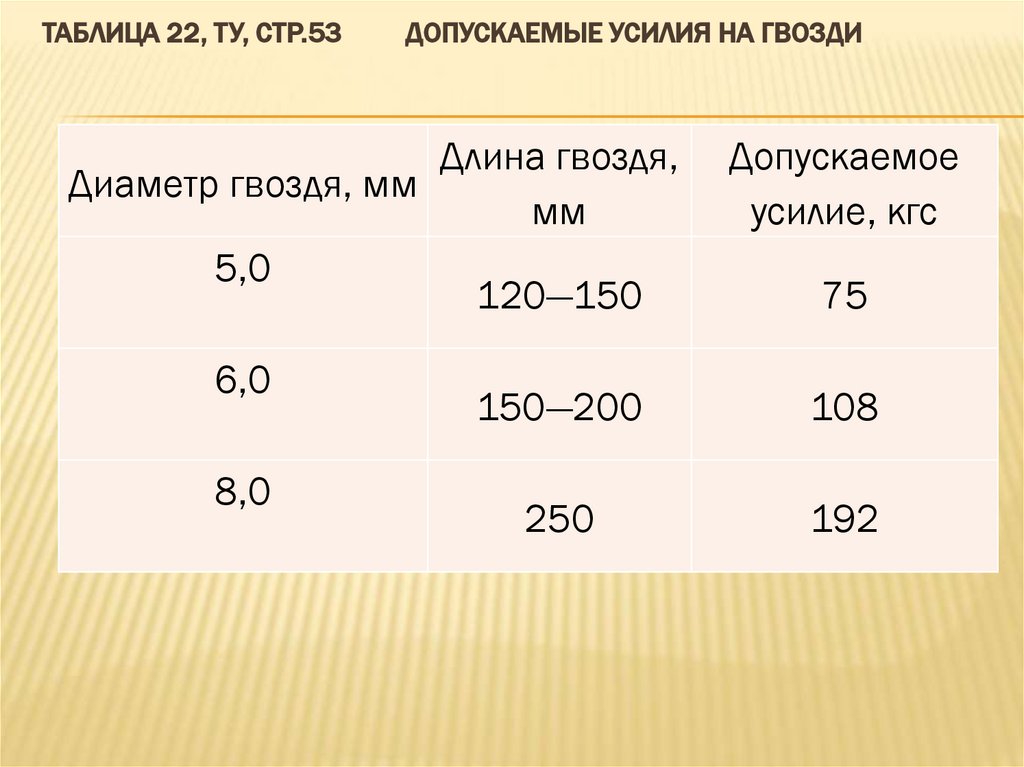

10. Таблица 22, ТУ, стр.53 Допускаемые усилия на гвозди

ТАБЛИЦА 22, ТУ, СТР.53
ДОПУСКАЕМЫЕ УСИЛИЯ НА ГВОЗДИ
Длина гвоздя,
Диаметр гвоздя, мм
мм
5,0
120—150
6,0
8,0
Допускаемое
усилие, кгс
75
150—200
108
250
192
