Поставщик редукторов, мотор - редукторов и шестеренных насосов для вашей техники с гарантией 2 года

1.

ПОСТАВЩИК РЕДУКТОРОВ,
МОТОР-РЕДУКТОРОВ
И ШЕСТЕРЕННЫХ НАСОСОВ
ДЛЯ ВАШЕЙ ТЕХНИКИ
С ГАРАНТИЕЙ 2 ГОДА
VNESHPROMTORG.COM

2.

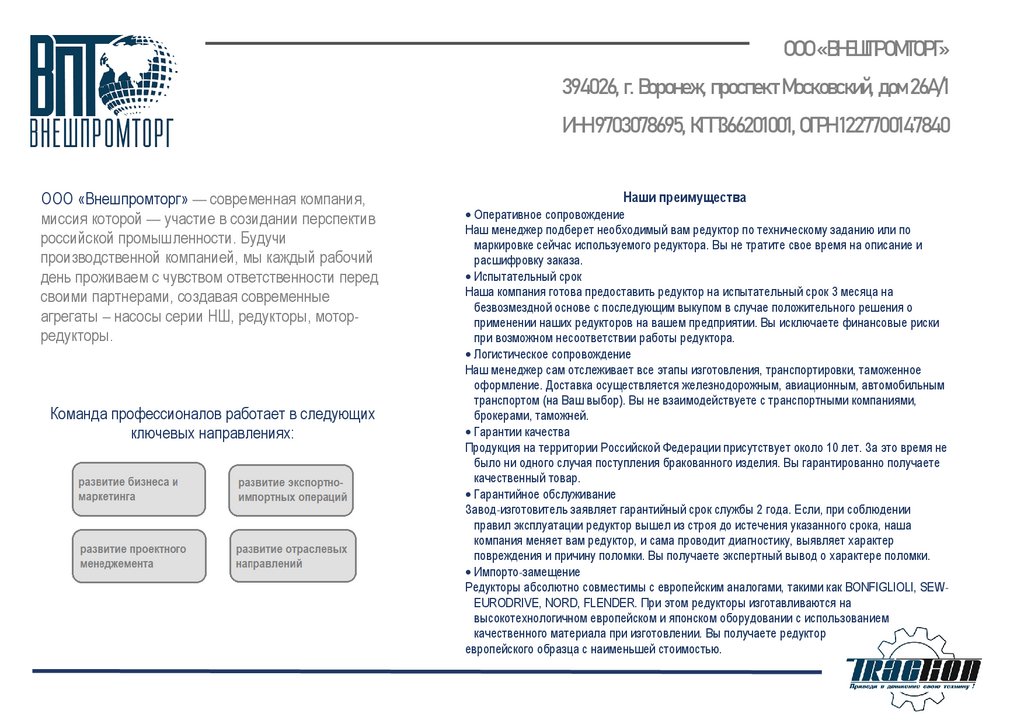

ООО«ВНЕШПРОМТОРГ»
394026, г. Воронеж, проспектМосковский, дом26А/1
ИНН9703078695, КПП366201001, ОГРН1227700147840
ООО «Внешпромторг» — современная компания,
миссия которой — участие в созидании перспектив
российской промышленности. Будучи
производственной компанией, мы каждый рабочий
день проживаем с чувством ответственности перед
своими партнерами, создавая современные
агрегаты – насосы серии НШ, редукторы, моторредукторы.
Команда профессионалов работает в следующих
ключевых направлениях:
Наши преимущества
• Оперативное сопровождение
Наш менеджер подберет необходимый вам редуктор по техническому заданию или по
маркировке сейчас используемого редуктора. Вы не тратите свое время на описание и
расшифровку заказа.
• Испытательный срок
Наша компания готова предоставить редуктор на испытательный срок 3 месяца на
безвозмездной основе с последующим выкупом в случае положительного решения о
применении наших редукторов на вашем предприятии. Вы исключаете финансовые риски
при возможном несоответствии работы редуктора.
• Логистическое сопровождение
Наш менеджер сам отслеживает все этапы изготовления, транспортировки, таможенное
оформление. Доставка осуществляется железнодорожным, авиационным, автомобильным
транспортом (на Ваш выбор). Вы не взаимодействуете с транспортными компаниями,
брокерами, таможней.
• Гарантии качества
Продукция на территории Российской Федерации присутствует около 10 лет. За это время не
было ни одного случая поступления бракованного изделия. Вы гарантированно получаете
качественный товар.
• Гарантийное обслуживание
Завод-изготовитель заявляет гарантийный срок службы 2 года. Если, при соблюдении
правил эксплуатации редуктор вышел из строя до истечения указанного срока, наша
компания меняет вам редуктор, и сама проводит диагностику, выявляет характер
повреждения и причину поломки. Вы получаете экспертный вывод о характере поломки.
• Импорто-замещение
Редукторы абсолютно совместимы с европейским аналогами, такими как BONFIGLIOLI, SEWEURODRIVE, NORD, FLENDER. При этом редукторы изготавливаются на
высокотехнологичном европейском и японском оборудовании с использованием
качественного материала при изготовлении. Вы получаете редуктор
европейского образца с наименьшей стоимостью.

3.

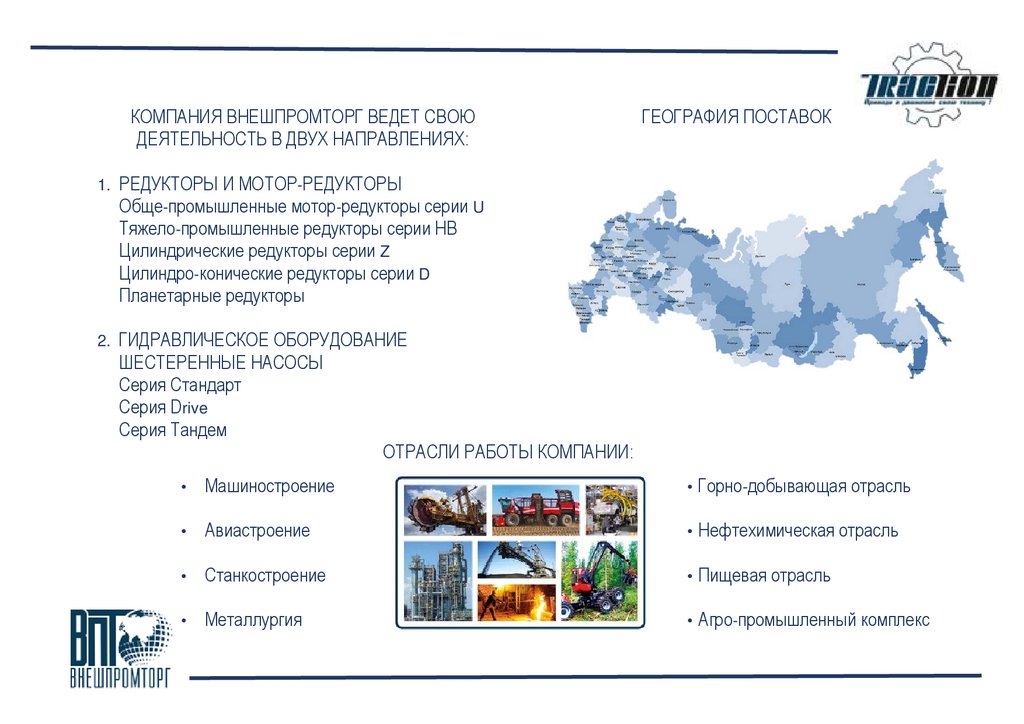

КОМПАНИЯ ВНЕШПРОМТОРГ ВЕДЕТ СВОЮ
ДЕЯТЕЛЬНОСТЬ В ДВУХ НАПРАВЛЕНИЯХ:
ГЕОГРАФИЯ ПОСТАВОК
1. РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ
Обще-промышленные мотор-редукторы серии U
Тяжело-промышленные редукторы серии НВ
Цилиндрические редукторы серии Z
Цилиндро-конические редукторы серии D
Планетарные редукторы
2. ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ
ШЕСТЕРЕННЫЕ НАСОСЫ
Серия Стандарт
Серия Drive
Серия Тандем
ОТРАСЛИ РАБОТЫ КОМПАНИИ:
• Машиностроение
• Горно-добывающая отрасль
• Авиастроение
• Нефтехимическая отрасль
• Станкостроение
• Пищевая отрасль
• Металлургия
• Агро-промышленный комплекс

4.

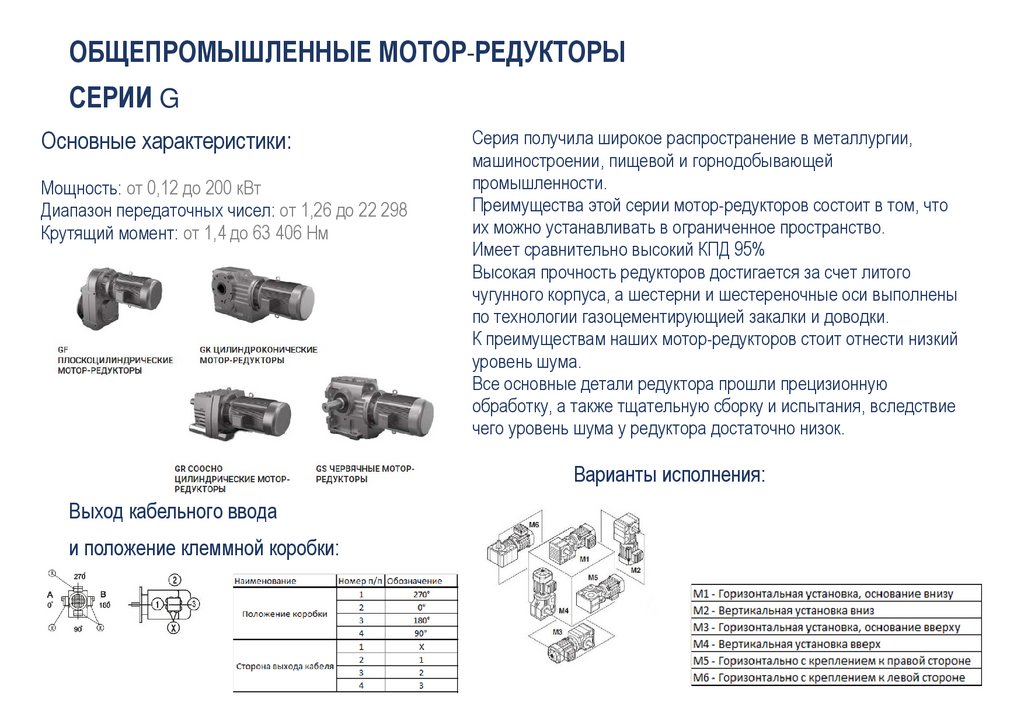

ОБЩЕПРОМЫШЛЕННЫЕ МОТОР-РЕДУКТОРЫ
СЕРИИ G
Основные характеристики:
Мощность: от 0,12 до 200 кВт
Диапазон передаточных чисел: от 1,26 до 22 298
Крутящий момент: от 1,4 до 63 406 Нм
Серия получила широкое распространение в металлургии,
машиностроении, пищевой и горнодобывающей
промышленности.
Преимущества этой серии мотор-редукторов состоит в том, что
их можно устанавливать в ограниченное пространство.
Имеет сравнительно высокий КПД 95%
Высокая прочность редукторов достигается за счет литого
чугунного корпуса, а шестерни и шестереночные оси выполнены
по технологии газоцементирующией закалки и доводки.
К преимуществам наших мотор-редукторов стоит отнести низкий
уровень шума.
Все основные детали редуктора прошли прецизионную
обработку, а также тщательную сборку и испытания, вследствие
чего уровень шума у редуктора достаточно низок.
Варианты исполнения:
Выход кабельного ввода
и положение клеммной коробки:

5.

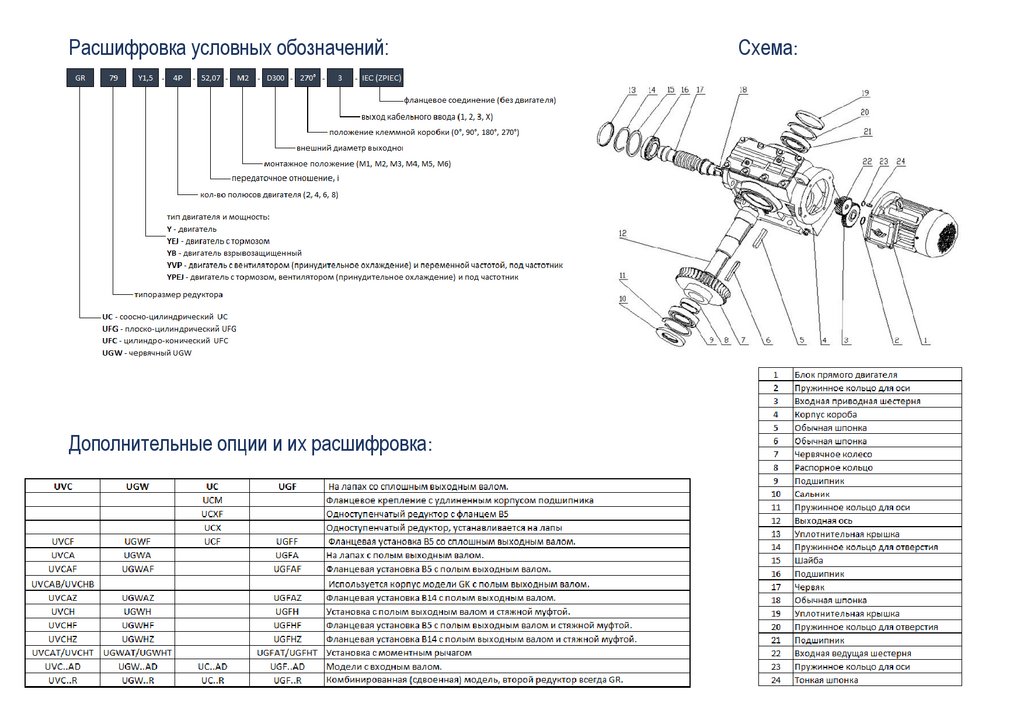

Расшифровка условных обозначений:
Дополнительные опции и их расшифровка:
Схема:

6.

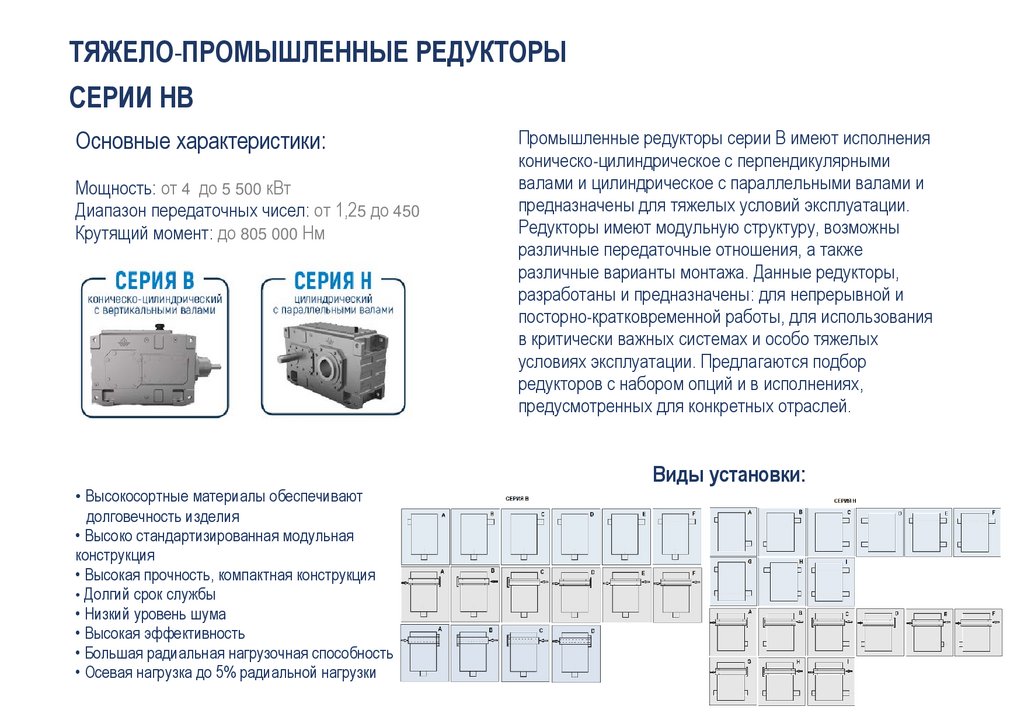

ТЯЖЕЛО-ПРОМЫШЛЕННЫЕ РЕДУКТОРЫ
СЕРИИ НВ
Основные характеристики:
Мощность: от 4 до 5 500 кВт
Диапазон передаточных чисел: от 1,25 до 450
Крутящий момент: до 805 000 Нм
• Высокосортные материалы обеспечивают
долговечность изделия
• Высоко стандартизированная модульная
конструкция
• Высокая прочность, компактная конструкция
• Долгий срок службы
• Низкий уровень шума
• Высокая эффективность
• Большая радиальная нагрузочная способность
• Осевая нагрузка до 5% радиальной нагрузки
Промышленные редукторы серии В имеют исполнения
коническо-цилиндрическое с перпендикулярными
валами и цилиндрическое с параллельными валами и
предназначены для тяжелых условий эксплуатации.
Редукторы имеют модульную структуру, возможны
различные передаточные отношения, а также
различные варианты монтажа. Данные редукторы,
разработаны и предназначены: для непрерывной и
посторно-кратковременной работы, для использования
в критически важных системах и особо тяжелых
условиях эксплуатации. Предлагаются подбор
редукторов с набором опций и в исполнениях,
предусмотренных для конкретных отраслей.
Виды установки:

7.

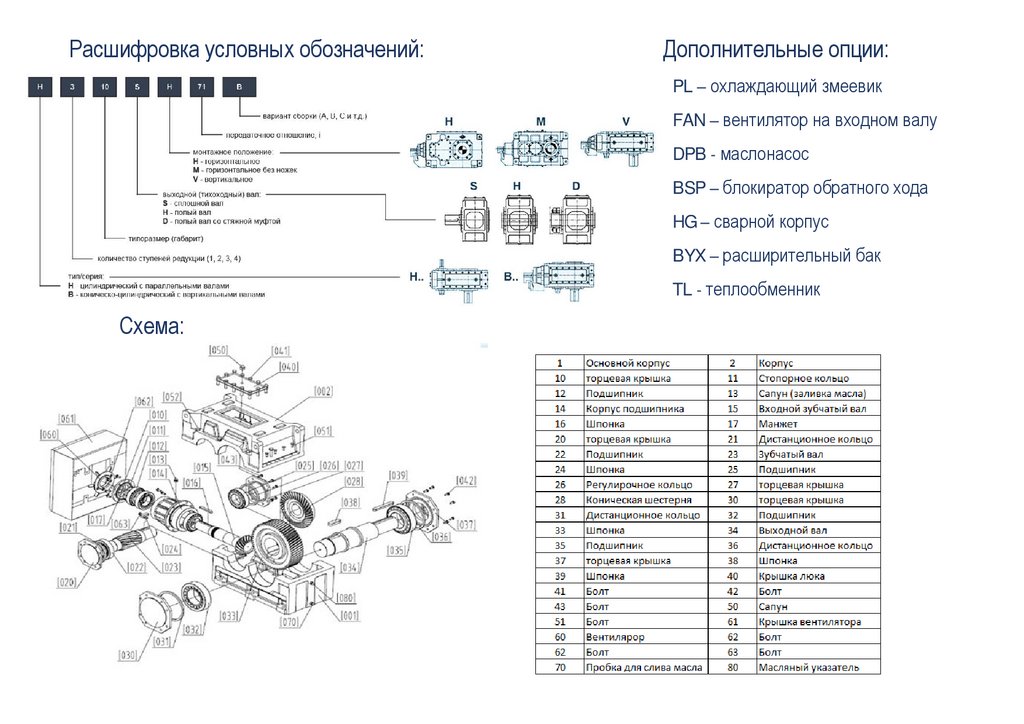

Расшифровка условных обозначений:
Дополнительные опции:
PL – охлаждающий змеевик
FAN – вентилятор на входном валу
DPB - маслонасос
BSP – блокиратор обратного хода
HG – сварной корпус
BYX – расширительный бак
TL - теплообменник
Схема:

8.

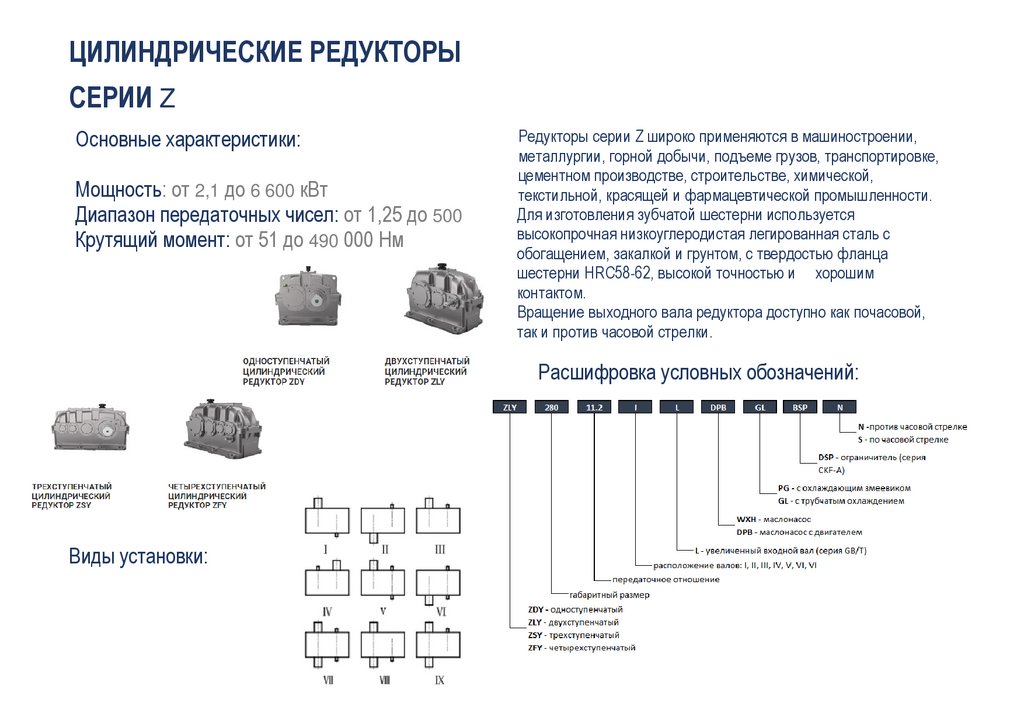

ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ
СЕРИИ Z
Основные характеристики:
Мощность: от 2,1 до 6 600 кВт
Диапазон передаточных чисел: от 1,25 до 500
Крутящий момент: от 51 до 490 000 Нм
Редукторы серии Z широко применяются в машиностроении,
металлургии, горной добычи, подъеме грузов, транспортировке,
цементном производстве, строительстве, химической,
текстильной, красящей и фармацевтической промышленности.
Для изготовления зубчатой шестерни используется
высокопрочная низкоуглеродистая легированная сталь с
обогащением, закалкой и грунтом, с твердостью фланца
шестерни HRC58-62, высокой точностью и хорошим
контактом.
Вращение выходного вала редуктора доступно как почасовой,
так и против часовой стрелки.
Расшифровка условных обозначений:
Виды установки:

9.

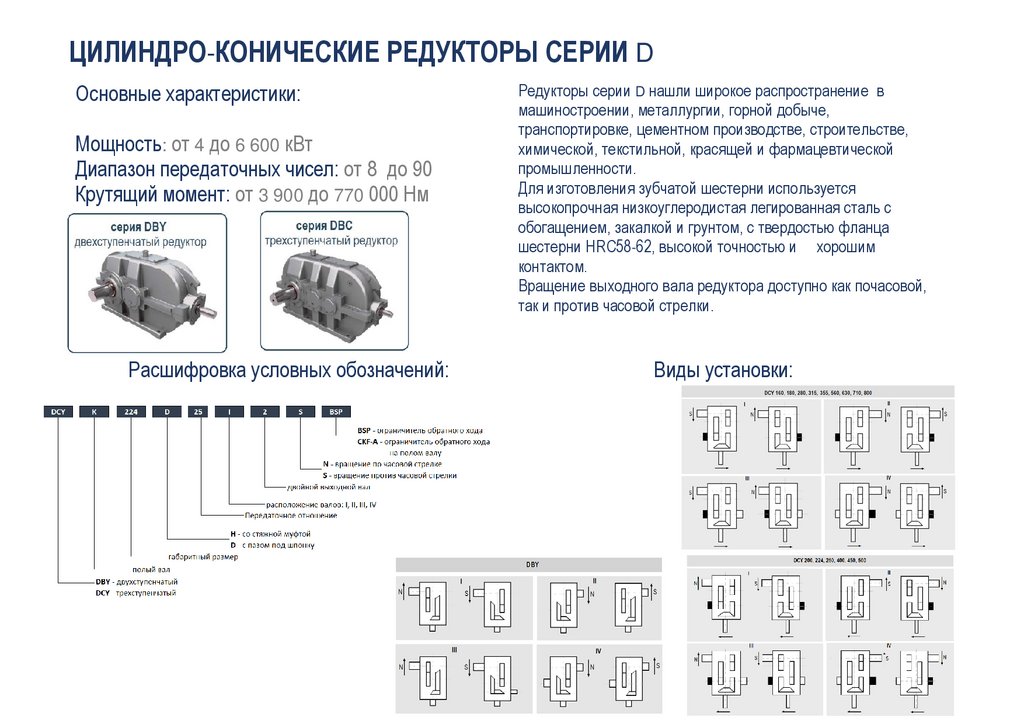

ЦИЛИНДРО-КОНИЧЕСКИЕ РЕДУКТОРЫ СЕРИИ D
Основные характеристики:
Мощность: от 4 до 6 600 кВт
Диапазон передаточных чисел: от 8 до 90
Крутящий момент: от 3 900 до 770 000 Нм
Расшифровка условных обозначений:
Редукторы серии D нашли широкое распространение в
машиностроении, металлургии, горной добыче,
транспортировке, цементном производстве, строительстве,
химической, текстильной, красящей и фармацевтической
промышленности.
Для изготовления зубчатой шестерни используется
высокопрочная низкоуглеродистая легированная сталь с
обогащением, закалкой и грунтом, с твердостью фланца
шестерни HRC58-62, высокой точностью и хорошим
контактом.
Вращение выходного вала редуктора доступно как почасовой,
так и против часовой стрелки.
Виды установки:

10.

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ
СЕРИИ GX
Основные характеристики:
Мощность: от 0,37 до 120 кВт
Диапазон передаточных чисел: от 3,15 до 4 000
Крутящий момент: до 2 600 000 Нм
Планетарные редукторы обладают высокой пропускной
способностью на единицу объема. Благодаря высокомодульной
конструкции редукторы серии GX могут сочетаться с
общепромышленными редукторами серий GR, GK и GS,
благодаря чему можно получить большое соотношение
входящей и исходящей скоростей.
Корпус редуктора серии GX изготовлен из высокопрочного
ковкого чугуна, коронная шестерня является литой частью
корпуса. Планетарные шестерни и зубчатый вал
науглероживаются и закаляются в контролируемой атмосфере.
Основные детали спроектированы с помощью трехмерного
программного обеспечения и проходят конечно-элементный
анализ. Все детали подвергаются точной механической
обработке и тщательно собираются.
Типы планетарных редукторов серии GX по расположению валов:
Типы планетарных редукторов GX по выходному валу:
GX...N - с коаксиально расположенными валами
GX...S - со спиральной передачей и параллельными валами
GX...L - с конической передачей и перпендикулярными валами
GX...K - с конической и винтовой передачами и перпендикулярными валами
GX...AZ - полый вал с обжимным диском
GX...AH - эвольвентный шлицевый полый вал
GX...BS - плоский цельный вал со шпонкой
GX...BH - цельный вал с эвольвентным шлицем

11.

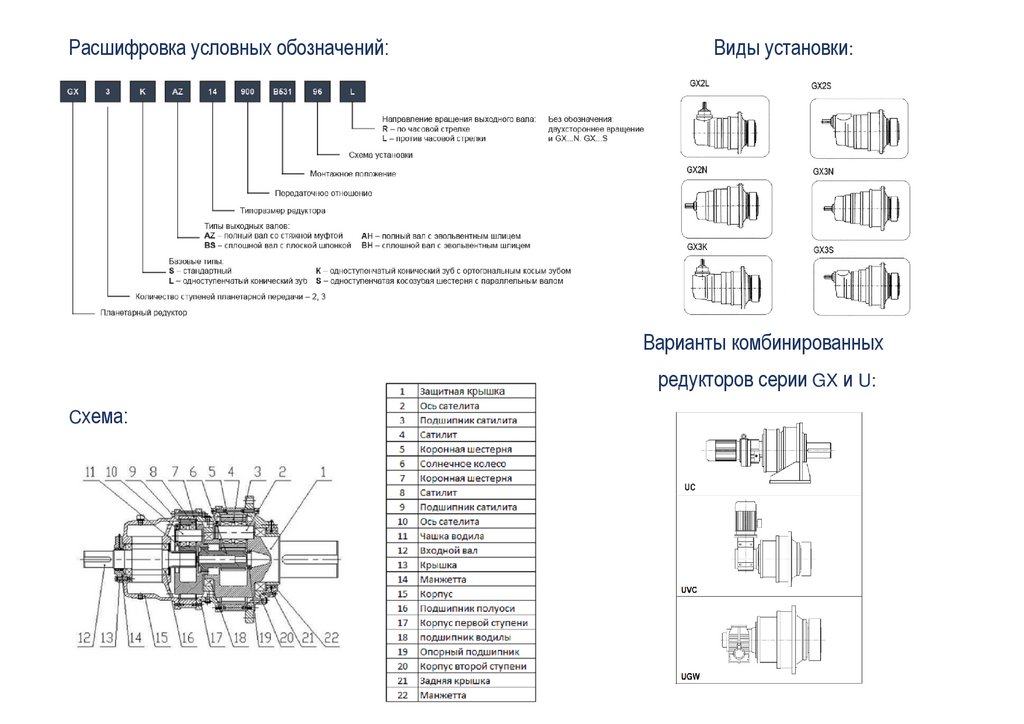

Расшифровка условных обозначений:
Виды установки:
Варианты комбинированных
редукторов серии GX и U:
Cхема:

12.

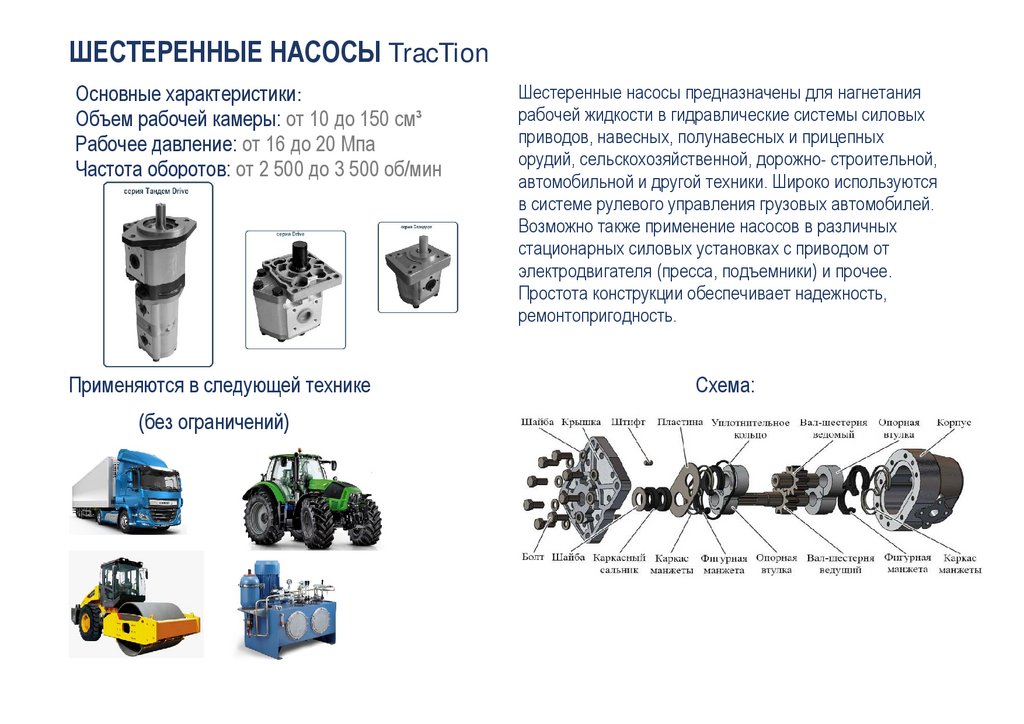

ШЕСТЕРЕННЫЕ НАСОСЫ TracTion
Основные характеристики:
Объем рабочей камеры: от 10 до 150 см³
Рабочее давление: от 16 до 20 Мпа
Частота оборотов: от 2 500 до 3 500 об/мин
Применяются в следующей технике
(без ограничений)
Шестеренные насосы предназначены для нагнетания
рабочей жидкости в гидравлические системы силовых
приводов, навесных, полунавесных и прицепных
орудий, сельскохозяйственной, дорожно- строительной,
автомобильной и другой техники. Широко используются
в системе рулевого управления грузовых автомобилей.
Возможно также применение насосов в различных
стационарных силовых установках с приводом от
электродвигателя (пресса, подъемники) и прочее.
Простота конструкции обеспечивает надежность,
ремонтопригодность.
Схема:

13.

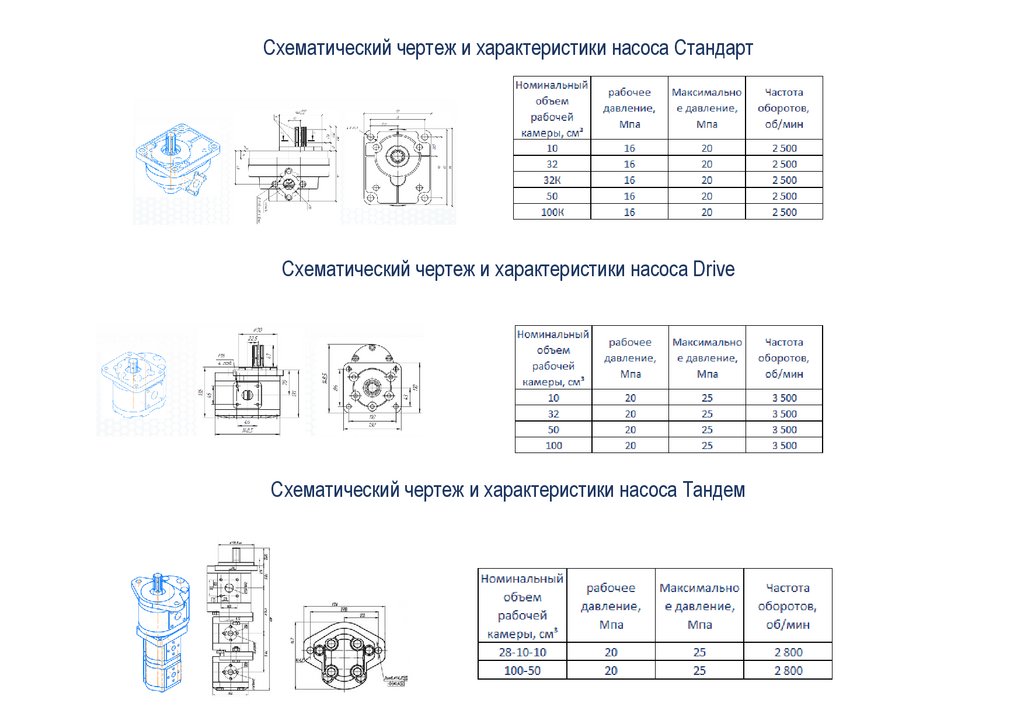

Схематический чертеж и характеристики насоса Стандарт
Схематический чертеж и характеристики насоса Drive
Схематический чертеж и характеристики насоса Тандем

14.

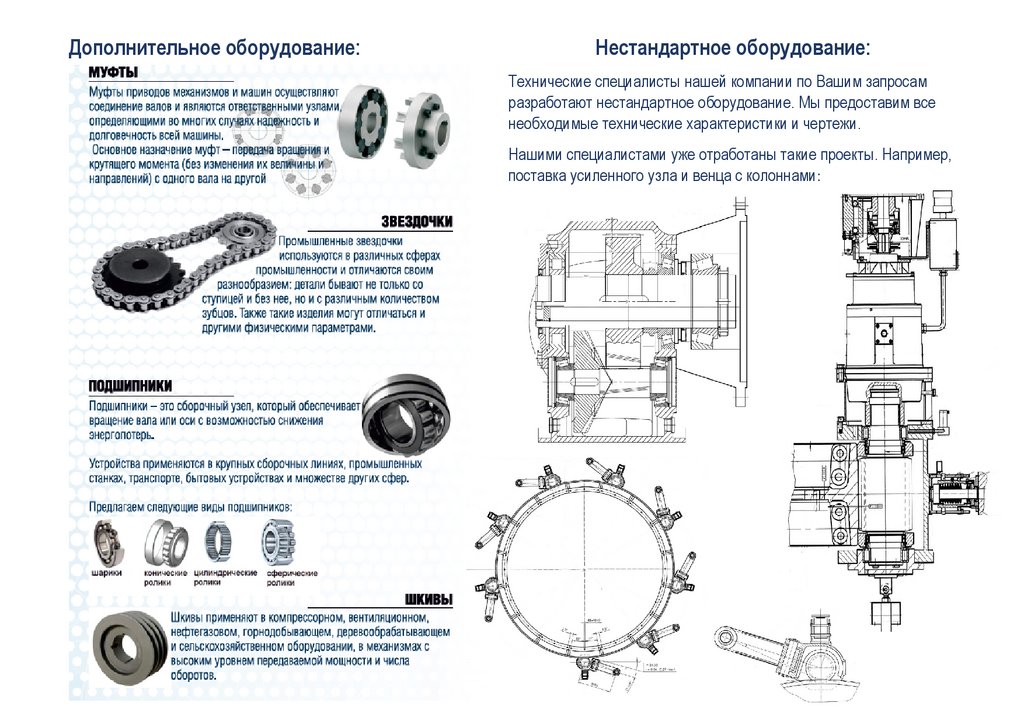

Дополнительное оборудование:
Нестандартное оборудование:
Технические специалисты нашей компании по Вашим запросам
разработают нестандартное оборудование. Мы предоставим все
необходимые технические характеристики и чертежи.
Нашими специалистами уже отработаны такие проекты. Например,
поставка усиленного узла и венца с колоннами:

15.

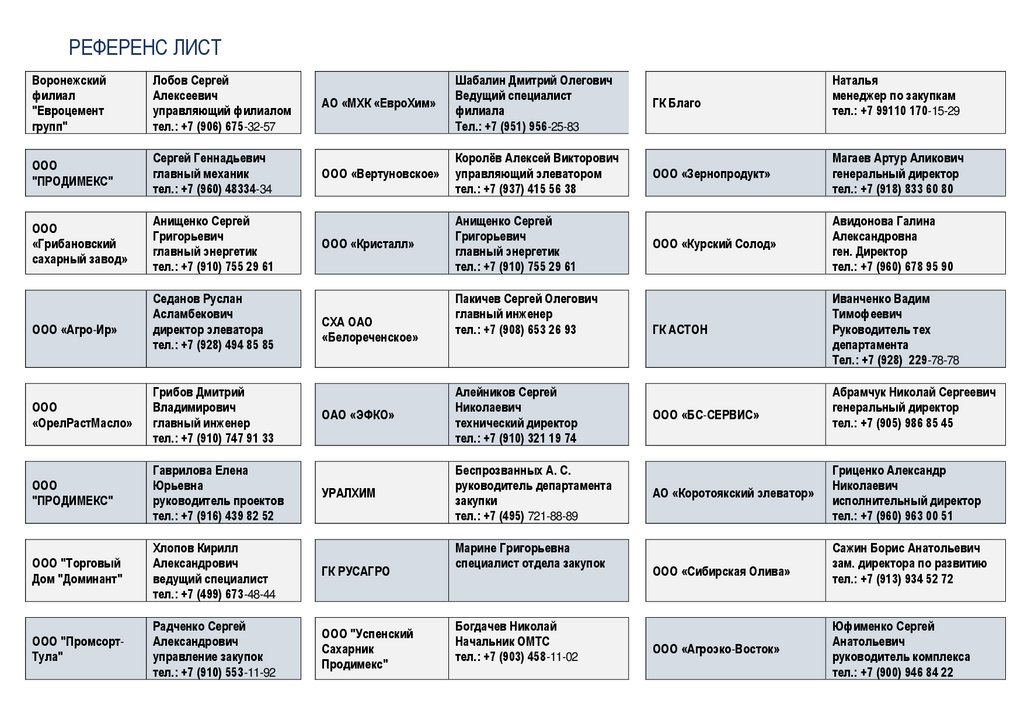

РЕФЕРЕНС ЛИСТ
Воронежский
филиал
"Евроцемент
групп"
Лобов Сергей
Алексеевич
управляющий филиалом
тел.: +7 (906) 675-32-57
ООО
"ПРОДИМЕКС"
Сергей Геннадьевич
главный механик
тел.: +7 (960) 48334-34
ООО
«Грибановский
сахарный завод»
Анищенко Сергей
Григорьевич
главный энергетик
тел.: +7 (910) 755 29 61
ООО «Агро-Ир»
Седанов Руслан
Асламбекович
директор элеватора
тел.: +7 (928) 494 85 85
АО «МХК «ЕвроХим»
Шабалин Дмитрий Олегович
Ведущий специалист
филиала
Тел.: +7 (951) 956-25-83
ГК Благо
ООО «Вертуновское»
Королёв Алексей Викторович
управляющий элеватором
тел.: +7 (937) 415 56 38
ООО «Зернопродукт»
Магаев Артур Аликович
генеральный директор
тел.: +7 (918) 833 60 80
ООО «Кристалл»
Анищенко Сергей
Григорьевич
главный энергетик
тел.: +7 (910) 755 29 61
ООО «Курский Солод»
Авидонова Галина
Александровна
ген. Директор
тел.: +7 (960) 678 95 90
ГК АСТОН
Иванченко Вадим
Тимофеевич
Руководитель тех
департамента
Тел.: +7 (928) 229-78-78
СХА ОАО
«Белореченское»
ООО
«ОрелРастМасло»
Грибов Дмитрий
Владимирович
главный инженер
тел.: +7 (910) 747 91 33
ООО
"ПРОДИМЕКС"
Гаврилова Елена
Юрьевна
руководитель проектов
тел.: +7 (916) 439 82 52
ООО "Торговый
Дом "Доминант"
Хлопов Кирилл
Александрович
ведущий специалист
тел.: +7 (499) 673-48-44
ГК РУСАГРО
ООО "ПромсортТула"
Радченко Сергей
Александрович
управление закупок
тел.: +7 (910) 553-11-92
ООО "Успенский
Сахарник
Продимекс"
Пакичев Сергей Олегович
главный инженер
тел.: +7 (908) 653 26 93
ОАО «ЭФКО»
Алейников Сергей
Николаевич
технический директор
тел.: +7 (910) 321 19 74
УРАЛХИМ
Беспрозванных А. С.
руководитель департамента
закупки
тел.: +7 (495) 721-88-89
Марине Григорьевна
специалист отдела закупок
Богдачев Николай
Начальник ОМТС
тел.: +7 (903) 458-11-02
ООО «БС-СЕРВИС»
АО «Коротоякский элеватор»
ООО «Сибирская Олива»
ООО «Агроэко-Восток»
Наталья
менеджер по закупкам
тел.: +7 99110 170-15-29
Абрамчук Николай Сергеевич
генеральный директор
тел.: +7 (905) 986 85 45
Гриценко Александр
Николаевич
исполнительный директор
тел.: +7 (960) 963 00 51
Сажин Борис Анатольевич
зам. директора по развитию
тел.: +7 (913) 934 52 72
Юфименко Сергей
Анатольевич
руководитель комплекса
тел.: +7 (900) 946 84 22

16.

ООО «ВНЕШПРОМТОРГ»
394026, Российская Федерация, Воронежская область, городской округ город Воронеж, город Воронеж, проспект Московский, дом
26А/1, помещение 3/1
ТЕЛЕФОН: 8 (495) 568-02-21
EMAIL: office@extindtrade.com
САЙТ: vneshpromtorg.com
Наши партнеры:
ОТДЕЛ ПРОДАЖ РЕДУКТОРОВ
ОТДЕЛ ПРОДАЖ ГИДРАВЛИЧЕСКОГО ОБОРУДОВАНИЯ:
ТЕЛЕФОН: 8 (495) 568-02-21
EMAIL: office@extindtrade.com
ТЕЛЕФОН: +7 962-330-87-00
EMAIL: gpump1@extindtrade.com
