Спрут-робот. Обучение моделированию и обработке детали для робота-обрабатывающего фрезерного станка

1.

СПРУТ-РОБОТ
Обучение моделированию и обработке детали для
робота-обрабатывающего фрезерного станка
Леонтьев З.С.

2.

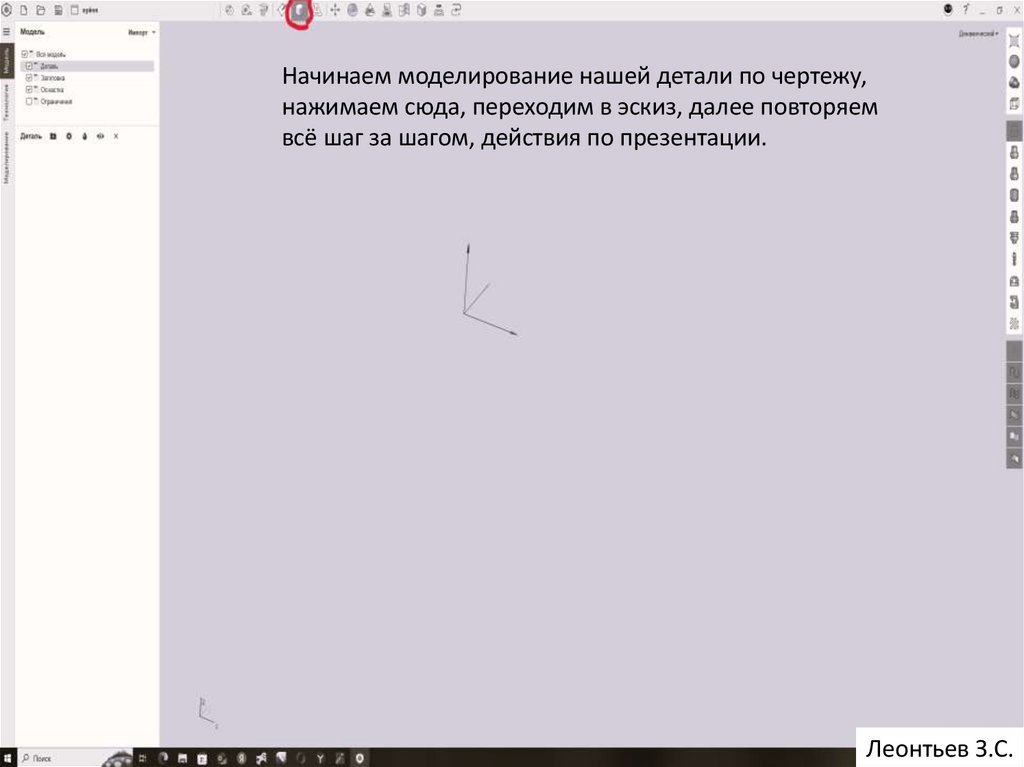

Начинаем моделирование нашей детали по чертежу,
нажимаем сюда, переходим в эскиз, далее повторяем
всё шаг за шагом, действия по презентации.
Леонтьев З.С.

3.

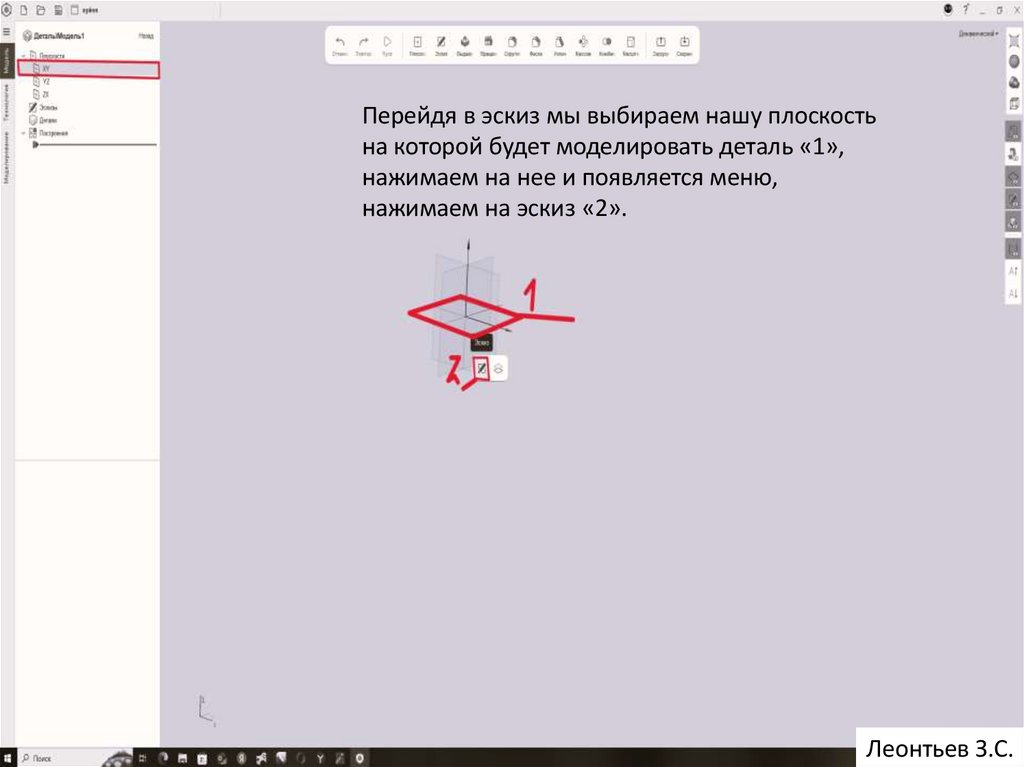

Перейдя в эскиз мы выбираем нашу плоскость
на которой будет моделировать деталь «1»,
нажимаем на нее и появляется меню,
нажимаем на эскиз «2».
Леонтьев З.С.

4.

Далее чертим прямоугольник, указываем его размеры по чертежу,
«1» выбираем инструмент для черчения (прямоугольник из центра),
«2» чертим из центра ( от 0 ) прямоугольник,
«3» далее нажимаем выход из эскиза.
Леонтьев З.С.

5.

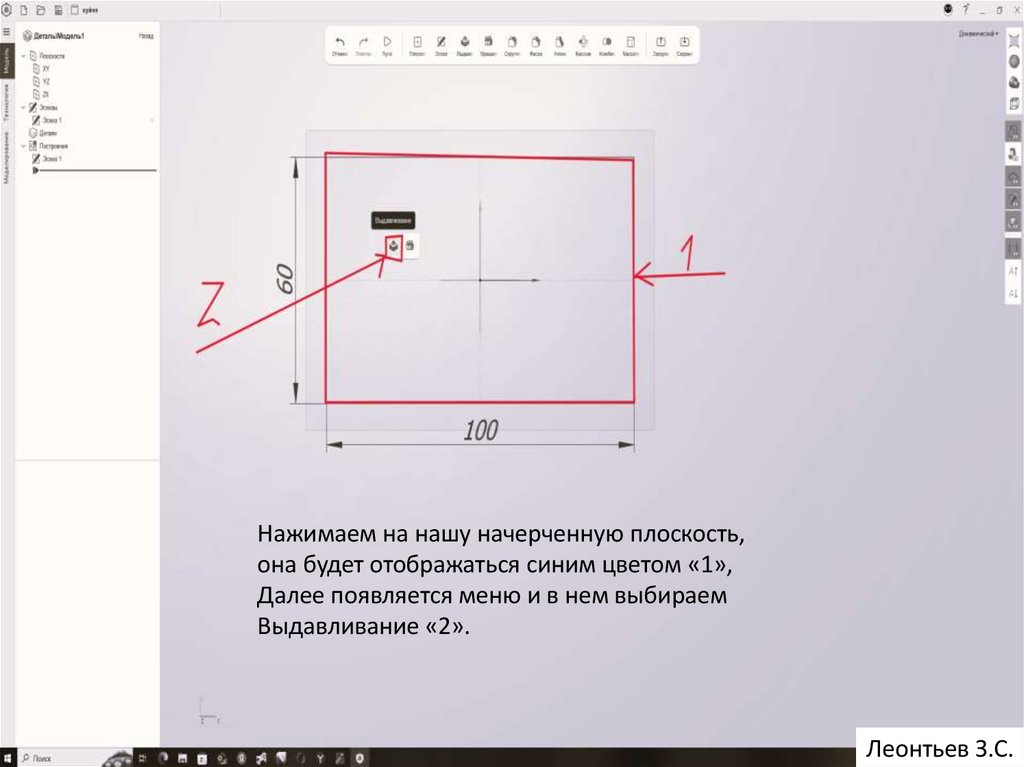

Нажимаем на нашу начерченную плоскость,
она будет отображаться синим цветом «1»,
Далее появляется меню и в нем выбираем
Выдавливание «2».
Леонтьев З.С.

6.

Выдавливаем на глубину (5)
Леонтьев З.С.

7.

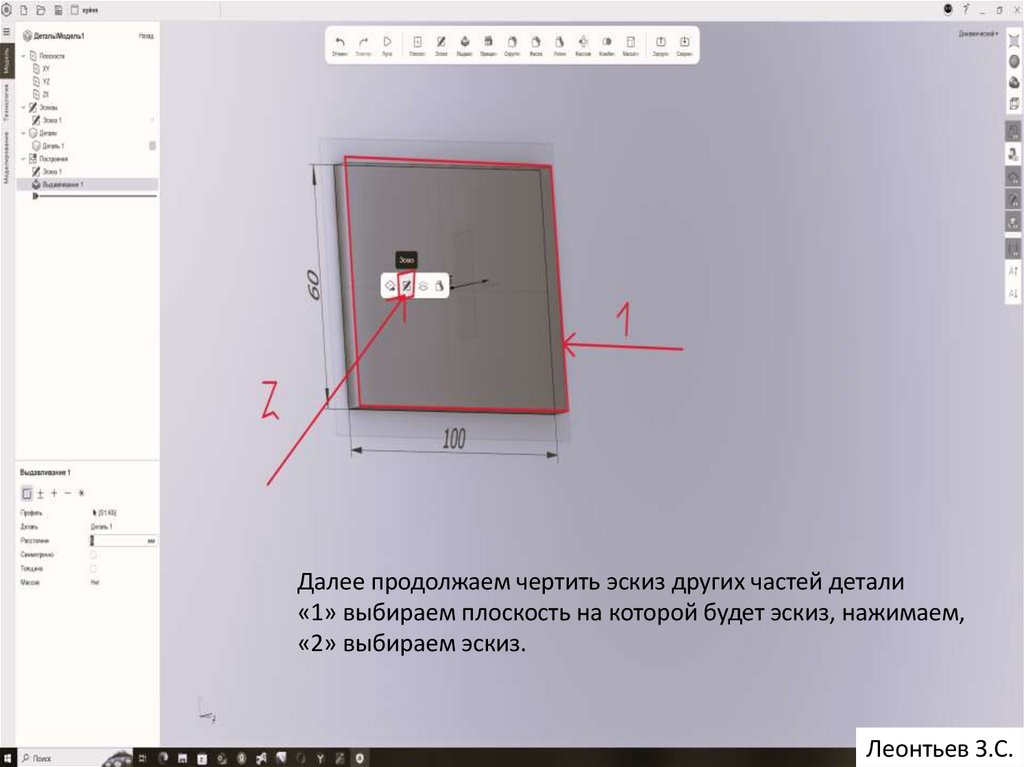

Далее продолжаем чертить эскиз других частей детали
«1» выбираем плоскость на которой будет эскиз, нажимаем,
«2» выбираем эскиз.
Леонтьев З.С.

8.

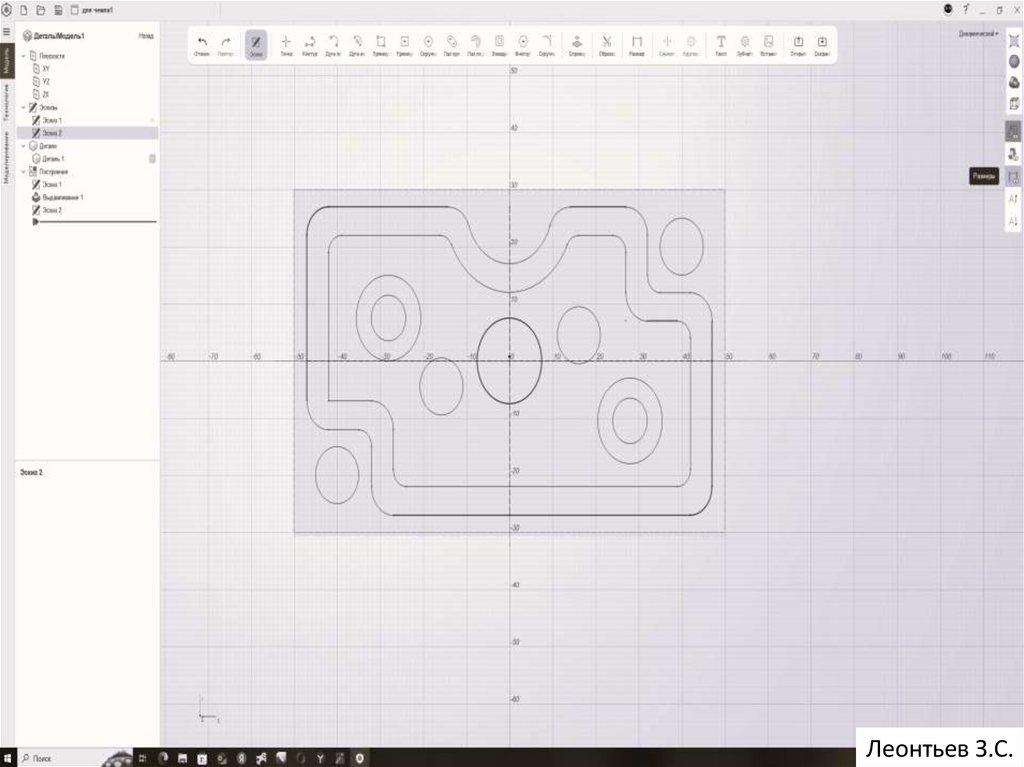

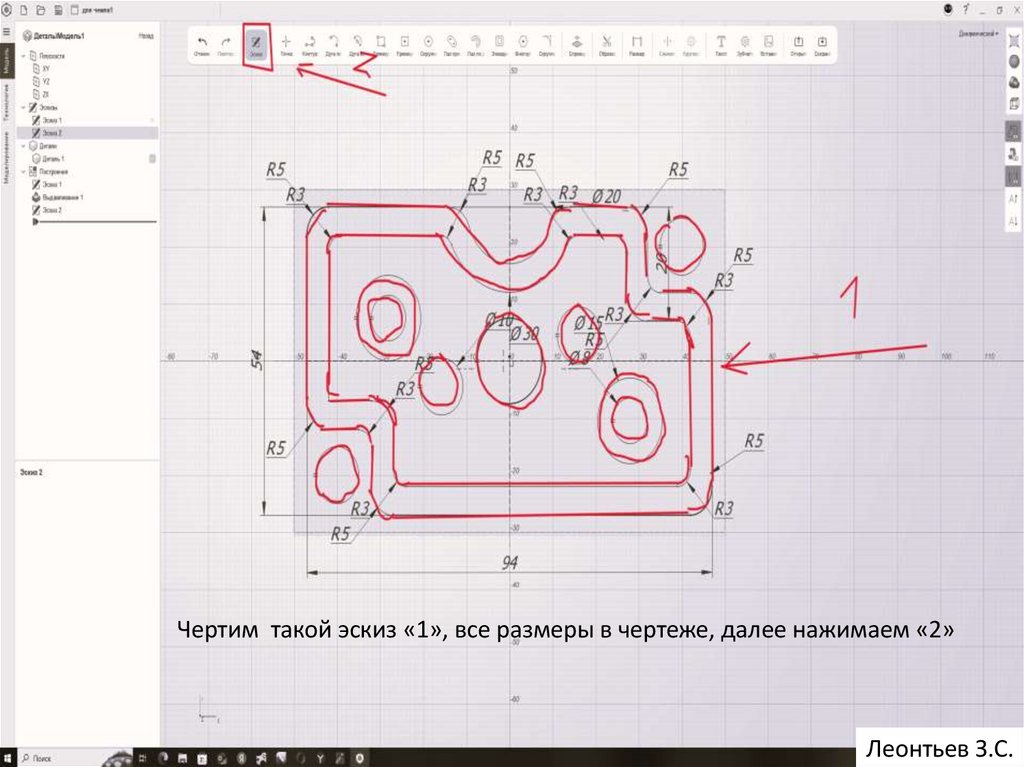

Чертим такой эскиз «1», все размеры в чертеже, далее нажимаем «2»
Леонтьев З.С.

9.

Леонтьев З.С.

10.

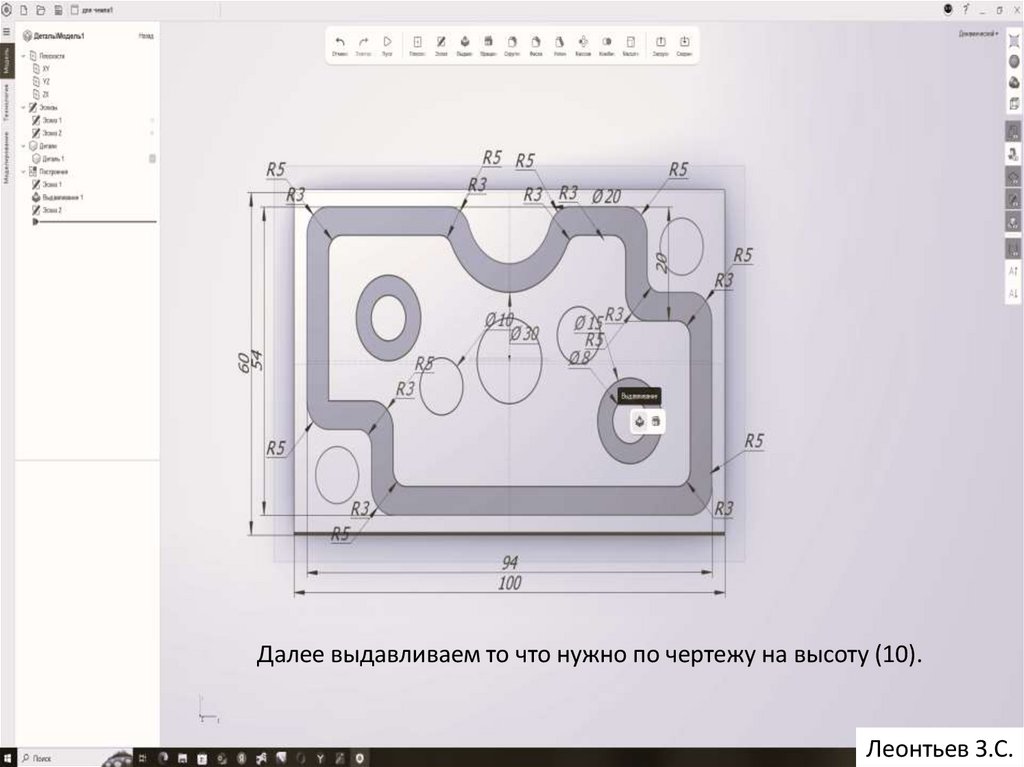

Далее выдавливаем то что нужно по чертежу на высоту (10).
Леонтьев З.С.

11.

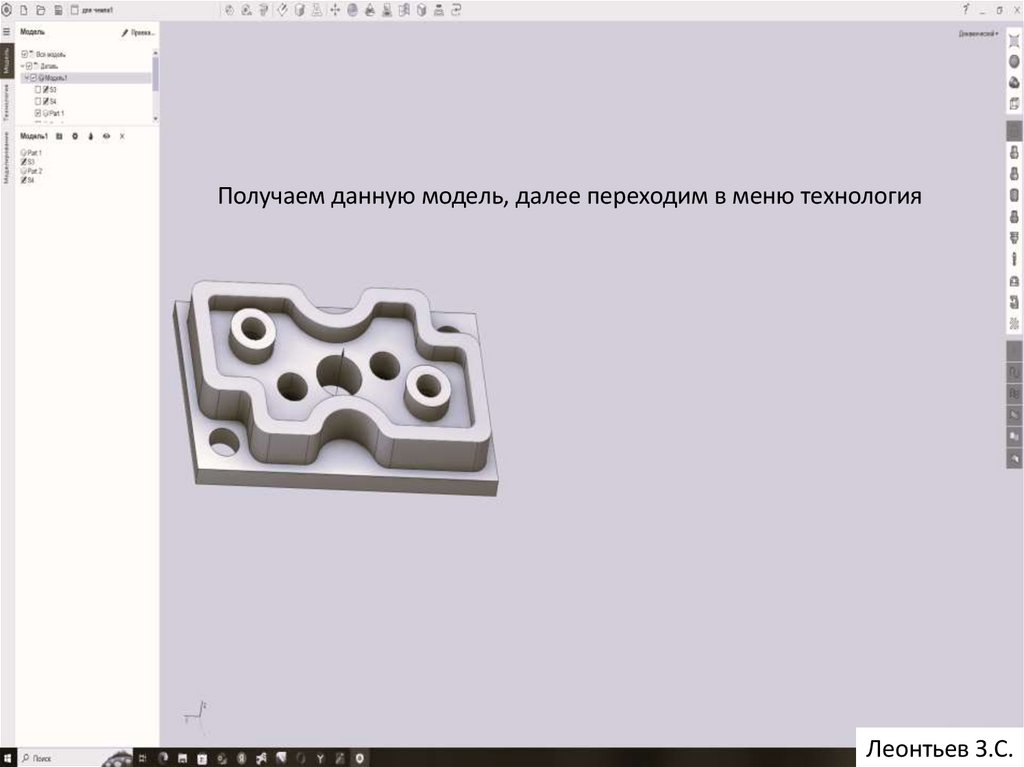

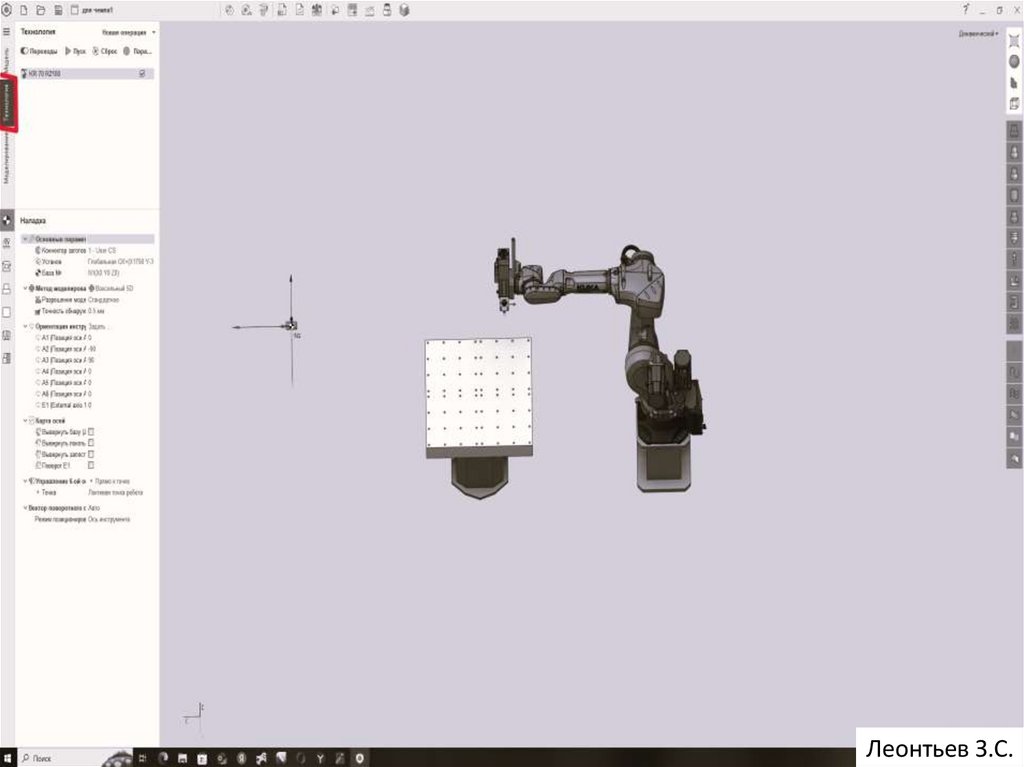

Получаем данную модель, далее переходим в меню технология
Леонтьев З.С.

12.

Леонтьев З.С.

13.

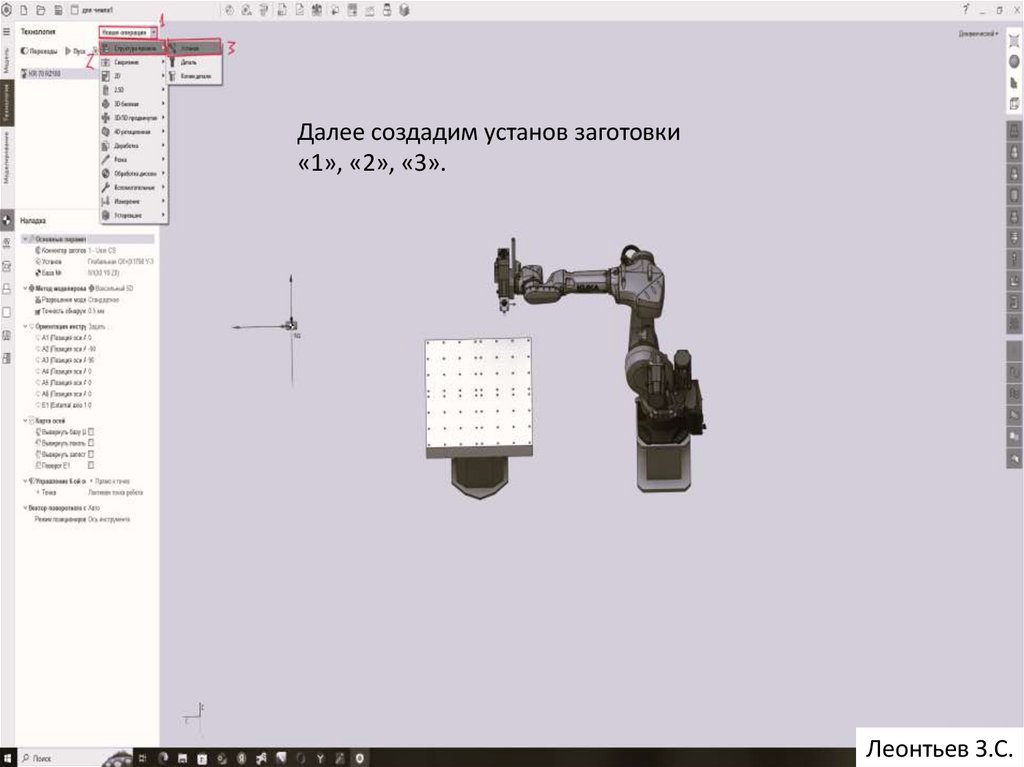

Далее создадим установ заготовки
«1», «2», «3».
Леонтьев З.С.

14.

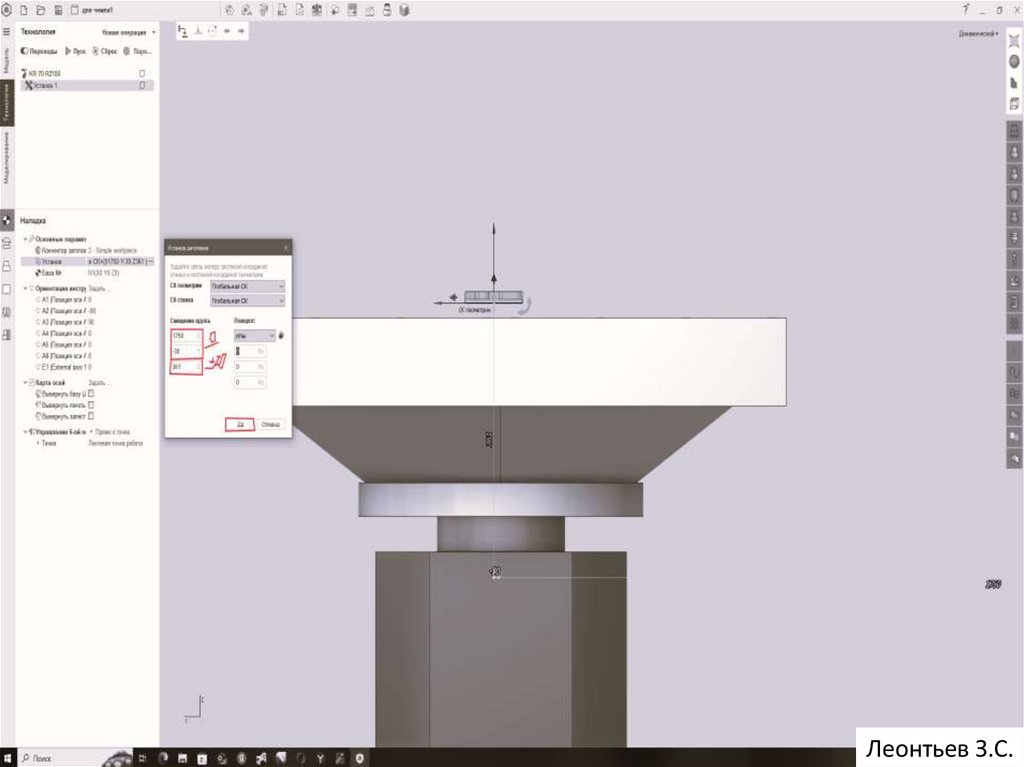

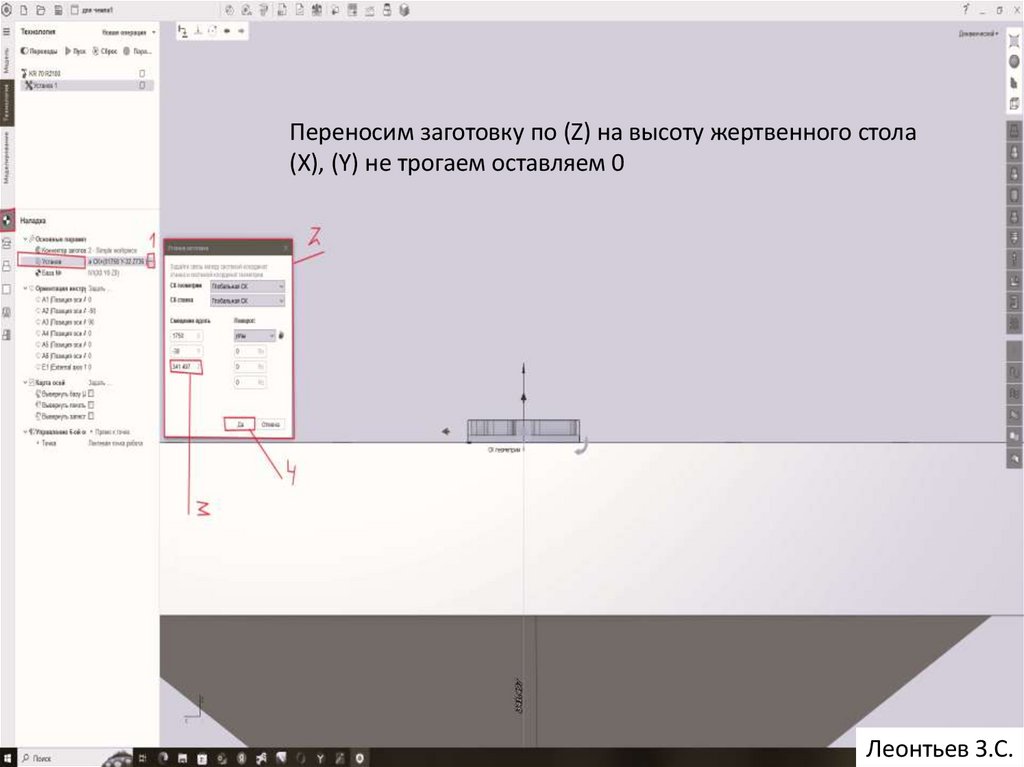

Переносим заготовку по (Z) на высоту жертвенного стола
(X), (Y) не трогаем оставляем 0
Леонтьев З.С.

15.

Леонтьев З.С.

16.

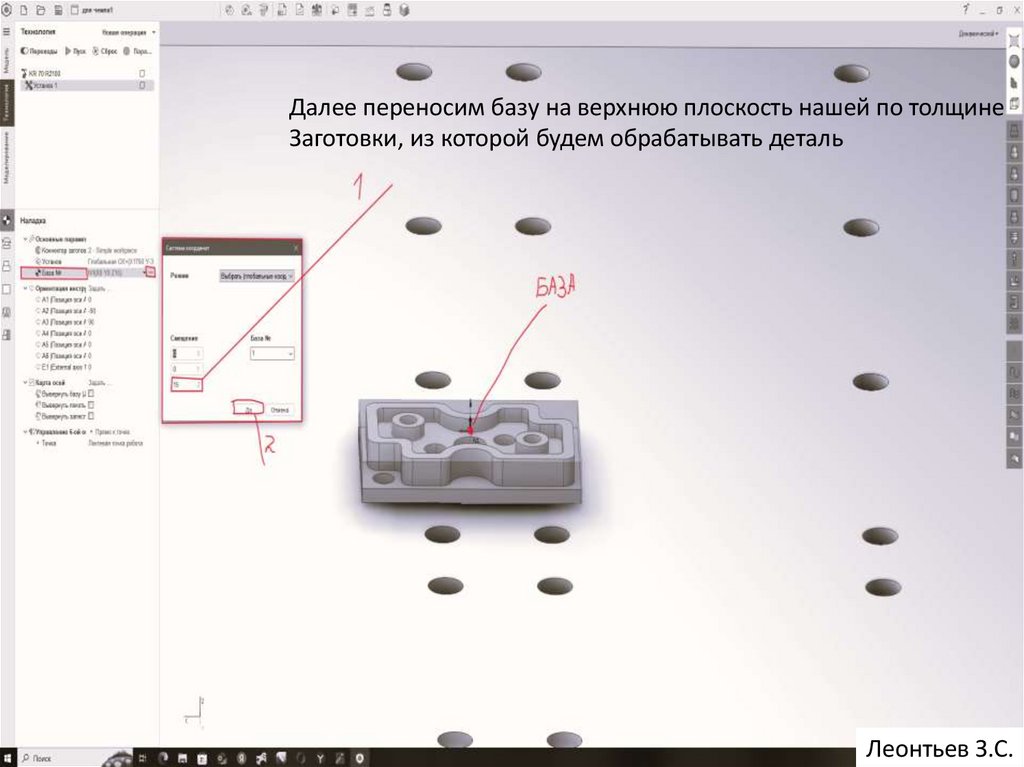

Далее переносим базу на верхнюю плоскость нашей по толщине
Заготовки, из которой будем обрабатывать деталь
Леонтьев З.С.

17.

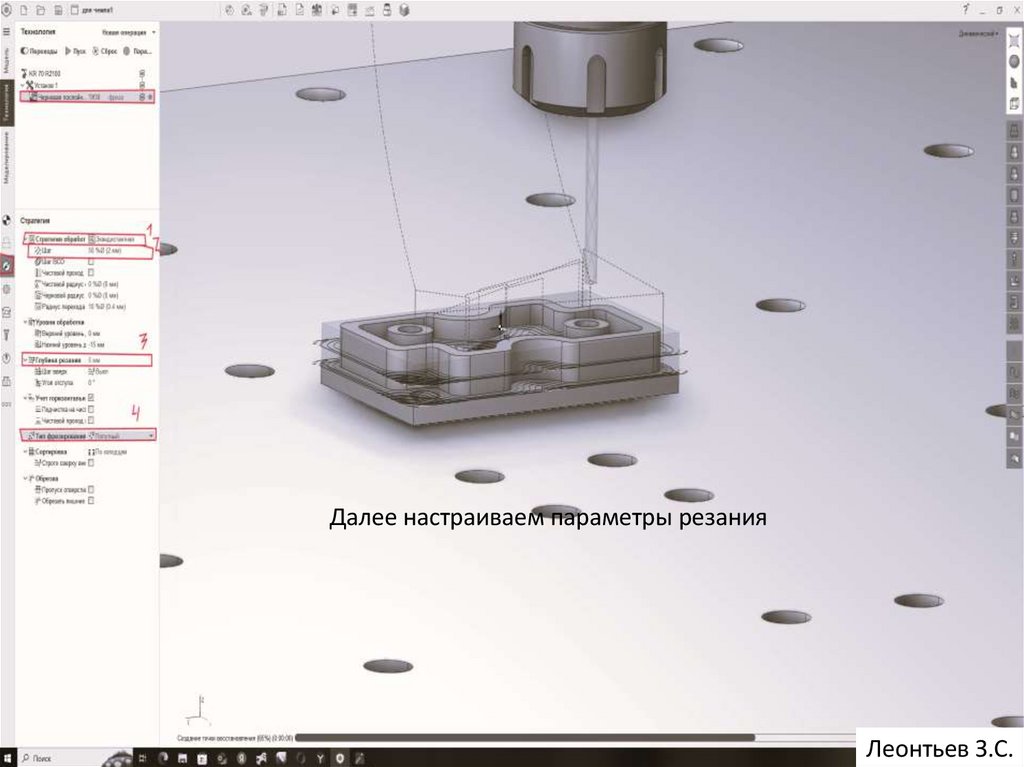

Далее настраиваем параметры резания
Леонтьев З.С.

18.

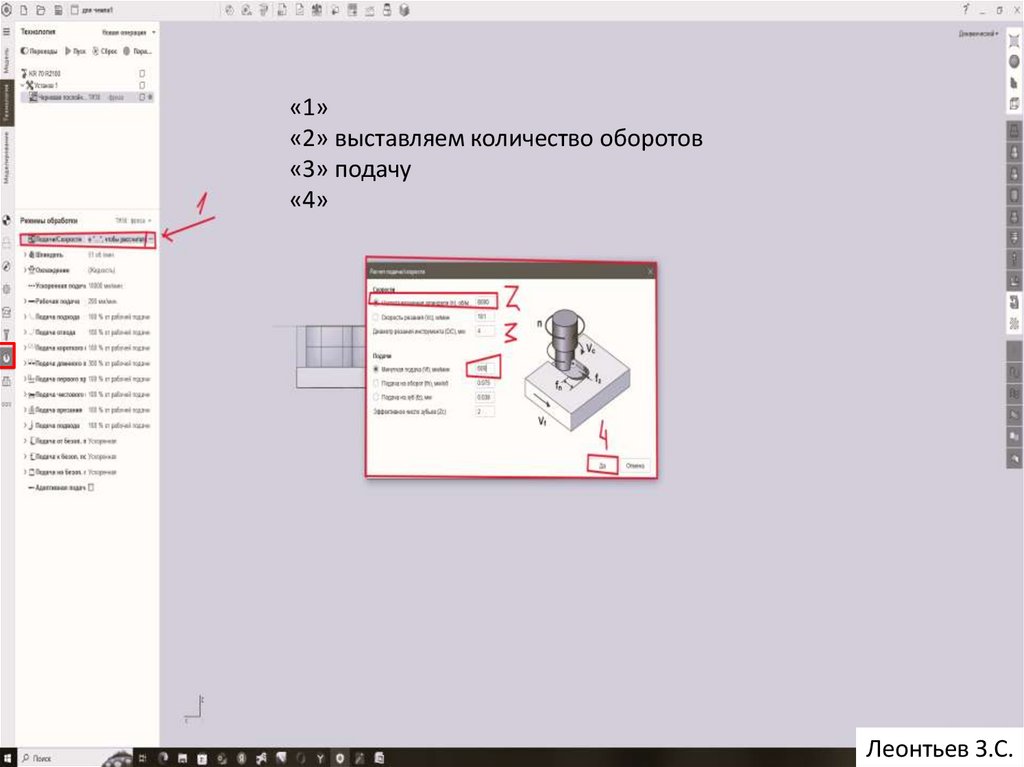

«1»
«2» выставляем количество оборотов
«3» подачу
«4»
Леонтьев З.С.

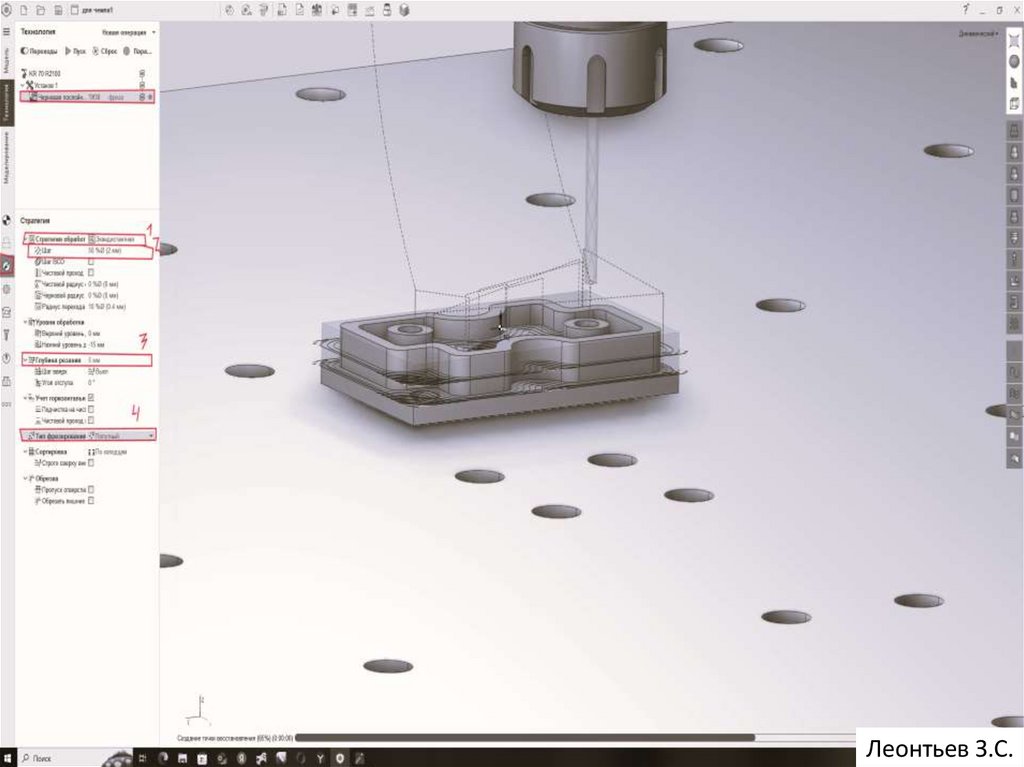

19.

Леонтьев З.С.

20.

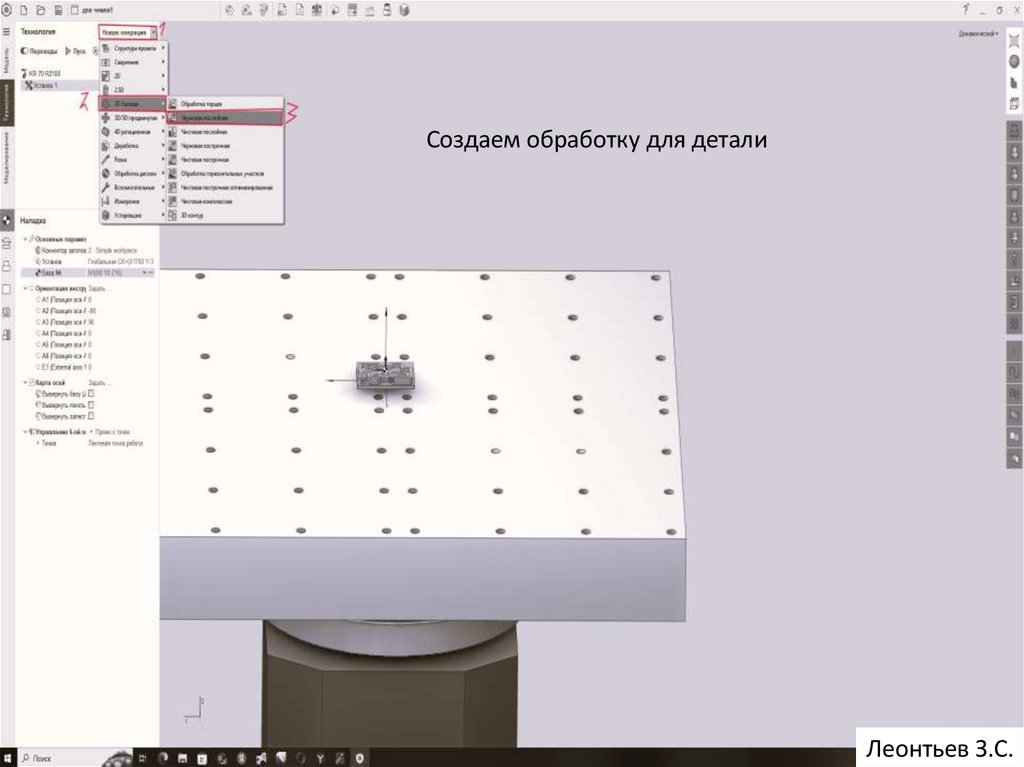

Создаем обработку для детали
Леонтьев З.С.

21.

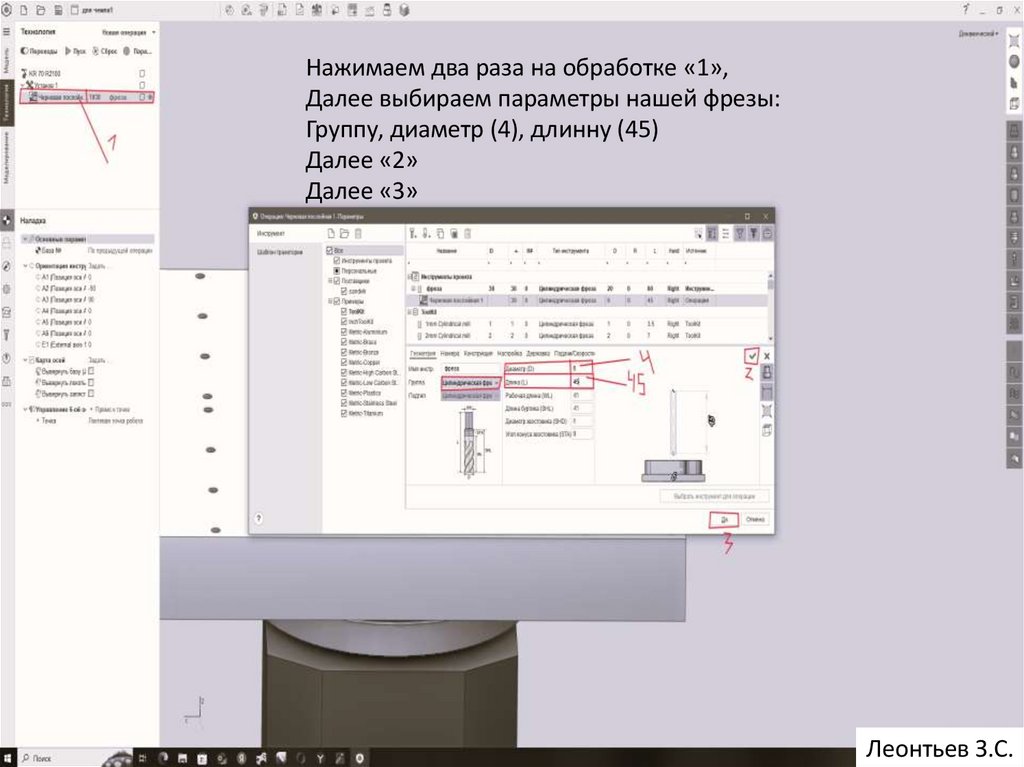

Нажимаем два раза на обработке «1»,
Далее выбираем параметры нашей фрезы:
Группу, диаметр (4), длинну (45)
Далее «2»
Далее «3»
Леонтьев З.С.

22.

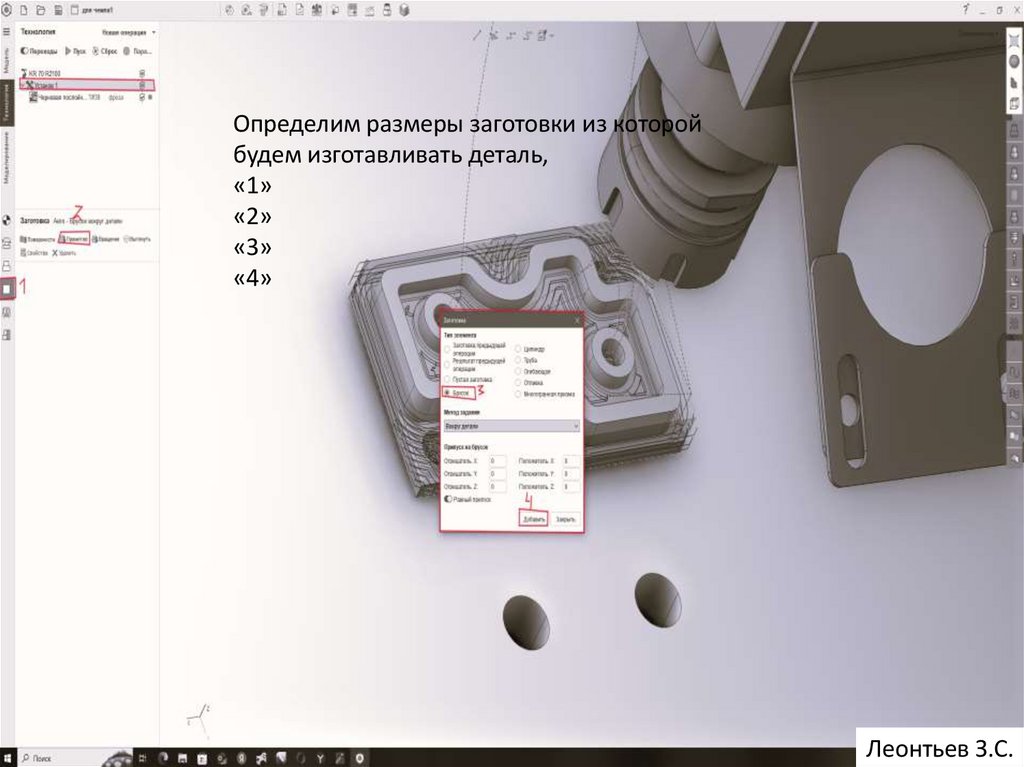

Определим размеры заготовки из которой
будем изготавливать деталь,
«1»
«2»
«3»
«4»
Леонтьев З.С.

23.

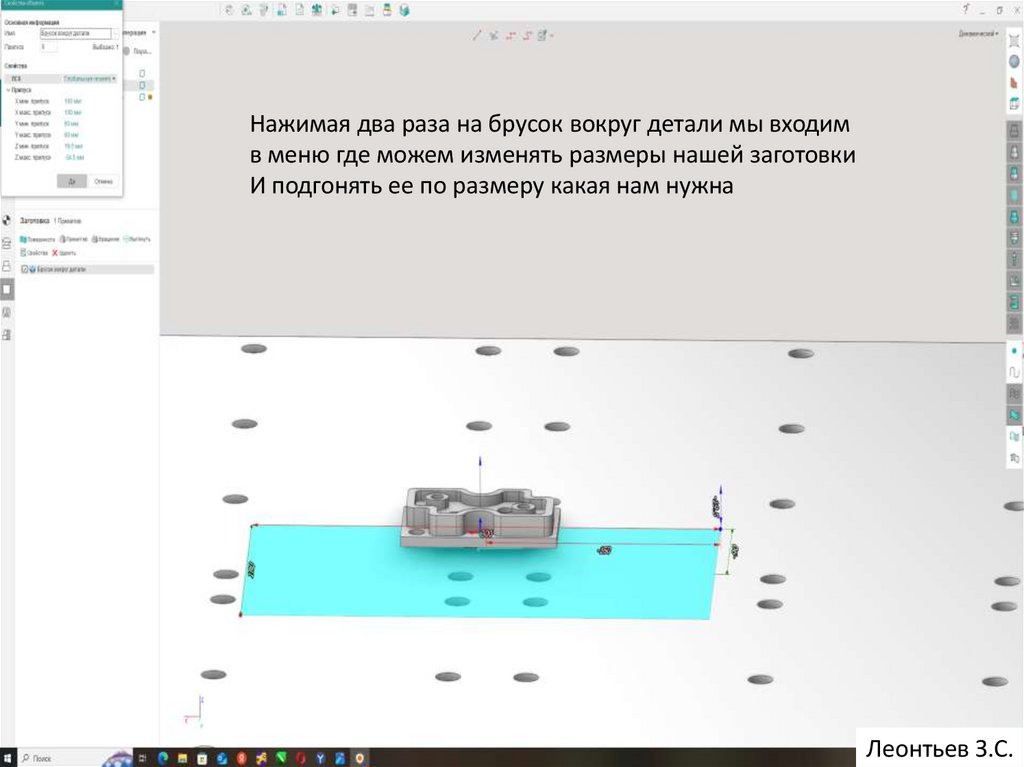

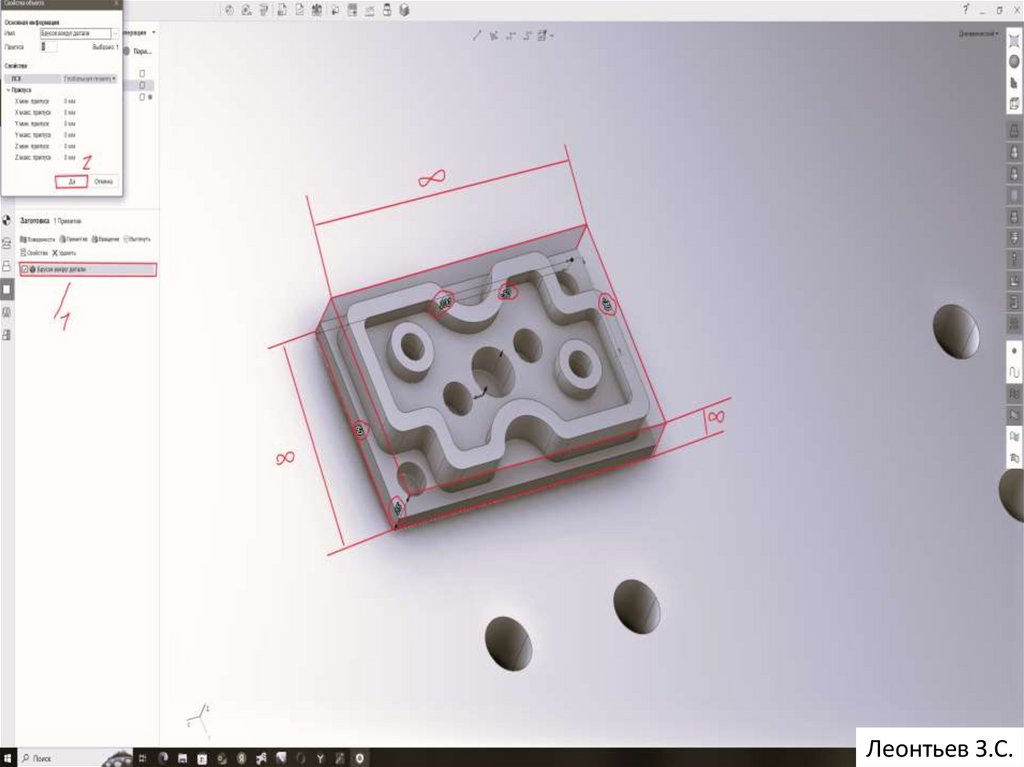

Нажимая два раза на брусок вокруг детали мы входим
в меню где можем изменять размеры нашей заготовки
И подгонять ее по размеру какая нам нужна
Леонтьев З.С.

24.

Леонтьев З.С.

25.

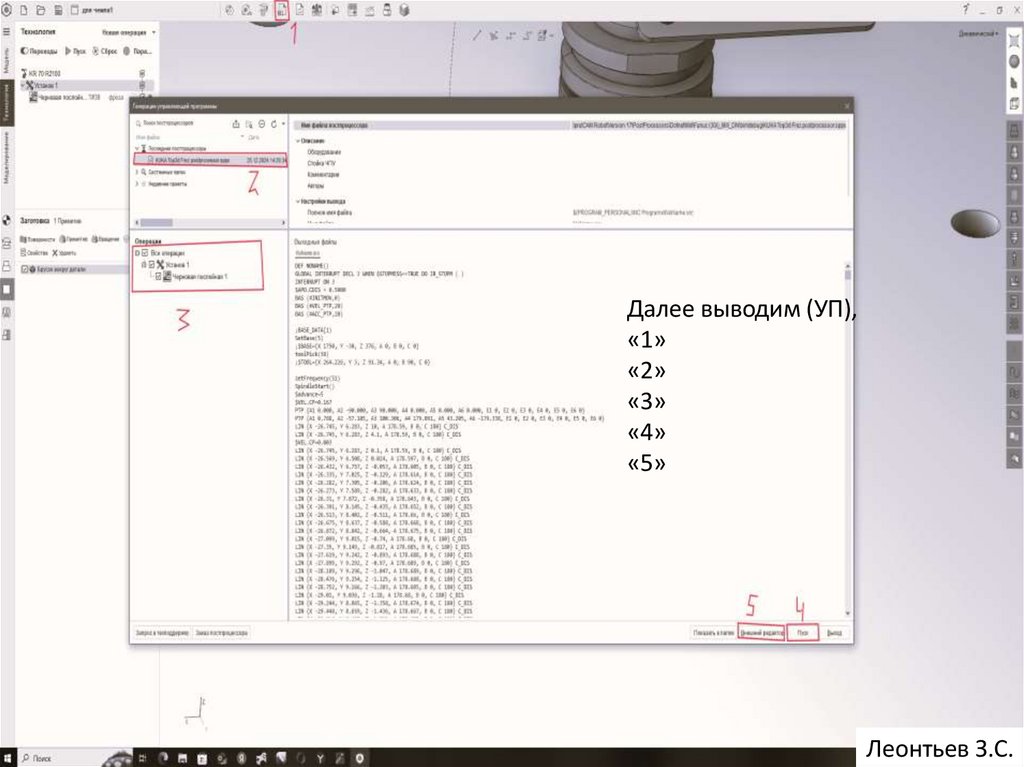

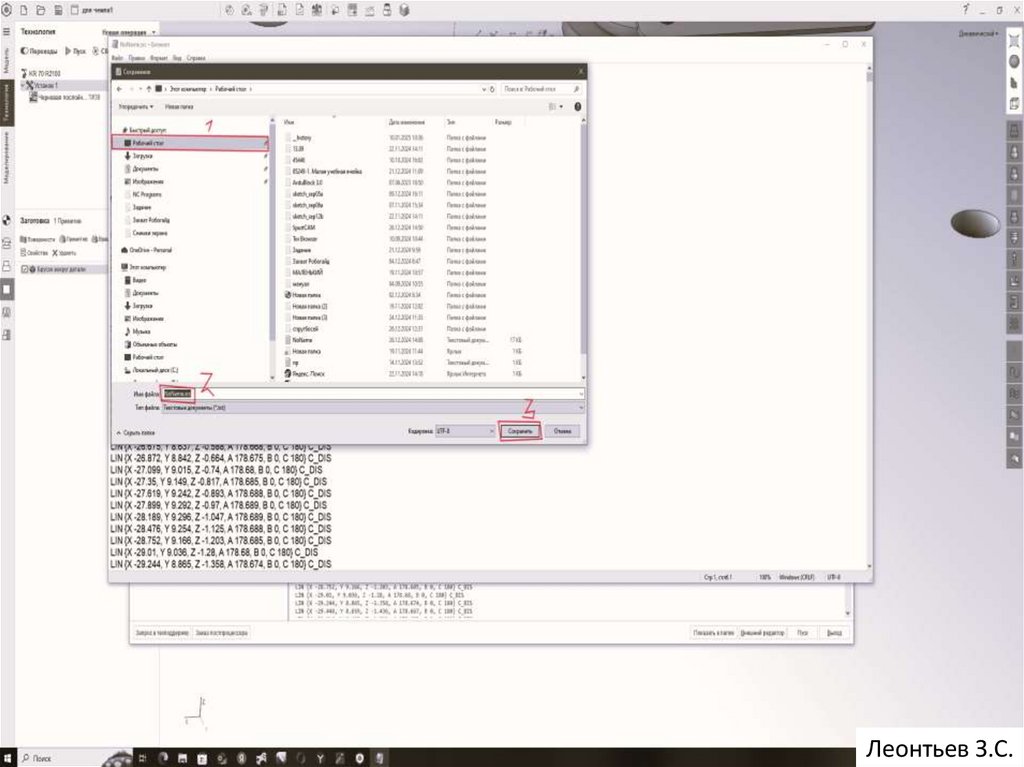

Далее выводим (УП),
«1»
«2»
«3»
«4»
«5»
Леонтьев З.С.

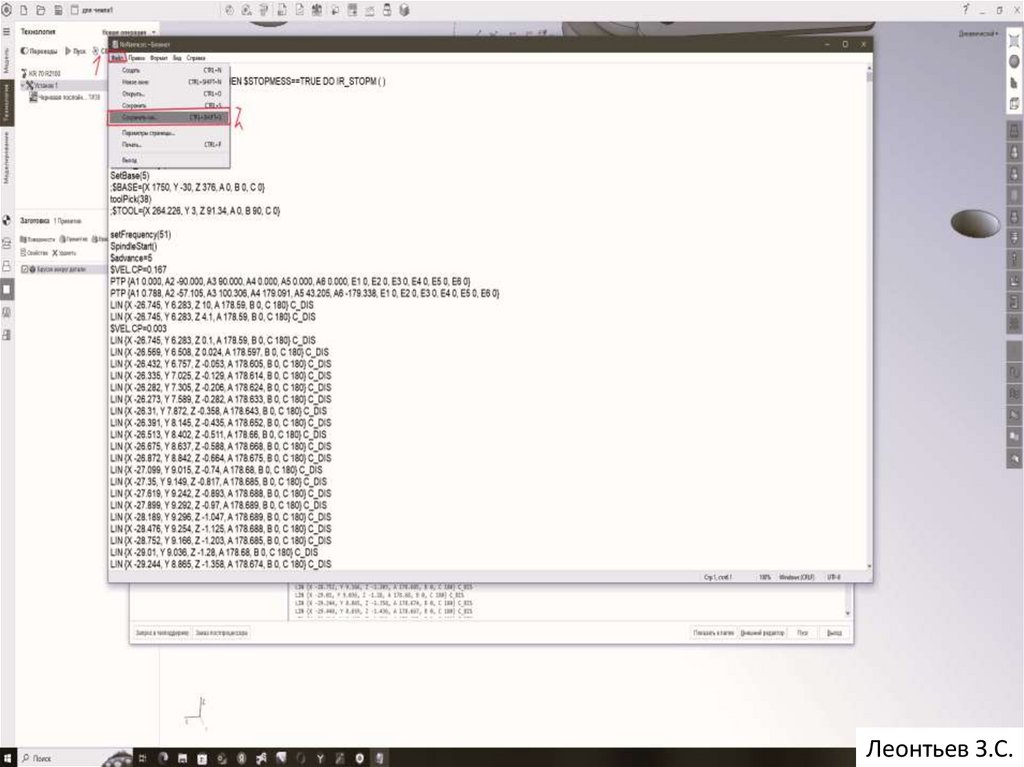

26.

Леонтьев З.С.

27.

Леонтьев З.С.

28.

СПАСИБО ЗА ВНИМАНИЕ
Леонтьев З.С.
