Комплексная проработка маршрута перехода судна Ладога, проект 285. Из п. Городец (РФ) в п. Амстердам (Голландия)

1.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
«ВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ВОДНОГО ТРАНСПОРТА
имени адмирала М.П. Лазарева»
Пермский филиал
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Комплексная проработка маршрута перехода судна Ладога, проект 285. Из
п. Городец (РФ) в п. Амстердам (Голландия), груз сахар в мешках УПО=1,25
м3/т
Выполнил:
Курсант группы 51-СВ
Ханов Р.М.
Научный руководитель:
Преподаватель
Тимков Ю.В.

2.

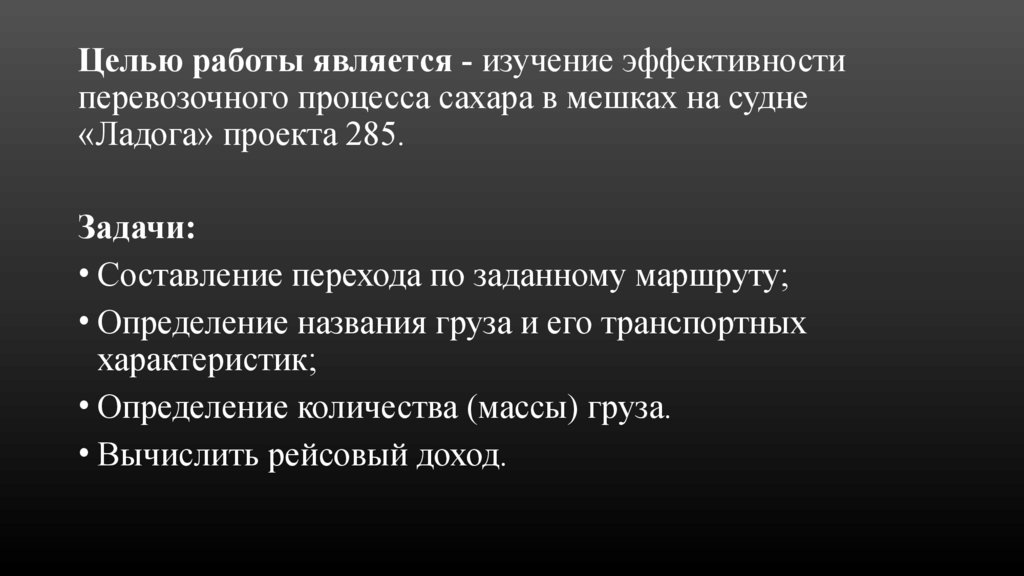

Целью работы является - изучение эффективности
перевозочного процесса сахара в мешках на судне
«Ладога» проекта 285.
Задачи:
• Составление перехода по заданному маршруту;
• Определение названия груза и его транспортных
характеристик;
• Определение количества (массы) груза.
• Вычислить рейсовый доход.

3.

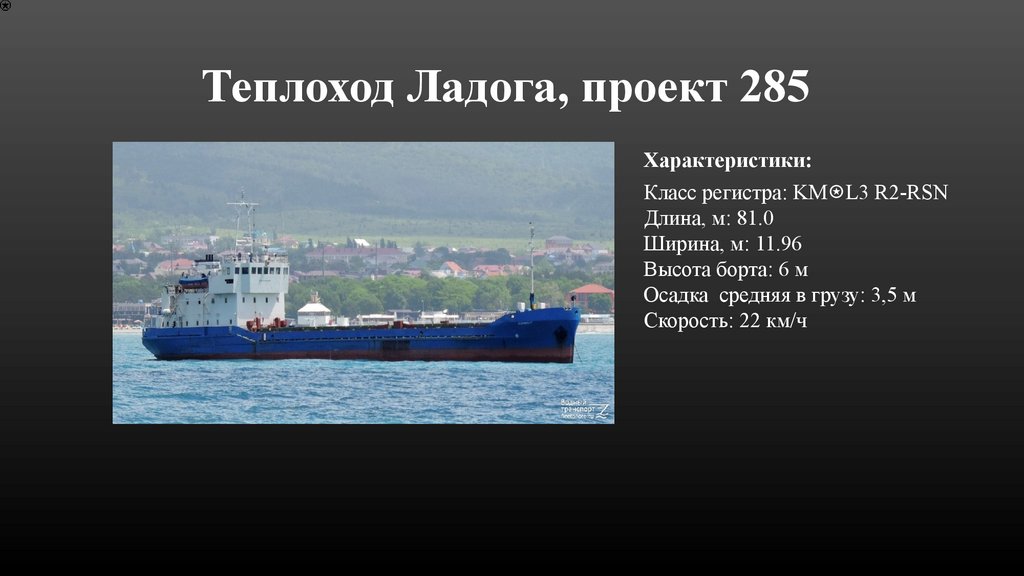

Теплоход Ладога, проект 285
Характеристики:
Класс регистра: KM⍟L3 R2-RSN
Длина, м: 81.0
Ширина, м: 11.96
Высота борта: 6 м
Осадка средняя в грузу: 3,5 м
Скорость: 22 км/ч

4.

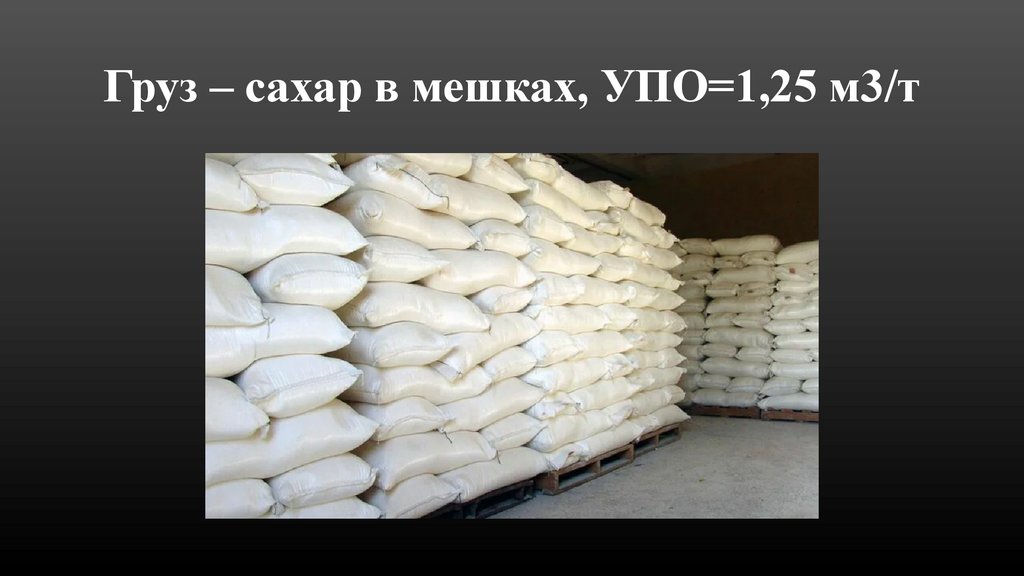

Груз – сахар в мешках, УПО=1,25 м3/т

5.

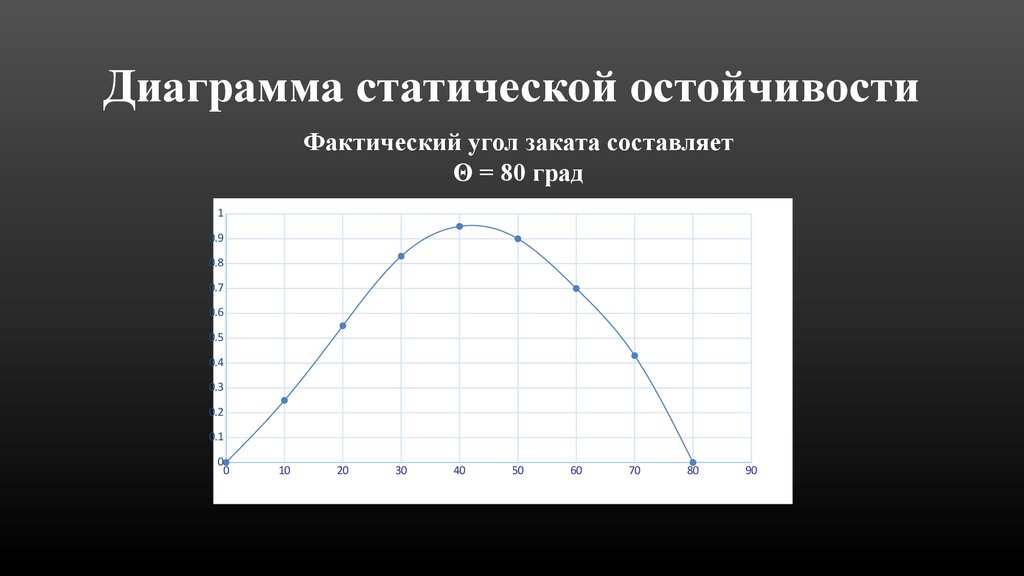

Диаграмма статической остойчивости
Фактический угол заката составляет
Θ = 80 град
1
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0
10
20
30
40
50
60
70
80
90

6.

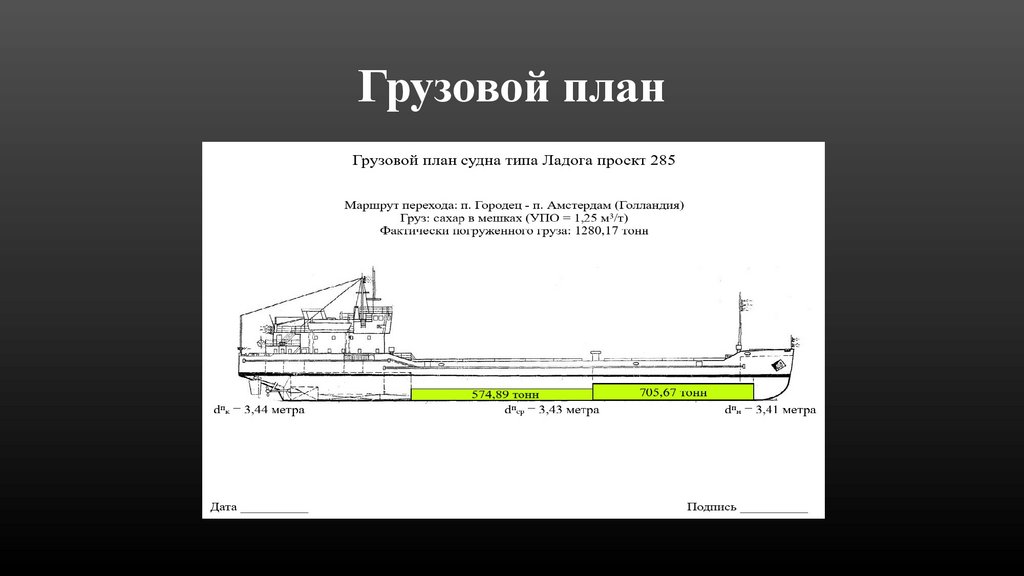

Грузовой план

7.

Порт погрузки п. Городец
Грузовой терминал г. Городец расположен на левом берегу реки Волги

8.

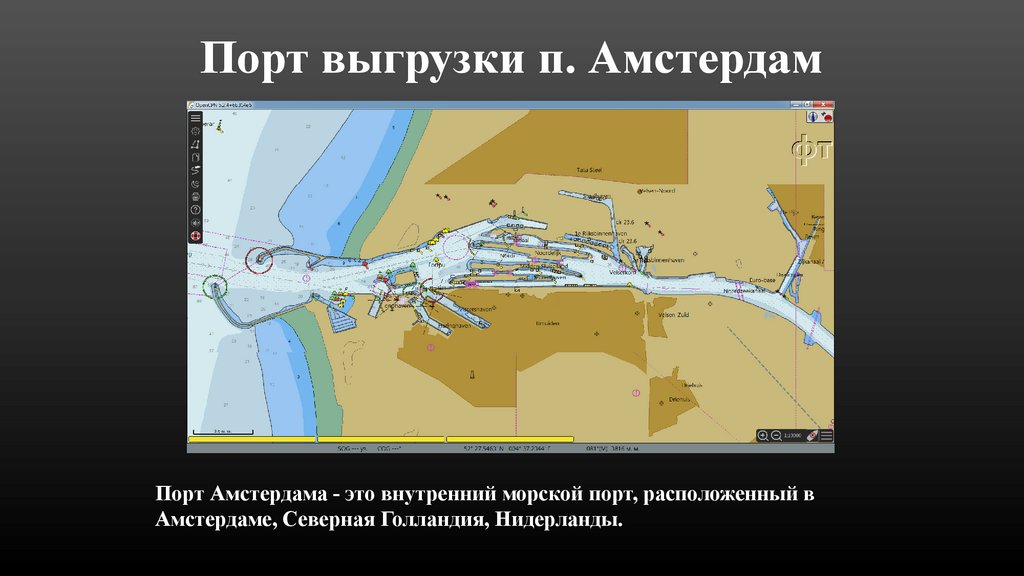

Порт выгрузки п. Амстердам
Порт Амстердама - это внутренний морской порт, расположенный в
Амстердаме, Северная Голландия, Нидерланды.

9.

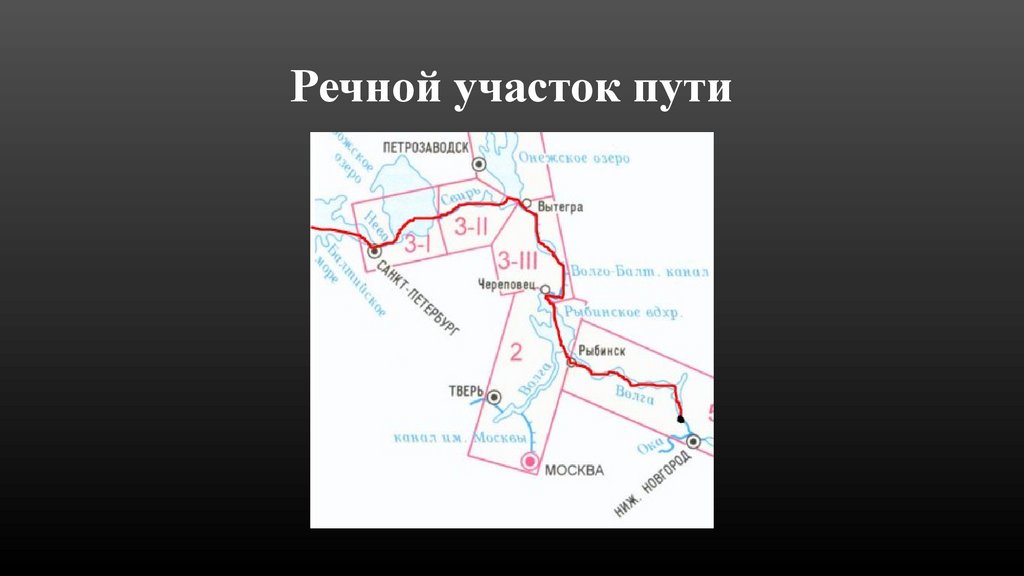

Речной участок пути

10.

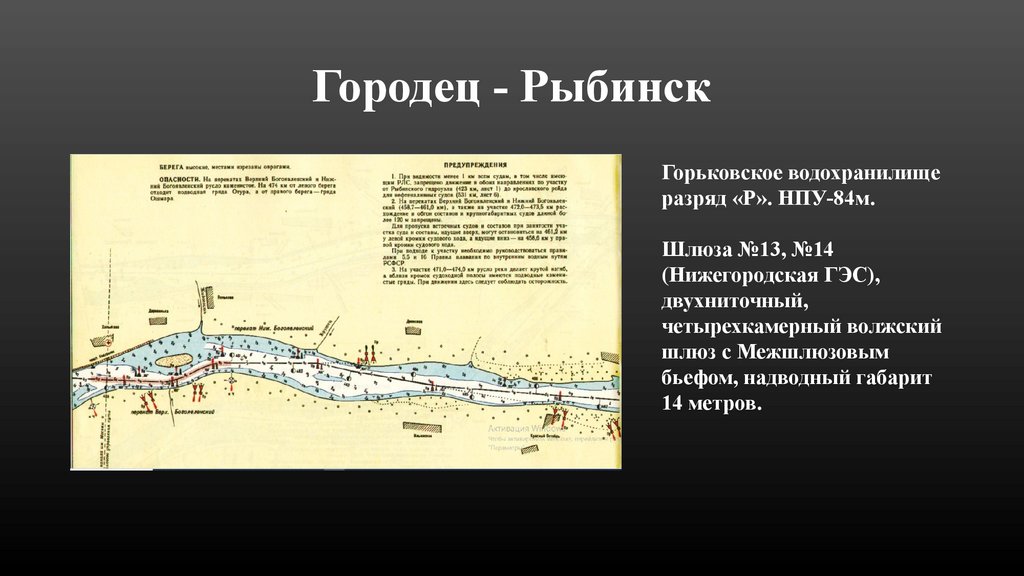

Городец - Рыбинск
Горьковское водохранилище
разряд «Р». НПУ-84м.
Шлюза №13, №14
(Нижегородская ГЭС),
двухниточный,
четырехкамерный волжский
шлюз с Межшлюзовым
бьефом, надводный габарит
14 метров.

11.

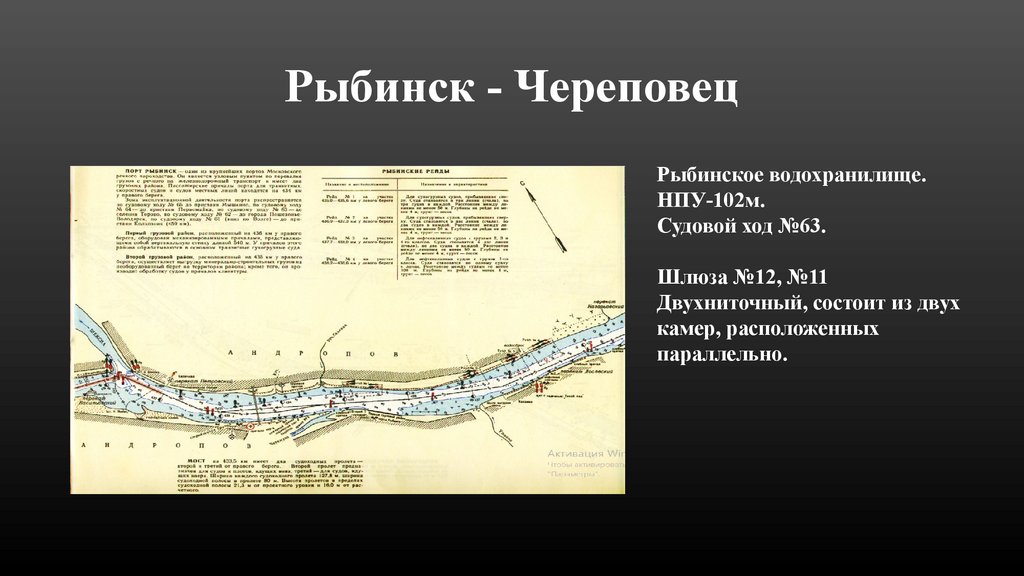

Рыбинск - Череповец
Рыбинское водохранилище.
НПУ-102м.
Судовой ход №63.
Шлюза №12, №11
Двухниточный, состоит из двух
камер, расположенных
параллельно.

12.

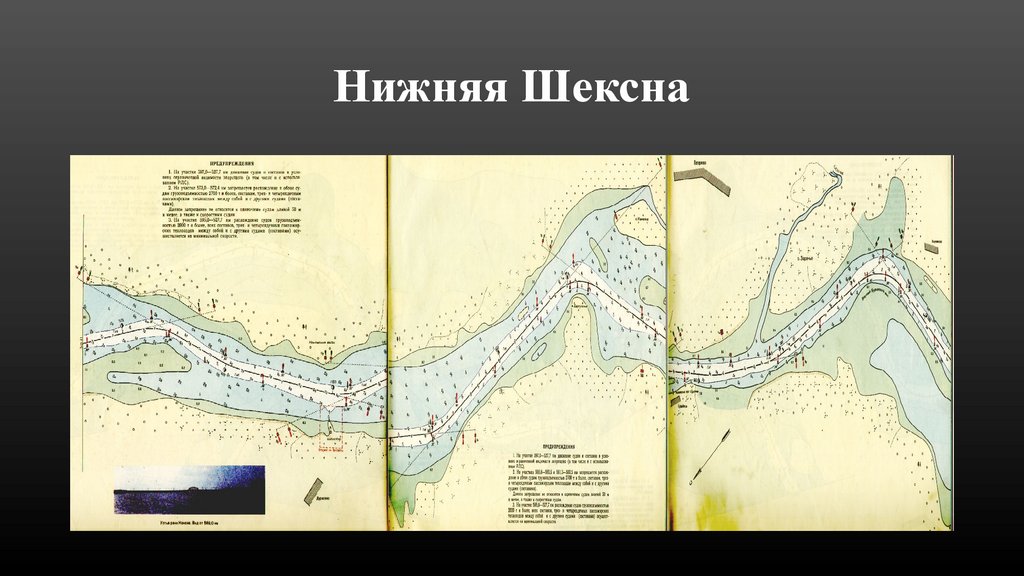

Нижняя Шексна

13.

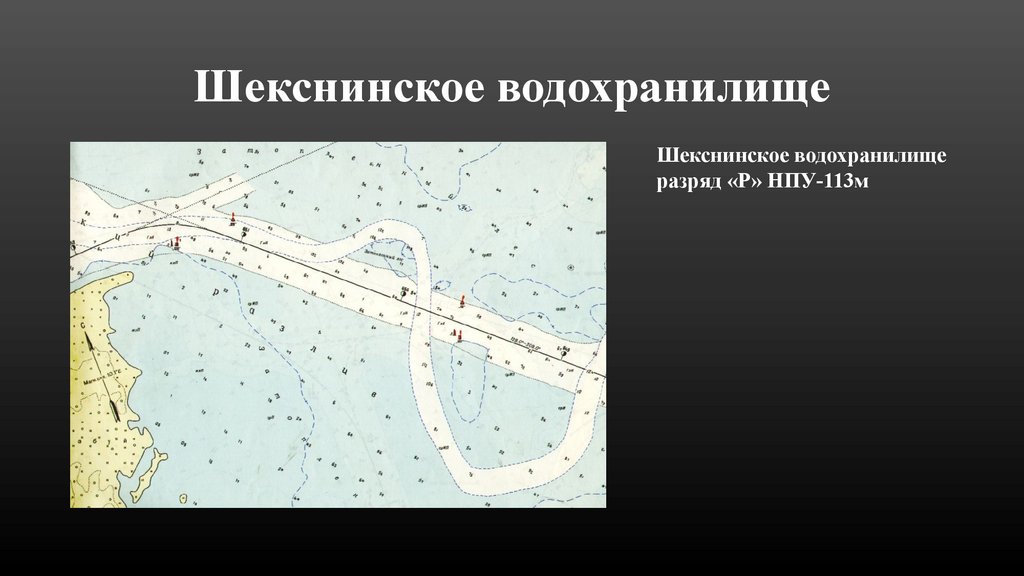

Шекснинское водохранилище
Шекснинское водохранилище
разряд «Р» НПУ-113м

14.

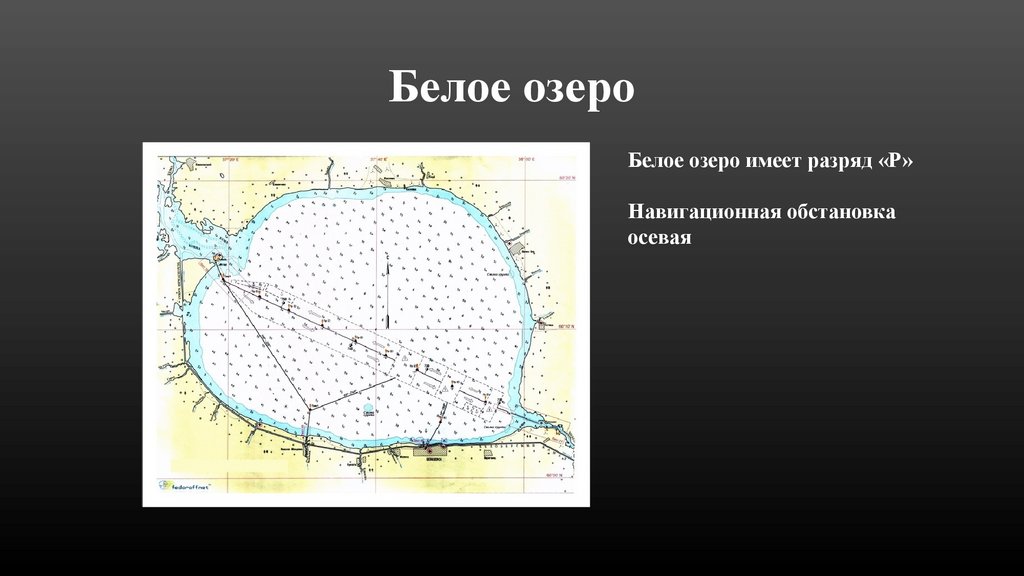

Белое озеро
Белое озеро имеет разряд «Р»
Навигационная обстановка
осевая

15.

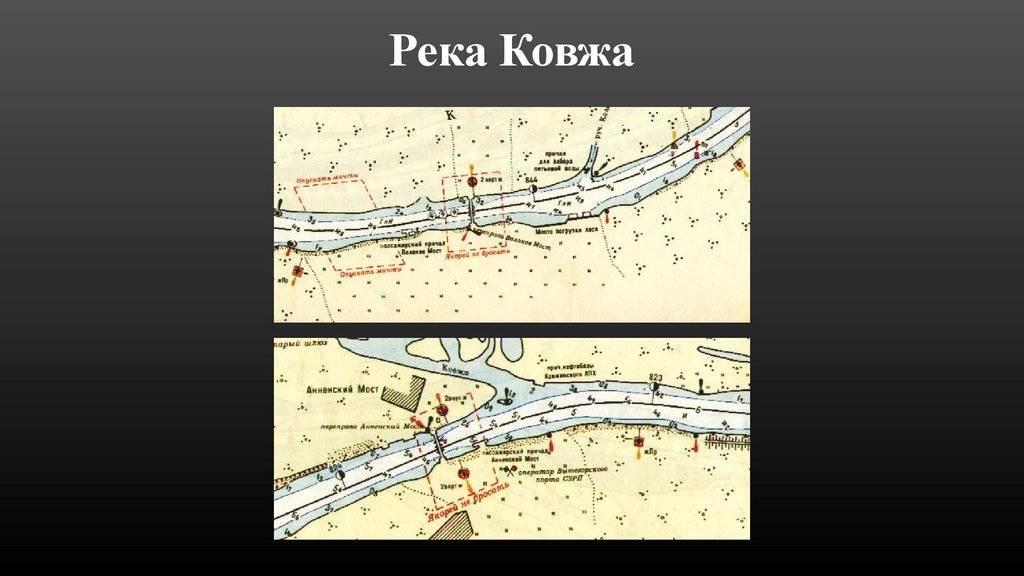

Река Ковжа

16.

Река Вытегра

17.

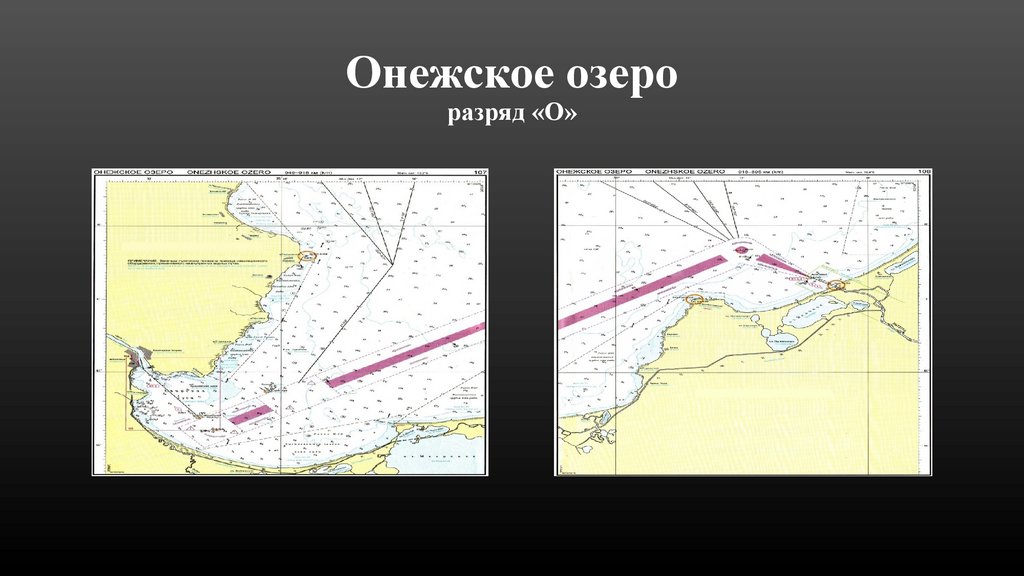

Онежское озеро
разряд «О»

18.

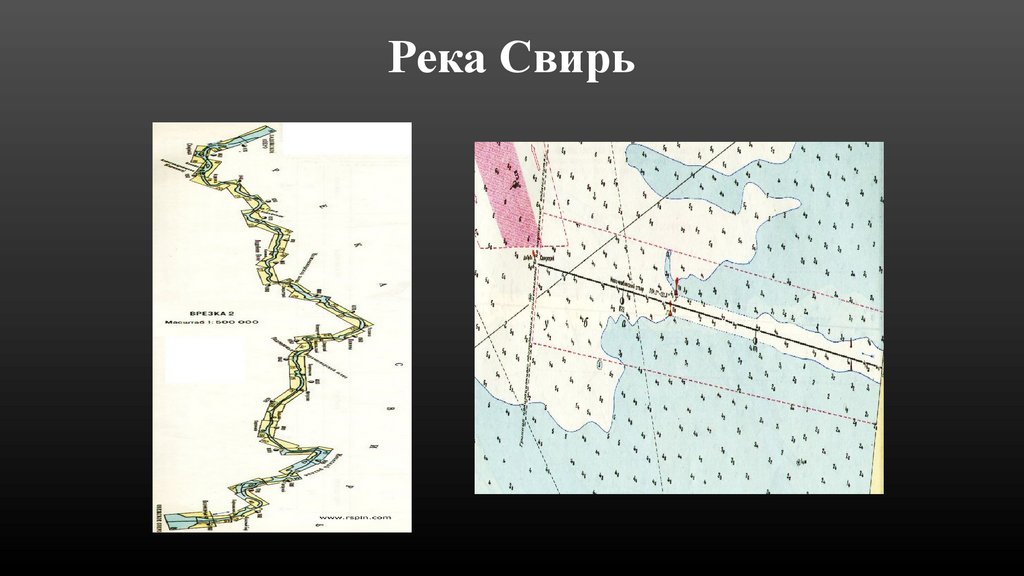

Река Свирь

19.

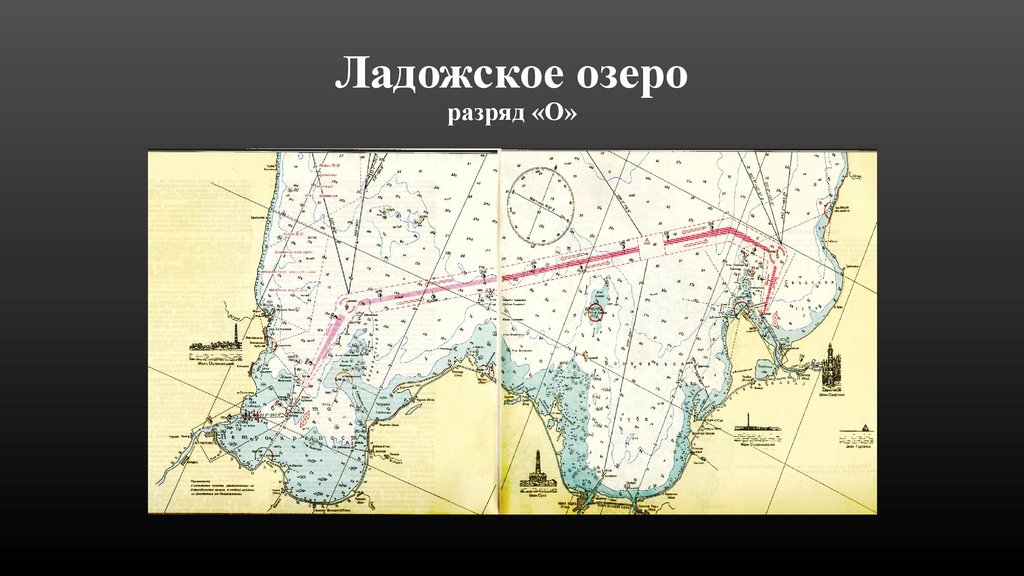

Ладожское озеро
разряд «О»

20.

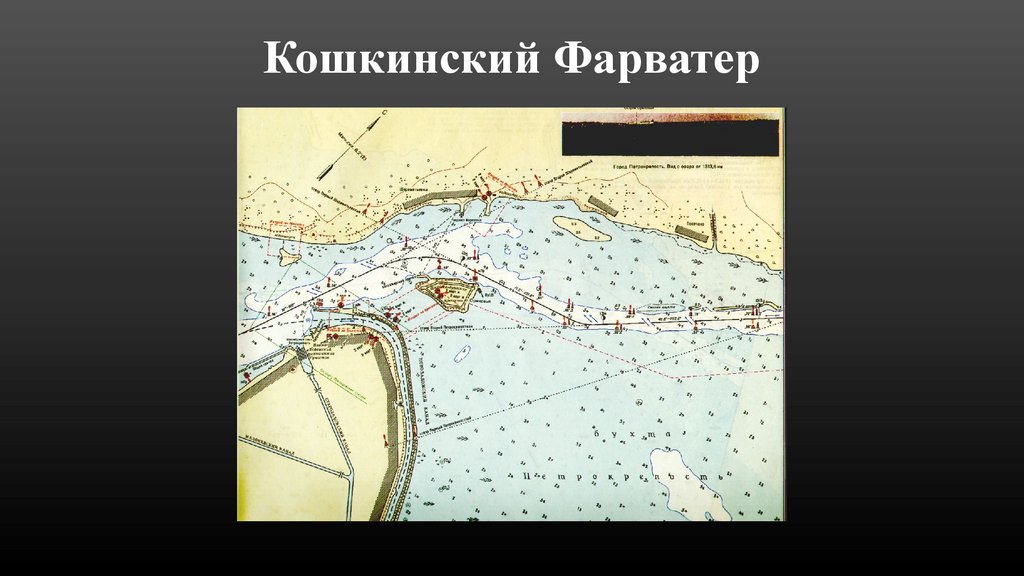

Кошкинский Фарватер

21.

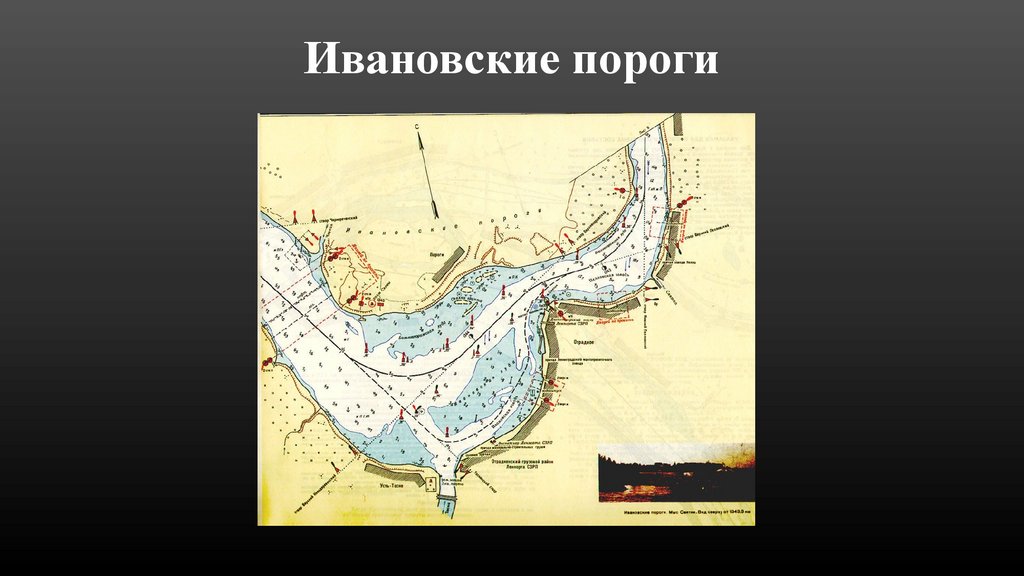

Ивановские пороги

22.

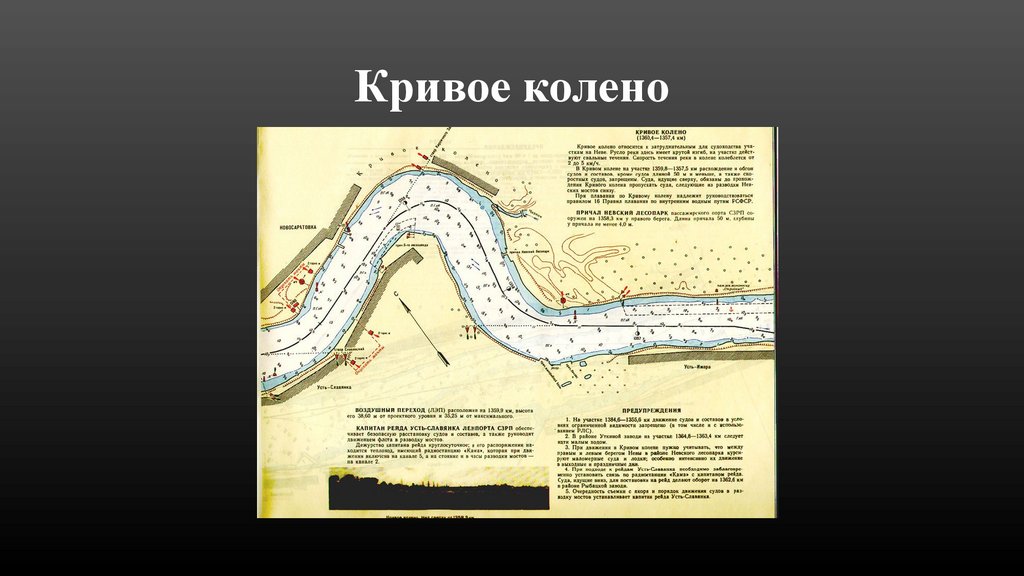

Кривое колено

23.

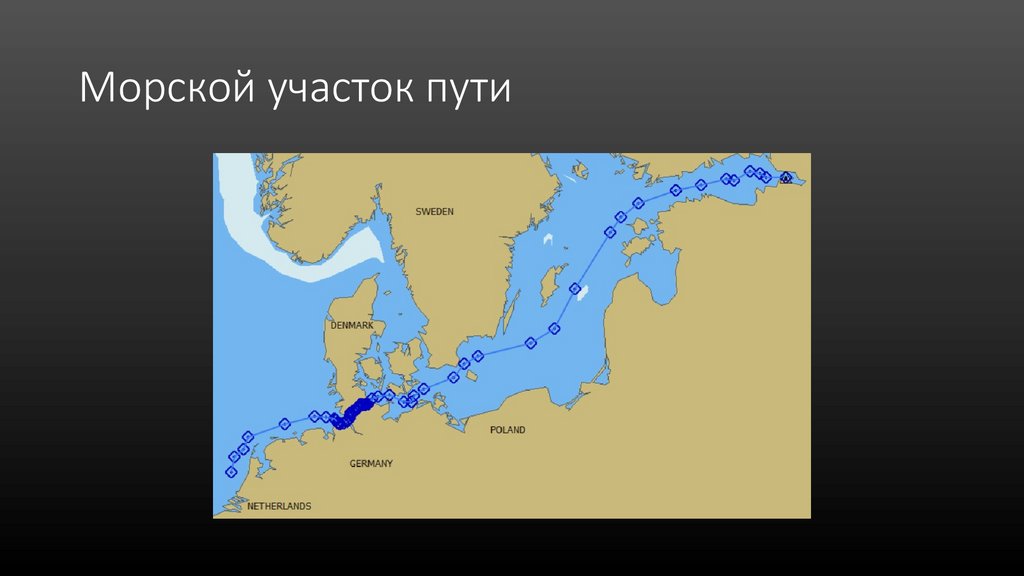

Морской участок пути

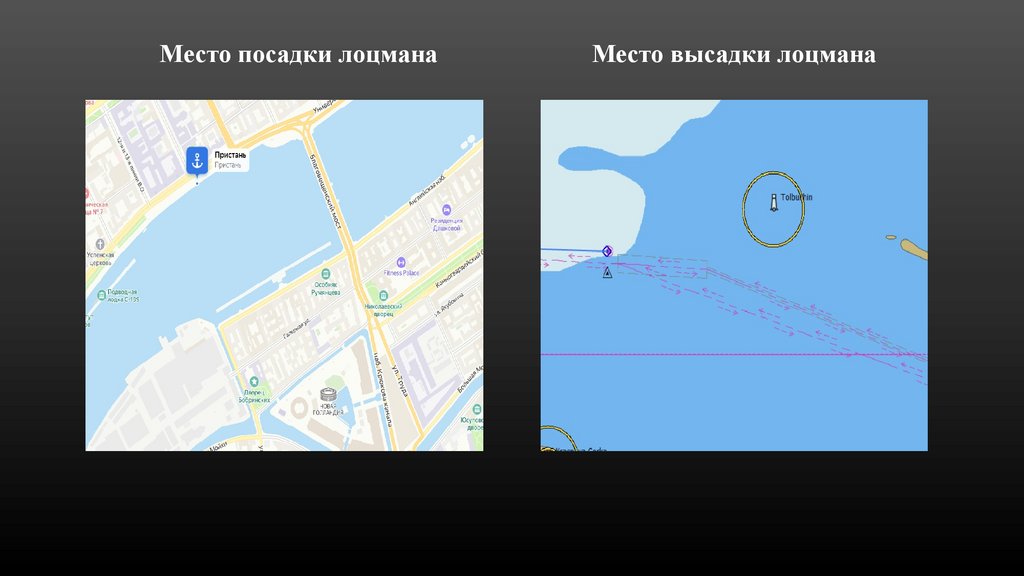

24.

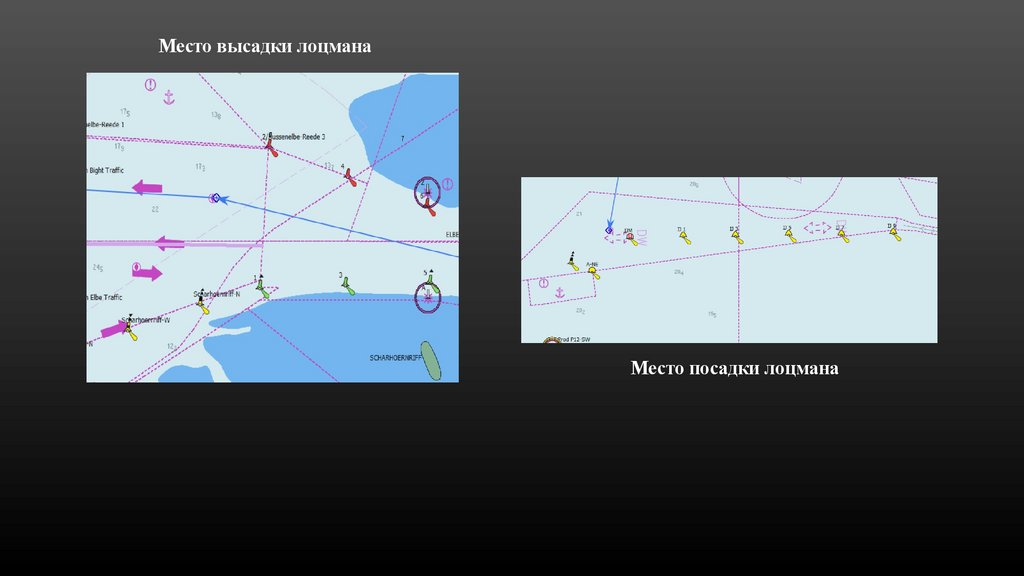

Место посадки лоцмана
Место высадки лоцмана

25.

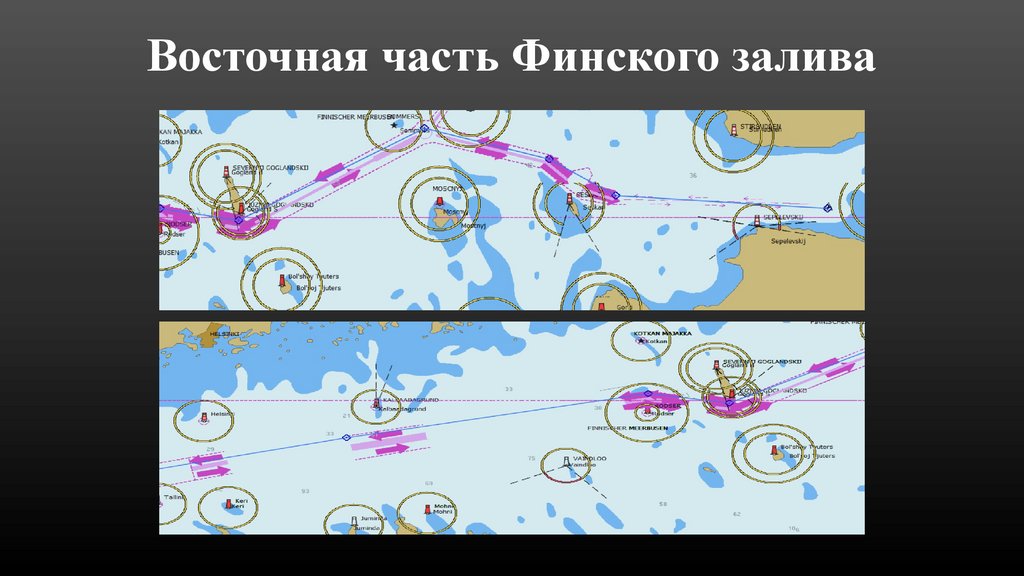

Восточная часть Финского залива

26.

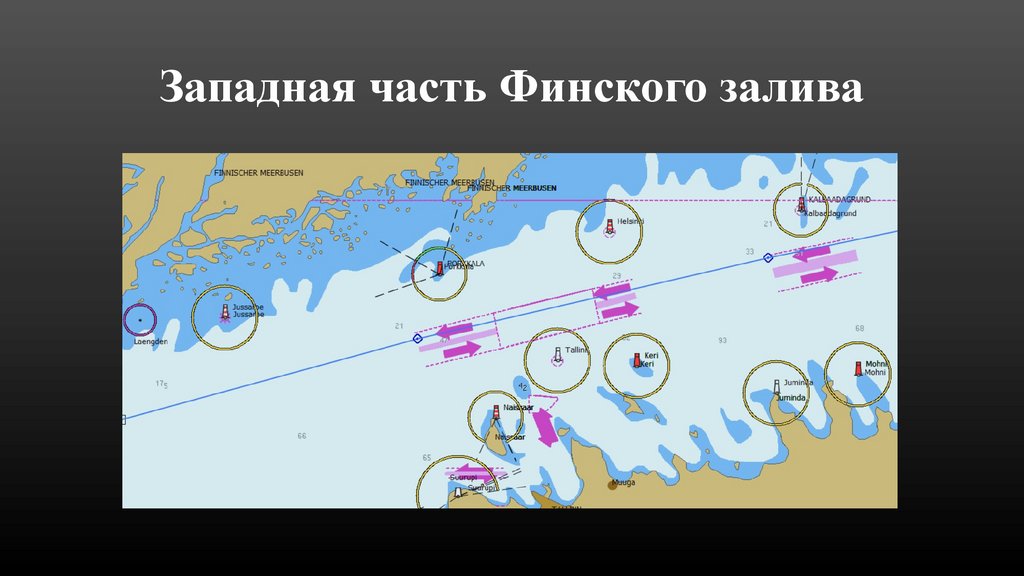

Западная часть Финского залива

27.

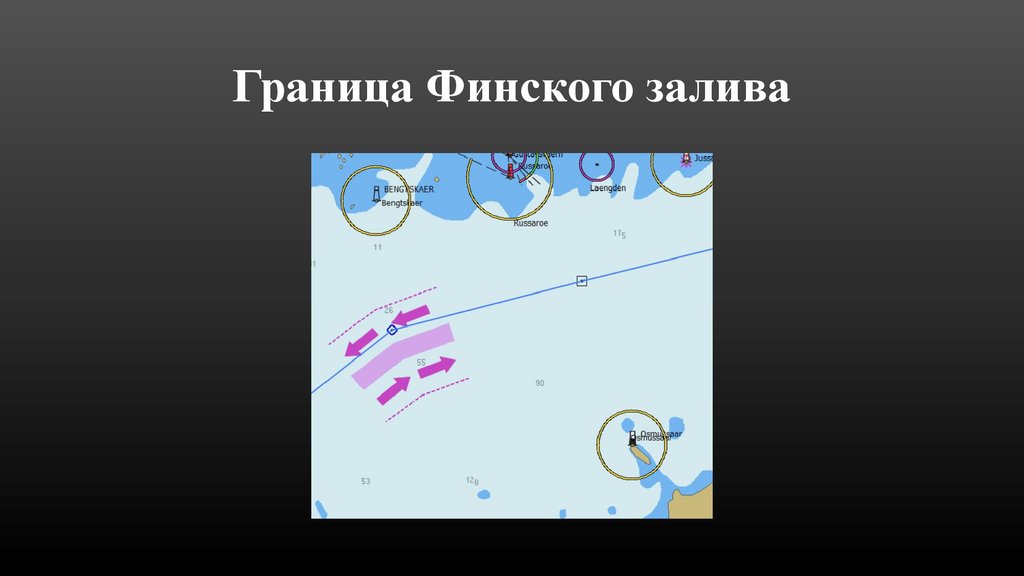

Граница Финского залива

28.

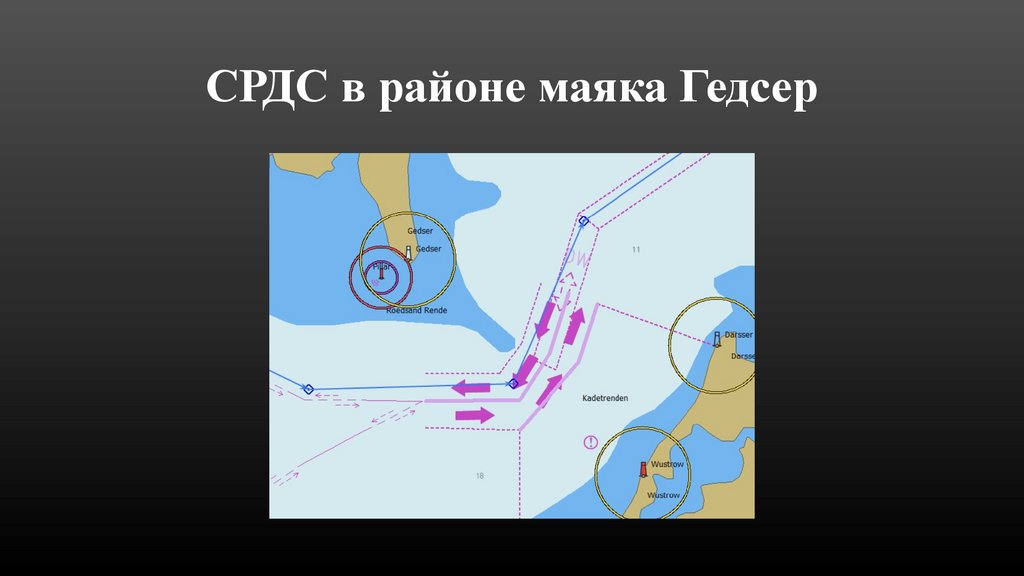

СРДС в районе маяка Гедсер

29.

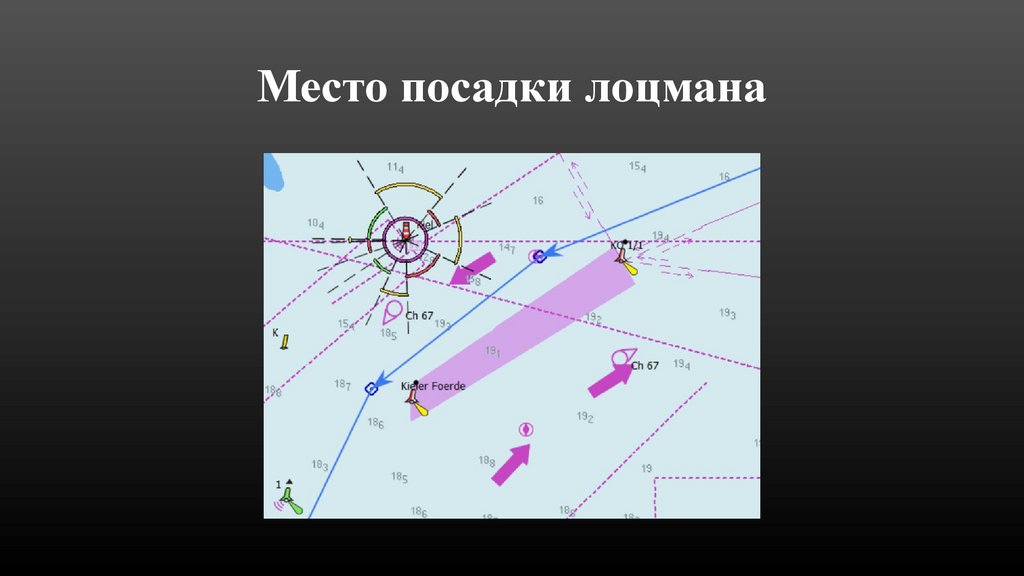

Место посадки лоцмана

30.

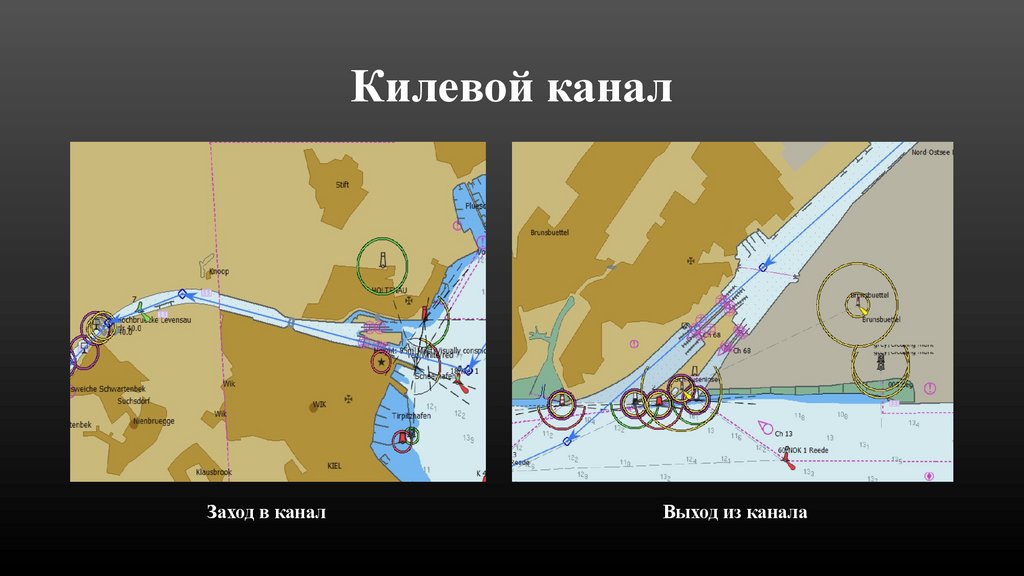

Килевой канал
Заход в канал
Выход из канала

31.

Место высадки лоцмана
Место посадки лоцмана

32.

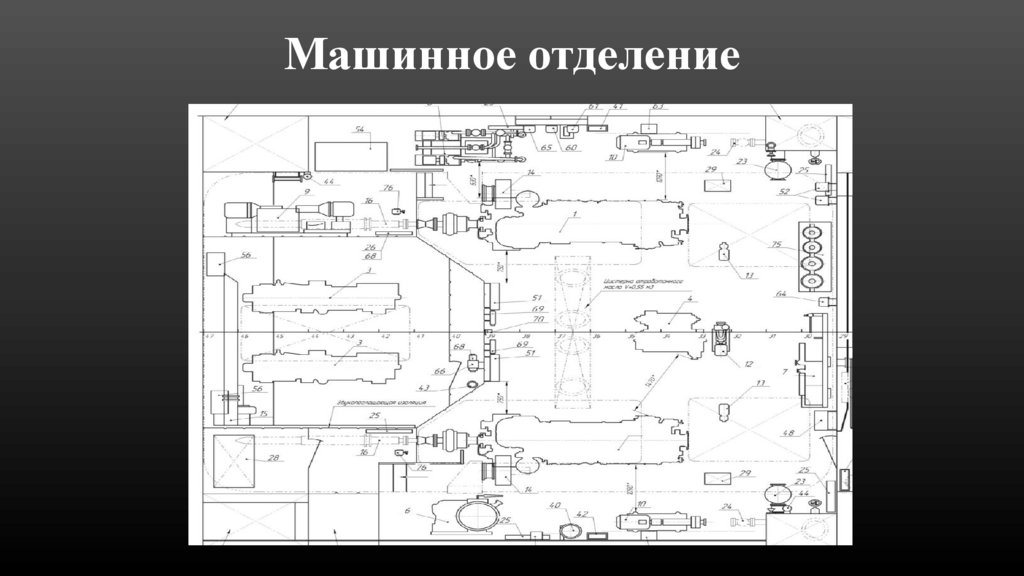

Машинное отделение

33.

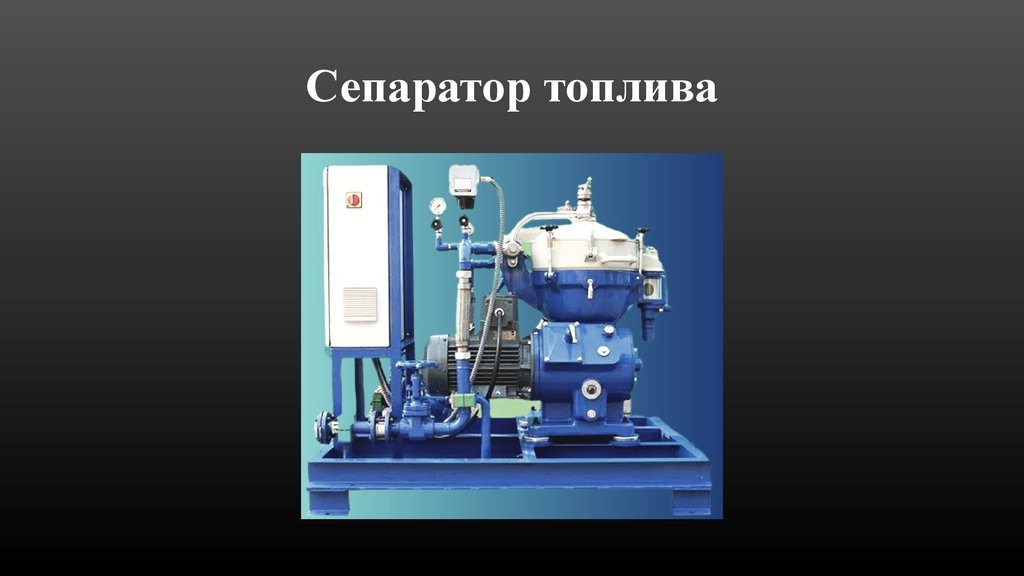

Сепаратор топлива

34.

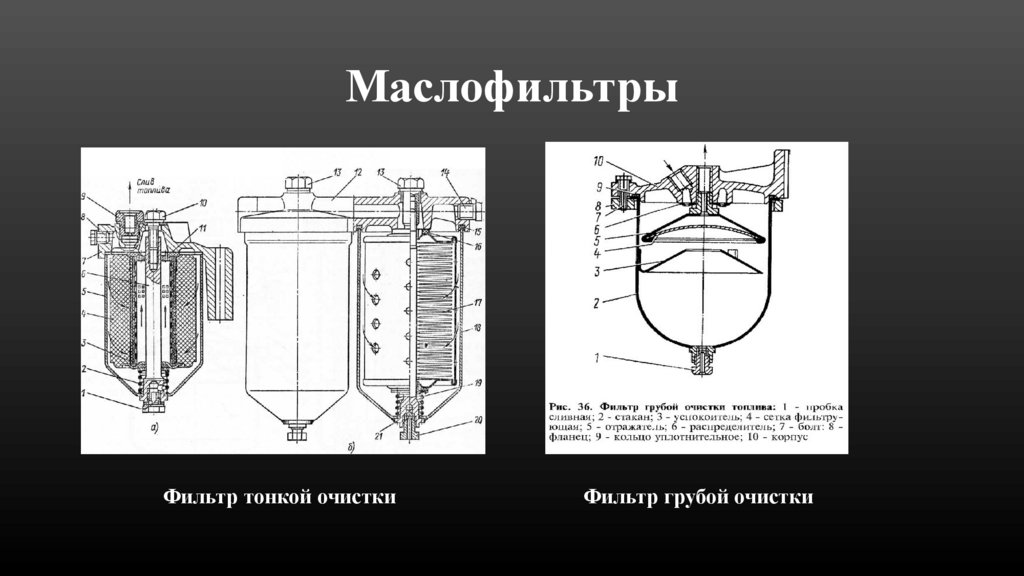

Маслофильтры
Фильтр тонкой очистки
Фильтр грубой очистки

35.

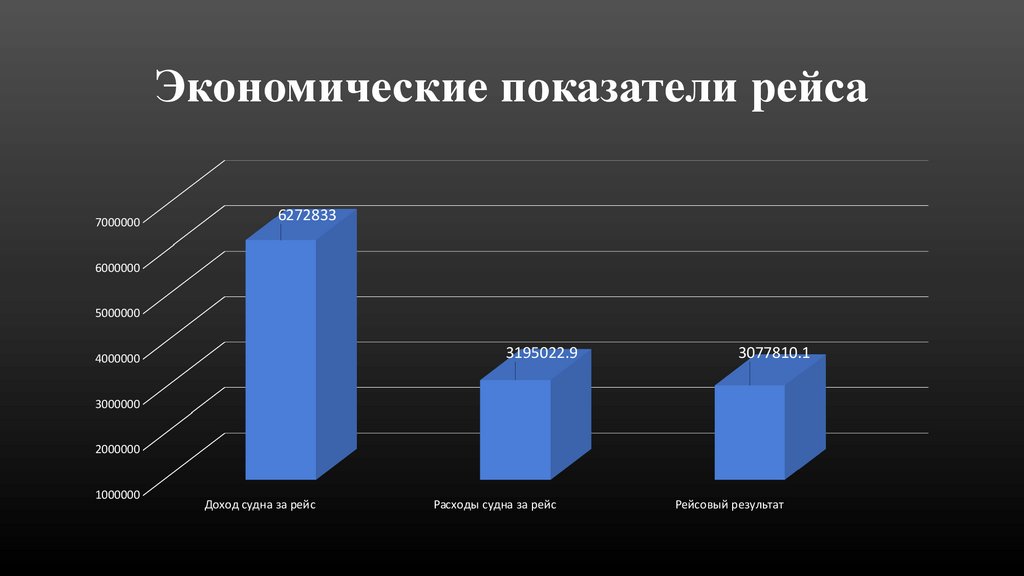

Экономические показатели рейса
7000000
6272833
6000000
5000000
3195022.9
4000000
3077810.1
3000000
2000000
1000000
Доход судна за рейс
Расходы судна за рейс
Рейсовый результат

36.

Заключение

37.

Спасибо за внимание!
