HD785-7. Устройство и работа. Тормозная система

1.

HD785-7 Устройство
и работа
Тормозная
система
Авторское право © 2012
Учебные материалы
Media # SE-001161-01-E

2.

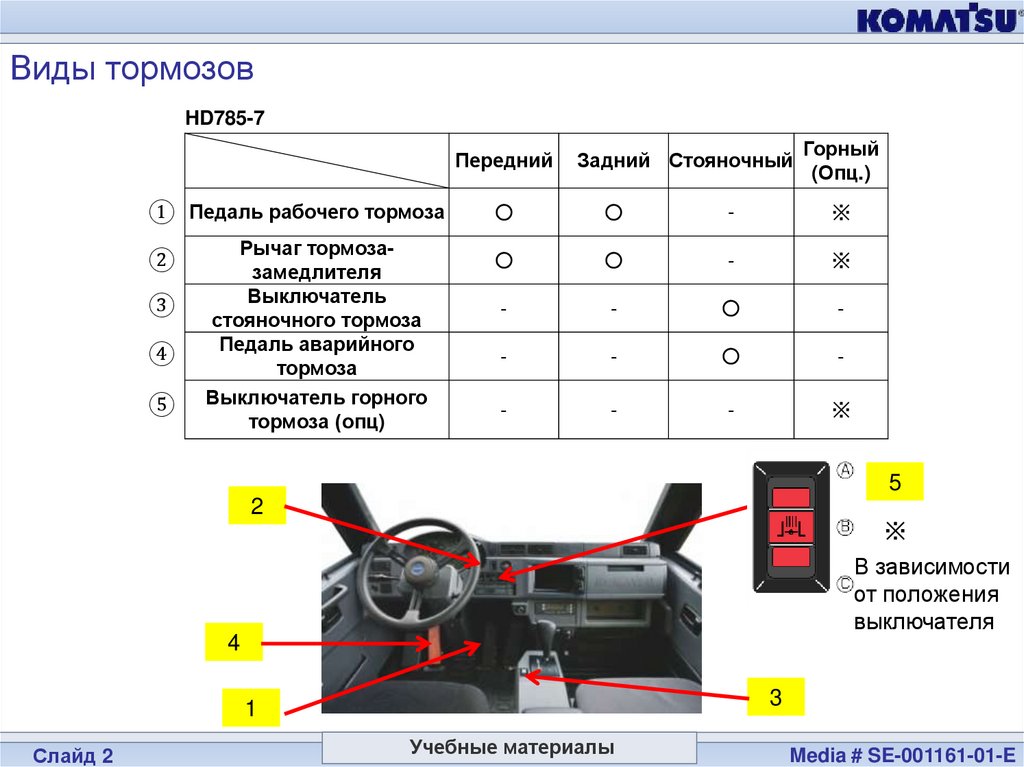

Виды тормозов
HD785-7
Передний
① Педаль рабочего тормоза
②
③
④
⑤
Рычаг тормозазамедлителя
Выключатель
стояночного тормоза
Педаль аварийного
тормоза
Выключатель горного
тормоза (опц)
Задний Стояночный
Горный
(Опц.)
○
○
-
※
○
○
-
※
-
-
○
-
-
-
○
-
-
-
-
※
5
2
※
.
В зависимости
от положения
выключателя
4
3
1
Слайд 2
Учебные материалы
Media # SE-001161-01-E

3.

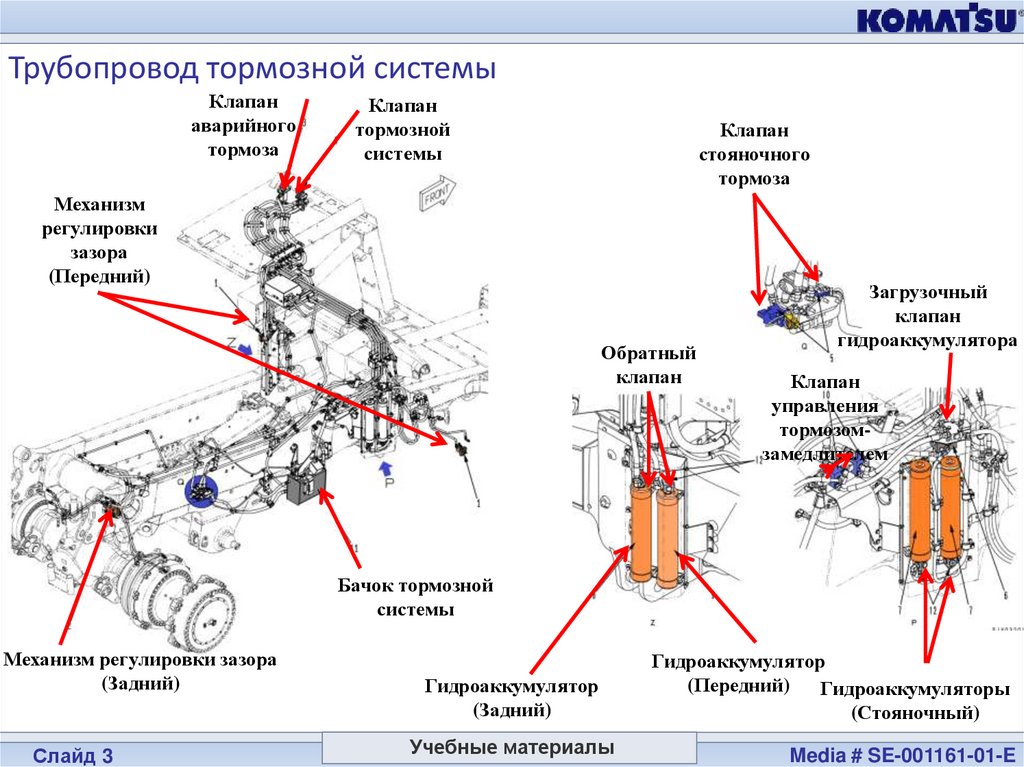

Трубопровод тормозной системы
Клапан
аварийного
тормоза
Клапан
тормозной
системы
Клапан
стояночного
тормоза
Механизм
регулировки
зазора
(Передний)
Обратный
клапан
Загрузочный
клапан
гидроаккумулятора
Клапан
управления
тормозомзамедлителем
Бачок тормозной
системы
Механизм регулировки зазора
(Задний)
Слайд 3
Гидроаккумулятор
(Задний)
Учебные материалы
Гидроаккумулятор
(Передний)
Гидроаккумуляторы
(Стояночный)
Media # SE-001161-01-E

4.

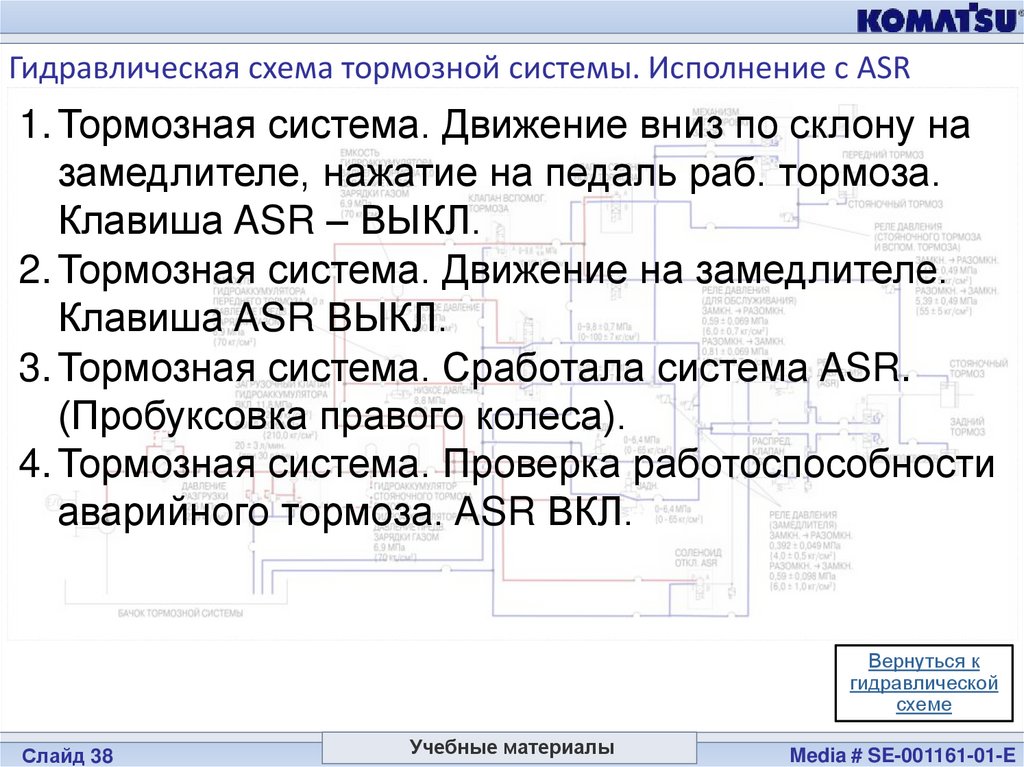

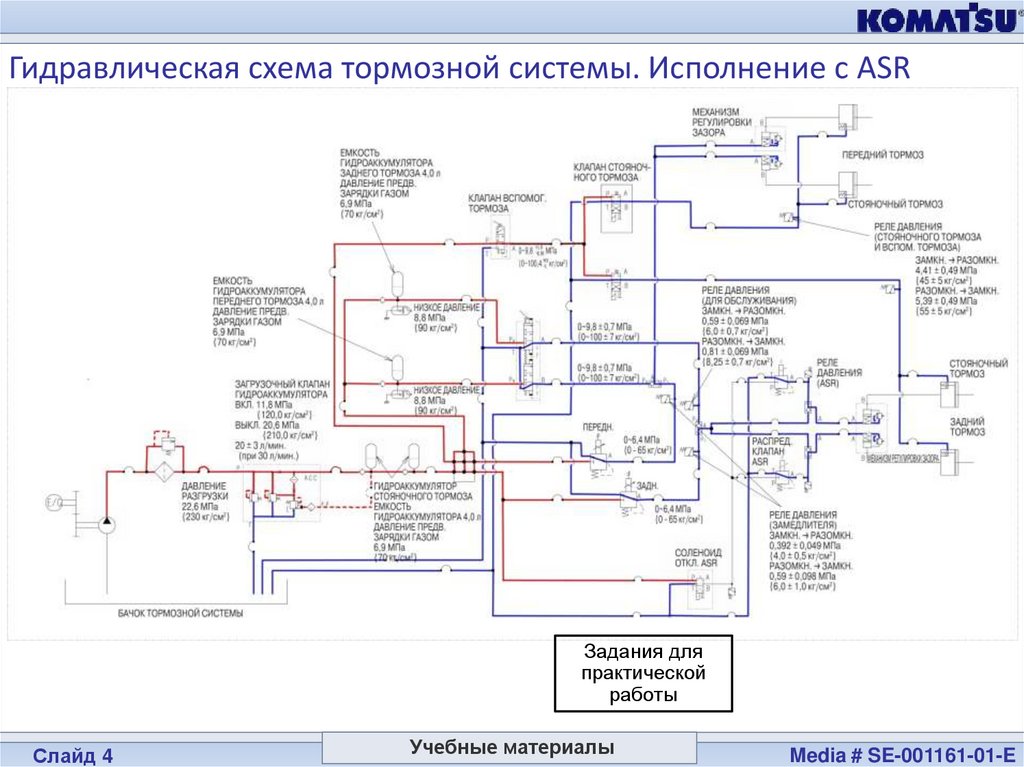

Гидравлическая схема тормозной системы. Исполнение с ASR
Задания для
практической
работы
Слайд 4
Учебные материалы
Media # SE-001161-01-E

5.

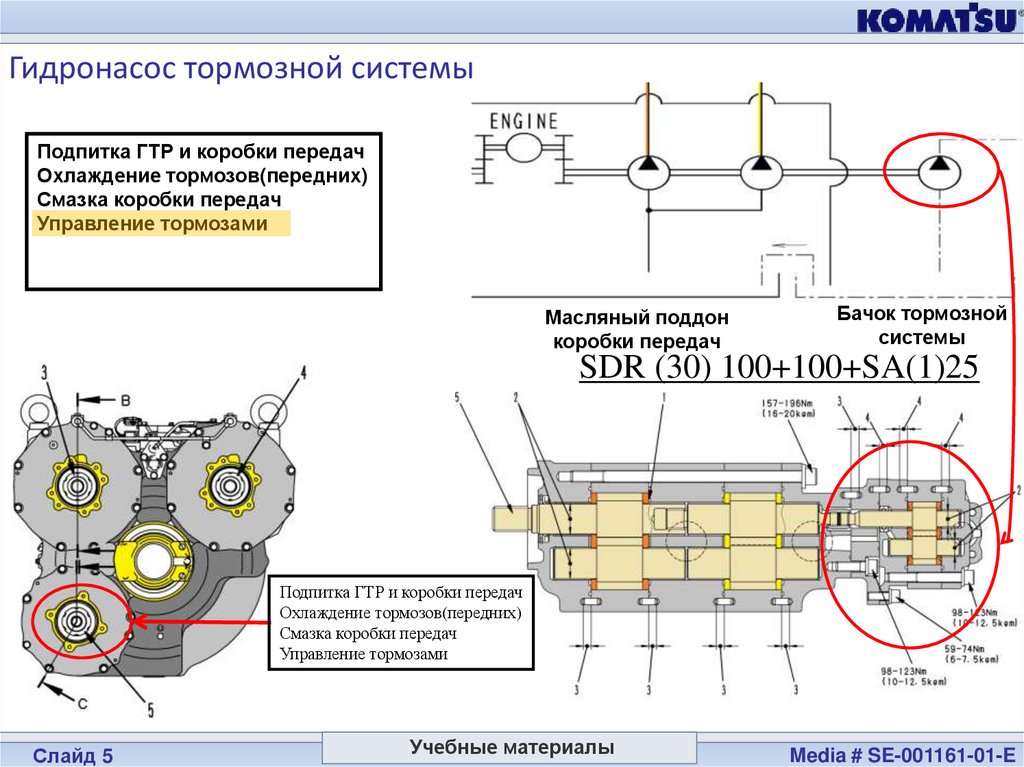

Гидронасос тормозной системы
Подпитка ГТР и коробки передач
Охлаждение тормозов(передних)
Смазка коробки передач
Управление тормозами
Масляный поддон
коробки передач
Бачок тормозной
системы
SDR (30) 100+100+SA(1)25
Подпитка ГТР и коробки передач
Охлаждение тормозов(передних)
Смазка коробки передач
Управление тормозами
Слайд 5
Учебные материалы
Media # SE-001161-01-E

6.

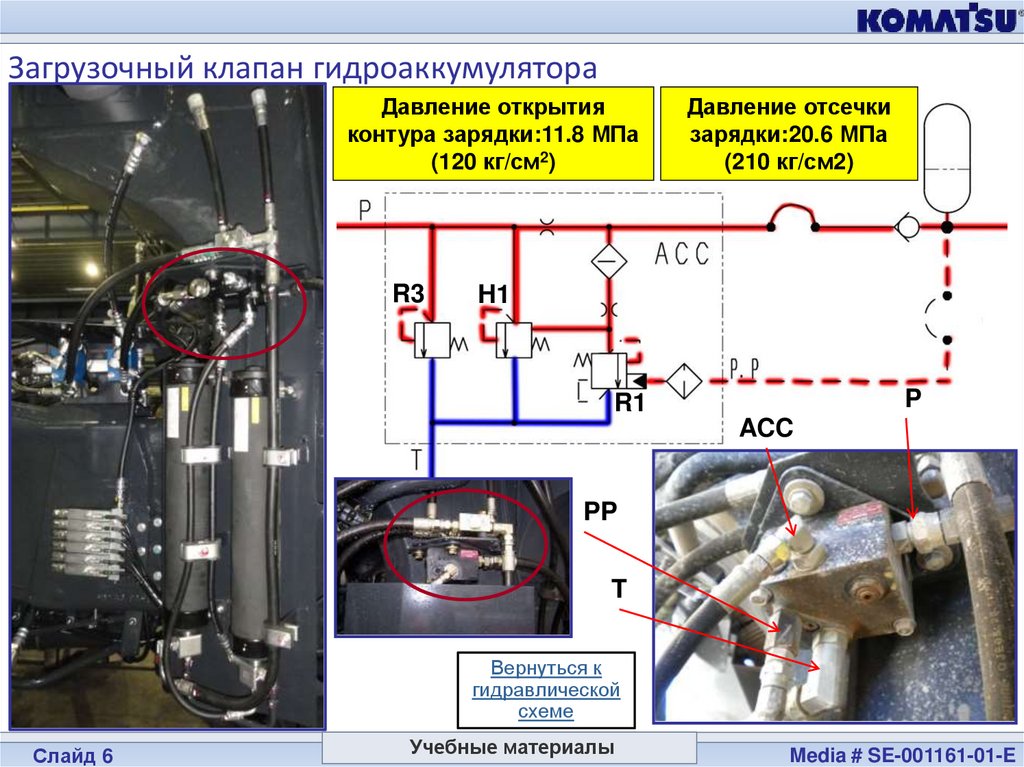

Загрузочный клапан гидроаккумулятора
Давление открытия
контура зарядки:11.8 МПа
(120 кг/см2)
R3
Давление отсечки
зарядки:20.6 МПа
(210 кг/см2)
H1
P
R1
ACC
PP
T
Вернуться к
гидравлической
схеме
Слайд 6
Учебные материалы
Media # SE-001161-01-E

7.

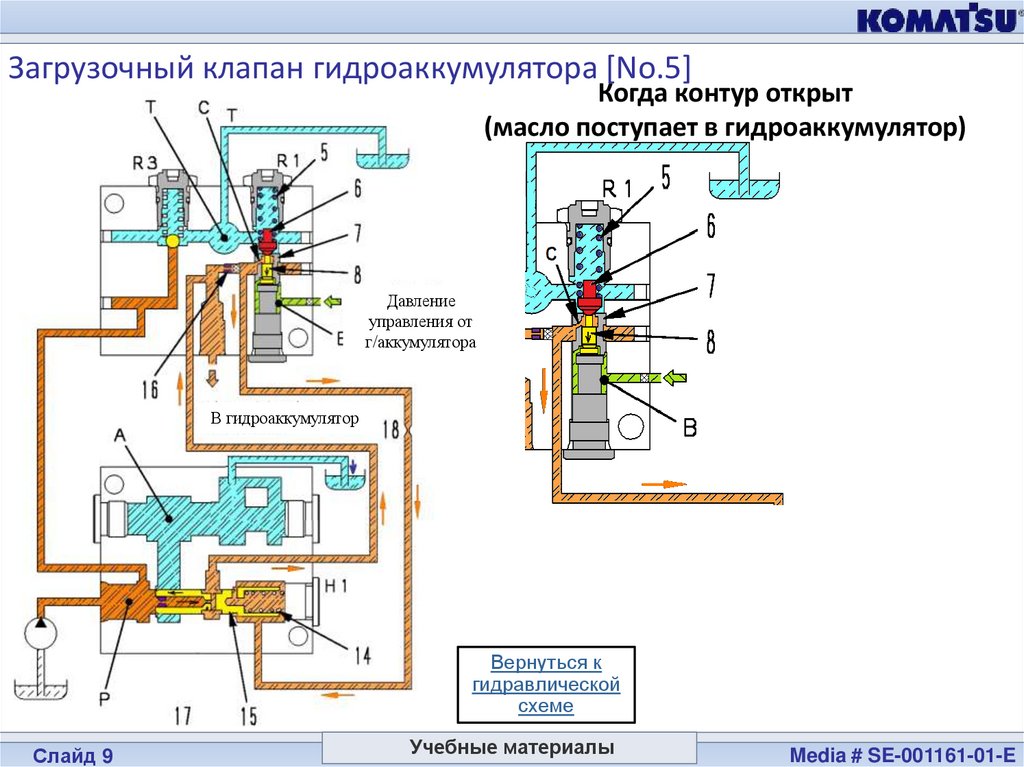

Загрузочный клапан гидроаккумулятора [No.5]
Когда контур открыт
(масло поступает в гидроаккумулятор)
Давление
управления от
г/аккумулятора
В гидроаккумулятор
Вернуться к
гидравлической
схеме
Слайд 9
Учебные материалы
Media # SE-001161-01-E

8.

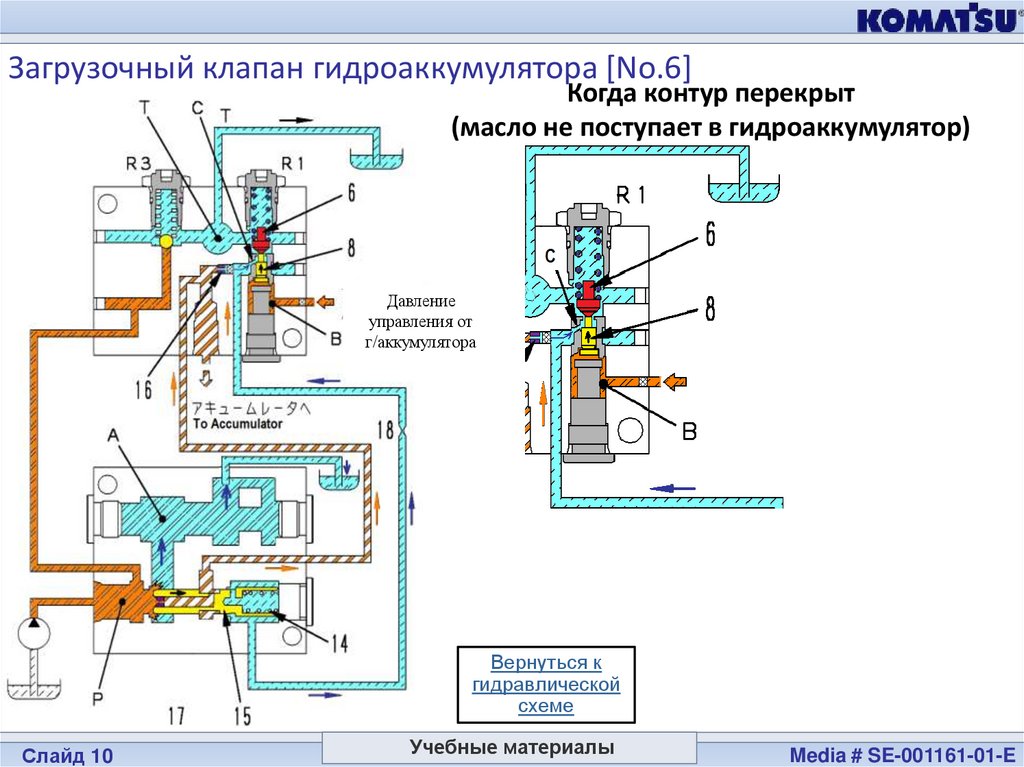

Загрузочный клапан гидроаккумулятора [No.6]
Когда контур перекрыт
(масло не поступает в гидроаккумулятор)
Accumulator
Давление
pilot
управления
pressure от
г/аккумулятора
Вернуться к
гидравлической
схеме
Слайд 10
Учебные материалы
Media # SE-001161-01-E

9.

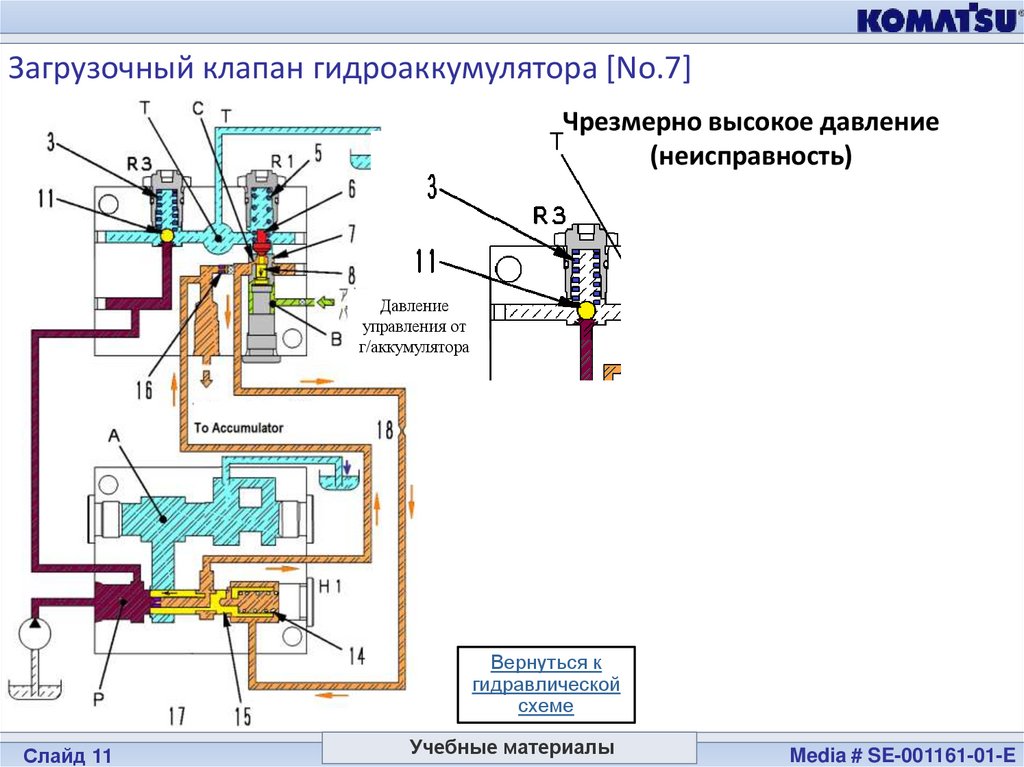

Загрузочный клапан гидроаккумулятора [No.7]
Чрезмерно высокое давление
(неисправность)
Давление
управления от
г/аккумулятора
Вернуться к
гидравлической
схеме
Слайд 11
Учебные материалы
Media # SE-001161-01-E

10.

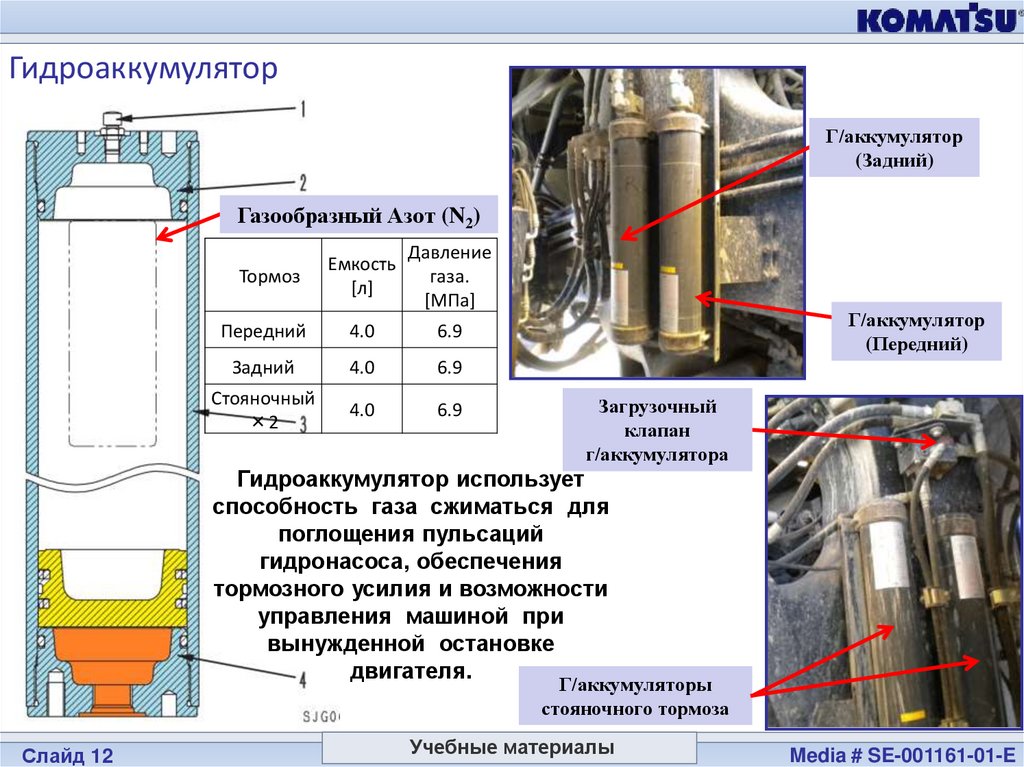

Гидроаккумулятор
Г/аккумулятор
(Задний)
Газообразный Азот (N2)
Тормоз
Емкость
[л]
Давление
газа.
[МПа]
Передний
4.0
6.9
Задний
4.0
6.9
Стояночный
×2
4.0
6.9
Г/аккумулятор
(Передний)
Загрузочный
клапан
г/аккумулятора
Гидроаккумулятор использует
способность газа сжиматься для
поглощения пульсаций
гидронасоса, обеспечения
тормозного усилия и возможности
управления машиной при
вынужденной остановке
двигателя.
Г/аккумуляторы
стояночного тормоза
Слайд 12
Учебные материалы
Media # SE-001161-01-E

11.

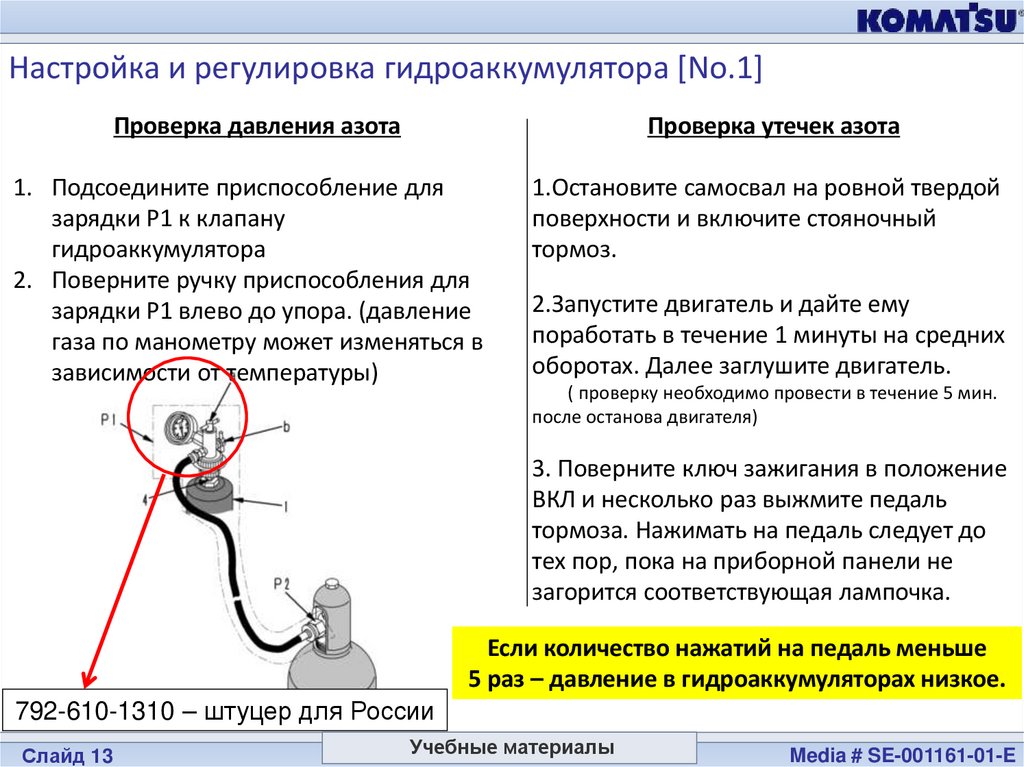

Настройка и регулировка гидроаккумулятора [No.1]
Проверка давления азота
Проверка утечек азота
1. Подсоедините приспособление для
зарядки Р1 к клапану
гидроаккумулятора
2. Поверните ручку приспособления для
зарядки P1 влево до упора. (давление
газа по манометру может изменяться в
зависимости от температуры)
1.Остановите самосвал на ровной твердой
поверхности и включите стояночный
тормоз.
2.Запустите двигатель и дайте ему
поработать в течение 1 минуты на средних
оборотах. Далее заглушите двигатель.
( проверку необходимо провести в течение 5 мин.
после останова двигателя)
3. Поверните ключ зажигания в положение
ВКЛ и несколько раз выжмите педаль
тормоза. Нажимать на педаль следует до
тех пор, пока на приборной панели не
загорится соответствующая лампочка.
Если количество нажатий на педаль меньше
5 раз – давление в гидроаккумуляторах низкое.
792-610-1310 – штуцер для России
Слайд 13
Учебные материалы
Media # SE-001161-01-E

12.

Настройка и регулировка давления гидроаккумулятора
Давление азота
Расчетная формула для давления Температура
Давление в
Температура
Давление в
азота в зависимости от температуры окр. среды гидроаккумуляторе окр. среды гидроаккумуляторе
МПа
Кг/см2
МПа
Кг/см2
℃
℃
окружающей среды
Давление в гидроаккумуляторе
=стандартное значение (70
кг/см2) X
((273+ tоС ) /( 273+ 20))
Стандартное
значение
Слайд 14
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
6.31
6.33
6.36
6.38
6.41
6.43
6.45
6.48
6.50
6.52
6.55
6.57
6.59
6.62
6.64
6.66
6.69
6.71
6.74
6.76
6.78
6.81
6.83
6.85
6.88
6.90
Учебные материалы
64.03
64.27
64.51
64.74
64.98
65.22
65.46
65.70
65.94
66.18
66.42
66.66
66.89
67.13
67.37
67.61
67.85
68.09
68.33
68.57
68.81
69.04
69.28
69.52
69.76
70.00
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
6.92
6.95
6.97
6.99
7.02
7.04
7.06
7.09
7.11
7.14
7.16
7.18
7.21
7.23
7.25
7.28
7.30
7.32
7.35
7.37
7.39
7.42
7.44
7.47
7.49
70.24
70.48
70.72
70.96
71.19
71.43
71.67
71.91
72.15
72.39
72.63
72.87
73.11
73.34
73.58
73.82
74.06
74.30
74.54
74.78
75.02
75.26
75.49
75.73
75.97
Media # SE-001161-01-E

13.

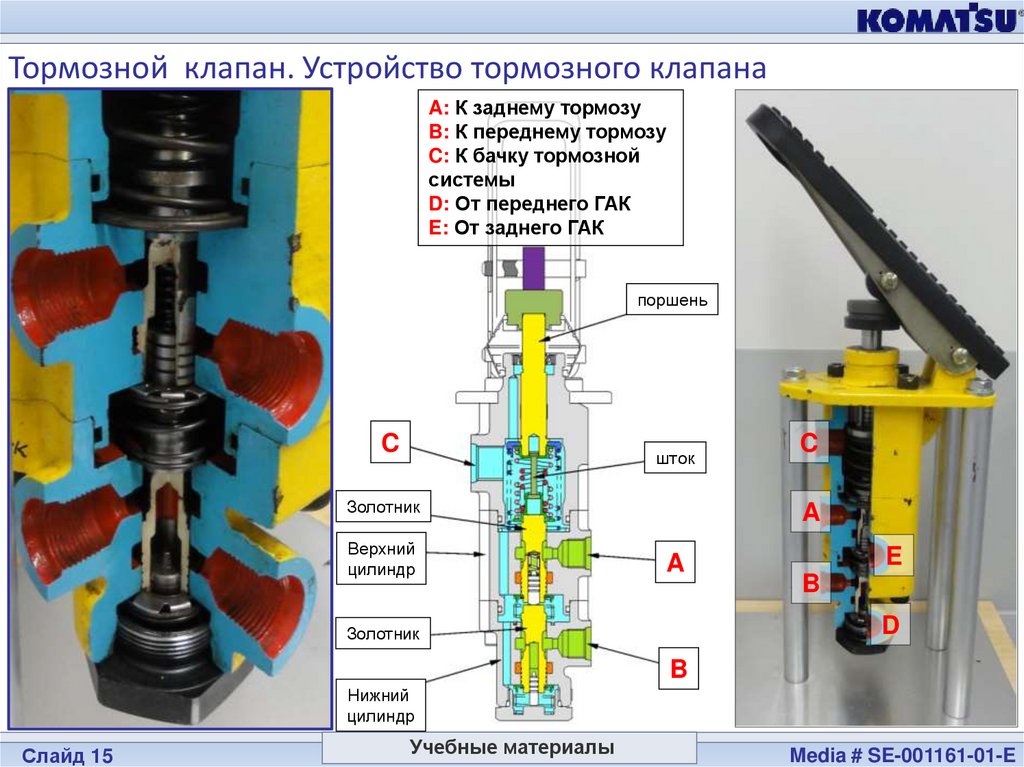

Тормозной клапан. Устройство тормозного клапана
A: К заднему тормозу
B: К переднему тормозу
C: К бачку тормозной
системы
D: От переднего ГАК
E: От заднего ГАК
поршень
C
шток
Золотник
Верхний
цилиндр
C
A
A
E
B
D
Золотник
B
Нижний
цилиндр
Слайд 15
Учебные материалы
Media # SE-001161-01-E

14.

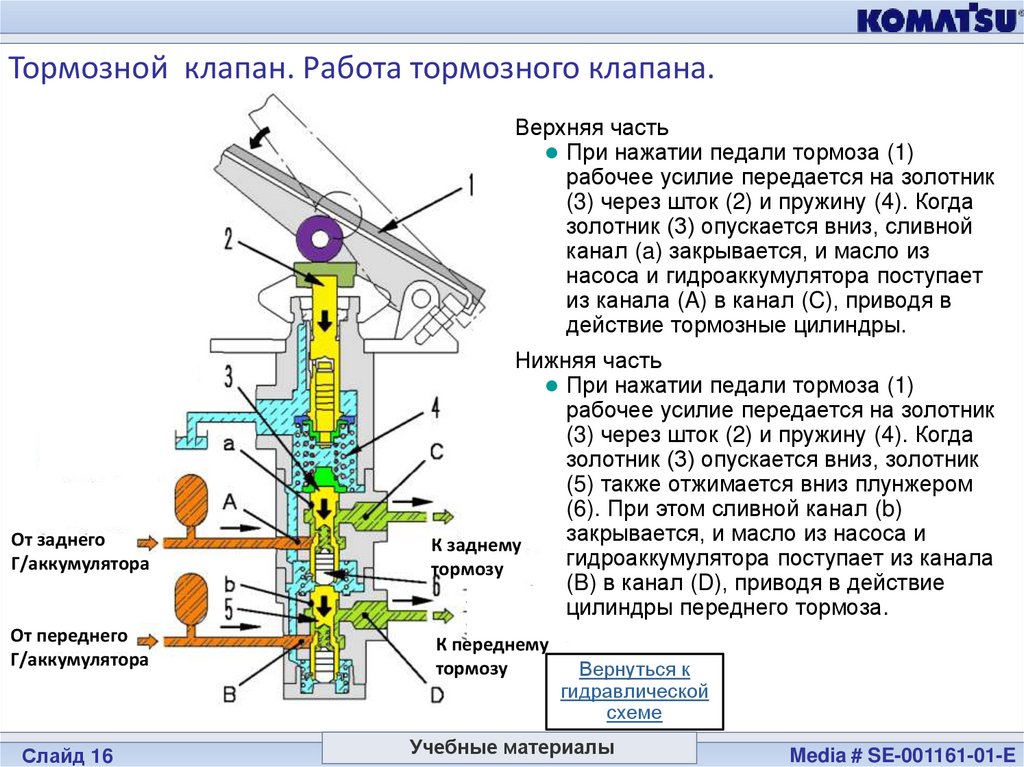

Тормозной клапан. Работа тормозного клапана.
Верхняя часть
При нажатии педали тормоза (1)
рабочее усилие передается на золотник
(3) через шток (2) и пружину (4). Когда
золотник (3) опускается вниз, сливной
канал (a) закрывается, и масло из
насоса и гидроаккумулятора поступает
из канала (A) в канал (C), приводя в
действие тормозные цилиндры.
От заднего
Г/аккумулятора
От переднего
Г/аккумулятора
Слайд 16
Нижняя часть
При нажатии педали тормоза (1)
рабочее усилие передается на золотник
(3) через шток (2) и пружину (4). Когда
золотник (3) опускается вниз, золотник
(5) также отжимается вниз плунжером
(6). При этом сливной канал (b)
закрывается, и масло из насоса и
К заднему
гидроаккумулятора поступает из канала
тормозу
(B) в канал (D), приводя в действие
цилиндры переднего тормоза.
К переднему
тормозу
Вернуться к
гидравлической
схеме
Учебные материалы
Media # SE-001161-01-E

15.

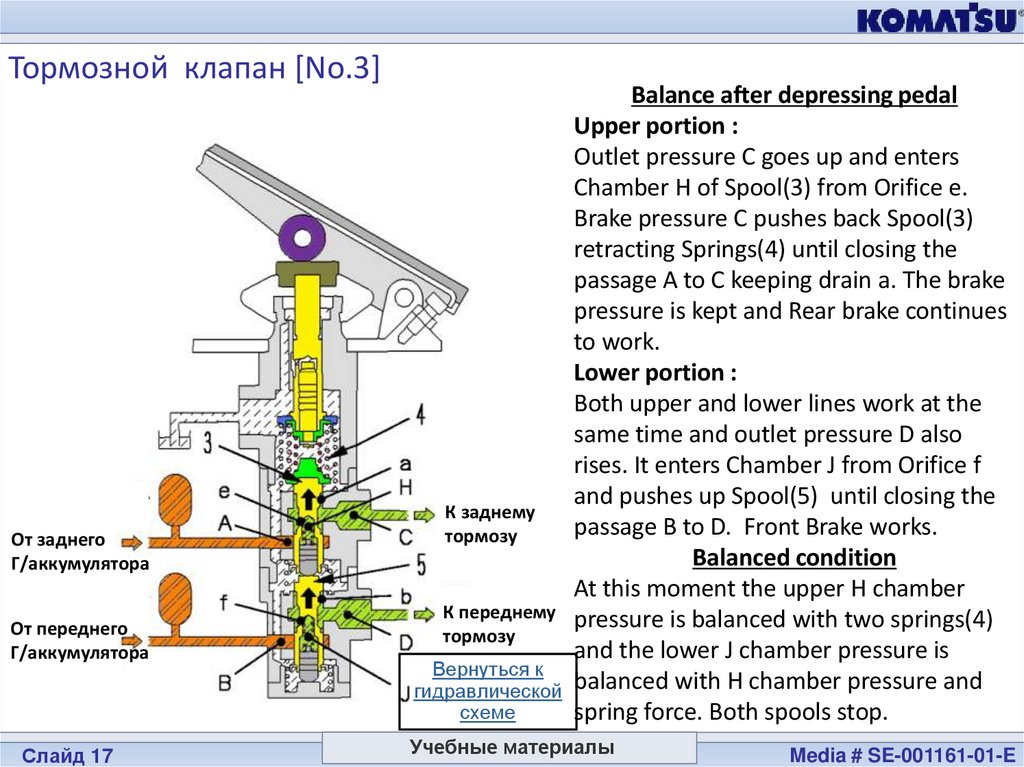

Тормозной клапан [No.3]
От заднего
Г/аккумулятора
От переднего
Г/аккумулятора
Слайд 17
Balance after depressing pedal
Upper portion :
Outlet pressure C goes up and enters
Chamber H of Spool(3) from Orifice e.
Brake pressure C pushes back Spool(3)
retracting Springs(4) until closing the
passage A to C keeping drain a. The brake
pressure is kept and Rear brake continues
to work.
Lower portion :
Both upper and lower lines work at the
same time and outlet pressure D also
rises. It enters Chamber J from Orifice f
and pushes up Spool(5) until closing the
К заднему
passage B to D. Front Brake works.
тормозу
Balanced condition
At this moment the upper H chamber
К переднему pressure is balanced with two springs(4)
тормозу
and the lower J chamber pressure is
Вернуться к
гидравлической balanced with H chamber pressure and
схеме
spring force. Both spools stop.
Учебные материалы
Media # SE-001161-01-E

16.

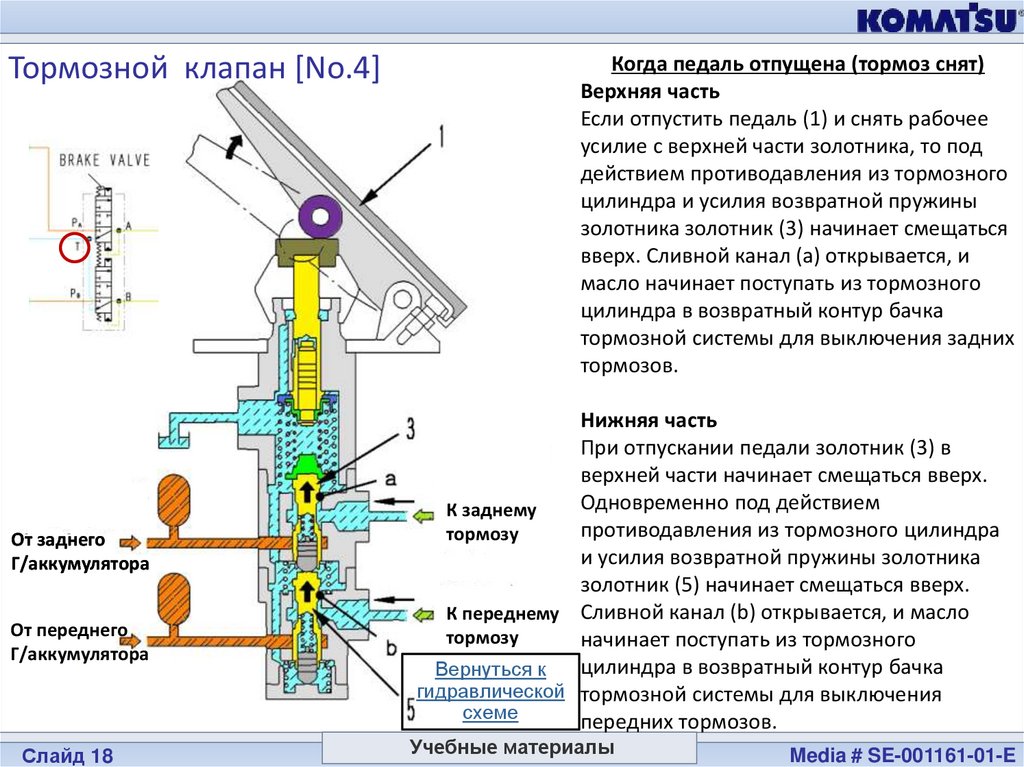

Тормозной клапан [No.4]
От заднего
Г/аккумулятора
От переднего
Г/аккумулятора
Слайд 18
Когда педаль отпущена (тормоз снят)
Верхняя часть
Если отпустить педаль (1) и снять рабочее
усилие с верхней части золотника, то под
действием противодавления из тормозного
цилиндра и усилия возвратной пружины
золотника золотник (3) начинает смещаться
вверх. Сливной канал (а) открывается, и
масло начинает поступать из тормозного
цилиндра в возвратный контур бачка
тормозной системы для выключения задних
тормозов.
Нижняя часть
При отпускании педали золотник (3) в
верхней части начинает смещаться вверх.
Одновременно под действием
К заднему
противодавления из тормозного цилиндра
тормозу
и усилия возвратной пружины золотника
золотник (5) начинает смещаться вверх.
К переднему Сливной канал (b) открывается, и масло
тормозу
начинает поступать из тормозного
цилиндра в возвратный контур бачка
Вернуться к
гидравлической тормозной системы для выключения
схеме
передних тормозов.
Учебные материалы
Media # SE-001161-01-E

17.

Тормозной клапан [No.5]
Включение тормоза при неисправности
верхней части клапана
Даже если в верхнем трубопроводе имеется
утечка масла, при нажатии педали золотник
опускается автоматически, и нижняя часть
клапана работает нормально. Верхняя часть
клапана не работает.
Включение тормоза при неисправности
нижней части клапана
Даже если в нижнем трубопроводе имеется
утечка масла, верхняя часть клапана работает
нормально.
2 независимые
гидролинии тормозного
клапана
От заднего
Г/аккумулятора
От переднего
Г/аккумулятора
Слайд 19
К заднему
тормозу
К переднему
тормозу
Вернуться к
гидравлической
схеме
Учебные материалы
Media # SE-001161-01-E

18.

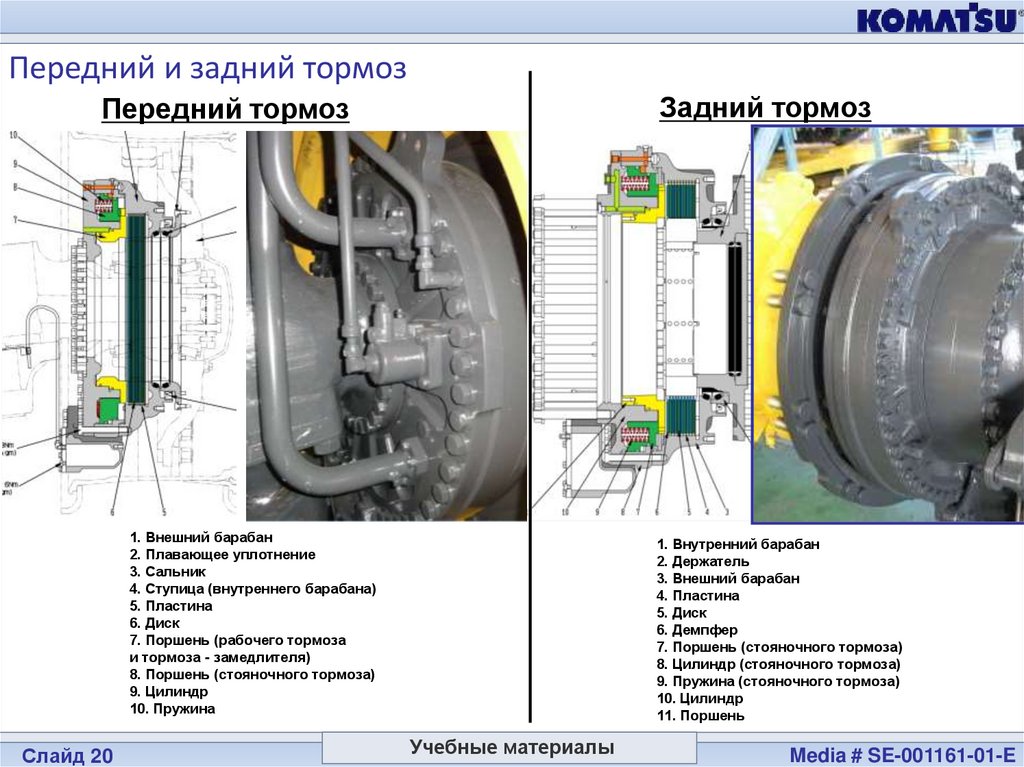

Передний и задний тормоз
Задний тормоз
Передний тормоз
1. Внешний барабан
2. Плавающее уплотнение
3. Сальник
4. Ступица (внутреннего барабана)
5. Пластина
6. Диск
7. Поршень (рабочего тормоза
и тормоза - замедлителя)
8. Поршень (стояночного тормоза)
9. Цилиндр
10. Пружина
Слайд 20
1. Внутренний барабан
2. Держатель
3. Внешний барабан
4. Пластина
5. Диск
6. Демпфер
7. Поршень (стояночного тормоза)
8. Цилиндр (стояночного тормоза)
9. Пружина (стояночного тормоза)
10. Цилиндр
11. Поршень
Учебные материалы
Media # SE-001161-01-E

19.

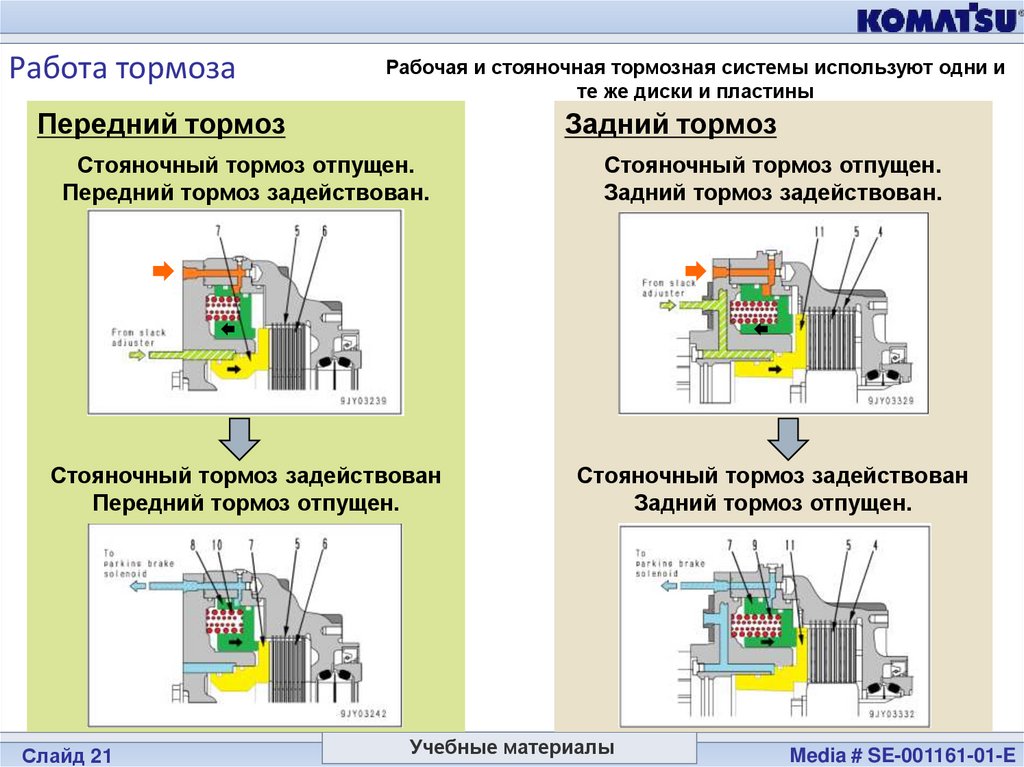

Работа тормоза
Рабочая и стояночная тормозная системы используют одни и
те же диски и пластины
Передний тормоз
Задний тормоз
Стояночный тормоз отпущен.
Передний тормоз задействован.
Стояночный тормоз отпущен.
Задний тормоз задействован.
Стояночный тормоз задействован
Передний тормоз отпущен.
Стояночный тормоз задействован
Задний тормоз отпущен.
Слайд 21
Учебные материалы
Media # SE-001161-01-E

20.

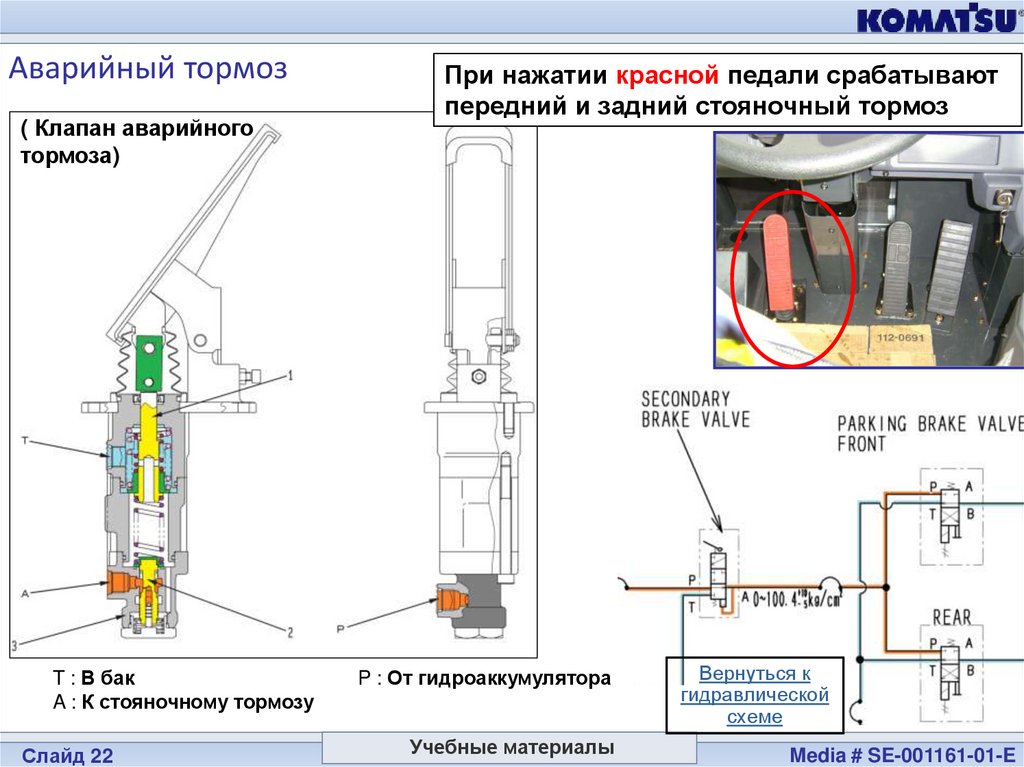

Аварийный тормоз
( Клапан аварийного
тормоза)
T : В бак
A : К стояночному тормозу
Слайд 22
При нажатии красной педали срабатывают
передний и задний стояночный тормоз
P : От гидроаккумулятора
Учебные материалы
Вернуться к
гидравлической
схеме
Media # SE-001161-01-E

21.

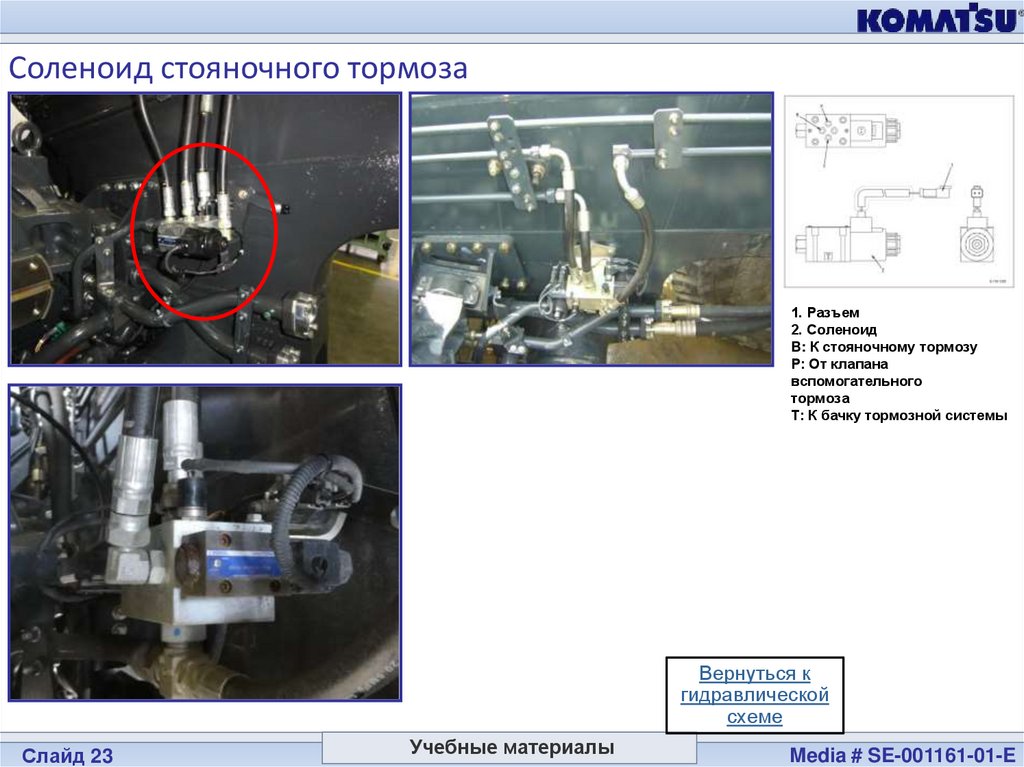

Соленоид стояночного тормоза
1. Разъем
2. Соленоид
B: К стояночному тормозу
P: От клапана
вспомогательного
тормоза
T: К бачку тормозной системы
Вернуться к
гидравлической
схеме
Слайд 23
Учебные материалы
Media # SE-001161-01-E

22.

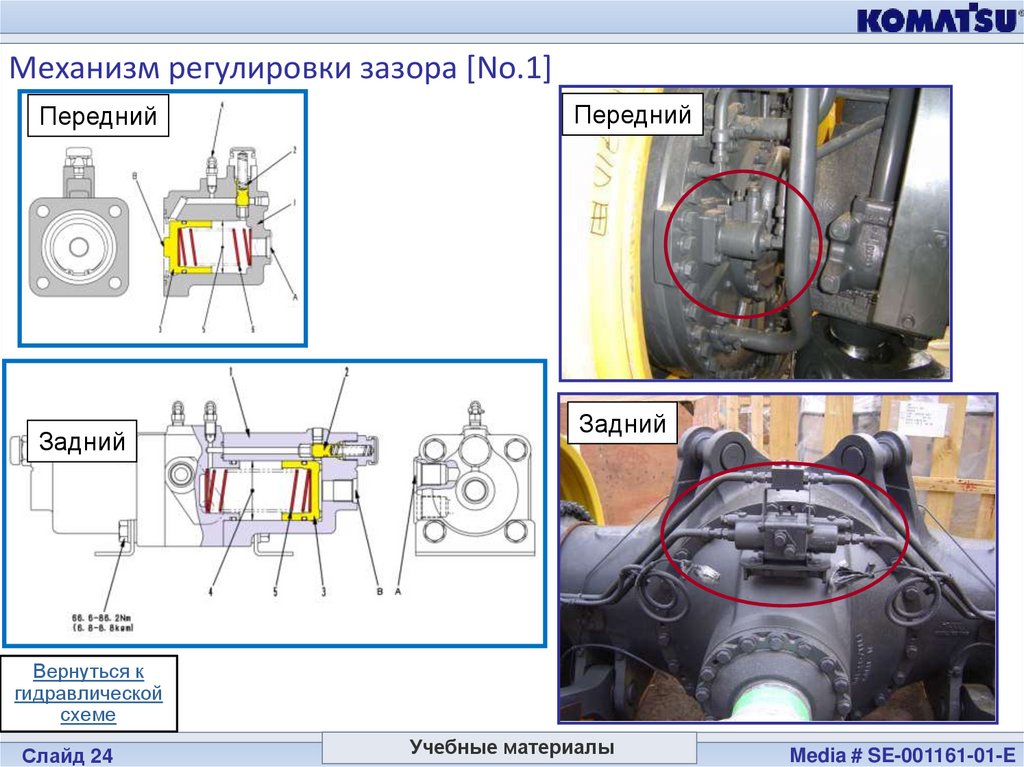

Механизм регулировки зазора [No.1]
Передний
Задний
Передний
Задний
Вернуться к
гидравлической
схеме
Слайд 24
Учебные материалы
Media # SE-001161-01-E

23.

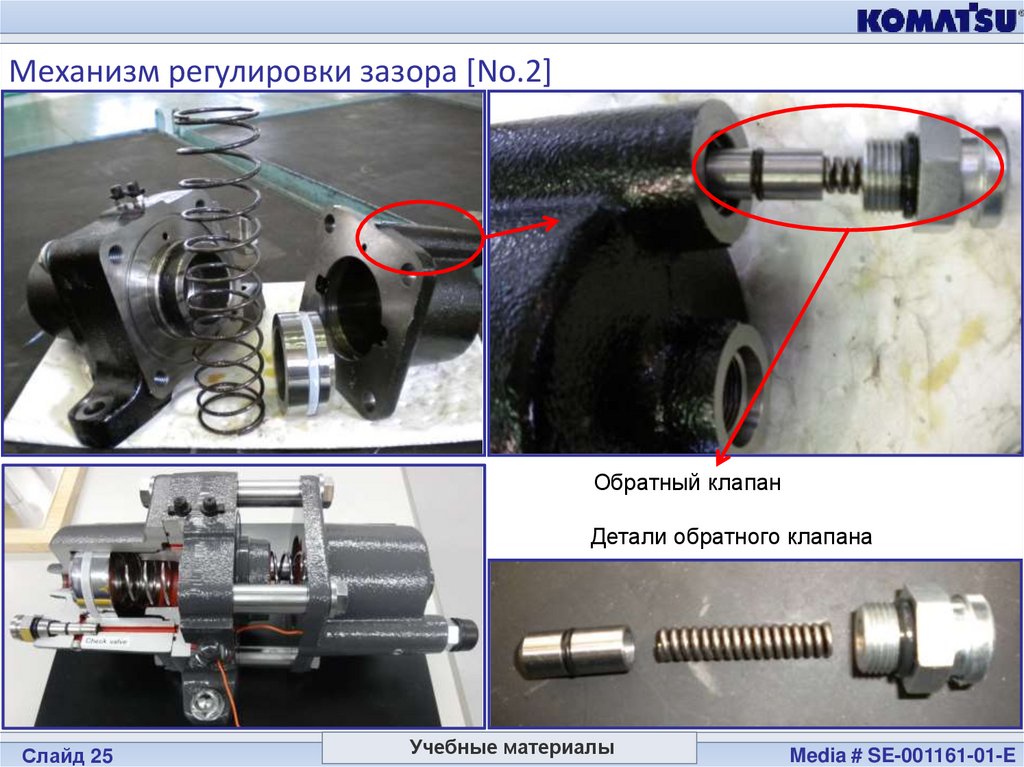

Механизм регулировки зазора [No.2]
Обратный клапан
Детали обратного клапана
Слайд 25
Учебные материалы
Media # SE-001161-01-E

24.

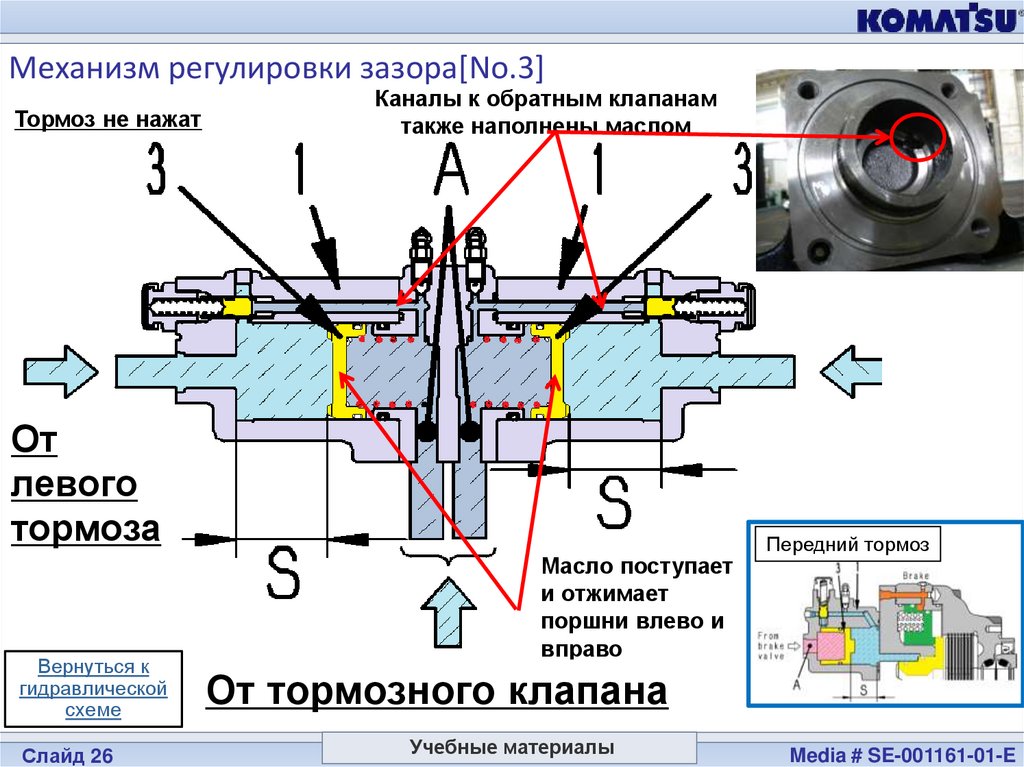

Механизм регулировки зазора[No.3]
Тормоз не нажат
Каналы к обратным клапанам
также наполнены маслом
От
левого
тормоза
Вернуться к
гидравлической
схеме
Слайд 26
Масло поступает
и отжимает
поршни влево и
вправо
Передний тормоз
От тормозного клапана
Учебные материалы
Media # SE-001161-01-E

25.

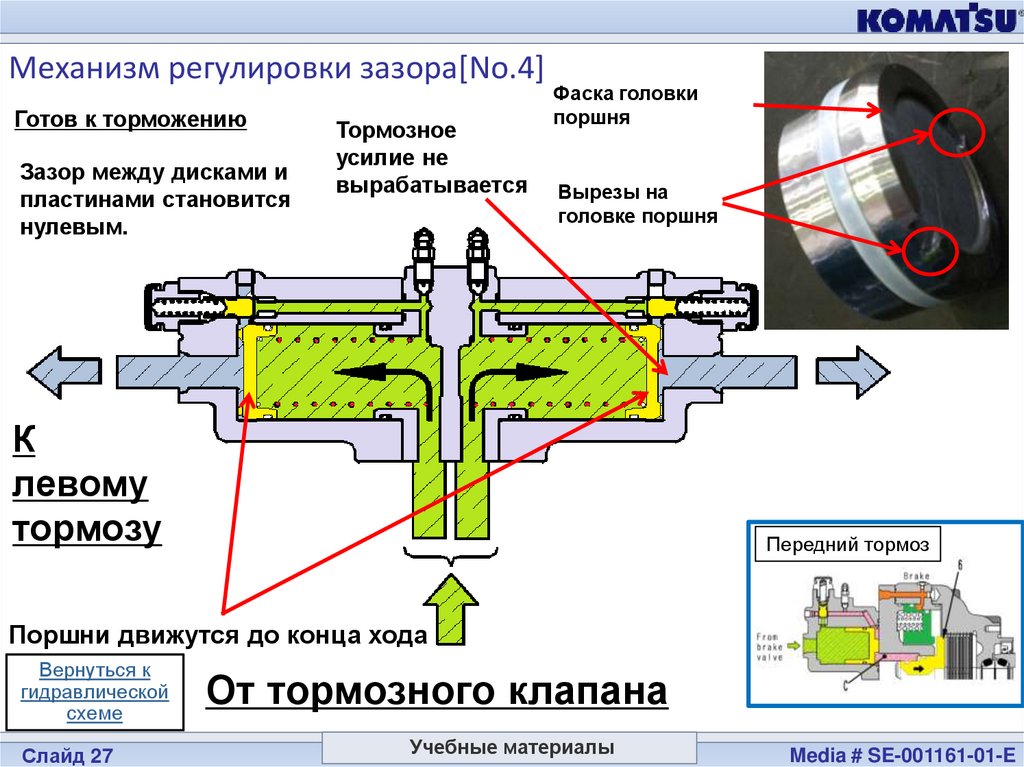

Механизм регулировки зазора[No.4]
Готов к торможению
Зазор между дисками и
пластинами становится
нулевым.
Тормозное
усилие не
вырабатывается
Фаска головки
поршня
Вырезы на
головке поршня
К
левому
тормозу
Передний тормоз
Поршни движутся до конца хода
Вернуться к
гидравлической
схеме
Слайд 27
От тормозного клапана
Учебные материалы
Media # SE-001161-01-E

26.

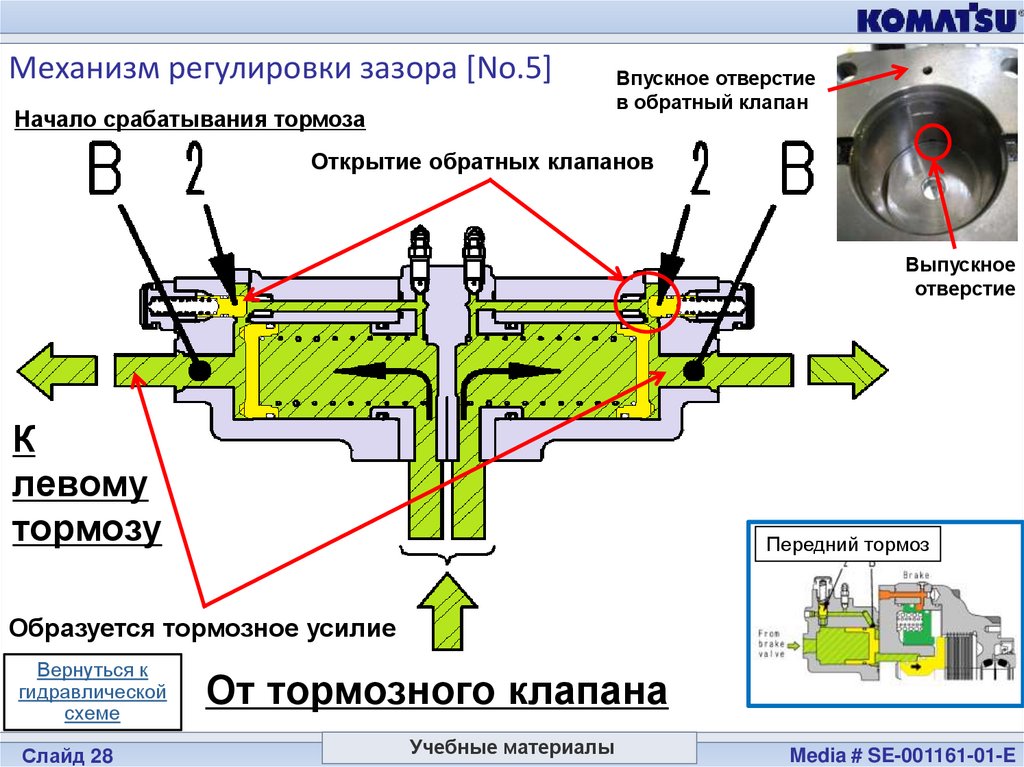

Механизм регулировки зазора [No.5]
Начало срабатывания тормоза
Впускное отверстие
в обратный клапан
Открытие обратных клапанов
Выпускное
отверстие
К
левому
тормозу
Передний тормоз
Образуется тормозное усилие
Вернуться к
гидравлической
схеме
Слайд 28
От тормозного клапана
Учебные материалы
Media # SE-001161-01-E

27.

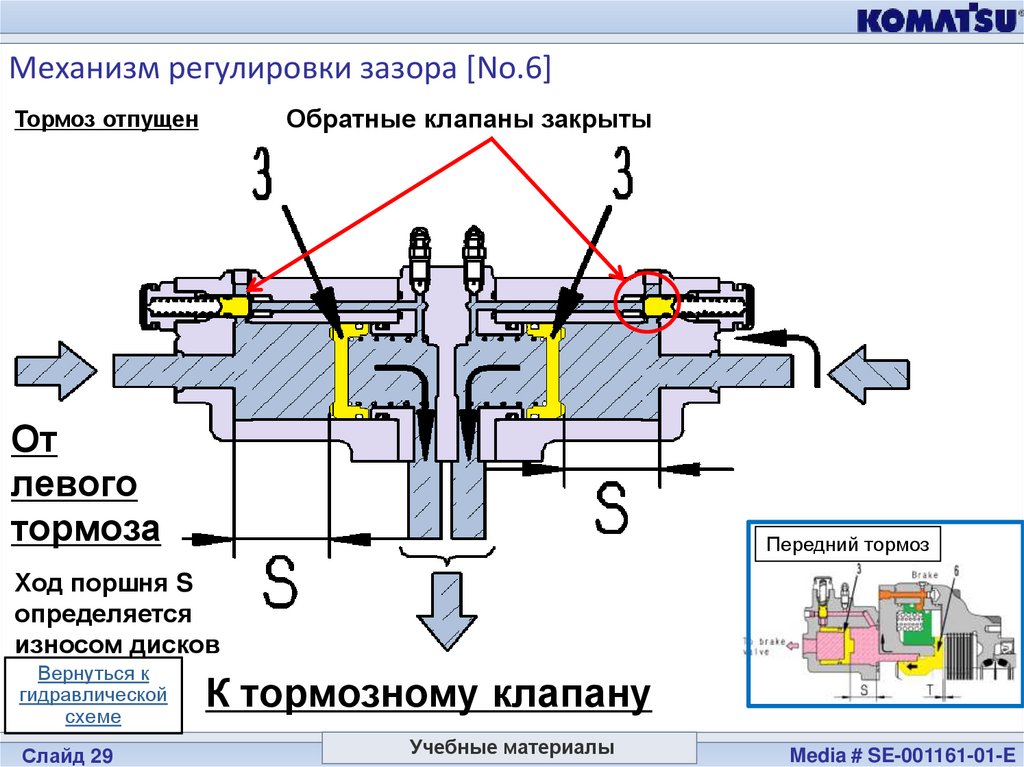

Механизм регулировки зазора [No.6]
Обратные клапаны закрыты
Тормоз отпущен
От
левого
тормоза
Передний тормоз
Ход поршня S
определяется
износом дисков
Вернуться к
гидравлической
схеме
Слайд 29
К тормозному клапану
Учебные материалы
Media # SE-001161-01-E

28.

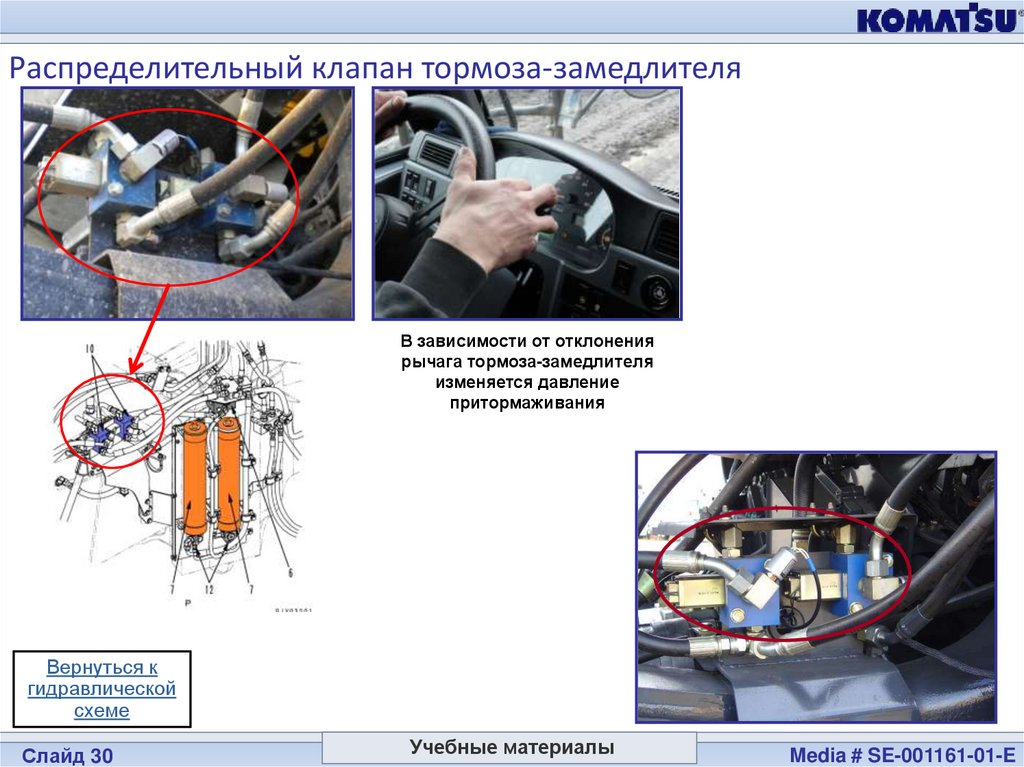

Распределительный клапан тормоза-замедлителя
В зависимости от отклонения
рычага тормоза-замедлителя
изменяется давление
притормаживания
Вернуться к
гидравлической
схеме
Слайд 30
Учебные материалы
Media # SE-001161-01-E

29.

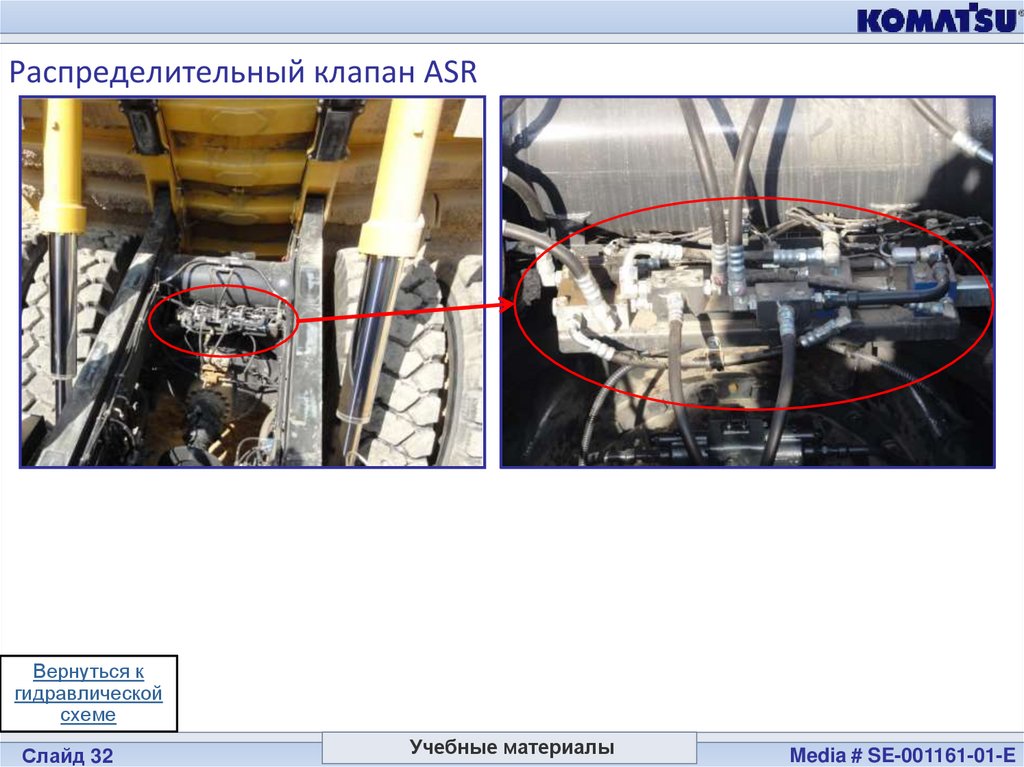

Распределительный клапан ASR
Вернуться к
гидравлической
схеме
Слайд 32
Учебные материалы
Media # SE-001161-01-E

30.

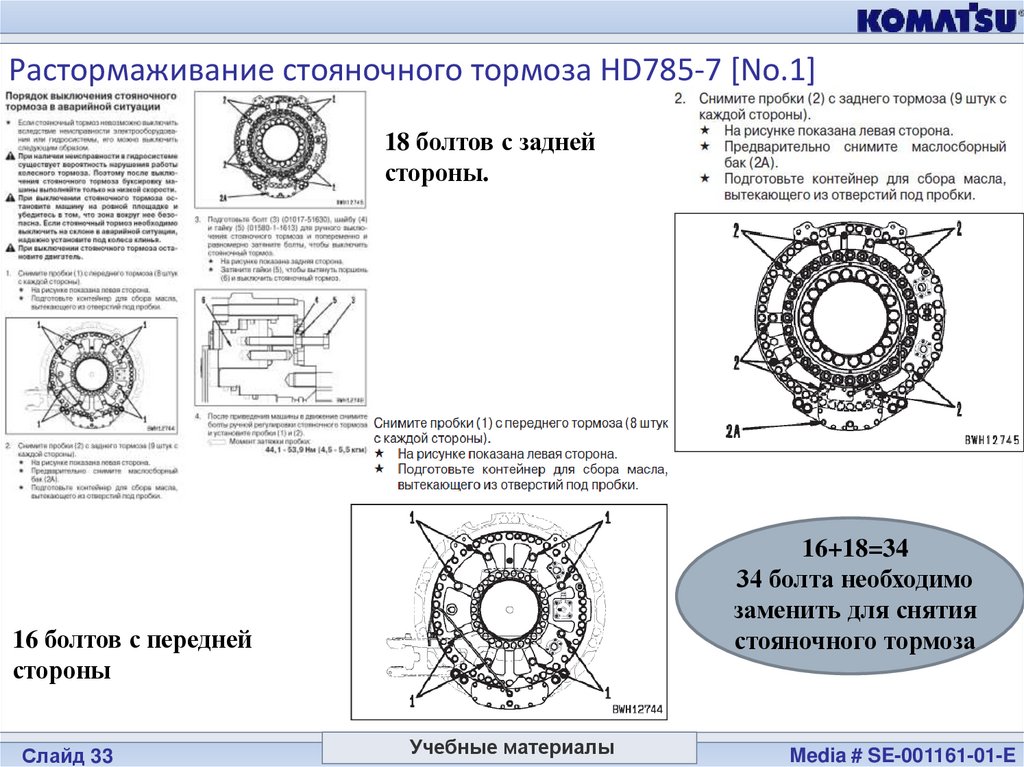

Растормаживание стояночного тормоза HD785-7 [No.1]
18 болтов с задней
стороны.
16+18=34
34 болта необходимо
заменить для снятия
стояночного тормоза
16 болтов с передней
стороны
Слайд 33
Учебные материалы
Media # SE-001161-01-E

31.

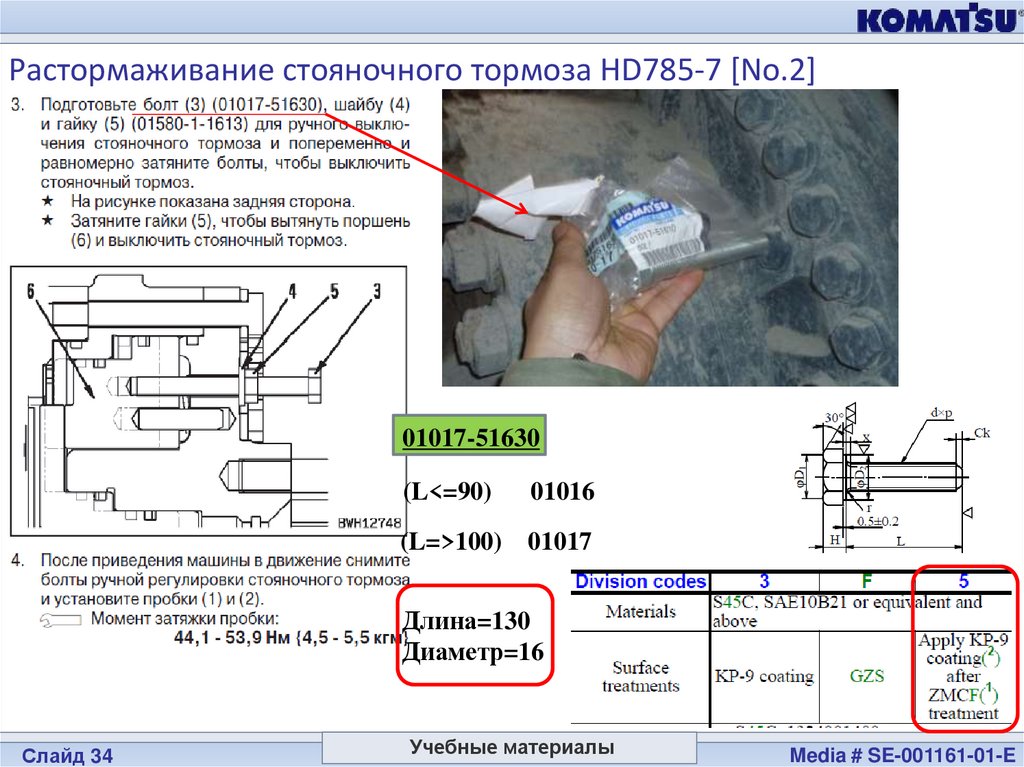

Растормаживание стояночного тормоза HD785-7 [No.2]
01017-51630
(L<=90)
01016
(L=>100)
01017
Длина=130
Диаметр=16
Слайд 34
Учебные материалы
Media # SE-001161-01-E

32.

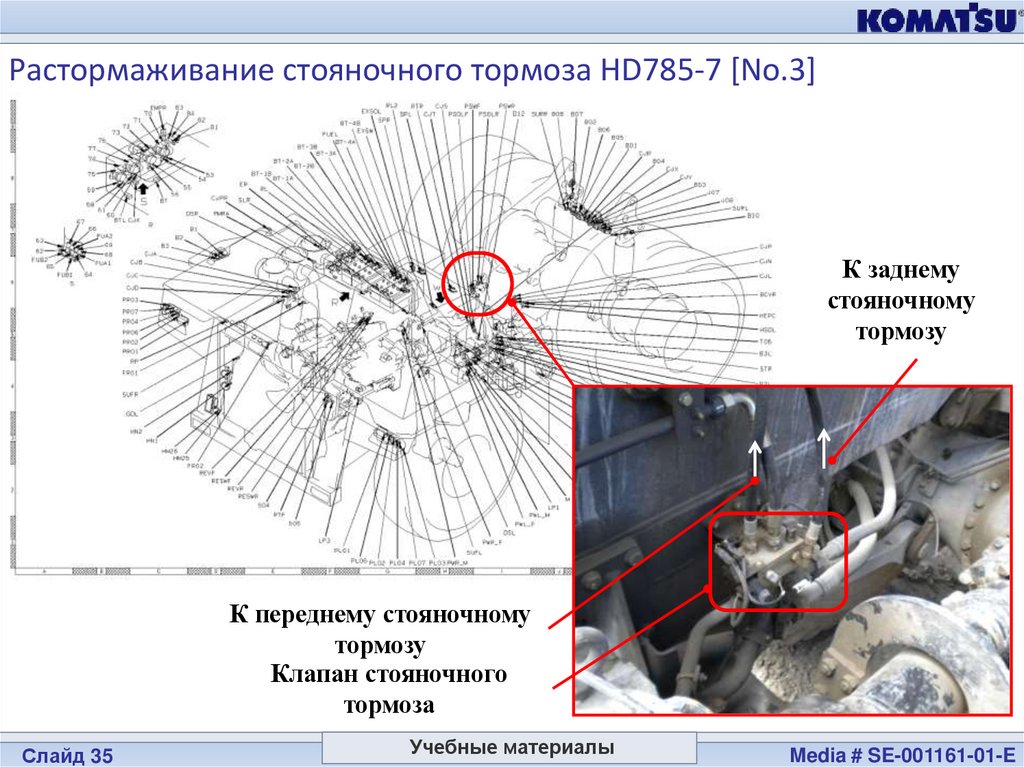

Растормаживание стояночного тормоза HD785-7 [No.3]
К заднему
стояночному
тормозу
К переднему стояночному
тормозу
Клапан стояночного
тормоза
Слайд 35
Учебные материалы
Media # SE-001161-01-E

33.

End of Hydraulics
Brakes
Слайд 37
Учебные материалы
Media # SE-001161-01-E

34.

Гидравлическая схема тормозной системы. Исполнение с ASR
1. Тормозная система. Движение вниз по склону на
замедлителе, нажатие на педаль раб. тормоза.
Клавиша ASR – ВЫКЛ.
2. Тормозная система. Движение на замедлителе.
Клавиша ASR ВЫКЛ.
3. Тормозная система. Сработала система ASR.
(Пробуксовка правого колеса).
4. Тормозная система. Проверка работоспособности
аварийного тормоза. ASR ВКЛ.
Вернуться к
гидравлической
схеме
Слайд 38
Учебные материалы
Media # SE-001161-01-E
