Модели: пятигранник, шар из 12 пятигранников

1.

МОДЕЛИ: ПЯТИГРАННИК,
ШАР ИЗ 12 ПЯТИГРАННИКОВ

2.

ШАГ 1
Располагаем лист
вертикально
С правого верхнего
угла отступаем 3,5 см,
ставим еле заметную
чёрточку. От этой
чёрточки отступаем
вниз 3,5 см, ставим
точку – это и будет
центр окружности.
Проводим окружность
радиусом 3 см.

3.

ШАГ 2
Проводим две
диагонали
через центр
окружности
!Линия
штрихпунктирн
ая тонкая!

4.

ШАГ 3
Делим правую
часть диагонали
пополам, то
есть отмеряем
от центра
окружности 1,5
см, ставим
чёрточку

5.

ШАГ 4
Отмеряем
циркулем
расстояние,
показанное
на фото

6.

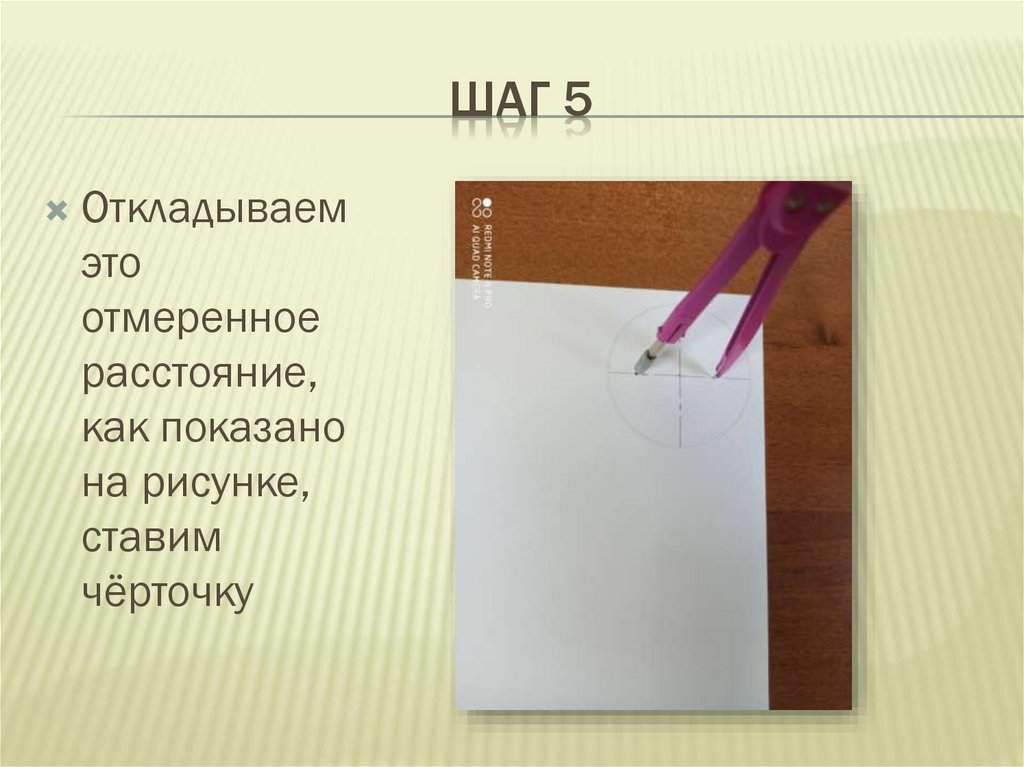

ШАГ 5
Откладываем
это
отмеренное
расстояние,
как показано
на рисунке,
ставим
чёрточку

7.

ШАГ 6
Вот что
получается

8.

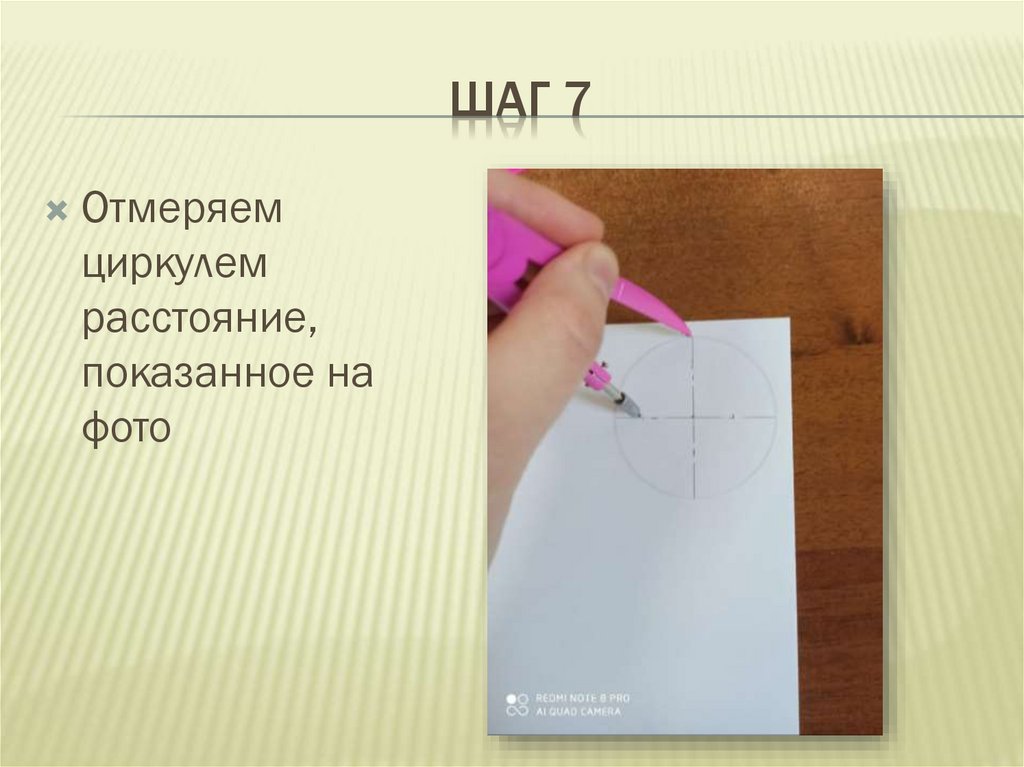

ШАГ 7
Отмеряем
циркулем
расстояние,
показанное на
фото

9.

ШАГ 8
Откладываем отмеренное расстояние с двух сторон, как
на фото. Ставим чёрточки. !Расстояние циркуля
оставляем таким же, оно нам дальше понадобится!

10.

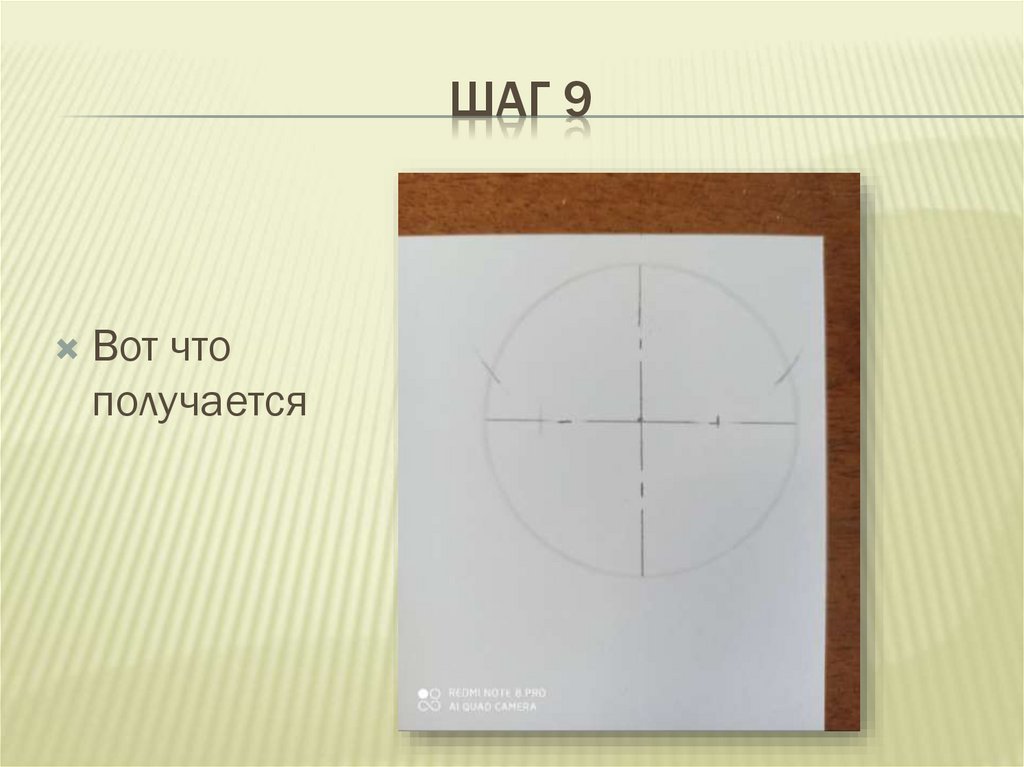

ШАГ 9
Вот что
получается

11.

ШАГ 10
От чёрточки,
как показано
на фото, тем же
расстоянием,
которое было у
циркуля,
отмечаем
следующую
чёрточку

12.

ШАГ 11
Вот что
получается

13.

ШАГ 12
От полученной
чёрточки
отмеряем то же
расстояние,
которое было у
циркуля,
ставим
чёрточку

14.

ШАГ 13
Вот что получается. Далее ставим 5 точек для
нашего пятиугольника, как показано на фото

15.

ШАГ 14
Соединяем
полученные
точки,
получается
пятиугольник.
!Линия
сплошная
толстая
основная!

16.

ШАГ 15
Вырезаем
наш
пятиугольник
!Работу
выполняем
аккуратно,
строго по
линиям!

17.

ШАГ 16
Берём тот же лист бумаги. Отступаем от левого края 8
см, ставим еле заметную чёрточку. От этой чёрточки вниз
отступаем 4 см и ставим точку. Прикладываем наш
шаблон к точке, как показано на фото и обводим.

18.

ШАГ 17
Прикладываем шаблон к краю
нарисованного пятиугольника и обводим его
как показано на фото

19.

ШАГ 18
Далее со всех
сторон
обводим
остальные
пятиугольники.
Вот что должно
получиться

20.

ШАГ 19
Обводим наш шаблон дальше как показано
на фото

21.

ШАГ 20
Дорисовываем
пятиугольники.
Вот что в итоге
должно
получиться

22.

ШАГ 21
Откладываем 0,5-0,7 мм как показано на 1 фото.
Проводим линию параллельно стороне
пятиугольника (фото 2-3). Это будет крепление

23.

ШАГ 22
Дорисовываем
остальные
крепления как
на фото

24.

ШАГ 23
Вырезаем
фигуру
Черные
линии –
линии
среза

25.

ШАГ 24
Вот что
должно
получиться

26.

ШАГ 25
Сгибаем по линиям сгиба. Сначала крепления,
потом сами пятиугольники. !Сгибаем линиями
во внутрь!

27.

ШАГ 26
Промазываем клеем крепления и склеиваем
деталь. !Выполняем работу аккуратно!

28.

ШАГ 27
Готовое изделие

29.

СПАСИБО ЗА ВНИМАНИЕ
