Моделирование. Измерения и аннотация

1. Моделирование Измерения и аннотация

Лекция 7

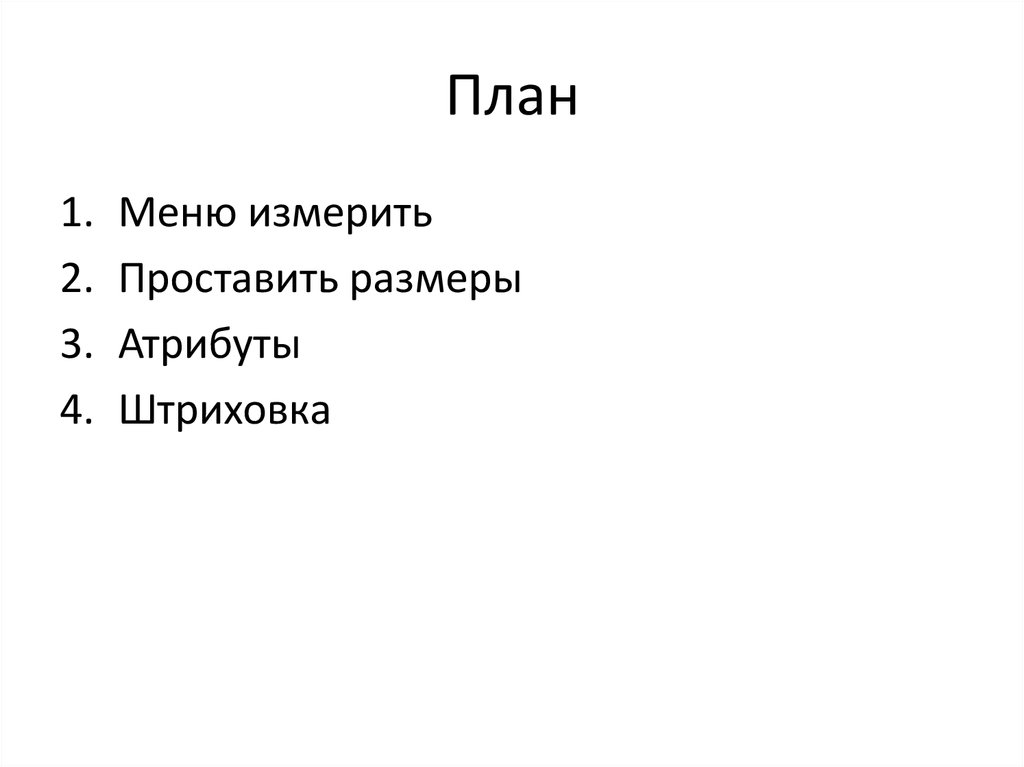

2. План

1.
2.
3.
4.
Меню измерить
Проставить размеры
Атрибуты
Штриховка

3. Вопросы пройденного материала

1.
2.
3.
4.
5.
Основное правило системы Grafis
Суть автоматики наследования деталей
Какая деталь называется «материнской»?
Что такое ТЛОП?
В каком случае не производится градация
точек и линий?
6. Какой функцией определяется угол скоса?

4. Меню «измерить»

Функция служит для
осуществления временных
измерений в ходе
конструирования

5. Выбор между указанием и построением задает КАК задается измеряемая точка построение – использует подменю построения точек указание - изм

Выбор между указанием и построением задает КАК
задается измеряемая точка
построение – использует подменю построения точек
указание - измерение происходит свободно

6. Измерение с системой координат

Координаты точки
определяются
относительно любой
заданной точки
системы координат
Окно измерений

7. Измерение координат точки

Абсолютная система координат:
х=
у=
Относительная система координат
dx =
dy =

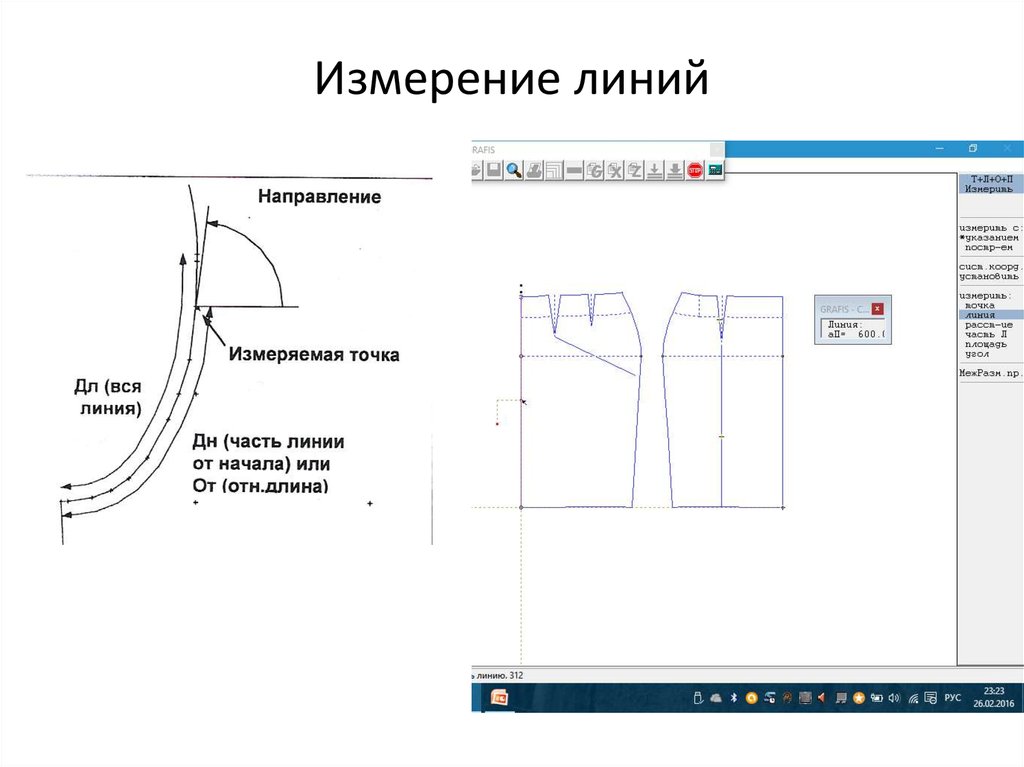

8. Измерение линий

9. Кратчайшее расстояние между 2 точками

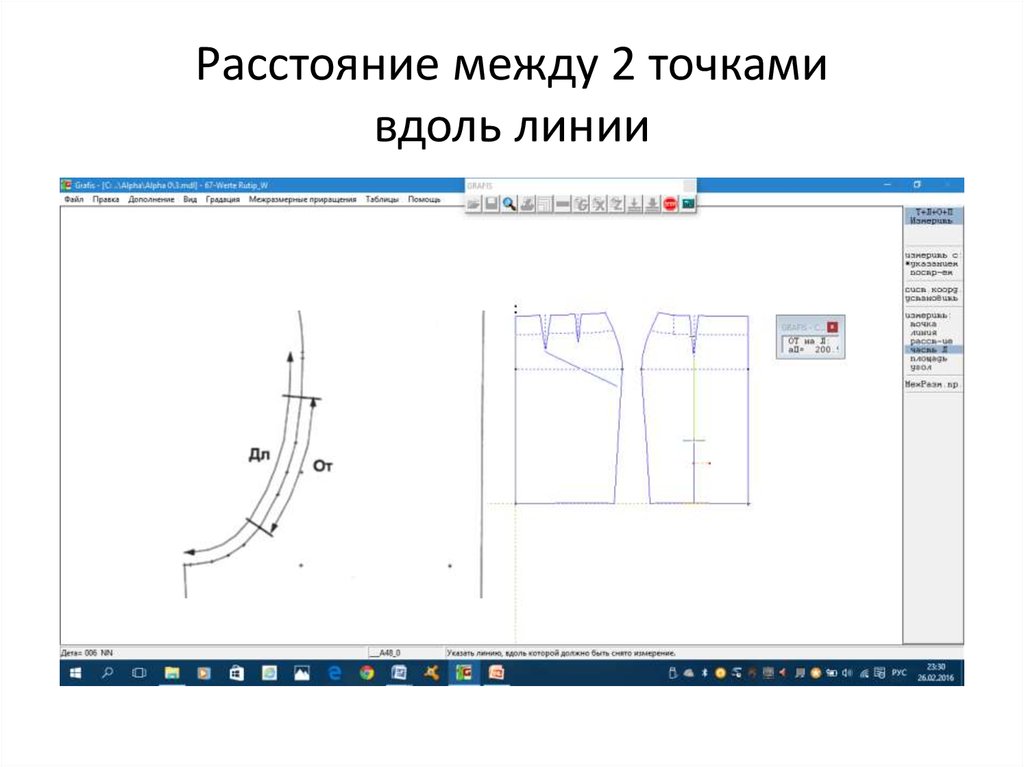

10. Расстояние между 2 точками вдоль линии

11. Измерение периметра и площади

12. Моделирование: перенос вытачек

Направление поворота
при переносе вытачки
Предварительные условия для переноса вытачки.
1.Необходим замкнутый контур, отдельные линии
контура не должны быть сопряжены
2.Раствор вытачки не дожжен быть закрыт
3.Стороны вытачки должны быть одинаковой длины

13. Частичный или полный перевод вытачки

Если переводится ни весь раствор
вытачки, то в верхней строке нужно
забить % перевода и повторить
перевод.
В скобках пишется остаток от
первоначального раствора
выбранной вытачки.

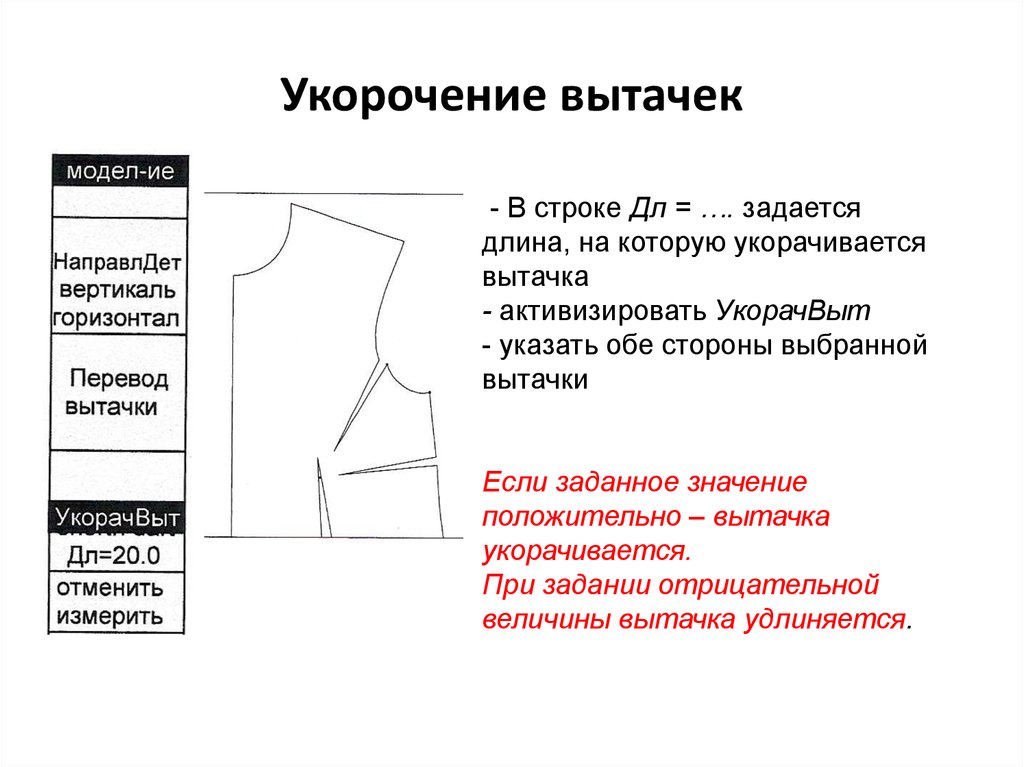

14. Укорочение вытачек

- В строке Дл = …. задается
длина, на которую укорачивается
вытачка
- активизировать УкорачВыт
- указать обе стороны выбранной
вытачки
Если заданное значение
положительно – вытачка
укорачивается.
При задании отрицательной
величины вытачка удлиняется.

15. Проставить размеры

Протоколируемая
функция для расчета
длин линий,
расстояний
периметров и
площадей

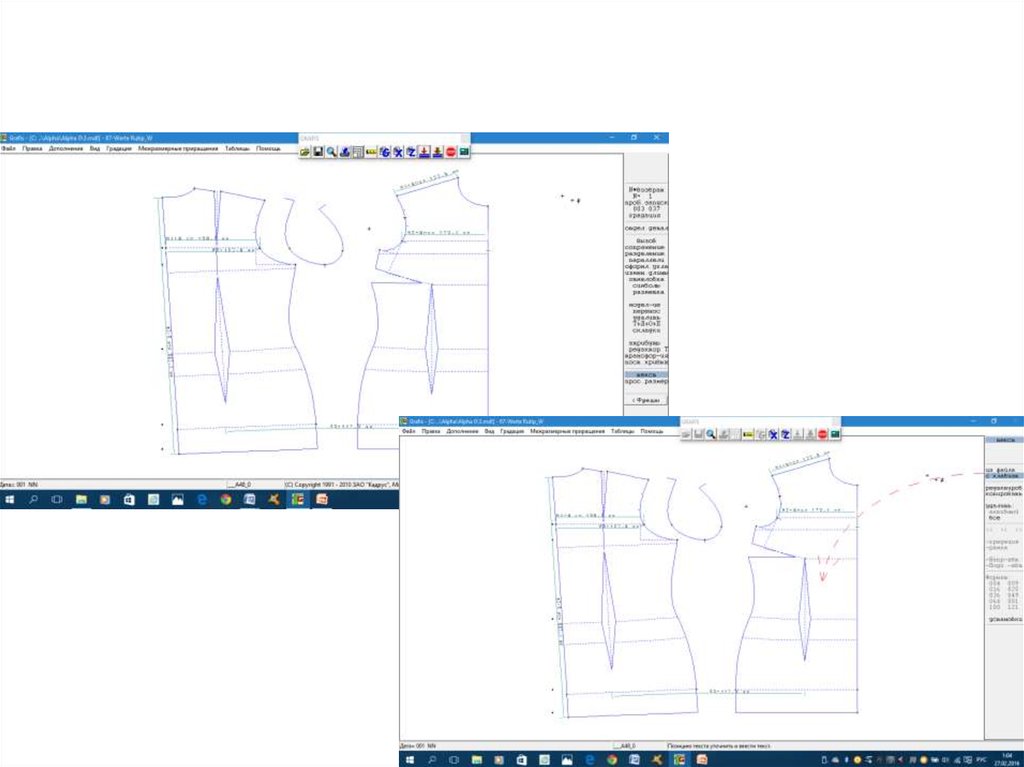

16.

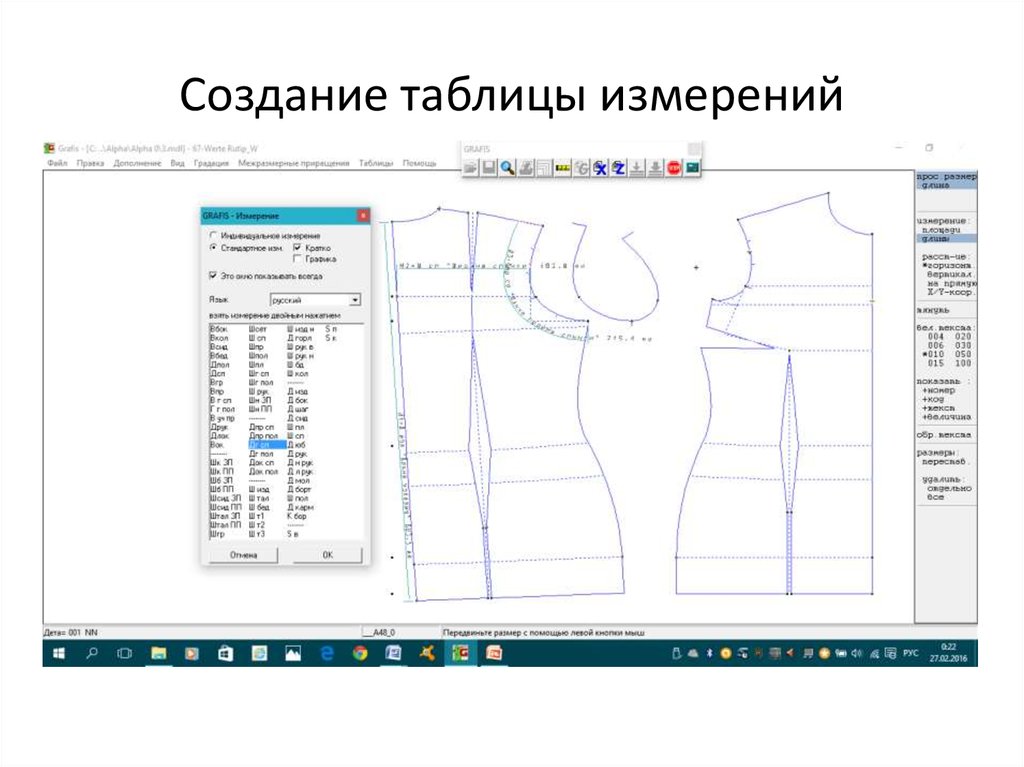

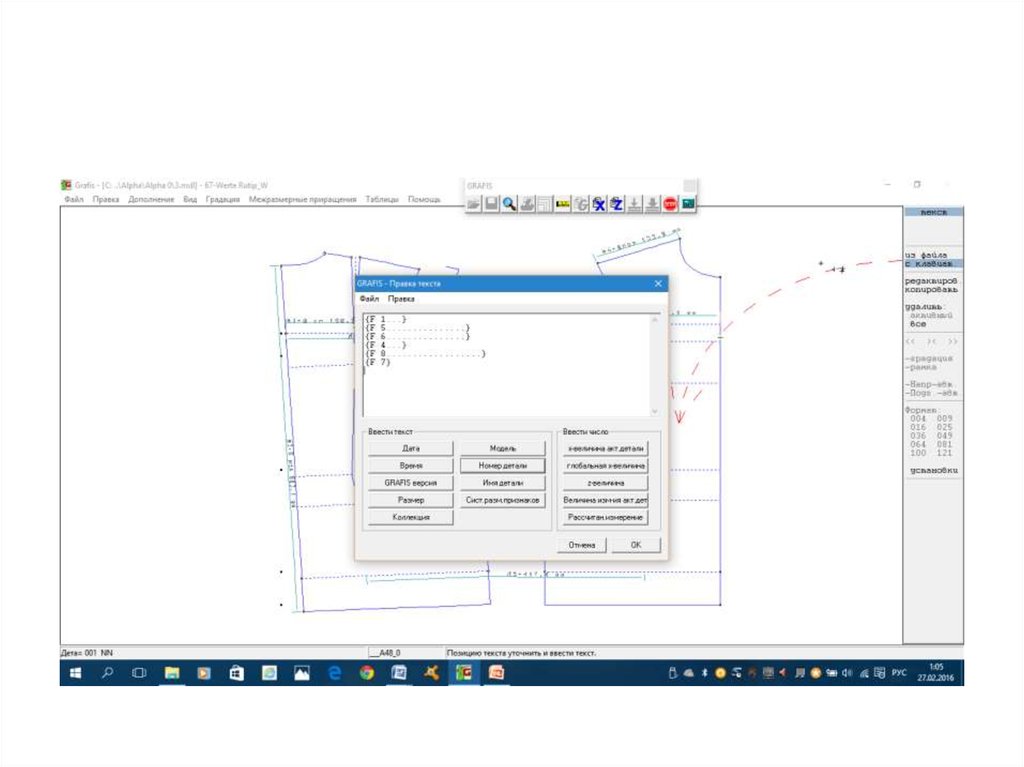

17. Создание таблицы измерений

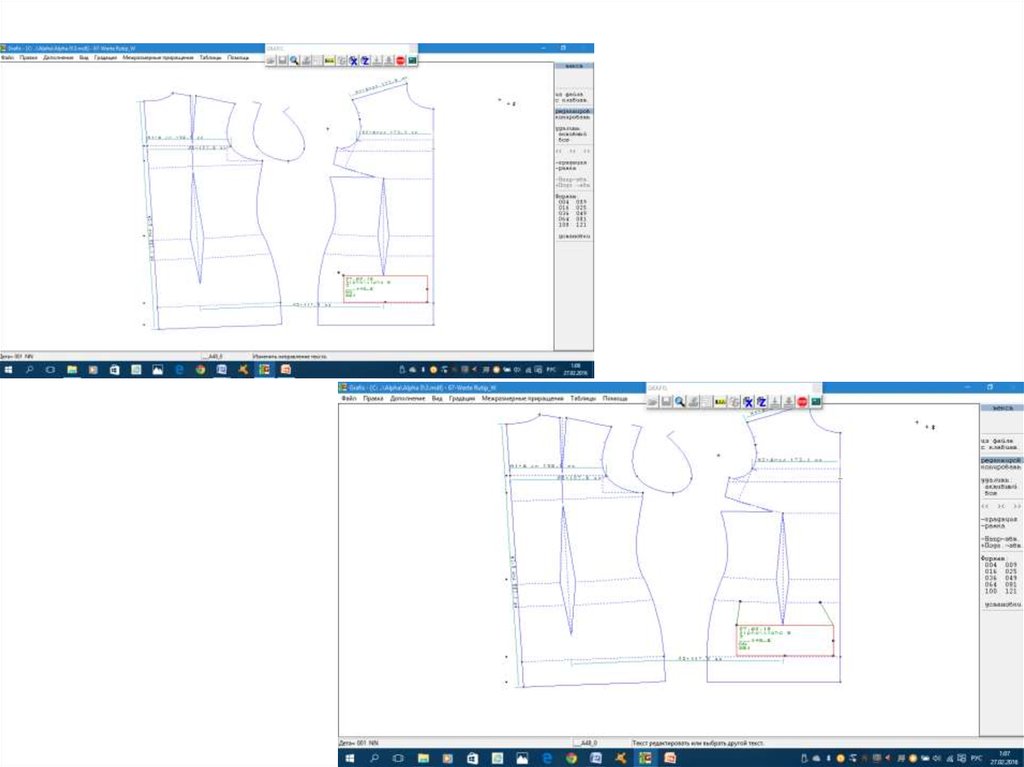

18.

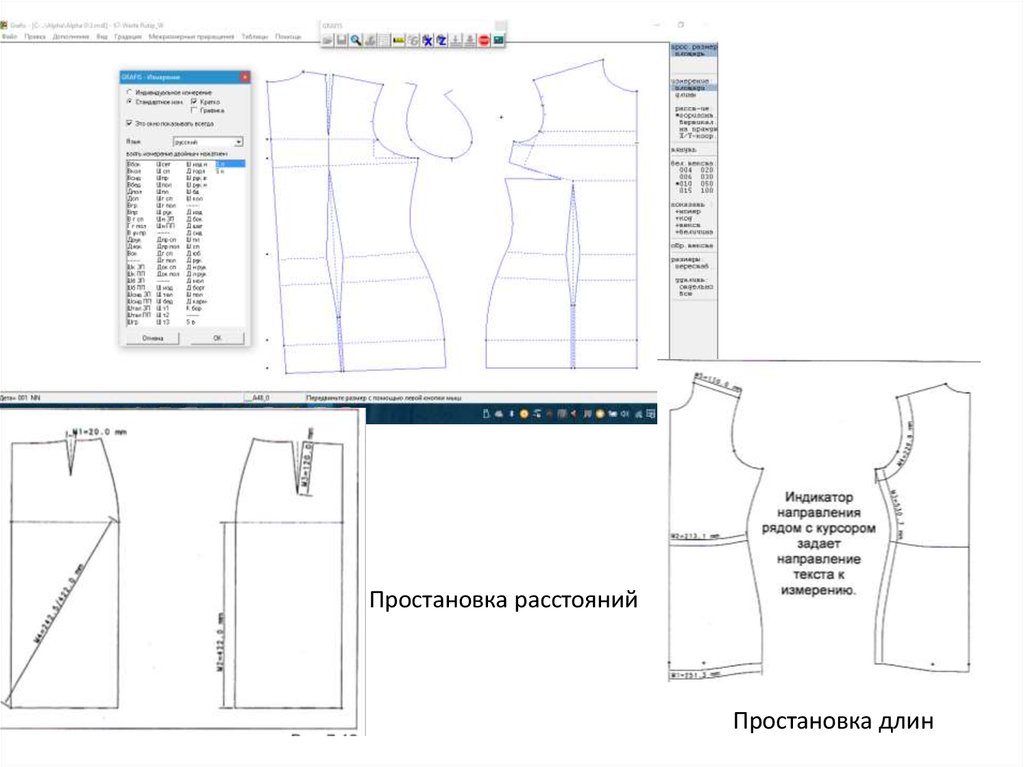

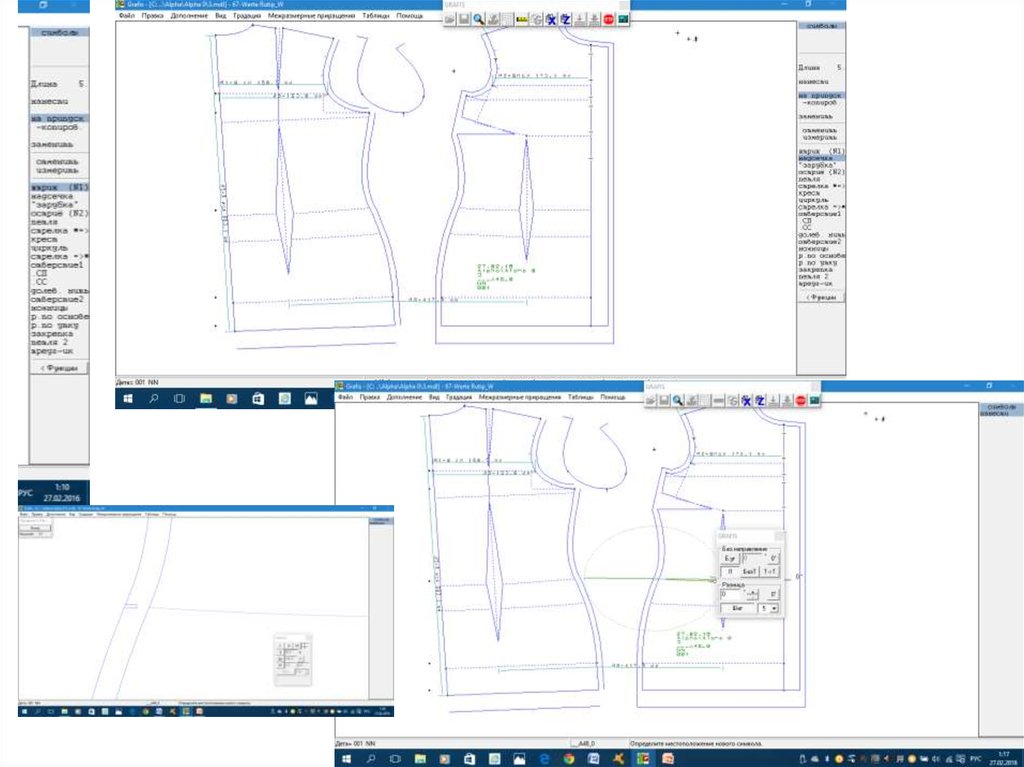

Простановка расстояний

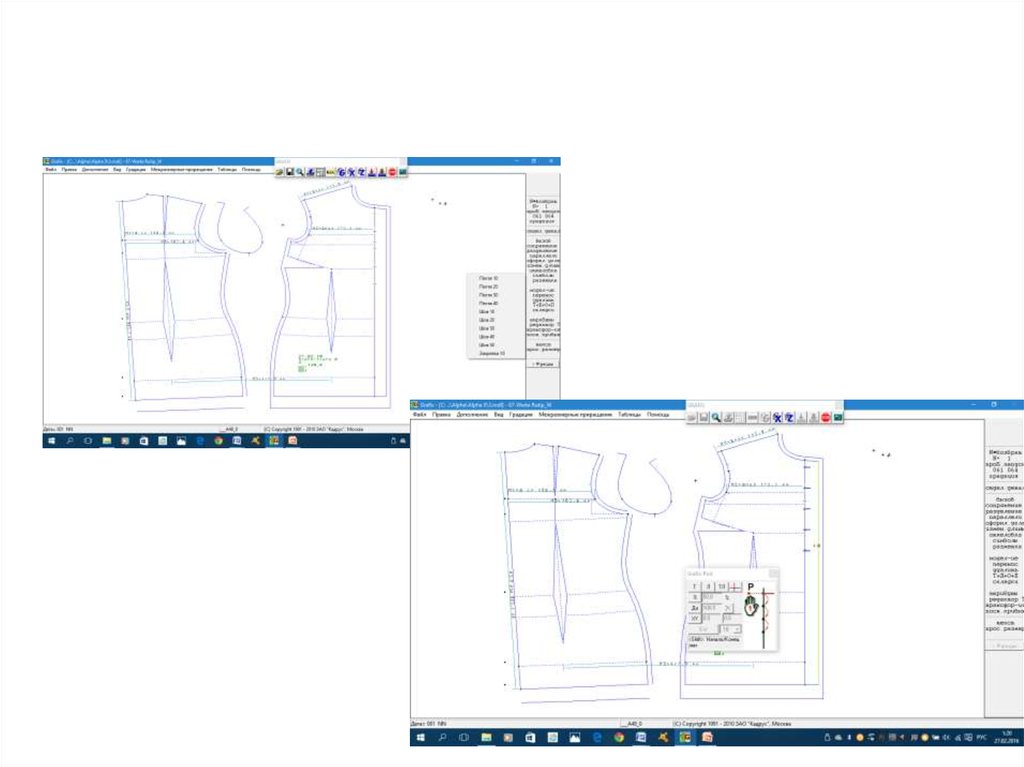

Простановка длин

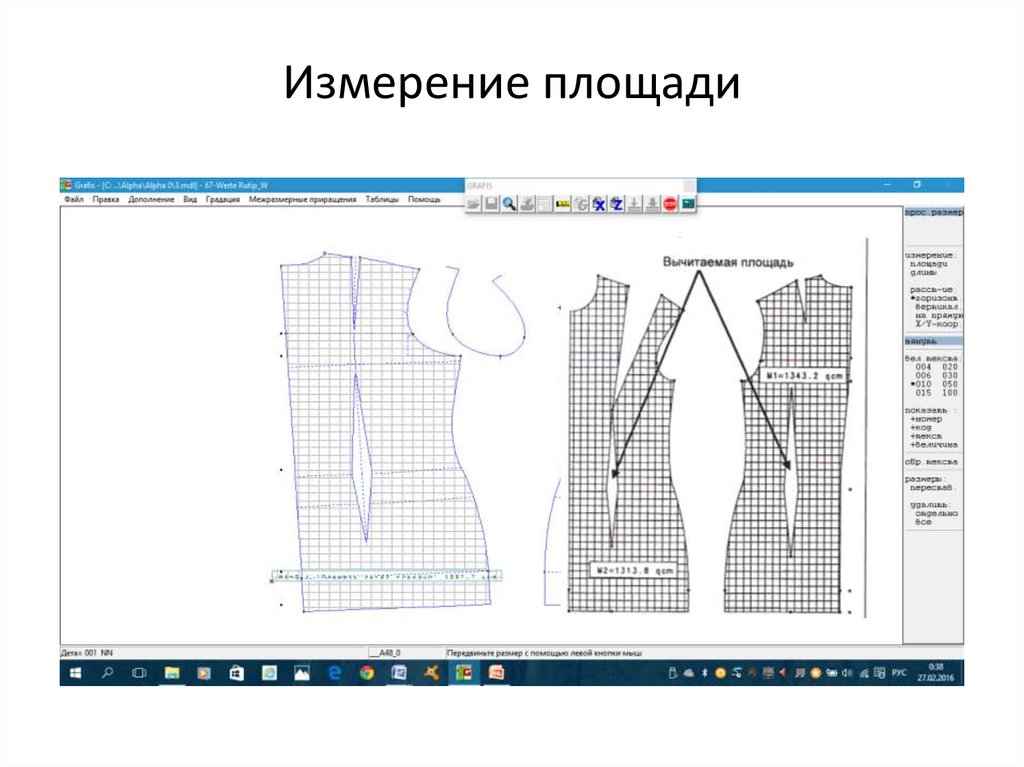

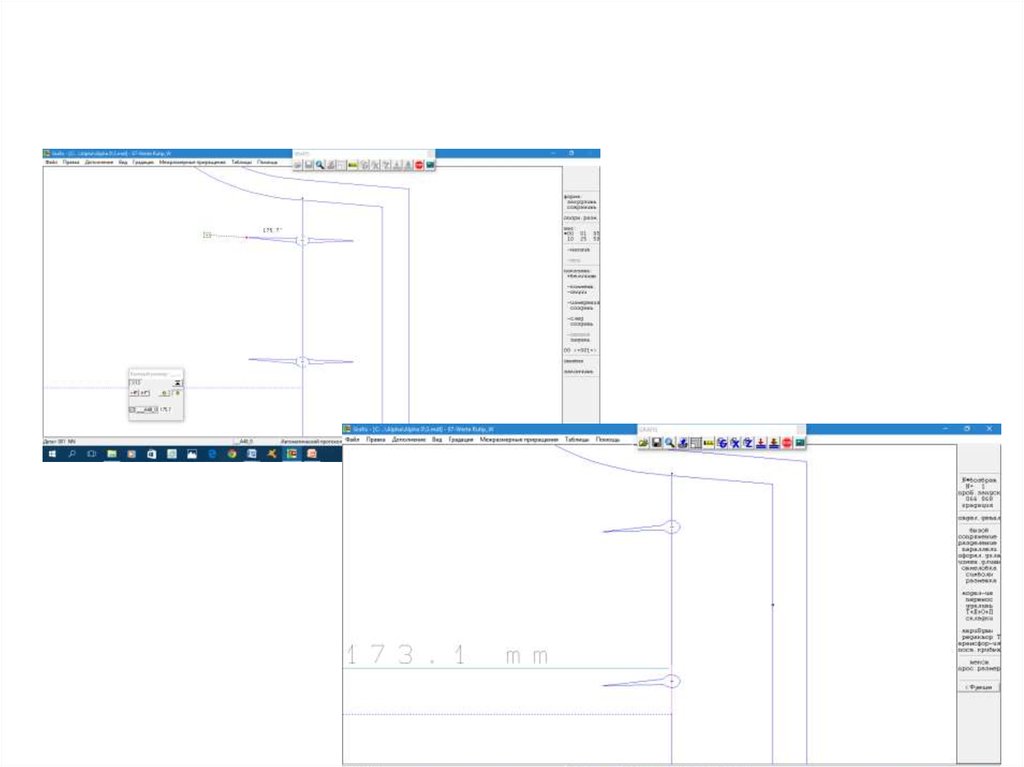

19. Измерение площади

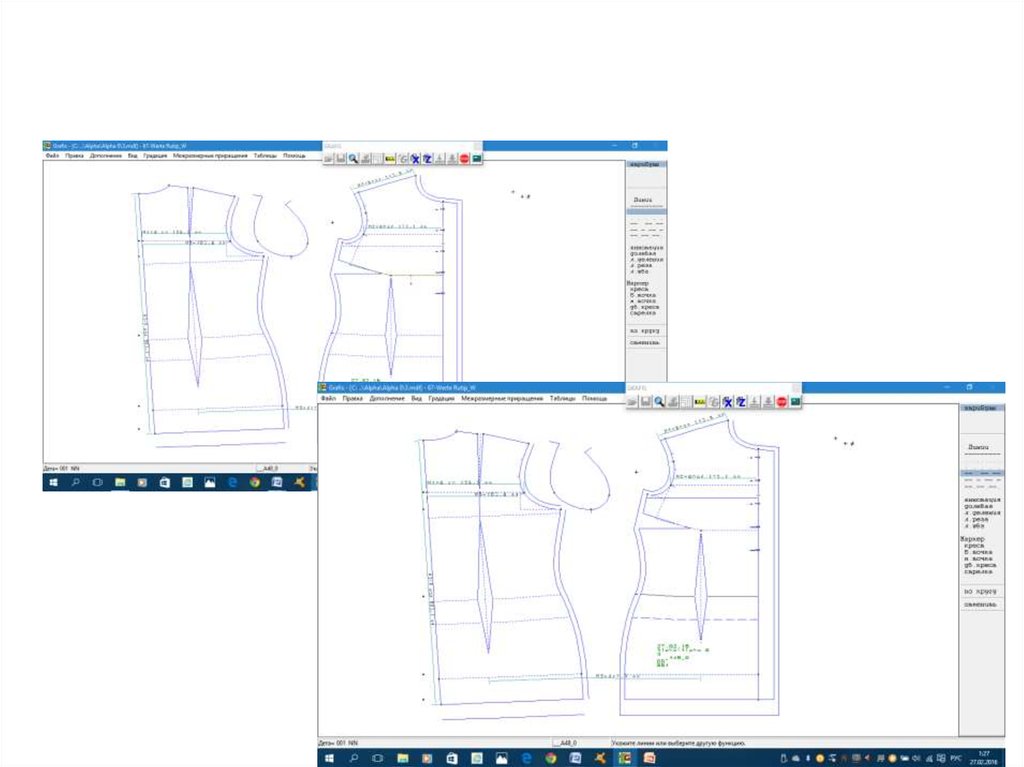

20. Графический показ измерения

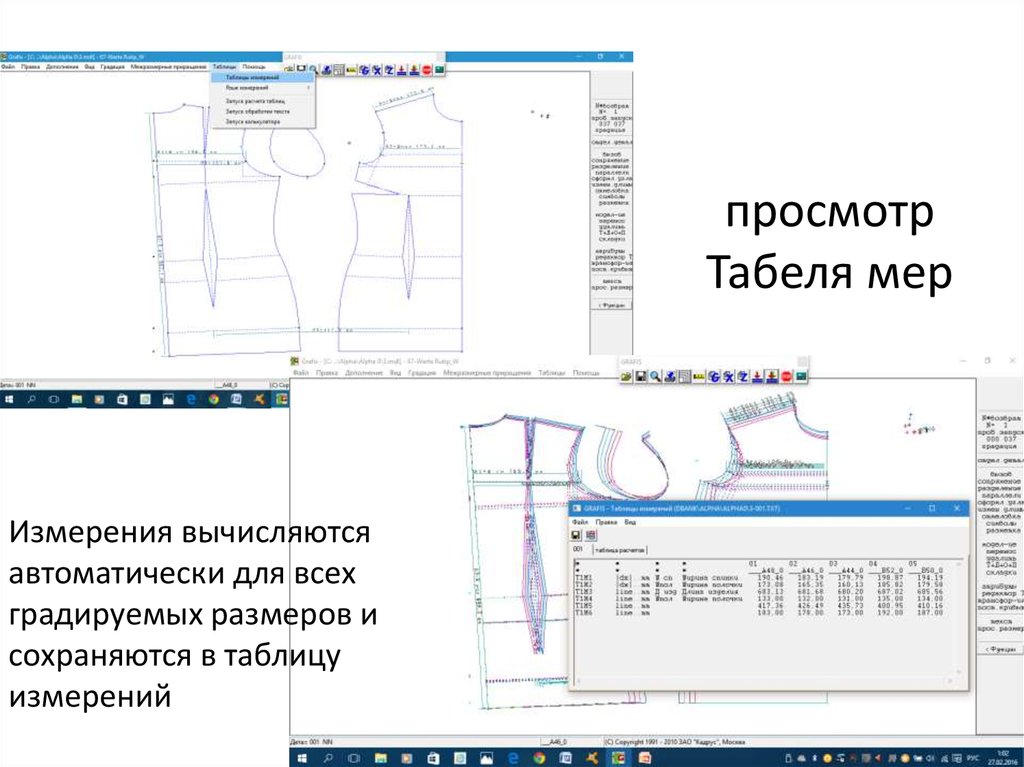

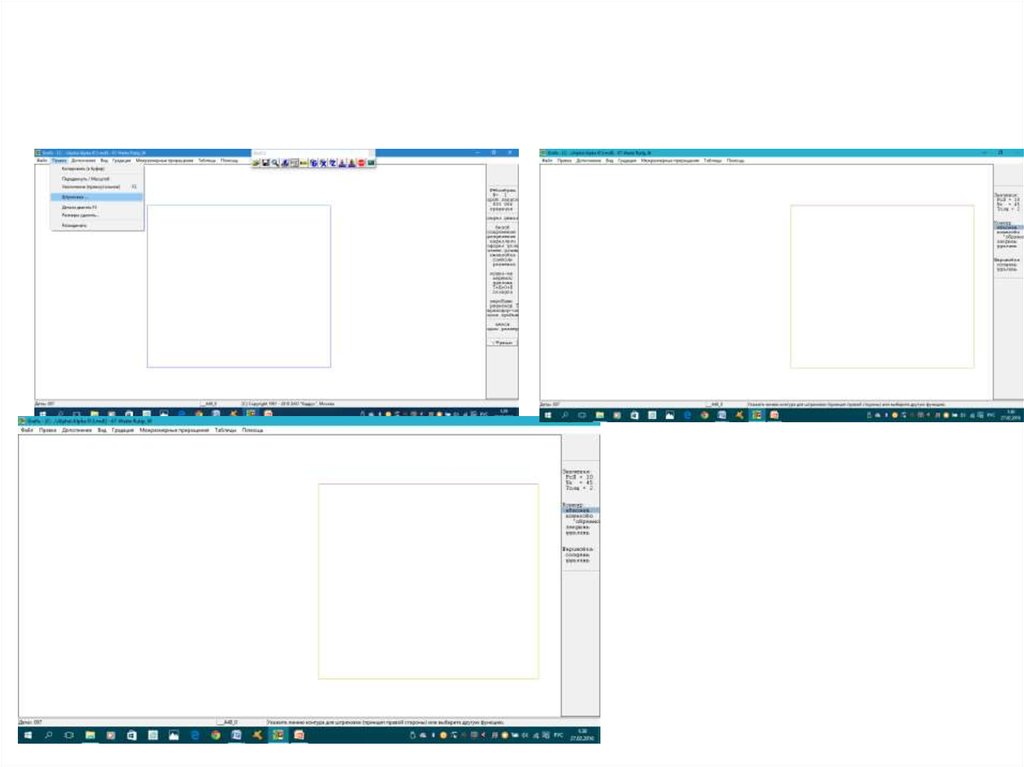

21. просмотр Табеля мер

Измерения вычисляются
автоматически для всех
градируемых размеров и
сохраняются в таблицу
измерений
