Моделювання у складі проектування

1. Моделювання у складі проектування

Системний підхід
Блочно-ієрархічний підхід Рівні
Аспекти
Системний
Функціональний
Функціонально-логічний Інформаційний
Макрорівень
Структурний
Мікрорівень
Поведінковий
Структурний підхід
Функціональна декомпозиція
Об’єктно-орієнтований підхід
Об’єктна декомпозиція
Переваги ООП
високий рівень структурної визначеності
зменшує об’єм специфікацій
зменшує вірогідність викривлення даних

2. Поняття моделі

Модель дає повний, точний і адекватний
опис системи, що має конкретне
призначення.
SADT (Дуглас Рос): М є моделлю системи S,
якщо М може бути використана для
отримання відповідей на питання відносно S
з точністю А.

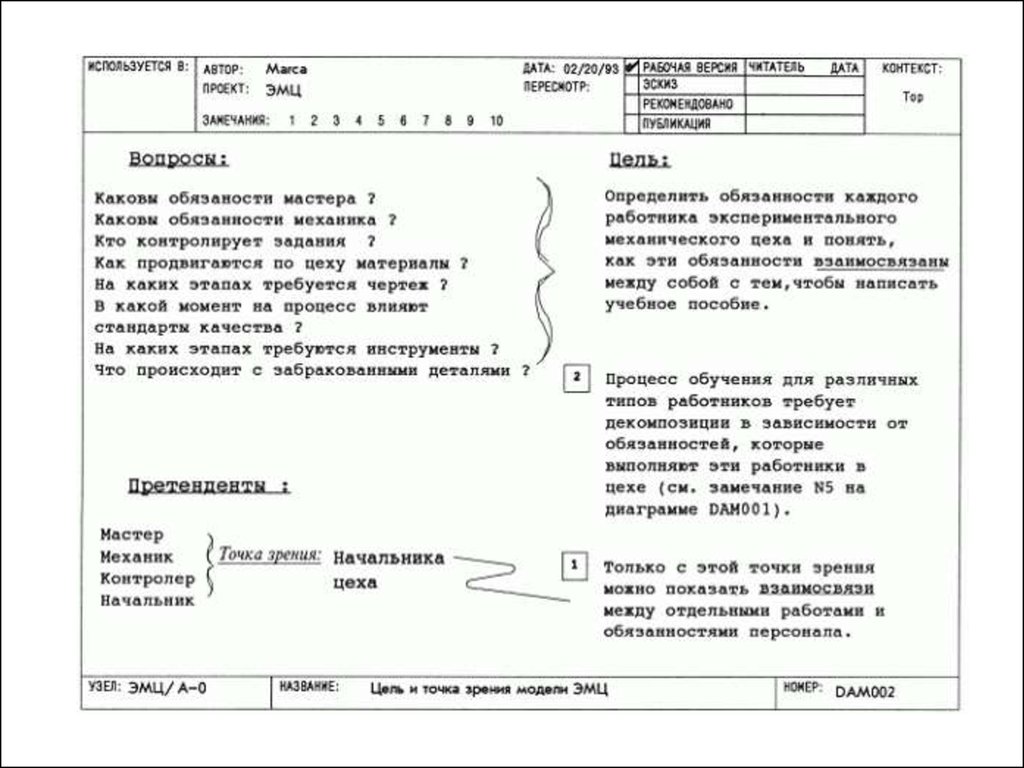

Модель
Контекст
Суб’єкт
Мета
Точка зору
(аспект)
Рівень
точності

3. Класифікація моделей

4.

5. IDEF0

Управління (правила)
Вхідні дані
Робота
(функція)
Механізми
Вихідні дані
Виклик

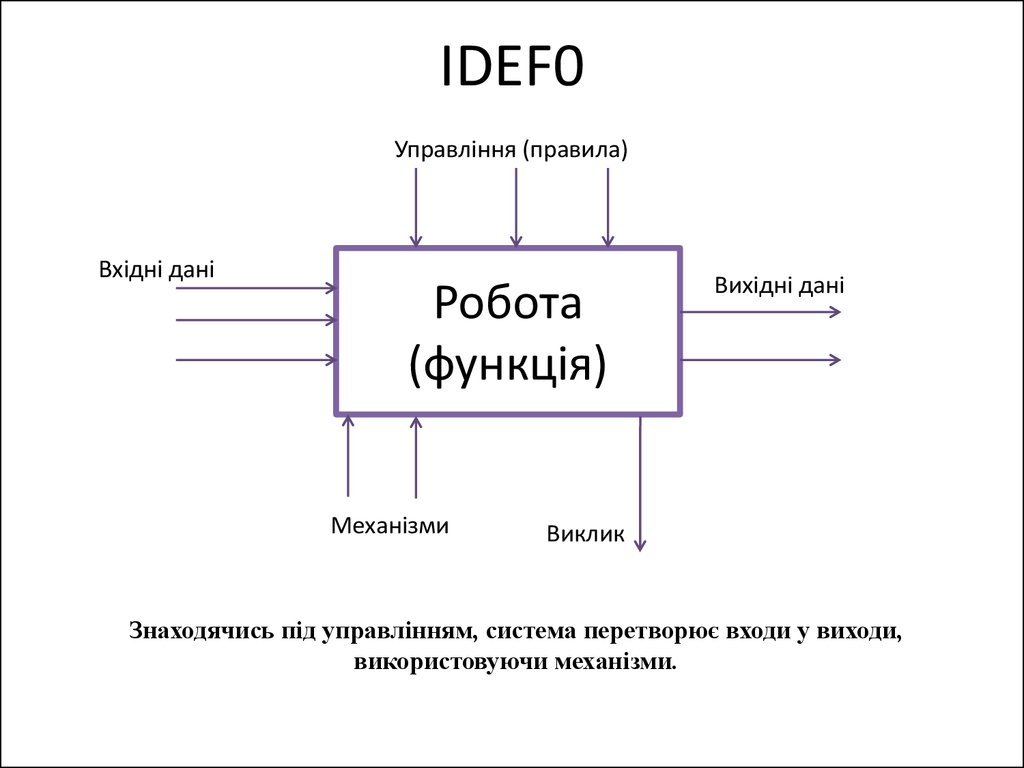

Знаходячись під управлінням, система перетворює входи у виходи,
використовуючи механізми.

6.

7.

8.

9. IDEF0 контекстна діаграма
