Параллельное и последовательное соединения

1. Тема урока: Параллельное и последовательное соединения

Цель урока:
научиться решать
задачи по данной теме

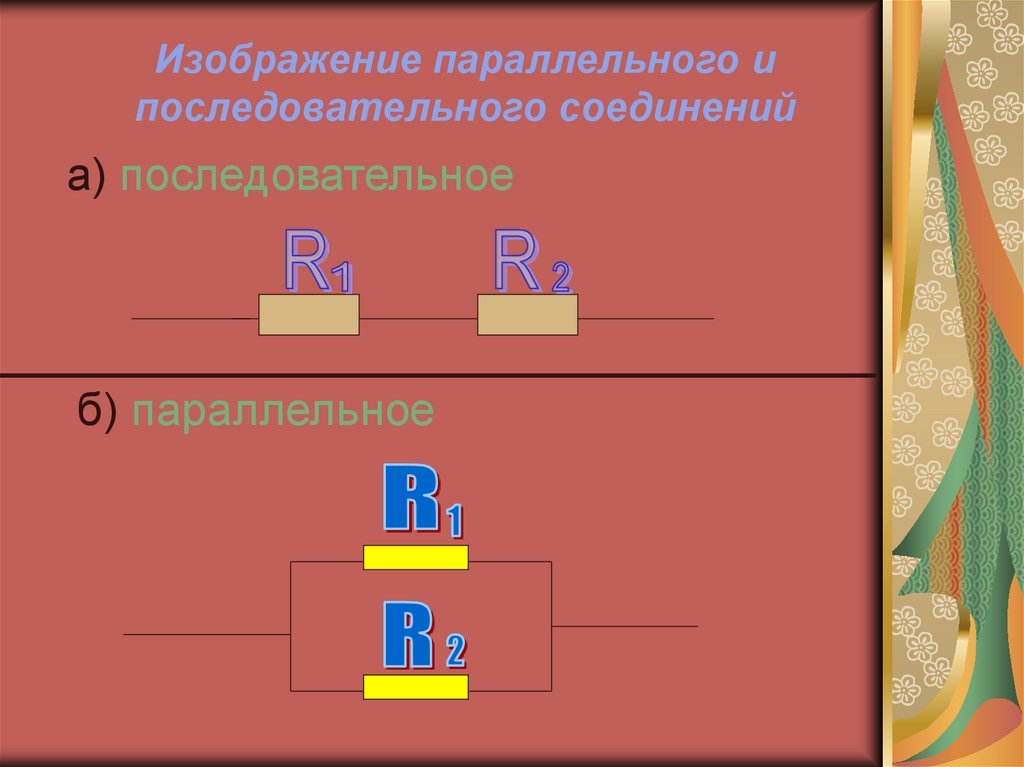

2. Изображение параллельного и последовательного соединений

а) последовательное
б) параллельное

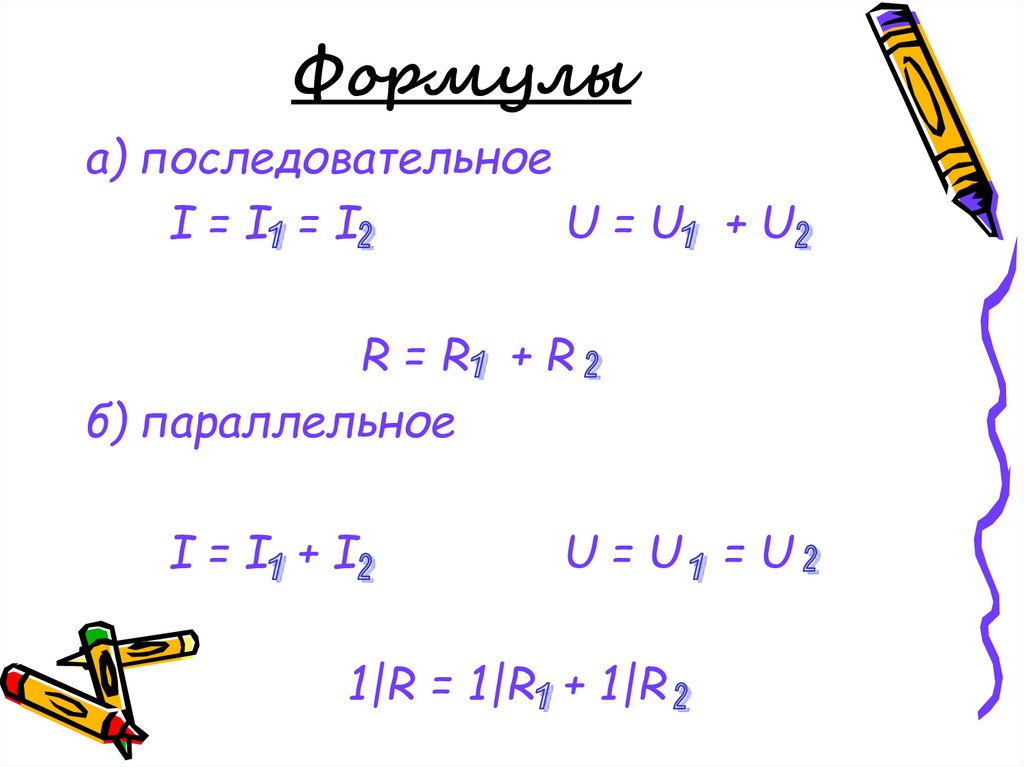

3. Формулы

а) последовательное
I=I =I
U=U +U
R=R +R
б) параллельное
I=I +I
U=U =U
1|R = 1|R + 1|R

4. Определить правильность соединений

A
V
V
1
A
2
3 4
V
V
A
A

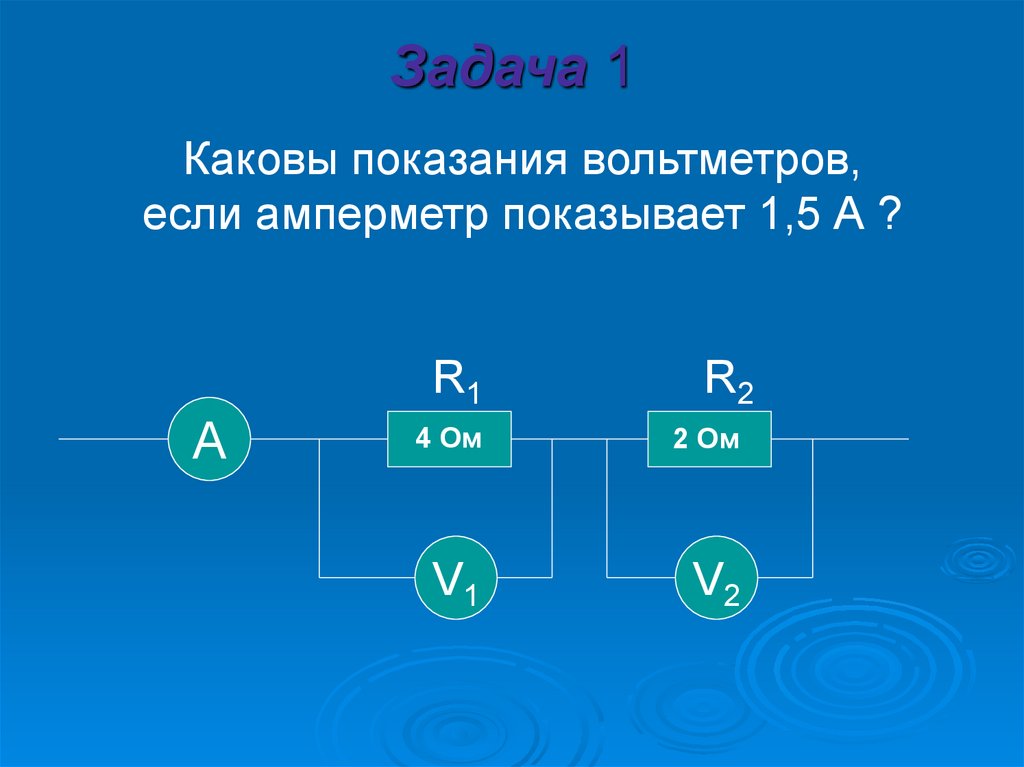

5. Задача 1

Каковы показания вольтметров,
если амперметр показывает 1,5 А ?
R1
А
R2
4 Ом
2 Ом
V1
V2

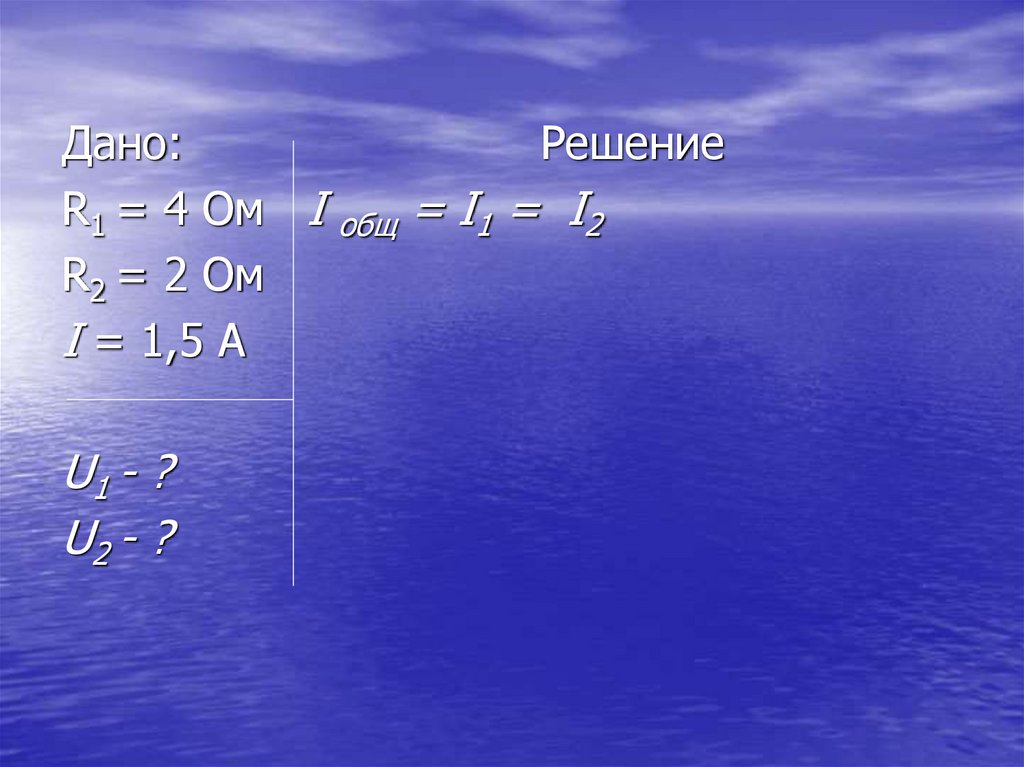

6.

Дано:
R1 = 4 Ом I
R2 = 2 Ом
I = 1,5 А
U1 - ?
U2 - ?
Решение
общ
= I1 = I2
