Изучение кинематической схемы лесопильных рам. Тема №6

1.

Тема№6:Изучение кинематической
схемы лесопильных рам

2.

В лесопильных потоках основным
оборудованием по раскрою круглых
лесоматериалов на доски, брусья и
другие
сортименты
основным
оборудованием являются лесопильные
рамы.

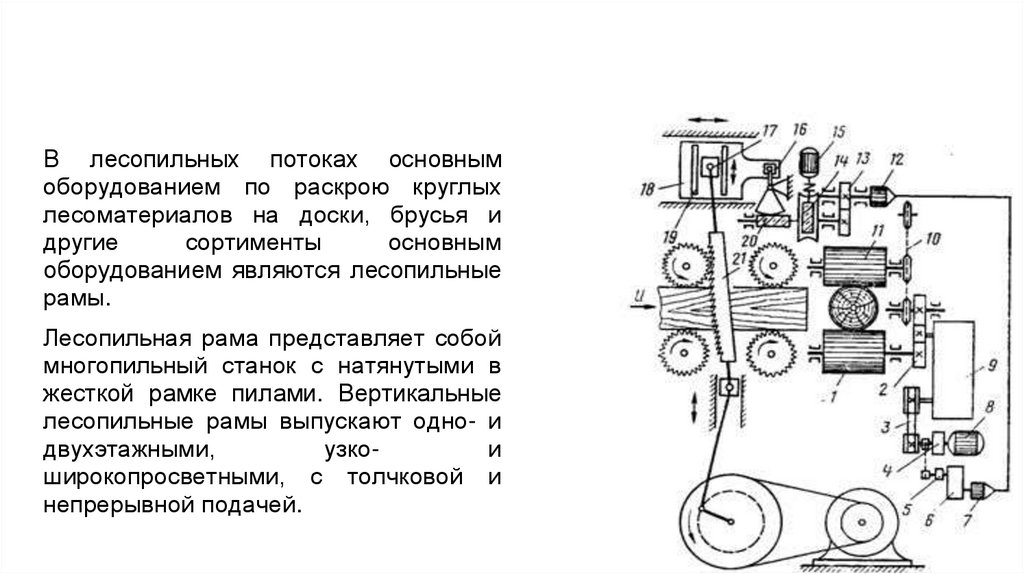

Лесопильная рама представляет собой
многопильный станок с натянутыми в
жесткой рамке пилами. Вертикальные
лесопильные рамы выпускают одно- и
двухэтажными,
узкои
широкопросветными, с толчковой и
непрерывной подачей.

3.

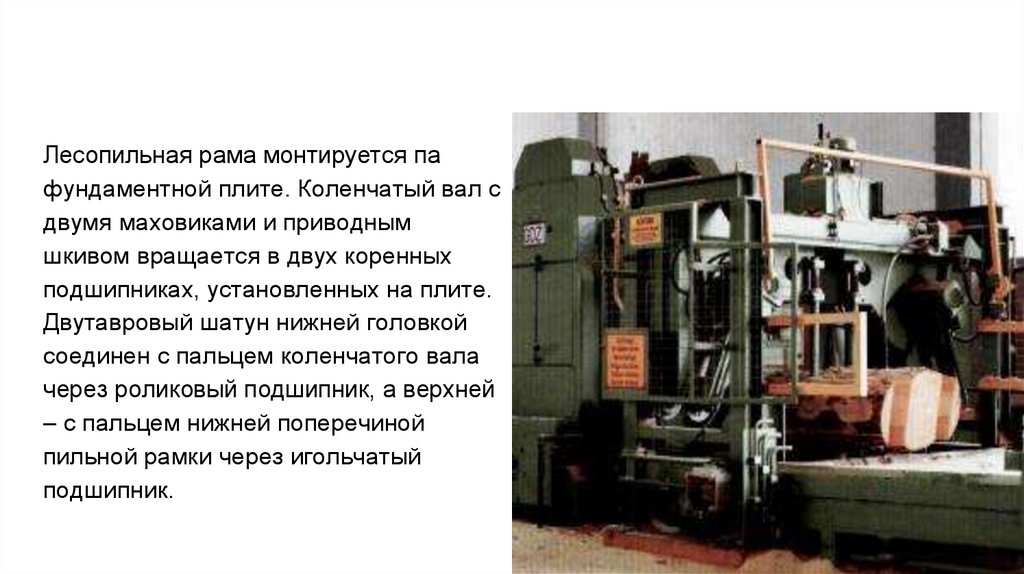

Лесопильная рама монтируется па
фундаментной плите. Коленчатый вал с
двумя маховиками и приводным
шкивом вращается в двух коренных
подшипниках, установленных на плите.
Двутавровый шатун нижней головкой
соединен с пальцем коленчатого вала
через роликовый подшипник, а верхней
– с пальцем нижней поперечиной
пильной рамки через игольчатый
подшипник.

4.

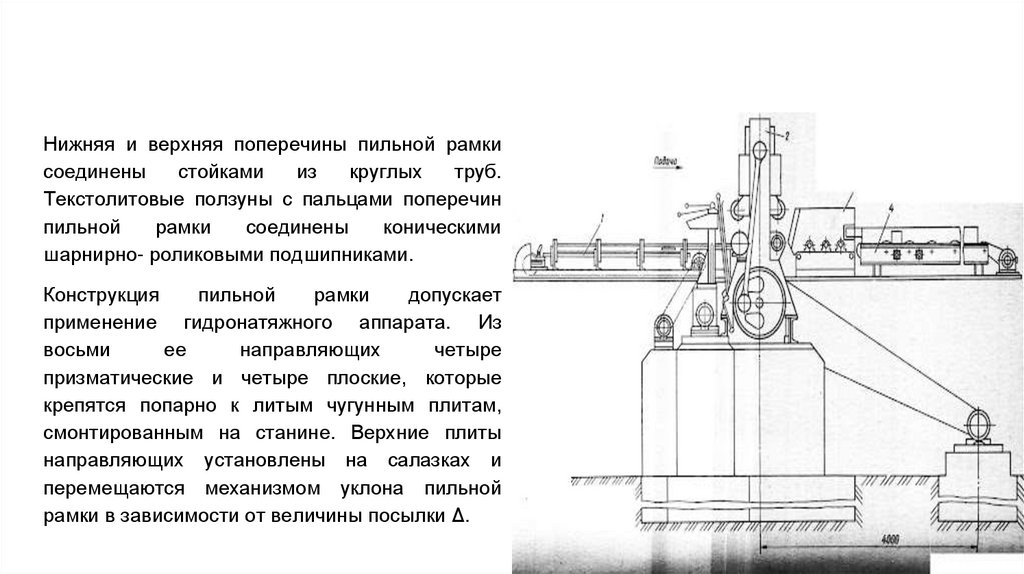

Нижняя и верхняя поперечины пильной рамки
соединены
стойками
из
круглых
труб.
Текстолитовые ползуны с пальцами поперечин
пильной
рамки
соединены
коническими
шарнирно- роликовыми подшипниками.
Конструкция
пильной
рамки
допускает
применение гидронатяжного аппарата. Из
восьми
ее
направляющих
четыре
призматические и четыре плоские, которые
крепятся попарно к литым чугунным плитам,
смонтированным на станине. Верхние плиты
направляющих установлены на салазках и
перемещаются механизмом уклона пильной
рамки в зависимости от величины посылки Δ.

5.

Индивидуальный
привод
четырехвальцового
механизма подачи, состоящий из тиристорного
привода,
обеспечивает
плавное
регулирование

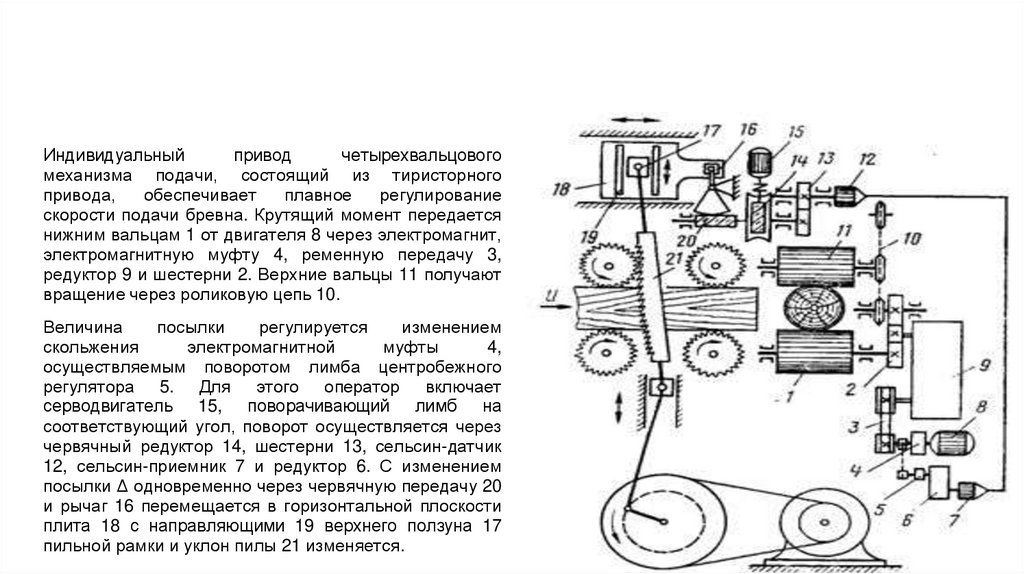

скорости подачи бревна. Крутящий момент передается
нижним вальцам 1 от двигателя 8 через электромагнит,
электромагнитную муфту 4, ременную передачу 3,
редуктор 9 и шестерни 2. Верхние вальцы 11 получают
вращение через роликовую цепь 10.
Величина
посылки
регулируется
изменением
скольжения
электромагнитной
муфты
4,
осуществляемым поворотом лимба центробежного
регулятора 5. Для этого оператор включает
серводвигатель 15, поворачивающий лимб на
соответствующий угол, поворот осуществляется через
червячный редуктор 14, шестерни 13, сельсин-датчик
12, сельсин-приемник 7 и редуктор 6. С изменением
посылки Δ одновременно через червячную передачу 20
и рычаг 16 перемещается в горизонтальной плоскости
плита 18 с направляющими 19 верхнего ползуна 17
пильной рамки и уклон пилы 21 изменяется.
