Разработка АС проектирования технологических процессов изготовления детали путем использования технологии распознавании образов

1.

МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ
Институт №3 – «Системы управления, информатика и
электроэнергетика»
кафедра 307 - «Цифровые технологии и информационные
системы»
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
на тему: «Распознавание этапов сборки изделия»
Выполнил:
Студент группы М3О-421Б-17
Напреенко Владислав Сергеевич
Научный руководитель: доц. к.т.н.
Протасов Владислав Иванович

2.

Актуальность исследования
Актуальность данной работы связана с тем ,что создание системы
распознавания
образов
как
инструмента
для
проектирования
технологического процесса изготовления детали на производстве,
позволит решить ряд проблем с которыми сталкивается производитель.
Схема цеха

3.

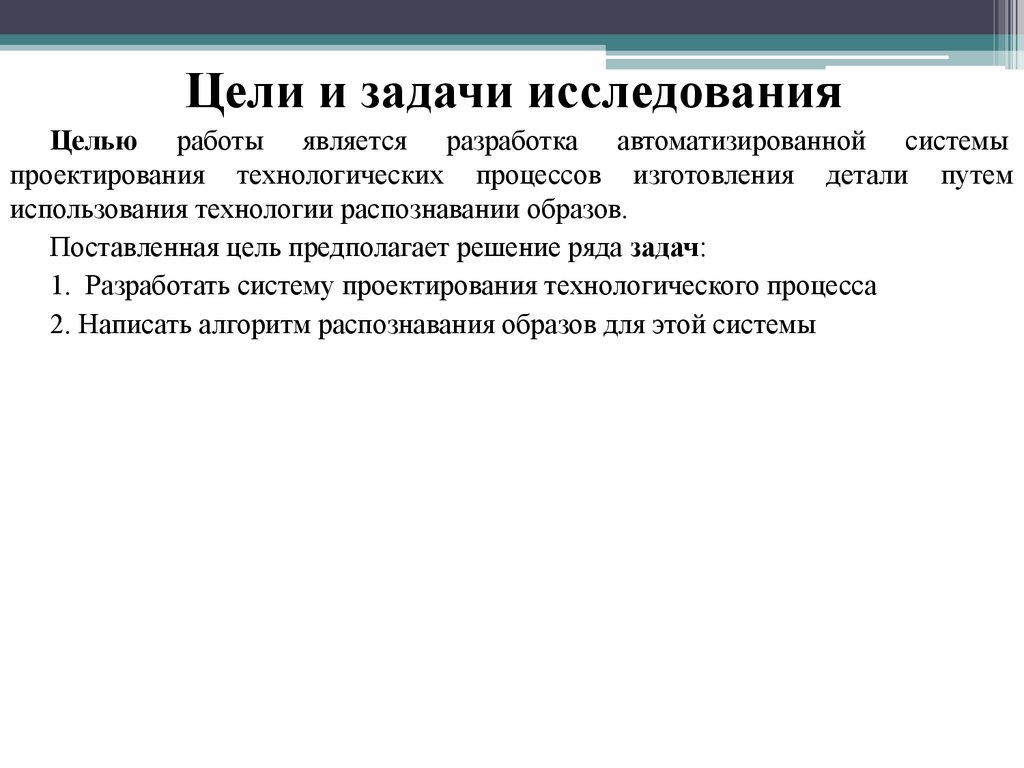

Цели и задачи исследования
Целью работы является разработка автоматизированной системы
проектирования технологических процессов изготовления детали путем
использования технологии распознавании образов.
Поставленная цель предполагает решение ряда задач:
1. Разработать систему проектирования технологического процесса
2. Написать алгоритм распознавания образов для этой системы

4.

Алгоритм технологического процесса с
использованиямПринятие
технологии
распознавания
решения
Изделие
помещается на
конвейер
о необходимости
конкретному станку
снять его с
конвейера для
сборки
Система
технического
зрения фиксирует
изделие на
изображении
Определение вида
двигателя и его
этапа сборки
Подготовка
изображения
(фильтрация)
Распознавание
изображения
Изделие
отправляется далее
по конвейеру
Отправка готового
изделия на склад

5.

Схема многослойной нейросети

6.

Этапы сборки электродвигателя
переменного тока

7.

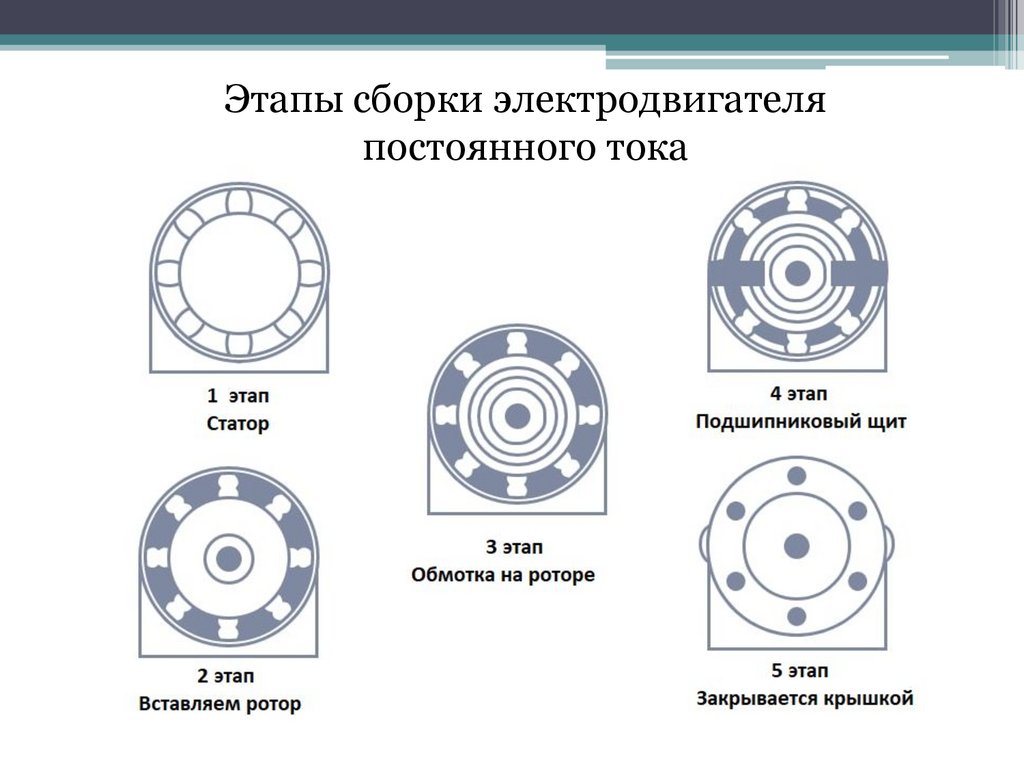

Этапы сборки электродвигателя
постоянного тока

8.

Результаты распознавания на тестовой выборке

9.

Заключение
1. Проведен анализ литературных источников и установлены
задачи, которые выполняются с помощью распознавания образов.
2. Предложена методика проектирования технологического
процесса ,на основе распознавания образов.
3. Написан алгоритм по распознаванию образов для выявления
этапа готовности изделия и его вида.
4. Представлены примеры работы алгоритма.

10.

Спасибо за внимание!
