Сопряжение окружности и прямой

1.

Сопряжение
окружности и прямой
заданного радиуса.

2.

Дана окружность
некоторого радиуса
R, и прямая А.
Необходимо
сопрячь данную
прямую А с
окружностью
радиусом R, через
дугу заданного
радиуса R1=23мм.
заданный радиус R=23мм

3.

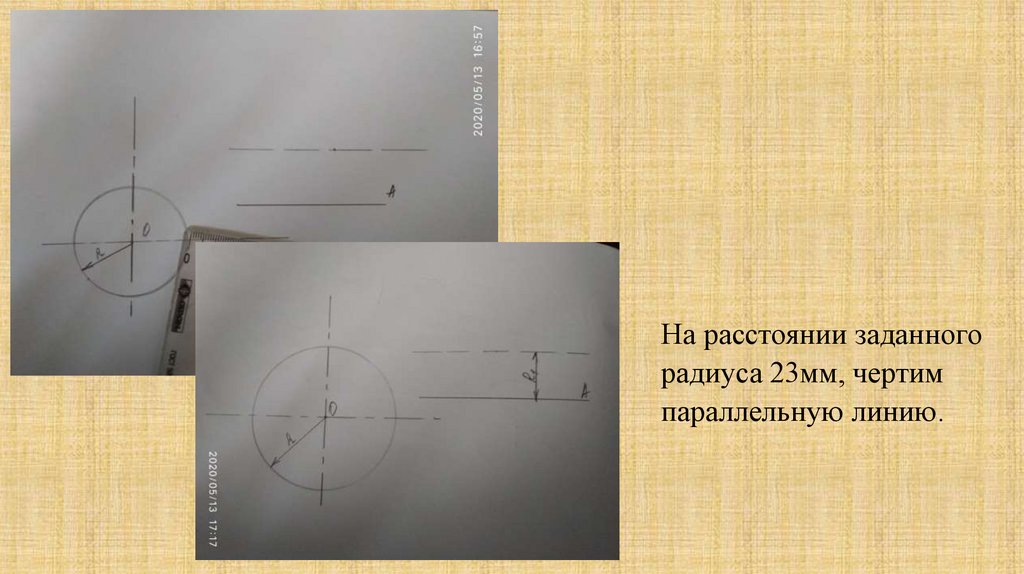

На расстоянии заданного
радиуса 23мм, чертим
параллельную линию.

4.

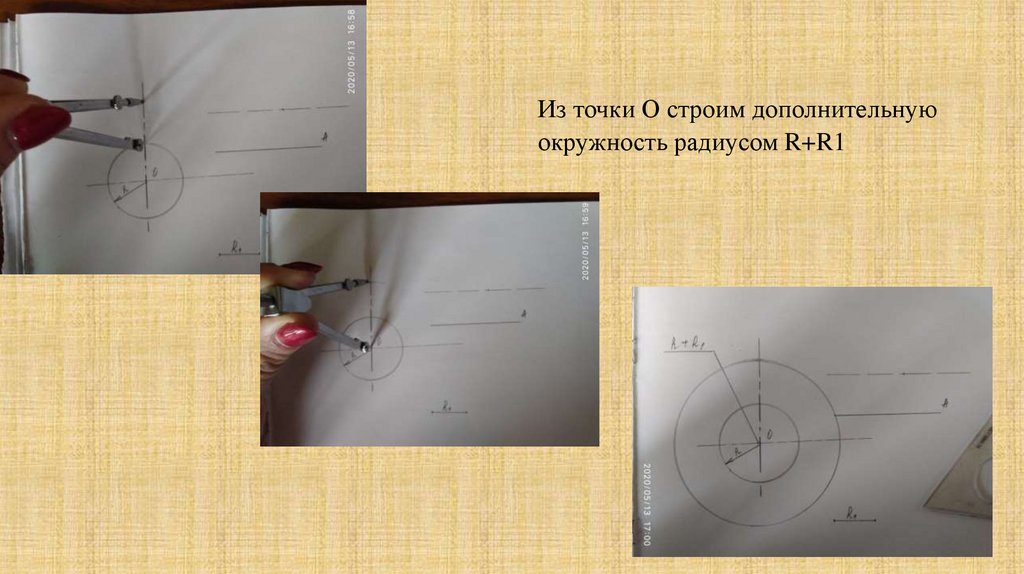

Из точки О строим дополнительную
окружность радиусом R+R1

5.

Вспомогательная окружность радиусом
R+R1 пересекает линию параллельную
прямой А в точке О1 – это и будет центром
дуги, которая будет являться дугой
сопряжения.

6.

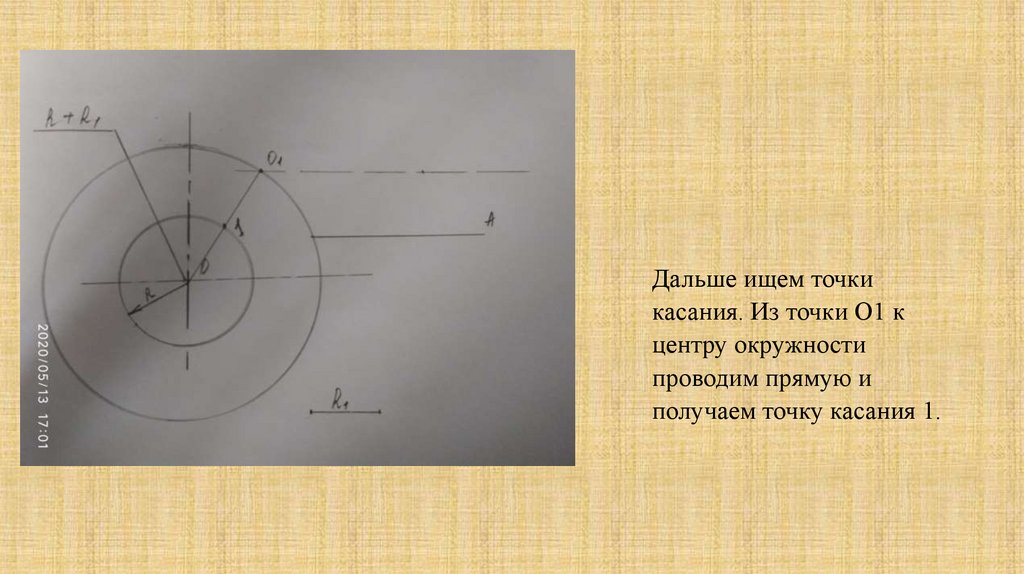

Дальше ищем точки
касания. Из точки О1 к
центру окружности
проводим прямую и
получаем точку касания 1.

7.

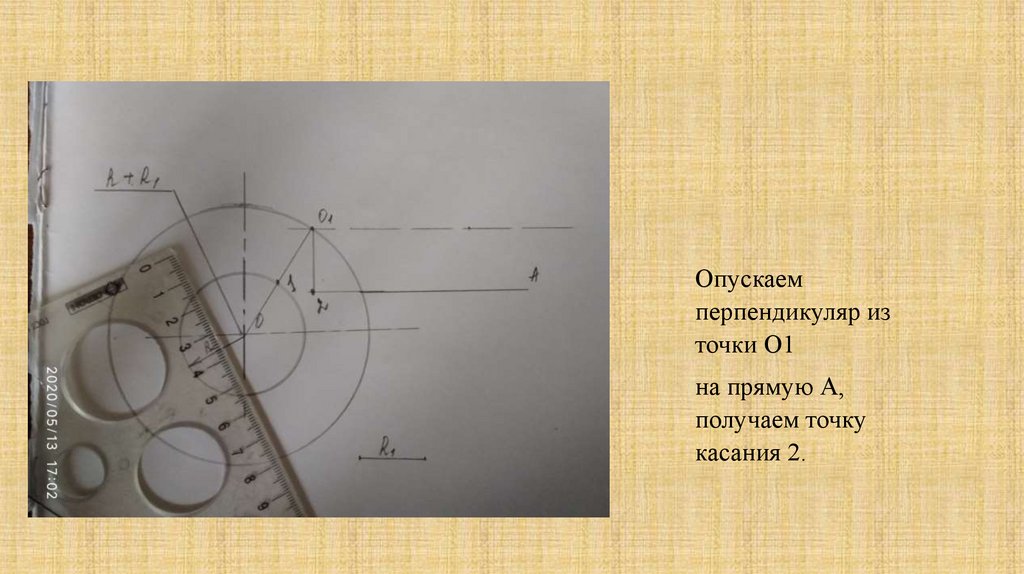

Опускаем
перпендикуляр из
точки О1
на прямую А,
получаем точку
касания 2.

8.

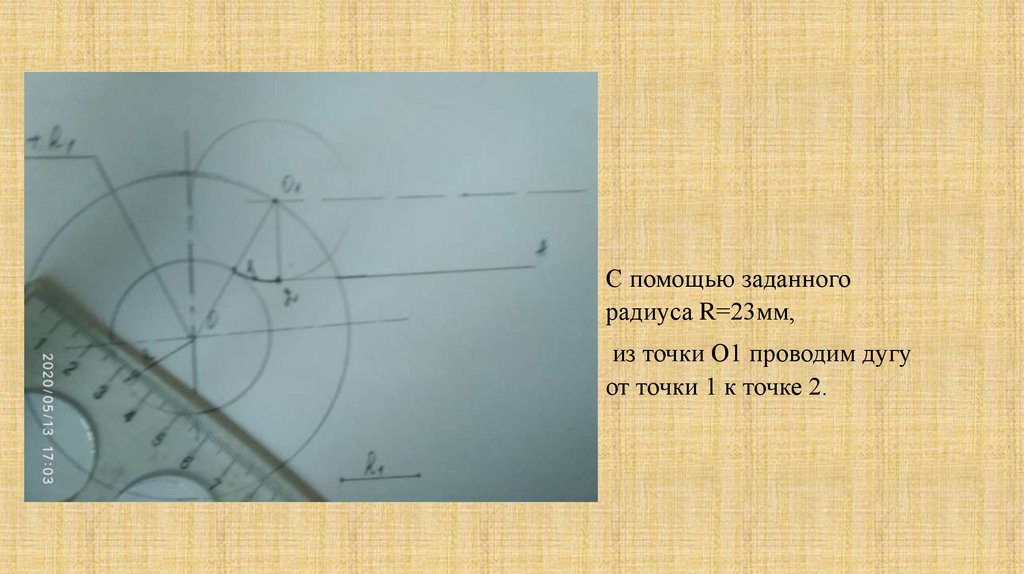

С помощью заданного
радиуса R=23мм,
из точки О1 проводим дугу
от точки 1 к точке 2.

9.

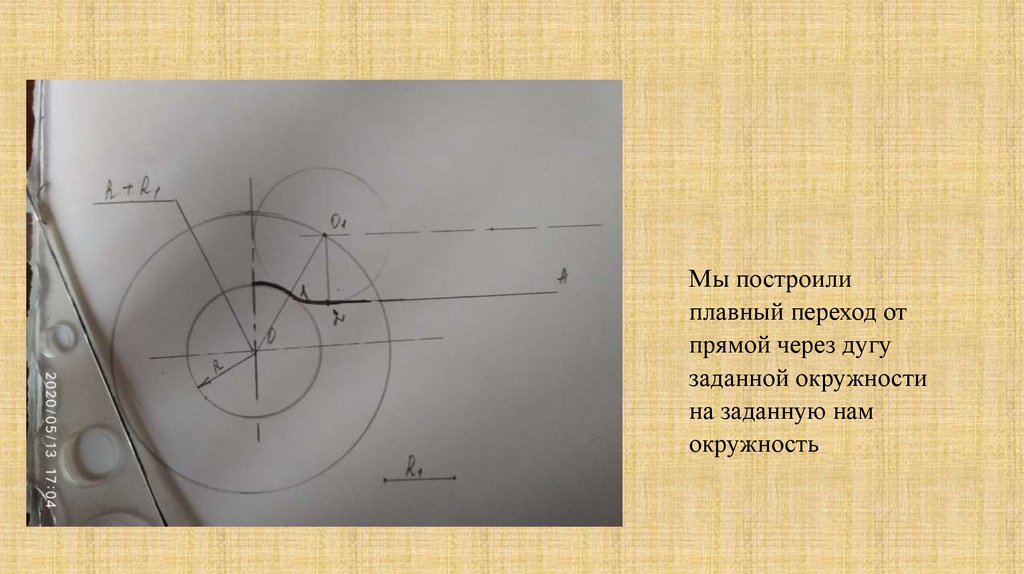

Мы построили
плавный переход от
прямой через дугу
заданной окружности
на заданную нам
окружность
