Изготовление глухого и крапанового кастов

1. Изготовление глухого и крапанового кастов.

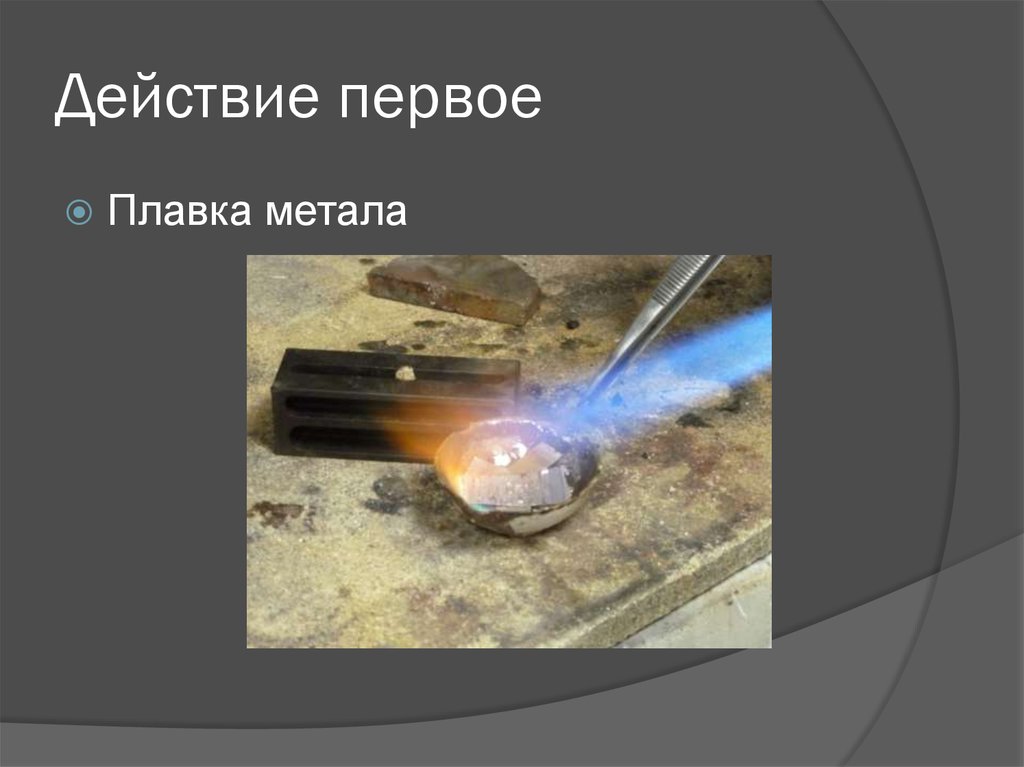

2. Действие первое

Плавка метала

3. Действие второе

Отливка расплавленного металла в
изложницу.

4. Действие третье

Отлитый металл провальцевать в
продолговатую квадратную форму.

5. Действие четвертое

А затем провальцевать в плоских,
чтобы получить пластину.

6. Действие пятое

Отжечь полученную пластину.

7. Действие шестое

Разметить пластину под каст.

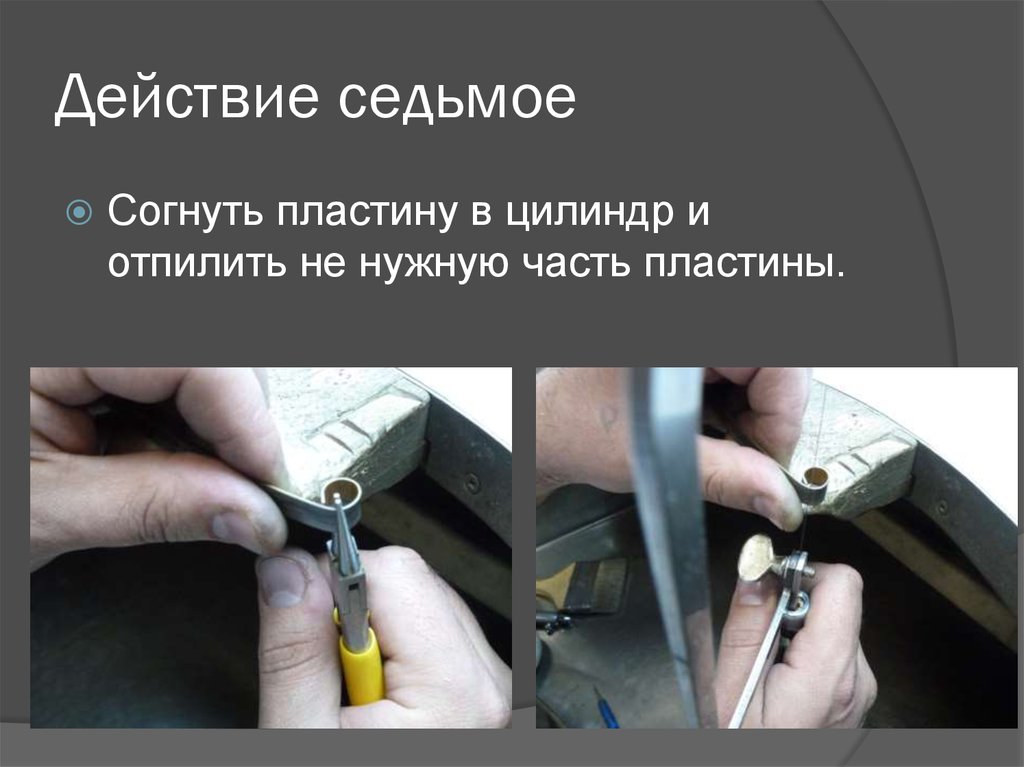

8. Действие седьмое

Согнуть пластину в цилиндр и
отпилить не нужную часть пластины.

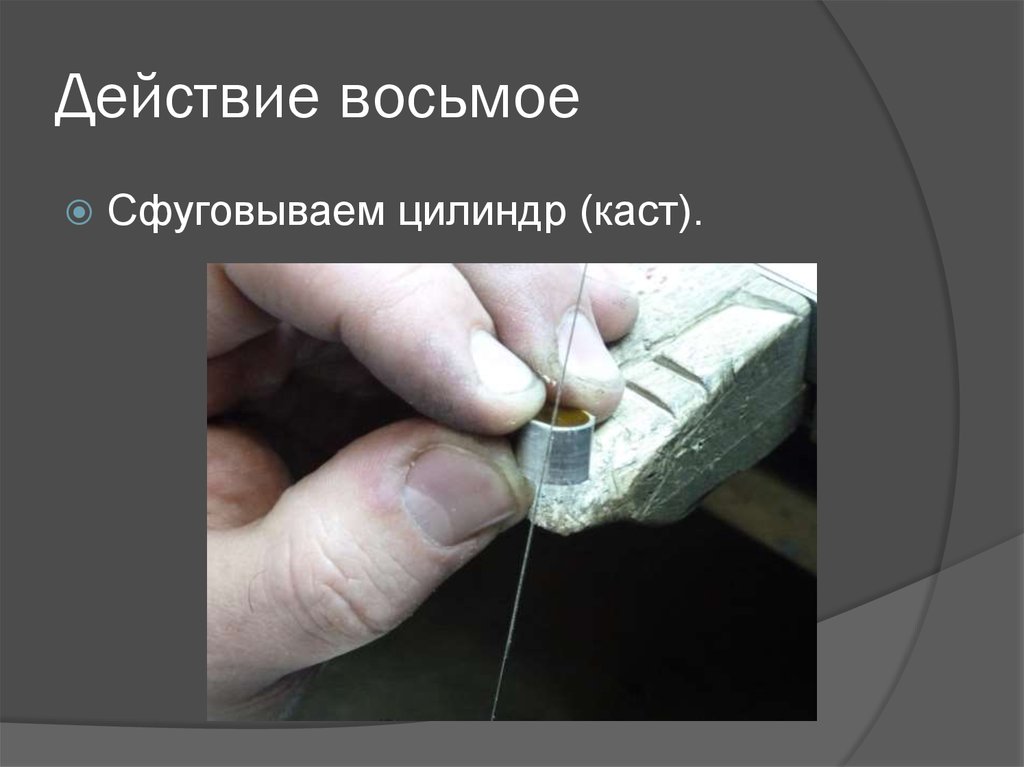

9. Действие восьмое

Сфуговываем цилиндр (каст).

10. Действие девятое

После сфуговывания спаиваем каст.

11. Действие десятое

Отбеливаем спаяный каст.

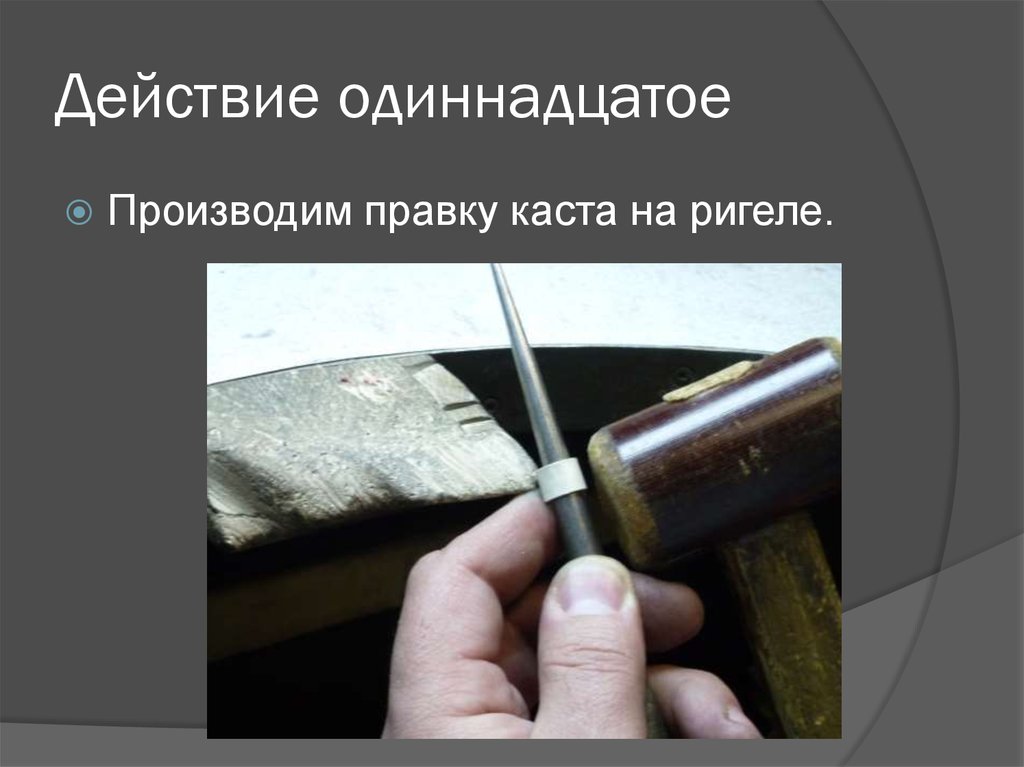

12. Действие одиннадцатое

Производим правку каста на ригеле.

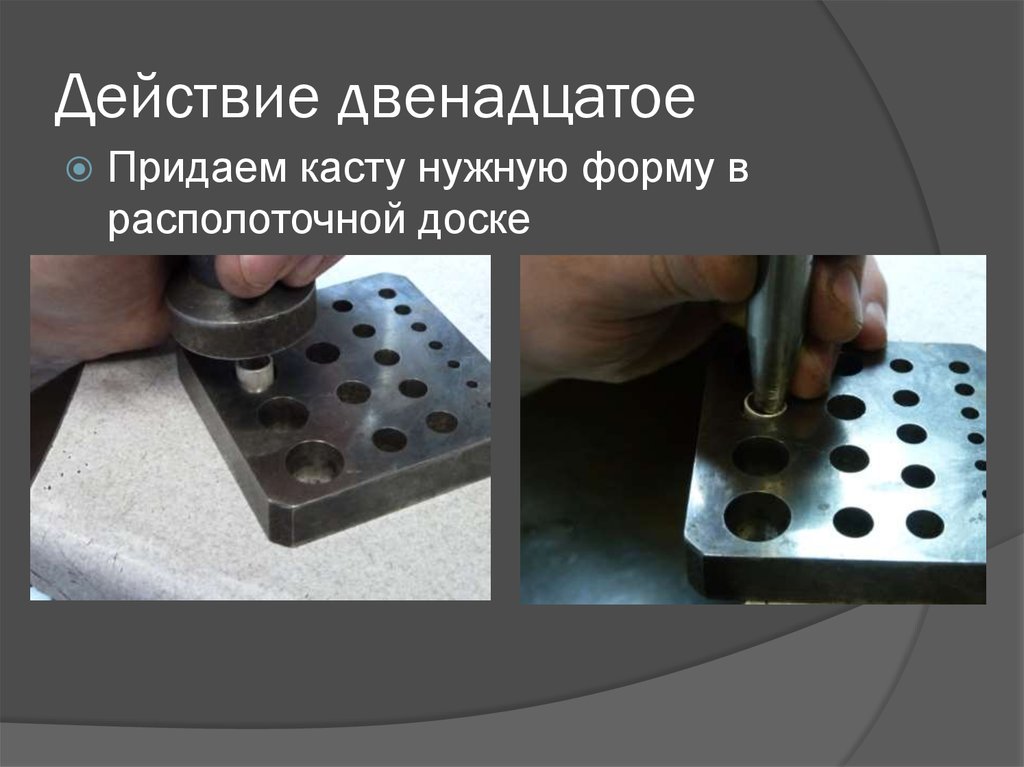

13. Действие двенадцатое

Придаем касту нужную форму в
располоточной доске

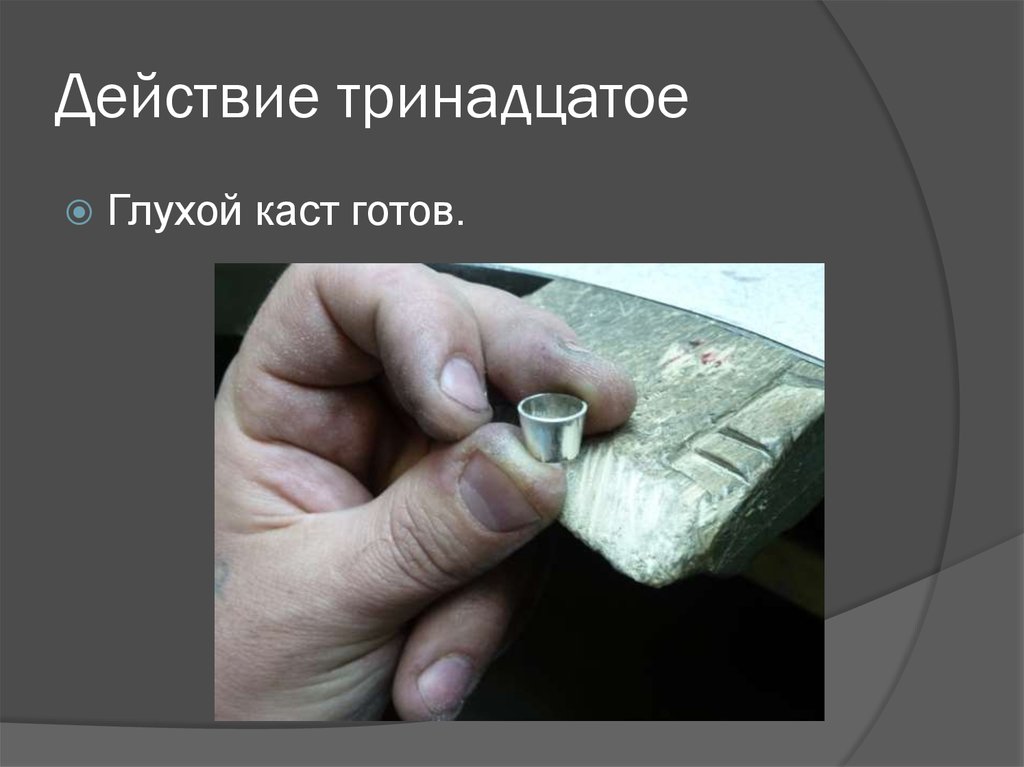

14. Действие тринадцатое

Глухой каст готов.

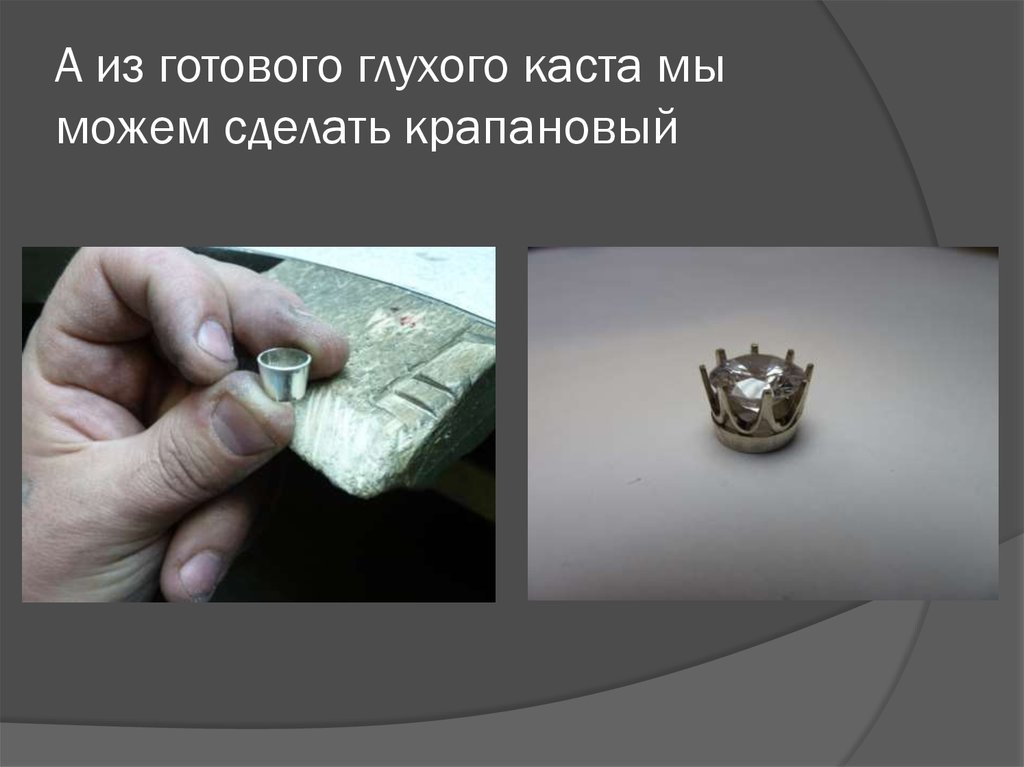

15. А из готового глухого каста мы можем сделать крапановый

16. Действие четырнадцатое

Разметка под крапан и рант.

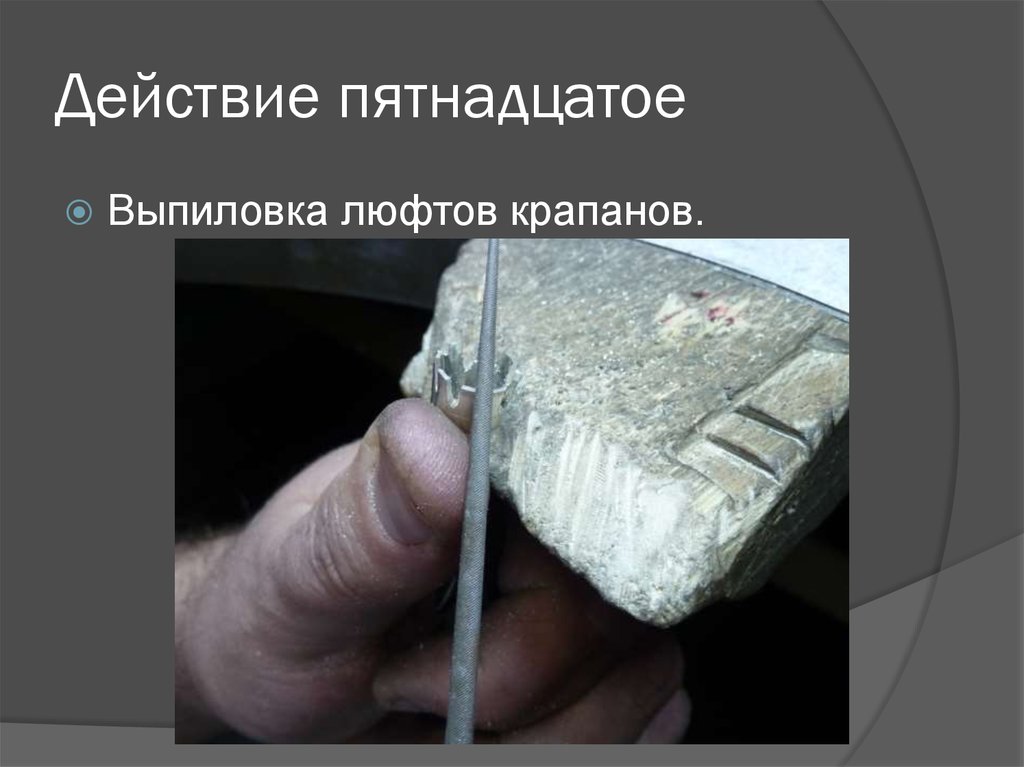

17. Действие пятнадцатое

Выпиловка люфтов крапанов.

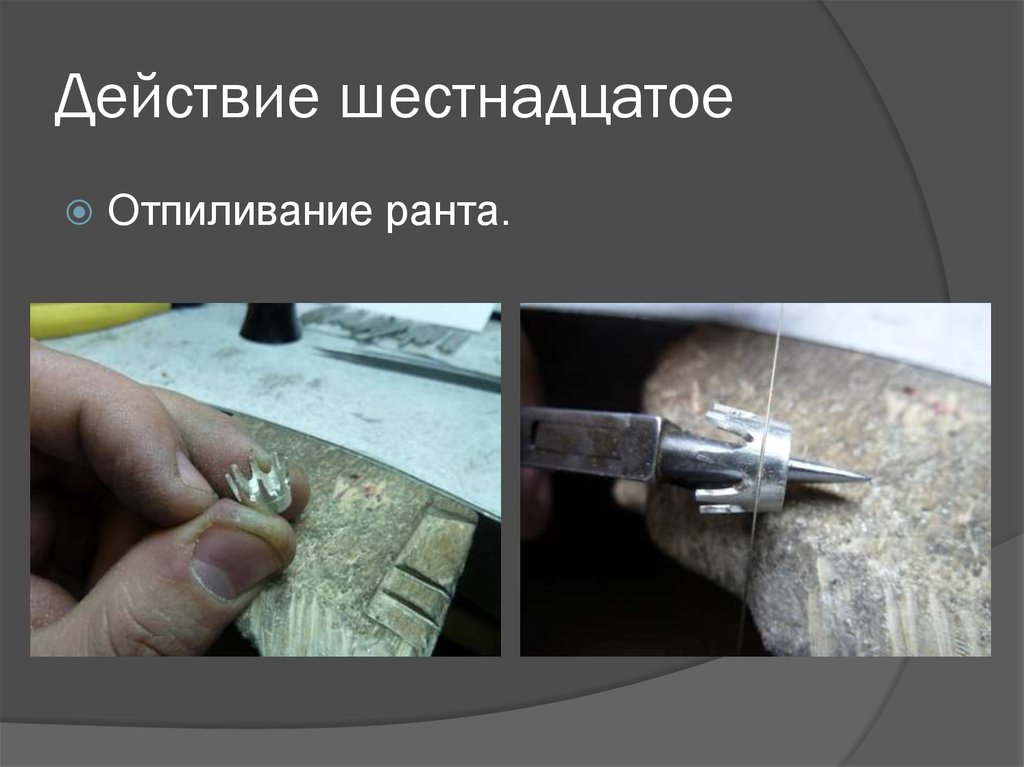

18. Действие шестнадцатое

Отпиливание ранта.

19. Действие семнадцатое

Распиливание задней части каста.

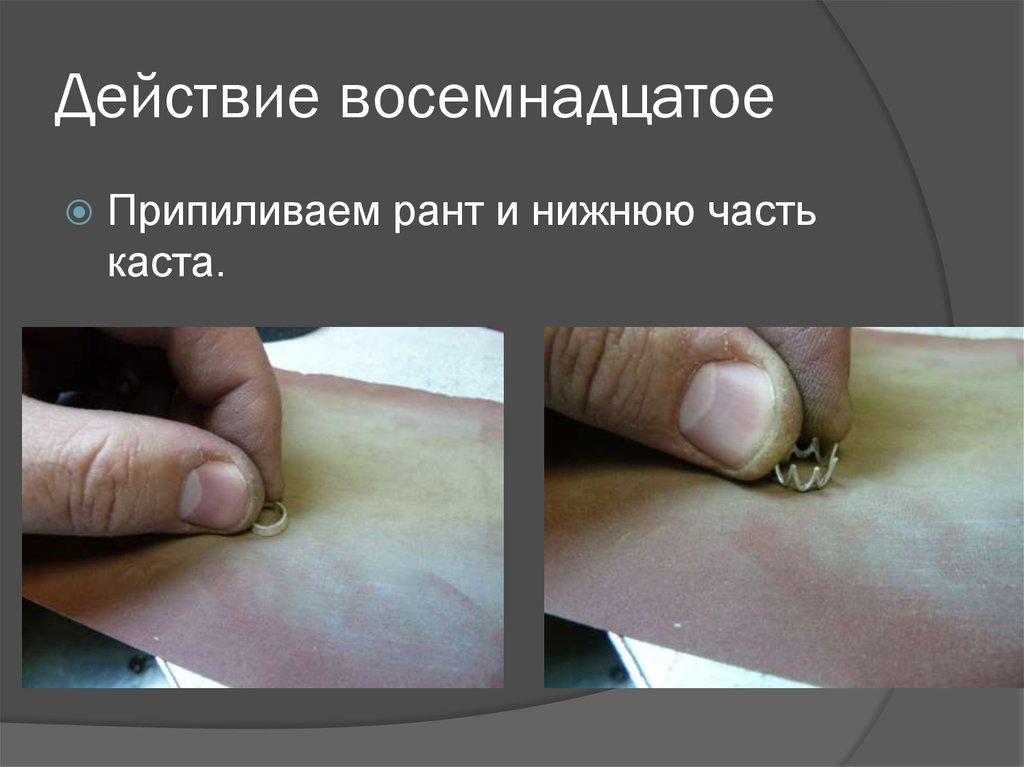

20. Действие восемнадцатое

Припиливаем рант и нижнюю часть
каста.

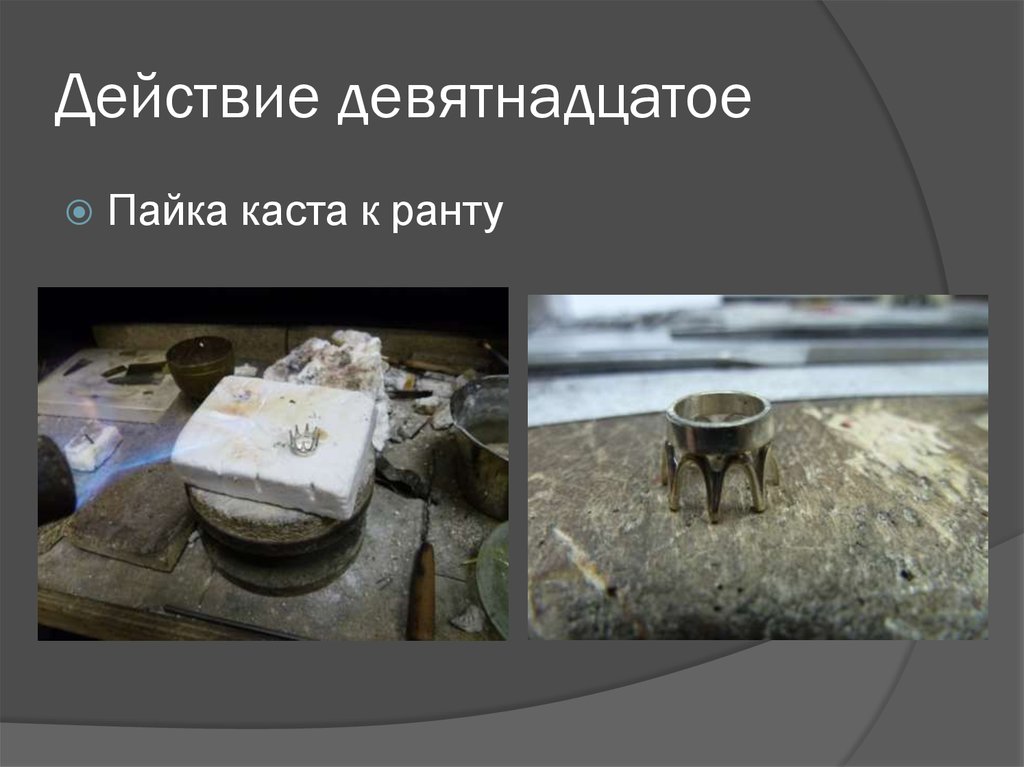

21. Действие девятнадцатое

Пайка каста к ранту

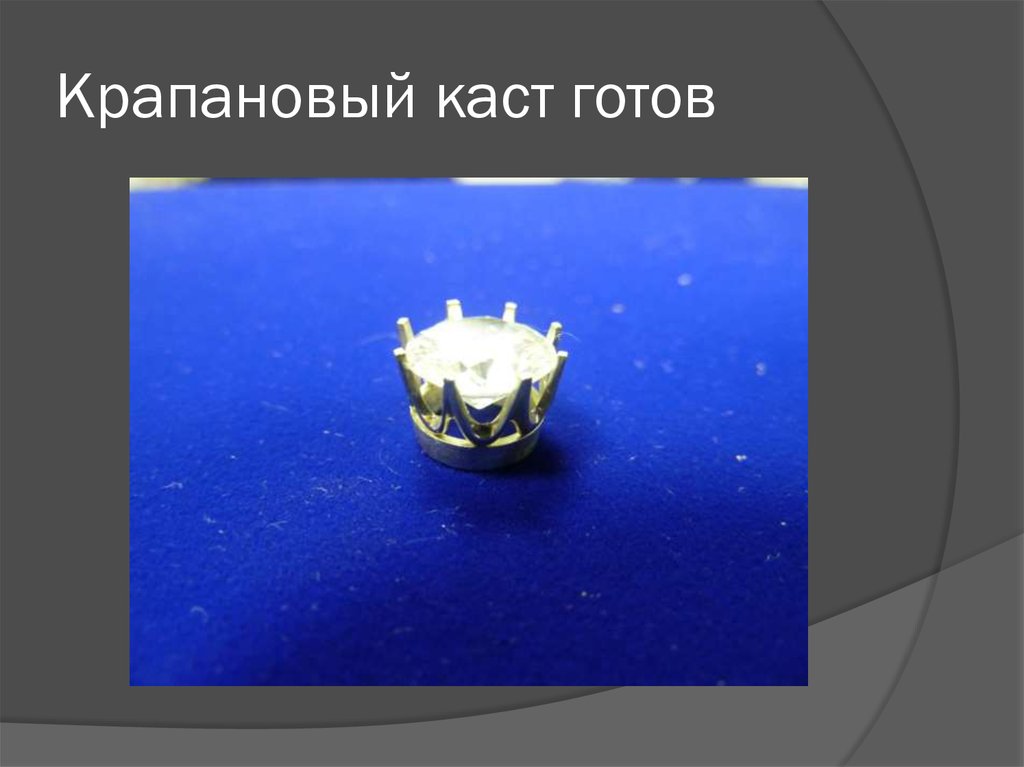

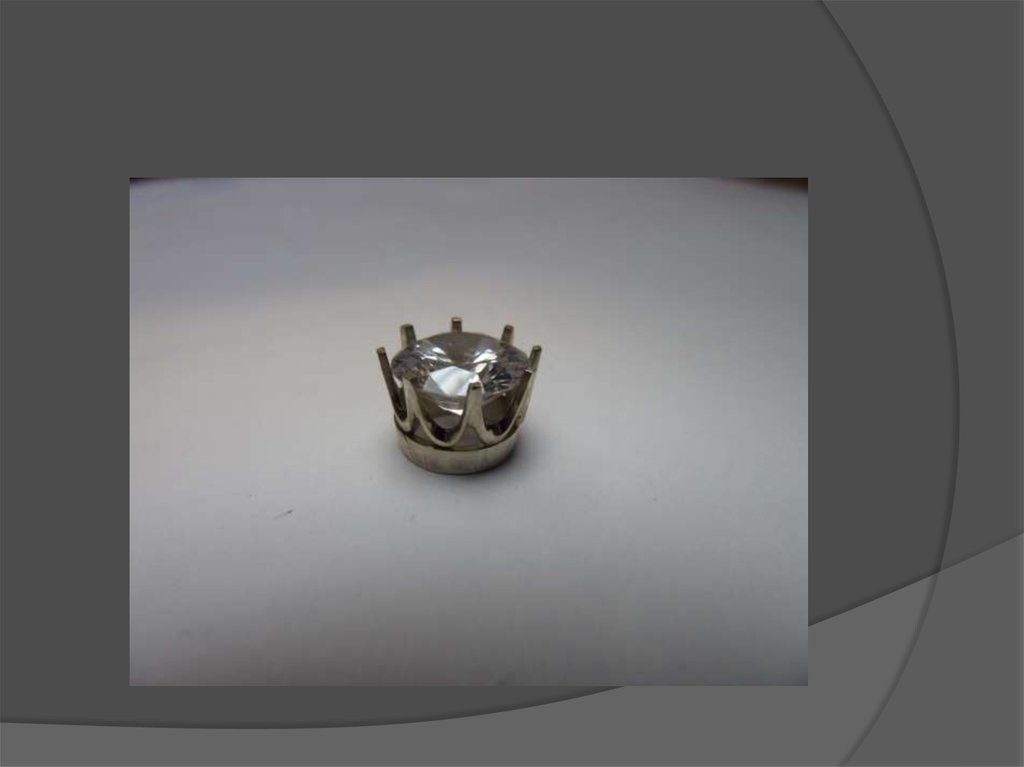

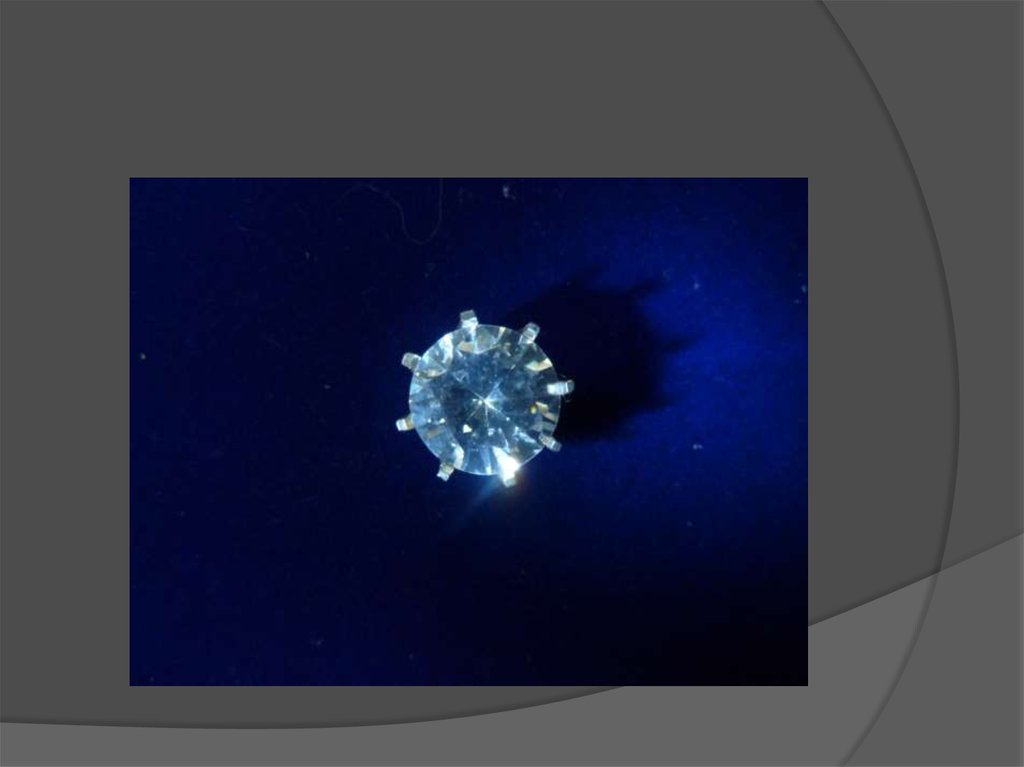

22. Крапановый каст готов
