Разъемные и неразъемные соединения. Резьба

1.

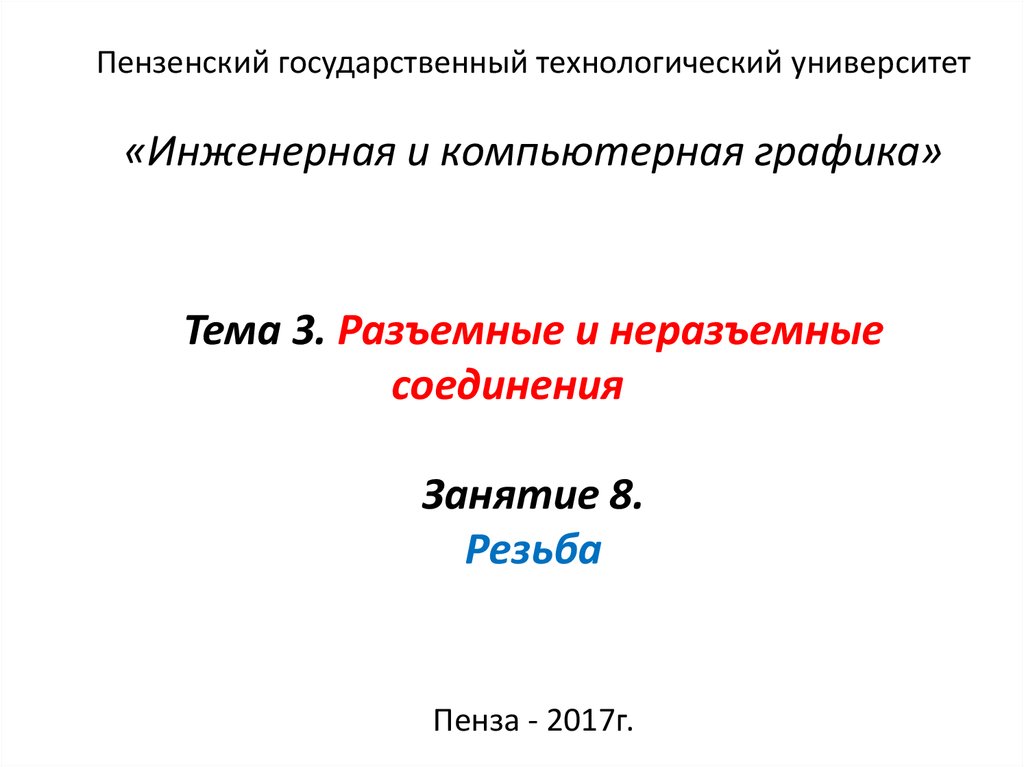

Пензенский государственный технологический университет
«Инженерная и компьютерная графика»
Тема 3. Разъемные и неразъемные
соединения
Занятие 8.
Резьба
Пенза - 2017г.

2.

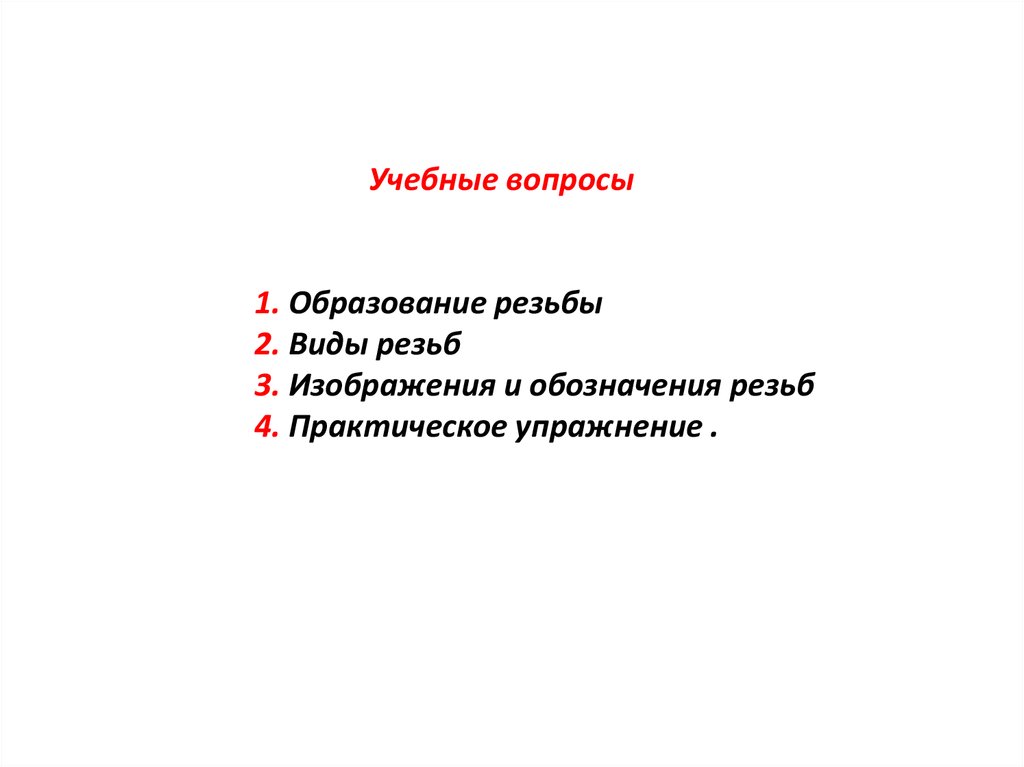

Учебные вопросы
1. Образование резьбы
2. Виды резьб
3. Изображения и обозначения резьб
4. Практическое упражнение .

3.

1. Образование резьбы
1.1. Образование винтовой линии
Цилиндр
Конус
Подъем винтовой линии влево
Глобоид
Нарезка винтовой линии и резьбы резцом
Подъем винтовой линии вправо

4. 1.2. Построение винтовой поверхности

Фигура, образующая винтовой выступ,
называется профилем резьбы:
а) прямоугольный профиль;
б) треугольный профиль;
в) трапецеидальный профиль
Резьба характеризуется:
d – наружным диаметром;
d1 – внутренним диаметром;
Р - шагом

5.

1.3. Многозаходные винты и резьбы
Винт с правой трёхзаходной
резьбой прямоугольного профиля
Винт с правой двухзаходной резьбой
трапецеидального профиля
Винт с левой восьмизаходной
резьбой треугольного профиля
Параметры многозаходной резьбы:
n – число заходов;
Р – шаг резьбы – расстояние между
соседними витками резьбы;
Рh - ход резьбы

6. 1.4. Резьба на стержне и в отверстии

Под размером резьбы понимается значение его наружного диаметра (d),
который также называют номинальным диаметром резьбы
Наружная резьба –
резьба на стержне
Внутренняя резьба –
резьба в отверстии

7. 1.5. Условное изображение резьбы

Резьбу на стержне (наружную) изображают сплошными основными
линиями по наружному диаметру резьбы d и сплошными тонкими линиями по
внутреннему диаметру d1.
Резьбу в отверстии (внутреннюю) изображают сплошными основными
линиями по внутреннему диаметру резьбы d1 и сплошными тонкими линиями
по наружному диаметру d.
Цилиндрическая резьба
Коническая резьба

8. 2. Виды резьб

9. 2.1. Обозначения резьб

10. Нарезка наружной резьбы плашкой

11. Нарезка внутренней резьбы метчиком

12. Изображение элементов резьбы (фаски, сбег резьбы)

13. Изображение элементов резьбы (проточки)

14.

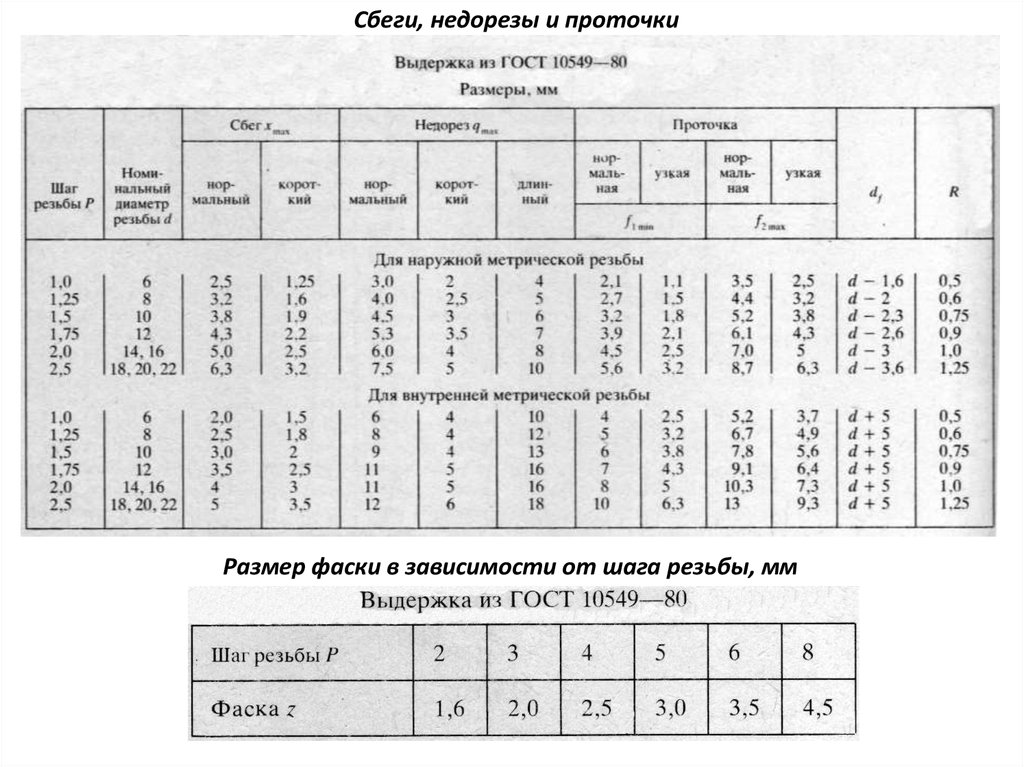

Сбеги, недорезы и проточки
Размер фаски в зависимости от шага резьбы, мм

15.

4. Практическое упражнение
