Основные методы анализа линейных электрических цепей постоянного тока

1.

Основные методы анализа линейных электрических цепей
постоянного тока
1.
Общие положения и определения. Элементы цепей и их
характеристики
a
b
E,
RI
Ro
Источник
электрической
энергии
Соединительные
провода
Приемник
электрической
энергии
Электрическая цепь: а - принципиальная электрическая схема; б - блок схема

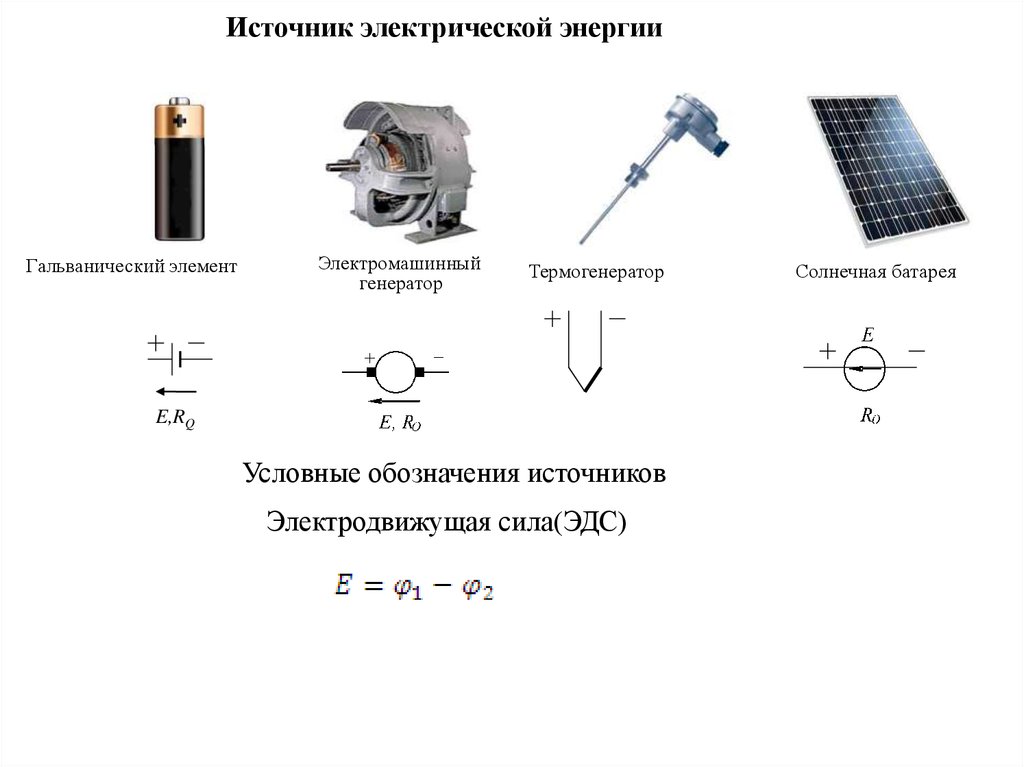

2.

Источник электрической энергии
Гальванический элемент
Электромашинный
генератор
Термогенератор
E,RQ
Условные обозначения источников
Электродвижущая сила(ЭДС)
Солнечная батарея

3.

R
характеристика источника
тока
Условное изображение нагрузки

4.

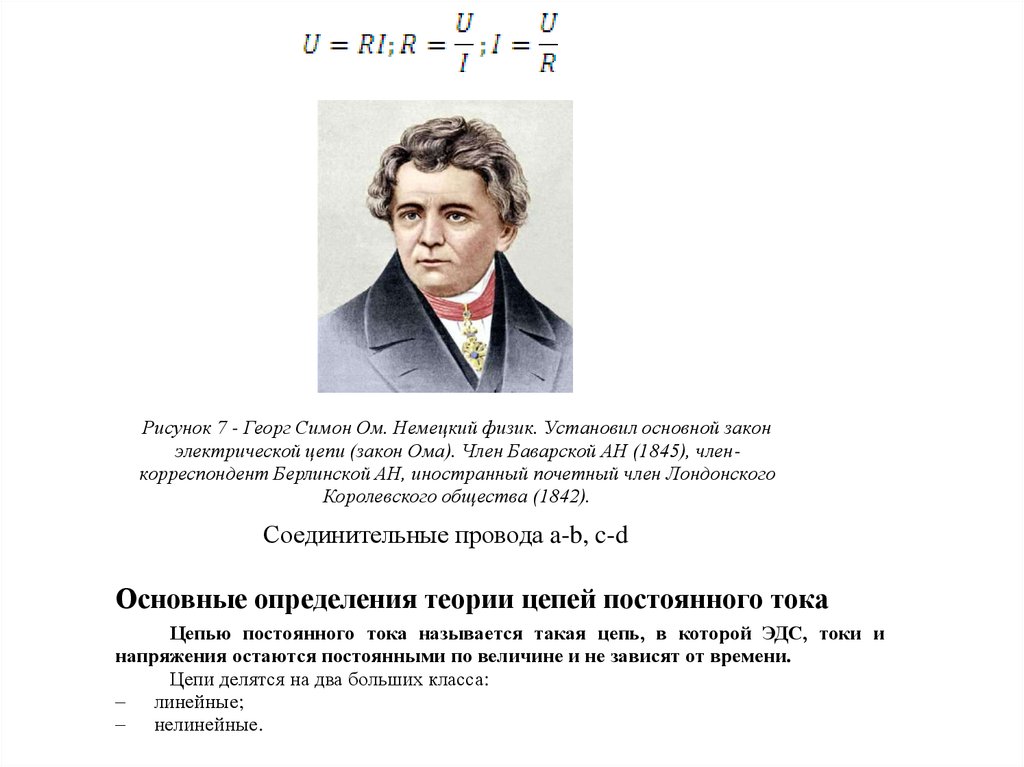

Рисунок 7 - Георг Симон Ом. Немецкий физик. Установил основной закон
электрической цепи (закон Ома). Член Баварской АН (1845), членкорреспондент Берлинской АН, иностранный почетный член Лондонского
Королевского общества (1842).
Соединительные провода a-b, c-d
Основные определения теории цепей постоянного тока
Цепью постоянного тока называется такая цепь, в которой ЭДС, токи и
напряжения остаются постоянными по величине и не зависят от времени.
Цепи делятся на два больших класса:
линейные;
нелинейные.
