Общая информация по бизнесу неорганических пигментов

1. Общая информация по бизнесу неорганических пигментов

IPG-M-CCC

2. Химические полупродукты – Неорганические пигменты Глава бизнес направления:Вольфганг Шмитц

Мировой производитель
железоокисных
пигментов с широкой
палитрой продуктов.
Окрашивание таких
материалов, как
– Кровельная черепица и
брусчатка
– Лакокрасочные
покрытия
Bayferrox
всемирный брэнд в
области
железоокисных
пигментов
®
KTM englisch • Slide No. 2
– Пластик и бумага
– Специальные области
применения: тонеры
для картриджей,
адсорберы для
мышьяка,
катализаторы
IPG-M-CCC

3.

Бизнес направление - неорганические пигменты
Местонахождение
производств
1,500 человек занято в производстве
железоокисных пигментов, 820 из них
работают в г. Юрдинген/Германия
Глава направления:
Вольфганг Шмитц
IPG
Geb. R 54
Lanxess Deutschland GmbH
47829 Uerdingen
Tel. + 49 21 51 88 51 11
Fax + 49 21 51 88 96 95 111
wolfgang.schmitz5@
lanxess.com
Мы хотим, чтобы марка Bayferrox® оставалась
маркой номер один для наших клиентов.
Производя более 280,000 тонн, мы являемся
самым большим в мире поставщиком
железоокисного
пигмента
Bayferrox®
и
хромоксидных
пигментов.
Мы
хотим
удерживать это ведущее положение на рынке,
предлагая нашим клиентам индивидуальное
решение их запросов и проблем.
KTM englisch • Slide No. 3
IPG-M-CCC

4.

Ланксесс Места производства пигментов
Pittsburgh
(Imperial) USA
New Martinsville
USA
Uerdingen D
Branston
(Hawley) UK
Черный цвет: синтез
Оранжевый цвет:смешивание
Shanghai (BSP)
China
Europigments
E
Homebush Bay (Sydney)
(BHPL) AUS
Porto Feliz BRA
KTM englisch • Slide No. 4
IPG-M-CCC

5.

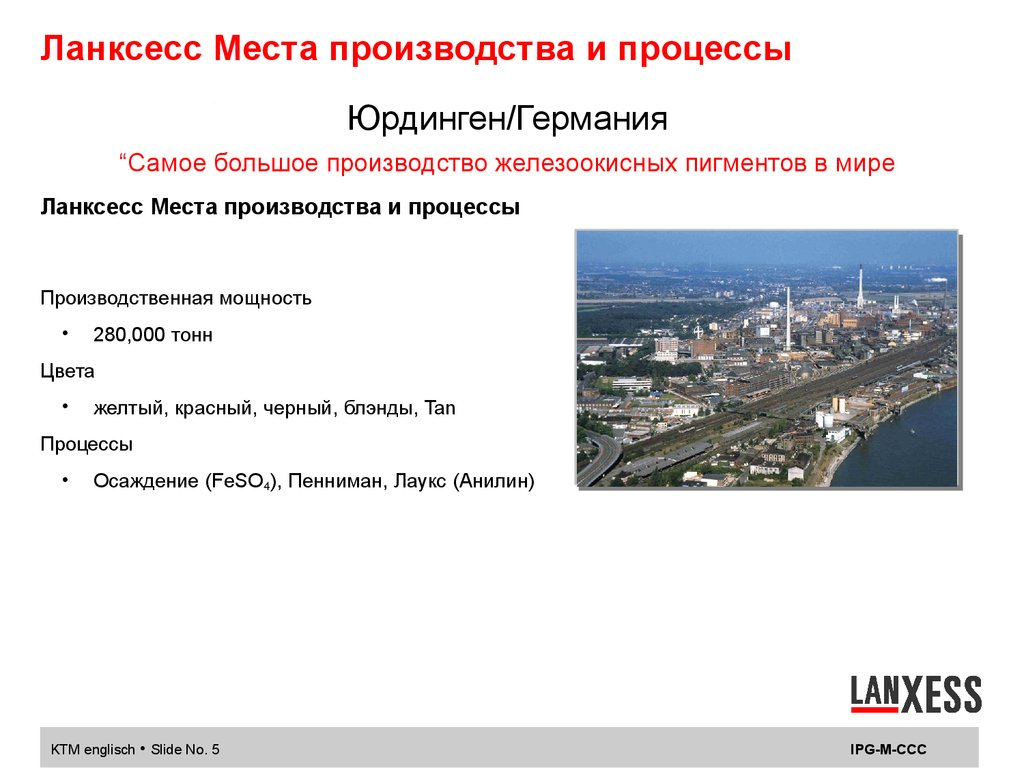

Ланксесс Места производства и процессы
Юрдинген/Германия
“Самое большое производство железоокисных пигментов в мире
Ланксесс Места производства и процессы
Производственная мощность
280,000 тонн
Цвета
желтый, красный, черный, блэнды, Tan
Процессы
Осаждение (FeSO4), Пенниман, Лаукс (Анилин)
KTM englisch • Slide No. 5
IPG-M-CCC

6.

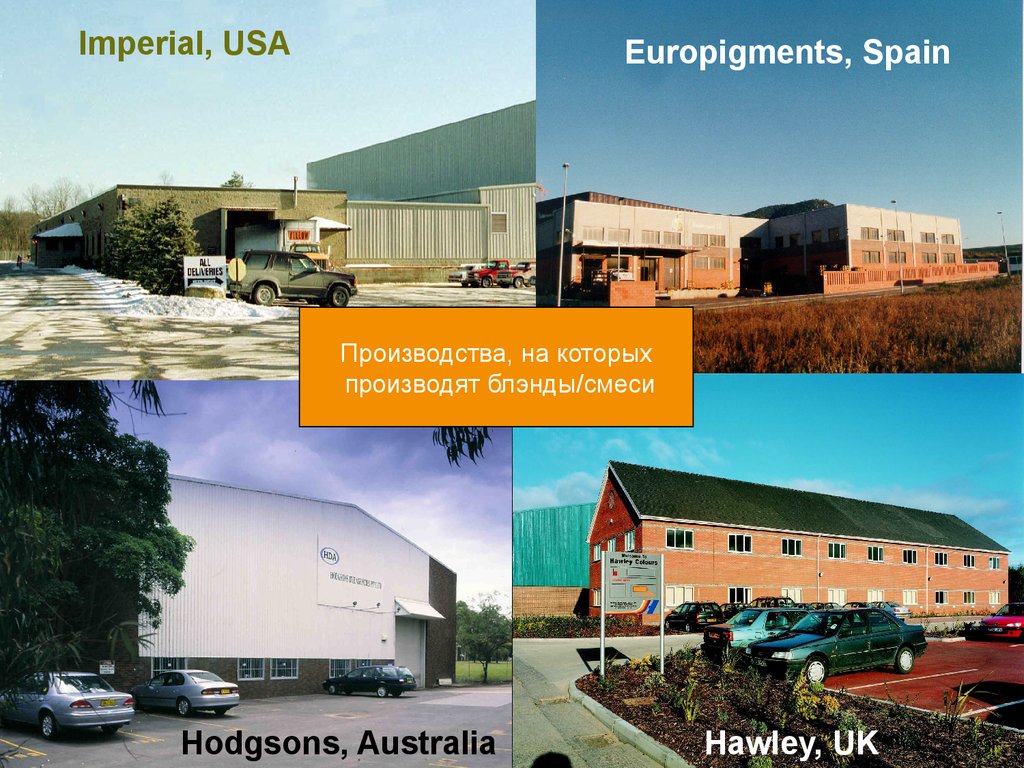

Imperial, USA
Europigments, Spain
Производства, на которых
производят блэнды/смеси
Hodgsons, Australia
KTM englisch • Slide No. 6
IPG-M-CCC
Hawley, UK

7. Общая информация по палитре продуктов

IPG-M-CCC

8.

Наши мировые брэнды
Байферрокс
Колотерм
Хромоксисдгрюн
Байоксид
Байскэйп
Наши региональные брэнды (Европа)
Шадеакрет
Интегра
Пурофер
Оксинед
KTM englisch • Slide No. 8
Иокс
Специальные
типы
Формирапид
Хоббиколор
Сларри
Гидрокол
Гидроферрокс
Флуинед
IPG-M-CCC

9.

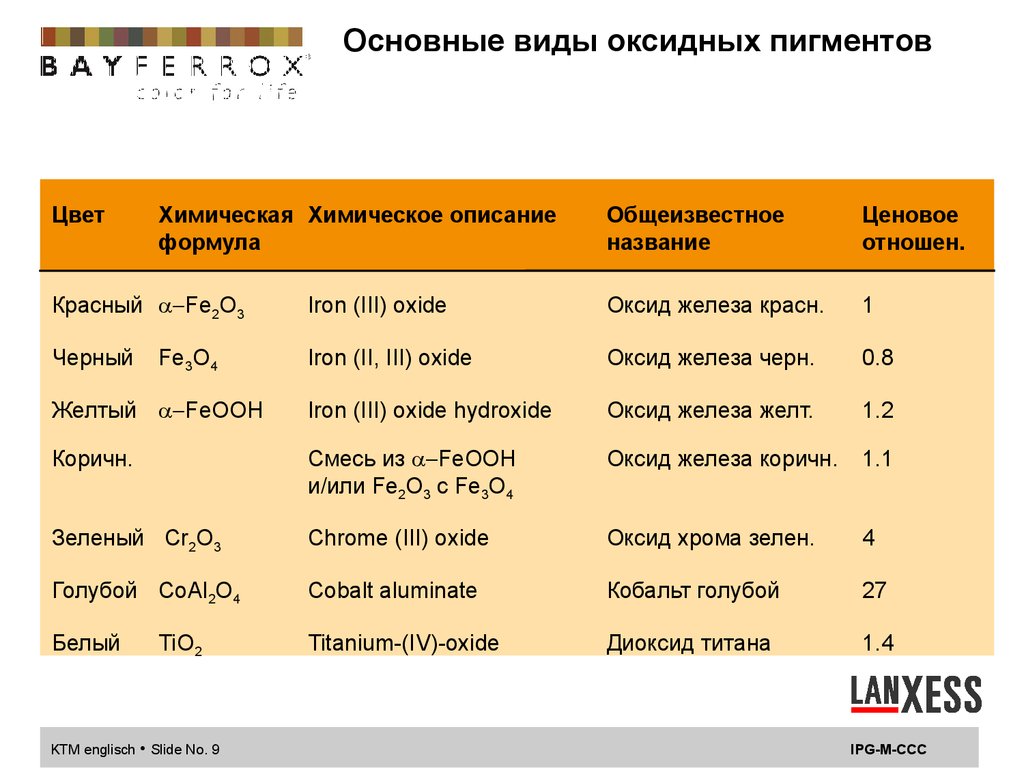

Основные виды оксидных пигментов
Цвет
Химическая Химическое описание
формула
Общеизвестное
название
Ценовое
отношен.
Красный Fe2O3
Iron (III) oxide
Оксид железа красн.
1
Черный
Iron (II, III) oxide
Оксид железа черн.
0.8
Желтый FeOOH
Iron (III) oxide hydroxide
Оксид железа желт.
1.2
Коричн.
Смесь из FeOOH
и/или Fe2O3 с Fe3O4
Оксид железа коричн.
1.1
Зеленый Cr2O3
Chrome (III) oxide
Оксид хрома зелен.
4
Голубой CoAl2O4
Cobalt aluminate
Кобальт голубой
27
Белый
Titanium-(IV)-oxide
Диоксид титана
1.4
Fe3O4
TiO2
KTM englisch • Slide No. 9
IPG-M-CCC

10.

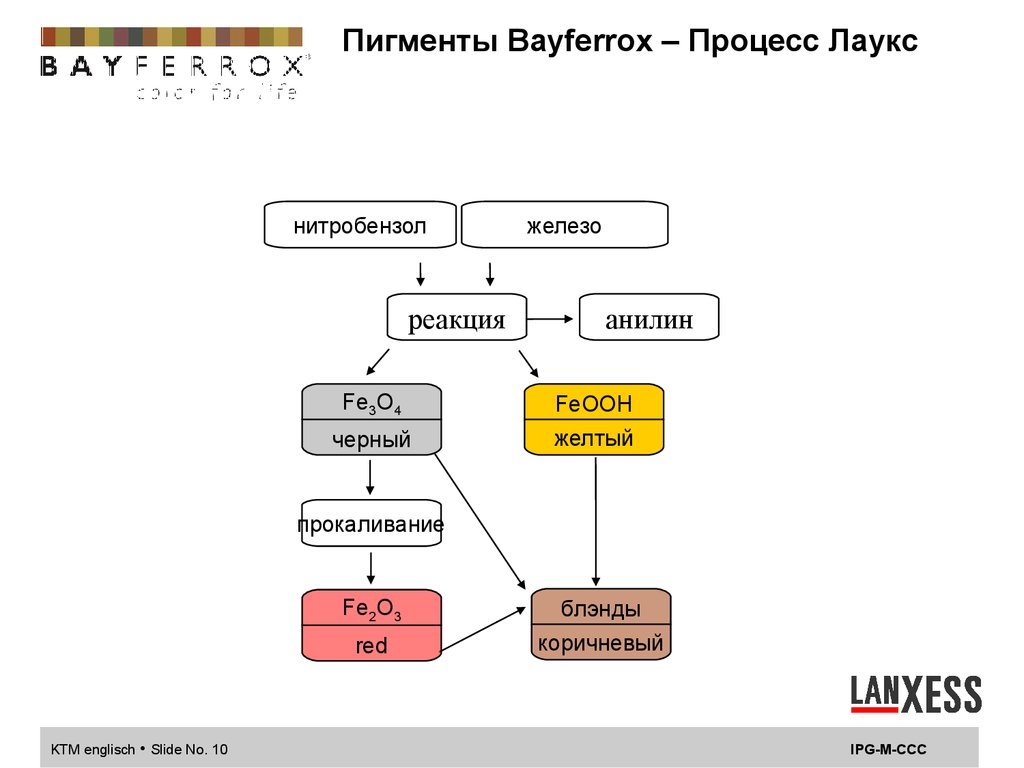

Пигменты Bayferrox – Процесс Лаукс
нитробензол
реакция
Fe3O4
черный
железо
анилин
FeOOH
желтый
прокаливание
Fe2O3
red
KTM englisch • Slide No. 10
блэнды
коричневый
IPG-M-CCC

11.

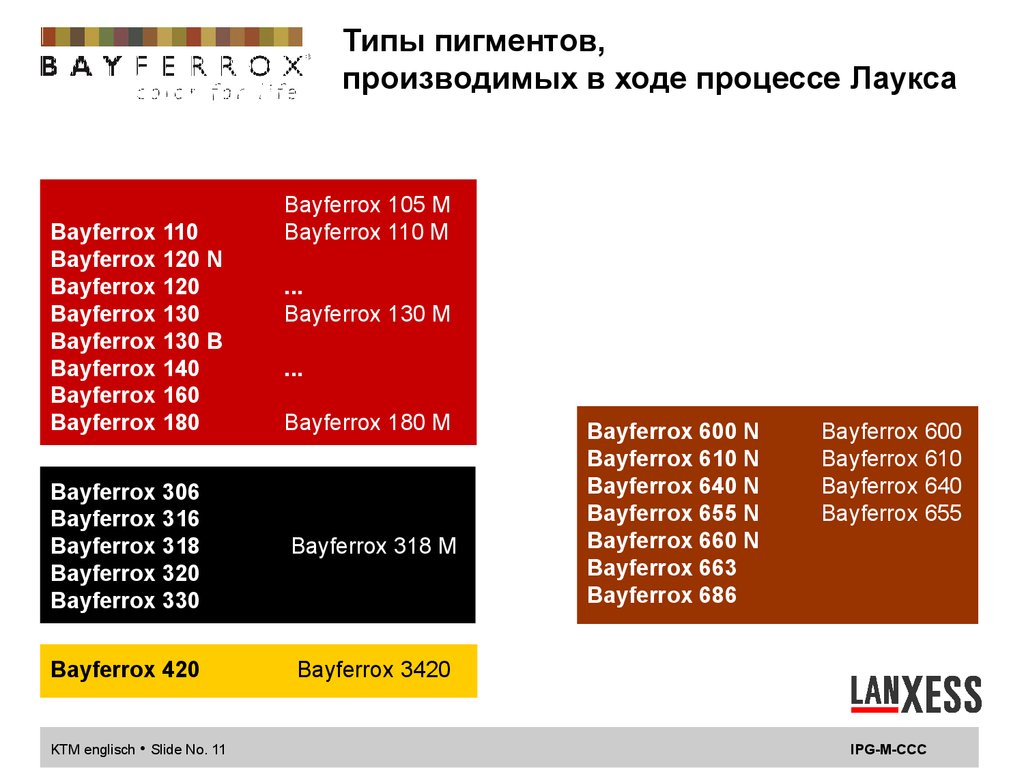

Типы пигментов,
производимых в ходе процессе Лаукса
Bayferrox 110
Bayferrox 120 N
Bayferrox 120
Bayferrox 130
Bayferrox 130 B
Bayferrox 140
Bayferrox 160
Bayferrox 180
Bayferrox 105 M
Bayferrox 110 M
...
Bayferrox 130 M
...
Bayferrox 180 M
Bayferrox 306
Bayferrox 316
Bayferrox 318
Bayferrox 320
Bayferrox 330
Bayferrox 318 M
Bayferrox 420
Bayferrox 3420
KTM englisch • Slide No. 11
Bayferrox 600 N
Bayferrox 610 N
Bayferrox 640 N
Bayferrox 655 N
Bayferrox 660 N
Bayferrox 663
Bayferrox 686
Bayferrox 600
Bayferrox 610
Bayferrox 640
Bayferrox 655
IPG-M-CCC

12.

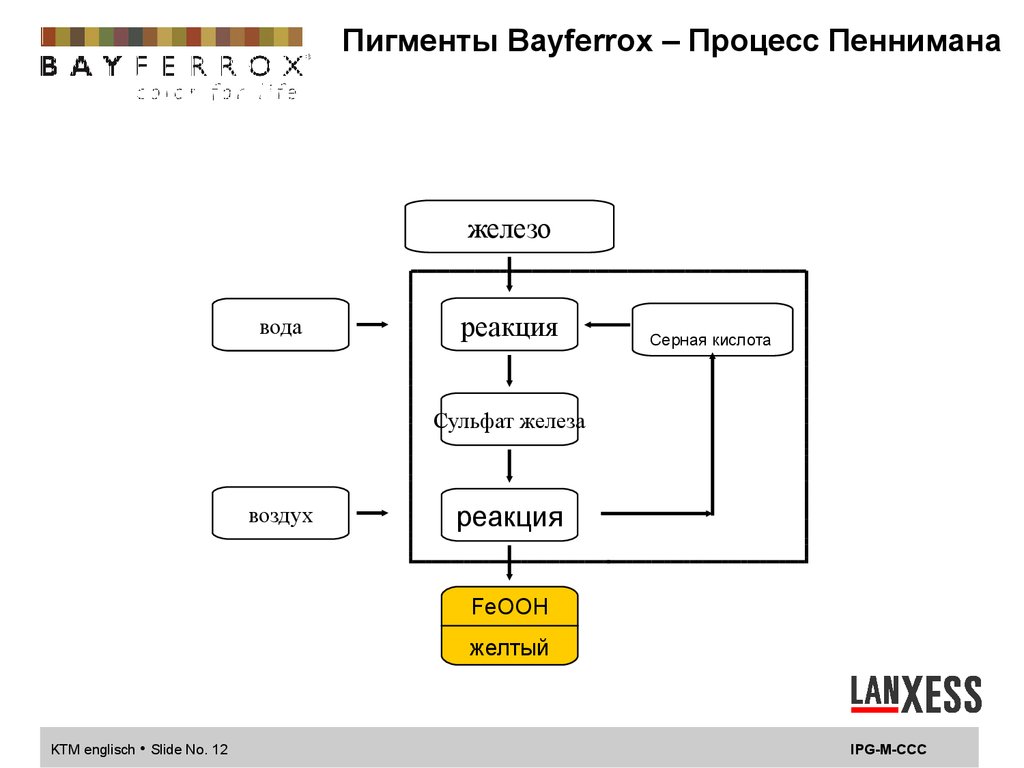

Пигменты Bayferroх – Процесс Пеннимана
железо
вода
реакция
Серная кислота
Сульфат железа
воздух
реакция
FeOOH
желтый
KTM englisch • Slide No. 12
IPG-M-CCC

13.

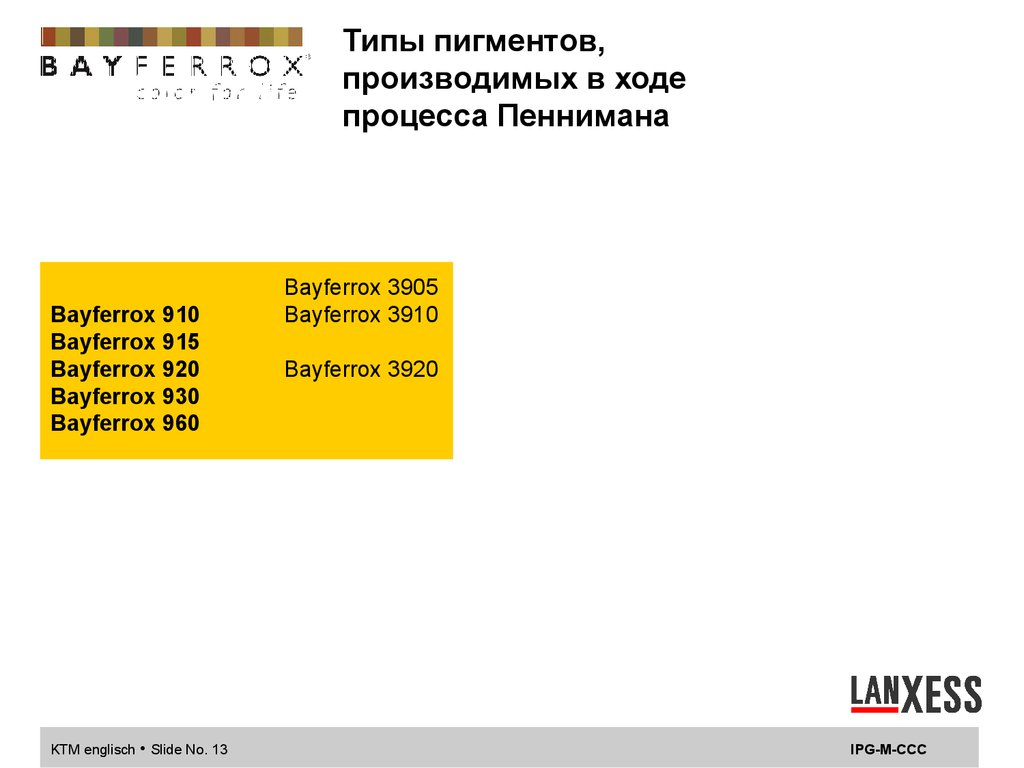

Типы пигментов,
производимых в ходе
процесса Пеннимана
Bayferrox 910
Bayferrox 915
Bayferrox 920
Bayferrox 930
Bayferrox 960
KTM englisch • Slide No. 13
Bayferrox 3905
Bayferrox 3910
Bayferrox 3920
IPG-M-CCC

14. Строительные материалы

Строительные материалы, в основе которых цемент
бетон
фиброцемент
строительный раствор
Строительные материалы, в основе которых известь
силикатные кирпичи
штукатурка
Строительные материалы, в основе которых глина
черепица
KTM englisch • Slide No. 14
IPG-M-CCC

15.

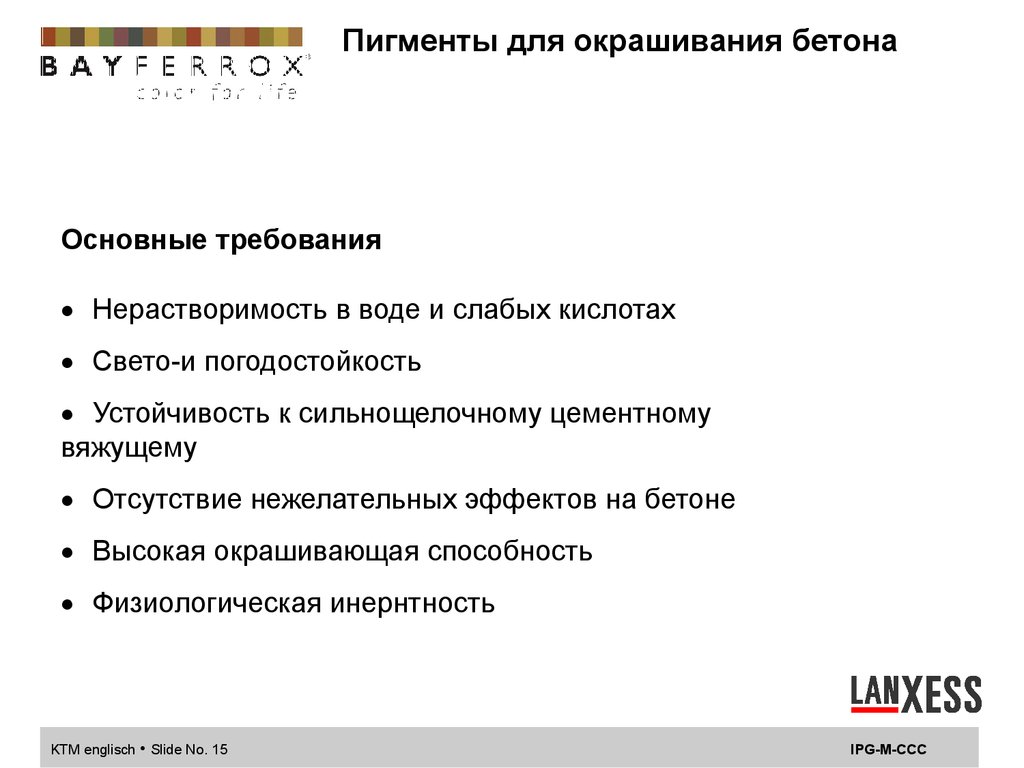

Пигменты для окрашивания бетона
Основные требования
Нерастворимость в воде и слабых кислотах
Свето-и погодостойкость
Устойчивость к сильнощелочному цементному
вяжущему
Отсутствие нежелательных эффектов на бетоне
Высокая окрашивающая способность
Физиологическая инернтность
KTM englisch • Slide No. 15
IPG-M-CCC

16.

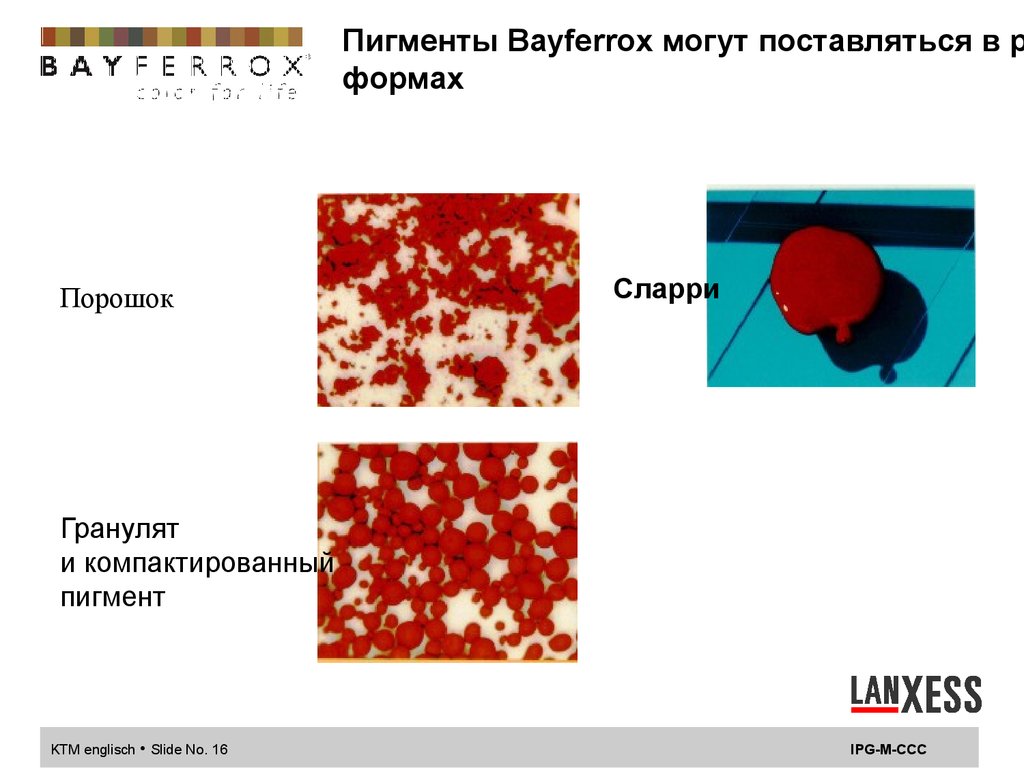

Пигменты Bayferrox могут поставляться в р
формах
Порошок
Сларри
Гранулят
и компактированный
пигмент
KTM englisch • Slide No. 16
IPG-M-CCC

17.

Пигменты, предназначенные для
производства строительных материалов
Пигменты-Грануляты
Пигменты-Компакты
Bayferrox 110 G
Bayferrox 120 NG
Bayferrox 130 G
Bayferrox 180 G
Bayferrox 110 C
Bayferrox 130 C
Bayferrox 920 G
Bayferrox 955 G
Bayferrox 960 G
Bayferrox 965 G
Bayferrox 920 C
Bayferrox 965 C
Bayferrox 318 G
Bayferrox 330 G
KTM englisch • Slide No. 17
Bayferrox 600 NG
Bayferrox 610 NG
Bayferrox 615 G
Bayferrox 655 NG
Bayferrox 660 NG
Bayferrox 663 G
Bayferrox 686 G
Bayferrox 318 C
Bayferrox 330 C
IPG-M-CCC

18.

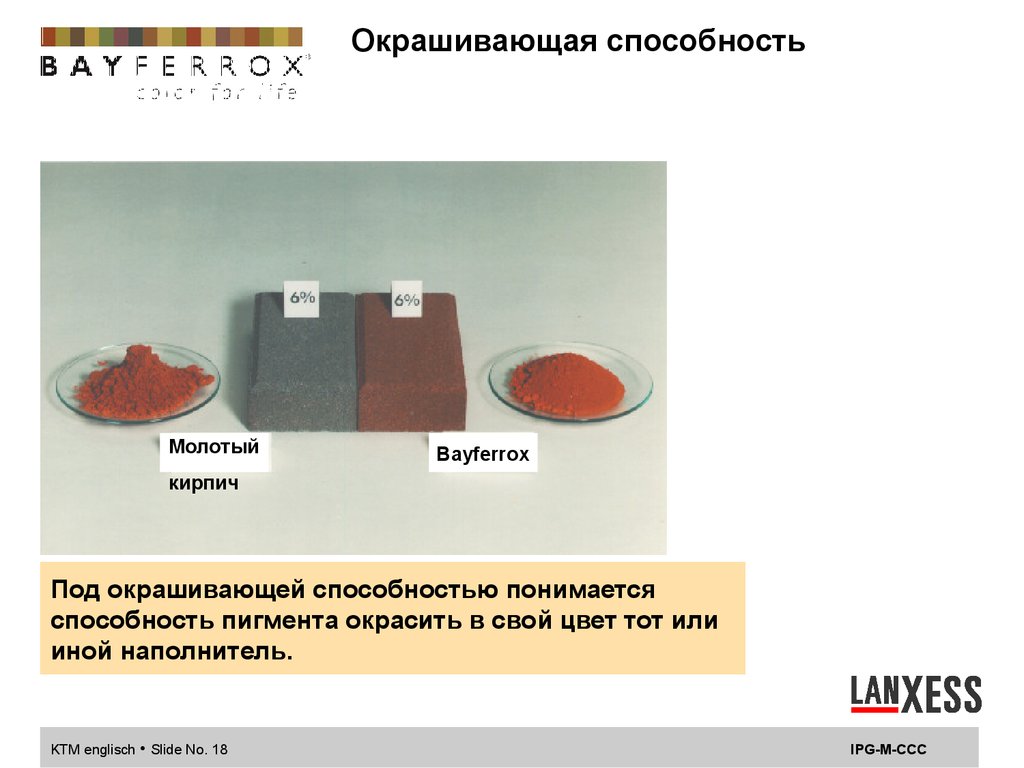

Окрашивающая способность
Молотый
Bayferrox
кирпич
Под окрашивающей способностью понимается
способность пигмента окрасить в свой цвет тот или
иной наполнитель.
KTM englisch • Slide No. 18
IPG-M-CCC

19.

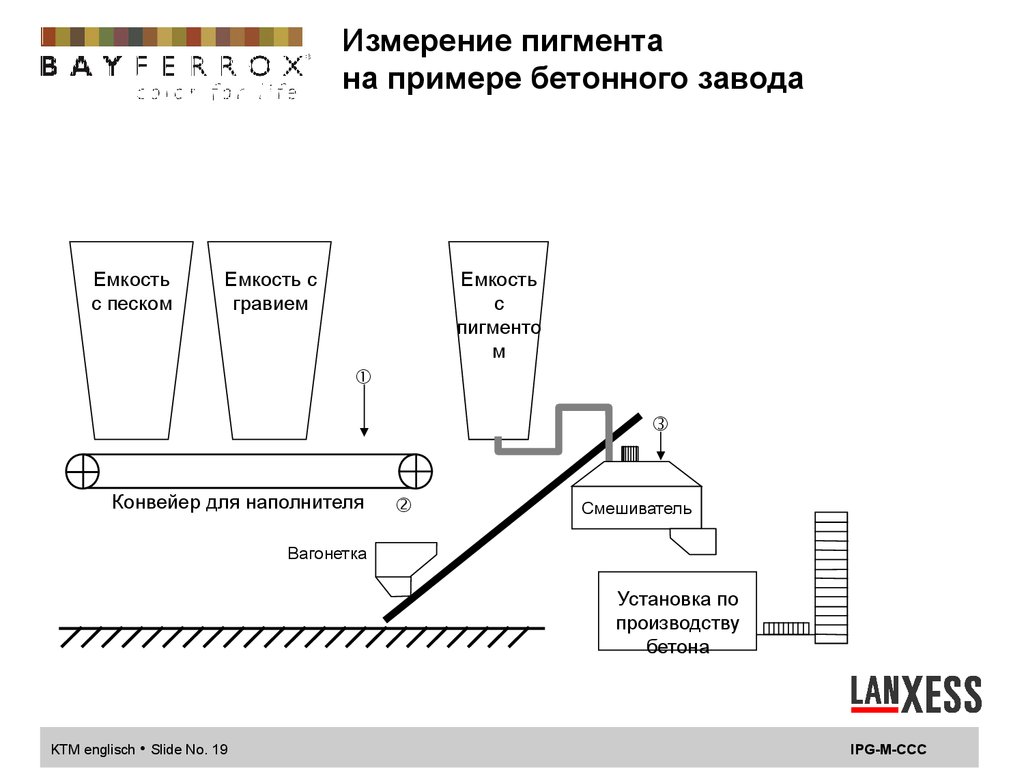

Измерение пигмента
на примере бетонного завода
Емкость
с песком
Емкость с
гравием
Емкость
с
пигменто
м
Конвейер для наполнителя
Смешиватель
Вагонетка
Установка по
производству
бетона
KTM englisch • Slide No. 19
IPG-M-CCC

20.

Возможности пигментного дозирования
Сухое дозирование
порошок
гранулят
объем
вес
-вращающая лопасть под. мех-ма
-
шнек
вибрационный лоток
механические весы
электронные весы
Влажное дозирование
Свободно текущие водные
суспензии низкой вязкости
Пасты на водной основе
с высокой вязкостью
KTM englisch • Slide No. 20
объем
- измеряющий цилиндр
- поршневой насос
вес
- механические весы
- электронные весы
IPG-M-CCC

21.

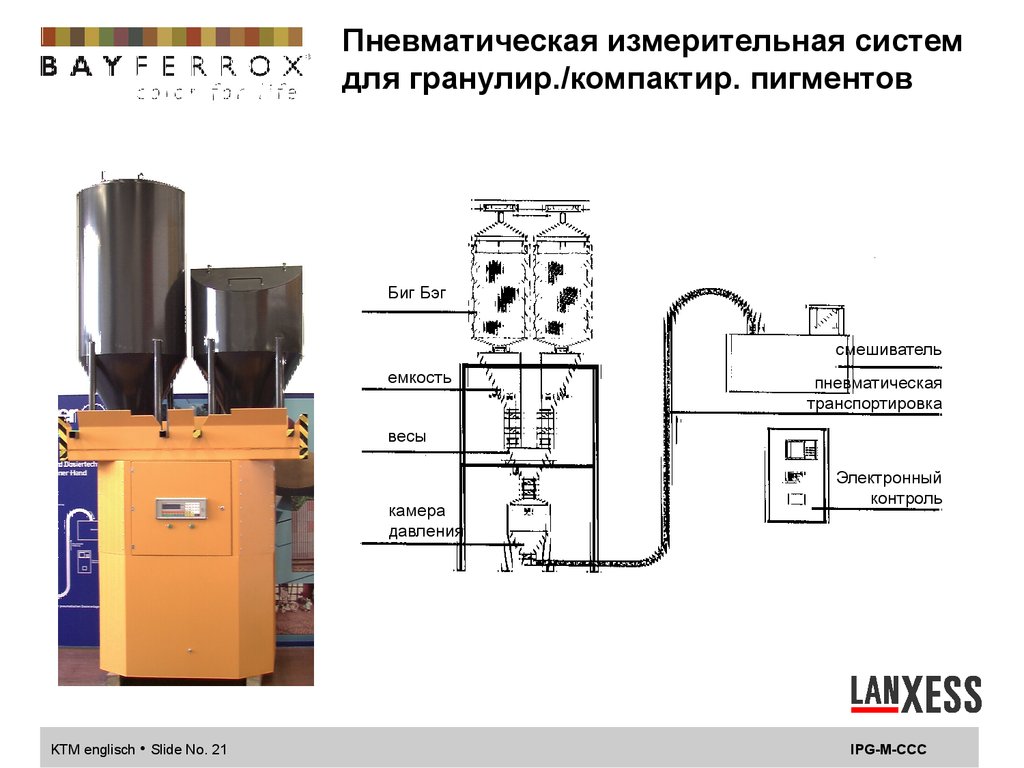

Пневматическая измерительная систем
для гранулир./компактир. пигментов
Биг Бэг
смешиватель
емкость
пневматическая
транспортировка
весы
камера
давления
KTM englisch • Slide No. 21
Электронный
контроль
IPG-M-CCC

22.

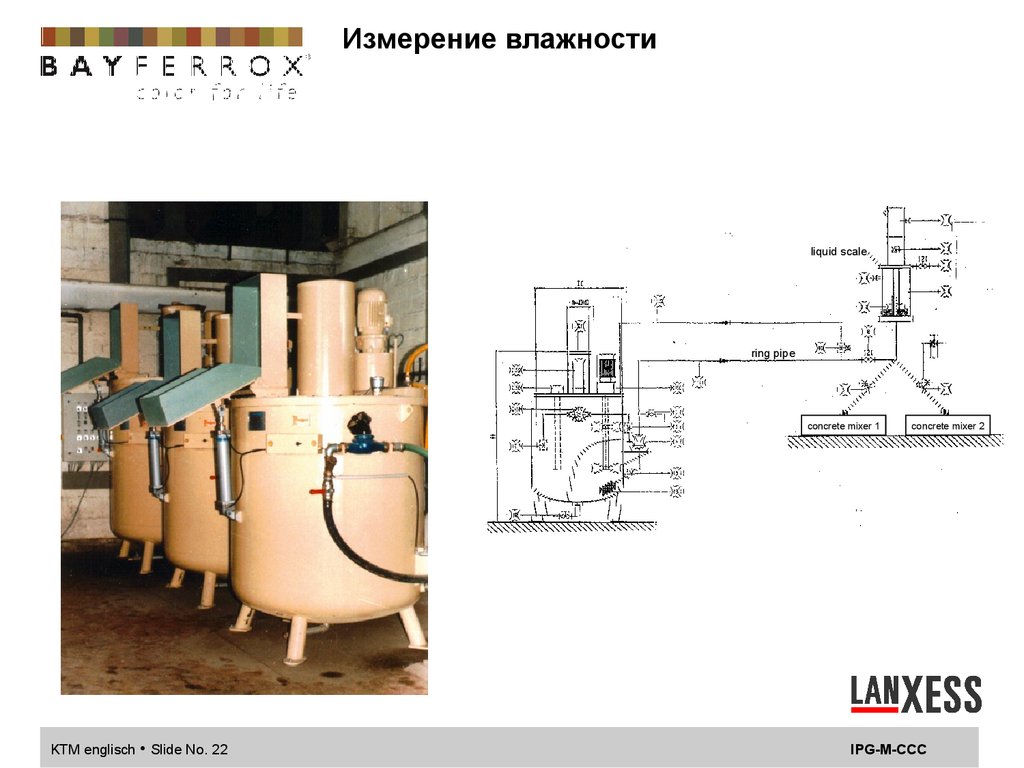

Измерение влажности
liquid scale
ring pipe
concrete mixer 1
KTM englisch • Slide No. 22
concrete mixer 2
IPG-M-CCC

23.

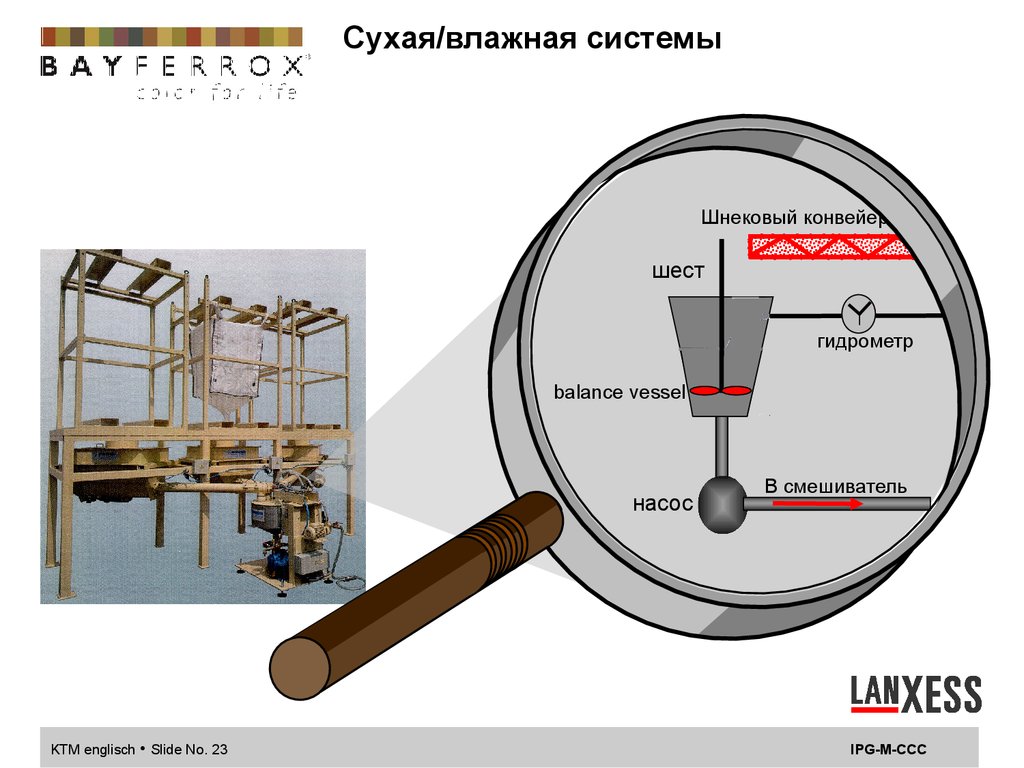

Сухая/влажная системы
Шнековый конвейер
шест
гидрометр
balance vessel
насос
KTM englisch • Slide No. 23
В смешиватель
IPG-M-CCC

24.

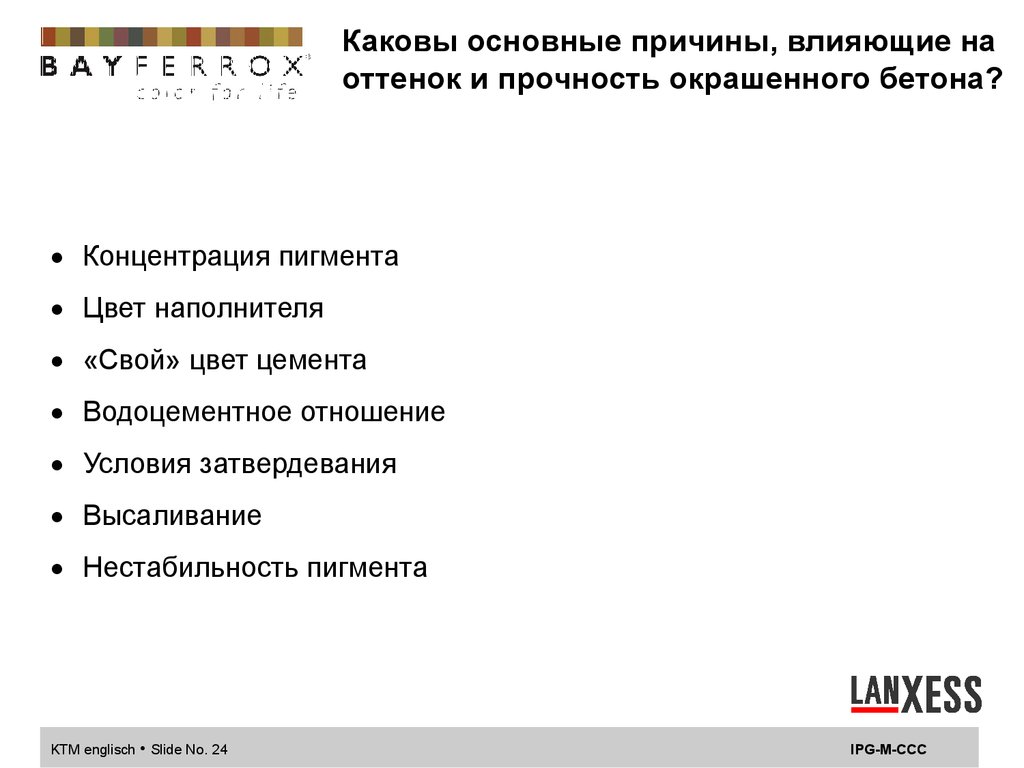

Каковы основные причины, влияющие на
оттенок и прочность окрашенного бетона?
Концентрация пигмента
Цвет наполнителя
«Свой» цвет цемента
Водоцементное отношение
Условия затвердевания
Высаливание
Нестабильность пигмента
KTM englisch • Slide No. 24
IPG-M-CCC

25.

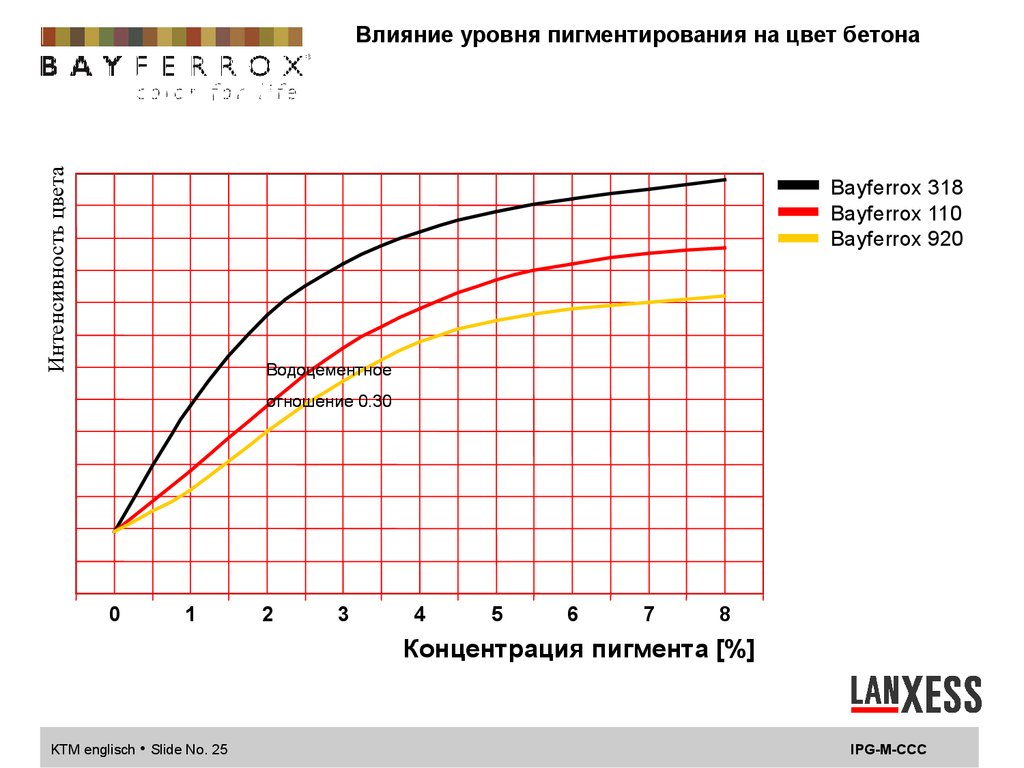

Интенсивность цвета
Влияние уровня пигментирования на цвет бетона
Bayferrox 318
Bayferrox 110
Bayferrox 920
Водоцементное
отношение 0.30
0
1
2
3
4
5
6
7
8
Концентрация пигмента [%]
KTM englisch • Slide No. 25
IPG-M-CCC

26.

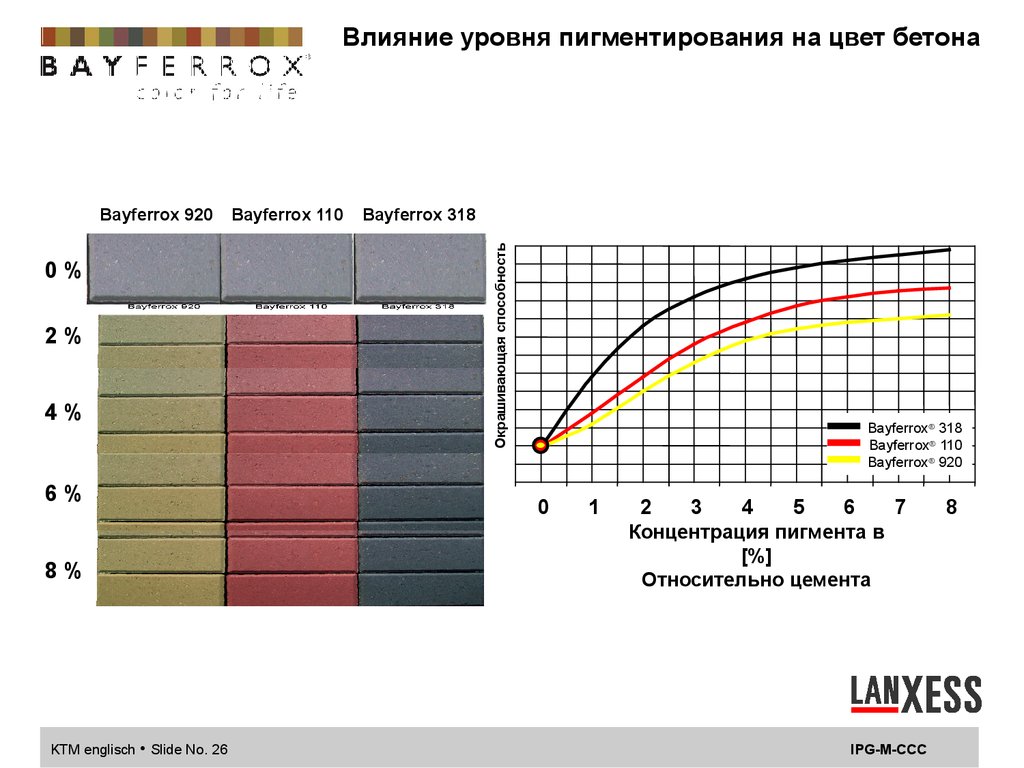

Влияние уровня пигментирования на цвет бетона
0%
2%
4%
6%
8%
KTM englisch • Slide No. 26
Bayferrox 110
Bayferrox 318
Окрашивающая способность
Bayferrox 920
Bayferrox 318
Bayferrox 110
Bayferrox 920
0
1
2
3
4
5
6
7
Концентрация пигмента в
[%]
Относительно цемента
IPG-M-CCC
8

27.

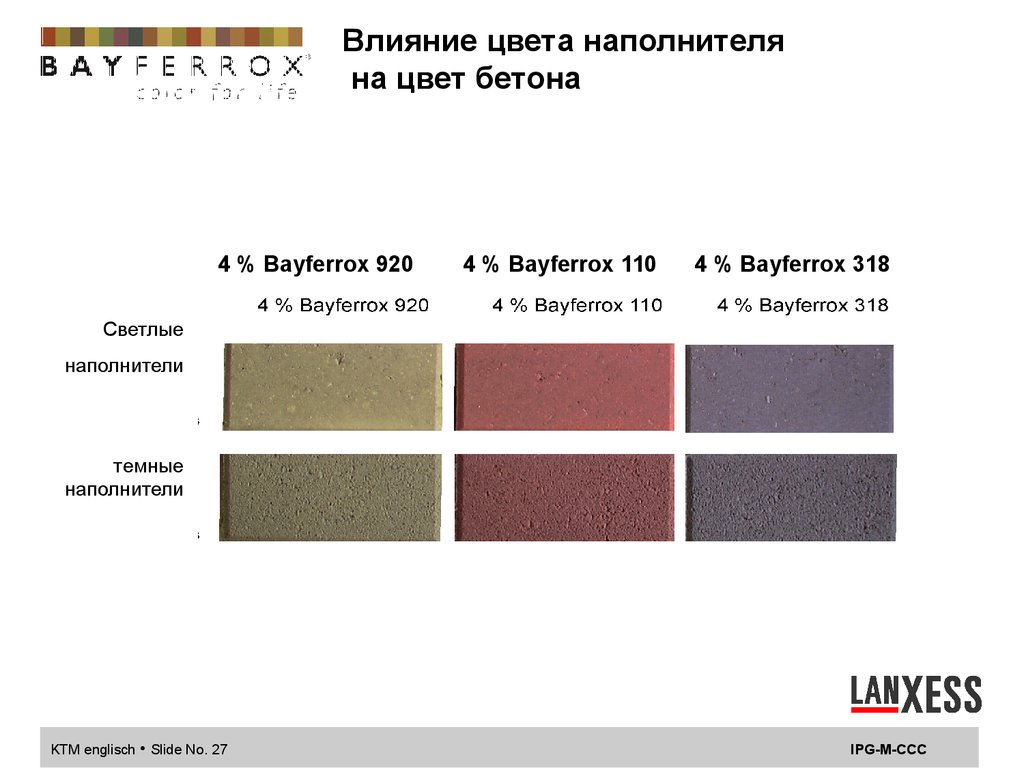

Влияние цвета наполнителя
на цвет бетона
4 % Bayferrox 920
4 % Bayferrox 110
4 % Bayferrox 318
Светлые
наполнители
темные
наполнители
KTM englisch • Slide No. 27
IPG-M-CCC

28.

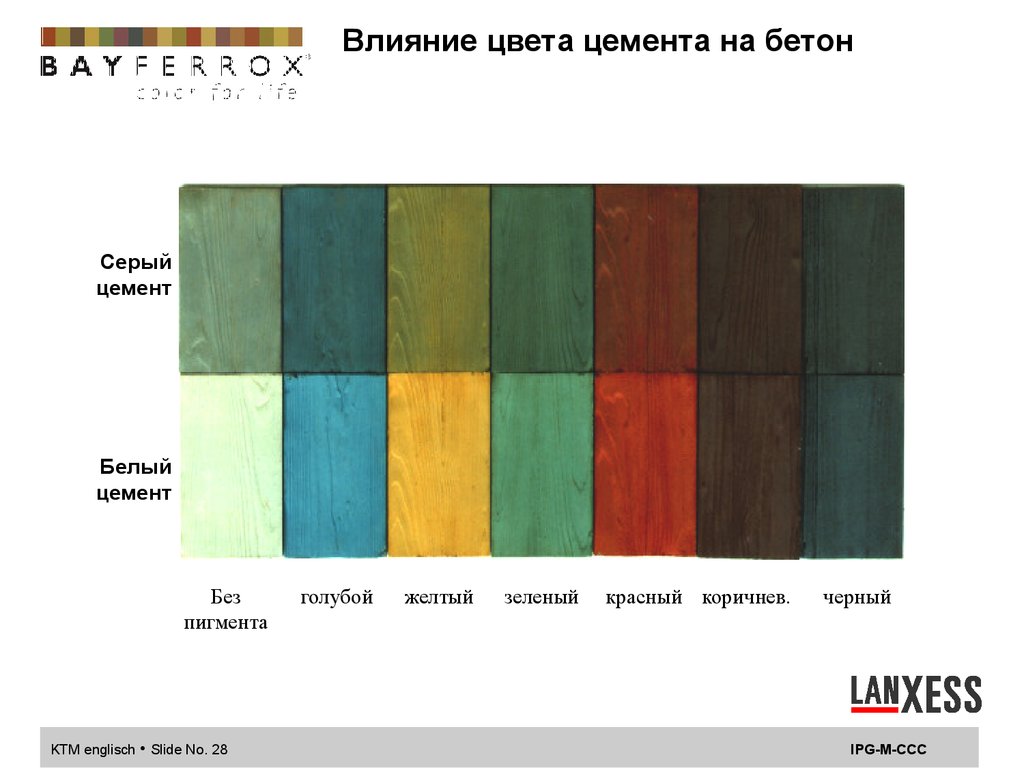

Влияние цвета цемента на бетон
Серый
цемент
Белый
цемент
Без
пигмента
KTM englisch • Slide No. 28
голубой
желтый
зеленый
красный коричнев.
черный
IPG-M-CCC

29.

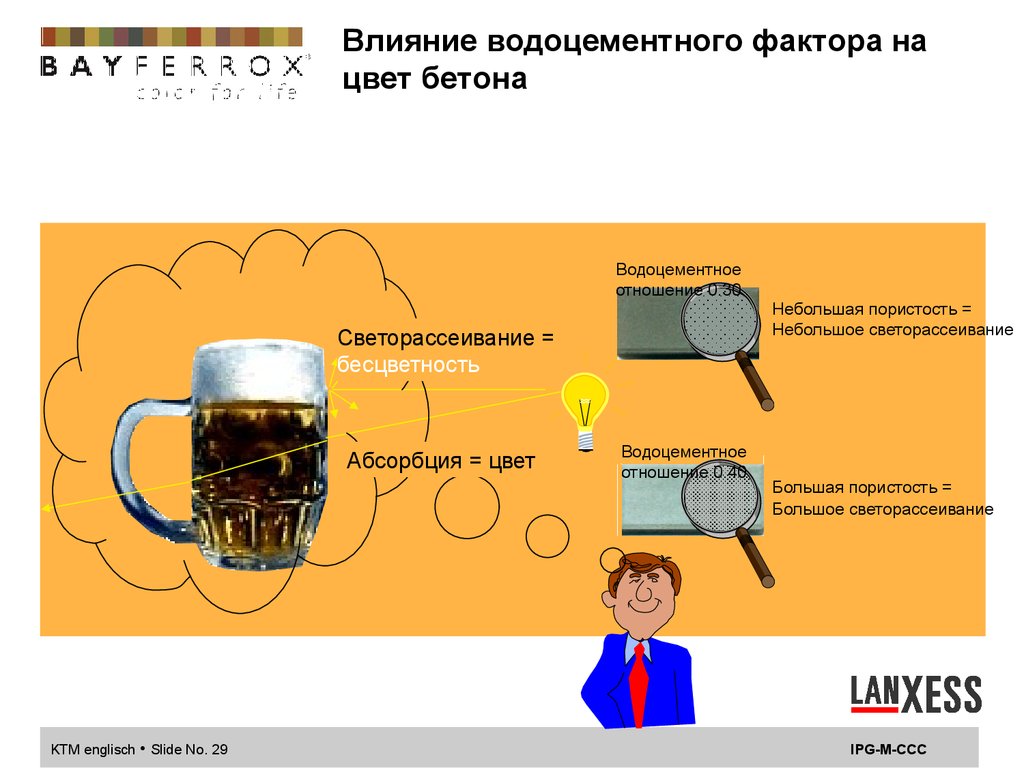

Влияние водоцементного фактора на
цвет бетона
W/Z 0,30
W/Z Водоцементное
0,35
W/Z 0,40
отношение 0.30
unpigmentiert
4 % Bayferrox 130
KTM englisch • Slide No. 29
Небольшая пористость =
Небольшое светорассеивание
Светорассеивание =
бесцветность
Абсорбция = цвет
Водоцементное
отношение 0.40
Большая пористость =
Большое светорассеивание
IPG-M-CCC

30.

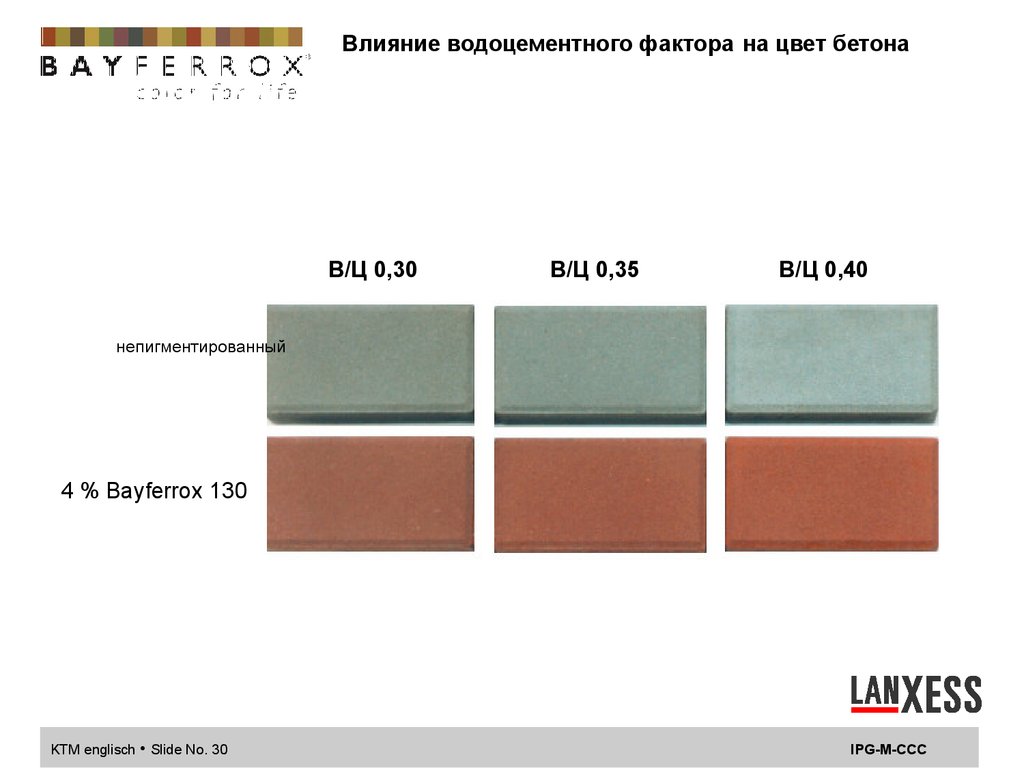

Влияние водоцементного фактора на цвет бетона
В/Ц 0,30
В/Ц 0,35
В/Ц 0,40
непигментированный
4 % Bayferrox 130
KTM englisch • Slide No. 30
IPG-M-CCC

31.

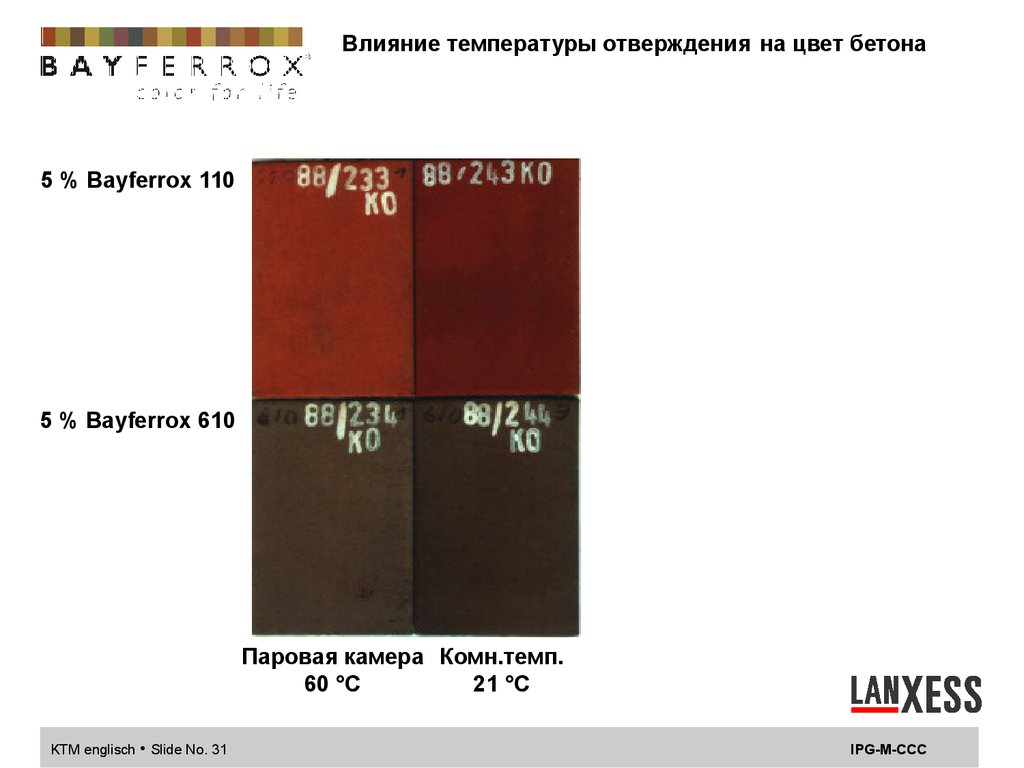

Влияние температуры отверждения на цвет бетона
5 % Bayferrox 110
5 % Bayferrox 610
Паровая камера Комн.темп.
60 °C
21 °C
KTM englisch • Slide No. 31
IPG-M-CCC

32.

Исчезновение известкового высаливания
Атмосферное воздействие
на протяжении 1 года
Атмосферное воздействие
на протяжении 14 дней
KTM englisch • Slide No. 32
IPG-M-CCC

33.

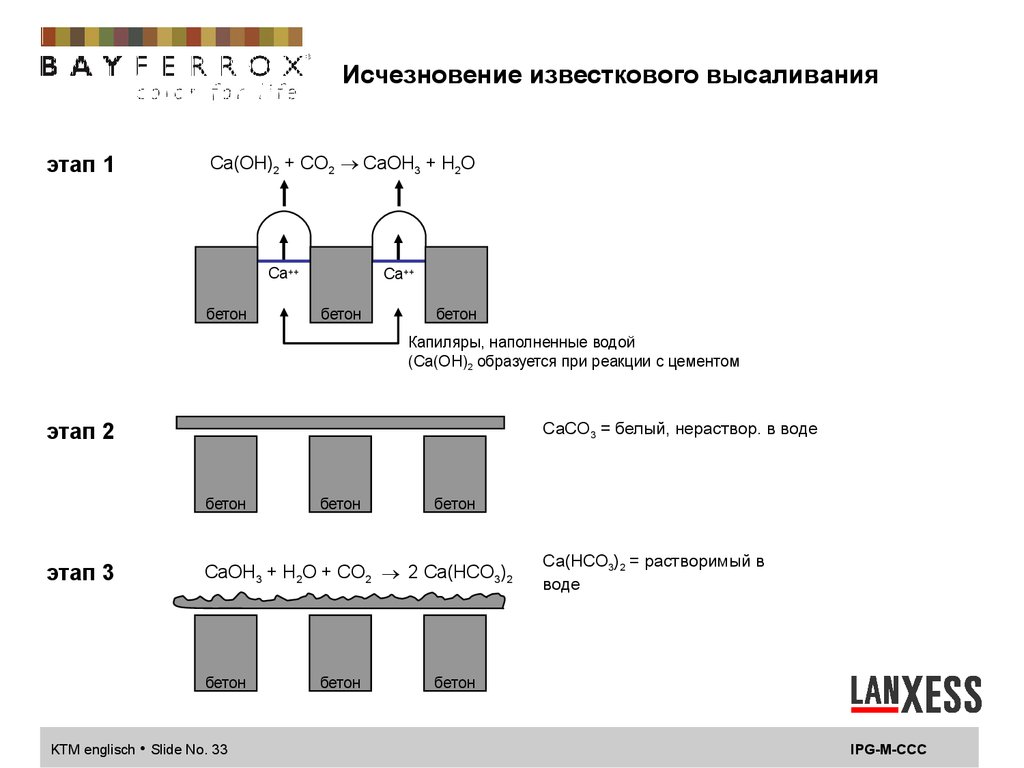

Исчезновение известкового высаливания
этап 1
Ca(OH)2 + CO2 CaOH3 + H2O
Ca++
бетон
Ca++
бетон
бетон
Капиляры, наполненные водой
(Ca(OH)2 образуется при реакции с цементом
CaCO3 = белый, нераствор. в воде
этап 2
бетон
этап 3
бетон
бетон
CaOH3 + H2O + CO2 2 Ca(HCO3)2
бетон
KTM englisch • Slide No. 33
бетон
Ca(HCO3)2 = растворимый в
воде
бетон
IPG-M-CCC

34.

Влияние погодных условий на различные пигменты (Крефе
Железоокисн.
пигмент
желтый
Железоокисный
Красный
пигмент
Metal complex
pigment
Perylene carbon
acid derivative
Naphtol
AS pigment
Naphtol
AS pigment
Фталоцианин.
голубой
Antra quinone
pigment
Ультрамарин.
голубой
Фталацианин.
зеленый
Марганцевый
reference weathered
tile
sample tile
KTM englisch • Slide No. 34
голуб.
reference weathered
tile
sample tile
IPG-M-CCC

35.

Черный Bayferrox в сравнении с сажей
5.0 % Bayferrox черн
2.0 % Bayferrox черн
1.0 % сажа
0.7 % Bayferrox черн
1.4 % сажа
1.7 % сажа
непигментированный
24 месяца
Контрольный
после воздейст.
образец
морского климата
KTM englisch • Slide No. 35
IPG-M-CCC
