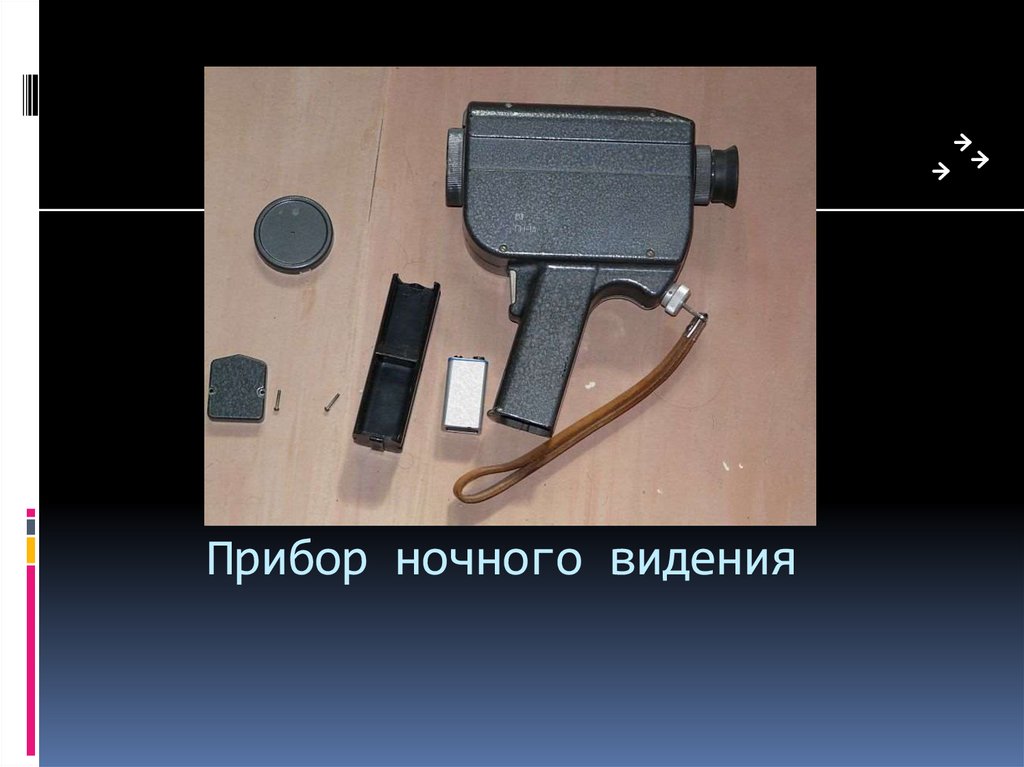

1. Прибор ночного видения

2.

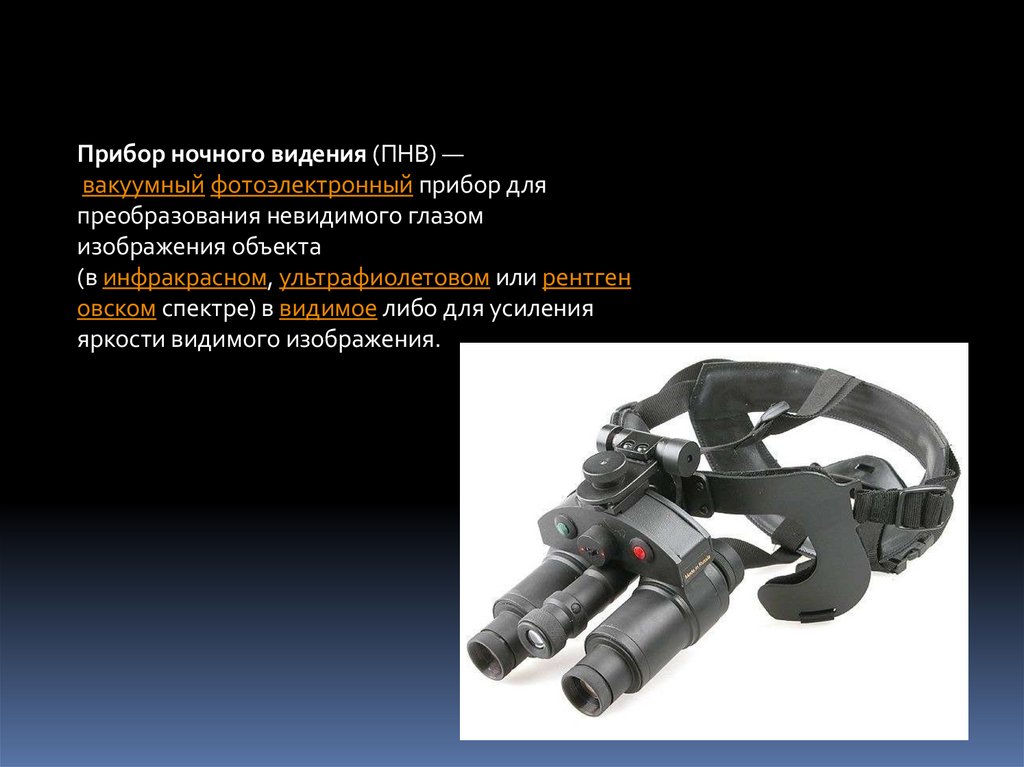

Прибор ночного видения (ПНВ) —
вакуумный фотоэлектронный прибор для
преобразования невидимого глазом
изображения объекта
(в инфракрасном, ультрафиолетовом или рентген
овском спектре) в видимое либо для усиления
яркости видимого изображения.

3.

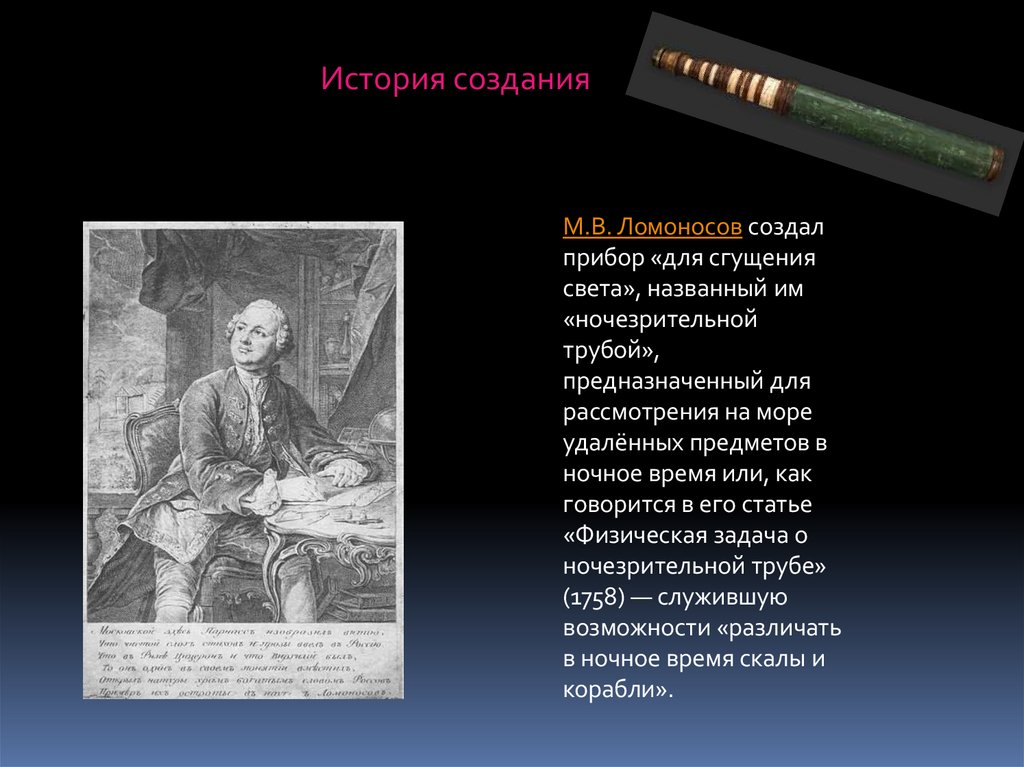

История создания
М.В. Ломоносов создал
прибор «для сгущения
света», названный им
«ночезрительной
трубой»,
предназначенный для
рассмотрения на море
удалённых предметов в
ночное время или, как
говорится в его статье
«Физическая задача о
ночезрительной трубе»
(1758) — служившую
возможности «различать
в ночное время скалы и
корабли».

4.

Типы ПНВ

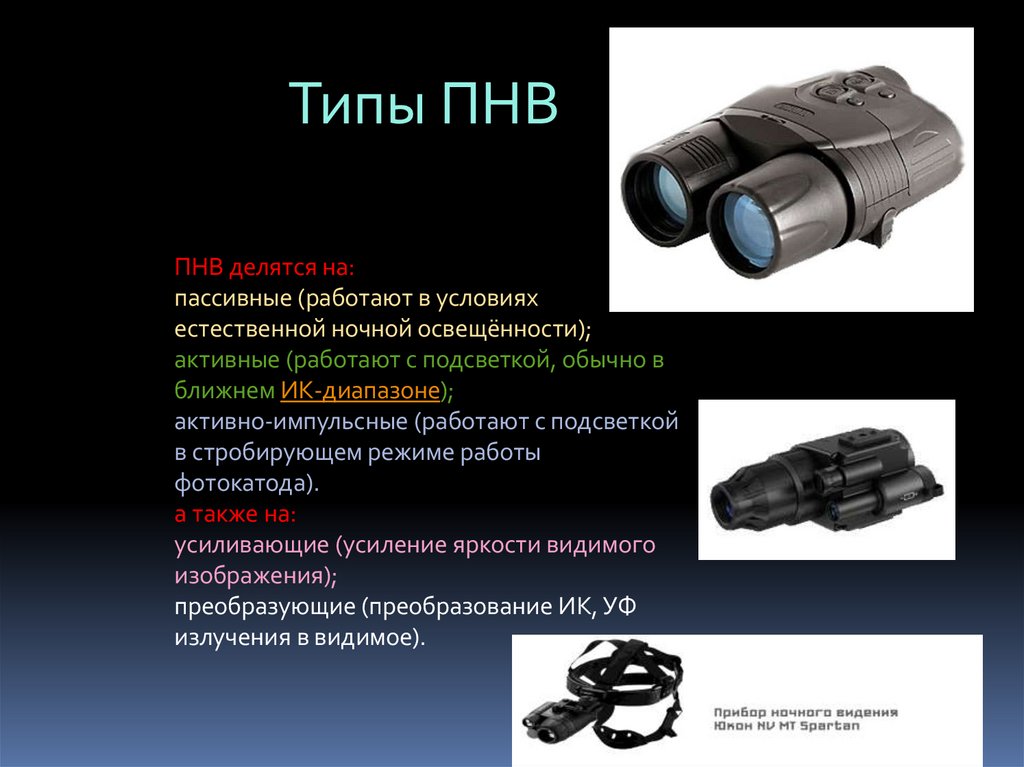

ПНВ делятся на:
пассивные (работают в условиях
естественной ночной освещённости);
активные (работают с подсветкой, обычно в
ближнем ИК-диапазоне);
активно-импульсные (работают с подсветкой
в стробирующем режиме работы
фотокатода).
а также на:
усиливающие (усиление яркости видимого
изображения);
преобразующие (преобразование ИК, УФ
излучения в видимое).

5.

ПНВ
Наблюдательный ПНВ состоит
из следующих основных
частей: объектива, приёмника
излучения, усилителя,
устройства отображения
изображения. Во многих
современных ПНВ роль
приёмника излучения,
усилителя средства
отображения усиленного
изображения
выполняет электроннооптический
преобразователь (ЭОП).
Оператор рассматривает
изображение на экране ЭОП
через окуляр. В качестве
приёмника может
использоваться ПЗС-матрица. В
этом случае оператор
наблюдает изображение на
экране монитора.

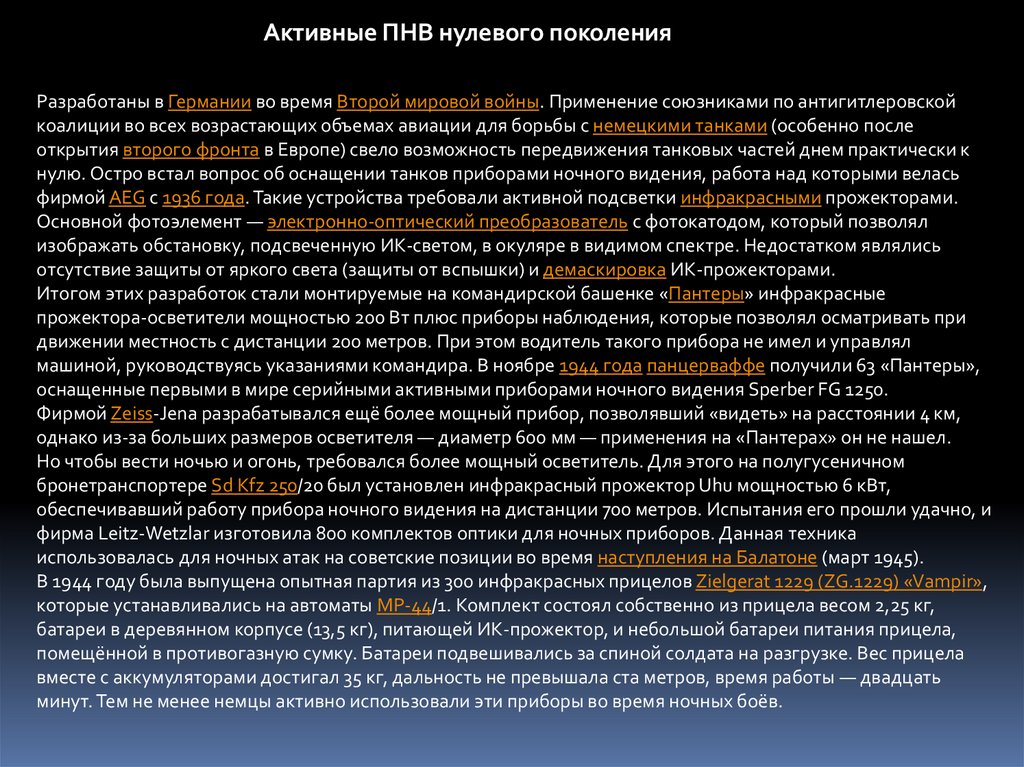

6.

Активные ПНВ нулевого поколения
Разработаны в Германии во время Второй мировой войны. Применение союзниками по антигитлеровской
коалиции во всех возрастающих объемах авиации для борьбы с немецкими танками (особенно после
открытия второго фронта в Европе) свело возможность передвижения танковых частей днем практически к
нулю. Остро встал вопрос об оснащении танков приборами ночного видения, работа над которыми велась
фирмой AEG с 1936 года. Такие устройства требовали активной подсветки инфракрасными прожекторами.
Основной фотоэлемент — электронно-оптический преобразователь с фотокатодом, который позволял
изображать обстановку, подсвеченную ИК-светом, в окуляре в видимом спектре. Недостатком являлись
отсутствие защиты от яркого света (защиты от вспышки) и демаскировка ИК-прожекторами.
Итогом этих разработок стали монтируемые на командирской башенке «Пантеры» инфракрасные
прожектора-осветители мощностью 200 Вт плюс приборы наблюдения, которые позволял осматривать при
движении местность с дистанции 200 метров. При этом водитель такого прибора не имел и управлял
машиной, руководствуясь указаниями командира. В ноябре 1944 года панцерваффе получили 63 «Пантеры»,
оснащенные первыми в мире серийными активными приборами ночного видения Sperber FG 1250.
Фирмой Zeiss-Jena разрабатывался ещё более мощный прибор, позволявший «видеть» на расстоянии 4 км,
однако из-за больших размеров осветителя — диаметр 600 мм — применения на «Пантерах» он не нашел.
Но чтобы вести ночью и огонь, требовался более мощный осветитель. Для этого на полугусеничном
бронетранспортере Sd Kfz 250/20 был установлен инфракрасный прожектор Uhu мощностью 6 кВт,
обеспечивавший работу прибора ночного видения на дистанции 700 метров. Испытания его прошли удачно, и
фирма Leitz-Wetzlar изготовила 800 комплектов оптики для ночных приборов. Данная техника
использовалась для ночных атак на советские позиции во время наступления на Балатоне (март 1945).
В 1944 году была выпущена опытная партия из 300 инфракрасных прицелов Zielgerat 1229 (ZG.1229) «Vampir»,
которые устанавливались на автоматы МР-44/1. Комплект состоял собственно из прицела весом 2,25 кг,
батареи в деревянном корпусе (13,5 кг), питающей ИК-прожектор, и небольшой батареи питания прицела,
помещённой в противогазную сумку. Батареи подвешивались за спиной солдата на разгрузке. Вес прицела
вместе с аккумуляторами достигал 35 кг, дальность не превышала ста метров, время работы — двадцать
минут. Тем не менее немцы активно использовали эти приборы во время ночных боёв.
