Артиллерийские приборы. Занятие 1. Оптические приборы. Приборы для технической и баллистической подготовки

1. ТЕМА 1. Артиллерийские приборы. ЗАНЯТИЕ 1. Оптические приборы. Приборы для технической и баллистической подготовки.

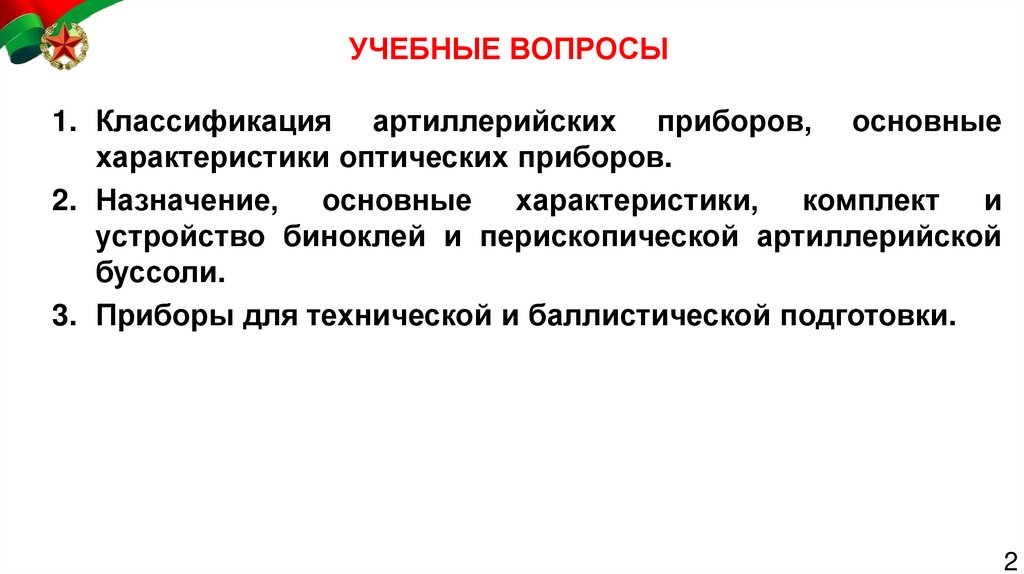

2. УЧЕБНЫЕ ВОПРОСЫ

1. Классификация артиллерийских приборов, основные
характеристики оптических приборов.
2. Назначение, основные характеристики, комплект и
устройство биноклей и перископической артиллерийской
буссоли.
3. Приборы для технической и баллистической подготовки.
2

3.

УЧЕБНЫЙ ВОПРОС № 1
КЛАССИФИКАЦИЯ
АРТИЛЛЕРИЙСКИХ ПРИБОРОВ,
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
ОПТИЧЕСКИХ ПРИБОРОВ
3

4.

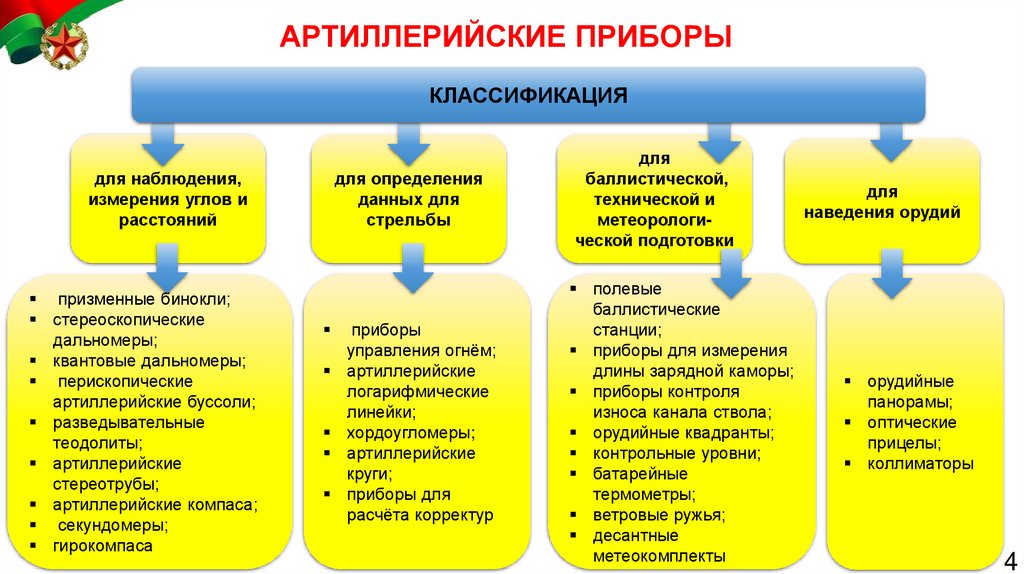

АРТИЛЛЕРИЙСКИЕ ПРИБОРЫ
КЛАССИФИКАЦИЯ
для определения
данных для
стрельбы
для наблюдения,
измерения углов и
расстояний
призменные бинокли;
стереоскопические
дальномеры;
квантовые дальномеры;
перископические
артиллерийские буссоли;
разведывательные
теодолиты;
артиллерийские
стереотрубы;
артиллерийские компаса;
секундомеры;
гирокомпаса
приборы
управления огнём;
артиллерийские
логарифмические
линейки;
хордоугломеры;
артиллерийские
круги;
приборы для
расчёта корректур
для
баллистической,
технической и
метеорологической подготовки
полевые
баллистические
станции;
приборы для измерения
длины зарядной каморы;
приборы контроля
износа канала ствола;
орудийные квадранты;
контрольные уровни;
батарейные
термометры;
ветровые ружья;
десантные
метеокомплекты
для
наведения орудий
орудийные
панорамы;
оптические
прицелы;
коллиматоры
4

5.

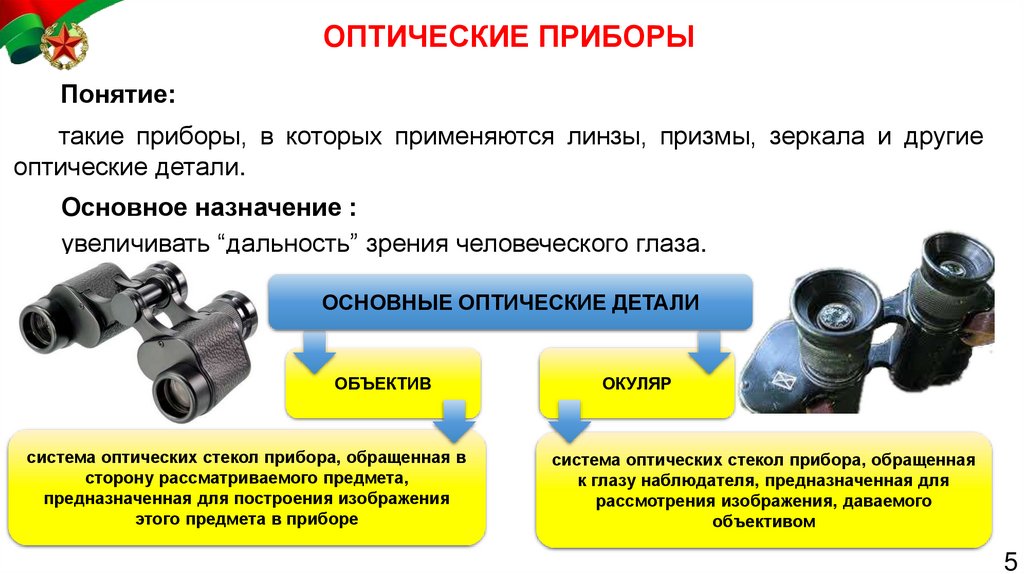

ОПТИЧЕСКИЕ ПРИБОРЫ
Понятие:
такие приборы, в которых применяются линзы, призмы, зеркала и другие
оптические детали.
Основное назначение :
увеличивать “дальность” зрения человеческого глаза.
ОСНОВНЫЕ ОПТИЧЕСКИЕ ДЕТАЛИ
ОБЪЕКТИВ
система оптических стекол прибора, обращенная в
сторону рассматриваемого предмета,
предназначенная для построения изображения
этого предмета в приборе
ОКУЛЯР
система оптических стекол прибора, обращенная
к глазу наблюдателя, предназначенная для
рассмотрения изображения, даваемого
объективом
5

6.

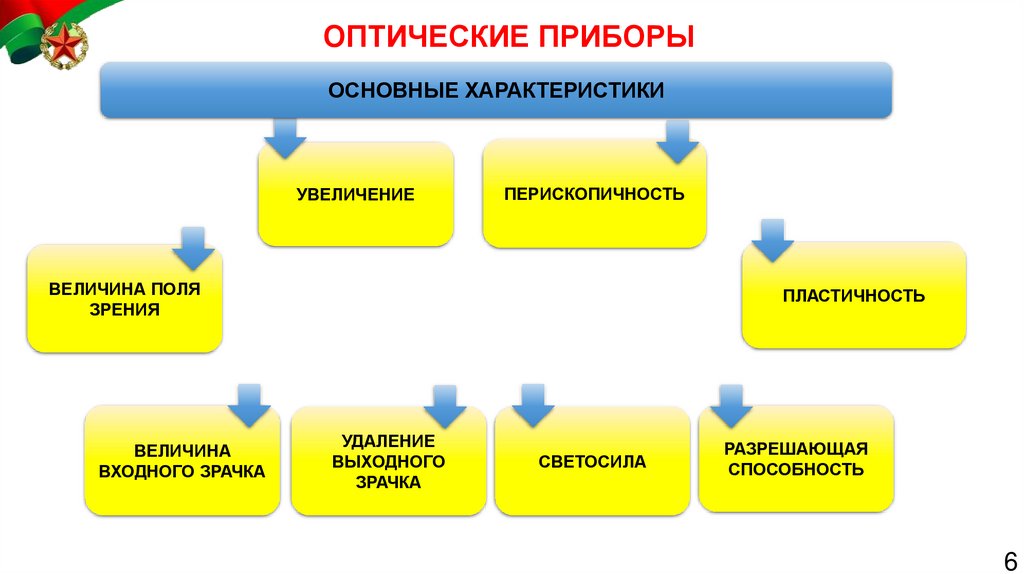

ОПТИЧЕСКИЕ ПРИБОРЫ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
УВЕЛИЧЕНИЕ
ПЕРИСКОПИЧНОСТЬ
ВЕЛИЧИНА ПОЛЯ
ЗРЕНИЯ
ВЕЛИЧИНА
ВХОДНОГО ЗРАЧКА
ПЛАСТИЧНОСТЬ
УДАЛЕНИЕ
ВЫХОДНОГО
ЗРАЧКА
СВЕТОСИЛА
РАЗРЕШАЮЩАЯ
СПОСОБНОСТЬ
6

7.

ОПТИЧЕСКИЕ ПРИБОРЫ
УВЕЛИЧЕНИЕ
Характеризуется
отношение величины изображения
предмета, видимого в прибор,
к величине изображения того же
предмета при наблюдении его
невооруженным глазом
КРАТНОСТЬЮ
7

8.

ОПТИЧЕСКИЕ ПРИБОРЫ

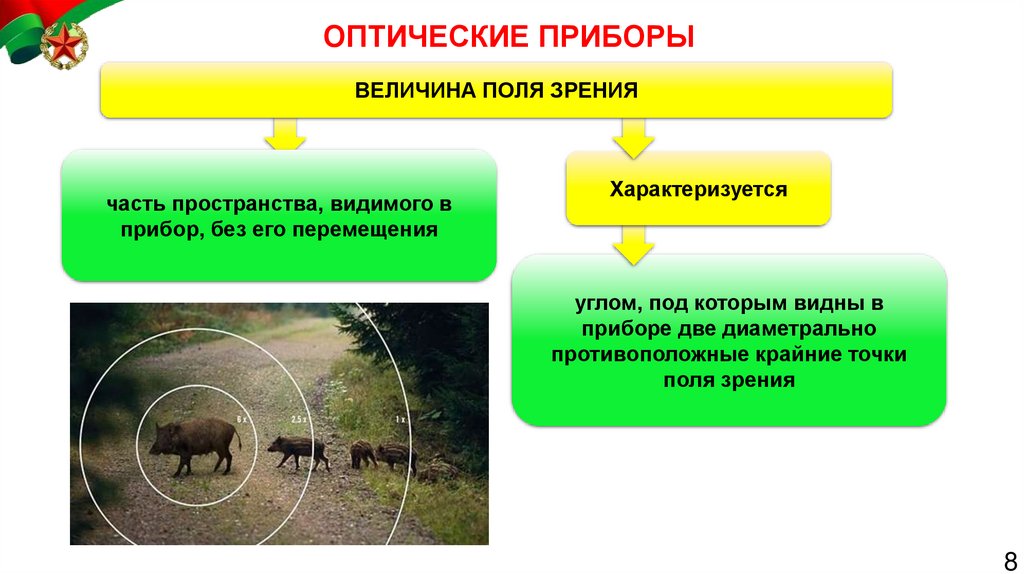

ВЕЛИЧИНА ПОЛЯ ЗРЕНИЯ
часть пространства, видимого в
прибор, без его перемещения
Характеризуется
углом, под которым видны в
приборе две диаметрально
противоположные крайние точки
поля зрения
8

9.

ОПТИЧЕСКИЕ ПРИБОРЫ

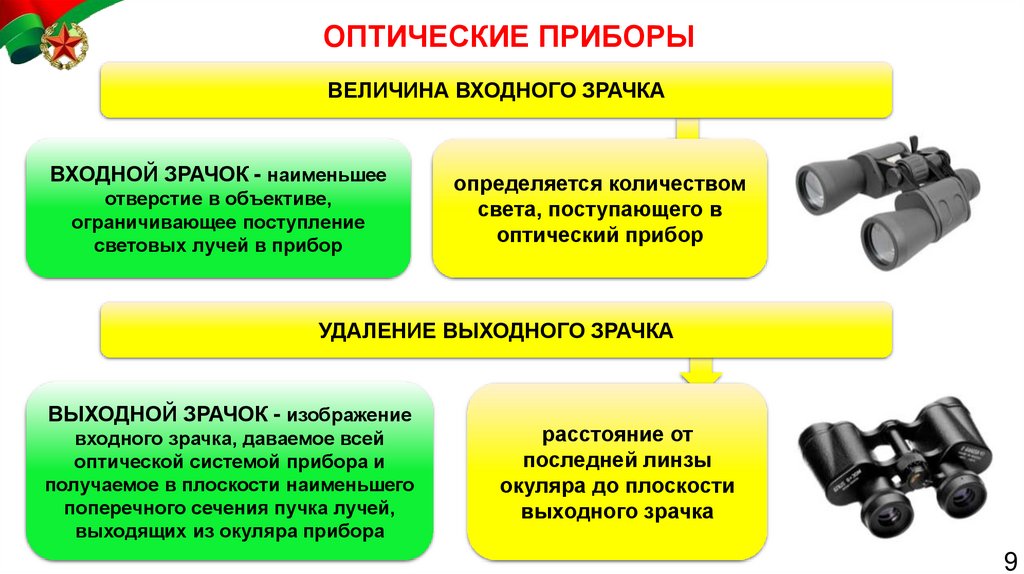

ВЕЛИЧИНА ВХОДНОГО ЗРАЧКА
ВХОДНОЙ ЗРАЧОК - наименьшее
отверстие в объективе,
ограничивающее поступление
световых лучей в прибор
определяется количеством
света, поступающего в
оптический прибор
УДАЛЕНИЕ ВЫХОДНОГО ЗРАЧКА
ВЫХОДНОЙ ЗРАЧОК - изображение
входного зрачка, даваемое всей
оптической системой прибора и
получаемое в плоскости наименьшего
поперечного сечения пучка лучей,
выходящих из окуляра прибора
расстояние от
последней линзы
окуляра до плоскости
выходного зрачка
9

10.

ОПТИЧЕСКИЕ ПРИБОРЫ
СВЕТОСИЛА
ЗАВИСИТ ОТ
характеризует
освещенность
изображения
предмета на
сетчатке глаза
при наблюдении
в прибор
размеров
поперечного
сечения пучка лучей,
проходящего
оптическую систему
прибора и
поступающего в глаз
наблюдателя
прозрачности
оптической системы
10

11.

ОПТИЧЕСКИЕ ПРИБОРЫ

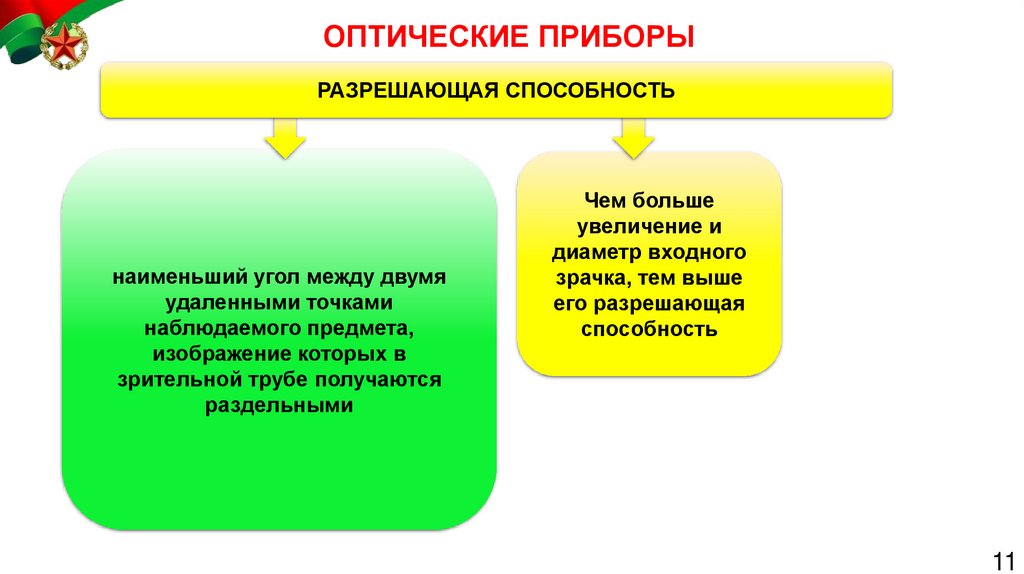

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
наименьший угол между двумя
удаленными точками
наблюдаемого предмета,
изображение которых в
зрительной трубе получаются
раздельными
Чем больше
увеличение и
диаметр входного
зрачка, тем выше
его разрешающая
способность
11

12.

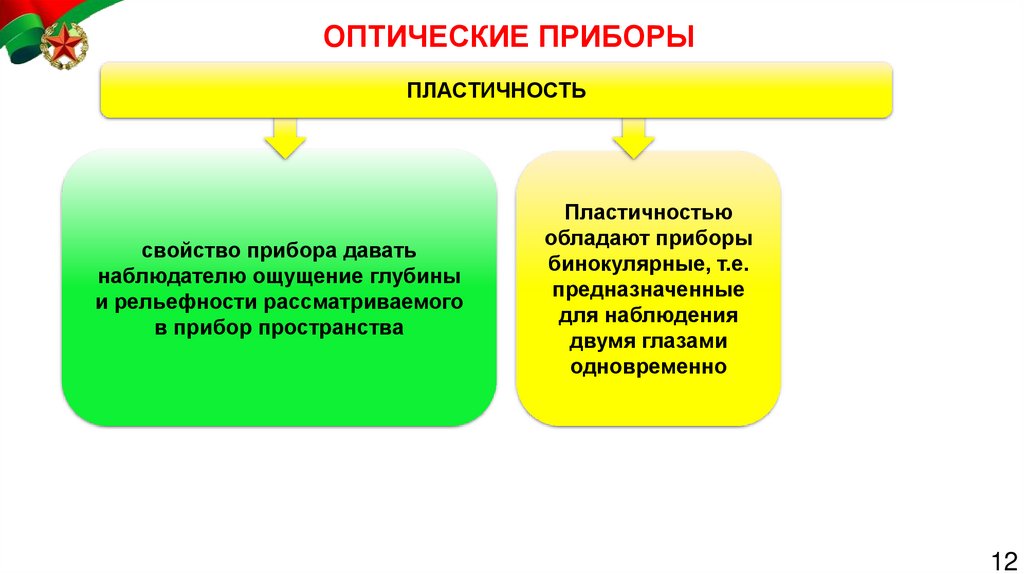

ОПТИЧЕСКИЕ ПРИБОРЫ
ПЛАСТИЧНОСТЬ
свойство прибора давать
наблюдателю ощущение глубины
и рельефности рассматриваемого
в прибор пространства
Пластичностью
обладают приборы
бинокулярные, т.е.
предназначенные
для наблюдения
двумя глазами
одновременно
12

13.

ОПТИЧЕСКИЕ ПРИБОРЫ

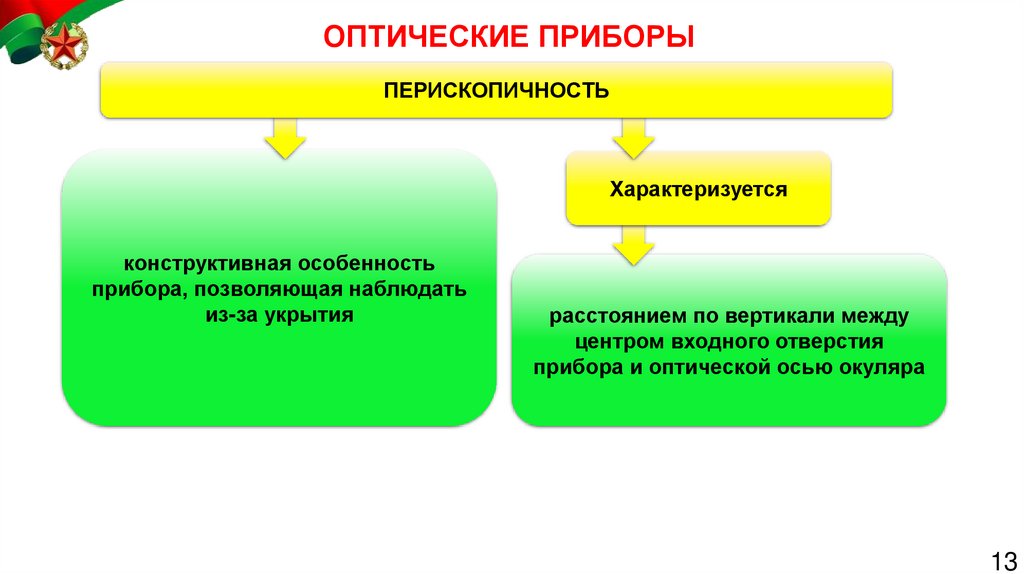

ПЕРИСКОПИЧНОСТЬ
Характеризуется
конструктивная особенность
прибора, позволяющая наблюдать
из-за укрытия
расстоянием по вертикали между
центром входного отверстия
прибора и оптической осью окуляра
13

14.

УЧЕБНЫЙ ВОПРОС № 2
НАЗНАЧЕНИЕ, ОСНОВНЫЕ ХАРАКТЕРИСТИКИ,
КОМПЛЕКТ И УСТРОЙСТВО БИНОКЛЕЙ И
ПЕРИСКОПИЧЕСКОЙ АРТИЛЛЕРИЙСКОЙ
БУССОЛИ
14

15.

БИНОКЛИ
Предназначены для:
наблюдения за полем боя, изучения местности и целей;
измерения горизонтальных и вертикальных углов;
наблюдения за разрывами своих снарядов и корректирования стрельбы;
обнаружения инфракрасных источников излучения противника (БИ 8х30).
15

16.

БИНОКЛИ

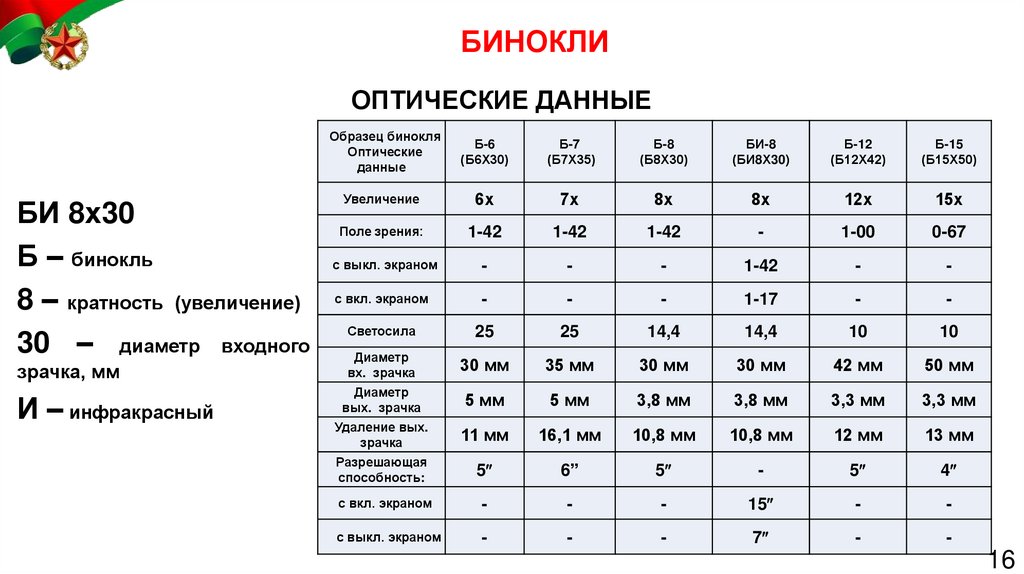

ОПТИЧЕСКИЕ ДАННЫЕ
БИ 8х30
Б – бинокль
8 – кратность (увеличение)
30 – диаметр входного
зрачка, мм
И – инфракрасный
Образец бинокля
Оптические
данные
Б-6
(Б6Х30)
Б-7
(Б7Х35)
Б-8
(Б8Х30)
БИ-8
(БИ8Х30)
Б-12
(Б12Х42)
Б-15
(Б15Х50)
Увеличение
6х
7х
8х
8х
12х
15х
Поле зрения:
1-42
1-42
1-42
-
1-00
0-67
с выкл. экраном
-
-
-
1-42
-
-
с вкл. экраном
-
-
-
1-17
-
-
Светосила
25
25
14,4
14,4
10
10
Диаметр
вх. зрачка
30 мм
35 мм
30 мм
30 мм
42 мм
50 мм
Диаметр
вых. зрачка
5 мм
5 мм
3,8 мм
3,8 мм
3,3 мм
3,3 мм
Удаление вых.
зрачка
11 мм
16,1 мм
10,8 мм
10,8 мм
12 мм
13 мм
Разрешающая
способность:
5
6”
5
-
5
4
с вкл. экраном
-
-
-
15
-
-
с выкл. экраном
-
-
-
7
-
-
16

17.

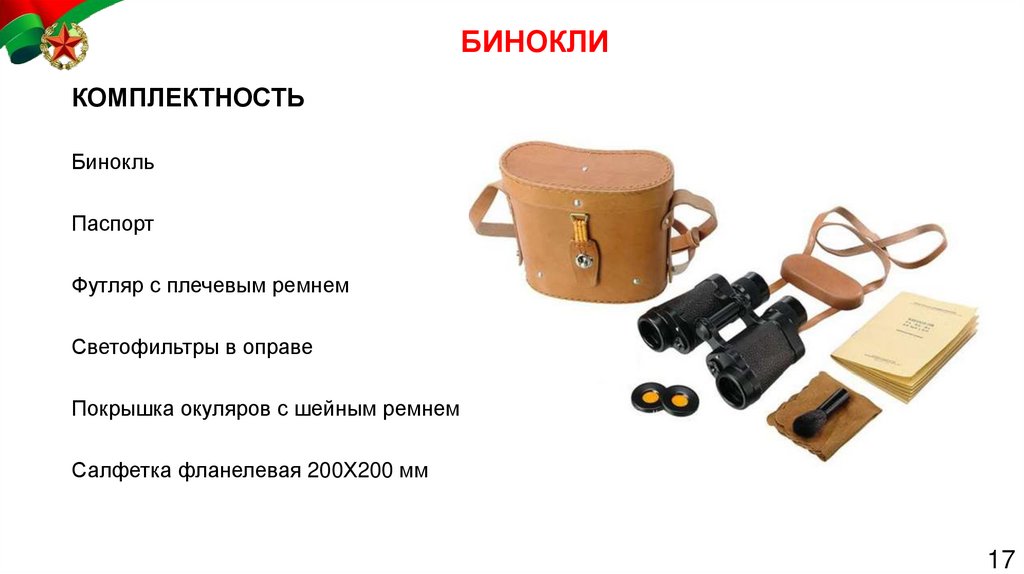

БИНОКЛИ
КОМПЛЕКТНОСТЬ
Бинокль
Паспорт
Футляр с плечевым ремнем
Светофильтры в оправе
Покрышка окуляров с шейным ремнем
Салфетка фланелевая 200Х200 мм
17

18.

БИНОКЛИ
2
1
3
4
5

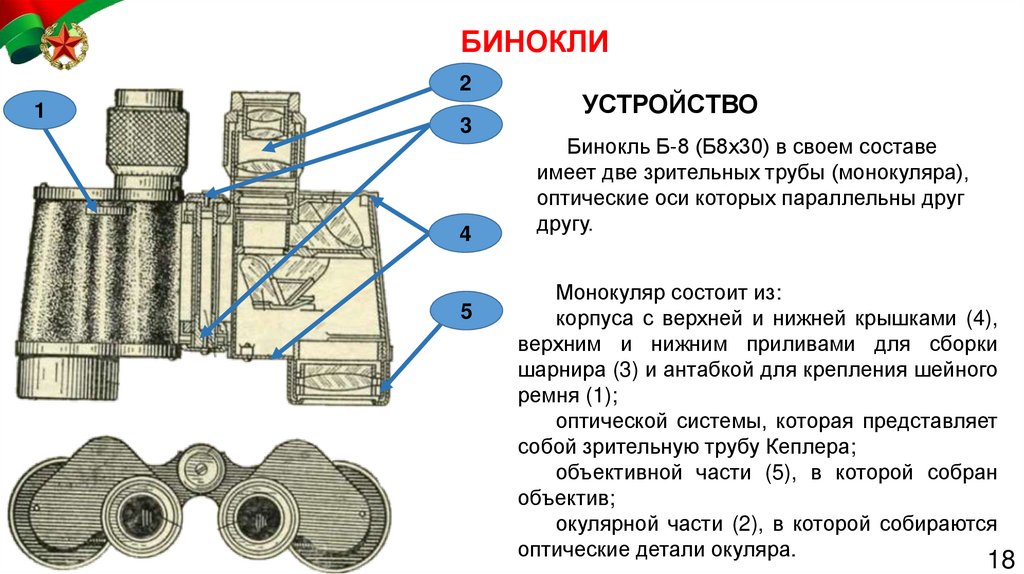

УСТРОЙСТВО
Бинокль Б-8 (Б8х30) в своем составе
имеет две зрительных трубы (монокуляра),
оптические оси которых параллельны друг
другу.
Монокуляр состоит из:
корпуса с верхней и нижней крышками (4),
верхним и нижним приливами для сборки
шарнира (3) и антабкой для крепления шейного
ремня (1);
оптической системы, которая представляет
собой зрительную трубу Кеплера;
объективной части (5), в которой собран
объектив;
окулярной части (2), в которой собираются
оптические детали окуляра.
18

19.

БИНОКЛИ

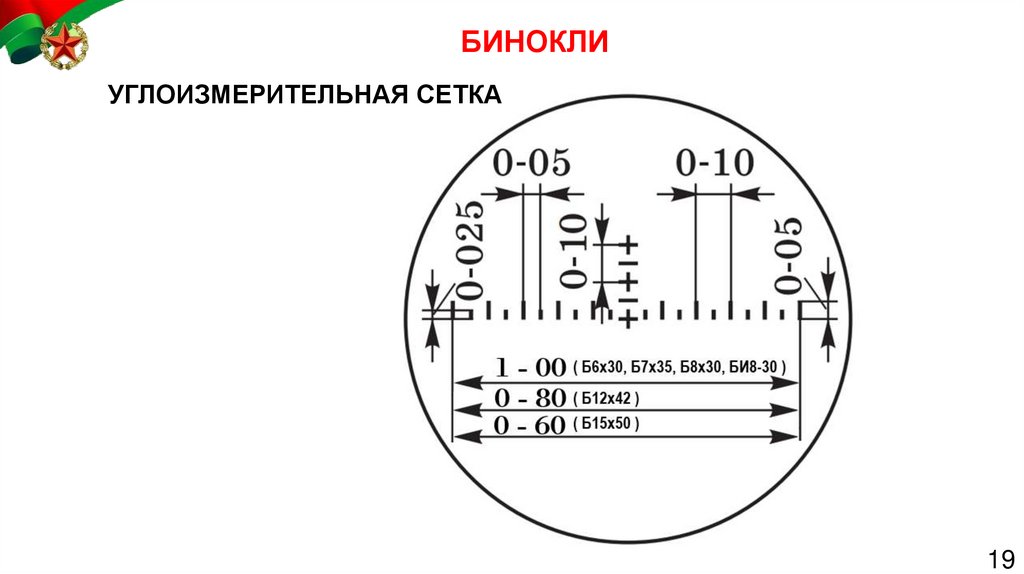

УГЛОИЗМЕРИТЕЛЬНАЯ СЕТКА
19

20.

БИНОКЛИ

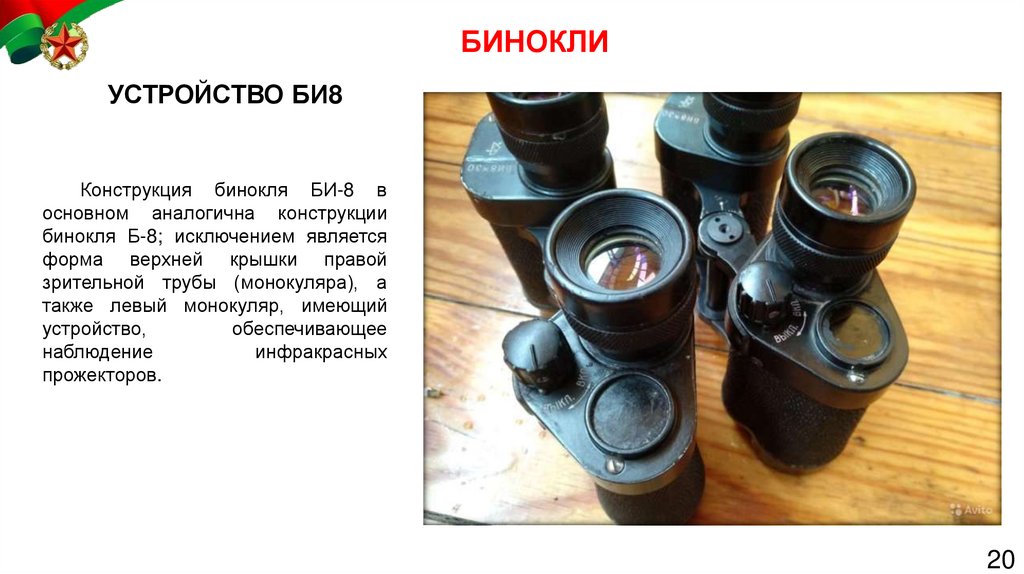

УСТРОЙСТВО БИ8
Конструкция бинокля БИ-8 в
основном аналогична конструкции
бинокля Б-8; исключением является
форма верхней крышки правой
зрительной трубы (монокуляра), а
также левый монокуляр, имеющий
устройство,
обеспечивающее
наблюдение
инфракрасных
прожекторов.
20

21.

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
Перископическая артиллерийская буссоль (ПАБ-2М, ПАБ-2АМ) основной прибор управления огнем батареи и дивизиона.
Предназначена для подготовки данных стрельбы, целеуказания и
выполнения топографической привязки элементов боевого порядка,
кроме того может быть использована для наблюдения из-за укрытия и
для изучения местности целей.
21

22.

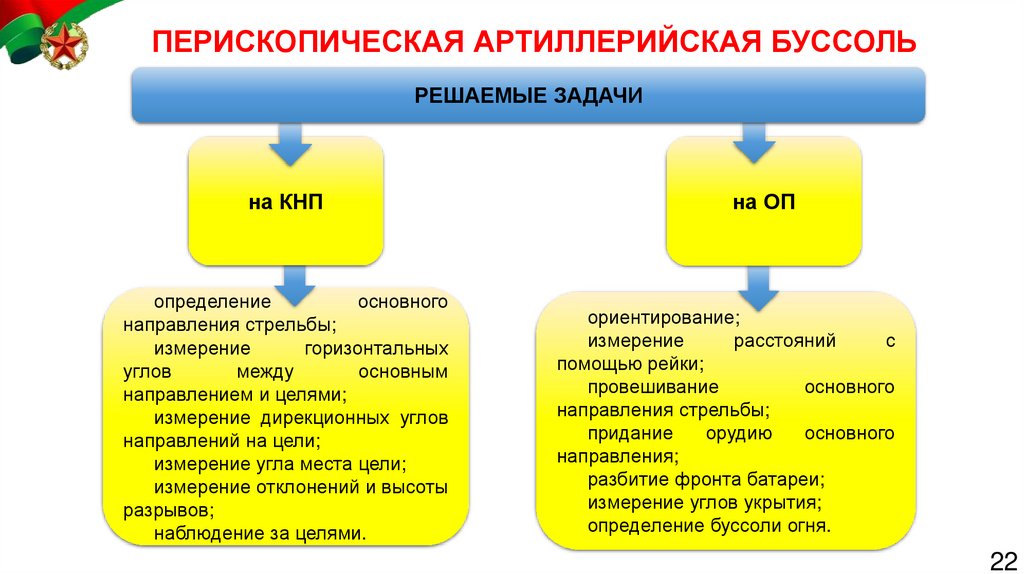

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
РЕШАЕМЫЕ ЗАДАЧИ
на КНП
определение
основного
направления стрельбы;
измерение
горизонтальных
углов
между
основным
направлением и целями;
измерение дирекционных углов
направлений на цели;
измерение угла места цели;
измерение отклонений и высоты
разрывов;
наблюдение за целями.
на ОП
ориентирование;
измерение
расстояний
с
помощью рейки;
провешивание
основного
направления стрельбы;
придание
орудию
основного
направления;
разбитие фронта батареи;
измерение углов укрытия;
определение буссоли огня.
22

23.

ПЕРИСКОПИЧЕСКАЯ АРТИЛЛЕРИЙСКАЯ БУССОЛЬ
Основные характеристики
Наименование характеристики
Увеличение
Поле зрения
Диаметр входного зрачка
Диаметр выходного зрачка
Перископичность
Удаление выходного зрачка от крайней линзы окуляра
Пределы измерения углов
горизонтальных
вертикальных
Цена деления угломерной шкалы в поле зрения
Цена деления угломерного и буссольного колец
Цена деления угломерного и буссольного барабанов
Цена деления шарового уровня
Цена деления дальномерных
50-100м
шкал для двухметровой рейки в 100-150м
интервалах
150-200м
200-300м
300-400м
Размерность
Величина
градус
мм
мм
мм
8x
5
22
2,8
350
мм
12,5
д.у.
60-00
от -3-00
до +3-00
0-05
1-00
0-01
0-02
2
5
10
20
50
д.у
д.у
д.у
д.у.
д.у.
метры
23

24.

УЧЕБНЫЙ ВОПРОС № 3
ПРИБОРЫ ДЛЯ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ
24

25.

ПРИБОРЫ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ

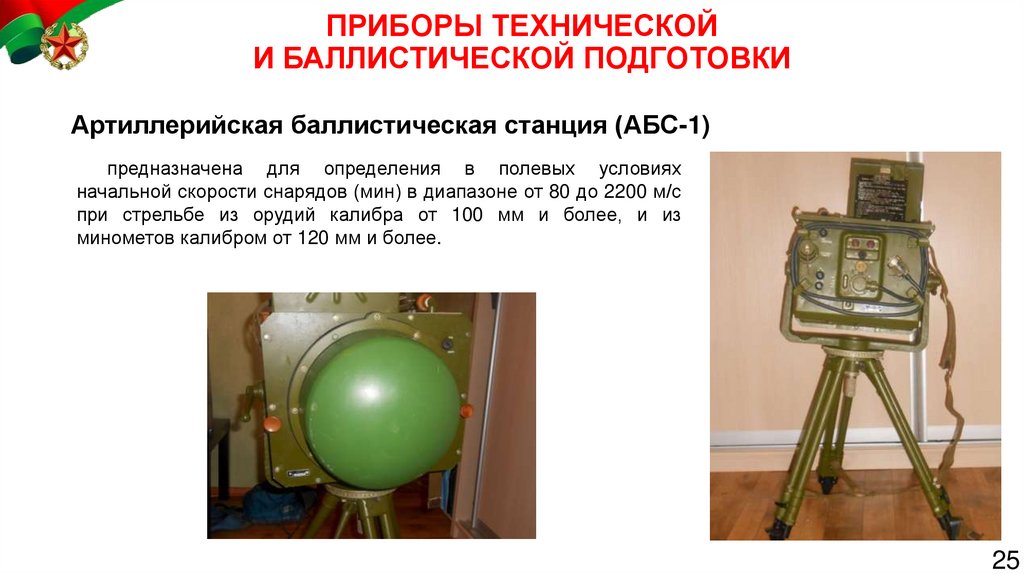

Артиллерийская баллистическая станция (АБС-1)
предназначена для определения в полевых условиях
начальной скорости снарядов (мин) в диапазоне от 80 до 2200 м/с
при стрельбе из орудий калибра от 100 мм и более, и из
минометов калибром от 120 мм и более.
25

26.

ПРИБОРЫ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ

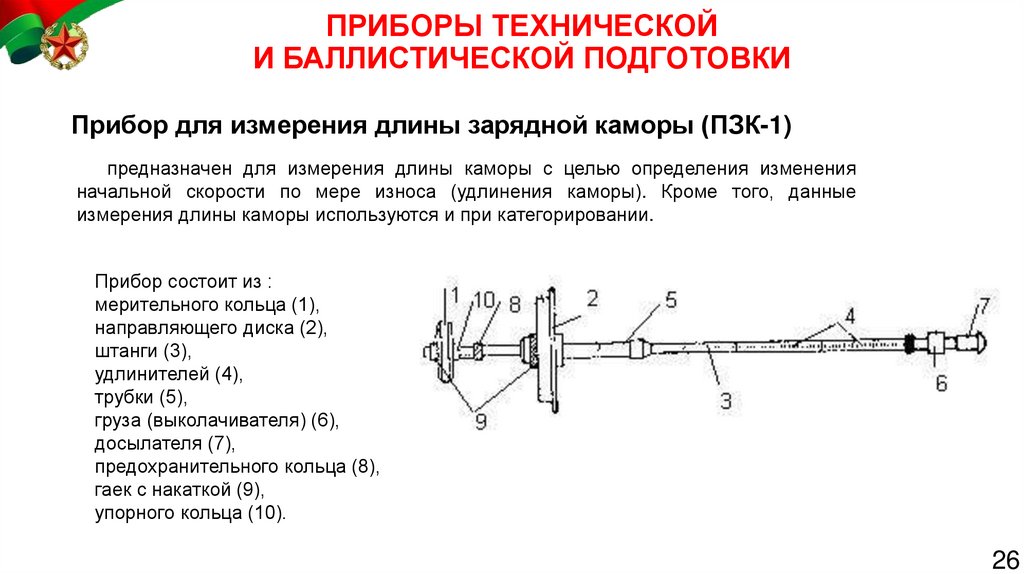

Прибор для измерения длины зарядной каморы (ПЗК-1)
предназначен для измерения длины каморы с целью определения изменения
начальной скорости по мере износа (удлинения каморы). Кроме того, данные
измерения длины каморы используются и при категорировании.
Прибор состоит из :
мерительного кольца (1),
направляющего диска (2),
штанги (3),
удлинителей (4),
трубки (5),
груза (выколачивателя) (6),
досылателя (7),
предохранительного кольца (8),
гаек с накаткой (9),
упорного кольца (10).
26

27.

ПРИБОРЫ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ

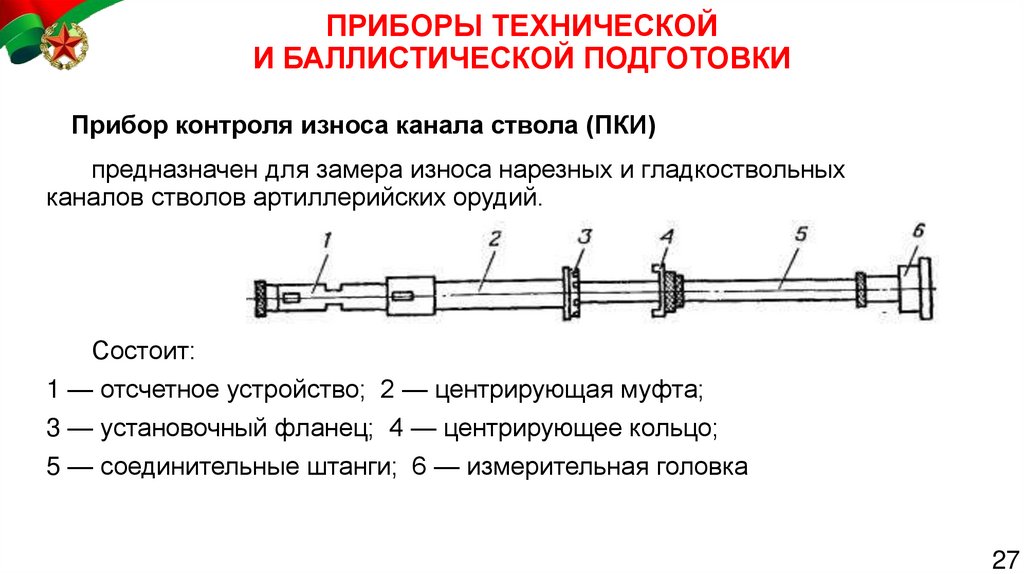

Прибор контроля износа канала ствола (ПКИ)
предназначен для замера износа нарезных и гладкоствольных
каналов стволов артиллерийских орудий.
Состоит:
1 — отсчетное устройство; 2 — центрирующая муфта;
3 — установочный фланец; 4 — центрирующее кольцо;
5 — соединительные штанги; 6 — измерительная головка
27

28.

ПРИБОРЫ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ
Квадрант с механическим уровнем
предназначен для проверки прицельных приспособлений
при подготовке орудия к стрельбе и для измерения углов
возвышения орудия с точностью 0-00,5 деления угломера.
Состоит:
1 — оправка уровня; 2 — крышка уровня;
3 — регулировочные винты уровня;
4 — стопорные винты; 5 — шток с указателем;
6 — индекс указателя для отсчета углов по шкале
сектора; 7 - шкала дуги; 8, 11 — опорные площадки;
9 — рамка; 10 — зубчатый сектор;
12 — маховичок шестерни; 13 — индекс движка для
отсчета делений по шкале дуги; 14 — движок;
15 - направляющая дуга; 16 — ось дуги с винтом
28

29.

ПРИБОРЫ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ

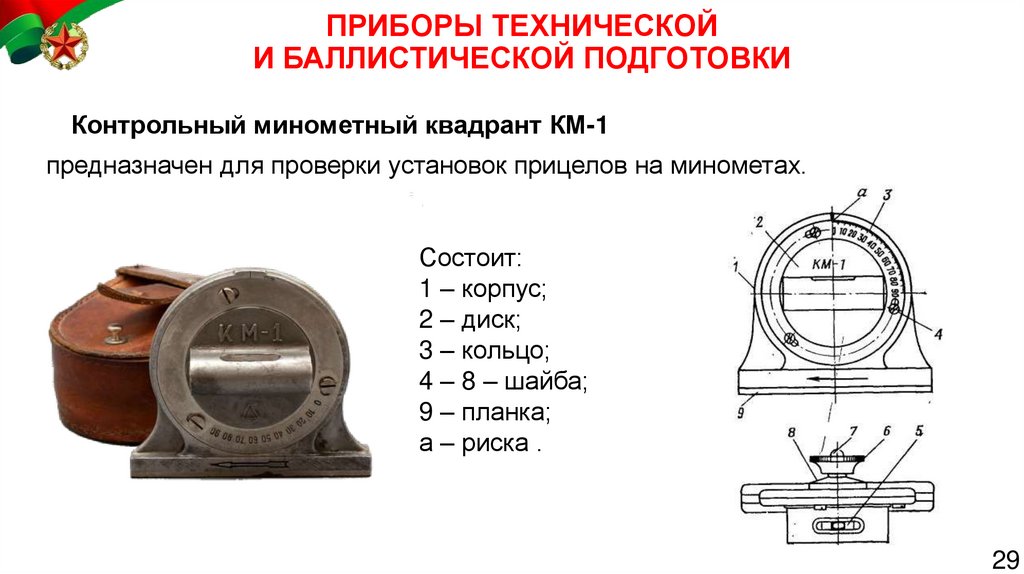

Контрольный минометный квадрант КМ-1
предназначен для проверки установок прицелов на минометах.
Состоит:
1 – корпус;
2 – диск;
3 – кольцо;
4 – 8 – шайба;
9 – планка;
а – риска .
29

30.

ПРИБОРЫ ТЕХНИЧЕСКОЙ
И БАЛЛИСТИЧЕСКОЙ ПОДГОТОВКИ

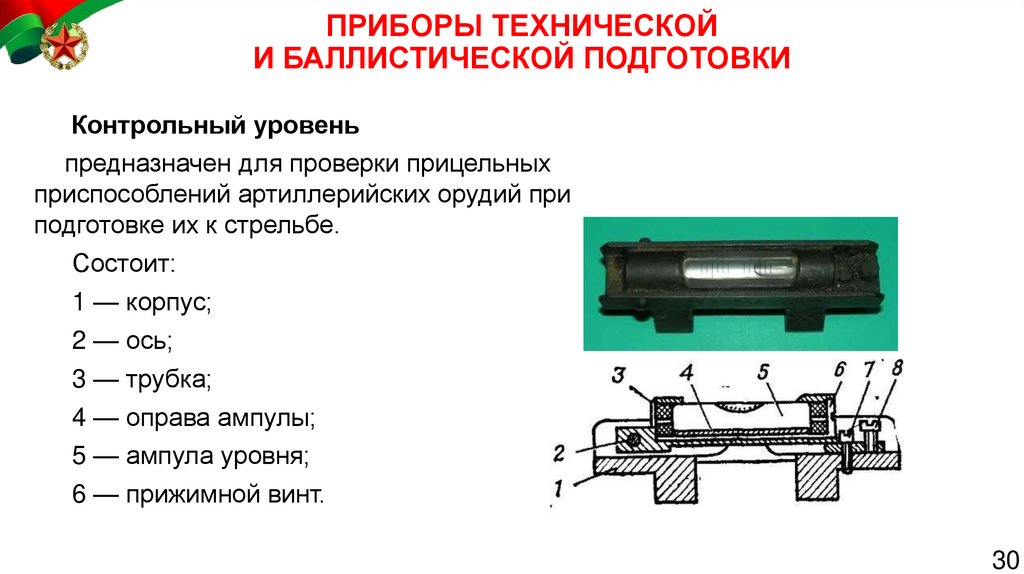

Контрольный уровень
предназначен для проверки прицельных
приспособлений артиллерийских орудий при
подготовке их к стрельбе.
Состоит:
1 — корпус;
2 — ось;
3 — трубка;
4 — оправа ампулы;
5 — ампула уровня;
6 — прижимной винт.
30
