Автокамера (1)

1. Тема: изготовление автокамер

Цель: Изучить техпроцесс выпуска
автокамер для комплектовки камерных
шин

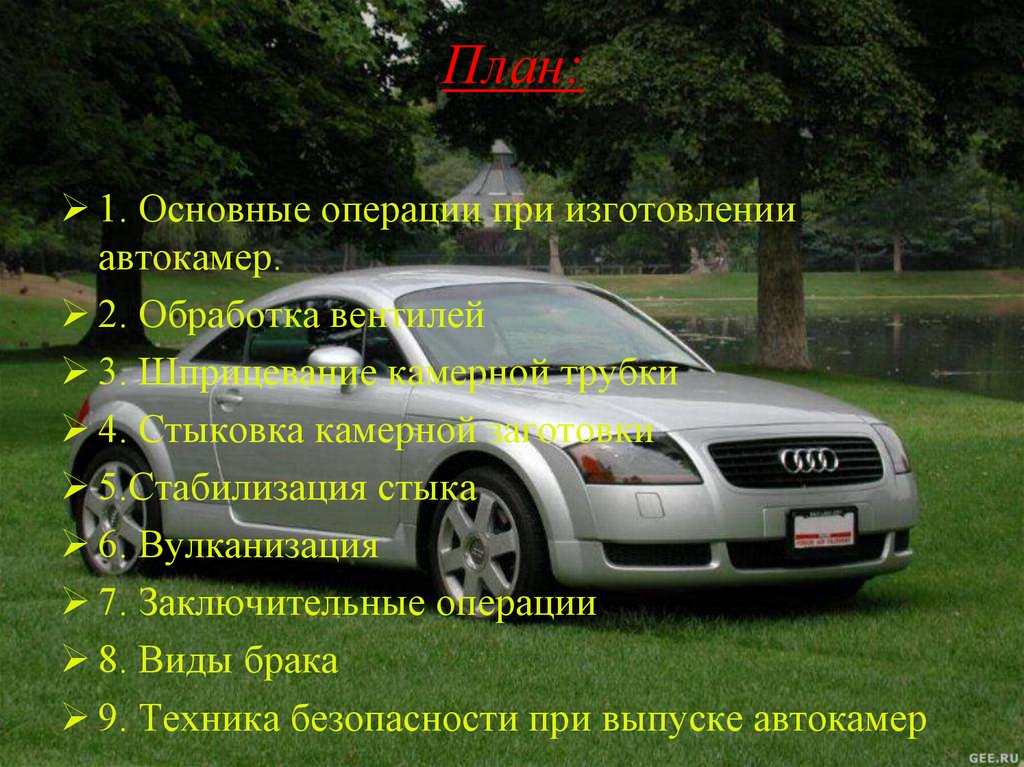

2. План:

1. Основные операции при изготовлении
автокамер.
2. Обработка вентилей
3. Шприцевание камерной трубки
4. Стыковка камерной заготовки
5.Стабилизация стыка
6. Вулканизация
7. Заключительные операции
8. Виды брака
9. Техника безопасности при выпуске автокамер

3. Техпроцесс состоит из следующих операций:

Приготовление смеси
(камерной,
вентильной);
Подготовка вентилей;
Выпуск камерных
заготовок;
Стыковка заготовок;
Вулканизация камер;
Заключительные
операции;

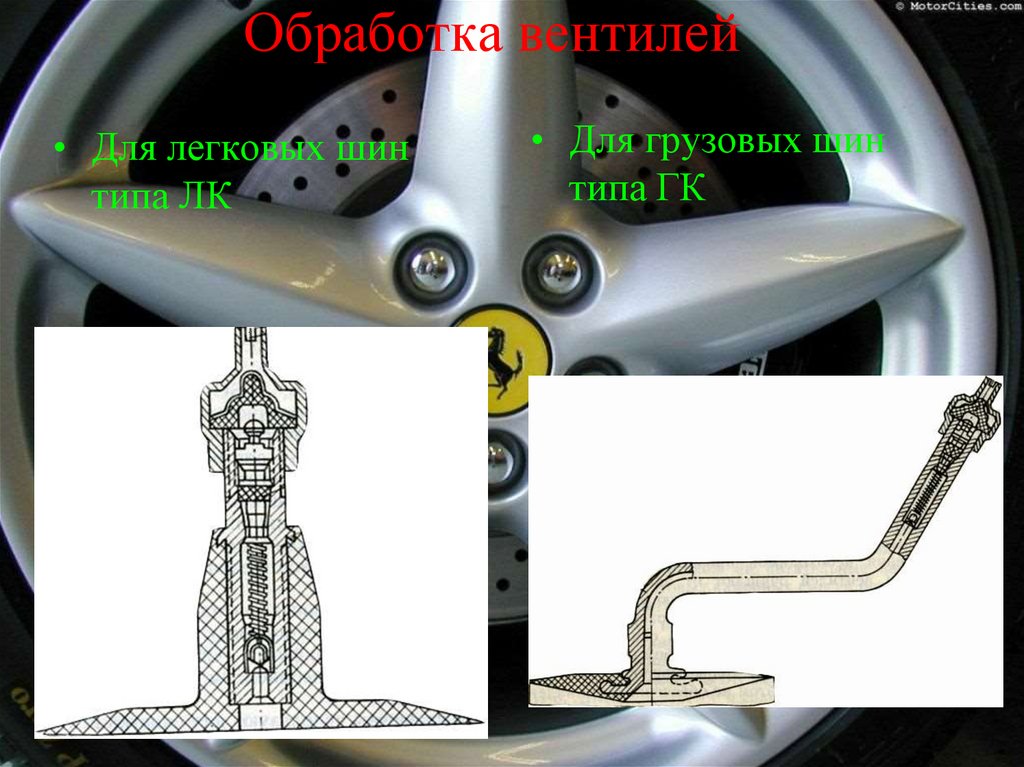

4. Обработка вентилей

• Для легковых шин
типа ЛК
• Для грузовых шин
типа ГК

5.

Для повышения адгезионных
свойств вентиля обрабатывают:
Очистка от коррозии ( обезжиривание)
1 Щёлочно-кислотный:
10-% раствор
кипящей щёлочи с
последующим
травлением в
концентрированных
растворах кислот
(H2SO4+HNO3);
Промывка в Н2О;
Сушка при 70°С;
2 Ультразвуковой:
• 2-4 % раствор щёлочи
Т=70°С время 5
минут, частота
колебаний вибратора
20 кГц;
• Промывка Н2О;
• Сушка при 70°С;

6. Обрезинка вентилей

Выпуск экструдированной трубки;
Нарезка на кольца;
Установка кольца на металлический
корпус вентиля;
Загрузка в вулканизационный пресс;
Шероховка пятки вентиля;
Промазка клеем;

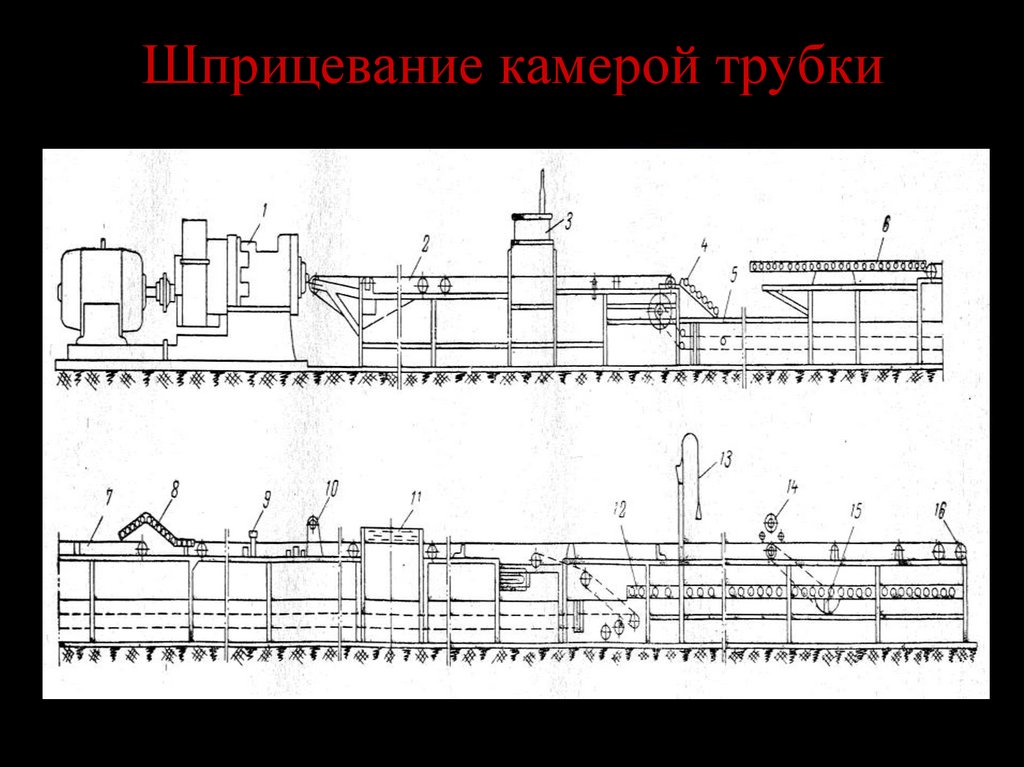

7. Шприцевание камерой трубки

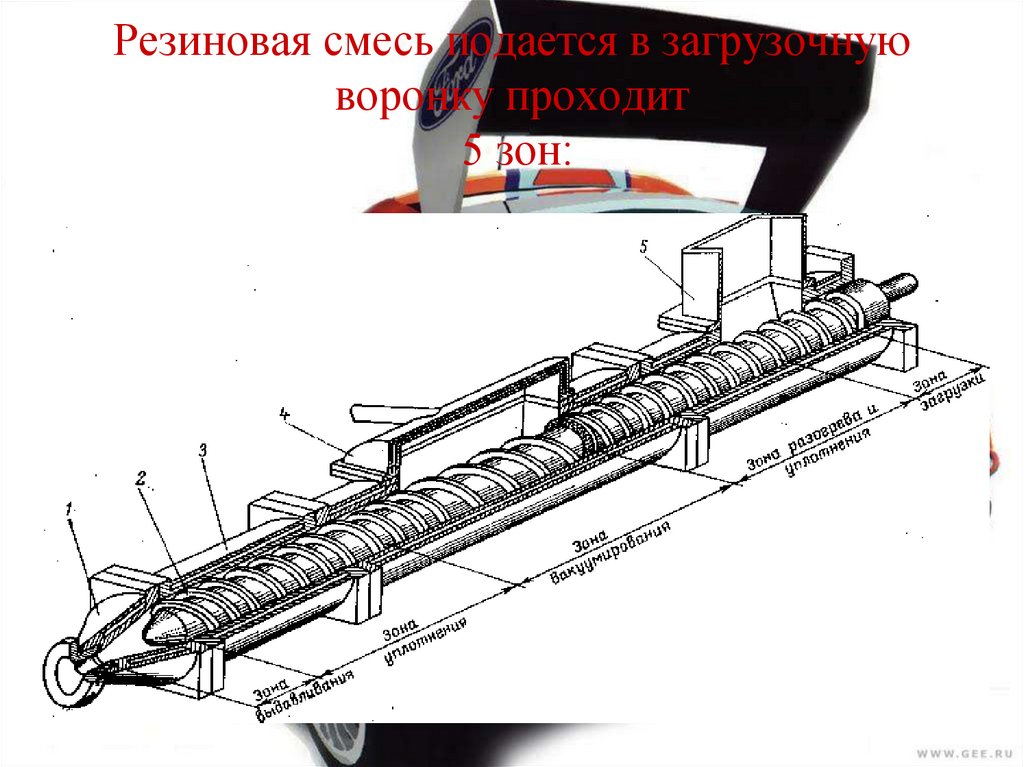

8. Резиновая смесь подается в загрузочную воронку проходит 5 зон:

9.

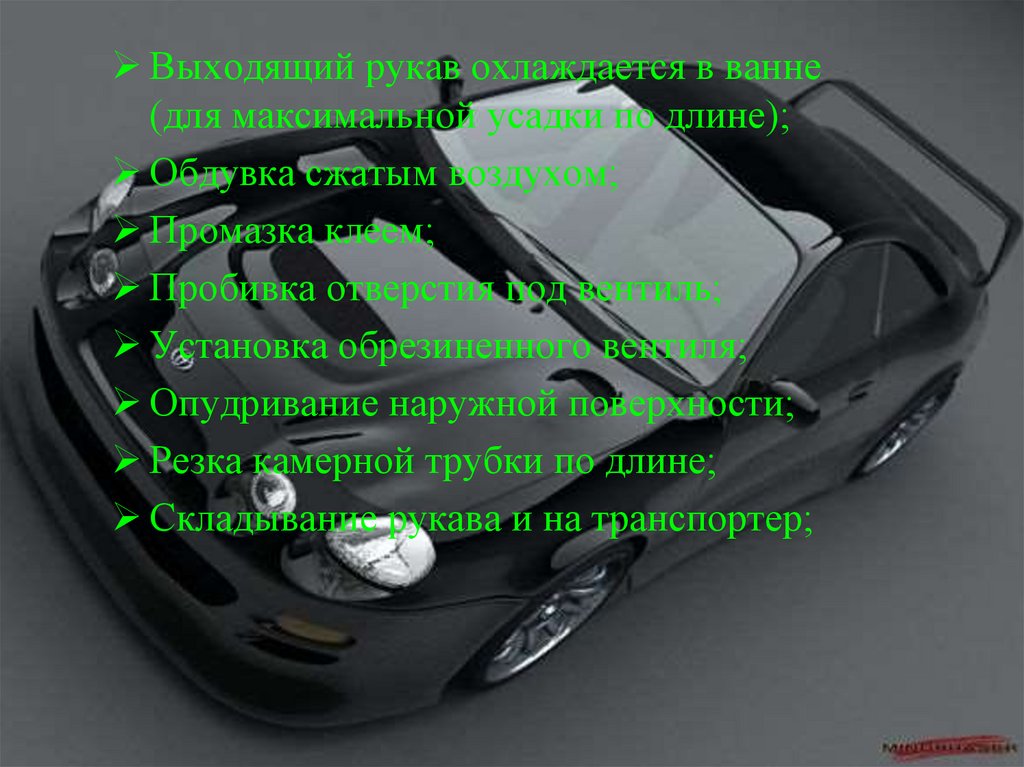

Выходящий рукав охлаждается в ванне
(для максимальной усадки по длине);
Обдувка сжатым воздухом;
Промазка клеем;
Пробивка отверстия под вентиль;
Установка обрезиненного вентиля;
Опудривание наружной поверхности;
Резка камерной трубки по длине;
Складывание рукава и на транспортер;

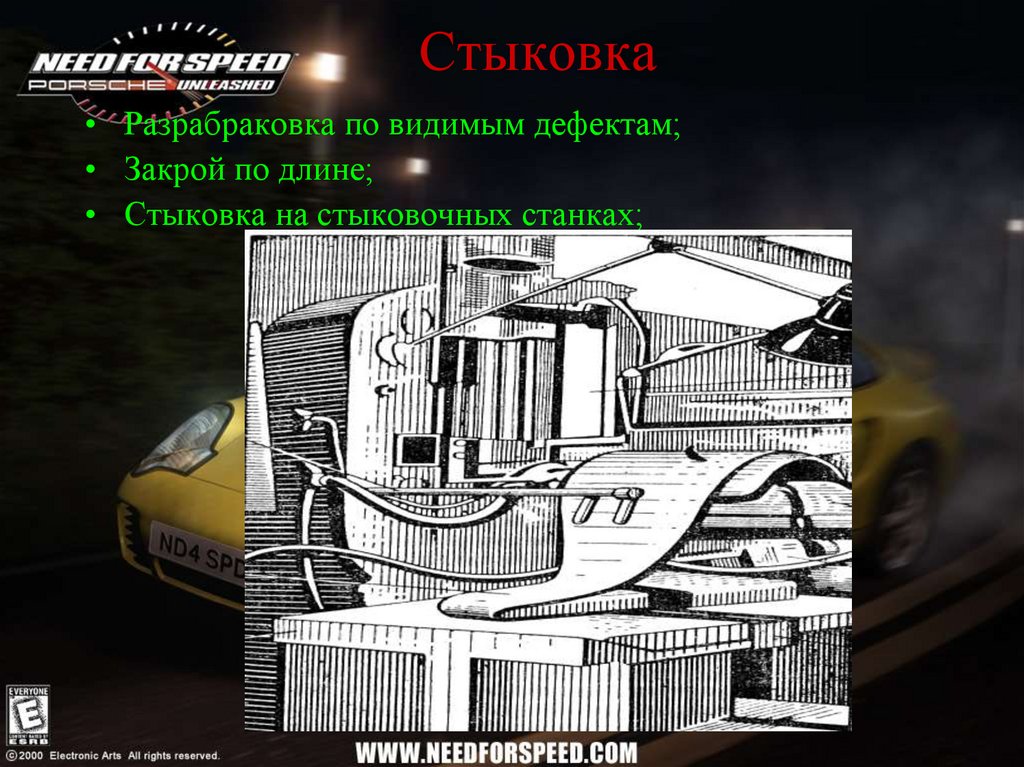

10. Стыковка

• Разрабраковка по видимым дефектам;
• Закрой по длине;
• Стыковка на стыковочных станках;

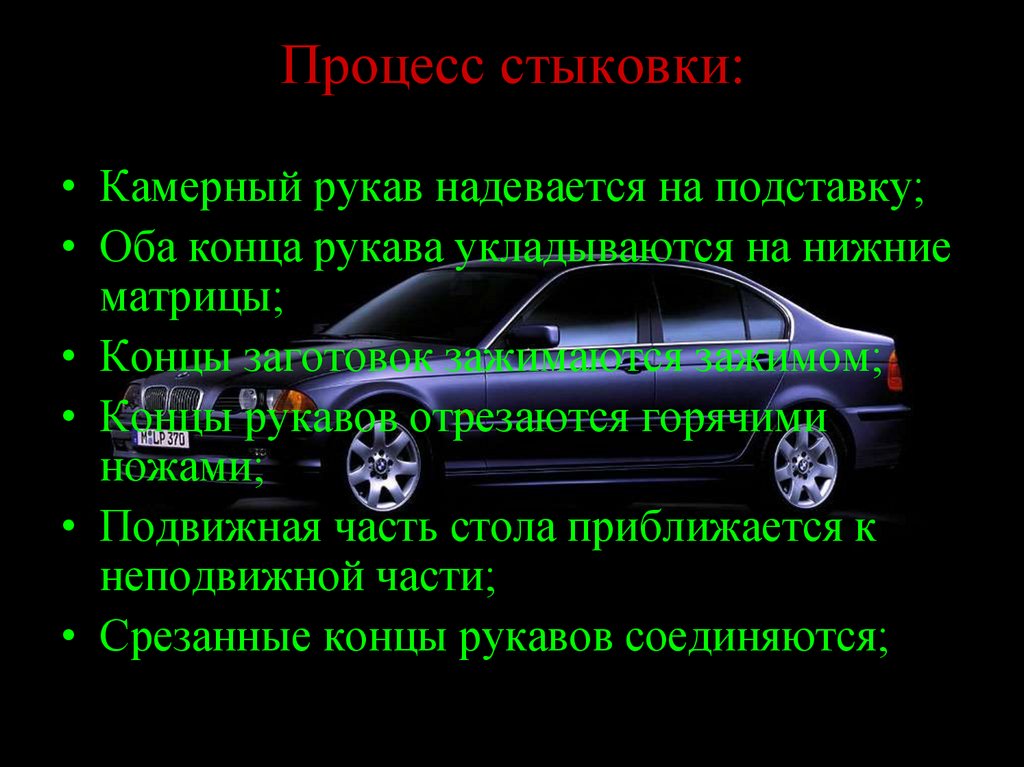

11. Процесс стыковки:

• Камерный рукав надевается на подставку;
• Оба конца рукава укладываются на нижние
матрицы;
• Концы заготовок зажимаются зажимом;
• Концы рукавов отрезаются горячими
ножами;
• Подвижная часть стола приближается к
неподвижной части;
• Срезанные концы рукавов соединяются;

12. Стабилизация стыка

Для предотвращения расхождения стыка в
процессе формования и вулканизации
проводят стабилизацию (усиления) стыка
Способы стабилизации:
Резиновой лентой;
Замораживание;
Корректировкой рецептуры;

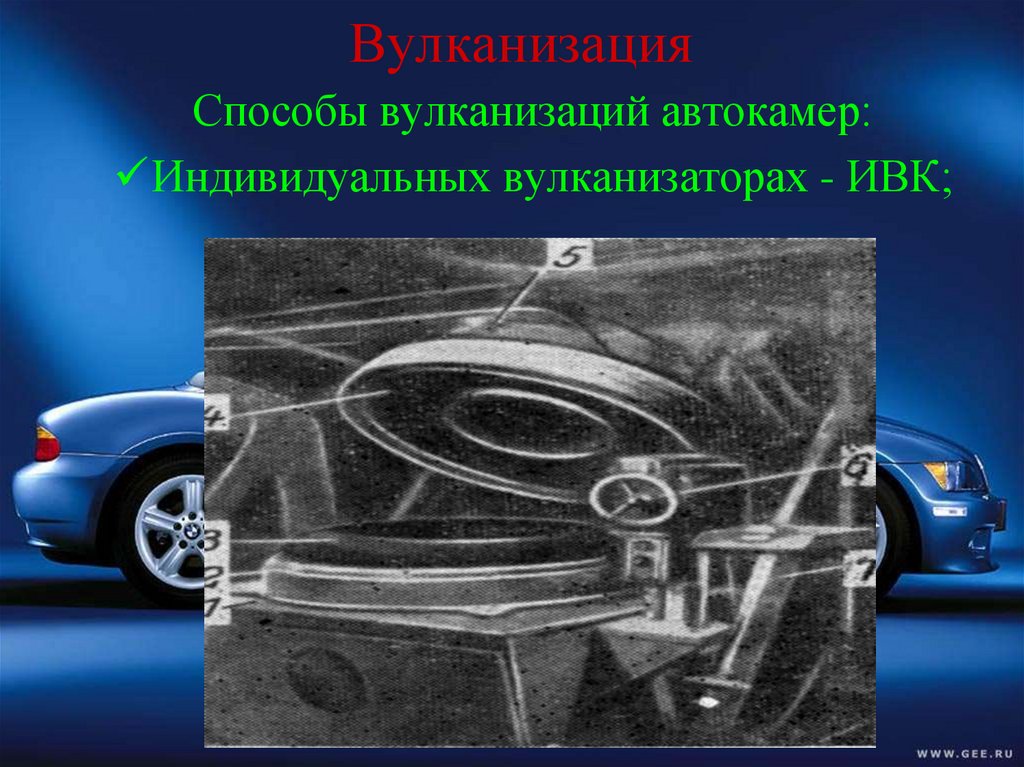

13. Вулканизация

Способы вулканизаций автокамер:
Индивидуальных вулканизаторах - ИВК;

14.

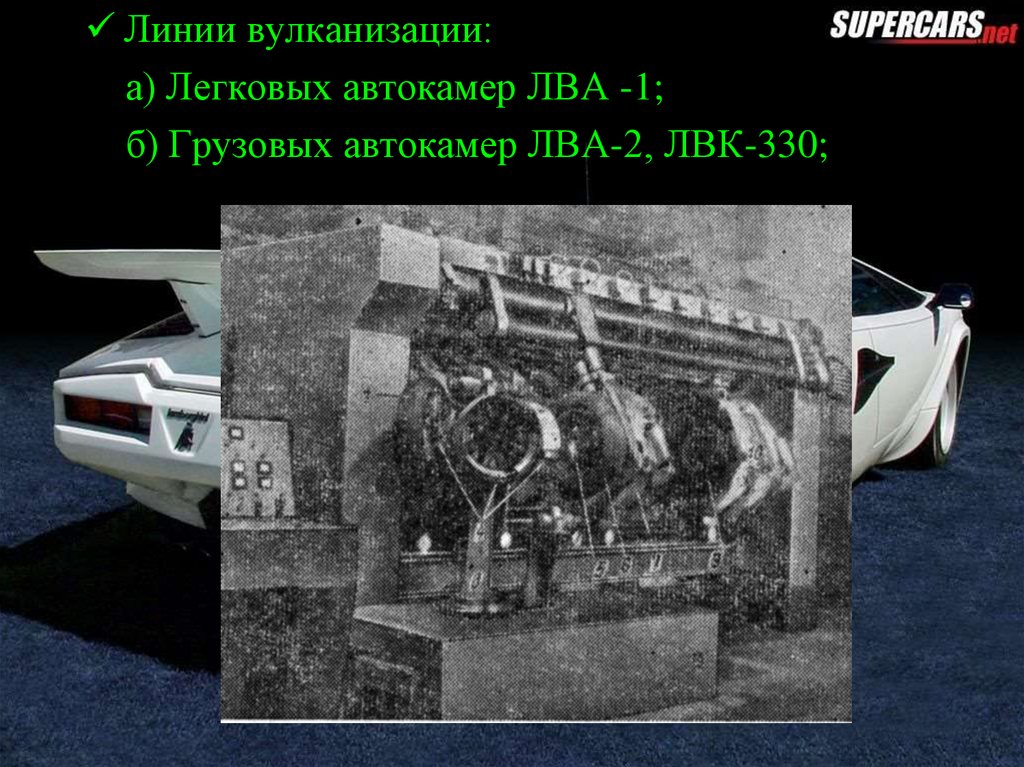

Линии вулканизации:
а) Легковых автокамер ЛВА -1;
б) Грузовых автокамер ЛВА-2, ЛВК-330;

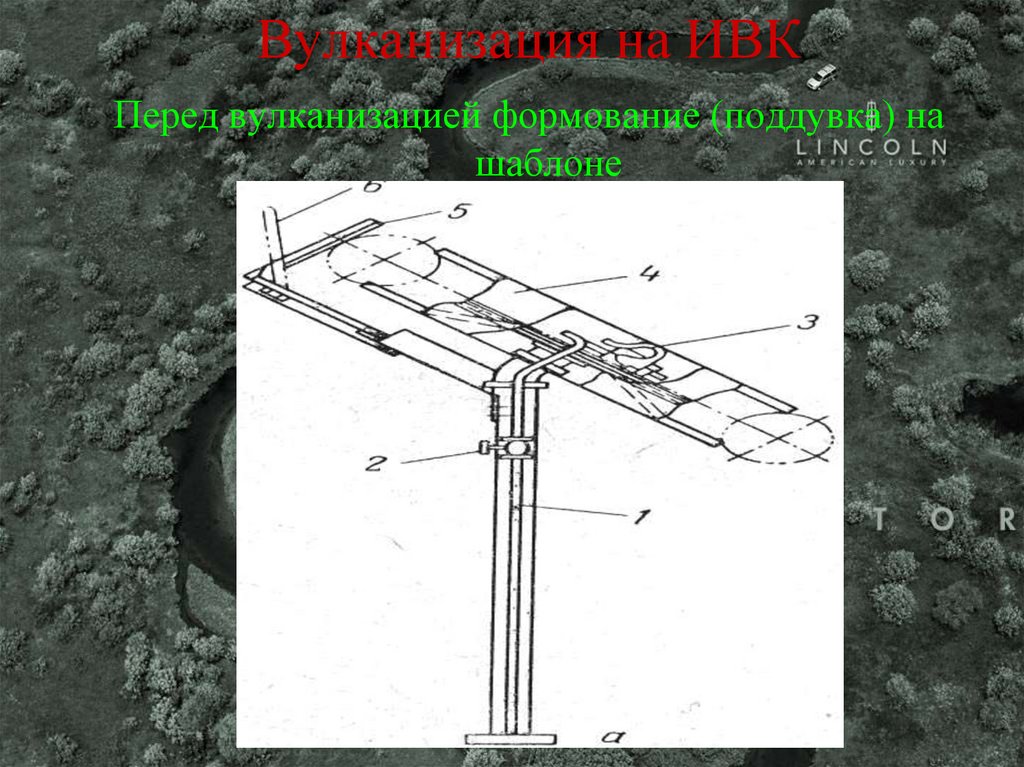

15. Вулканизация на ИВК

Перед вулканизацией формование (поддувка) на
шаблоне

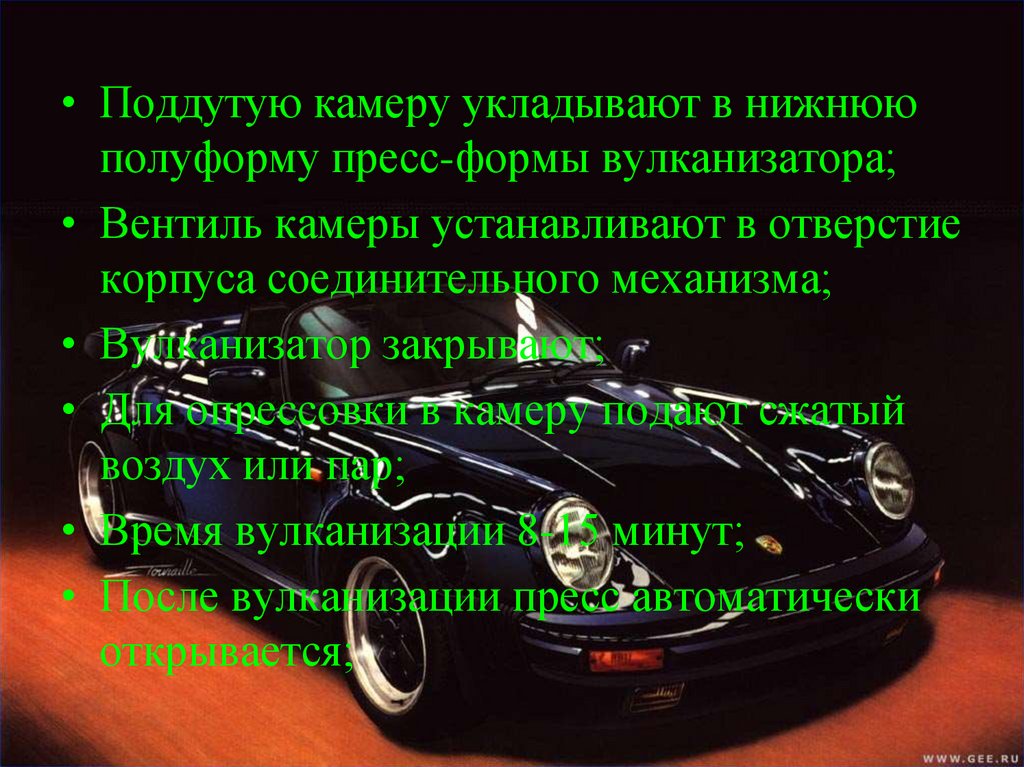

16.

• Поддутую камеру укладывают в нижнюю
полуформу пресс-формы вулканизатора;
• Вентиль камеры устанавливают в отверстие
корпуса соединительного механизма;
• Вулканизатор закрывают;
• Для опрессовки в камеру подают сжатый
воздух или пар;
• Время вулканизации 8-15 минут;
• После вулканизации пресс автоматически
открывается;

17. Заключительные операции

Ввинчивание золотника;
Поддувка камер;
Проверка по видовым дефектам;
Проверка на герметичность;
Изгиб вентиля (для грузовых а\к);
Навинчивание колпачка;

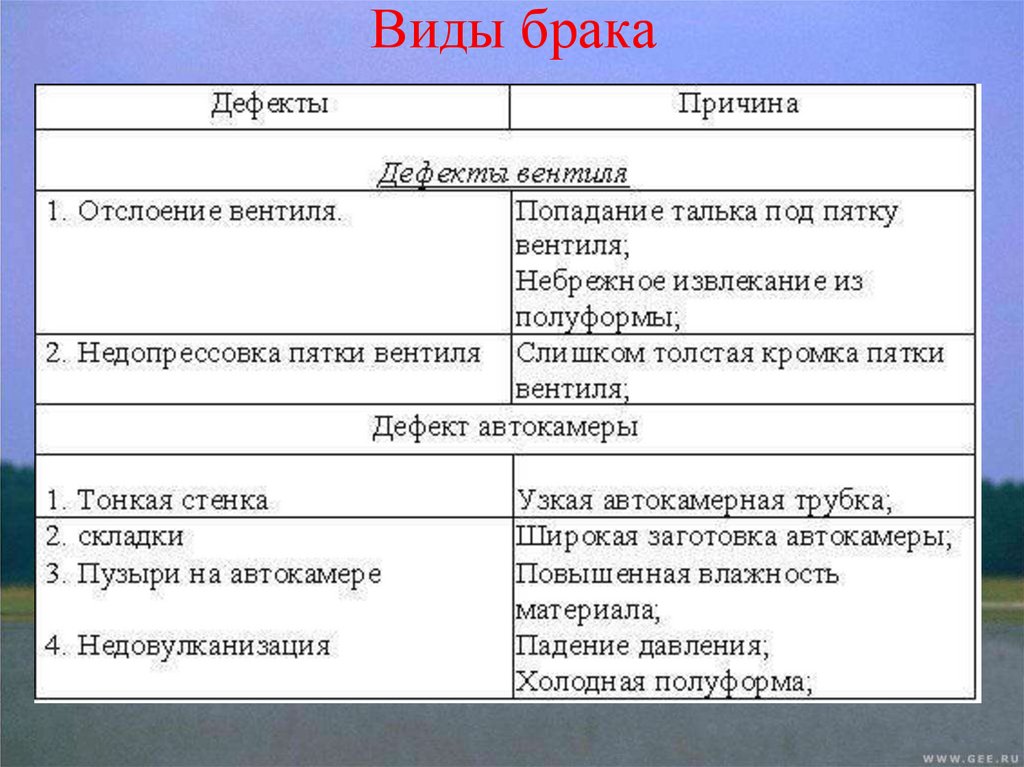

18. Виды брака

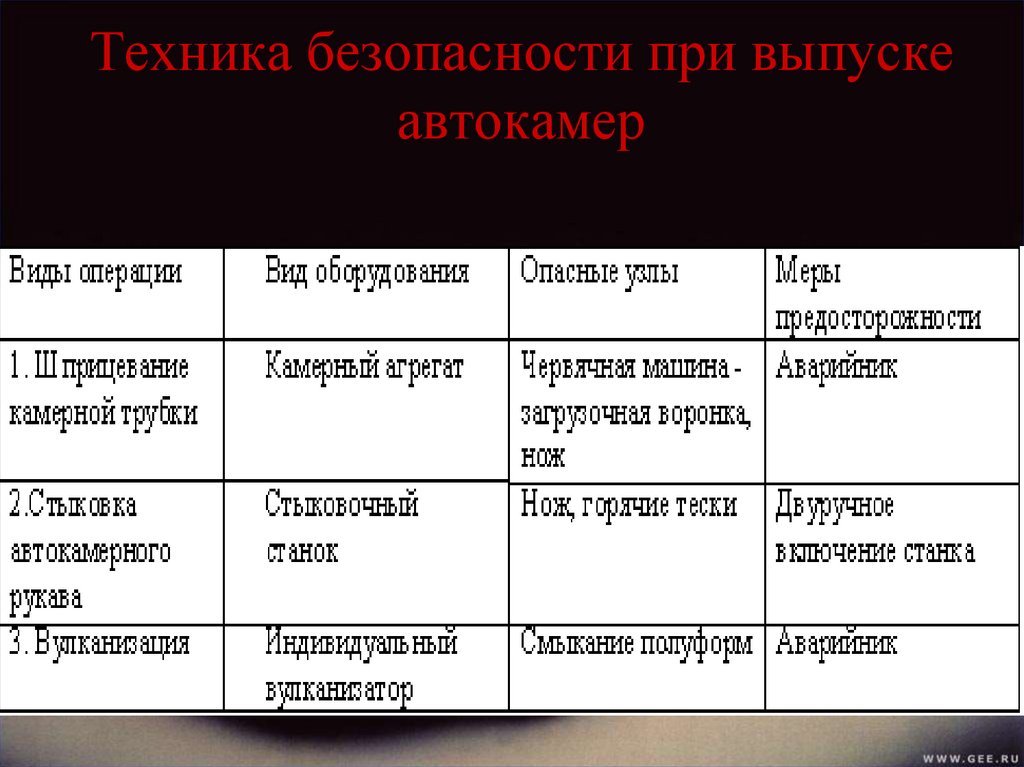

19. Техника безопасности при выпуске автокамер

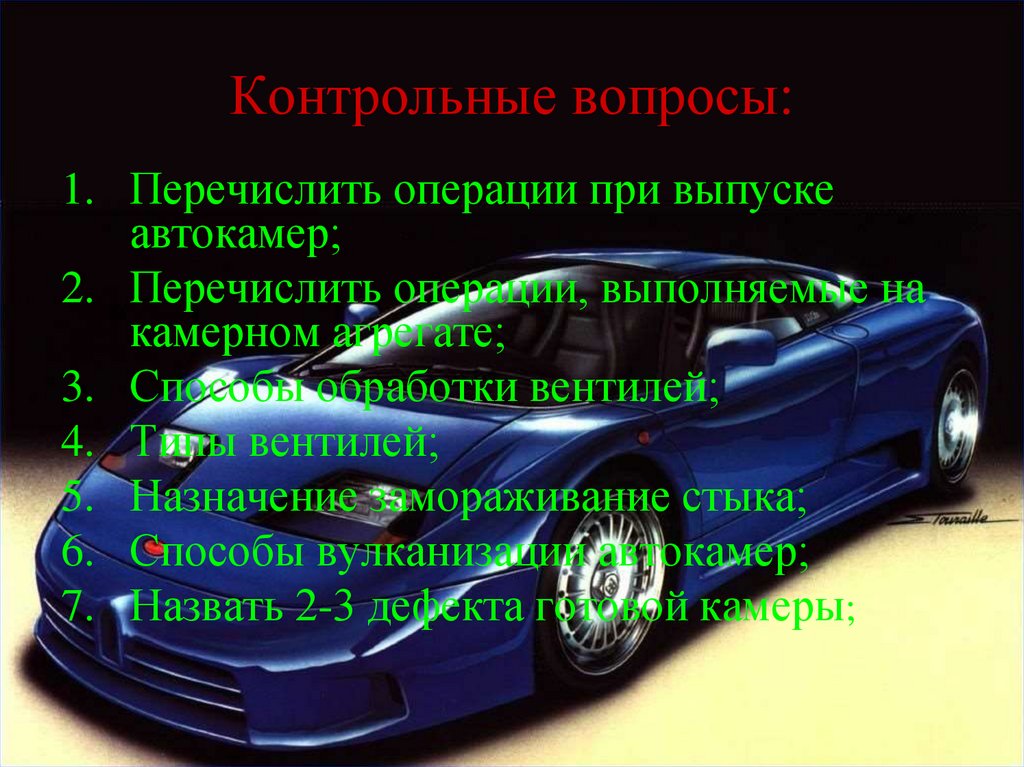

20. Контрольные вопросы:

1. Перечислить операции при выпуске
автокамер;
2. Перечислить операции, выполняемые на
камерном агрегате;
3. Способы обработки вентилей;
4. Типы вентилей;
5. Назначение замораживание стыка;
6. Способы вулканизации автокамер;
7. Назвать 2-3 дефекта готовой камеры;

21. Домашнее задание

1.
Выполнить таблицу «Параметры процесса»
B I Шприцевание трубки;
B II Стыковка автокамерного рукава;
B III Вулканизация камер;
2. По таблице «Виды брака» предложить меры
предупреждения данных видов брака;

22. Конец
