ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Кафедра разработки месторождений подземным способом
Тема: Проект вскрытия, подготовки и разработки северной части месторождения Норильск-1
Выполнил: ст. гр. ТПР-20, Иванов К.Д.
Научный руководитель: старший преподаватель, Васильев В.Е.
Санкт-Петербург
2026

2.

Геологический раздел дипломного проектирования

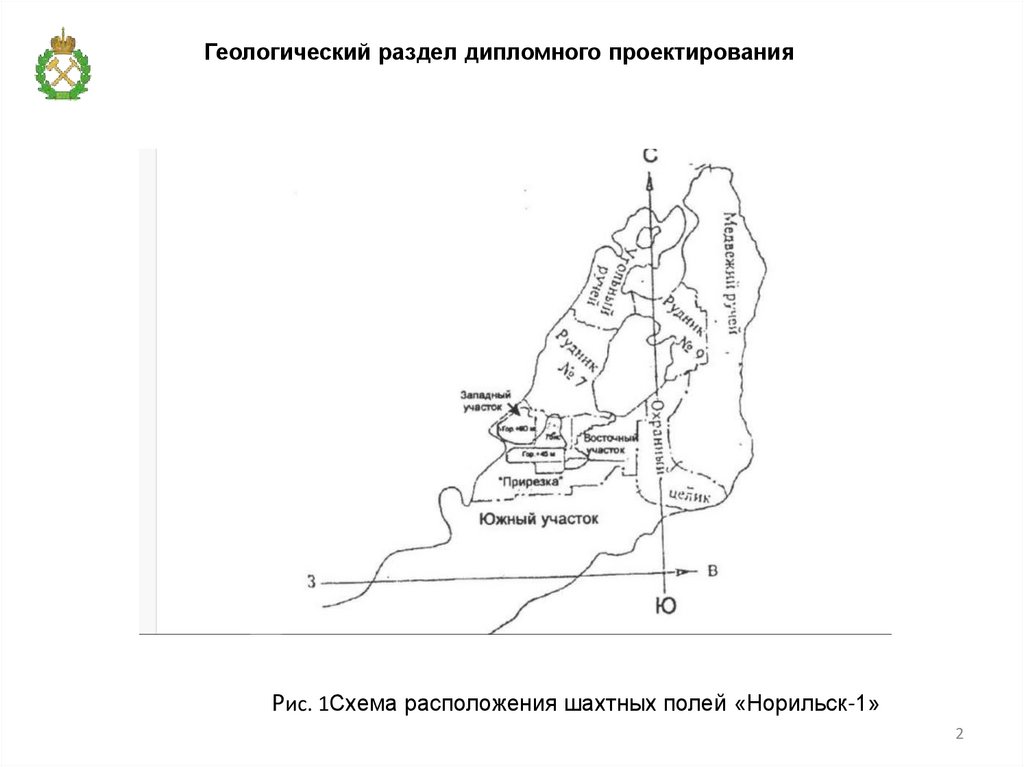

Рис. 1Схема расположения шахтных полей «Норильск-1»
2

3. Рис. 2 Схема вскрытия месторождения

Раздел « Современное состояние горных работ»
Рис. 2 Схема вскрытия месторождения
Комбинированное: вертикальными стволами и штольнями.
3

4.

Исходные данные для проектирования и режим
работы предприятия

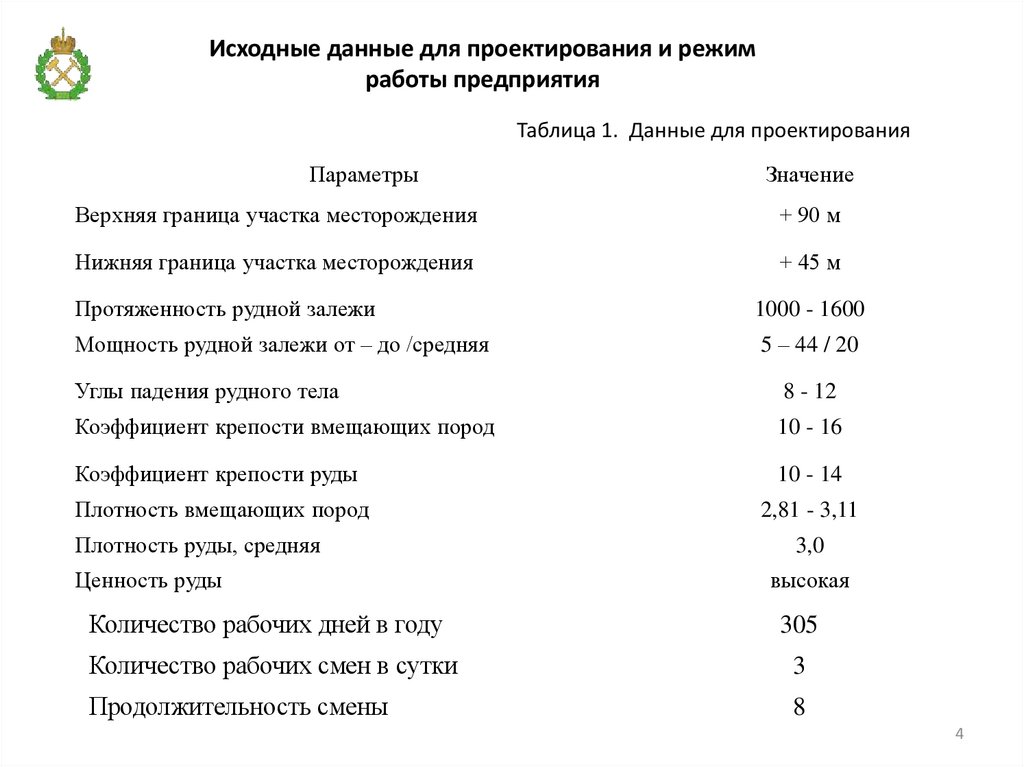

Таблица 1. Данные для проектирования
Параметры
Значение
Верхняя граница участка месторождения
+ 90 м
Нижняя граница участка месторождения
+ 45 м
Протяженность рудной залежи
1000 - 1600
Мощность рудной залежи от – до /средняя
5 – 44 / 20
Углы падения рудного тела
8 - 12
Коэффициент крепости вмещающих пород
10 - 16
Коэффициент крепости руды
10 - 14
Плотность вмещающих пород
2,81 - 3,11
Плотность руды, средняя
3,0
Ценность руды
высокая
Количество рабочих дней в году
305
Количество рабочих смен в сутки
3
Продолжительность смены
8
4

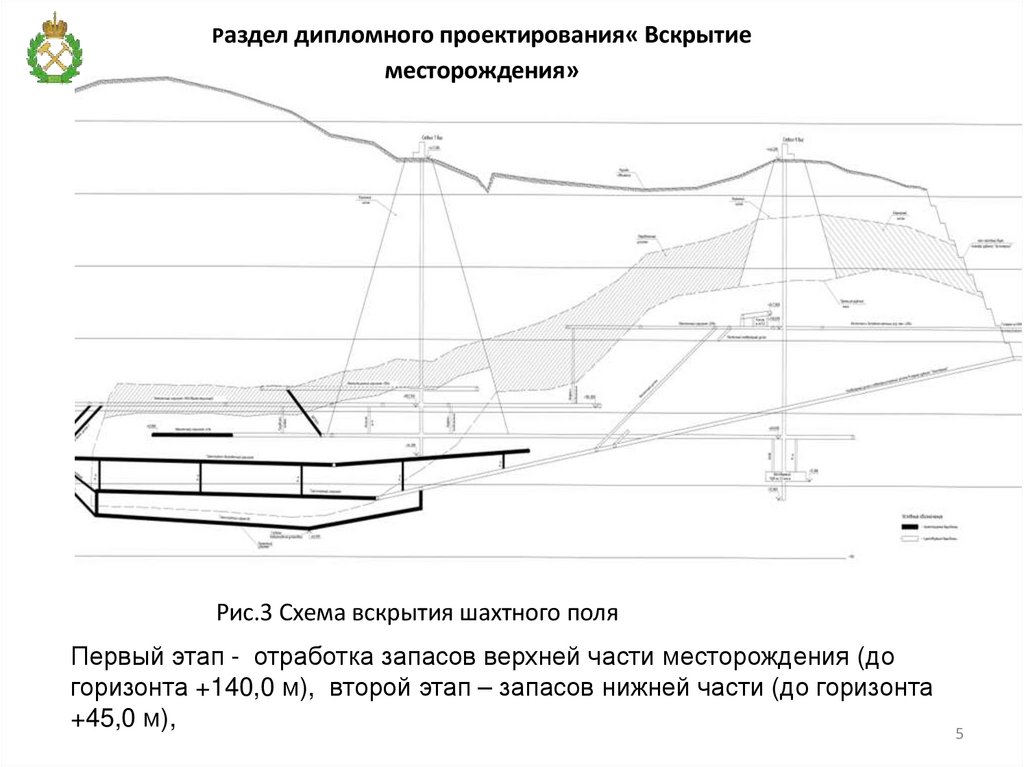

5. Рис.3 Схема вскрытия шахтного поля

Раздел дипломного проектирования« Вскрытие
месторождения»
Рис.3 Схема вскрытия шахтного поля
Первый этап - отработка запасов верхней части месторождения (до
горизонта +140,0 м), второй этап – запасов нижней части (до горизонта
+45,0 м),
5

6.

Раздел дипломного проектирования
«Вскрытие месторождения»

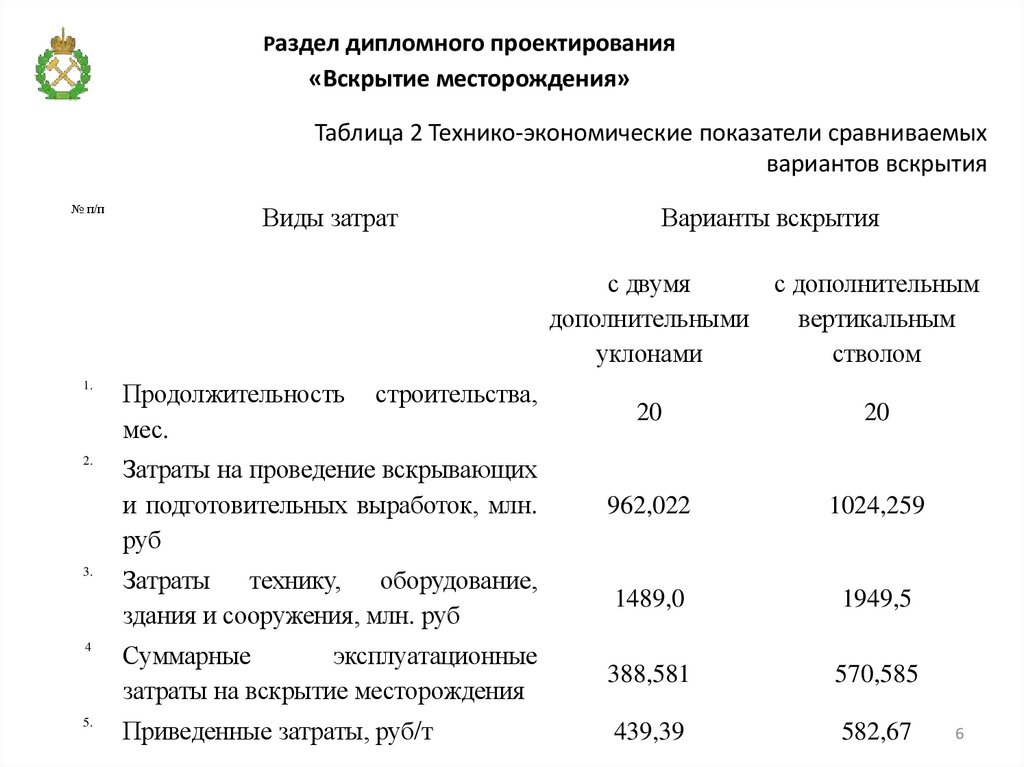

Таблица 2 Технико-экономические показатели сравниваемых
вариантов вскрытия
№ п/п
Виды затрат
Варианты вскрытия
с двумя
с дополнительным
дополнительными
вертикальным
уклонами
стволом
1.
2.
3.
4
5.
Продолжительность
мес.
строительства,
20
20
Затраты на проведение вскрывающих
и подготовительных выработок, млн.
руб
962,022
1024,259
Затраты
технику,
оборудование,
здания и сооружения, млн. руб
1489,0
1949,5
Суммарные
эксплуатационные
затраты на вскрытие месторождения
388,581
570,585
Приведенные затраты, руб/т
439,39
582,67
6

7.

Раздел дипломного проектирования «Система разработки месторождения»

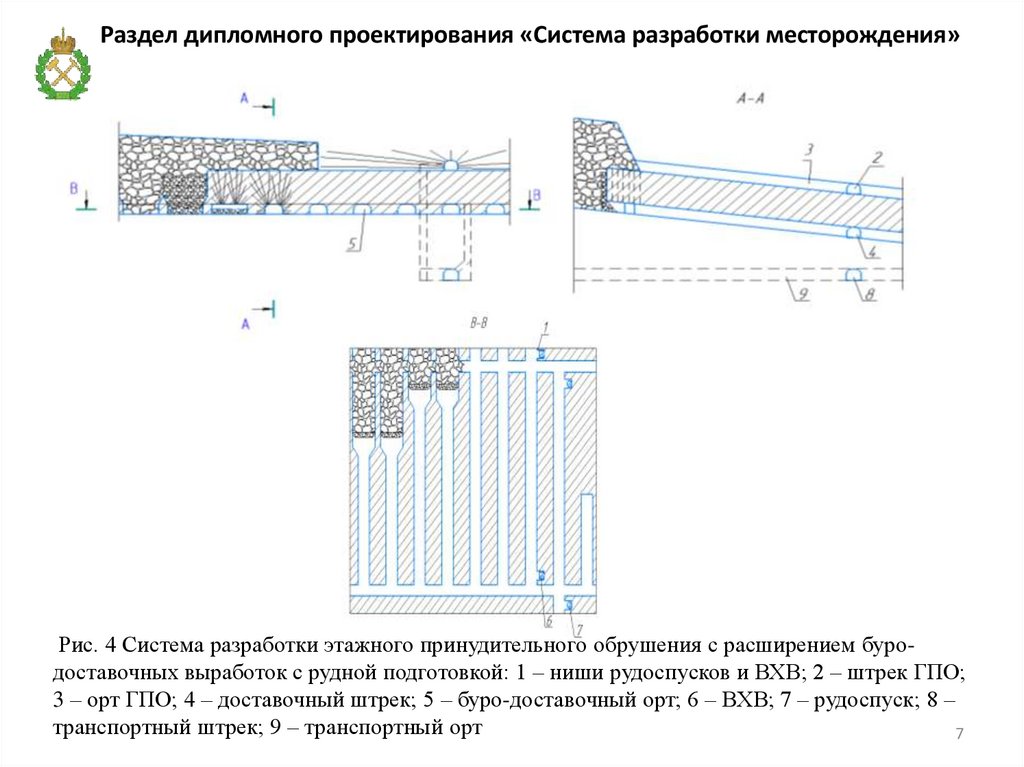

Рис. 4 Система разработки этажного принудительного обрушения с расширением буродоставочных выработок с рудной подготовкой: 1 – ниши рудоспусков и ВХВ; 2 – штрек ГПО;
3 – орт ГПО; 4 – доставочный штрек; 5 – буро-доставочный орт; 6 – ВХВ; 7 – рудоспуск; 8 –
транспортный штрек; 9 – транспортный орт
7

8.

Раздел дипломного проектирования «Системы разработки месторождения»

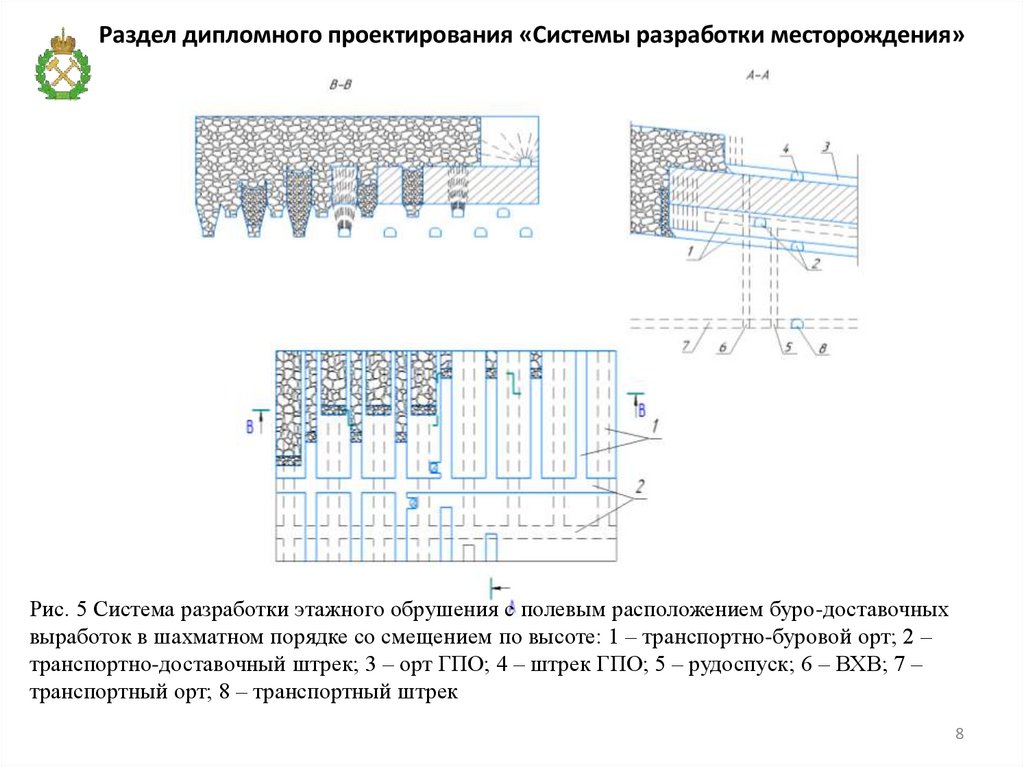

Рис. 5 Система разработки этажного обрушения с полевым расположением буро-доставочных
выработок в шахматном порядке со смещением по высоте: 1 – транспортно-буровой орт; 2 –
транспортно-доставочный штрек; 3 – орт ГПО; 4 – штрек ГПО; 5 – рудоспуск; 6 – ВХВ; 7 –
транспортный орт; 8 – транспортный штрек
8

9.

Раздел дипломного проектирования «Системы разработки месторождения »

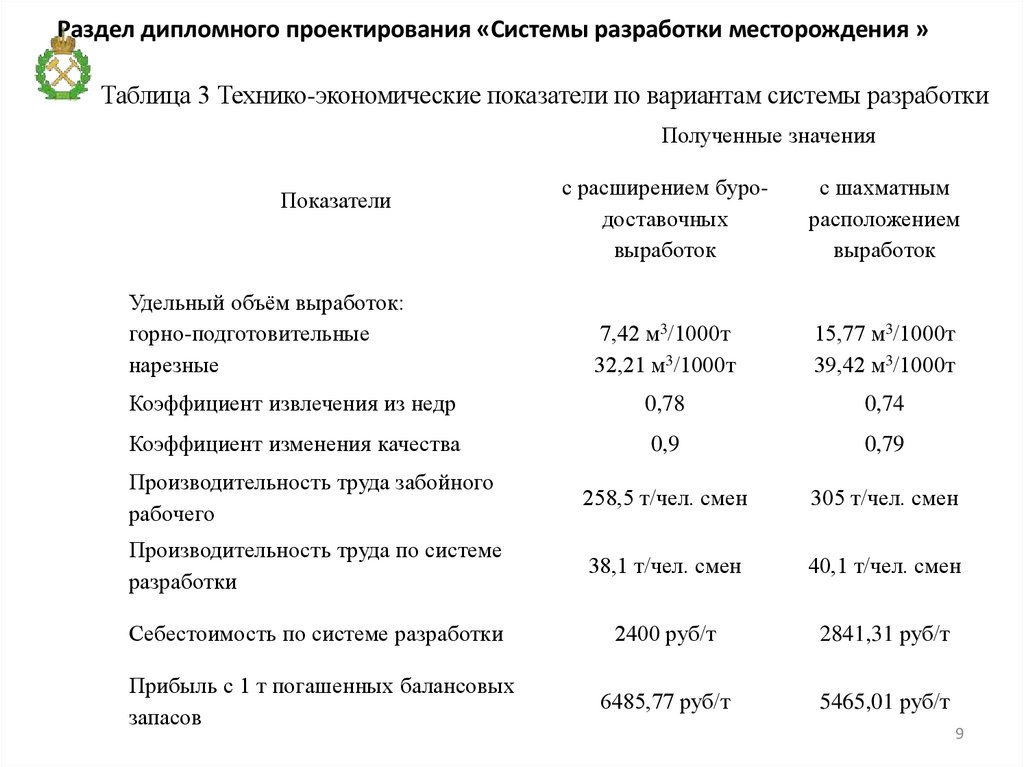

Таблица 3 Технико-экономические показатели по вариантам системы разработки
Полученные значения
с расширением буродоставочных
выработок
с шахматным
расположением
выработок
7,42 м3/1000т
32,21 м3/1000т
15,77 м3/1000т
39,42 м3/1000т
Коэффициент извлечения из недр
0,78
0,74
Коэффициент изменения качества
0,9
0,79
Производительность труда забойного
рабочего
258,5 т/чел. смен
305 т/чел. смен
Производительность труда по системе
разработки
38,1 т/чел. смен
40,1 т/чел. смен
Себестоимость по системе разработки
2400 руб/т
2841,31 руб/т
Прибыль с 1 т погашенных балансовых
запасов
6485,77 руб/т
5465,01 руб/т
Показатели
Удельный объём выработок:
горно-подготовительные
нарезные
9

10.

Специальный раздел дипломного
проектирования

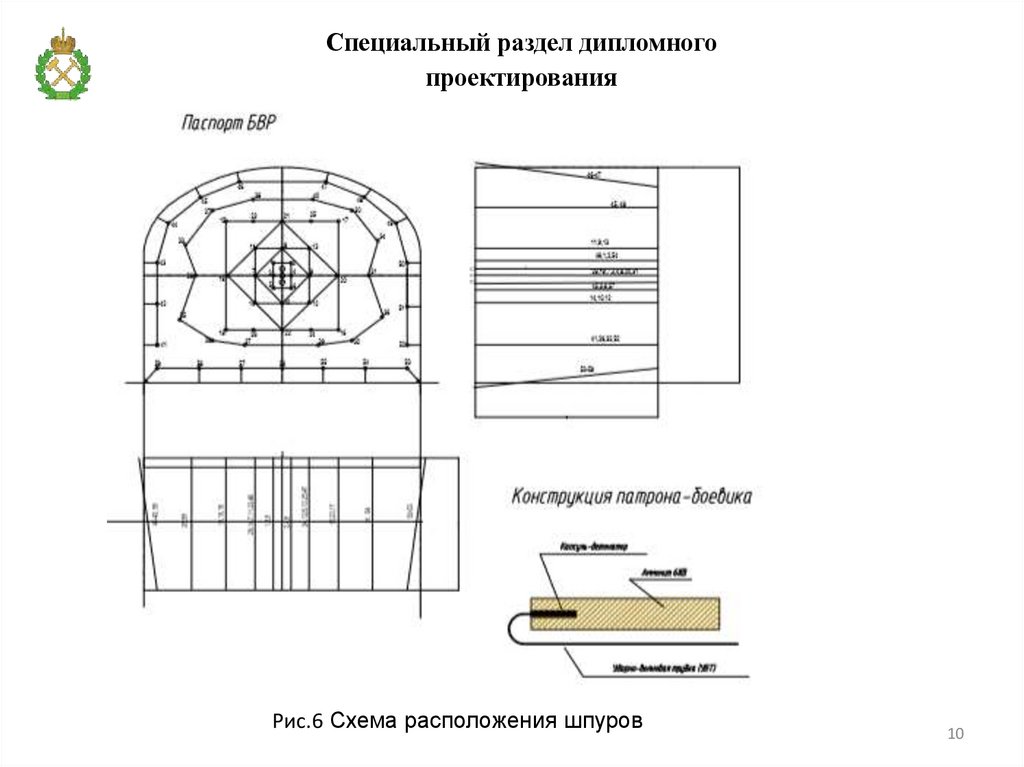

Рис.6 Схема расположения шпуров
10

11.

Специальный раздел дипломного
проектирования

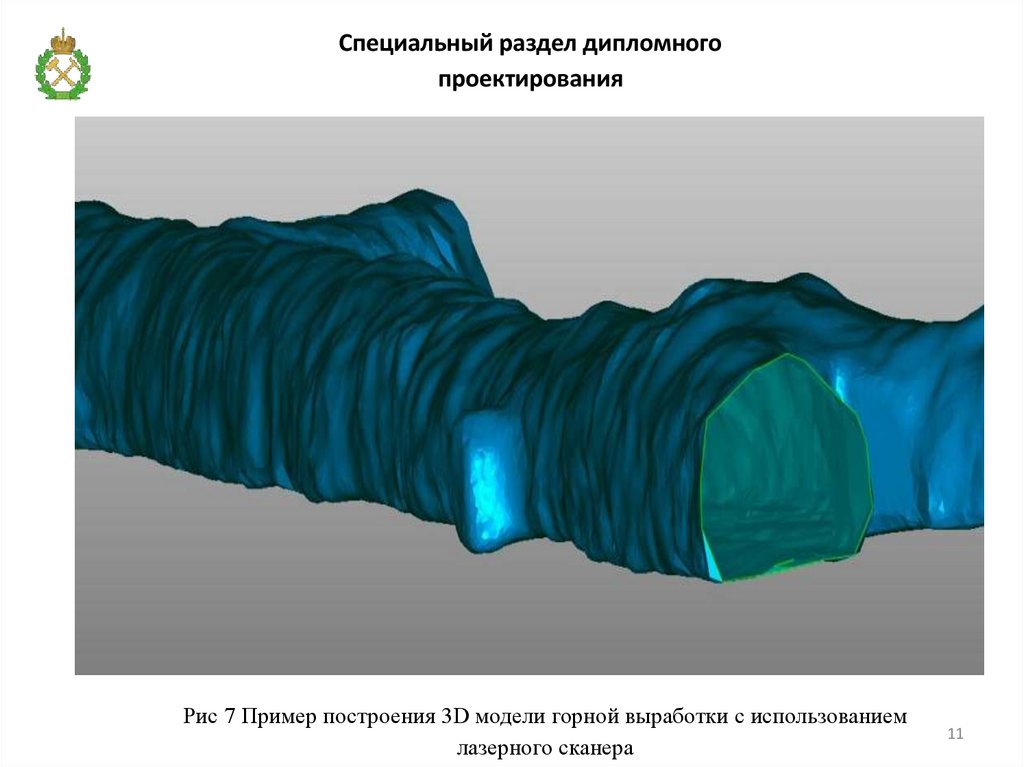

Рис 7 Пример построения 3D модели горной выработки с использованием
лазерного сканера
11

12.

Раздел дипломного проектирования «Рудничная вентиляция»

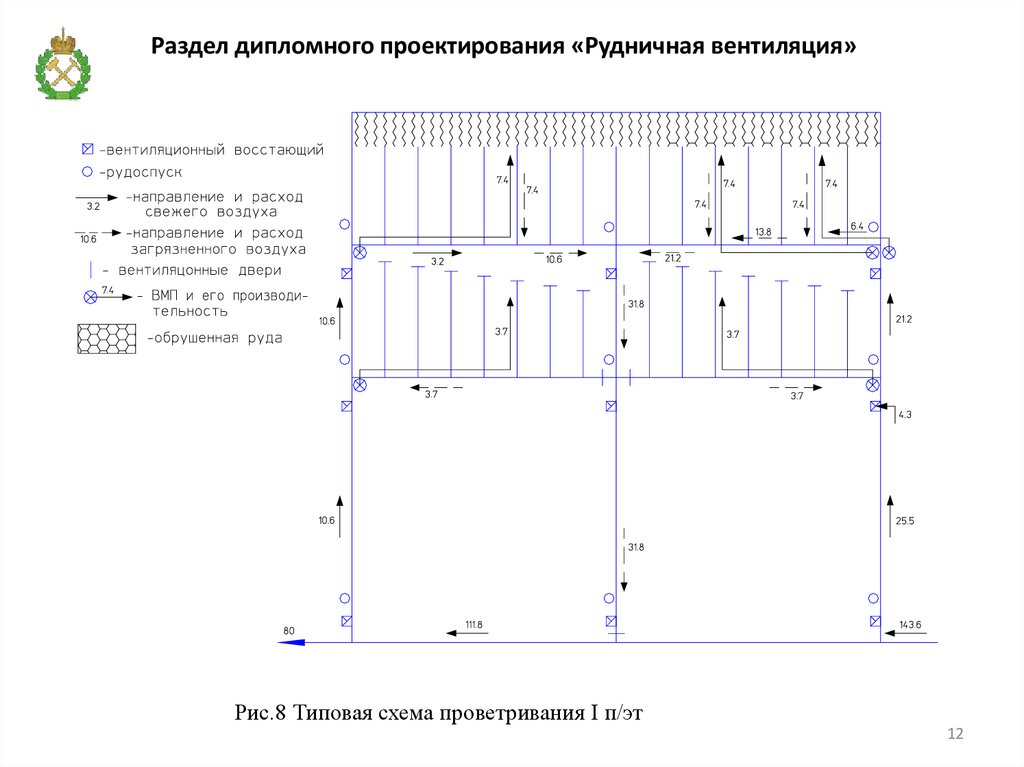

Рис.8 Типовая схема проветривания I п/эт
12

13.

Экономический раздел дипломного проектирования
Расчет стоимости товарной продукции
Извлекаемый
из руды
элемент
Извлекаемый
из руды
элемент
Медь
0,47 %
Кобальт
Никель
Платина
Палладий
Серебро
Извлечение
при
обогащении,
доли ед
Кол-во
металла, т/год
Цена металла
руб/т, руб/г
Выручка
реализации,
млрд. руб/год
0,91
8554
800 000 руб/т
6,843
0,016%
0,83
266
4 500 000 руб/т
1,197
0,33%
0,75
4950
2 000 000 руб/т
9,9
1,7 г/т
0,86
2,924
5 568 руб/г
16,281
4,05 г/т
0,8
6,480
3 923 руб/г
25,421
1,27 г/т
0,8
2,032
172 руб/г
0,35
Итого
59,992
Вобщ = 59,992 млрд.руб
З общ = 18855,4 ∙ 1,2 ∙ 2000000 = 45,253 млрд. руб,
Пч = П − Н = 14,739 − 3,685 = 11,054 млрд. руб,
Токуп =К / Пч = 45,253 / 11,054 = 4,9 года,
13

14.

Экономический раздел дипломного проектирования

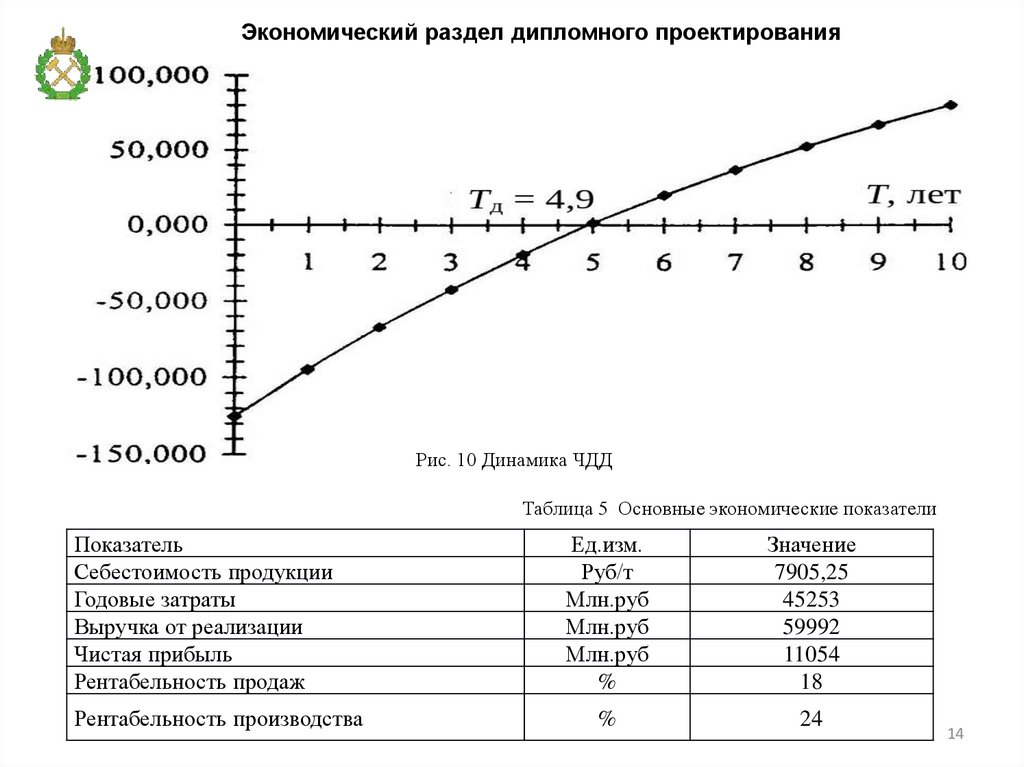

Рис. 10 Динамика ЧДД
Таблица 5 Основные экономические показатели
Показатель
Себестоимость продукции
Годовые затраты
Выручка от реализации
Чистая прибыль
Рентабельность продаж
Ед.изм.
Руб/т
Млн.руб
Млн.руб
Млн.руб
%
Значение
7905,25
45253
59992
11054
18
Рентабельность производства
%
24
14
