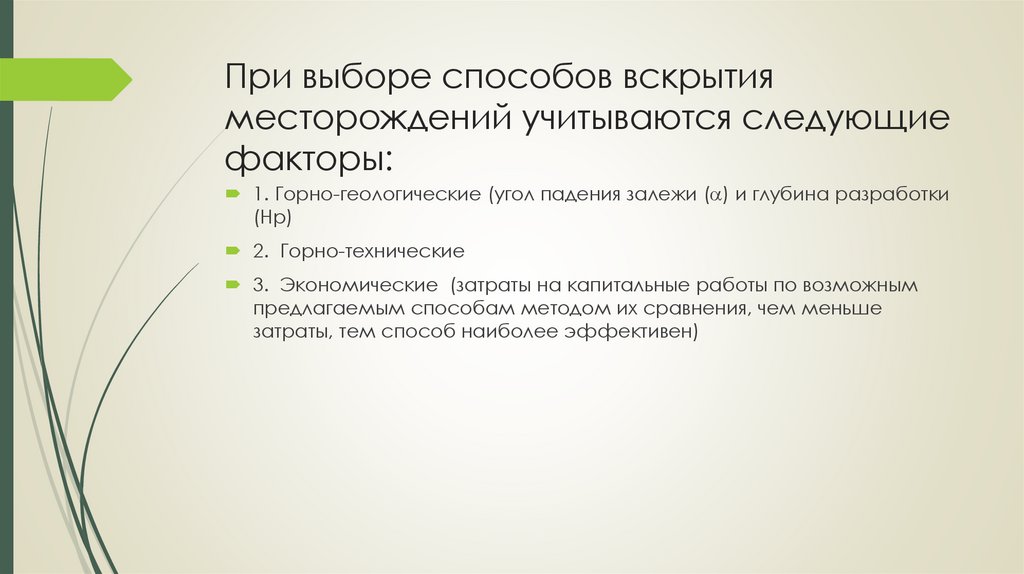

1. Способы вскрытия месторождений при разработке рудных месторождений (вертикальными стволами)

2. При выборе способов вскрытия месторождений учитываются следующие факторы:

1. Горно-геологические (угол падения залежи ( ) и глубина разработки
(Hр)
2. Горно-технические
3. Экономические (затраты на капитальные работы по возможным
предлагаемым способам методом их сравнения, чем меньше
затраты, тем способ наиболее эффективен)

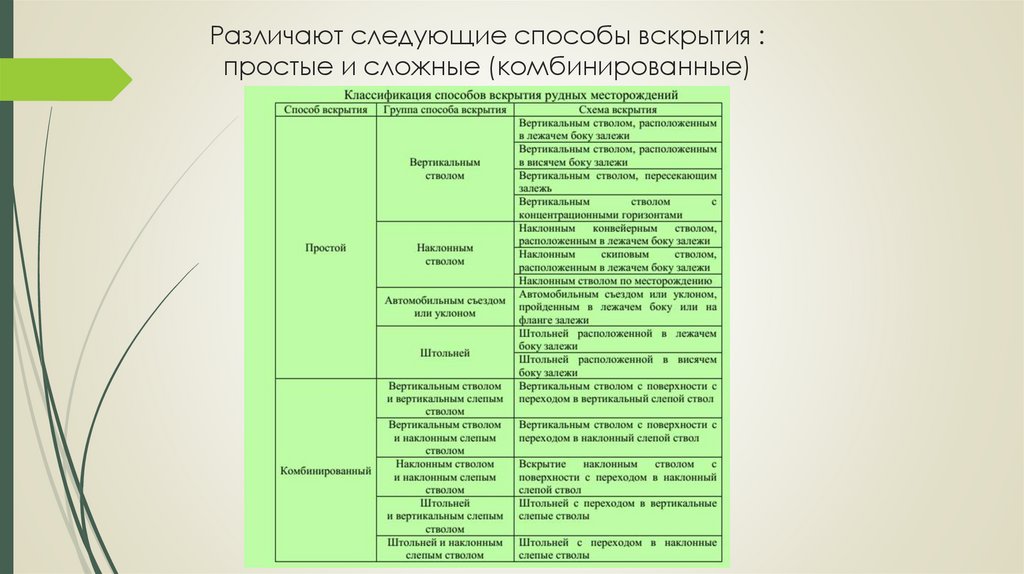

3. Различают следующие способы вскрытия : простые и сложные (комбинированные)

4.

Схема вскрытие вертикальным стволом, расположенным в лежачем боку
залежи
Условия применения: угол падения залежи
≥ 40º, глубина ведения горных
работ до 2000 м. Тн < 25 лет
Сущность способа: Стволы проводят с
поверхности на всю глубину разработки
месторождения (нижняя граница ш.п.). На
каждом подъёмном горизонте
сооружаются околоствольные дворы.
Руду из забоев доставляют с помощью
электровозов.
Достоинства: отсутствуют охранные целики
( отработка которых сопряжена с
высокими потерями руды и
необходимостью консервации
значительных запасов.)
Недостатки: увеличиваются затраты на
проведение дополнительных вскрывающих
выработок (квершлагов) с увеличением
глубины горных работ
1
Обозначения:
2
1-главный ствол
2 -этажные квершлаги
3 - приемный бункер
3

5.

Вскрытие вертикальным стволом, расположенным в висячем боку
залежи
4
1
Обозначения:
1-главный ствол
2 -этажные квершлаги
3 - приемный бункер
4. Охранные объекты на
поверхности (лежачий
бок)
2
3
Условия применения: угол падения залежи ≥ 40º,
глубина ведения горных
работ до 2000 м. Тн < 25 лет
наличие на поверхности со стороны пород
лежачего бока охраняемых объектов, породы
лежачего бока неустойчивы и сильно
обводнены,
Сущность способа: Стволы проводят с
поверхности в висячем боку залежи на всю
глубину разработки месторождения (нижняя
граница ш.п.). На каждом подъёмном горизонте
сооружаются околоствольные дворы.
Руду из забоев доставляют с помощью
электровозов.
Достоинства: сокращается длина дополнительных
вскрывающих выработок с увеличением глубины
горных работ.
Недостатки: большая длина дополнительных
вскрывающих выработок особенно на первых
горизонтах, что затрудняет ввод вовремя шахты в
эксплуатацию.

6.

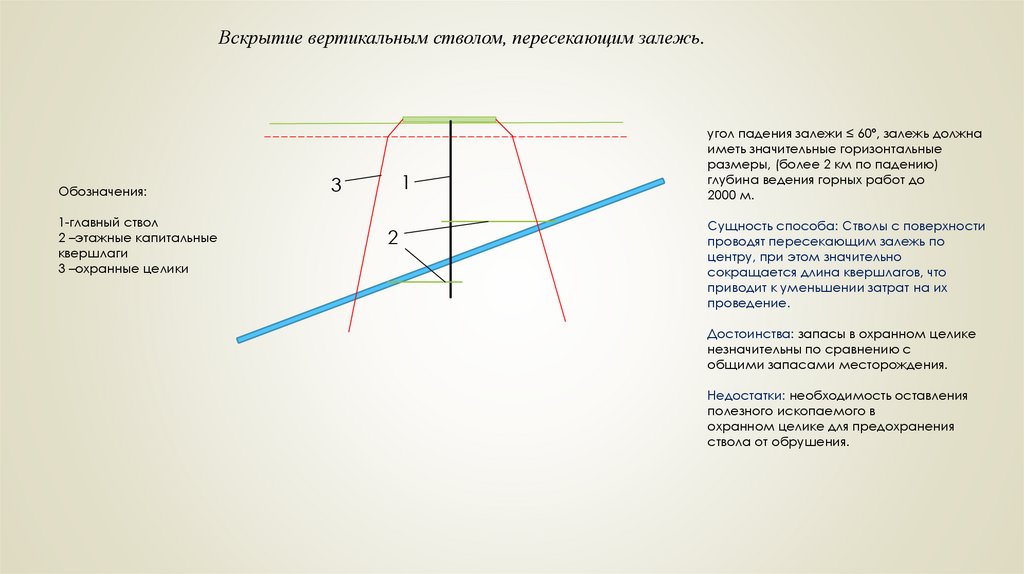

Вскрытие вертикальным стволом, пересекающим залежь.
Обозначения:
1-главный ствол
2 –этажные капитальные
квершлаги
3 –охранные целики
1
3
2
угол падения залежи ≤ 60º, залежь должна
иметь значительные горизонтальные
размеры, (более 2 км по падению)
глубина ведения горных работ до
2000 м.
Сущность способа: Стволы с поверхности
проводят пересекающим залежь по
центру, при этом значительно
сокращается длина квершлагов, что
приводит к уменьшении затрат на их
проведение.
Достоинства: запасы в охранном целике
незначительны по сравнению с
общими запасами месторождения.
Недостатки: необходимость оставления
полезного ископаемого в
охранном целике для предохранения
ствола от обрушения.

7.

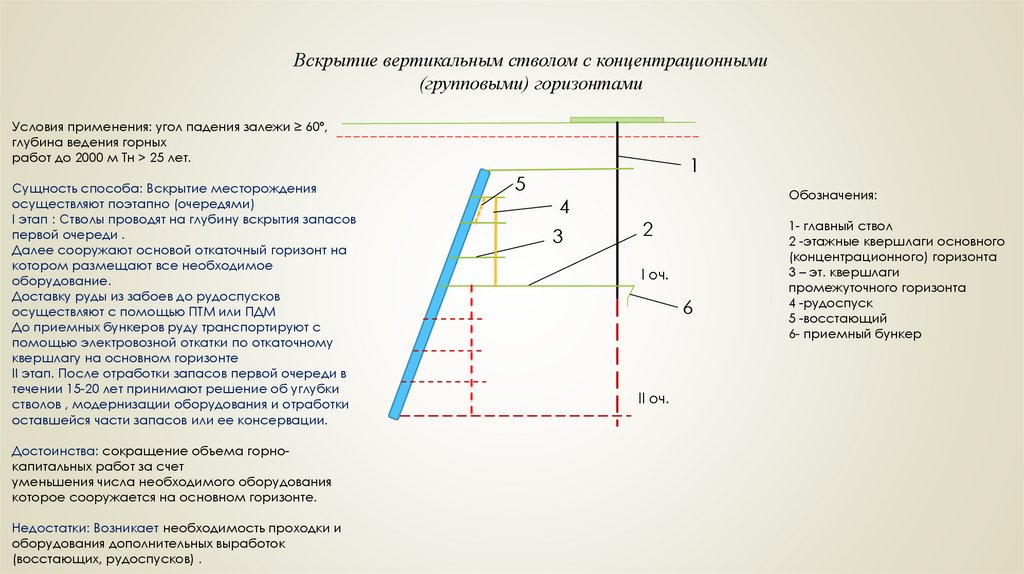

Вскрытие вертикальным стволом с концентрационными
(групповыми) горизонтами
Условия применения: угол падения залежи ≥ 60º,
глубина ведения горных
работ до 2000 м Тн > 25 лет.
Сущность способа: Вскрытие месторождения
осуществляют поэтапно (очередями)
I этап : Стволы проводят на глубину вскрытия запасов
первой очереди .
Далее сооружают основой откаточный горизонт на
котором размещают все необходимое
оборудование.
Доставку руды из забоев до рудоспусков
осуществляют с помощью ПТМ или ПДМ
До приемных бункеров руду транспортируют с
помощью электровозной откатки по откаточному
квершлагу на основном горизонте
II этап. После отработки запасов первой очереди в
течении 15-20 лет принимают решение об углубки
стволов , модернизации оборудования и отработки
оставшейся части запасов или ее консервации.
Достоинства: сокращение объема горнокапитальных работ за счет
уменьшения числа необходимого оборудования
которое сооружается на основном горизонте.
Недостатки: Возникает необходимость проходки и
оборудования дополнительных выработок
(восстающих, рудоспусков) .
5
1
4
3
Обозначения:
2
I оч.
6
II оч.
1- главный ствол
2 -этажные квершлаги основного
(концентрационного) горизонта
3 – эт. квершлаги
промежуточного горизонта
4 -рудоспуск
5 -восстающий
6- приемный бункер

8.

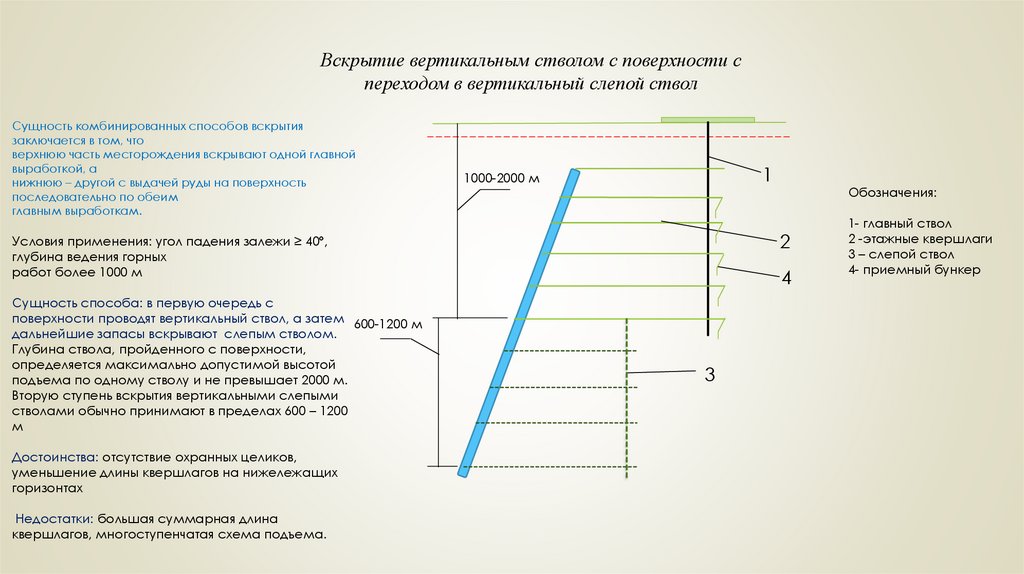

Вскрытие вертикальным стволом с поверхности с
переходом в вертикальный слепой ствол
Сущность комбинированных способов вскрытия
заключается в том, что
верхнюю часть месторождения вскрывают одной главной
выработкой, а
нижнюю – другой с выдачей руды на поверхность
последовательно по обеим
главным выработкам.
1
1000-2000 м
2
Условия применения: угол падения залежи ≥ 40º,
глубина ведения горных
работ более 1000 м
Сущность способа: в первую очередь с
поверхности проводят вертикальный ствол, а затем 600-1200 м
дальнейшие запасы вскрывают слепым стволом.
Глубина ствола, пройденного с поверхности,
определяется максимально допустимой высотой
подъема по одному стволу и не превышает 2000 м.
Вторую ступень вскрытия вертикальными слепыми
стволами обычно принимают в пределах 600 – 1200
м
Достоинства: отсутствие охранных целиков,
уменьшение длины квершлагов на нижележащих
горизонтах
Недостатки: большая суммарная длина
квершлагов, многоступенчатая схема подъема.
Обозначения:
4
3
1- главный ствол
2 -этажные квершлаги
3 – слепой ствол
4- приемный бункер

9.

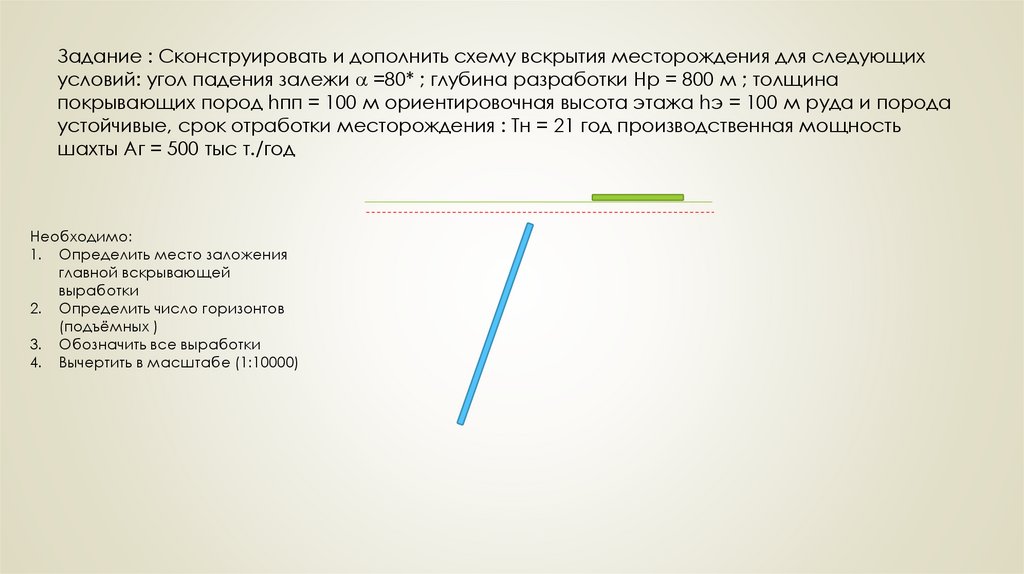

Задание : Сконструировать и дополнить схему вскрытия месторождения для следующих
условий: угол падения залежи =80* ; глубина разработки Hр = 800 м ; толщина
покрывающих пород hпп = 100 м ориентировочная высота этажа hэ = 100 м руда и порода
устойчивые, срок отработки месторождения : Тн = 21 год производственная мощность
шахты Аг = 500 тыс т./год
Необходимо:
1. Определить место заложения
главной вскрывающей
выработки
2. Определить число горизонтов
(подъёмных )
3. Обозначить все выработки
4. Вычертить в масштабе (1:10000)
