ЭлектрооборудованиеПС

1.

Д. Е. Дашеев, Н. В. Александров, И. А. Галегузова
ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ
Улан-Удэ
2024

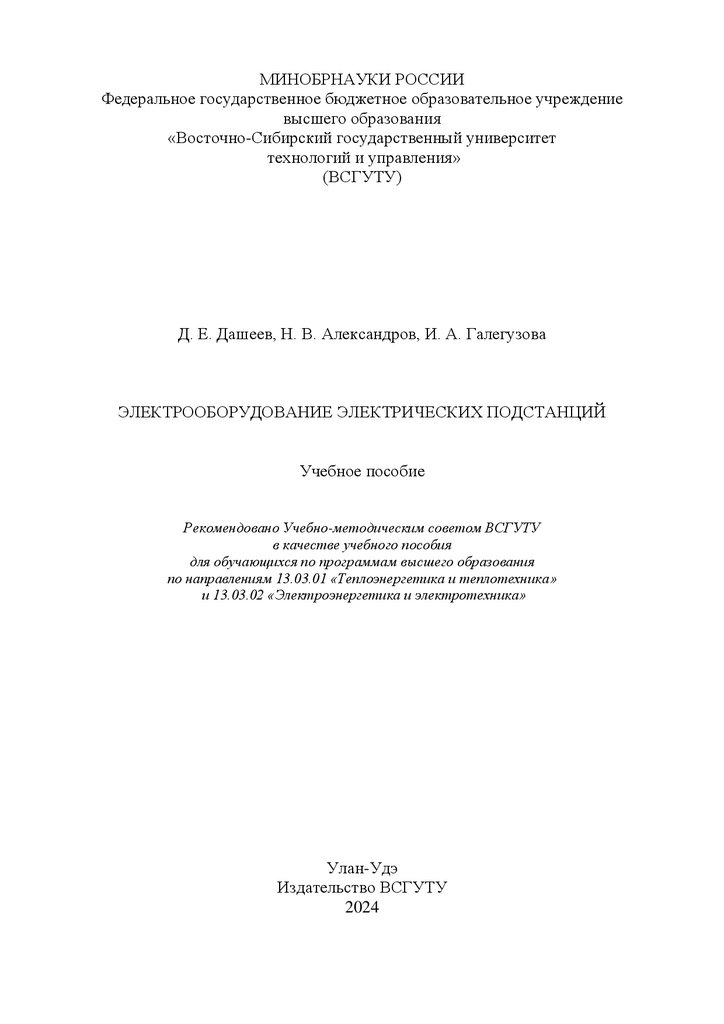

2.

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Восточно-Сибирский государственный университет
технологий и управления»
(ВСГУТУ)
Д. Е. Дашеев, Н. В. Александров, И. А. Галегузова
ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ
Учебное пособие
Рекомендовано Учебно-методическим советом ВСГУТУ
в качестве учебного пособия
для обучающихся по программам высшего образования
по направлениям 13.03.01 «Теплоэнергетика и теплотехника»
и 13.03.02 «Электроэнергетика и электротехника»
Улан-Удэ
Издательство ВСГУТУ
2024
1

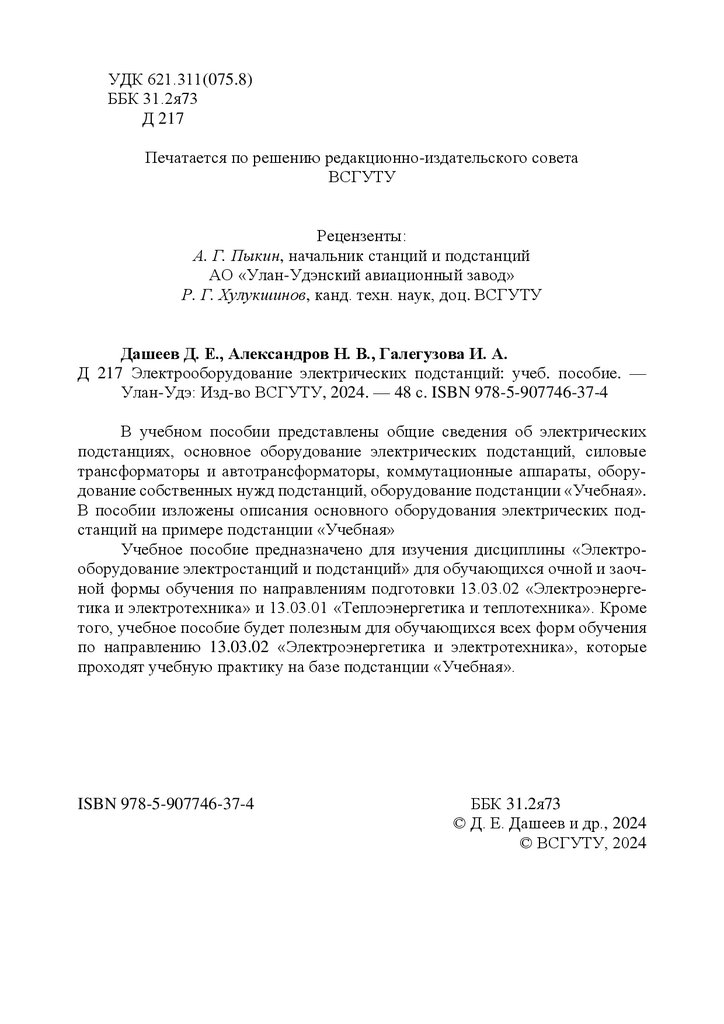

3.

УДК 621.311(075.8)
ББК 31.2я73
Д 217
Печатается по решению редакционно-издательского совета
ВСГУТУ
Рецензенты:
А. Г. Пыкин, начальник станций и подстанций
АО «Улан-Удэнский авиационный завод»
Р. Г. Хулукшинов, канд. техн. наук, доц. ВСГУТУ
Дашеев Д. Е., Александров Н. В., Галегузова И. А.
Д 217 Электрооборудование электрических подстанций: учеб. пособие. —
Улан-Удэ: Изд-во ВСГУТУ, 2024. — 48 с. ISBN 978-5-907746-37-4
В учебном пособии представлены общие сведения об электрических
подстанциях, основное оборудование электрических подстанций, силовые
трансформаторы и автотрансформаторы, коммутационные аппараты, оборудование собственных нужд подстанций, оборудование подстанции «Учебная».
В пособии изложены описания основного оборудования электрических подстанций на примере подстанции «Учебная»
Учебное пособие предназначено для изучения дисциплины «Электрооборудование электростанций и подстанций» для обучающихся очной и заочной формы обучения по направлениям подготовки 13.03.02 «Электроэнергетика и электротехника» и 13.03.01 «Теплоэнергетика и теплотехника». Кроме
того, учебное пособие будет полезным для обучающихся всех форм обучения
по направлению 13.03.02 «Электроэнергетика и электротехника», которые
проходят учебную практику на базе подстанции «Учебная».
ББК 31.2я73
© Д. Е. Дашеев и др., 2024
© ВСГУТУ, 2024
ISBN 978-5-907746-37-4
2

4.

ОГЛАВЛЕНИЕ
ПРИНЯТЫЕ СОКРАЩЕНИЯ ................................................................................ 4
ВВЕДЕНИЕ .............................................................................................................. 5
1. ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЯХ .............. 6
2. ОСНОВНОЕ ОБОРУДОВАНИЕ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ .. 10
3. СИЛОВЫЕ ТРАНСФОРМАТОРЫ И АВТОТРАНСФОРМАТОРЫ ........ 14

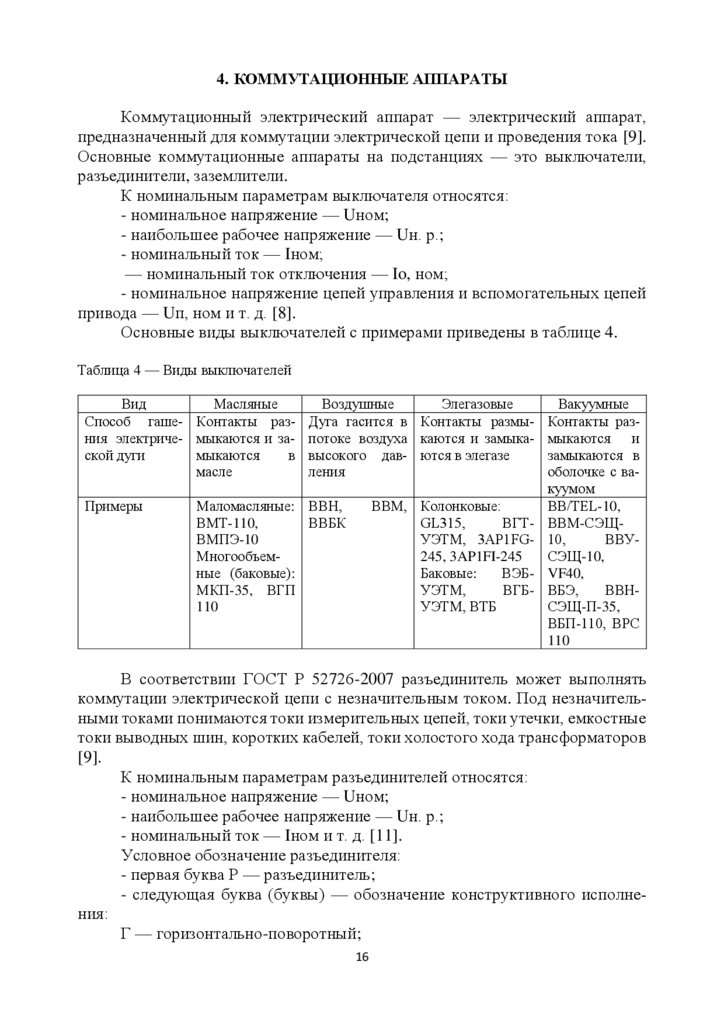

4. КОММУТАЦИОННЫЕ АППАРАТЫ .......................................................... 16

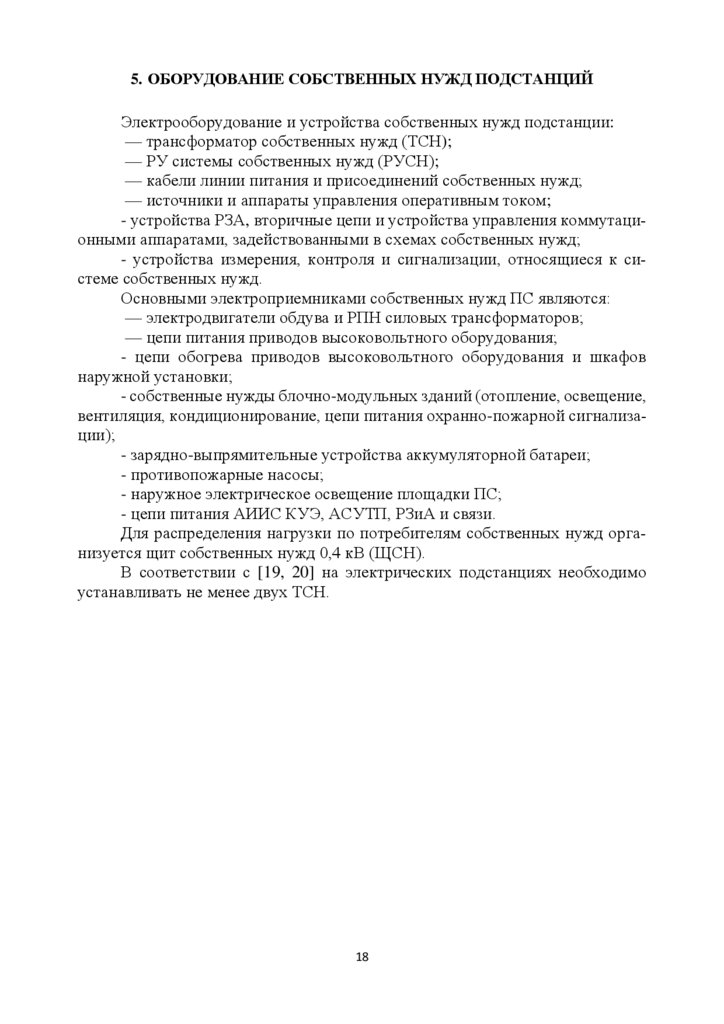

5. ОБОРУДОВАНИЕ СОБСТВЕННЫХ НУЖД ПОДСТАНЦИЙ ................ 18

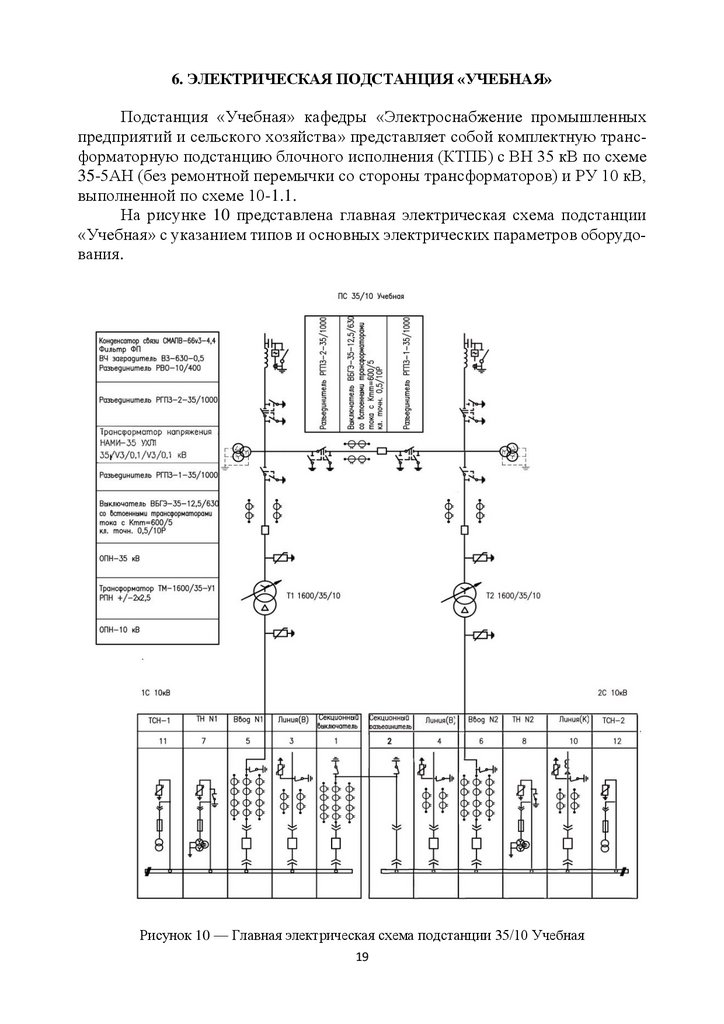

6. ЭЛЕКТРИЧЕСКАЯ ПОДСТАНЦИЯ «УЧЕБНАЯ» ...................................... 19

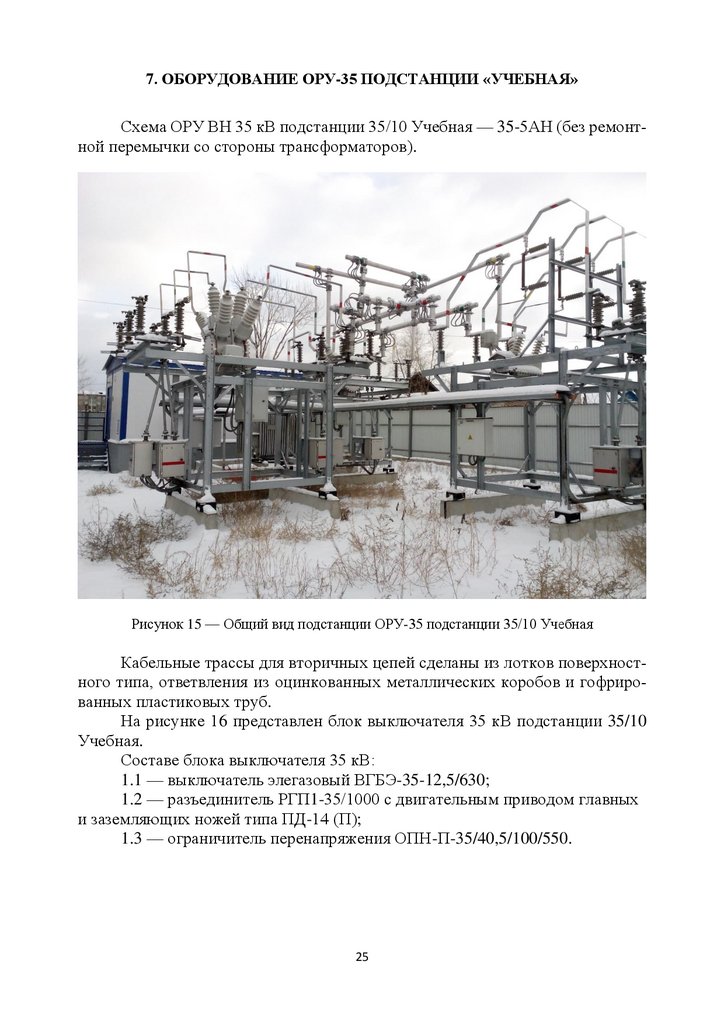

7. ОБОРУДОВАНИЕ ОРУ- 35 ПОДСТАНЦИИ «УЧЕБНАЯ» ........................ 25

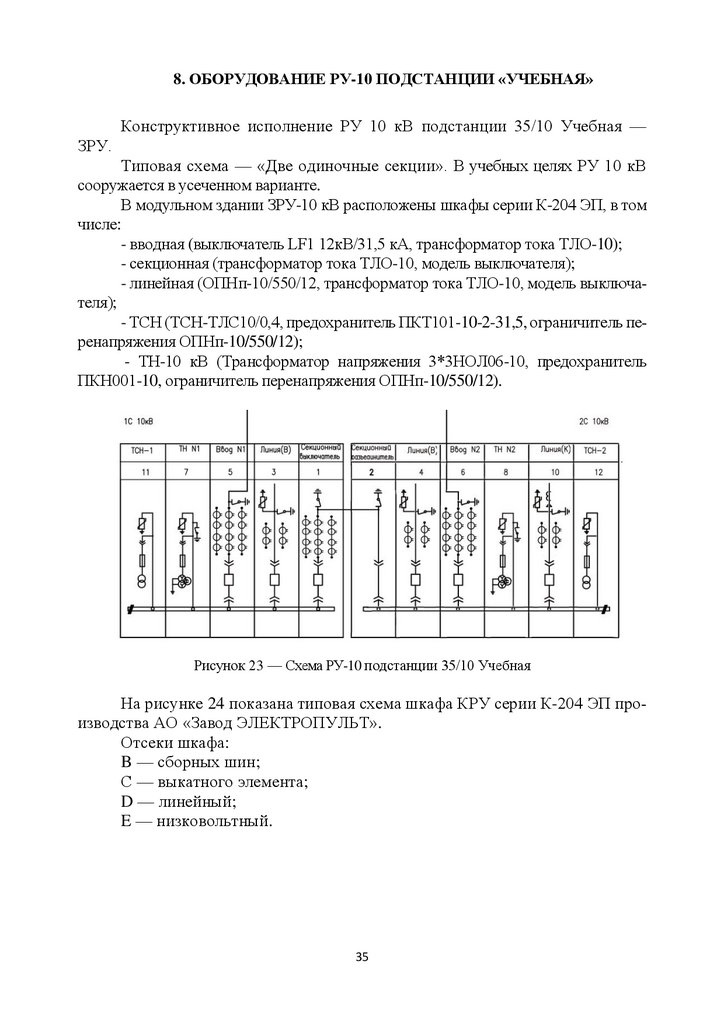

8. ОБОРУДОВАНИЕ РУ-10 ПОДСТАНЦИИ «УЧЕБНАЯ» ............................ 35
9. ПРАКТИЧЕСКИЕ
РАБОТЫ
ПО
ДИСЦИПЛИНЕ
«ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРОСТАНЦИЙ И ПОДСТАНЦИЙ» .. 42
ЗАКЛЮЧЕНИЕ ..................................................................................................... 44

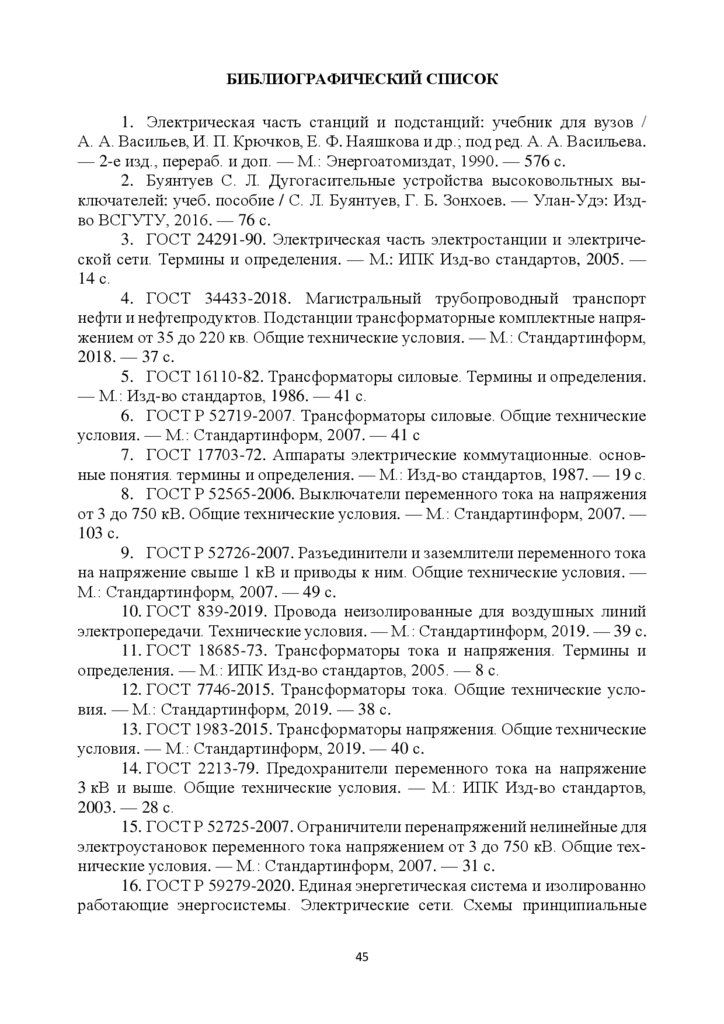

БИБЛИОГРАФИЧЕСКИЙ СПИСОК.................................................................. 45
3

5.

ПРИНЯТЫЕ СОКРАЩЕНИЯ
АСУ ТП ПС — автоматизированная система управления технологическими
процессами подстанции.
ВН — высшее напряжение.
ЗРУ — закрытое распределительное устройство.
КРУ (КРУН) — комплектное распределительное устройство внутренней
(наружной) установки.
НН — низшее напряжение.
ОПУ — общеподстанционный пункт управления.
ОРУ — открытое распределительное устройство.
РЗА — релейная защита и автоматика.
РУ — распределительное устройство.
СН — среднее напряжение.
ТСН — трансформатор собственных нужд.
4

6.

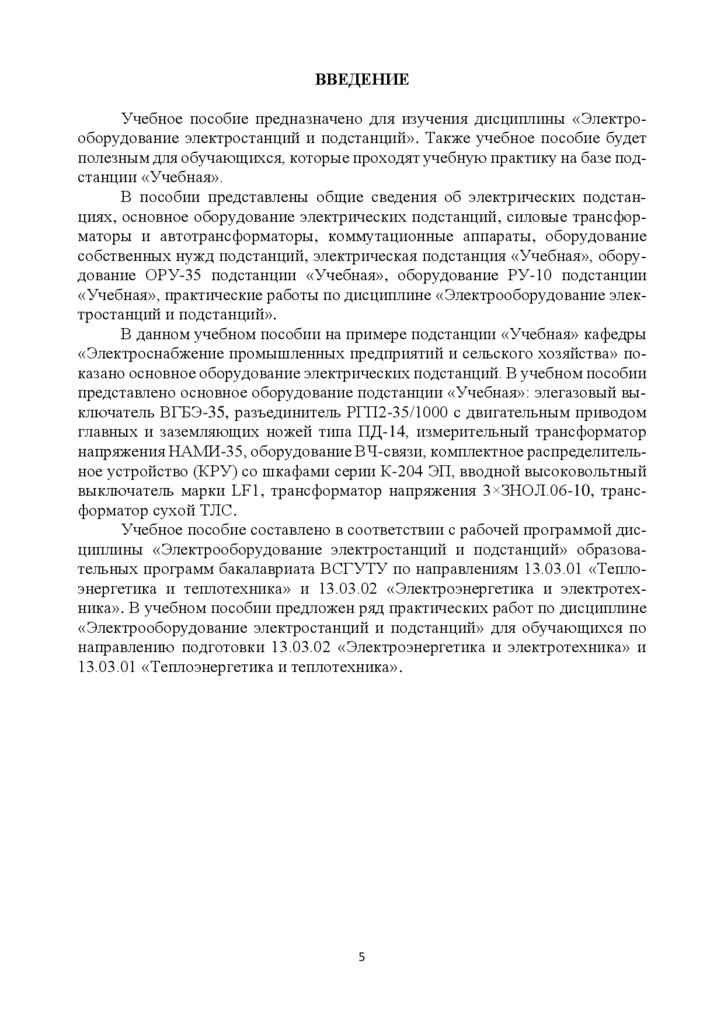

ВВЕДЕНИЕ
Учебное пособие предназначено для изучения дисциплины «Электрооборудование электростанций и подстанций». Также учебное пособие будет
полезным для обучающихся, которые проходят учебную практику на базе подстанции «Учебная».
В пособии представлены общие сведения об электрических подстанциях, основное оборудование электрических подстанций, силовые трансформаторы и автотрансформаторы, коммутационные аппараты, оборудование
собственных нужд подстанций, электрическая подстанция «Учебная», оборудование ОРУ-35 подстанции «Учебная», оборудование РУ-10 подстанции
«Учебная», практические работы по дисциплине «Электрооборудование электростанций и подстанций».
В данном учебном пособии на примере подстанции «Учебная» кафедры
«Электроснабжение промышленных предприятий и сельского хозяйства» показано основное оборудование электрических подстанций. В учебном пособии
представлено основное оборудование подстанции «Учебная»: элегазовый выключатель ВГБЭ-35, разъединитель РГП2-35/1000 с двигательным приводом
главных и заземляющих ножей типа ПД-14, измерительный трансформатор
напряжения НАМИ-35, оборудование ВЧ-связи, комплектное распределительное устройство (КРУ) со шкафами серии К-204 ЭП, вводной высоковольтный
выключатель марки LF1, трансформатор напряжения 3×ЗНОЛ.06-10, трансформатор сухой ТЛС.
Учебное пособие составлено в соответствии с рабочей программой дисциплины «Электрооборудование электростанций и подстанций» образовательных программ бакалавриата ВСГУТУ по направлениям 13.03.01 «Теплоэнергетика и теплотехника» и 13.03.02 «Электроэнергетика и электротехника». В учебном пособии предложен ряд практических работ по дисциплине
«Электрооборудование электростанций и подстанций» для обучающихся по
направлению подготовки 13.03.02 «Электроэнергетика и электротехника» и
13.03.01 «Теплоэнергетика и теплотехника».
5

7.

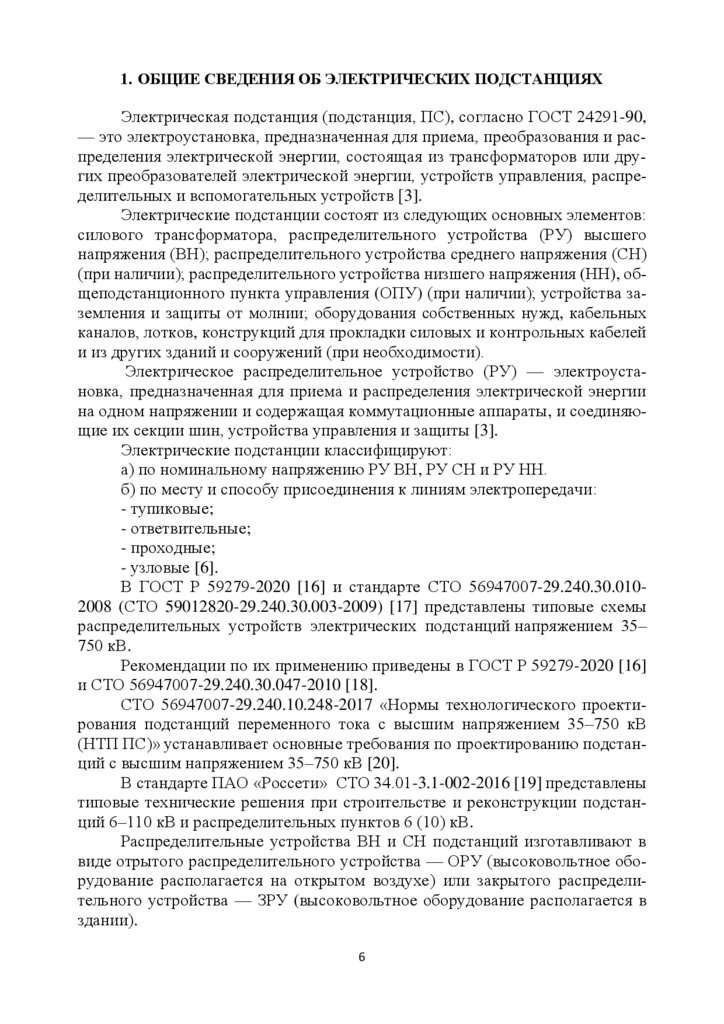

1. ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЯХ
Электрическая подстанция (подстанция, ПС), согласно ГОСТ 24291-90,
— это электроустановка, предназначенная для приема, преобразования и распределения электрической энергии, состоящая из трансформаторов или других преобразователей электрической энергии, устройств управления, распределительных и вспомогательных устройств [3].
Электрические подстанции состоят из следующих основных элементов:
силового трансформатора, распределительного устройства (РУ) высшего
напряжения (ВН); распределительного устройства среднего напряжения (СН)
(при наличии); распределительного устройства низшего напряжения (НН), общеподстанционного пункта управления (ОПУ) (при наличии); устройства заземления и защиты от молнии; оборудования собственных нужд, кабельных
каналов, лотков, конструкций для прокладки силовых и контрольных кабелей
и из других зданий и сооружений (при необходимости).
Электрическое распределительное устройство (РУ) — электроустановка, предназначенная для приема и распределения электрической энергии
на одном напряжении и содержащая коммутационные аппараты, и соединяющие их секции шин, устройства управления и защиты [3].
Электрические подстанции классифицируют:
а) по номинальному напряжению РУ ВН, РУ СН и РУ НН.
б) по месту и способу присоединения к линиям электропередачи:
- тупиковые;
- ответвительные;
- проходные;
- узловые [6].
В ГОСТ Р 59279-2020 [16] и стандарте СТО 56947007-29.240.30.0102008 (СТО 59012820-29.240.30.003-2009) [17] представлены типовые схемы
распределительных устройств электрических подстанций напряжением 35–
750 кВ.
Рекомендации по их применению приведены в ГОСТ Р 59279-2020 [16]
и СТО 56947007-29.240.30.047-2010 [18].
СТО 56947007-29.240.10.248-2017 «Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35–750 кВ
(НТП ПС)» устанавливает основные требования по проектированию подстанций с высшим напряжением 35–750 кВ [20].
В стандарте ПАО «Россети» СТО 34.01-3.1-002-2016 [19] представлены
типовые технические решения при строительстве и реконструкции подстанций 6–110 кВ и распределительных пунктов 6 (10) кВ.
Распределительные устройства ВН и СН подстанций изготавливают в
виде отрытого распределительного устройства — ОРУ (высоковольтное оборудование располагается на открытом воздухе) или закрытого распределительного устройства — ЗРУ (высоковольтное оборудование располагается в
здании).
6

8.

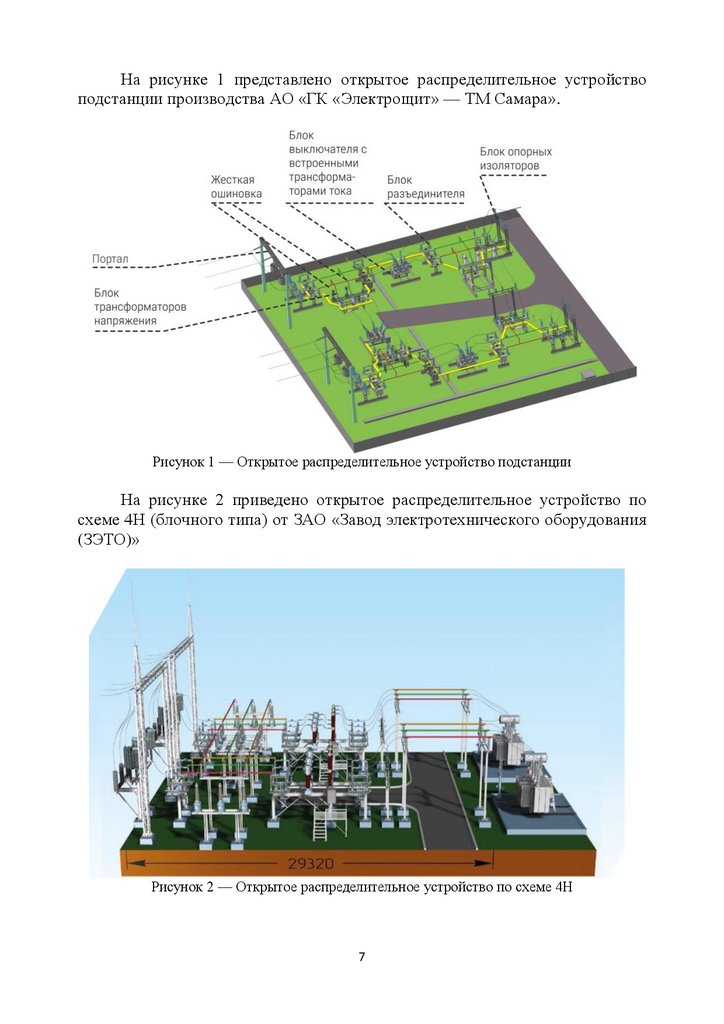

На рисунке 1 представлено открытое распределительное устройство
подстанции производства АО «ГК «Электрощит» — ТМ Самара».
Рисунок 1 — Открытое распределительное устройство подстанции
На рисунке 2 приведено открытое распределительное устройство по
схеме 4Н (блочного типа) от ЗАО «Завод электротехнического оборудования
(ЗЭТО)»
Рисунок 2 — Открытое распределительное устройство по схеме 4Н
7

9.

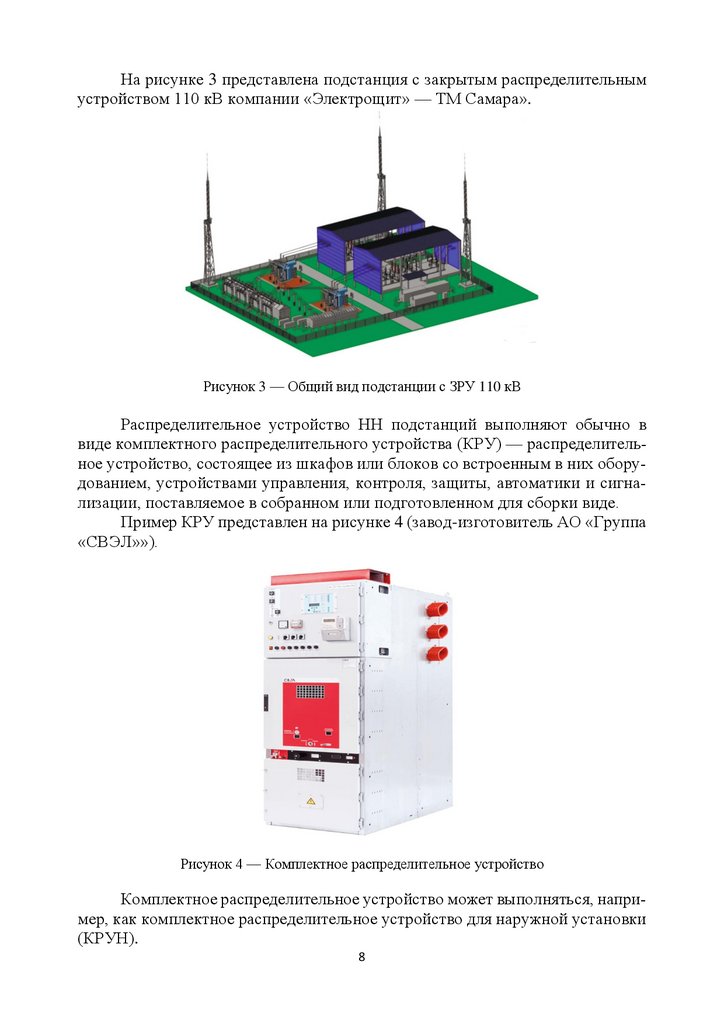

На рисунке 3 представлена подстанция с закрытым распределительным
устройством 110 кВ компании «Электрощит» — ТМ Самара».
Рисунок 3 — Общий вид подстанции с ЗРУ 110 кВ
Распределительное устройство НН подстанций выполняют обычно в
виде комплектного распределительного устройства (КРУ) — распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.
Пример КРУ представлен на рисунке 4 (завод-изготовитель АО «Группа
«СВЭЛ»»).
Рисунок 4 — Комплектное распределительное устройство
Комплектное распределительное устройство может выполняться, например, как комплектное распределительное устройство для наружной установки
(КРУН).
8

10.

На рисунке 5 представлена КРУН подстанции производства АО «Чебоксарский электромеханический завод»
Рисунок 5 — Общий вид блока КРУН исполнения ХЛ1
На рисунке 6 представлена камера сборная одностороннего обслуживания (КСО) ЭПА-2 10 кВ производства компании «Энергопром-Альянс»
Рисунок 6 — Камера сборная одностороннего обслуживания КСО ЭПА-2 10 кВ
Комплектное распределительное устройство, все аппараты которого
расположены в одном отсеке, называется камерой сборной одностороннего
обслуживания (КСО).
9

11.

2. ОСНОВНОЕ ОБОРУДОВАНИЕ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ
Основным оборудованием на электрических подстанциях является силовой трансформатор.
Силовой трансформатор — трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках,
предназначенных для приема и использования электрической энергии. К силовым относятся трансформаторы трехфазные мощностью 6,3 кВА и более,
однофазные мощностью 5 кВА и более [5].
Также любая подстанция состоит из РУ ВН и РУ НН. В свою очередь РУ
ВН (РУ СН) состоит из:
- коммутационных аппаратов (разъединители, высоковольтные выключатели);
- трансформаторов тока и напряжения; (ТТ и ТН);
- ограничителей перенапряжения (ОПН);
- ошиновок, их соединений и креплений;
- изоляторов;
- металлоконструкций (опоры, порталы, стойки и т. д.);
- ограждений, площадок обслуживания и др.
Выключатель, согласно ГОСТ Р 52565-2006, — это контактный коммутационный аппарат, способный включать, проводить и отключать токи при
нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных анормальных условиях в цепи, таких как короткое замыкание [8].
Разъединитель — коммутационный аппарат, который обеспечивает в отключенном положении изоляционный промежуток, удовлетворяющий нормативным требованиям [9].
Ошиновка — соединительный элемент между высоковольтными аппаратами, группами аппаратов или используемый в качестве элемента сборных
или присоединительных шин [4].
Ошиновка бывает гибкой, жесткой или комбинированной.
Гибкая ошиновка выполняется гибкими сталеалюминевыми проводами
по ГОСТ 839 [10], жесткая — выполняется жесткими шинами.
В качестве жесткой ошиновки в РУ на напряжение 110 и 220 кВ обычно
применяют трубчатые шины круглого сечения, в РУ на напряжение до 35 кВ
включительно применяют шины прямоугольного сечения. В качестве токоведущих частей в ОРУ часто используется комбинированная ошиновка: жесткая
и гибкая.
Измерительные трансформаторы тока (напряжения) предназначены для
выработки сигнала измерительной информации для измерительных приборов,
цепей релейной защиты и автоматики (РЗА), сигнализации и других устройств
[11–13].
10

12.

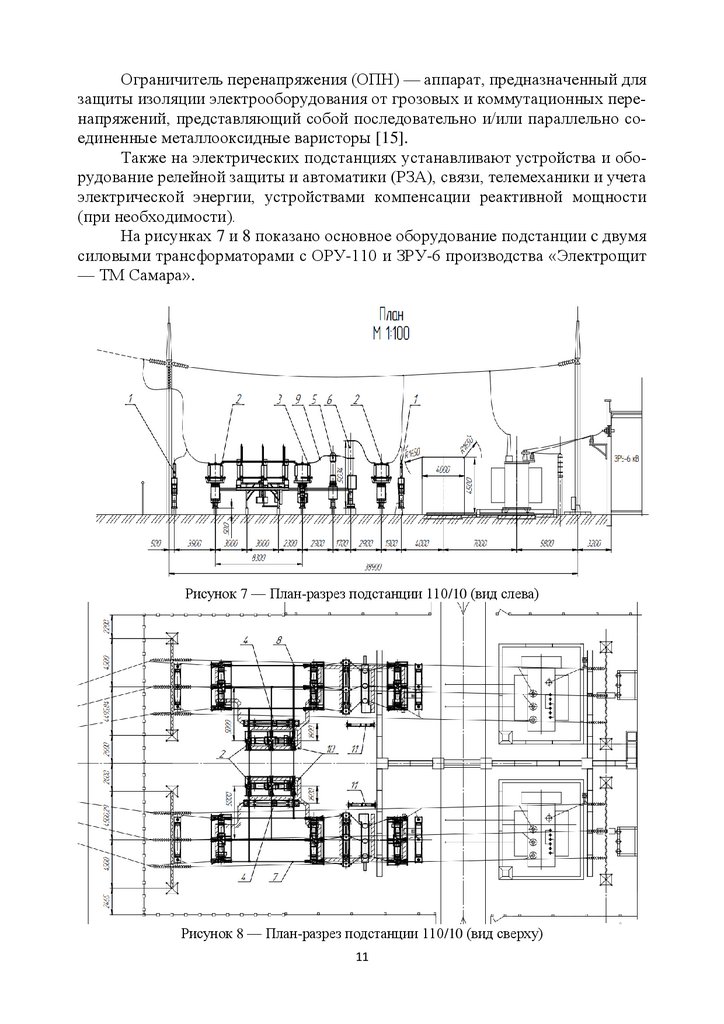

Ограничитель перенапряжения (ОПН) — аппарат, предназначенный для
защиты изоляции электрооборудования от грозовых и коммутационных перенапряжений, представляющий собой последовательно и/или параллельно соединенные металлооксидные варисторы [15].
Также на электрических подстанциях устанавливают устройства и оборудование релейной защиты и автоматики (РЗА), связи, телемеханики и учета
электрической энергии, устройствами компенсации реактивной мощности
(при необходимости).
На рисунках 7 и 8 показано основное оборудование подстанции c двумя
силовыми трансформаторами с ОРУ-110 и ЗРУ-6 производства «Электрощит
— ТМ Самара».
Рисунок 7 — План-разрез подстанции 110/10 (вид слева)
Рисунок 8 — План-разрез подстанции 110/10 (вид сверху)
11

13.

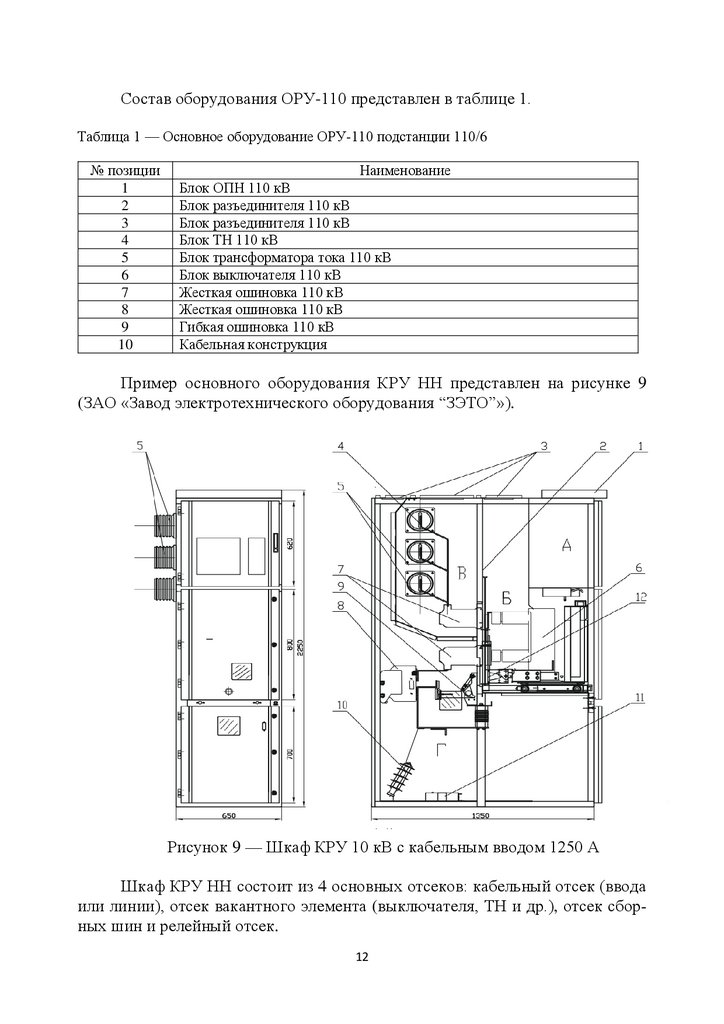

Состав оборудования ОРУ-110 представлен в таблице 1.
Таблица 1 — Основное оборудование ОРУ-110 подстанции 110/6
№ позиции
1
2
3
4
5
6
7
8
9
10
Наименование
Блок ОПН 110 кВ
Блок разъединителя 110 кВ
Блок разъединителя 110 кВ
Блок ТН 110 кВ
Блок трансформатора тока 110 кВ
Блок выключателя 110 кВ
Жесткая ошиновка 110 кВ
Жесткая ошиновка 110 кВ
Гибкая ошиновка 110 кВ
Кабельная конструкция
Пример основного оборудования КРУ НН представлен на рисунке 9
(ЗАО «Завод электротехнического оборудования “ЗЭТО”»).
Рисунок 9 — Шкаф КРУ 10 кВ с кабельным вводом 1250 А
Шкаф КРУ НН состоит из 4 основных отсеков: кабельный отсек (ввода
или линии), отсек вакантного элемента (выключателя, ТН и др.), отсек сборных шин и релейный отсек.
12

14.

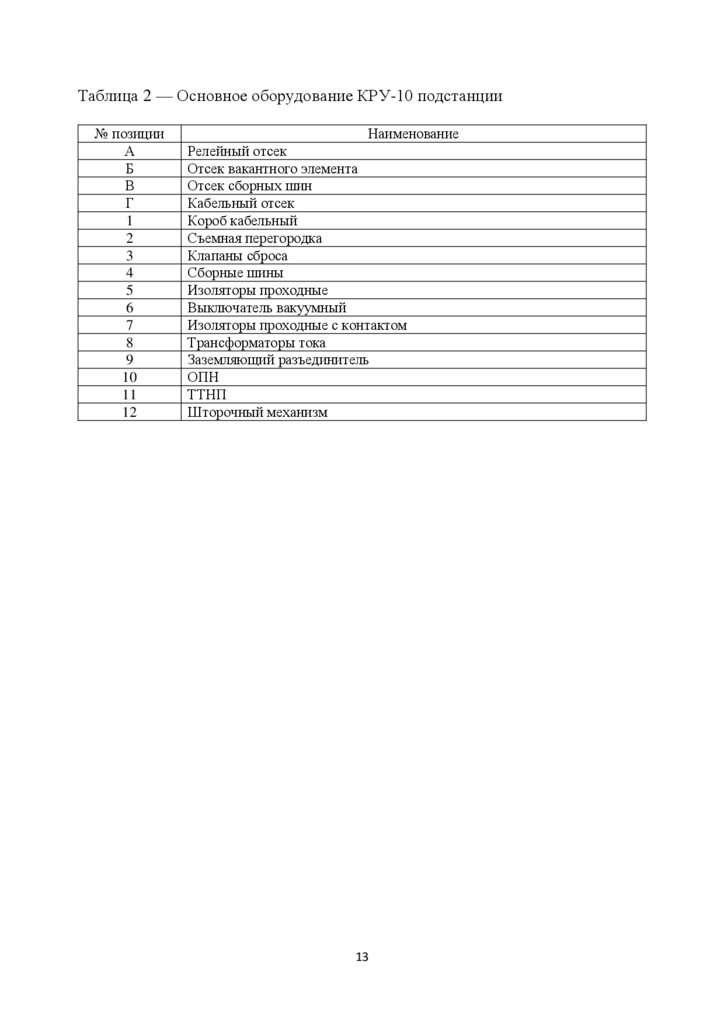

Таблица 2 — Основное оборудование КРУ-10 подстанции
№ позиции
А
Б
В
Г
1
2
3
4
5
6
7
8
9
10
11
12
Наименование
Релейный отсек
Отсек вакантного элемента
Отсек сборных шин
Кабельный отсек
Короб кабельный
Съемная перегородка
Клапаны сброса
Сборные шины
Изоляторы проходные
Выключатель вакуумный
Изоляторы проходные с контактом
Трансформаторы тока
Заземляющий разъединитель
ОПН
ТТНП
Шторочный механизм
13

15.

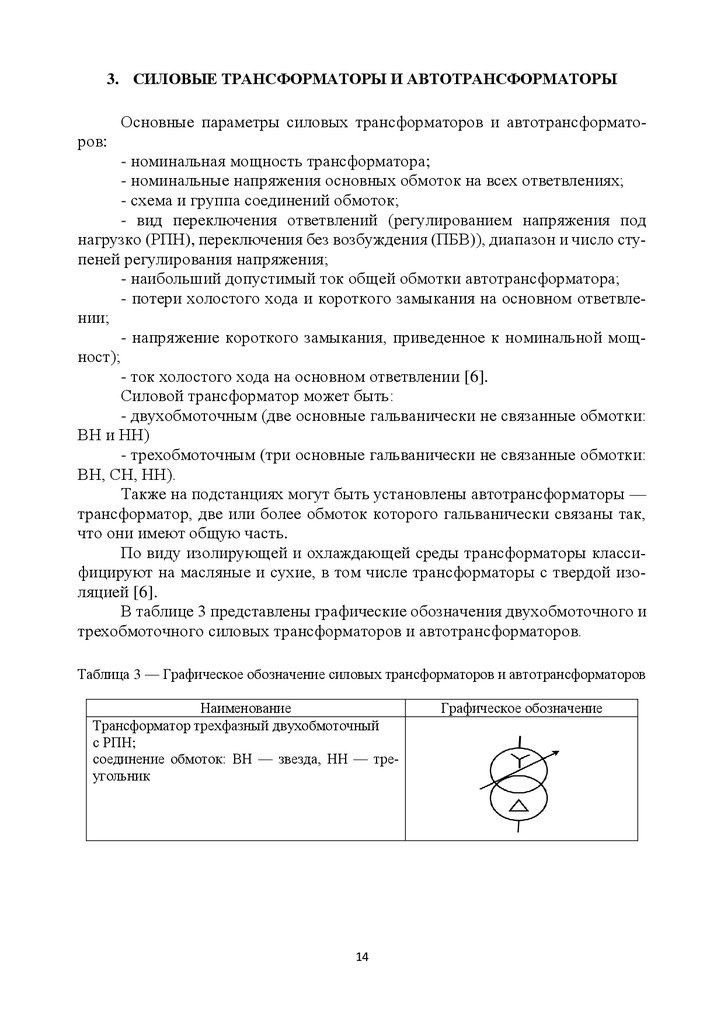

3. СИЛОВЫЕ ТРАНСФОРМАТОРЫ И АВТОТРАНСФОРМАТОРЫ
Основные параметры силовых трансформаторов и автотрансформаторов:
- номинальная мощность трансформатора;
- номинальные напряжения основных обмоток на всех ответвлениях;
- схема и группа соединений обмоток;
- вид переключения ответвлений (регулированием напряжения под
нагрузко (РПН), переключения без возбуждения (ПБВ)), диапазон и число ступеней регулирования напряжения;
- наибольший допустимый ток общей обмотки автотрансформатора;
- потери холостого хода и короткого замыкания на основном ответвлении;
- напряжение короткого замыкания, приведенное к номинальной мощност);
- ток холостого хода на основном ответвлении [6].
Силовой трансформатор может быть:
- двухобмоточным (две основные гальванически не связанные обмотки:
ВН и НН)
- трехобмоточным (три основные гальванически не связанные обмотки:
ВН, СН, НН).
Также на подстанциях могут быть установлены автотрансформаторы —
трансформатор, две или более обмоток которого гальванически связаны так,
что они имеют общую часть.
По виду изолирующей и охлаждающей среды трансформаторы классифицируют на масляные и сухие, в том числе трансформаторы с твердой изоляцией [6].
В таблице 3 представлены графические обозначения двухобмоточного и
трехобмоточного силовых трансформаторов и автотрансформаторов.
Таблица 3 — Графическое обозначение силовых трансформаторов и автотрансформаторов
Наименование
Трансформатор трехфазный двухобмоточный
с РПН;
соединение обмоток: ВН — звезда, НН — треугольник
14
Графическое обозначение

16.

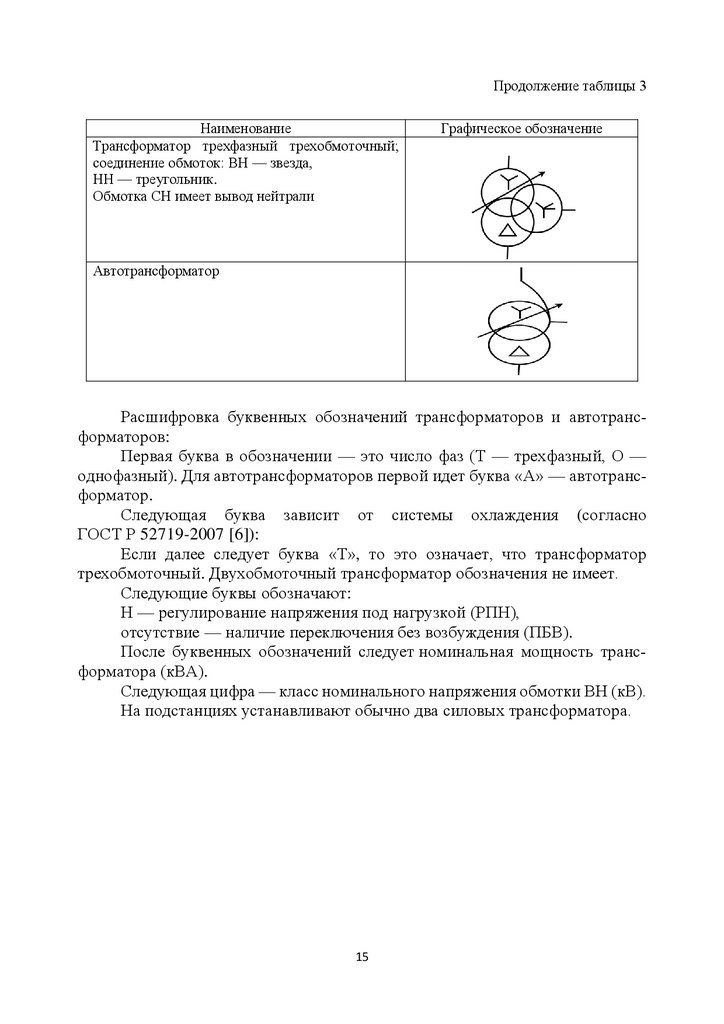

Продолжение таблицы 3
Наименование
Трансформатор трехфазный трехобмоточный;
соединение обмоток: ВН — звезда,
НН — треугольник.
Обмотка СН имеет вывод нейтрали
Графическое обозначение
Автотрансформатор
Расшифровка буквенных обозначений трансформаторов и автотрансформаторов:
Первая буква в обозначении — это число фаз (Т — трехфазный, О —
однофазный). Для автотрансформаторов первой идет буква «А» — автотрансформатор.
Следующая буква зависит от системы охлаждения (согласно
ГОСТ Р 52719-2007 [6]):
Если далее следует буква «Т», то это означает, что трансформатор
трехобмоточный. Двухобмоточный трансформатор обозначения не имеет.
Следующие буквы обозначают:
Н — регулирование напряжения под нагрузкой (РПН),
отсутствие — наличие переключения без возбуждения (ПБВ).
После буквенных обозначений следует номинальная мощность трансформатора (кВА).
Следующая цифра — класс номинального напряжения обмотки ВН (кВ).
На подстанциях устанавливают обычно два силовых трансформатора.
15

17.

4. КОММУТАЦИОННЫЕ АППАРАТЫ
Коммутационный электрический аппарат — электрический аппарат,
предназначенный для коммутации электрической цепи и проведения тока [9].
Основные коммутационные аппараты на подстанциях — это выключатели,
разъединители, заземлители.
К номинальным параметрам выключателя относятся:
- номинальное напряжение — Uном;
- наибольшее рабочее напряжение — Uн. р.;
- номинальный ток — Iном;
— номинальный ток отключения — Io, ном;
- номинальное напряжение цепей управления и вспомогательных цепей
привода — Uп, ном и т. д. [8].
Основные виды выключателей с примерами приведены в таблице 4.
Таблица 4 — Виды выключателей
Вид
Масляные
Способ гаше- Контакты разния электриче- мыкаются и заской дуги
мыкаются
в
масле
Примеры
Воздушные
Элегазовые
Вакуумные
Дуга гасится в Контакты размы- Контакты разпотоке воздуха каются и замыка- мыкаются и
высокого дав- ются в элегазе
замыкаются в
ления
оболочке с вакуумом
Маломасляные: ВВН,
ВВМ, Колонковые:
ВВ/TEL-10,
ВМТ-110,
ВВБК
GL315,
ВГТ- ВВМ-СЭЩВМПЭ-10
УЭТМ, 3AP1FG- 10,
ВВУМногообъем245, 3AP1FI-245
СЭЩ-10,
ные (баковые):
Баковые:
ВЭБ- VF40,
МКП-35, ВГП
УЭТМ,
ВГБ- ВБЭ,
ВВН110
УЭТМ, ВТБ
СЭЩ-П-35,
ВБП-110, ВРС
110
В соответствии ГОСТ Р 52726-2007 разъединитель может выполнять
коммутации электрической цепи с незначительным током. Под незначительными токами понимаются токи измерительных цепей, токи утечки, емкостные
токи выводных шин, коротких кабелей, токи холостого хода трансформаторов
[9].
К номинальным параметрам разъединителей относятся:
- номинальное напряжение — Uном;
- наибольшее рабочее напряжение — Uн. р.;
- номинальный ток — Iном и т. д. [11].
Условное обозначение разъединителя:
- первая буква Р — разъединитель;
- следующая буква (буквы) — обозначение конструктивного исполнения:
Г — горизонтально-поворотный;
16

18.

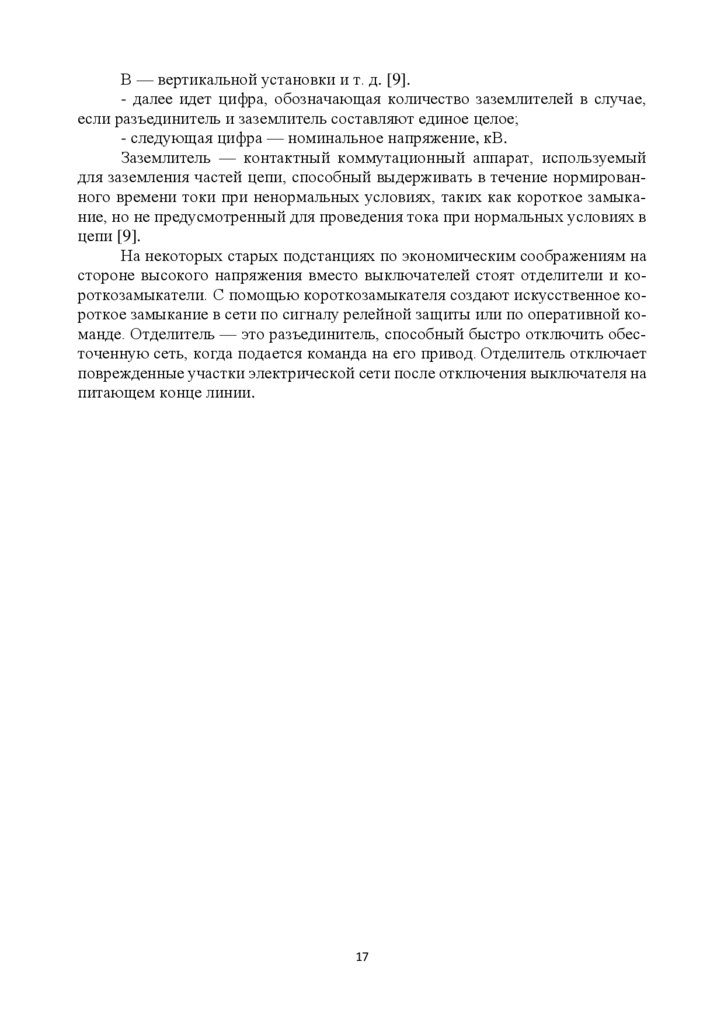

В — вертикальной установки и т. д. [9].
- далее идет цифра, обозначающая количество заземлителей в случае,
если разъединитель и заземлитель составляют единое целое;
- следующая цифра — номинальное напряжение, кВ.
Заземлитель — контактный коммутационный аппарат, используемый
для заземления частей цепи, способный выдерживать в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание, но не предусмотренный для проведения тока при нормальных условиях в
цепи [9].
На некоторых старых подстанциях по экономическим соображениям на
стороне высокого напряжения вместо выключателей стоят отделители и короткозамыкатели. С помощью короткозамыкателя создают искусственное короткое замыкание в сети по сигналу релейной защиты или по оперативной команде. Отделитель — это разъединитель, способный быстро отключить обесточенную сеть, когда подается команда на его привод. Отделитель отключает
поврежденные участки электрической сети после отключения выключателя на
питающем конце линии.
17

19.

5. ОБОРУДОВАНИЕ СОБСТВЕННЫХ НУЖД ПОДСТАНЦИЙ
Электрооборудование и устройства собственных нужд подстанции:
— трансформатор собственных нужд (ТСН);
— РУ системы собственных нужд (РУСН);
— кабели линии питания и присоединений собственных нужд;
— источники и аппараты управления оперативным током;
- устройства РЗА, вторичные цепи и устройства управления коммутационными аппаратами, задействованными в схемах собственных нужд;
- устройства измерения, контроля и сигнализации, относящиеся к системе собственных нужд.
Основными электроприемниками собственных нужд ПС являются:
— электродвигатели обдува и РПН силовых трансформаторов;
— цепи питания приводов высоковольтного оборудования;
- цепи обогрева приводов высоковольтного оборудования и шкафов
наружной установки;
- собственные нужды блочно-модульных зданий (отопление, освещение,
вентиляция, кондиционирование, цепи питания охранно-пожарной сигнализации);
- зарядно-выпрямительные устройства аккумуляторной батареи;
- противопожарные насосы;
- наружное электрическое освещение площадки ПС;
- цепи питания АИИС КУЭ, АСУТП, РЗиА и связи.
Для распределения нагрузки по потребителям собственных нужд организуется щит собственных нужд 0,4 кВ (ЩСН).
В соответствии с [19, 20] на электрических подстанциях необходимо
устанавливать не менее двух ТСН.
18

20.

6. ЭЛЕКТРИЧЕСКАЯ ПОДСТАНЦИЯ «УЧЕБНАЯ»
Подстанция «Учебная» кафедры «Электроснабжение промышленных
предприятий и сельского хозяйства» представляет собой комплектную трансформаторную подстанцию блочного исполнения (КТПБ) с ВН 35 кВ по схеме
35-5АН (без ремонтной перемычки со стороны трансформаторов) и РУ 10 кВ,
выполненной по схеме 10-1.1.
На рисунке 10 представлена главная электрическая схема подстанции
«Учебная» с указанием типов и основных электрических параметров оборудования.
Рисунок 10 — Главная электрическая схема подстанции 35/10 Учебная
19

21.

В ходе реконструкции на учебной подстанции было установлено новое
электрооборудование 35, 10 кВ и внедрена автоматизированная система
управления технологическими процессами (АСУ ТП) фирмы Siemens.

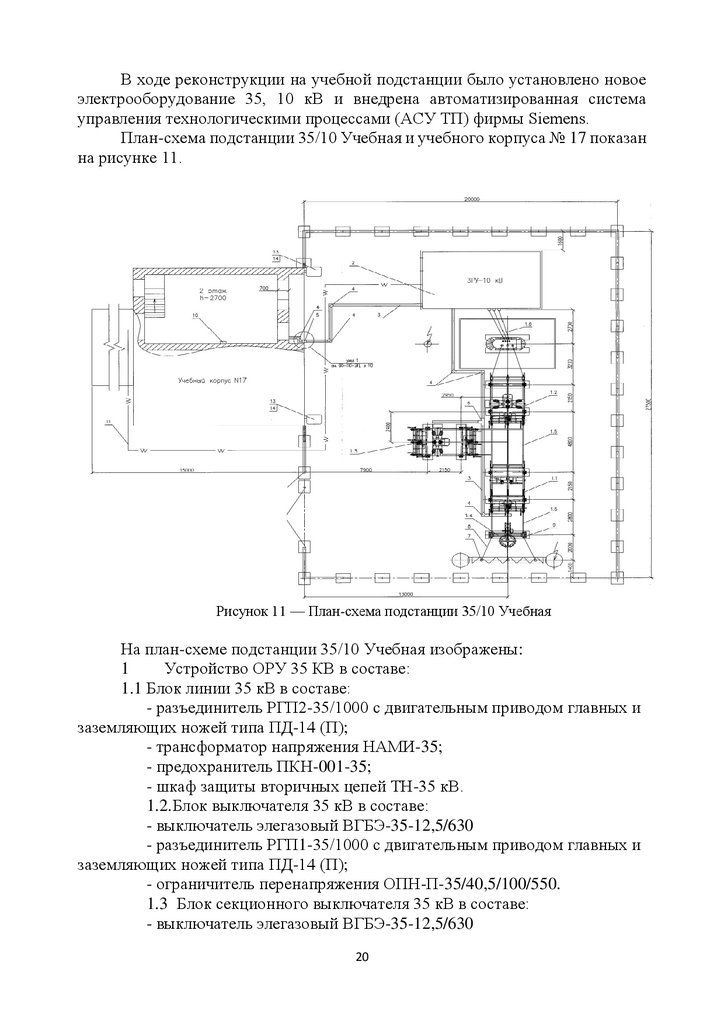

План-схема подстанции 35/10 Учебная и учебного корпуса № 17 показан
на рисунке 11.
Рисунок 11 — План-схема подстанции 35/10 Учебная
На план-схеме подстанции 35/10 Учебная изображены:
1
Устройство ОРУ 35 КВ в составе:
1.1 Блок линии 35 кВ в составе:
- разъединитель РГП2-35/1000 с двигательным приводом главных и
заземляющих ножей типа ПД-14 (П);

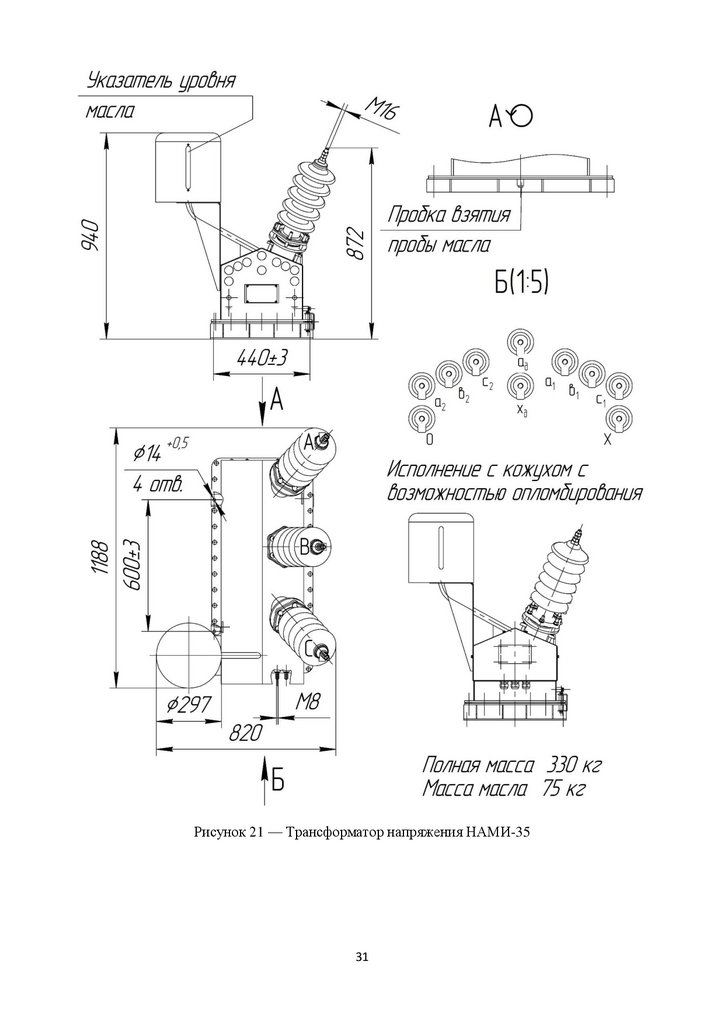

- трансформатор напряжения НАМИ-35;
- предохранитель ПКН-001-35;
- шкаф защиты вторичных цепей ТН-35 кВ.
1.2. Блок выключателя 35 кВ в составе:
- выключатель элегазовый ВГБЭ-35-12,5/630
- разъединитель РГП1-35/1000 с двигательным приводом главных и
заземляющих ножей типа ПД-14 (П);
- ограничитель перенапряжения ОПН-П-35/40,5/100/550.
1.3 Блок секционного выключателя 35 кВ в составе:
- выключатель элегазовый ВГБЭ-35-12,5/630
20

22.

- разъединитель РГП2-35/1000 с двигательным приводом главных и
заземляющих ножей типа ПД-14 (П);
1.4 Блок приема и ВЧ обработки в составе:
- конденсатор связи СМАПВ-66√3-4,4 УХЛ1
- фильтр присоединения ФП (75-1000) кГц/4400
- высокочастотный заградитель ВЗ-630-0,5
- разъединитель вертикальный однополосный РВО-10/400
1.5 Комплект ошиновки 35 кВ
1.6 Комплект ошиновки 10 кВ
2. КРУ-10 в блок-контейнере
3. Короб электротехнический стальной прямой КП-0,1/0,1
4. Короб электротехнический стальной угловой горизонтальный
КУГ-0,1/0,1
5. Короб электротехнический стальной угловой вертикальный
КУВ-0,1/0,1
6. Короб электротехнический стальной угловой тройниковый КТ0,1/0,2
7. Гирлянда изоляторов 4*ПСВ120Б
8. Провод сталеалюминевый АС-95/16

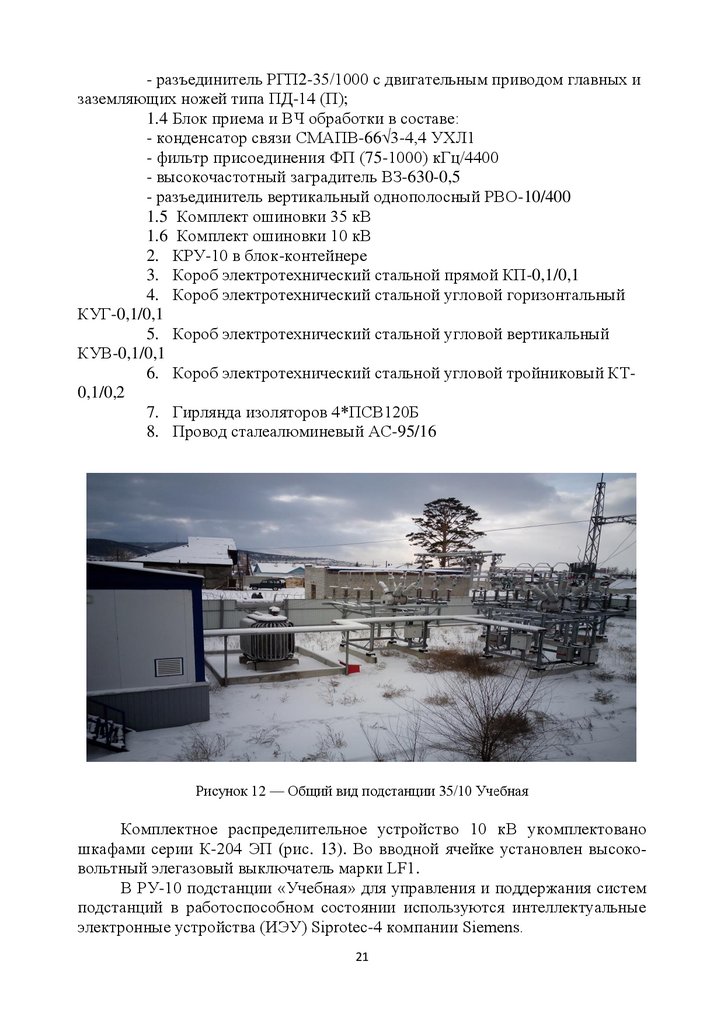

Рисунок 12 — Общий вид подстанции 35/10 Учебная
Комплектное распределительное устройство 10 кВ укомплектовано
шкафами серии К-204 ЭП (рис. 13). Во вводной ячейке установлен высоковольтный элегазовый выключатель марки LF1.
В РУ-10 подстанции «Учебная» для управления и поддержания систем
подстанций в работоспособном состоянии используются интеллектуальные
электронные устройства (ИЭУ) Siprotec-4 компании Siemens.
21

23.

В РУ 10 кВ подстанции «Учебная» установлены следующие устройства
Siprotec-4:
- 7UT635 (дифференциальная защита);
- 7SJ62/64 (многофункциональное устройство защиты и местного управления);
- 6MD66/61 (устройство управления присоединением высокого напряжения.

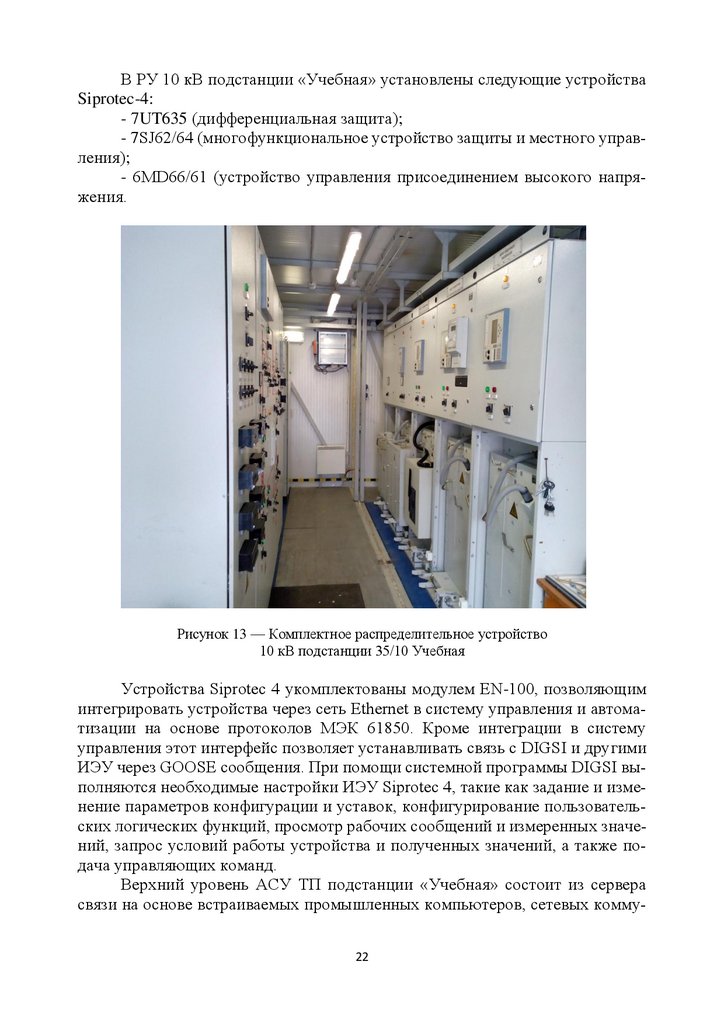

Рисунок 13 — Комплектное распределительное устройство
10 кВ подстанции 35/10 Учебная
Устройства Siprotec 4 укомплектованы модулем EN-100, позволяющим
интегрировать устройства через сеть Ethernet в систему управления и автоматизации на основе протоколов МЭК 61850. Кроме интеграции в систему
управления этот интерфейс позволяет устанавливать связь с DIGSI и другими
ИЭУ через GOOSE сообщения. При помощи системной программы DIGSI выполняются необходимые настройки ИЭУ Siprotec 4, такие как задание и изменение параметров конфигурации и уставок, конфигурирование пользовательских логических функций, просмотр рабочих сообщений и измеренных значений, запрос условий работы устройства и полученных значений, а также подача управляющих команд.
Верхний уровень АСУ ТП подстанции «Учебная» состоит из сервера
связи на основе встраиваемых промышленных компьютеров, сетевых комму22

24.

таторов Ruggedcom, персональных компьютеров, на которых установлены автоматизированное рабочее место (АРМ) инженера РЗА и АРМ оперативного
персонала.
Все информационные связи на подстанции «Учебная» выполнены цифровыми, образующими единую шину процесса передачи данных на основе
стандарта МЭК 61850 [3]. На верхнем уровне АСУ ТП учебной подстанции
используется SCADA-система Simatic WinCC (Windows Control Center) [3],
включающая набор средств для создания пользовательского интерфейса
На рисунке 14 представлена мнемоническая схема подстанции 35/10
Учебная, расположенная в РУ-10. Отсюда можно выполнять дистанционно
оперативные переключения с помощью ключей управления: включение, отключение коммутационных аппаратов.
Рисунок 14 — Мнемоническая схема подстанции 35/10 Учебная
В существующем ОПУ (учебный корпус № 17) установлены АРМ оперативного персонала с выводом в виде экранных страниц полной схемы ПС
(без усеченного варианта), возможностью оперирования всеми устанавливаемыми коммутационным аппаратами с данного АРМ, отображением всех положений коммутационных аппаратов на АРМ. Не установленное в целях экономии оборудование отображается на АРМ оперативного персонала в полном
виде с возможностью выполнения всех возможных оперативных переключений.
23

25.

Из учебного класса с помощью АРМ оперативного персонала обучающиеся могут выполнять дистанционное управление всеми компонентами подстанции: включение, отключение коммутационных аппаратов, диагностика
систем.
АРМ инженера РЗА позволяет выполнять тестовые проверки, имитацию
различных сигналов с помощью испытательного комплекса для релейной защиты и автоматики «Ретом-61».
24

26.

7. ОБОРУДОВАНИЕ ОРУ-35 ПОДСТАНЦИИ «УЧЕБНАЯ»
Схема ОРУ ВН 35 кВ подстанции 35/10 Учебная — 35-5АН (без ремонтной перемычки со стороны трансформаторов).
Рисунок 15 — Общий вид подстанции ОРУ-35 подстанции 35/10 Учебная
Кабельные трассы для вторичных цепей сделаны из лотков поверхностного типа, ответвления из оцинкованных металлических коробов и гофрированных пластиковых труб.
На рисунке 16 представлен блок выключателя 35 кВ подстанции 35/10
Учебная.
Составе блока выключателя 35 кВ:
1.1 — выключатель элегазовый ВГБЭ-35-12,5/630;
1.2 — разъединитель РГП1-35/1000 с двигательным приводом главных
и заземляющих ножей типа ПД-14 (П);
1.3 — ограничитель перенапряжения ОПН-П-35/40,5/100/550.
25

27.

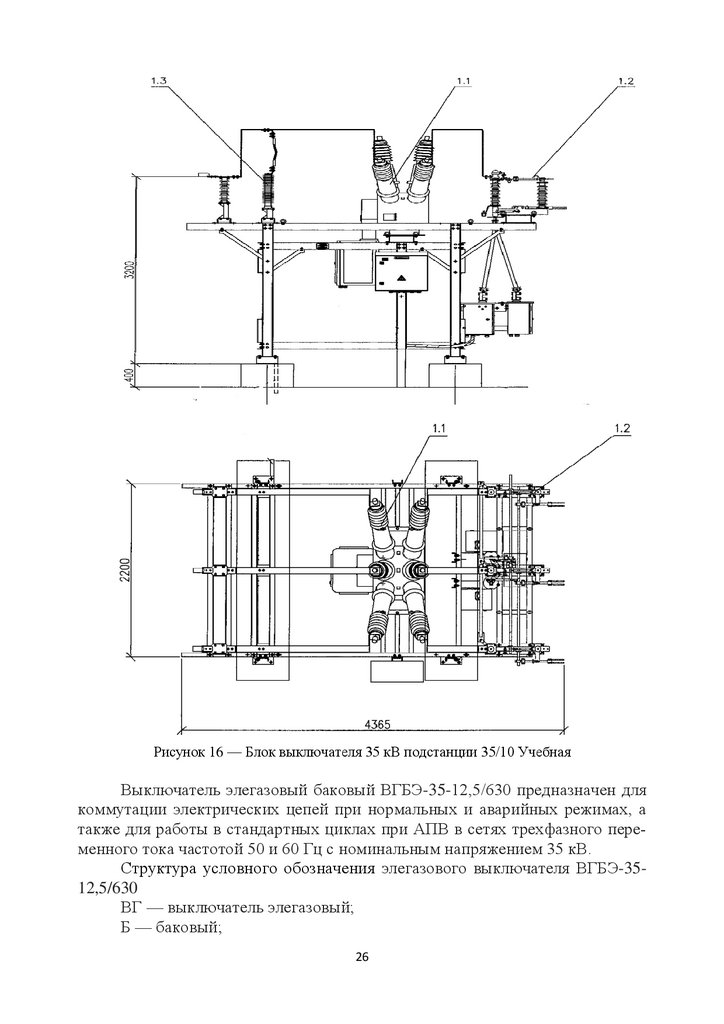

Рисунок 16 — Блок выключателя 35 кВ подстанции 35/10 Учебная
Выключатель элегазовый баковый ВГБЭ-35-12,5/630 предназначен для
коммутации электрических цепей при нормальных и аварийных режимах, а
также для работы в стандартных циклах при АПВ в сетях трехфазного переменного тока частотой 50 и 60 Гц с номинальным напряжением 35 кВ.
Структура условного обозначения элегазового выключателя ВГБЭ-3512,5/630
ВГ — выключатель элегазовый;
Б — баковый;
26

28.

Э — электромагнитный привод постоянного тока;
35 — номинальное напряжение, кВ;
12,5 — номинальный ток отключения, кА;
630 — номинальный ток, А.
Выключатель ВГБЭ-35 имеет на вводах встроенные ТТ и оснащен электромагнитным приводом ПЭМ-3.

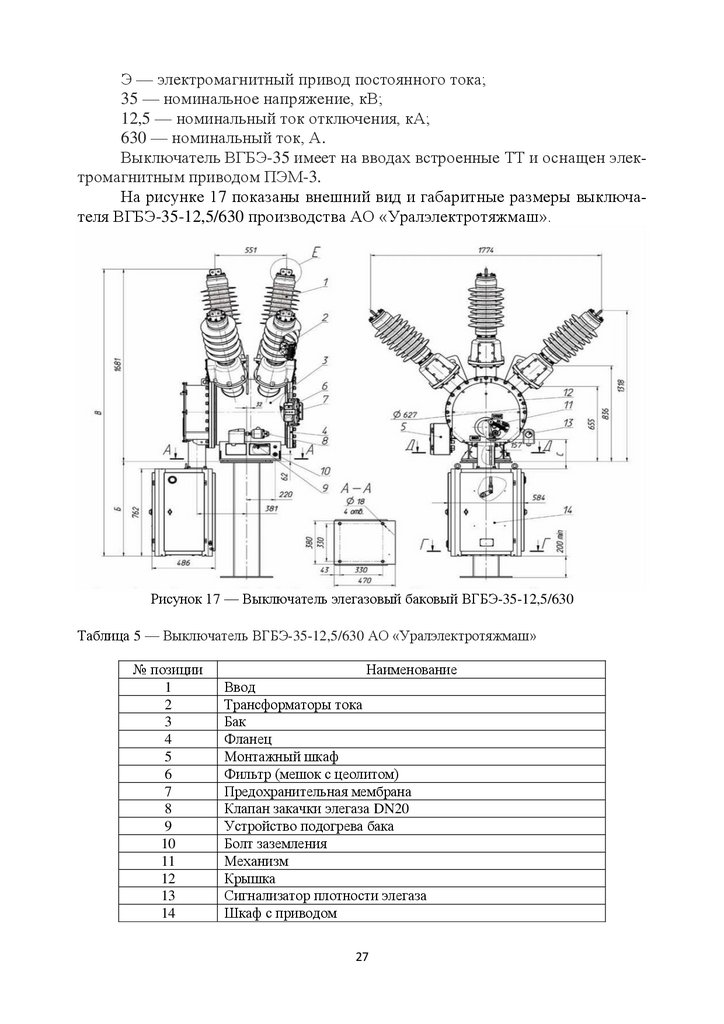

На рисунке 17 показаны внешний вид и габаритные размеры выключателя ВГБЭ-35-12,5/630 производства АО «Уралэлектротяжмаш».
Рисунок 17 — Выключатель элегазовый баковый ВГБЭ-35-12,5/630
Таблица 5 — Выключатель ВГБЭ-35-12,5/630 АО «Уралэлектротяжмаш»
№ позиции
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Наименование
Ввод
Трансформаторы тока
Бак
Фланец
Монтажный шкаф
Фильтр (мешок с цеолитом)
Предохранительная мембрана
Клапан закачки элегаза DN20
Устройство подогрева бака
Болт заземления
Механизм
Крышка
Сигнализатор плотности элегаза
Шкаф с приводом
27

29.

Разъединитель РГП1-35/1000 УХЛ1 (РГП2-35/1000 УХЛ1) с электродвигательным приводом для управления главными и заземляющими ножами типа
ПД-14 (П) УХЛ1 представляет собой аппарат горизонтально-поворотного
типа с одной поворотной колонкой, на которой установлен нож с ламелями.
На другом изоляторе закреплен неподвижный контакт.
Структура условного обозначения
РГП1-35/1000 УХЛ1 и РГП2 -35/1000;
Р — разъединитель;
Г — горизонтально-поворотный;
П — полимерная изоляция;
1 — количество заземлителей — 1 (если 2, то количество заземлителей —
2);
35 — номинальное напряжение 35 кВ;
1000 — номинальный ток, А.

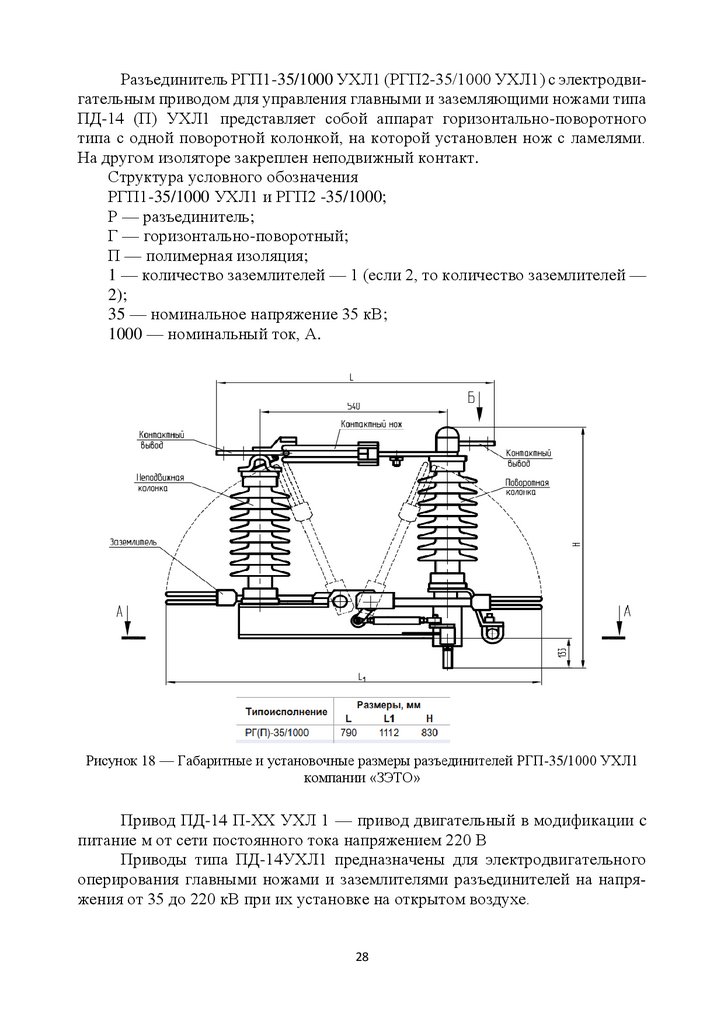

Рисунок 18 — Габаритные и установочные размеры разъединителей РГП-35/1000 УХЛ1
компании «ЗЭТО»
Привод ПД-14 П-ХХ УХЛ 1 — привод двигательный в модификации c
питание м от сети постоянного тока напряжением 220 В
Приводы типа ПД-14УХЛ1 предназначены для электродвигательного
оперирования главными ножами и заземлителями разъединителей на напряжения от 35 до 220 кВ при их установке на открытом воздухе.
28

30.

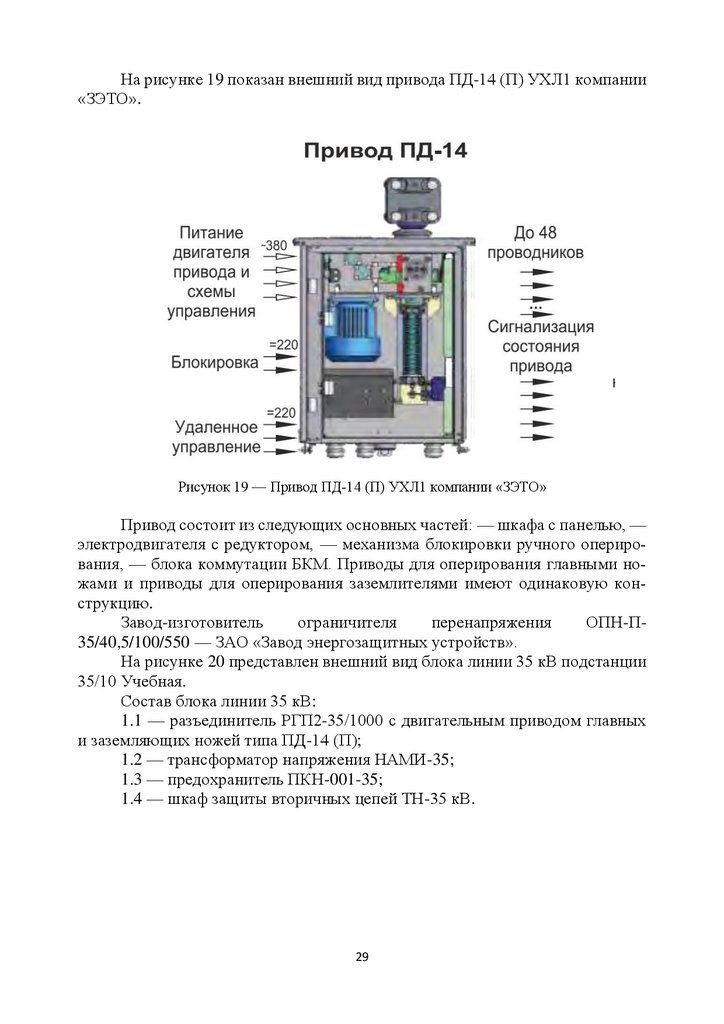

На рисунке 19 показан внешний вид привода ПД-14 (П) УХЛ1 компании
«ЗЭТО».
Рисунок 19 — Привод ПД-14 (П) УХЛ1 компании «ЗЭТО»
Привод состоит из следующих основных частей: — шкафа с панелью, —
электродвигателя с редуктором, — механизма блокировки ручного оперирования, — блока коммутации БКМ. Приводы для оперирования главными ножами и приводы для оперирования заземлителями имеют одинаковую конструкцию.
Завод-изготовитель
ограничителя
перенапряжения
ОПН-П35/40,5/100/550 — ЗАО «Завод энергозащитных устройств».
На рисунке 20 представлен внешний вид блока линии 35 кВ подстанции
35/10 Учебная.
Состав блока линии 35 кВ:
1.1 — разъединитель РГП2-35/1000 с двигательным приводом главных
и заземляющих ножей типа ПД-14 (П);
1.2 — трансформатор напряжения НАМИ-35;
1.3 — предохранитель ПКН-001-35;
1.4 — шкаф защиты вторичных цепей ТН-35 кВ.
29

31.

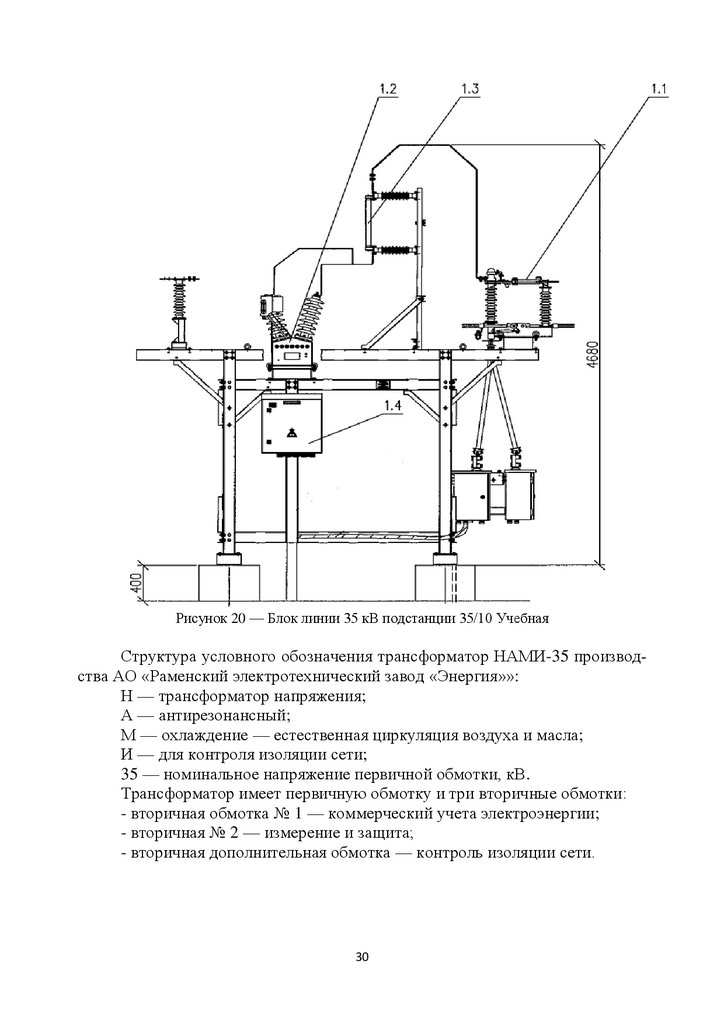

Рисунок 20 — Блок линии 35 кВ подстанции 35/10 Учебная
Структура условного обозначения трансформатор НАМИ-35 производства АО «Раменский электротехнический завод «Энергия»»:
Н — трансформатор напряжения;
А — антирезонансный;
М — охлаждение — естественная циркуляция воздуха и масла;
И — для контроля изоляции сети;
35 — номинальное напряжение первичной обмотки, кВ.
Трансформатор имеет первичную обмотку и три вторичные обмотки:
- вторичная обмотка № 1 — коммерческий учета электроэнергии;
- вторичная № 2 — измерение и защита;
- вторичная дополнительная обмотка — контроль изоляции сети.
30

32.

Рисунок 21 — Трансформатор напряжения НАМИ-35
31

33.

Предохранитель токоограничивающий типа ПКН 001-35 У1 предназначен для защиты трансформаторов напряжения на номинальное напряжение
35 кВ.
Структура условного обозначения предохранителя ПКН 001-35 У1:
П — предохранитель;
К — с кварцевым наполнителем;
Н — для трансформаторов напряжения;
001 — конструктивное исполнение контакта;
35 — номинальное напряжение, кВ.
Предохранитель ПКН 001-35 изготовлен в соответствии с требованиями
ГОСТ 2213-79 [17].

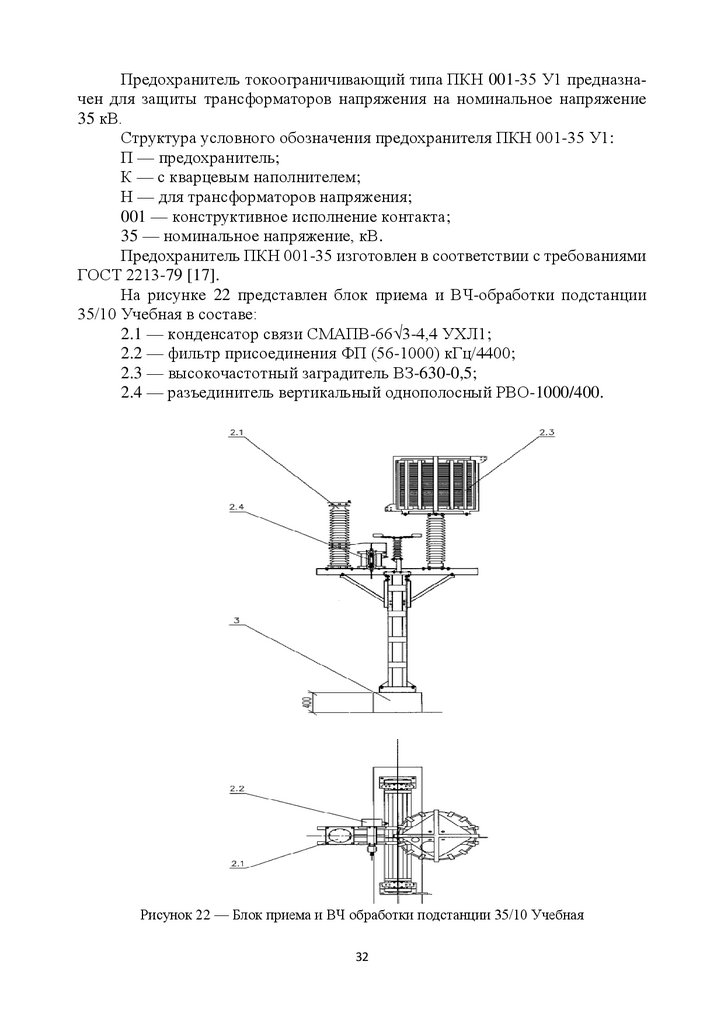

На рисунке 22 представлен блок приема и ВЧ-обработки подстанции
35/10 Учебная в составе:
2.1 — конденсатор связи СМАПВ-66√3-4,4 УХЛ1;
2.2 — фильтр присоединения ФП (56-1000) кГц/4400;
2.3 — высокочастотный заградитель ВЗ-630-0,5;
2.4 — разъединитель вертикальный однополосный РВО-1000/400.
Рисунок 22 — Блок приема и ВЧ обработки подстанции 35/10 Учебная
32

34.

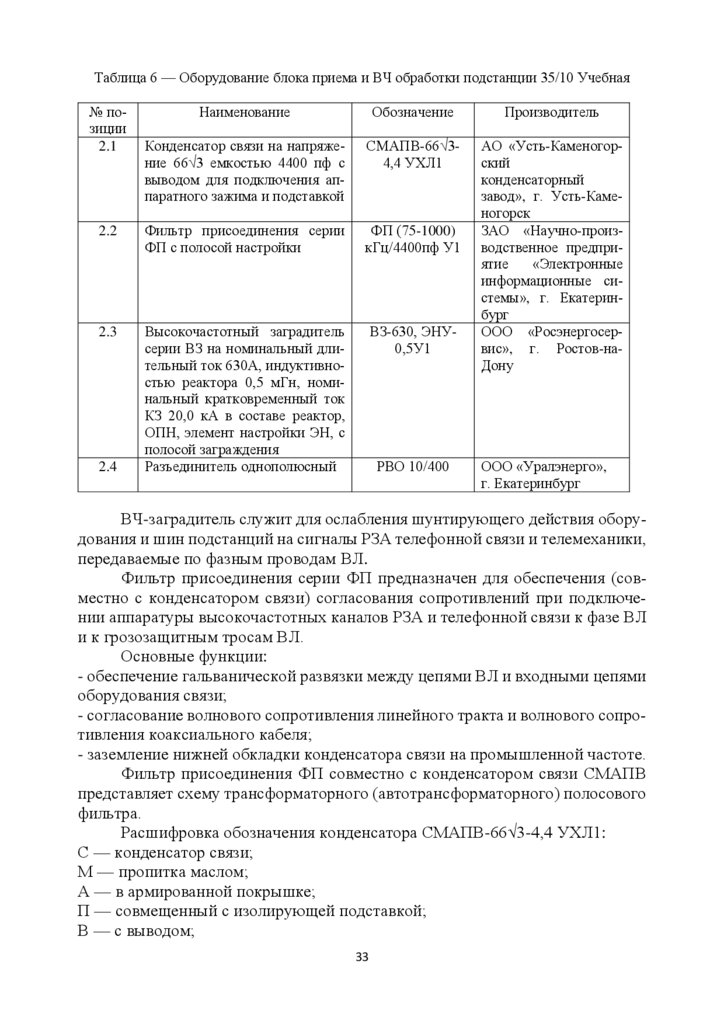

Таблица 6 — Оборудование блока приема и ВЧ обработки подстанции 35/10 Учебная
№ позиции
2.1
Наименование
Обозначение
Производитель
Конденсатор связи на напряжение 66√3 емкостью 4400 пф с
выводом для подключения аппаратного зажима и подставкой
СМАПВ-66√34,4 УХЛ1
2.2
Фильтр присоединения серии
ФП с полосой настройки
ФП (75-1000)
кГц/4400пф У1
2.3
Высокочастотный заградитель
серии ВЗ на номинальный длительный ток 630А, индуктивностью реактора 0,5 мГн, номинальный кратковременный ток
КЗ 20,0 кА в составе реактор,
ОПН, элемент настройки ЭН, с
полосой заграждения
Разъединитель однополюсный
ВЗ-630, ЭНУ0,5У1
АО «Усть-Каменогорский
конденсаторный
завод», г. Усть-Каменогорск
ЗАО «Научно-производственное предприятие
«Электронные
информационные системы», г. Екатеринбург
ООО «Росэнергосервис», г. Ростов-наДону
2.4
РВО 10/400
ООО «Уралэнерго»,
г. Екатеринбург
ВЧ-заградитель служит для ослабления шунтирующего действия оборудования и шин подстанций на сигналы РЗА телефонной связи и телемеханики,
передаваемые по фазным проводам ВЛ.
Фильтр присоединения серии ФП предназначен для обеспечения (совместно с конденсатором связи) согласования сопротивлений при подключении аппаратуры высокочастотных каналов РЗА и телефонной связи к фазе ВЛ
и к грозозащитным тросам ВЛ.
Основные функции:
- обеспечение гальванической развязки между цепями ВЛ и входными цепями
оборудования связи;
- согласование волнового сопротивления линейного тракта и волнового сопротивления коаксиального кабеля;
- заземление нижней обкладки конденсатора связи на промышленной частоте.
Фильтр присоединения ФП совместно с конденсатором связи СМАПВ
представляет схему трансформаторного (автотрансформаторного) полосового
фильтра.
Расшифровка обозначения конденсатора СМАПВ-66√3-4,4 УХЛ1:
С — конденсатор связи;
М — пропитка маслом;
А — в армированной покрышке;
П — совмещенный с изолирующей подставкой;
В — с выводом;
33

35.

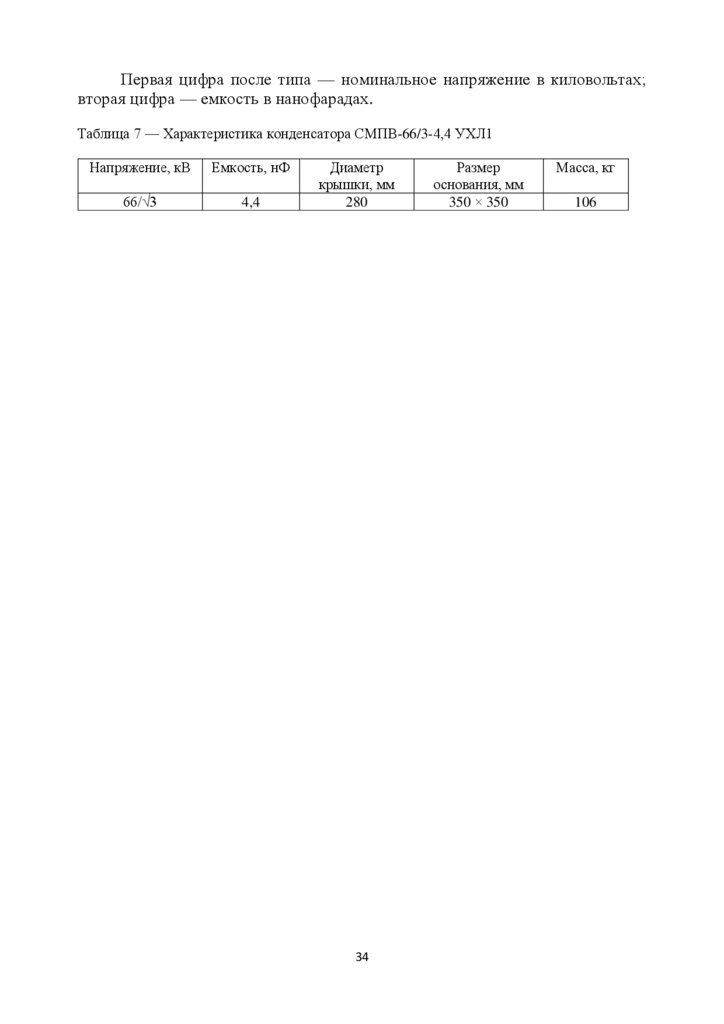

Первая цифра после типа — номинальное напряжение в киловольтах;
вторая цифра — емкость в нанофарадах.
Таблица 7 — Характеристика конденсатора СМПВ-66/3-4,4 УХЛ1
Напряжение, кВ
Емкость, нФ
66/√3
4,4
Диаметр
крышки, мм
280
34
Размер
основания, мм
350 × 350
Масса, кг
106

36.

8. ОБОРУДОВАНИЕ РУ-10 ПОДСТАНЦИИ «УЧЕБНАЯ»
Конструктивное исполнение РУ 10 кВ подстанции 35/10 Учебная —
ЗРУ.
Типовая схема — «Две одиночные секции». В учебных целях РУ 10 кВ
сооружается в усеченном варианте.
В модульном здании ЗРУ-10 кВ расположены шкафы серии К-204 ЭП, в том
числе:
- вводная (выключатель LF1 12кВ/31,5 кА, трансформатор тока ТЛО-10);
- секционная (трансформатор тока ТЛО-10, модель выключателя);
- линейная (ОПНп-10/550/12, трансформатор тока ТЛО-10, модель выключателя);
- ТСН (ТСН-ТЛС10/0,4, предохранитель ПКТ101-10-2-31,5, ограничитель перенапряжения ОПНп-10/550/12);
- ТН-10 кВ (Трансформатор напряжения 3*3НОЛ06-10, предохранитель
ПКН001-10, ограничитель перенапряжения ОПНп-10/550/12).
Рисунок 23 — Схема РУ-10 подстанции 35/10 Учебная
На рисунке 24 показана типовая схема шкафа КРУ серии К-204 ЭП производства АО «Завод ЭЛЕКТРОПУЛЬТ».
Отсеки шкафа:
B — сборных шин;
С — выкатного элемента;
D — линейный;
E — низковольтный.
35

37.

Рисунок 24 — КРУ К-204 ЭП АО «Завод ЭЛЕКТРОПУЛЬТ»
В таблице 8 приведено типовое оборудование КРУ К-204 ЭП производителя АО «Завод ЭЛЕКТРОПУЛЬТ»
Таблица 8 — Типовое оборудование КРУ-10 К-204 ЭП
№ позиции
1
2
3
4
5
6
7
8
9
10
11
12
13
Наименование
Сборные шины
Проходной изолятор
Выкатной элемент
Подвижные шторки
Привод шторочного механизма
Клапаны сброса избыточного давления
ТТ
ТТ нулевой последовательности
Заземлитель
Привод заземлителя
ОПН
Кабельный зажимной хомут
Шина заземления
36

38.

14
15
16
17
18
19
20
21
Шина заземления
Оптический датчик дуговой защиты
Отсек низковольтный
Дверь релейного отсека
Лоток для контрольных кабелей
Корпус
Шины (отводы)
Уши для подъема ячейки
Элегазовый выключатель серии LF фирмы Merlin Gerin на напряжение
6, 10 кВ — трехфазный выключатель внутренней установки (рис. 25).
В качестве изолирующей и дугогасящей среды в выключателях серии LF
использован элегаз — шестифтористая сера (SF6). Три фазы выключателя расположены в едином корпусе, нечувствительном к условиям окружающей
среды и заполненном элегазом при низком избыточном давлении (0,15 Мпа,
или 1,5 атм.).
В выключателе LF1 Merlin Gerin применены принцип вращения дуги в
элегазовой среде и метод автокомпрессии.

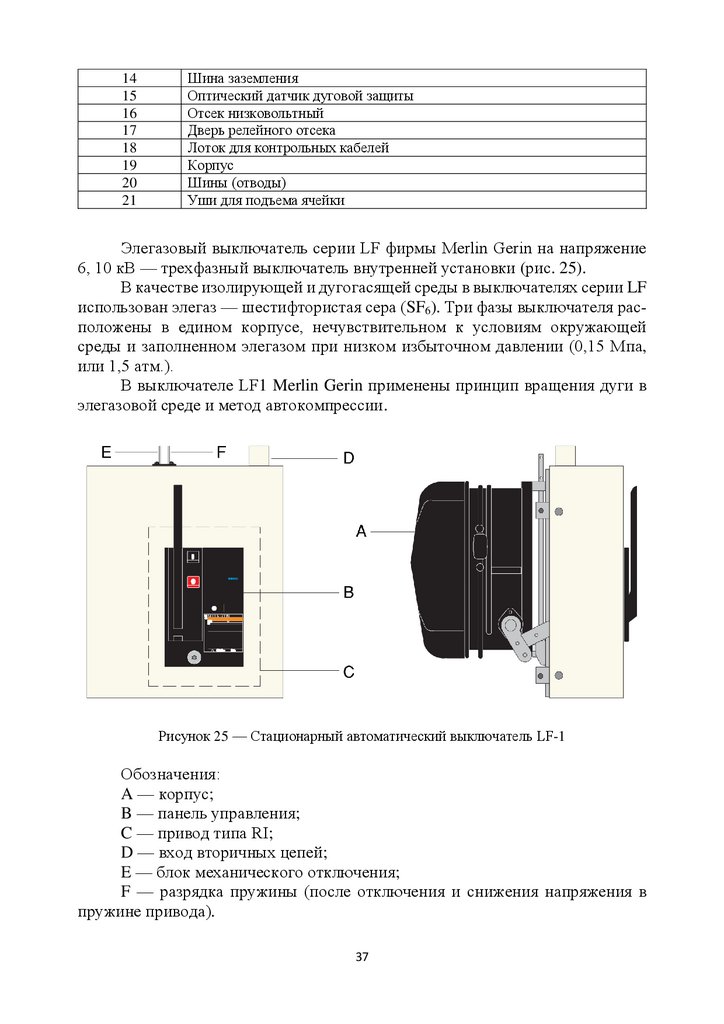

Рисунок 25 — Стационарный автоматический выключатель LF-1
Обозначения:
A — корпус;
B — панель управления;
C — привод типа RI;
D — вход вторичных цепей;
E — блок механического отключения;
F — разрядка пружины (после отключения и снижения напряжения в
пружине привода).
37

39.

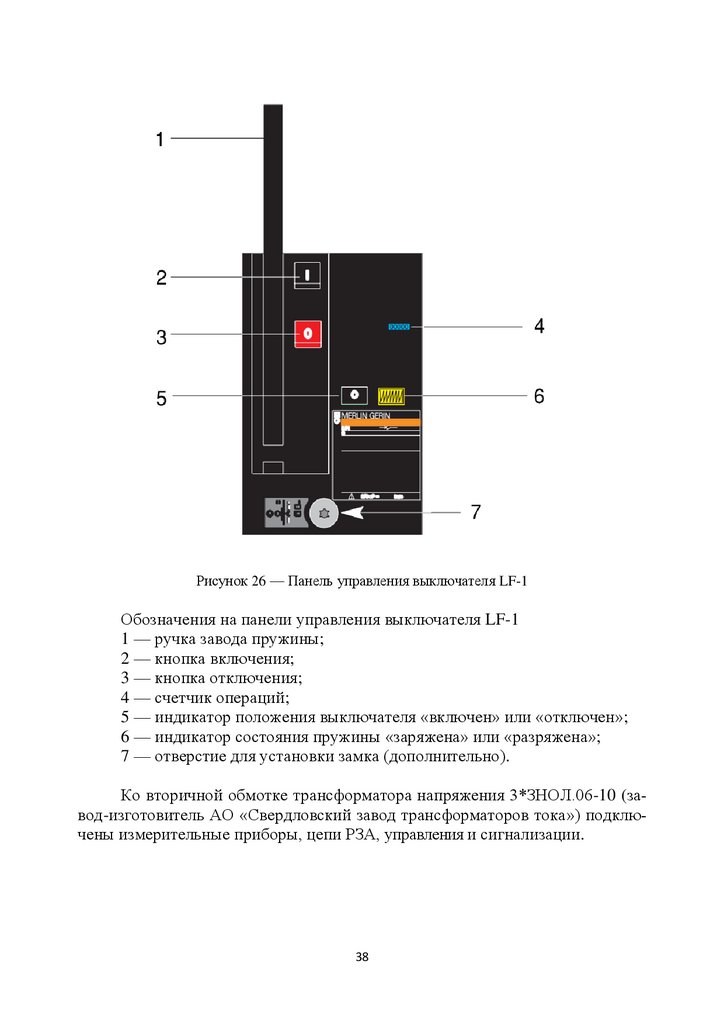

Рисунок 26 — Панель управления выключателя LF-1
Обозначения на панели управления выключателя LF-1
1 — ручка завода пружины;
2 — кнопка включения;
3 — кнопка отключения;
4 — счетчик операций;
5 — индикатор положения выключателя «включен» или «отключен»;
6 — индикатор состояния пружины «заряжена» или «разряжена»;
7 — отверстие для установки замка (дополнительно).
Ко вторичной обмотке трансформатора напряжения 3*ЗНОЛ.06-10 (завод-изготовитель АО «Свердловский завод трансформаторов тока») подключены измерительные приборы, цепи РЗА, управления и сигнализации.
38

40.

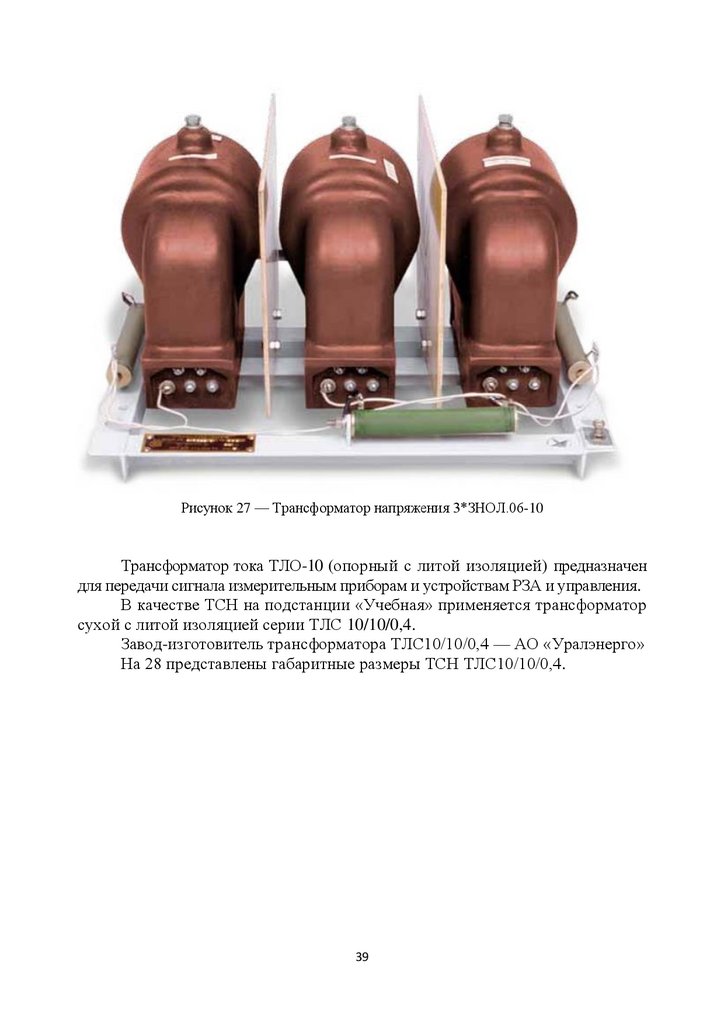

Рисунок 27 — Трансформатор напряжения 3*ЗНОЛ.06-10
Трансформатор тока ТЛО-10 (опорный с литой изоляцией) предназначен
для передачи сигнала измерительным приборам и устройствам РЗА и управления.
В качестве ТСН на подстанции «Учебная» применяется трансформатор
сухой с литой изоляцией серии ТЛС 10/10/0,4.
Завод-изготовитель трансформатора ТЛС10/10/0,4 — АО «Уралэнерго»
На 28 представлены габаритные размеры ТСН ТЛС10/10/0,4.
39

41.

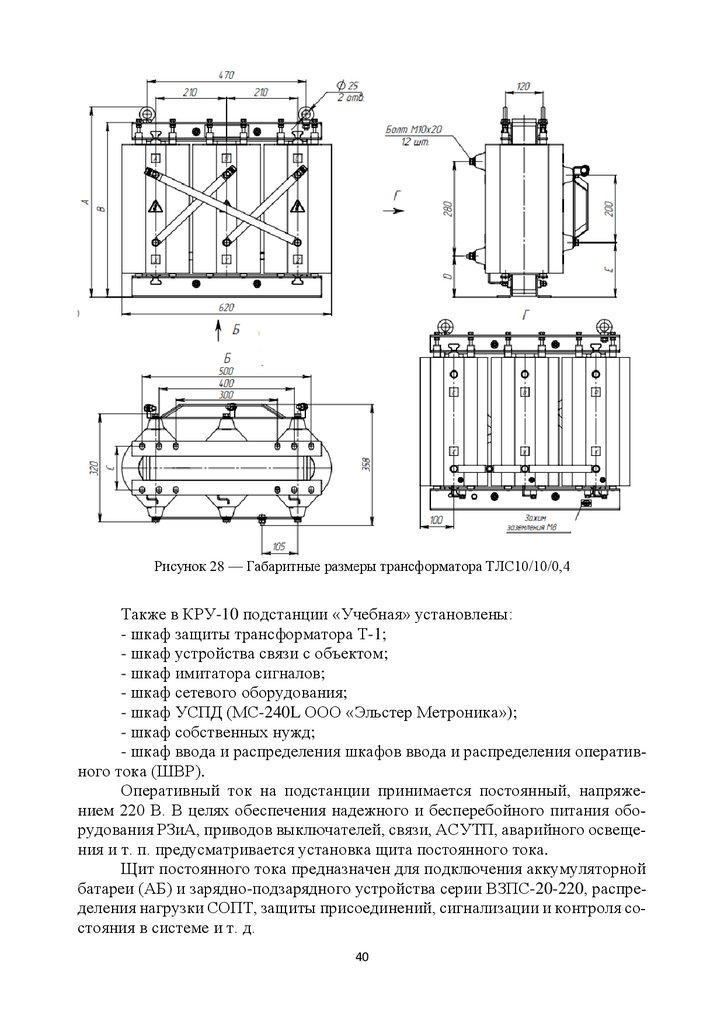

Рисунок 28 — Габаритные размеры трансформатора ТЛС10/10/0,4
Также в КРУ-10 подстанции «Учебная» установлены:
- шкаф защиты трансформатора Т-1;
- шкаф устройства связи с объектом;
- шкаф имитатора сигналов;
- шкаф сетевого оборудования;
- шкаф УСПД (МС-240L ООО «Эльстер Метроника»);
- шкаф собственных нужд;
- шкаф ввода и распределения шкафов ввода и распределения оперативного тока (ШВР).
Оперативный ток на подстанции принимается постоянный, напряжением 220 В. В целях обеспечения надежного и бесперебойного питания оборудования РЗиА, приводов выключателей, связи, АСУТП, аварийного освещения и т. п. предусматривается установка щита постоянного тока.
Щит постоянного тока предназначен для подключения аккумуляторной
батареи (АБ) и зарядно-подзарядного устройства серии ВЗПС-20-220, распределения нагрузки СОПТ, защиты присоединений, сигнализации и контроля состояния в системе и т. д.
40

42.

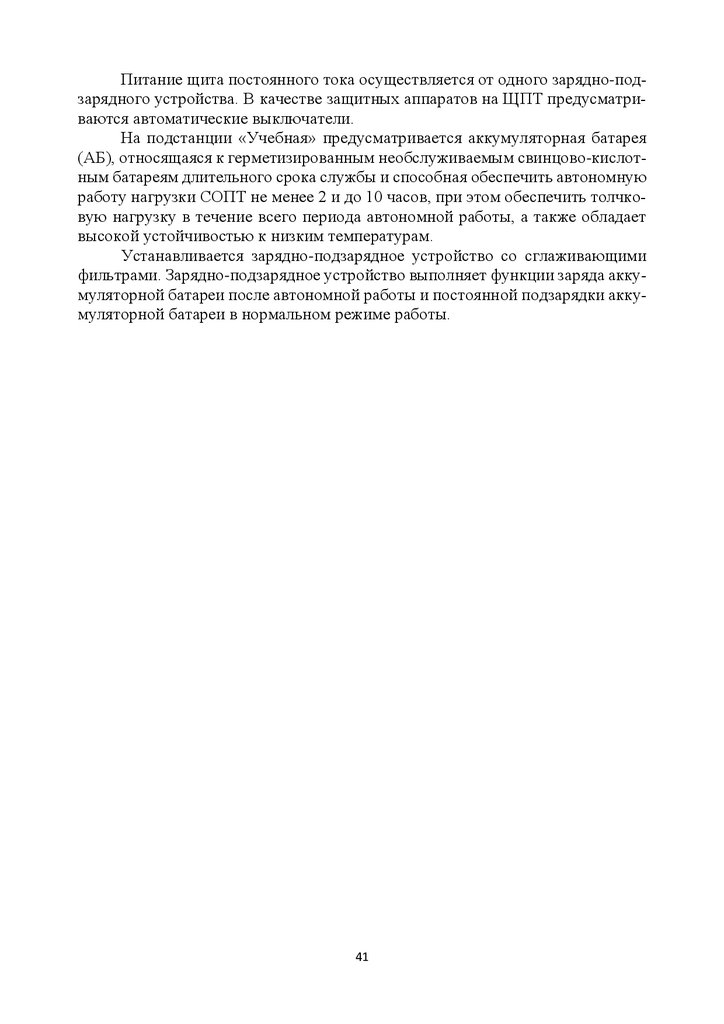

Питание щита постоянного тока осуществляется от одного зарядно-подзарядного устройства. В качестве защитных аппаратов на ЩПТ предусматриваются автоматические выключатели.
На подстанции «Учебная» предусматривается аккумуляторная батарея
(АБ), относящаяся к герметизированным необслуживаемым свинцово-кислотным батареям длительного срока службы и способная обеспечить автономную
работу нагрузки СОПТ не менее 2 и до 10 часов, при этом обеспечить толчковую нагрузку в течение всего периода автономной работы, а также обладает
высокой устойчивостью к низким температурам.
Устанавливается зарядно-подзарядное устройство со сглаживающими
фильтрами. Зарядно-подзарядное устройство выполняет функции заряда аккумуляторной батареи после автономной работы и постоянной подзарядки аккумуляторной батареи в нормальном режиме работы.
41

43.

9. ПРАКТИЧЕСКИЕ РАБОТЫ ПО ДИСЦИПЛИНЕ
«ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРОСТАНЦИЙ И ПОДСТАНЦИЙ»
Дисциплина «Электрооборудование электростанций и подстанций» входит в обязательную часть «Блок 1» образовательных программ бакалавриата
по направлениям 13.03.01 «Теплоэнергетика и теплотехника» и 13.03.02
«Электроэнергетика и электротехника» и реализуется на 2-м году обучения с
трудоемкостью освоения 4,0 ZET. По данной дисциплине предусмотрено восемь практических работ, на практические занятия выделено 32 ч.
Список тем практических работ по дисциплине «Электрооборудование
электростанций и подстанций»:
1. Электрическая часть тепловых электростанций.
2. Синхронные генераторы электрических станций.
3. Силовые трансформаторы электрических станций и подстанций.
4. Токопроводящие устройства электростанций и подстанций.
5. Коммутационное электрооборудование электростанций и подстанций
6. Измерительные трансформаторы тока и напряжения.
7. Защитное электрооборудование электростанций и подстанций.
8. Информационно-измерительные системы (ИИС) электрической части
тепловых электростанций и подстанций.
Практические работы по дисциплине «Электрооборудование электростанций и подстанций» выполняются в два этапа:
- подготовительный (дома, в виде самостоятельной работы обучающегося);
- основной (практические занятия непосредственно на подстанции
«Учебная» кафедры ЭСППиСХ. Часть работ выполняется на оборудовании
подстанции «Учебная», а часть — в компьютерном классе в учебном корпусе
№ 17.
Подготовительный этап: обучающемуся необходимо ознакомиться с содержанием предстоящей работы и по данному виду электрооборудования составить реферат (в виде отчета по выполнению практических работ) в следующей последовательности:
1. Назначение данного вида электрооборудования.
2. Принцип работы (действия) данного электрооборудования.
3. Конструкции электрооборудования (для разных напряжений, мощностей и т. п.).
4. Технические параметры электрооборудования (каталожные данные).
5. Режимы работ электрооборудования (нормальный, аварийный).
6. Область применения электрооборудования (в схемах станций, подстанций, электроснабжения и т. п).
Основной этап: на основе подготовленного реферата и методических
указаний проводится работа с электрооборудованием на подстанции «Учебная». На занятиях необходимо изучить конструкцию, принцип работы, техни42

44.

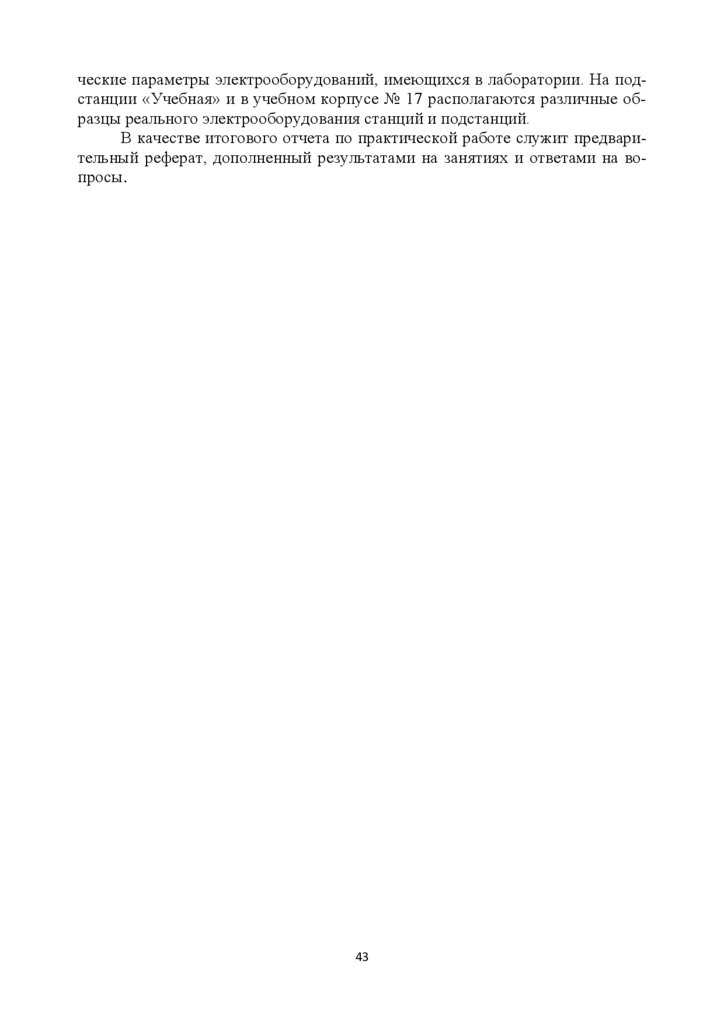

ческие параметры электрооборудований, имеющихся в лаборатории. На подстанции «Учебная» и в учебном корпусе № 17 располагаются различные образцы реального электрооборудования станций и подстанций.
В качестве итогового отчета по практической работе служит предварительный реферат, дополненный результатами на занятиях и ответами на вопросы.
43

45.

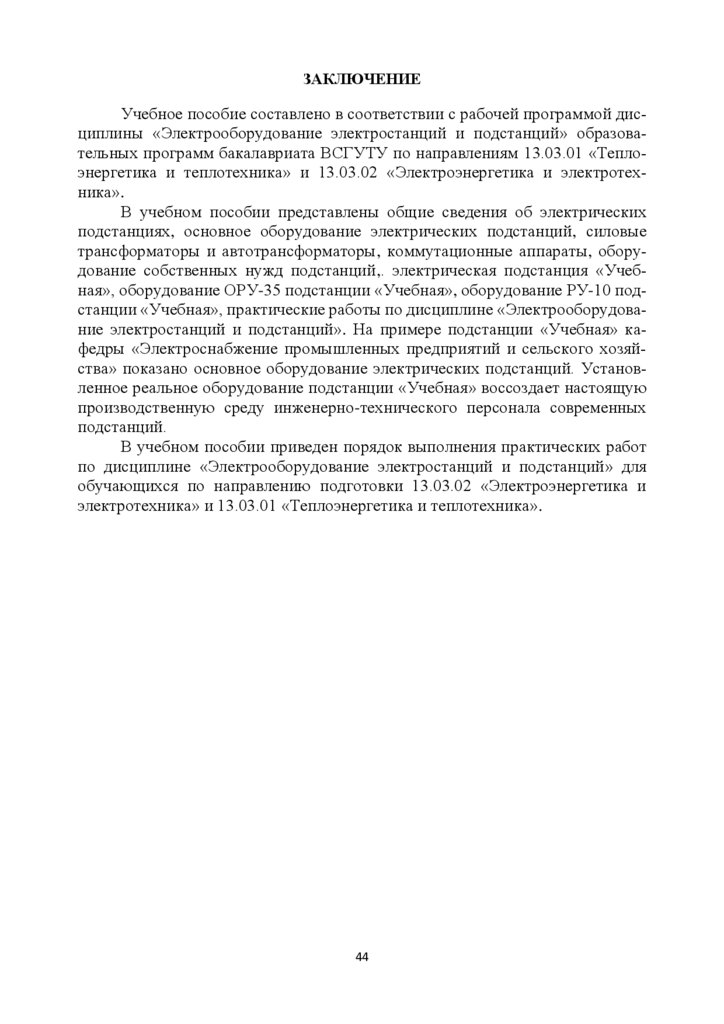

ЗАКЛЮЧЕНИЕ
Учебное пособие составлено в соответствии с рабочей программой дисциплины «Электрооборудование электростанций и подстанций» образовательных программ бакалавриата ВСГУТУ по направлениям 13.03.01 «Теплоэнергетика и теплотехника» и 13.03.02 «Электроэнергетика и электротехника».
В учебном пособии представлены общие сведения об электрических
подстанциях, основное оборудование электрических подстанций, силовые
трансформаторы и автотрансформаторы, коммутационные аппараты, оборудование собственных нужд подстанций,. электрическая подстанция «Учебная», оборудование ОРУ-35 подстанции «Учебная», оборудование РУ-10 подстанции «Учебная», практические работы по дисциплине «Электрооборудование электростанций и подстанций». На примере подстанции «Учебная» кафедры «Электроснабжение промышленных предприятий и сельского хозяйства» показано основное оборудование электрических подстанций. Установленное реальное оборудование подстанции «Учебная» воссоздает настоящую
производственную среду инженерно-технического персонала современных
подстанций.
В учебном пособии приведен порядок выполнения практических работ
по дисциплине «Электрооборудование электростанций и подстанций» для
обучающихся по направлению подготовки 13.03.02 «Электроэнергетика и
электротехника» и 13.03.01 «Теплоэнергетика и теплотехника».
44

46.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Электрическая часть станций и подстанций: учебник для вузов /
А. А. Васильев, И. П. Крючков, Е. Ф. Наяшкова и др.; под ред. А. А. Васильева.
— 2-е изд., перераб. и доп. — М.: Энергоатомиздат, 1990. — 576 с.
2. Буянтуев С. Л. Дугогасительные устройства высоковольтных выключателей: учеб. пособие / С. Л. Буянтуев, Г. Б. Зонхоев. — Улан-Удэ: Издво ВСГУТУ, 2016. — 76 с.
3. ГОСТ 24291-90. Электрическая часть электростанции и электрической сети. Термины и определения. — М.: ИПК Изд-во стандартов, 2005. —
14 с.
4. ГОСТ 34433-2018. Магистральный трубопроводный транспорт
нефти и нефтепродуктов. Подстанции трансформаторные комплектные напряжением от 35 до 220 кв. Общие технические условия. — М.: Стандартинформ,
2018. — 37 с.
5. ГОСТ 16110-82. Трансформаторы силовые. Термины и определения.
— М.: Изд-во стандартов, 1986. — 41 с.
6. ГОСТ Р 52719-2007. Трансформаторы силовые. Общие технические
условия. — М.: Стандартинформ, 2007. — 41 с
7. ГОСТ 17703-72. Аппараты электрические коммутационные. основные понятия. термины и определения. — М.: Изд-во стандартов, 1987. — 19 с.
8. ГОСТ Р 52565-2006. Выключатели переменного тока на напряжения
от 3 до 750 кВ. Общие технические условия. — М.: Стандартинформ, 2007. —
103 с.
9. ГОСТ Р 52726-2007. Разъединители и заземлители переменного тока
на напряжение свыше 1 кВ и приводы к ним. Общие технические условия. —
М.: Стандартинформ, 2007. — 49 с.
10. ГОСТ 839-2019. Провода неизолированные для воздушных линий
электропередачи. Технические условия. — М.: Стандартинформ, 2019. — 39 с.
11. ГОСТ 18685-73. Трансформаторы тока и напряжения. Термины и
определения. — М.: ИПК Изд-во стандартов, 2005. — 8 с.
12. ГОСТ 7746-2015. Трансформаторы тока. Общие технические условия. — М.: Стандартинформ, 2019. — 38 с.
13. ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические
условия. — М.: Стандартинформ, 2019. — 40 с.
14. ГОСТ 2213-79. Предохранители переменного тока на напряжение
3 кВ и выше. Общие технические условия. — М.: ИПК Изд-во стандартов,
2003. — 28 с.
15. ГОСТ Р 52725-2007. Ограничители перенапряжений нелинейные для
электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия. — М.: Стандартинформ, 2007. — 31 с.
16. ГОСТ Р 59279-2020. Единая энергетическая система и изолированно
работающие энергосистемы. Электрические сети. Схемы принципиальные
45

47.

электрические распределительных устройств от 35 до 750 кВ подстанций. Типовые решения. Рекомендации по применению. — М.: Стандартинформ, 2021.
— 150 с.
17. СТО 56947007-29.240.30.010-2008. Схемы принципиальные электрические распределительных устройств подстанций 35–750 кВ. Типовые решения: СО ЕЭС [сайт]. — URL: https://www.so-ups.ru/fileadmin/ files/laws/standards/sto59012820-29-240-30-003-2009.pdf (дата обращения: 11.12.2023).
18. СТО 56947007-29.240.30.047-2010. Рекомендации по применению
типовых принципиальных электрических схем распределительных устройств
подстанций 35–750 кВ: Кодекс [сайт]. — URL: https://docs.cntd.ru/
document/1200088422 (дата обращения: 11.12.2023).
19. СТО 34.01-3.1-002-2016. Типовые технические решения подстанций
6-110 кВ: Россети [сайт]. — URL: https://www.rosseti.ru/ suppliers/technicalpolicy/organization-standards/ (дата обращения: 12.12.2023).
20. СТО 56947007-29.240.10.248-2017. Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35–750 кВ
(НТП ПС): Кодекс [сайт]. — URL: https://docs.cntd.ru/ document/456089080
(дата обращения: 11.12.2023).
46

48.

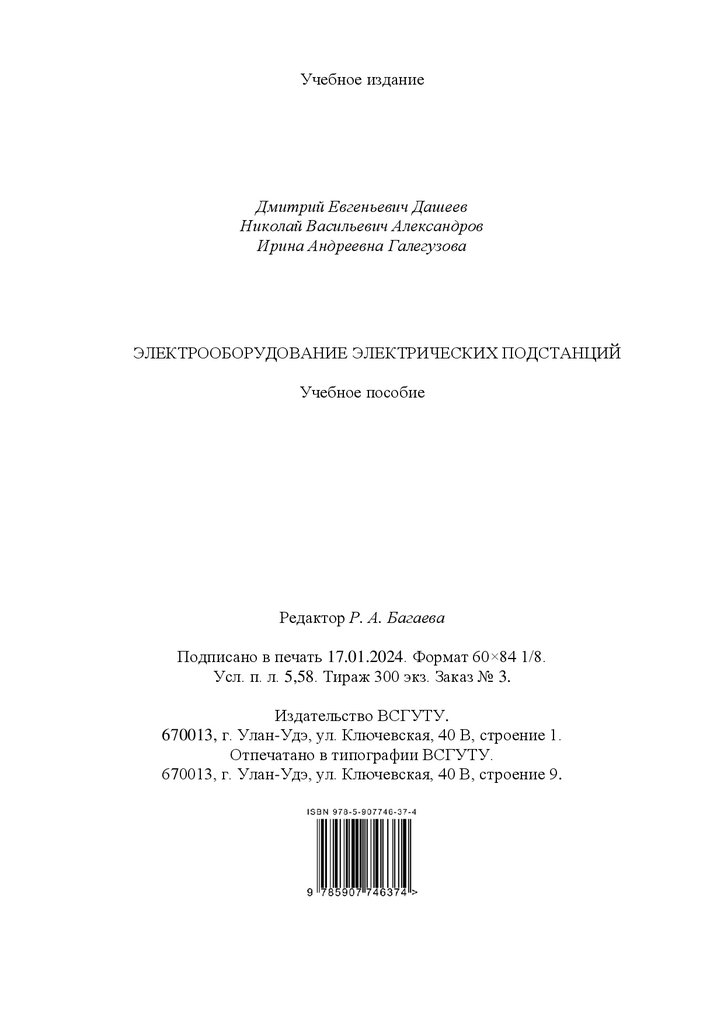

Учебное издание
Дмитрий Евгеньевич Дашеев
Николай Васильевич Александров
Ирина Андреевна Галегузова
ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ
Учебное пособие
Редактор Р. А. Багаева
Подписано в печать 17.01.2024. Формат 60×84 1/8.
Усл. п. л. 5,58. Тираж 300 экз. Заказ № 3.
Издательство ВСГУТУ.
670013, г. Улан-Удэ, ул. Ключевская, 40 В, строение 1.
Отпечатано в типографии ВСГУТУ.
670013, г. Улан-Удэ, ул. Ключевская, 40 В, строение 9.
47
