26.01

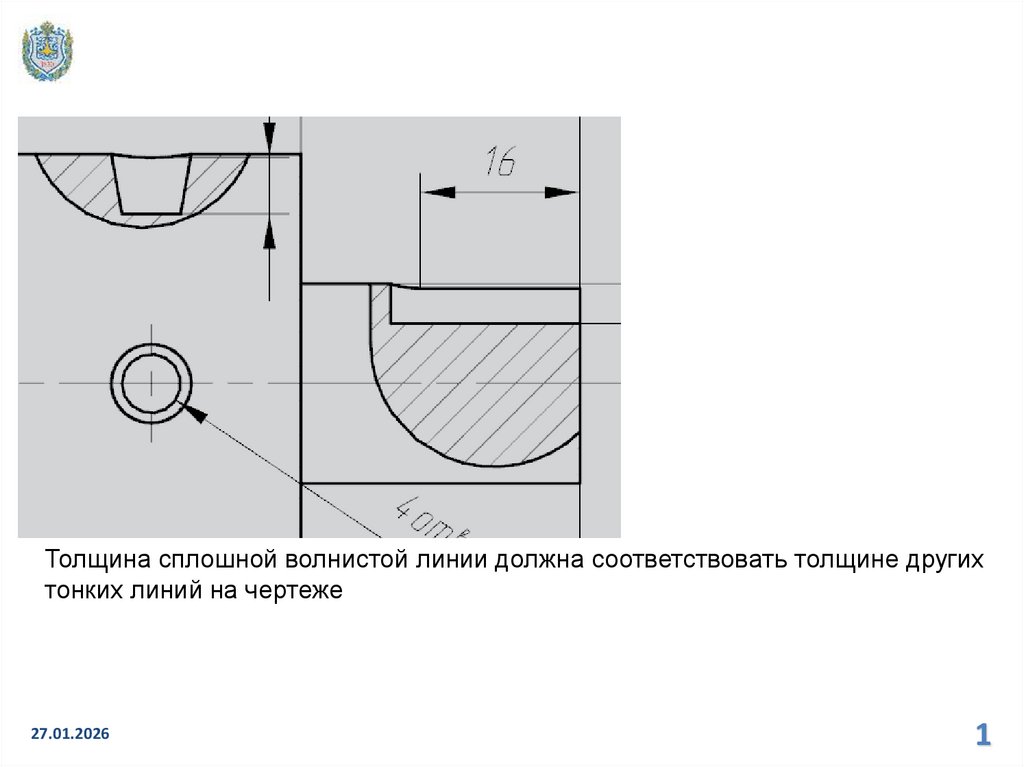

1.

Толщина сплошной волнистой линии должна соответствовать толщине других
тонких линий на чертеже
27.01.2026
1

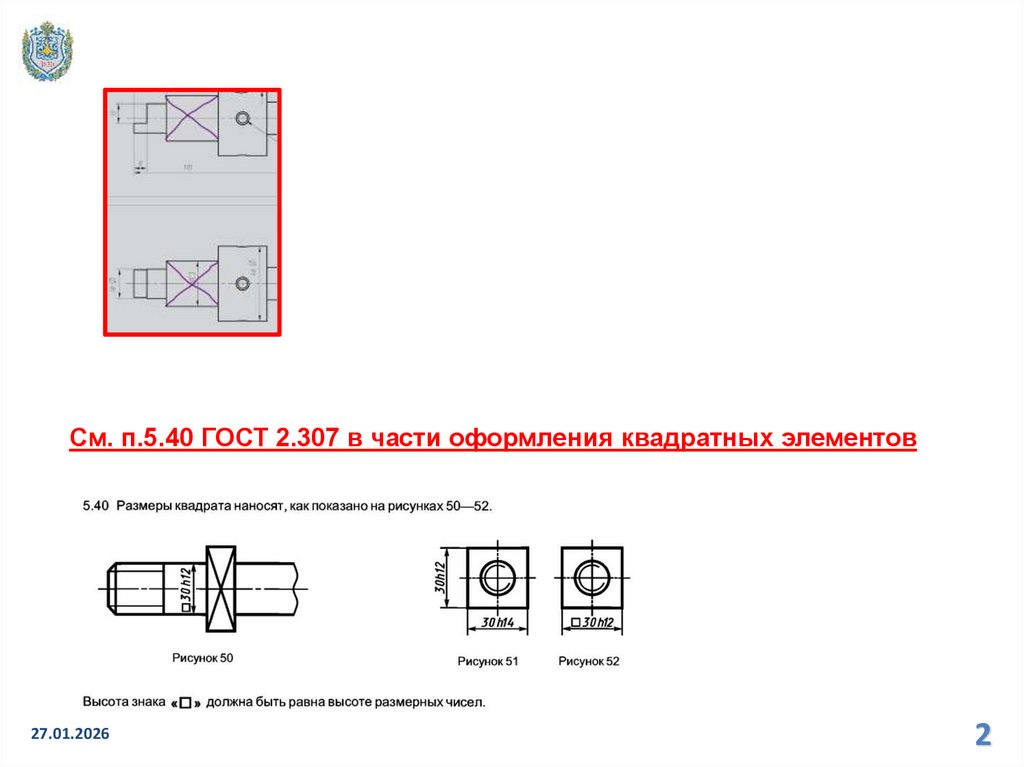

2.

См. п.5.40 ГОСТ 2.307 в части оформления квадратных элементов
27.01.2026
2

3.

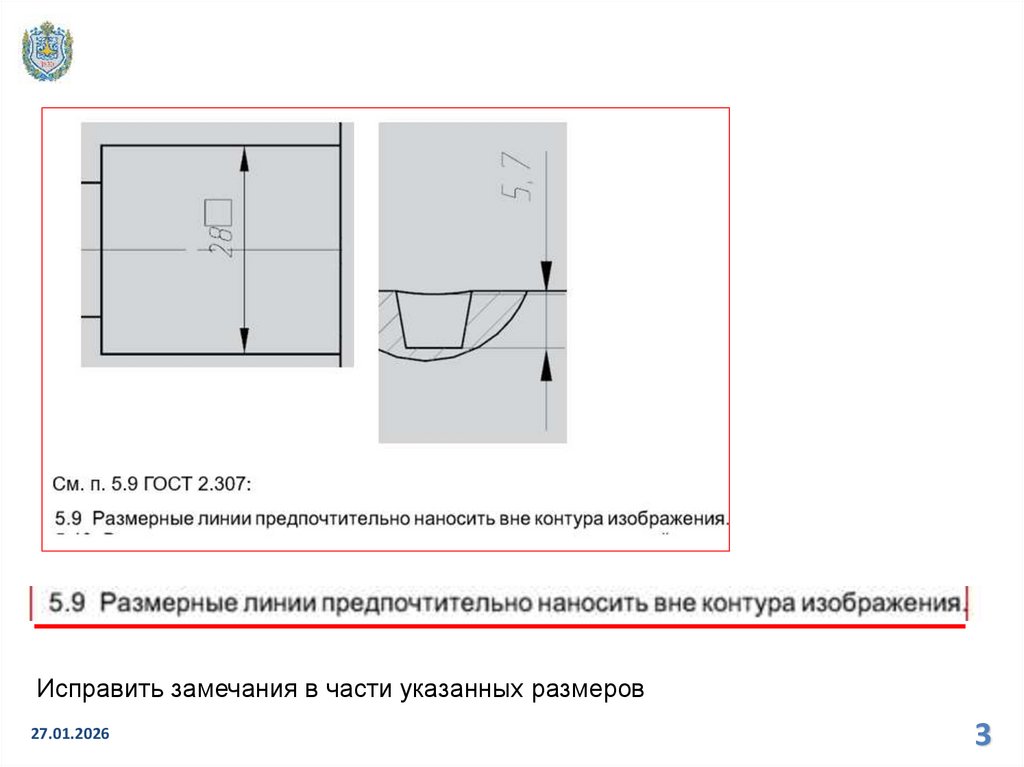

Исправить замечания в части указанных размеров
27.01.2026
3

4.

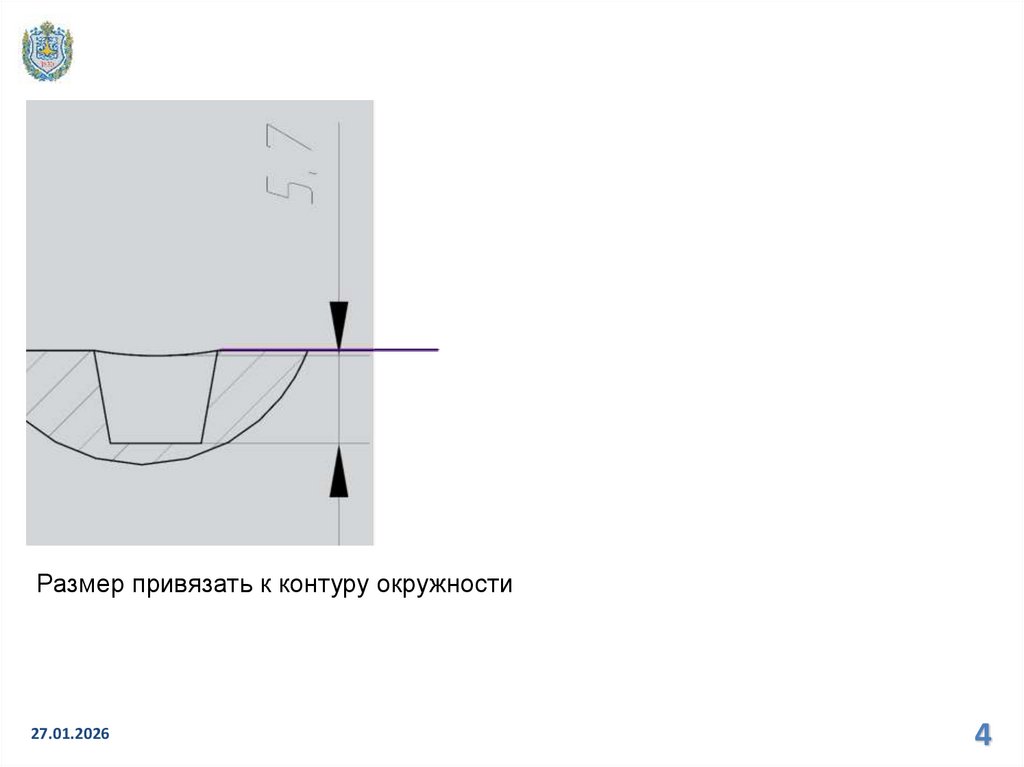

Размер привязать к контуру окружности
27.01.2026
4

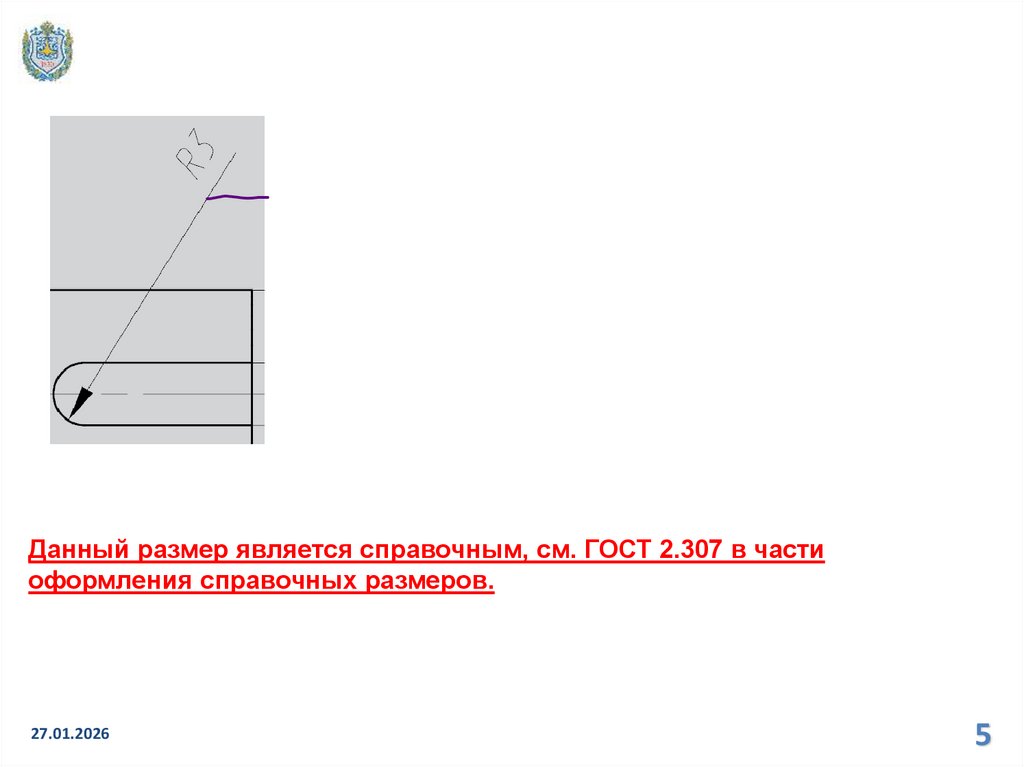

5.

Данный размер является справочным, см. ГОСТ 2.307 в части
оформления справочных размеров.
27.01.2026
5

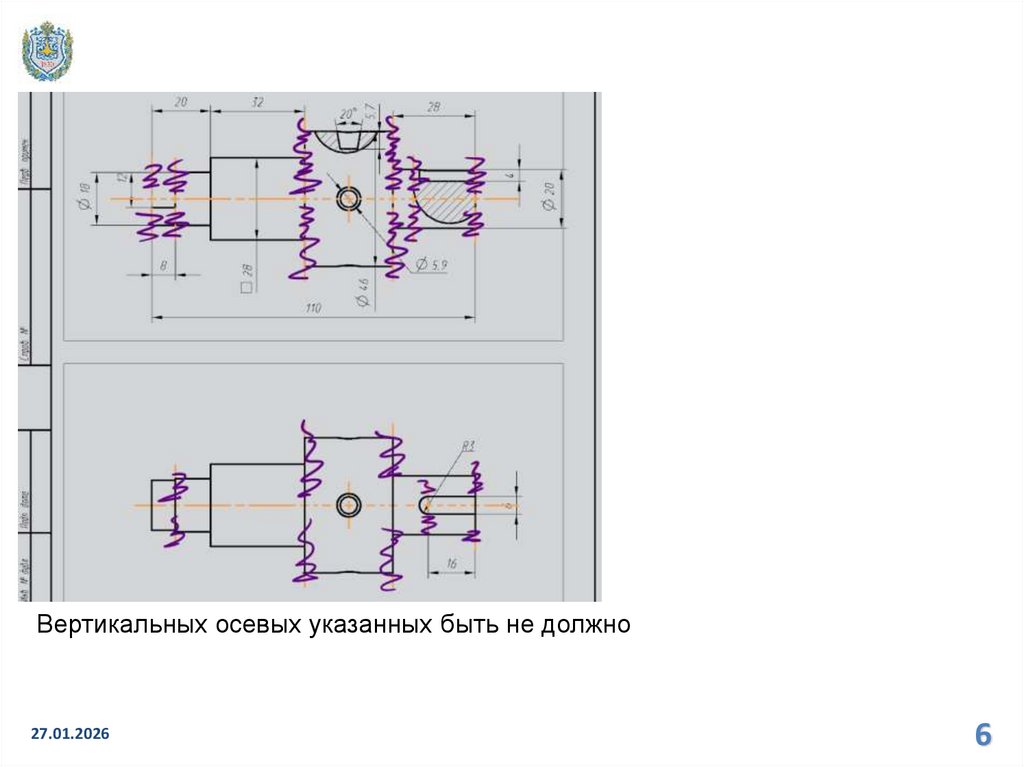

6.

Вертикальных осевых указанных быть не должно
27.01.2026
6

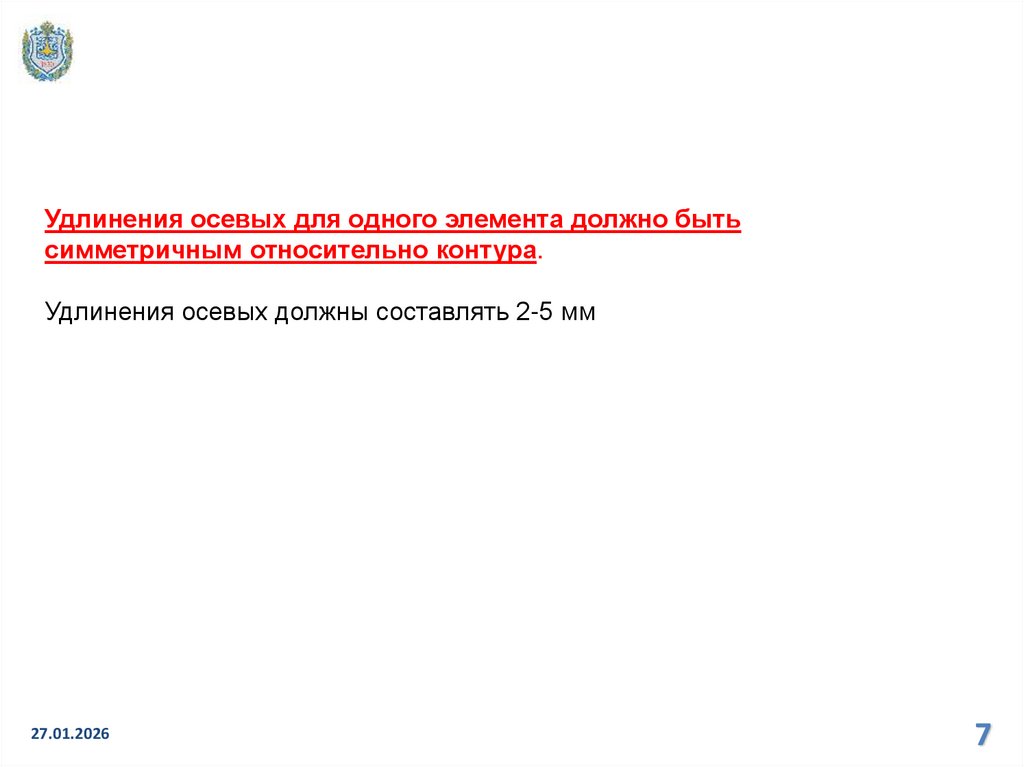

7.

Удлинения осевых для одного элемента должно быть
симметричным относительно контура.
Удлинения осевых должны составлять 2-5 мм
27.01.2026
7

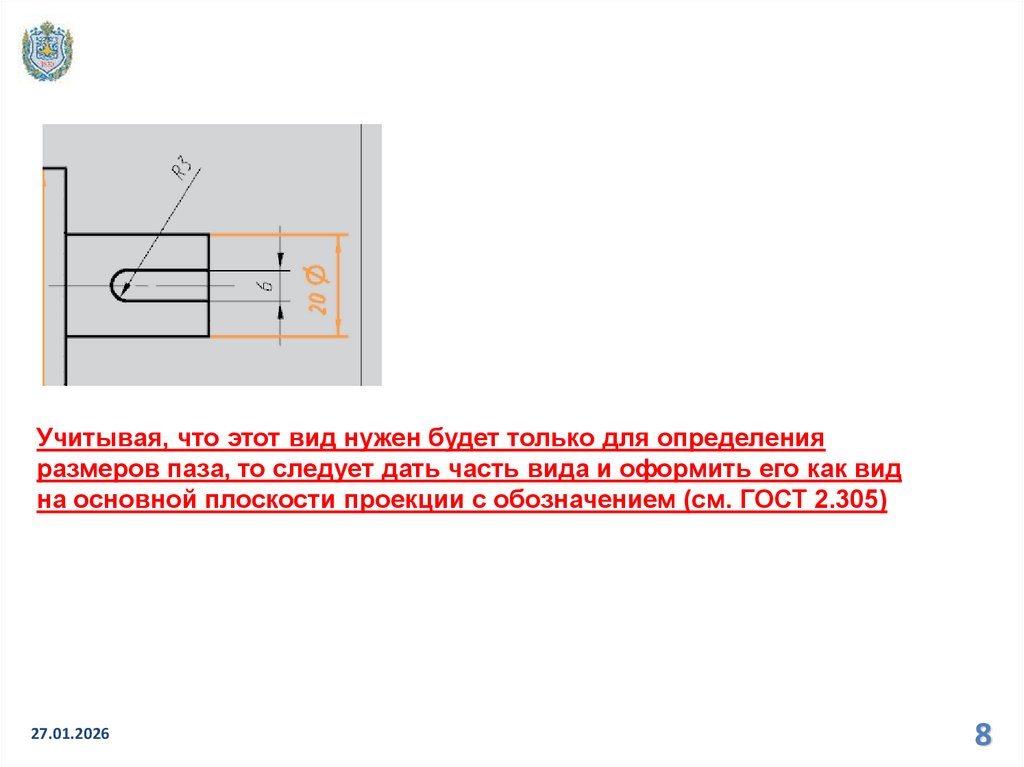

8.

Учитывая, что этот вид нужен будет только для определения
размеров паза, то следует дать часть вида и оформить его как вид
на основной плоскости проекции с обозначением (см. ГОСТ 2.305)
27.01.2026
8

9.

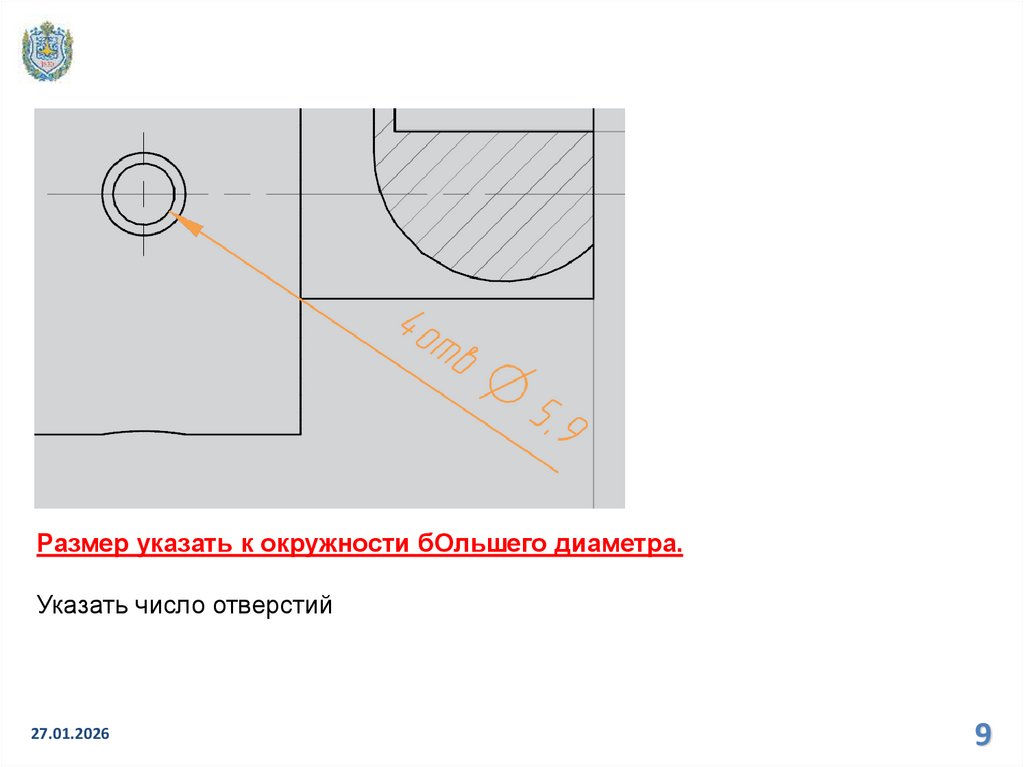

Размер указать к окружности бОльшего диаметра.
Указать число отверстий
27.01.2026
9

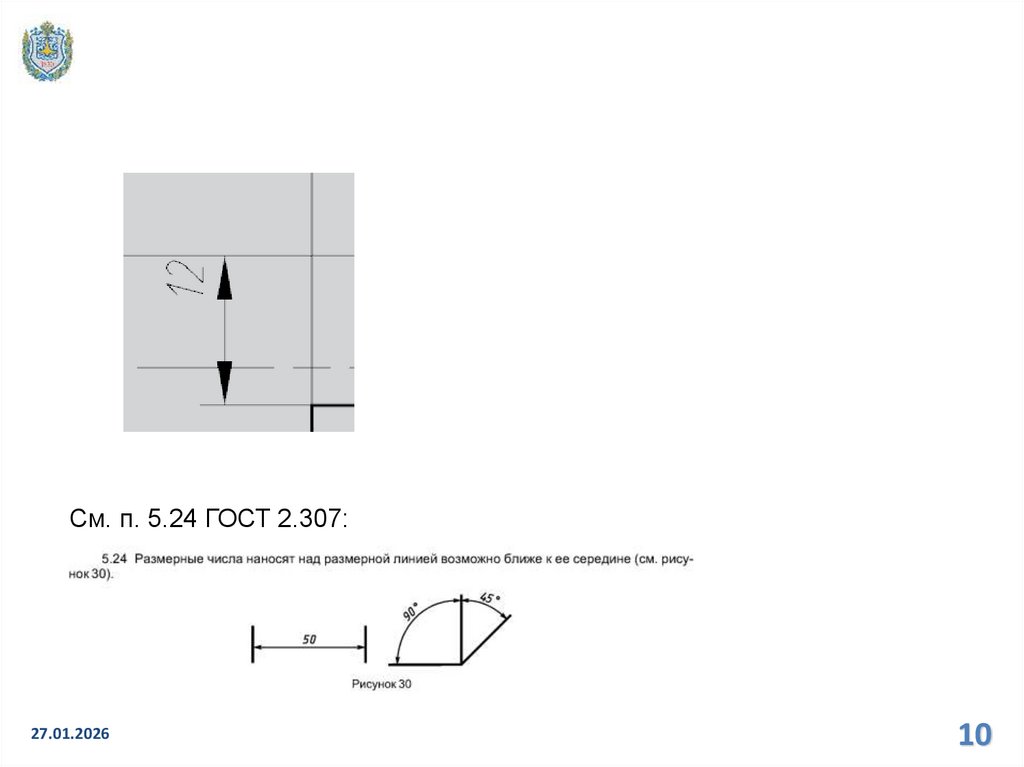

10.

См. п. 5.24 ГОСТ 2.307:
27.01.2026
10

11.

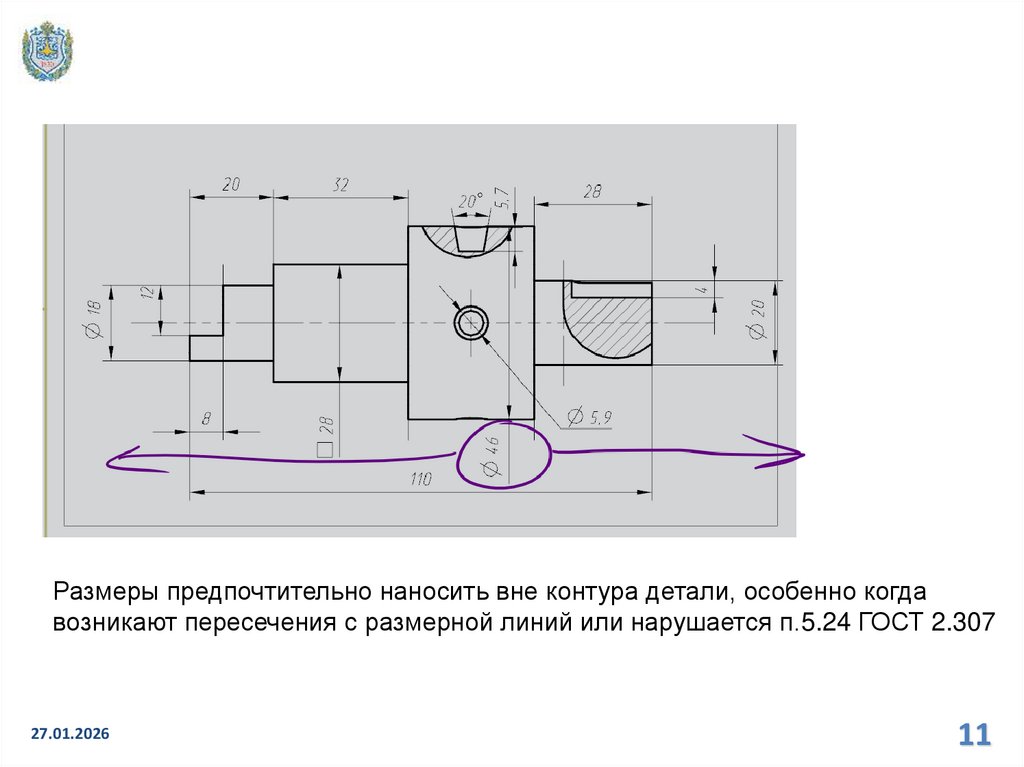

Размеры предпочтительно наносить вне контура детали, особенно когда
возникают пересечения с размерной линий или нарушается п.5.24 ГОСТ 2.307
27.01.2026
11

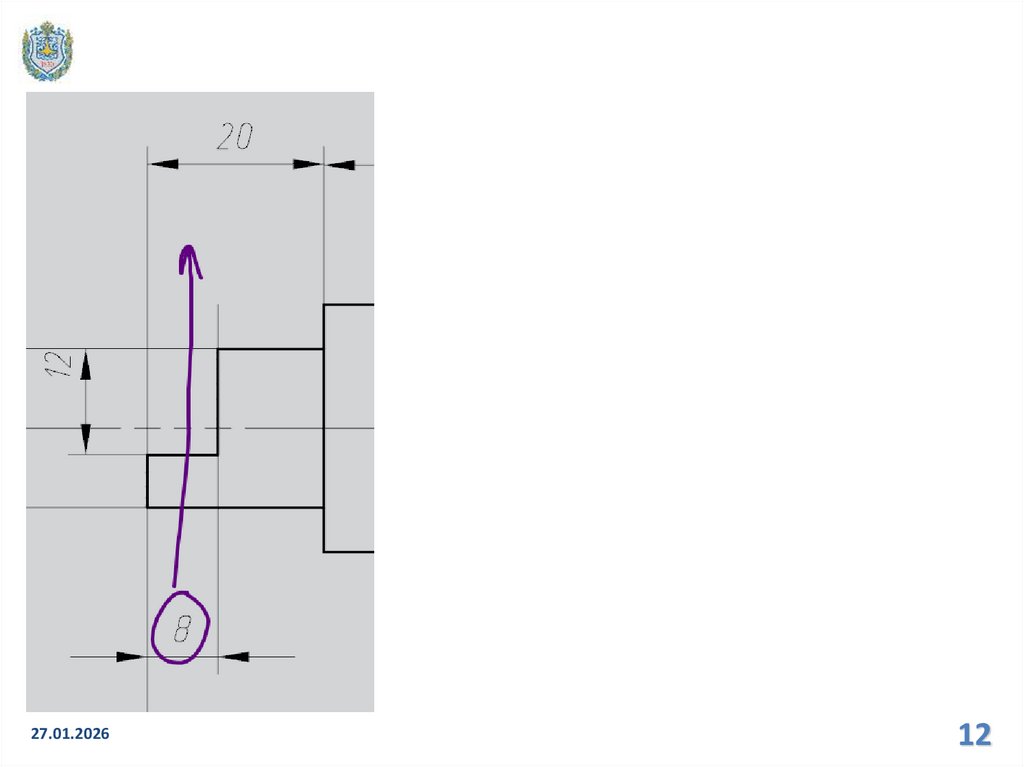

12.

27.01.2026
12

13.

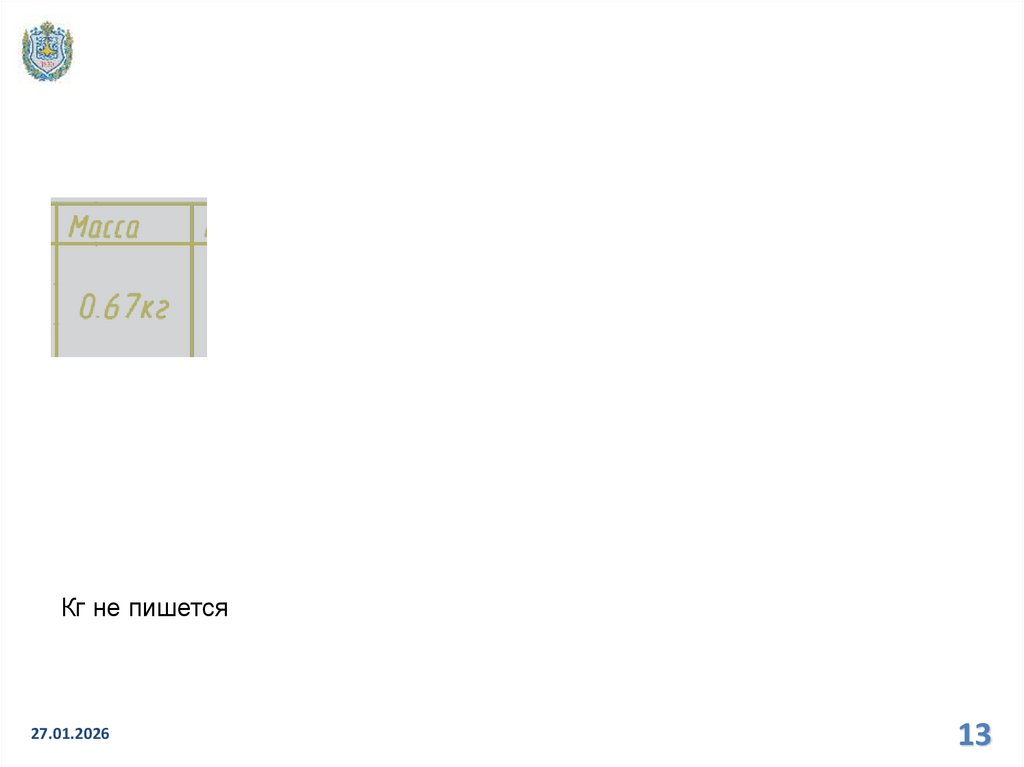

Кг не пишется
27.01.2026
13

14.

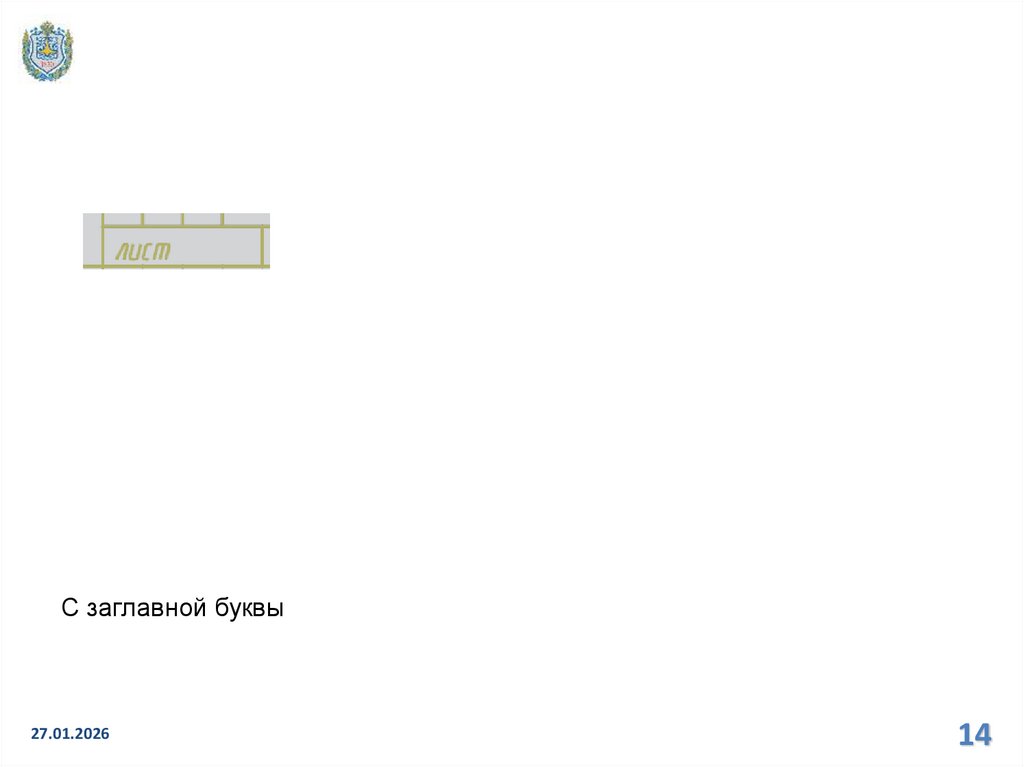

С заглавной буквы
27.01.2026
14
