Графическое оформление чертежей

1. Карагандинский технический университет

Кафедра Механики
Дисциплина «Инженерная графика
Лекция 1
«Графическое оформление чертежей»
ст. преп. Рахымбаева Г.Ж.

2.

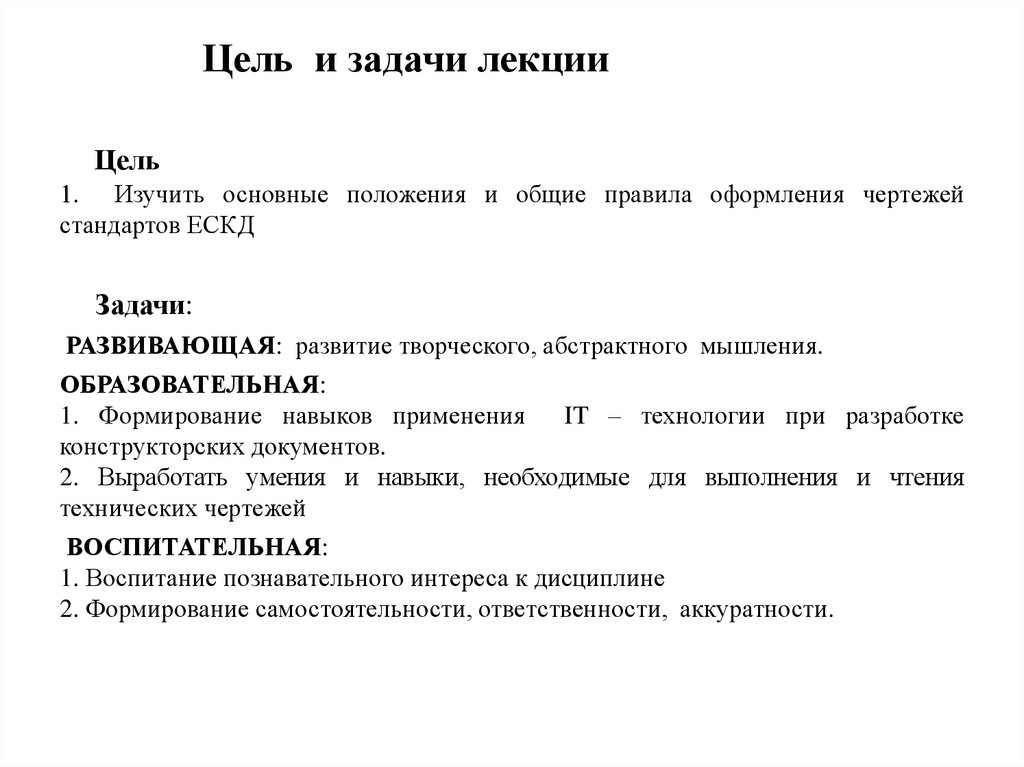

Цель и задачи лекции
Цель
1. Изучить основные положения и общие правила оформления чертежей
стандартов ЕСКД
Задачи:
РАЗВИВАЮЩАЯ: развитие творческого, абстрактного мышления.
ОБРАЗОВАТЕЛЬНАЯ:
1. Формирование навыков применения
IT – технологии при разработке
конструкторских документов.
2. Выработать умения и навыки, необходимые для выполнения и чтения
технических чертежей
ВОСПИТАТЕЛЬНАЯ:
1. Воспитание познавательного интереса к дисциплине
2. Формирование самостоятельности, ответственности, аккуратности.

3.

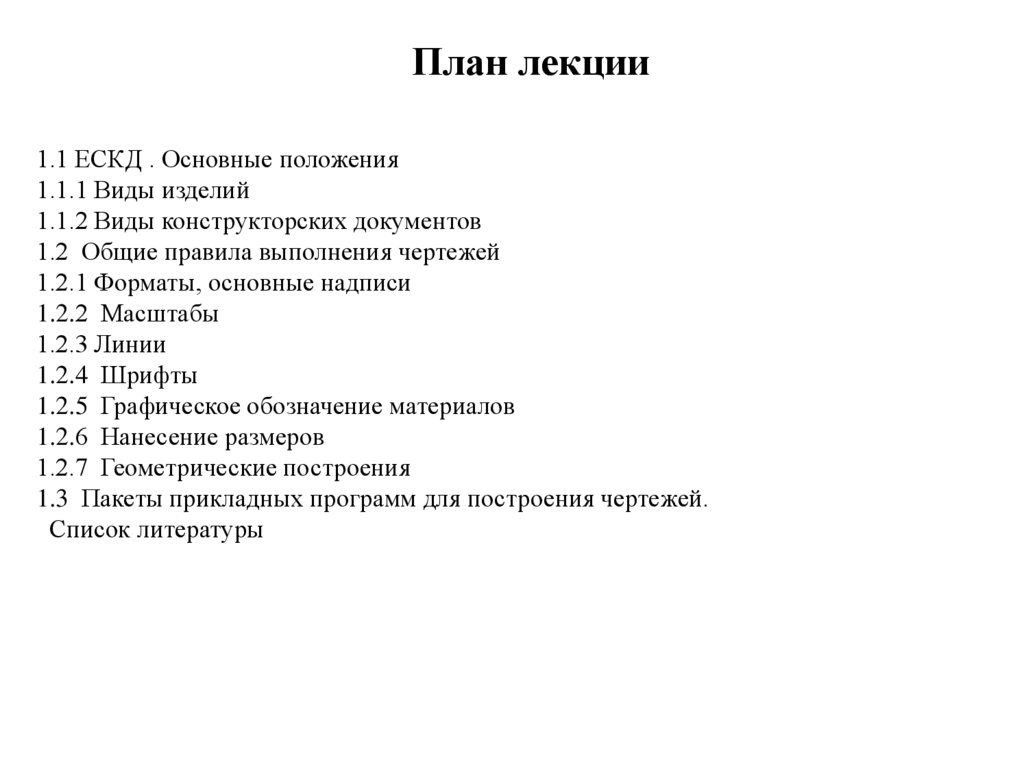

План лекции
1.1 ЕСКД . Основные положения
1.1.1 Виды изделий
1.1.2 Виды конструкторских документов
1.2 Общие правила выполнения чертежей
1.2.1 Форматы, основные надписи
1.2.2 Масштабы
1.2.3 Линии
1.2.4 Шрифты
1.2.5 Графическое обозначение материалов

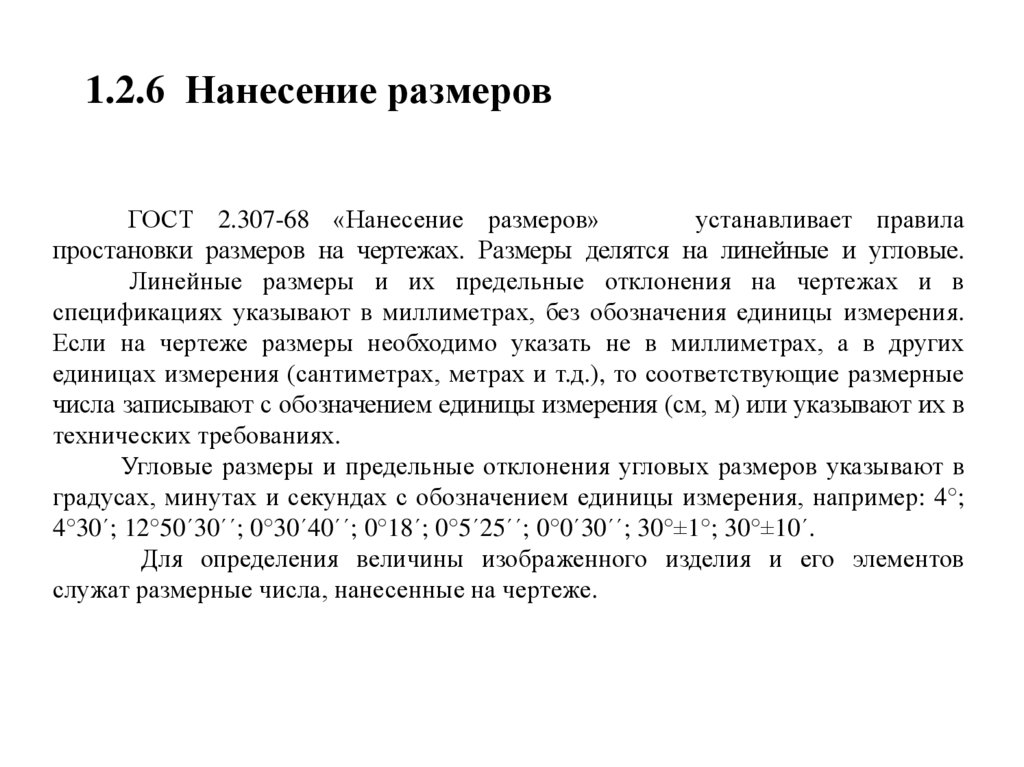

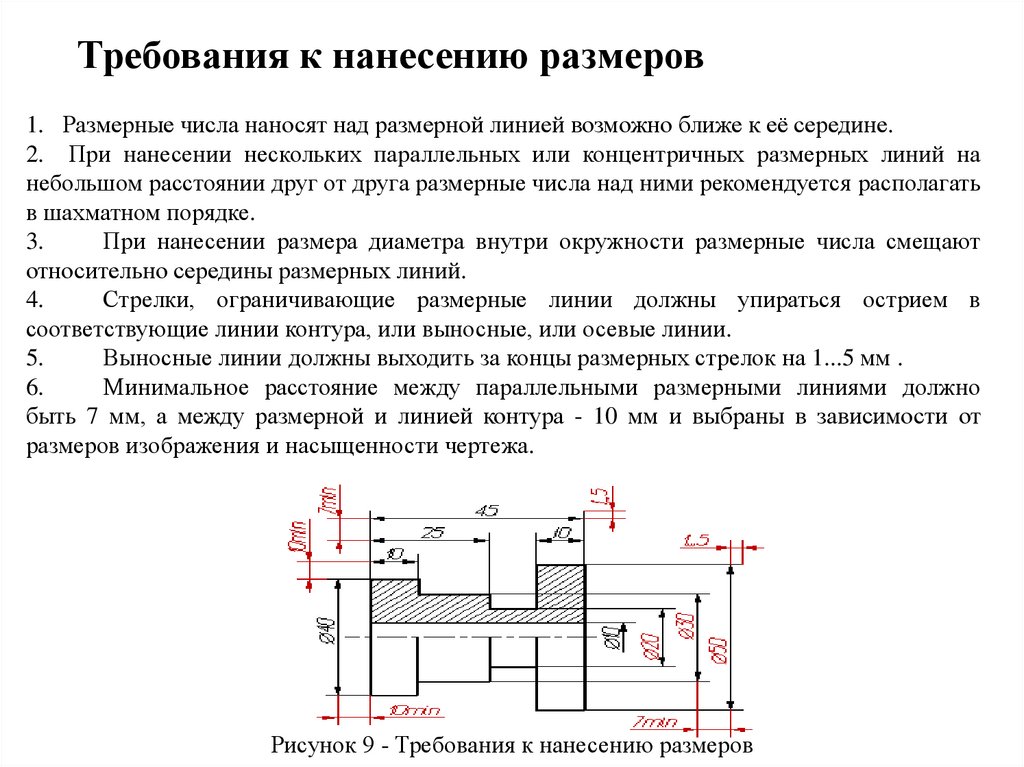

1.2.6 Нанесение размеров

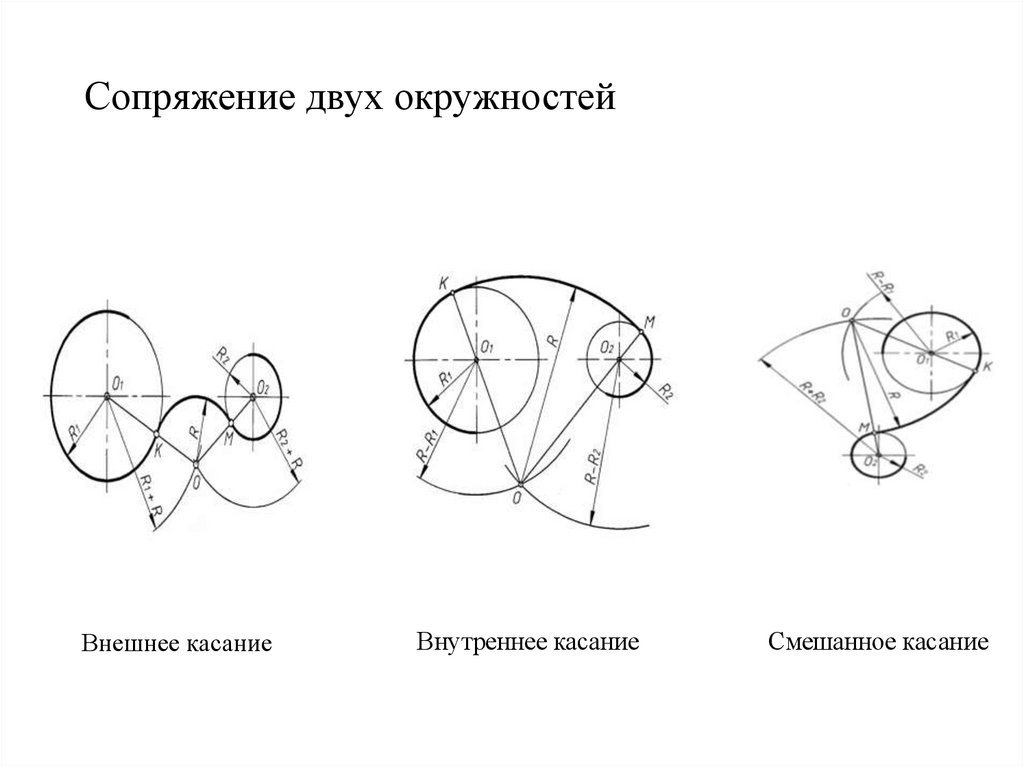

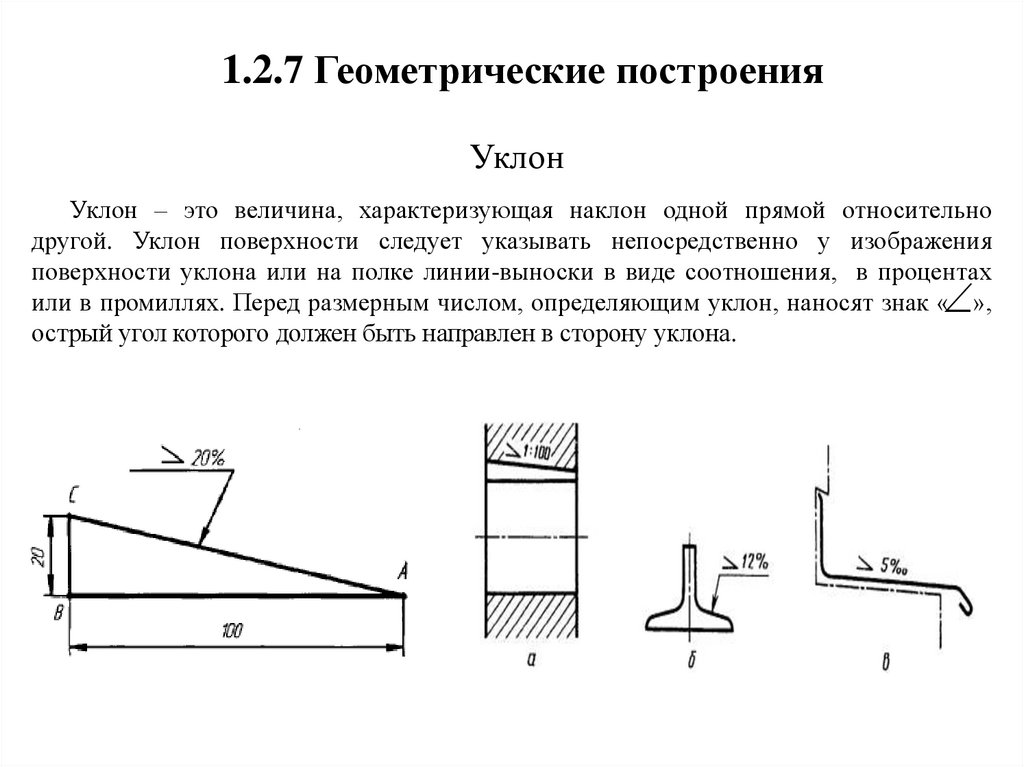

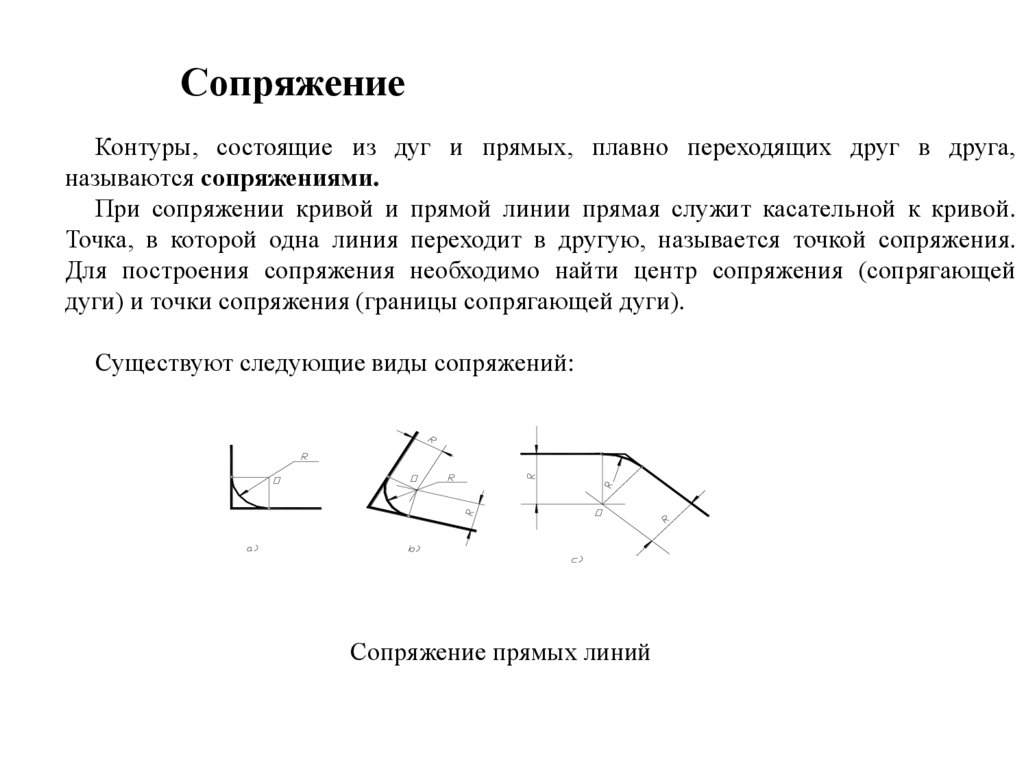

1.2.7 Геометрические построения

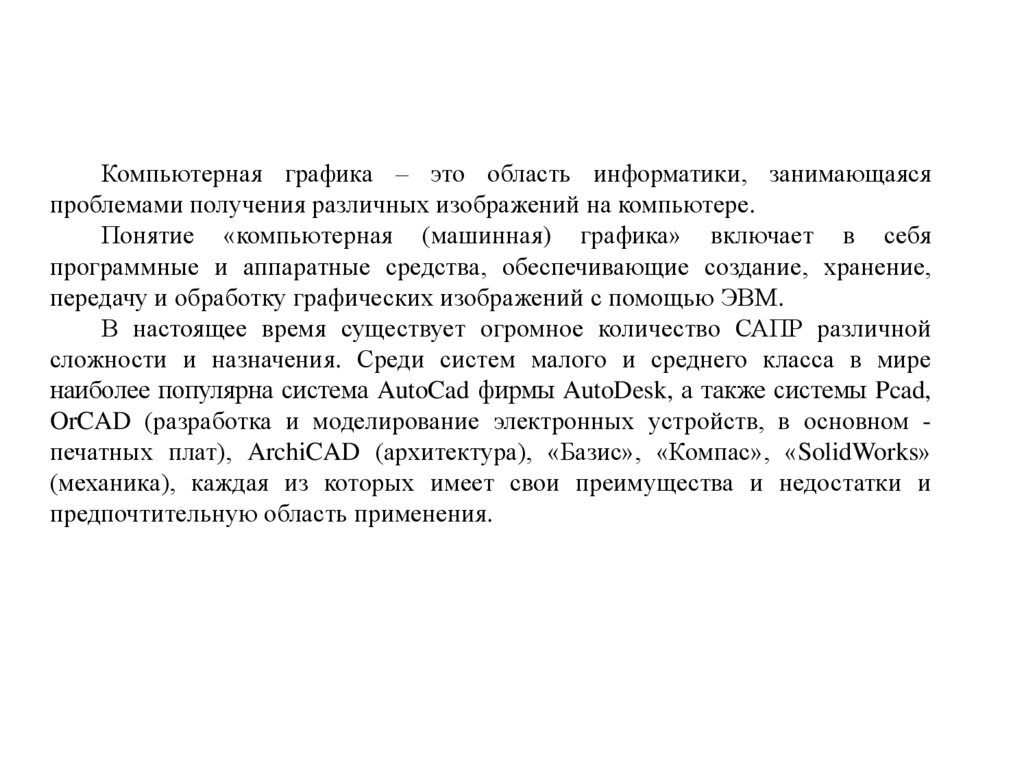

1.3 Пакеты прикладных программ для построения чертежей.

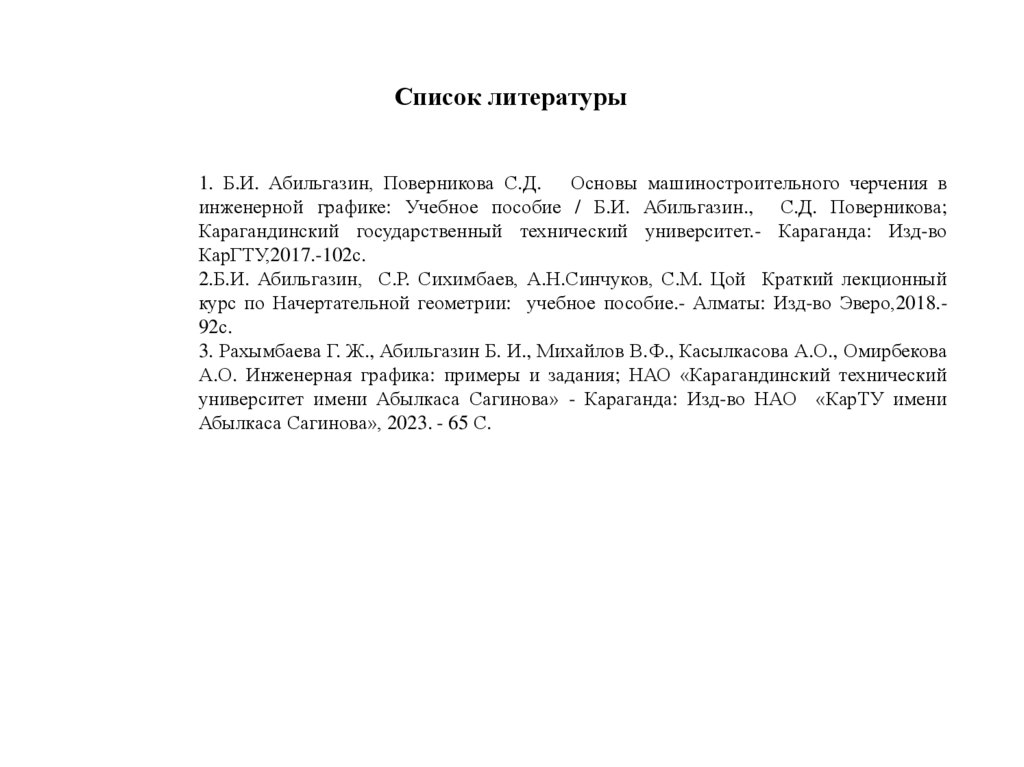

Список литературы

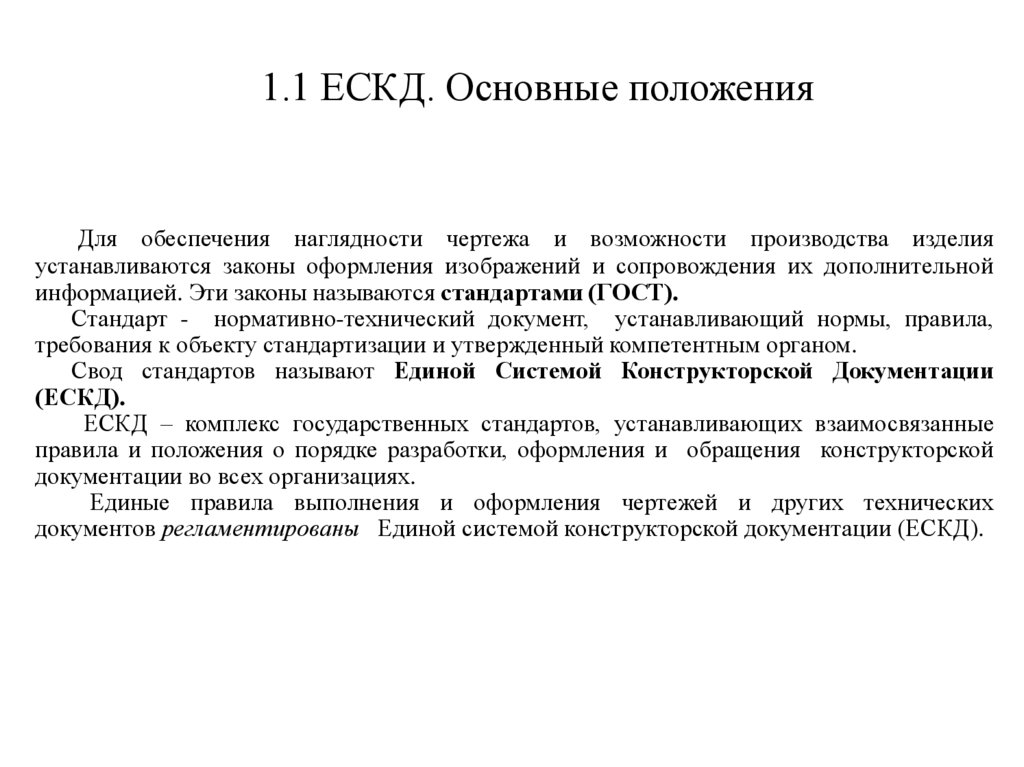

4. 1.1 ЕСКД. Основные положения

Для обеспечения наглядности чертежа и возможности производства изделия
устанавливаются законы оформления изображений и сопровождения их дополнительной
информацией. Эти законы называются стандартами (ГОСТ).
Стандарт - нормативно-технический документ, устанавливающий нормы, правила,
требования к объекту стандартизации и утвержденный компетентным органом.
Свод стандартов называют Единой Системой Конструкторской Документации
(ЕСКД).
ЕСКД – комплекс государственных стандартов, устанавливающих взаимосвязанные
правила и положения о порядке разработки, оформления и обращения конструкторской
документации во всех организациях.
Единые правила выполнения и оформления чертежей и других технических
документов регламентированы Единой системой конструкторской документации (ЕСКД).

5.

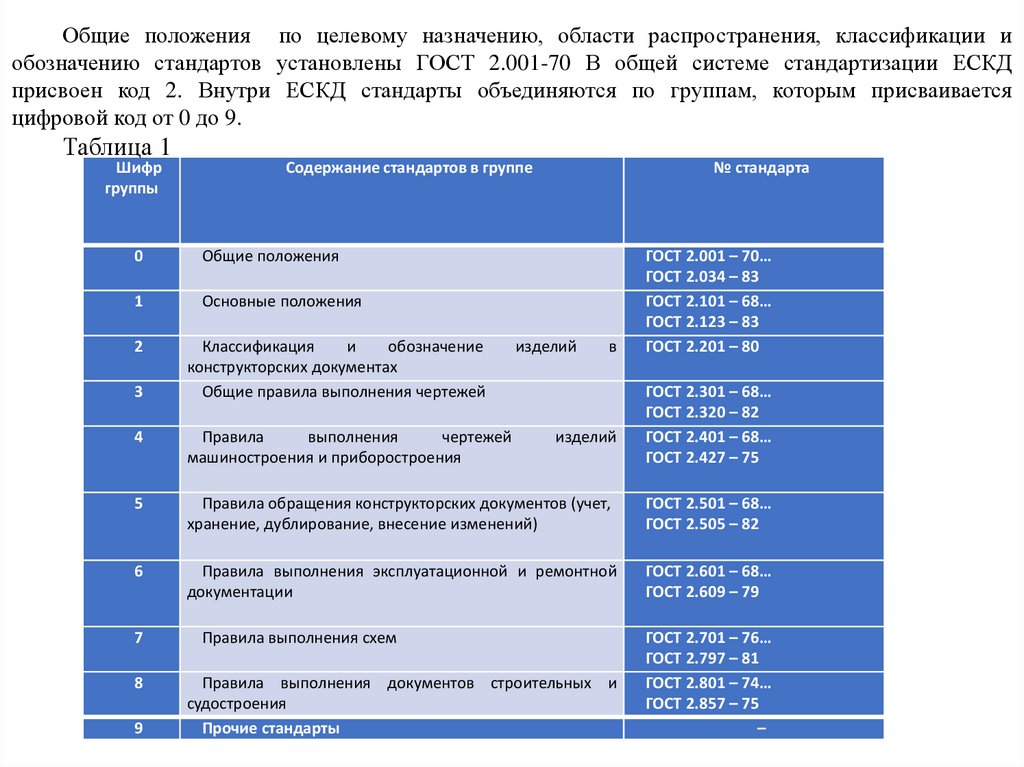

Общие положения по целевому назначению, области распространения, классификации и
обозначению стандартов установлены ГОСТ 2.001-70 В общей системе стандартизации ЕСКД
присвоен код 2. Внутри ЕСКД стандарты объединяются по группам, которым присваивается
цифровой код от 0 до 9.
Таблица 1
Шифр
группы
Содержание стандартов в группе
0
Общие положения
1
Основные положения
2
3
Классификация
и
обозначение
конструкторских документах
Общие правила выполнения чертежей
№ стандарта
изделий
в
ГОСТ 2.301 – 68…
ГОСТ 2.320 – 82
ГОСТ 2.401 – 68…
ГОСТ 2.427 – 75
4
Правила
выполнения
чертежей
машиностроения и приборостроения
5
Правила обращения конструкторских документов (учет,
хранение, дублирование, внесение изменений)
ГОСТ 2.501 – 68…
ГОСТ 2.505 – 82
6
Правила выполнения эксплуатационной и ремонтной
документации
ГОСТ 2.601 – 68…
ГОСТ 2.609 – 79
7
8
9
изделий
ГОСТ 2.001 – 70…
ГОСТ 2.034 – 83
ГОСТ 2.101 – 68…
ГОСТ 2.123 – 83
ГОСТ 2.201 – 80
Правила выполнения схем
Правила выполнения документов строительных и
судостроения
Прочие стандарты
ГОСТ 2.701 – 76…
ГОСТ 2.797 – 81
ГОСТ 2.801 – 74…
ГОСТ 2.857 – 75
–

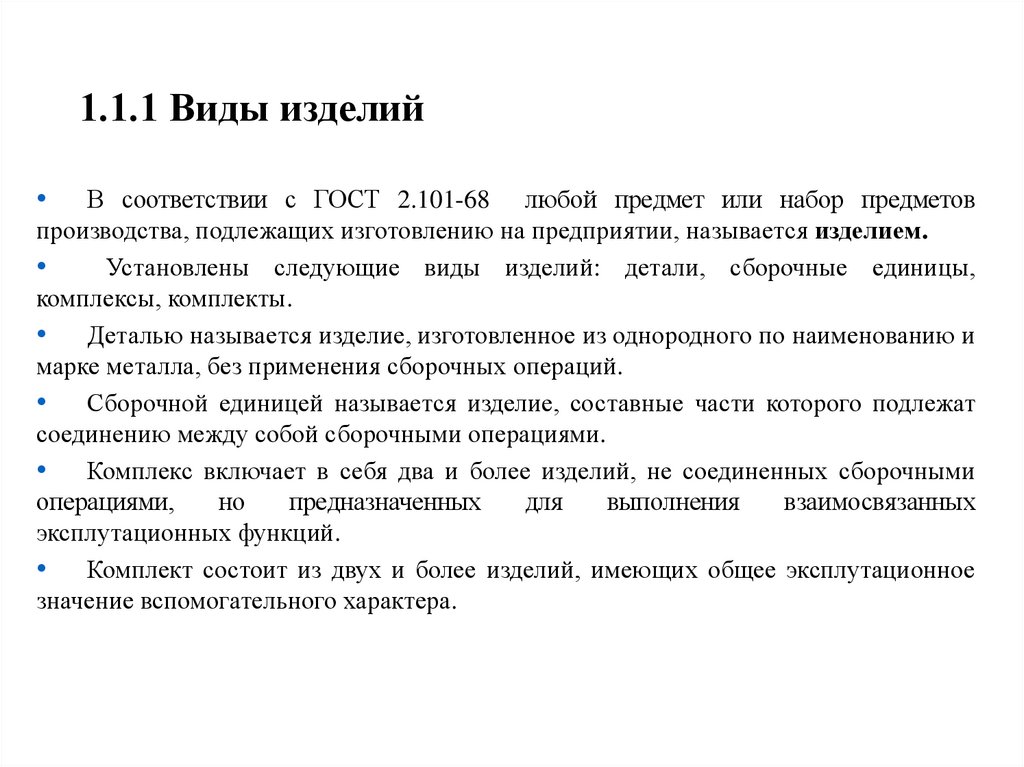

6. 1.1.1 Виды изделий

В соответствии с ГОСТ 2.101-68 любой предмет или набор предметов
производства, подлежащих изготовлению на предприятии, называется изделием.
Установлены следующие виды изделий: детали, сборочные единицы,
комплексы, комплекты.
• Деталью называется изделие, изготовленное из однородного по наименованию и
марке металла, без применения сборочных операций.
• Сборочной единицей называется изделие, составные части которого подлежат
соединению между собой сборочными операциями.
• Комплекс включает в себя два и более изделий, не соединенных сборочными
операциями,
но
предназначенных
для
выполнения
взаимосвязанных
эксплутационных функций.
• Комплект состоит из двух и более изделий, имеющих общее эксплутационное
значение вспомогательного характера.

7. Структура изделия

Сборочные единицы, комплексы и комплекты относятся к специфицированным
изделиям, так как включают в себя несколько составных частей, а детали – к
неспецифицированным изделиям.

8.

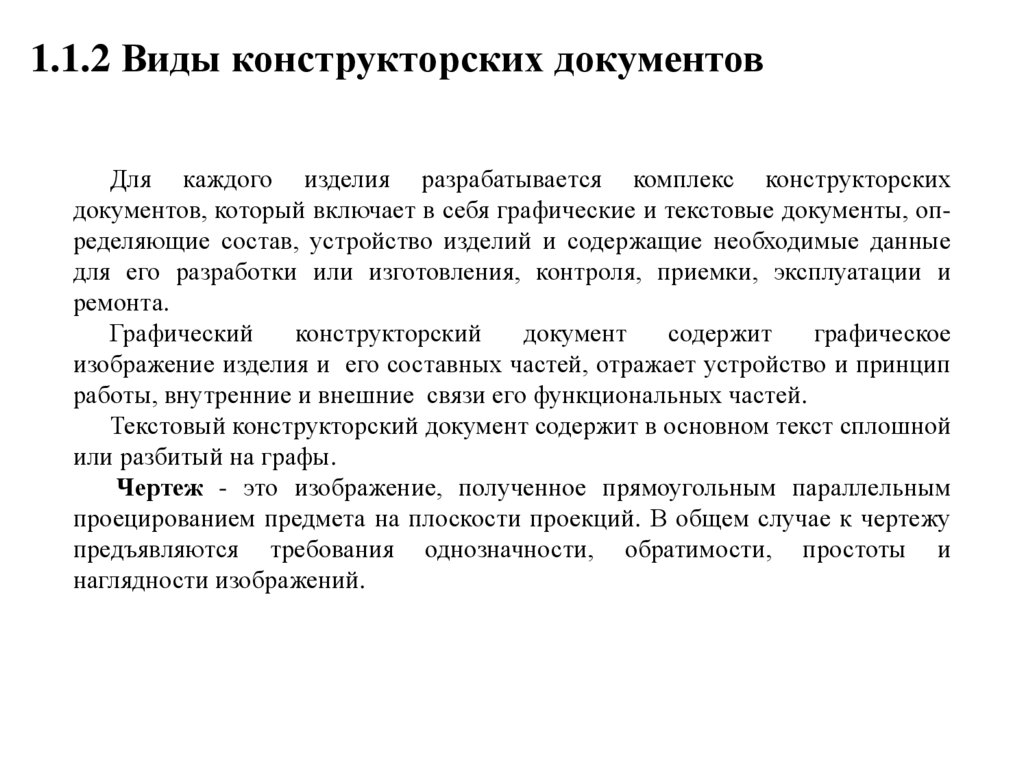

1.1.2 Виды конструкторских документов
Для каждого изделия разрабатывается комплекс конструкторских
документов, который включает в себя графические и текстовые документы, определяющие состав, устройство изделий и содержащие необходимые данные
для его разработки или изготовления, контроля, приемки, эксплуатации и
ремонта.
Графический
конструкторский
документ
содержит
графическое
изображение изделия и его составных частей, отражает устройство и принцип
работы, внутренние и внешние связи его функциональных частей.
Текстовый конструкторский документ содержит в основном текст сплошной
или разбитый на графы.
Чертеж - это изображение, полученное прямоугольным параллельным
проецированием предмета на плоскости проекций. В общем случае к чертежу
предъявляются требования однозначности, обратимости, простоты и
наглядности изображений.

9.

Виды конструкторских документов устанавливает ГОСТ
2.102-68
Чертеж детали - документ, для детали, содержащий изображение детали и
другие данные, необходимые для ее изготовления и контроля;
Сборочный чертеж (СБ) –документ содержащий изображение сборочной
единицы и другие данные, необходимые для сборки (изготовления) и контроля;
Чертеж общего вида (ВО) - документ, определяющий конструкцию изделия,
взаимодействие его основных составных частей и поясняющий принцип работы
изделия;
Спецификация - основной вид документа, который определяет состав
сборочной единицы, комплекса и комплекта. Она необходима для изготовления,
комплектования конструкторских документов и запуска в производство;
Схема –документ, на котором показаны в виде условных изображений или
обозначений составные части изделия и связи между ними.

10.

1.2 Общие правила выполнения чертежей
1.2.1 Форматы, основные надписи
В соответствии с ГОСТ 2.301-68 форматом называется размер поля чертежа,
ограниченного внешней рамкой, выполненной тонкой сплошной линией. Формат с
размерами сторон 1189х841 мм, площадь которого
равна 1м2, принимают за
исходный и обозначают А0.
Последующие меньшие форматы А1, А2, А3, А4 и (А5) формируются от
предыдущих больших путем деления ровно пополам вдоль короткой стороны (таблица
1).
Таблица 1. Размеры формата
Обозначение
форматов
А0
А1
А2
А3
А4
Размеры, мм
1189х841
841х594
594х420
420х297
210х297

11.

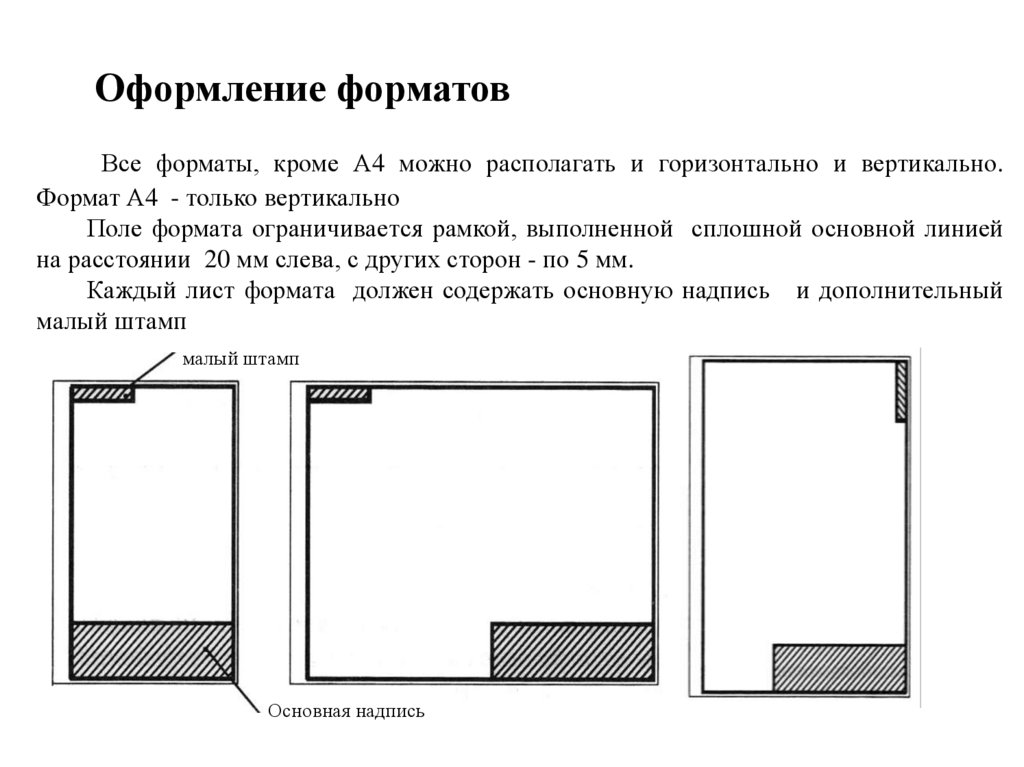

Оформление форматов
Все форматы, кроме А4 можно располагать и горизонтально и вертикально.
Формат А4 - только вертикально
Поле формата ограничивается рамкой, выполненной сплошной основной линией
на расстоянии 20 мм слева, с других сторон - по 5 мм.
Каждый лист формата должен содержать основную надпись и дополнительный
малый штамп
малый штамп
Основная надпись

12.

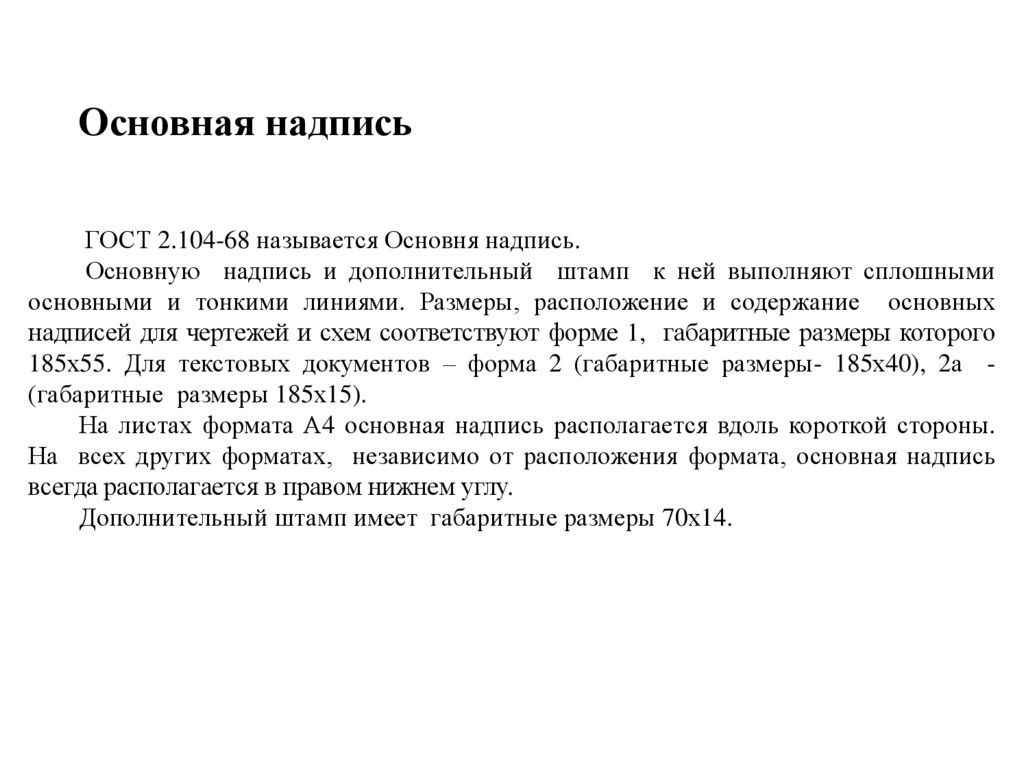

Основная надпись
ГОСТ 2.104-68 называется Основня надпись.
Основную надпись и дополнительный штамп к ней выполняют сплошными
основными и тонкими линиями. Размеры, расположение и содержание основных
надписей для чертежей и схем соответствуют форме 1, габаритные размеры которого
185х55. Для текстовых документов – форма 2 (габаритные размеры- 185х40), 2а (габаритные размеры 185х15).
На листах формата А4 основная надпись располагается вдоль короткой стороны.
На всех других форматах, независимо от расположения формата, основная надпись
всегда располагается в правом нижнем углу.
Дополнительный штамп имеет габаритные размеры 70х14.

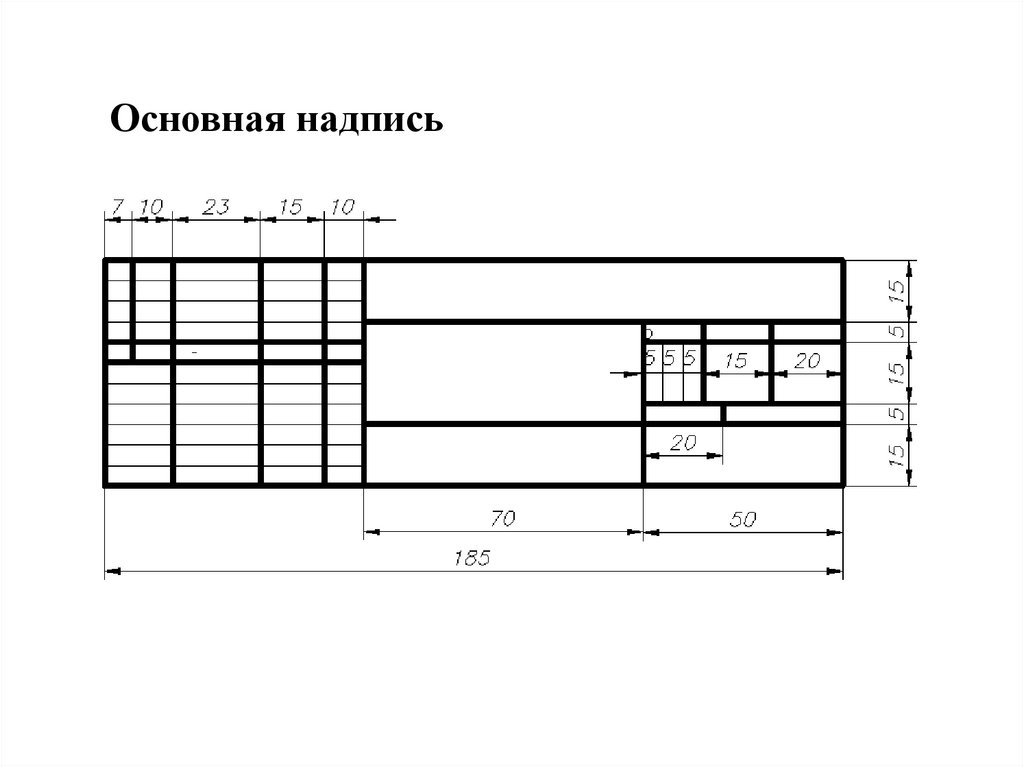

13. Основная надпись

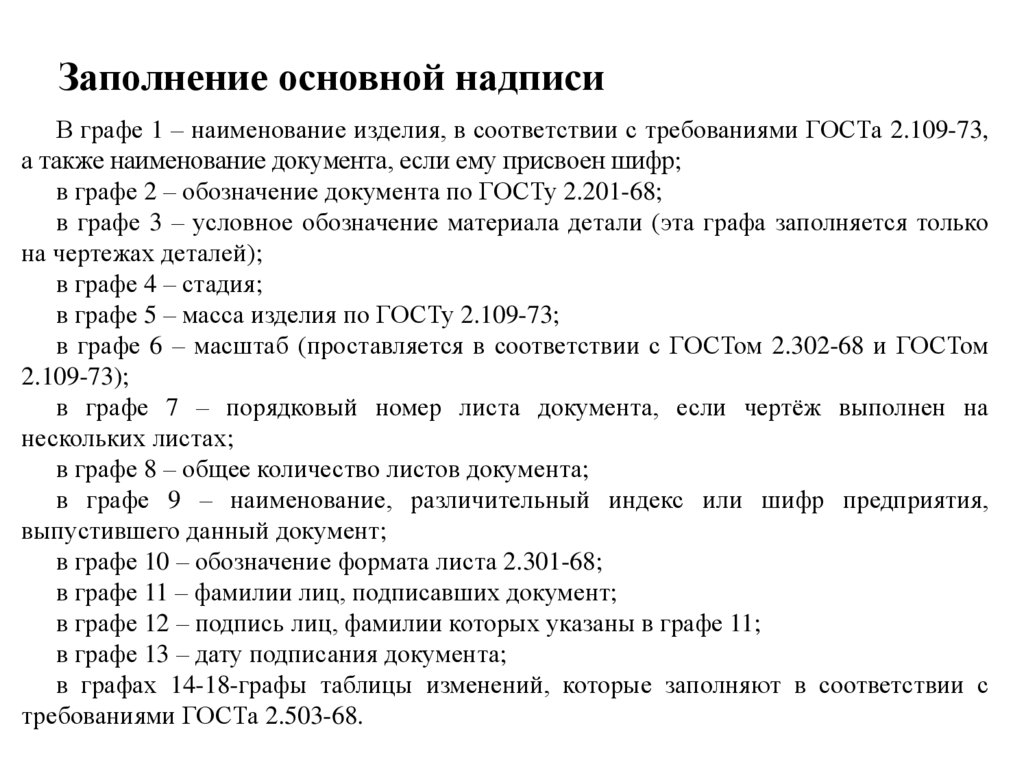

14. Заполнение основной надписи

В графе 1 – наименование изделия, в соответствии с требованиями ГОСТа 2.109-73,
а также наименование документа, если ему присвоен шифр;
в графе 2 – обозначение документа по ГОСТу 2.201-68;
в графе 3 – условное обозначение материала детали (эта графа заполняется только
на чертежах деталей);
в графе 4 – стадия;
в графе 5 – масса изделия по ГОСТу 2.109-73;
в графе 6 – масштаб (проставляется в соответствии с ГОСТом 2.302-68 и ГОСТом
2.109-73);
в графе 7 – порядковый номер листа документа, если чертёж выполнен на
нескольких листах;
в графе 8 – общее количество листов документа;
в графе 9 – наименование, различительный индекс или шифр предприятия,
выпустившего данный документ;
в графе 10 – обозначение формата листа 2.301-68;
в графе 11 – фамилии лиц, подписавших документ;
в графе 12 – подпись лиц, фамилии которых указаны в графе 11;
в графе 13 – дату подписания документа;
в графах 14-18-графы таблицы изменений, которые заполняют в соответствии с
требованиями ГОСТа 2.503-68.

15. 1.2.2 Масштаб

ГОСТ 2.302-68 называется Масштаб.
Масштаб – это отношение длин отрезков на чертеже к длинам соответствующих
им отрезков в натуре. Выбор масштаба зависит от назначения чертежа, сложности
форм и размеров предмета. Ряд масштабов, указанный в соответствующей графе
основной надписи, обозначается по типу 1:1, 1:2 и т.д., а в остальных случаях – по типу
(1:1), (1:2) и т.д.
Не зависимо от масштаба на чертеже всегда проставляют действительные
размеры изображаемого предмета. На угловые величины и величины,
характеризующиеся отношениями, масштаб не распространяется
масштаб уменьшения
1:2; 1:2.5; 1:4; 1:5; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100;
1:200; 1:400; 1:500; 1:800; 1:1000
натуральный масштаб
1:1
масштаб увеличения
2:1; 2.5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

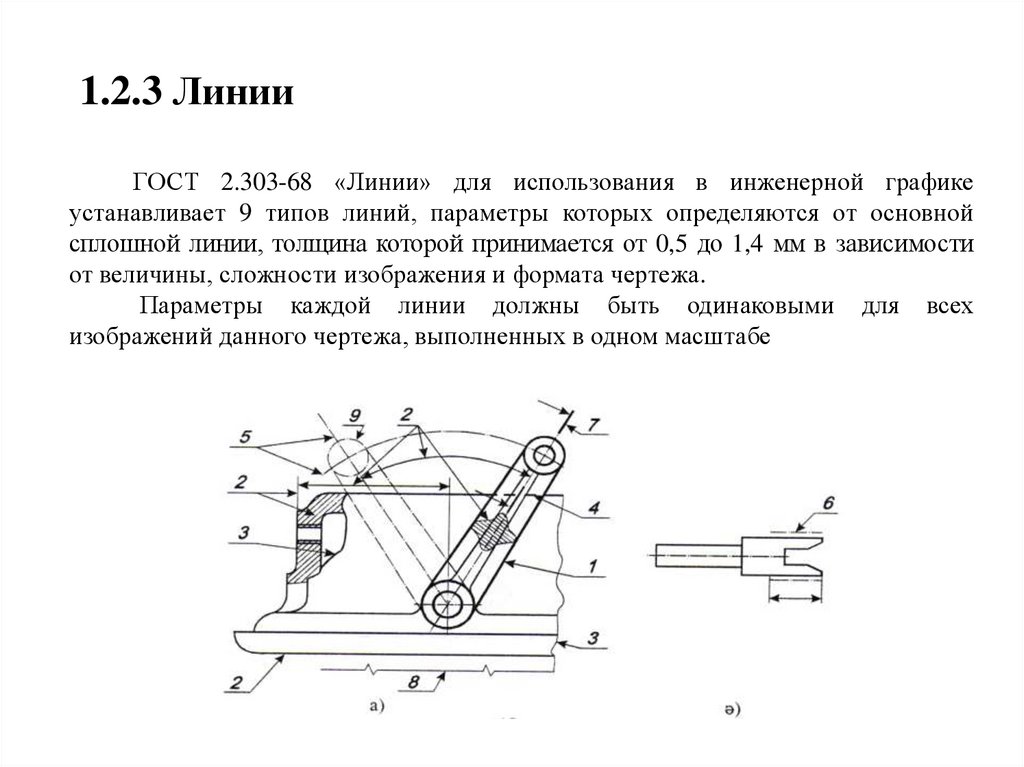

16. 1.2.3 Линии

ГОСТ 2.303-68 «Линии» для использования в инженерной графике
устанавливает 9 типов линий, параметры которых определяются от основной
сплошной линии, толщина которой принимается от 0,5 до 1,4 мм в зависимости
от величины, сложности изображения и формата чертежа.
Параметры каждой линии должны быть одинаковыми для всех
изображений данного чертежа, выполненных в одном масштабе

17.

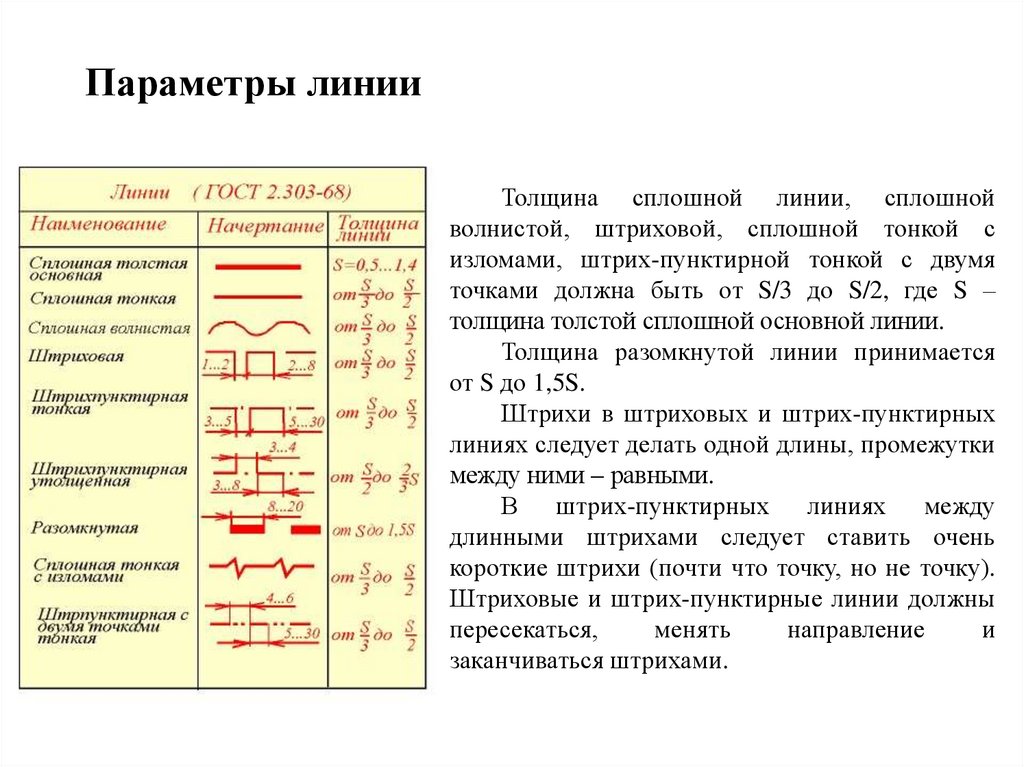

Параметры линии
Толщина сплошной линии, сплошной
волнистой, штриховой, сплошной тонкой с
изломами, штрих-пунктирной тонкой с двумя
точками должна быть от S/3 до S/2, где S –
толщина толстой сплошной основной линии.
Толщина разомкнутой линии принимается
от S до 1,5S.
Штрихи в штриховых и штрих-пунктирных
линиях следует делать одной длины, промежутки
между ними – равными.
В штрих-пунктирных линиях между
длинными штрихами следует ставить очень
короткие штрихи (почти что точку, но не точку).
Штриховые и штрих-пунктирные линии должны
пересекаться,
менять
направление
и
заканчиваться штрихами.

18.

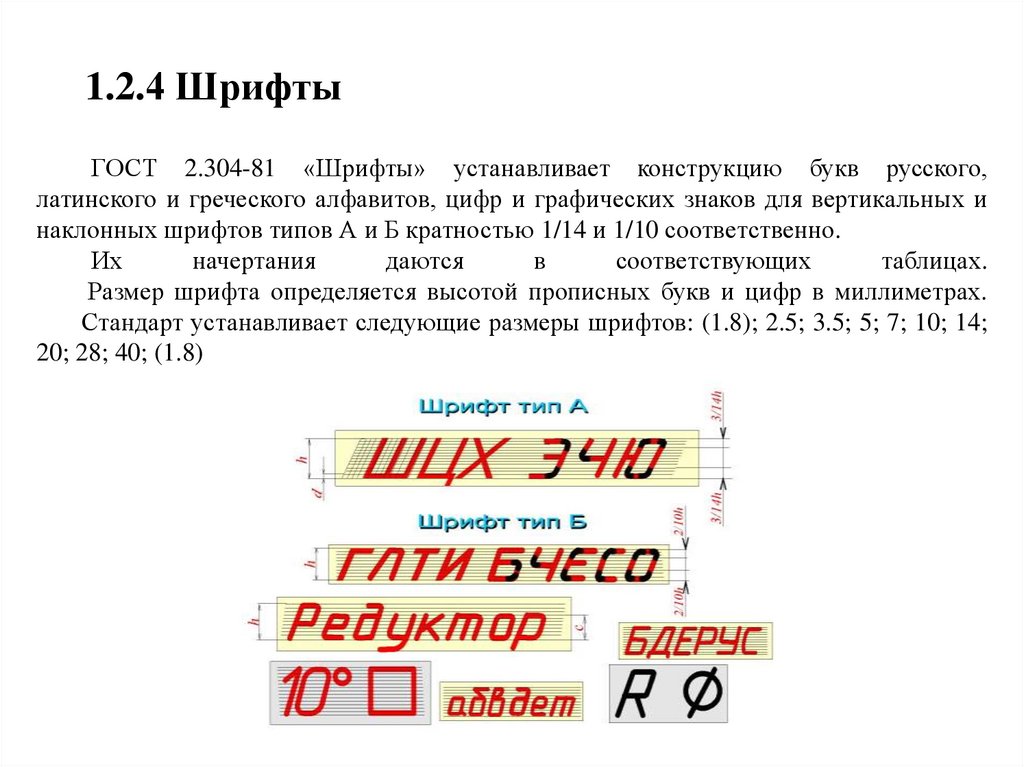

1.2.4 Шрифты
ГОСТ 2.304-81 «Шрифты» устанавливает конструкцию букв русского,
латинского и греческого алфавитов, цифр и графических знаков для вертикальных и
наклонных шрифтов типов А и Б кратностью 1/14 и 1/10 соответственно.
Их
начертания
даются
в
соответствующих
таблицах.
Размер шрифта определяется высотой прописных букв и цифр в миллиметрах.
Стандарт устанавливает следующие размеры шрифтов: (1.8); 2.5; 3.5; 5; 7; 10; 14;
20; 28; 40; (1.8)

19.

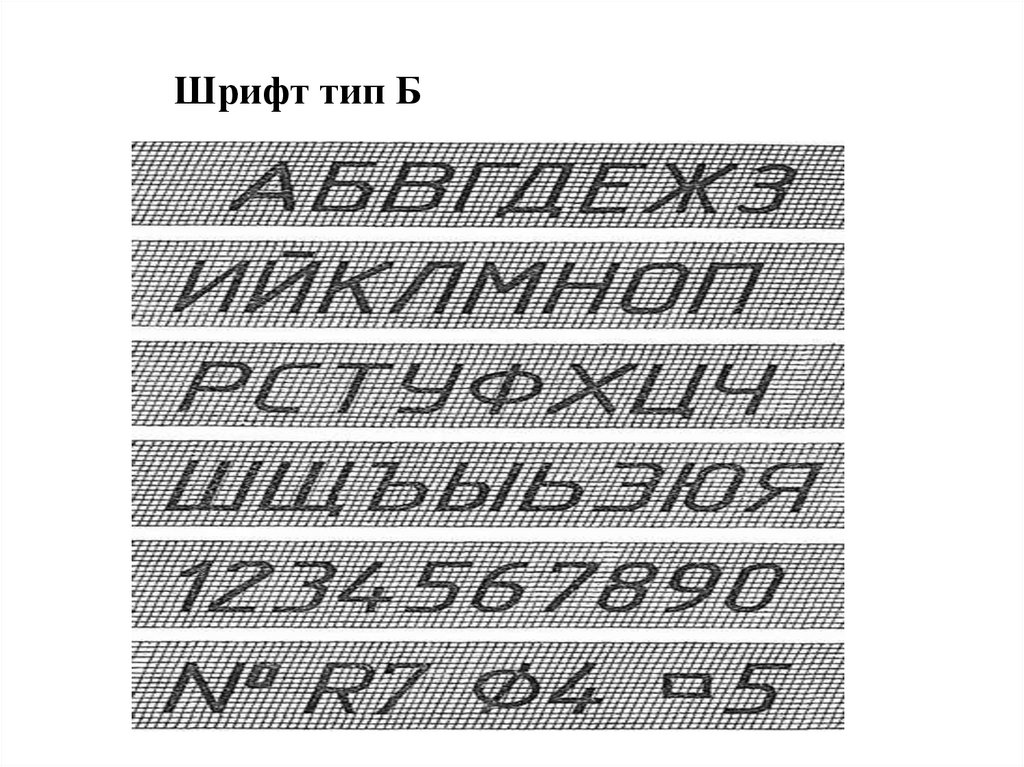

Шрифт тип Б

20.

Параметры шрифта типа Б

21.

1.2.5 Графическое обозначение материалов
ГОСТ 2.306-68 «Графическое обозначение материалов и правила их обозначения
на чертеже» устанавливает правила графического обозначения материалов в сечениях
на чертежах всех отраслей промышленности, согласно которому обозначение
(штриховка) может не зависеть от вида материала или зависеть от него.

22.

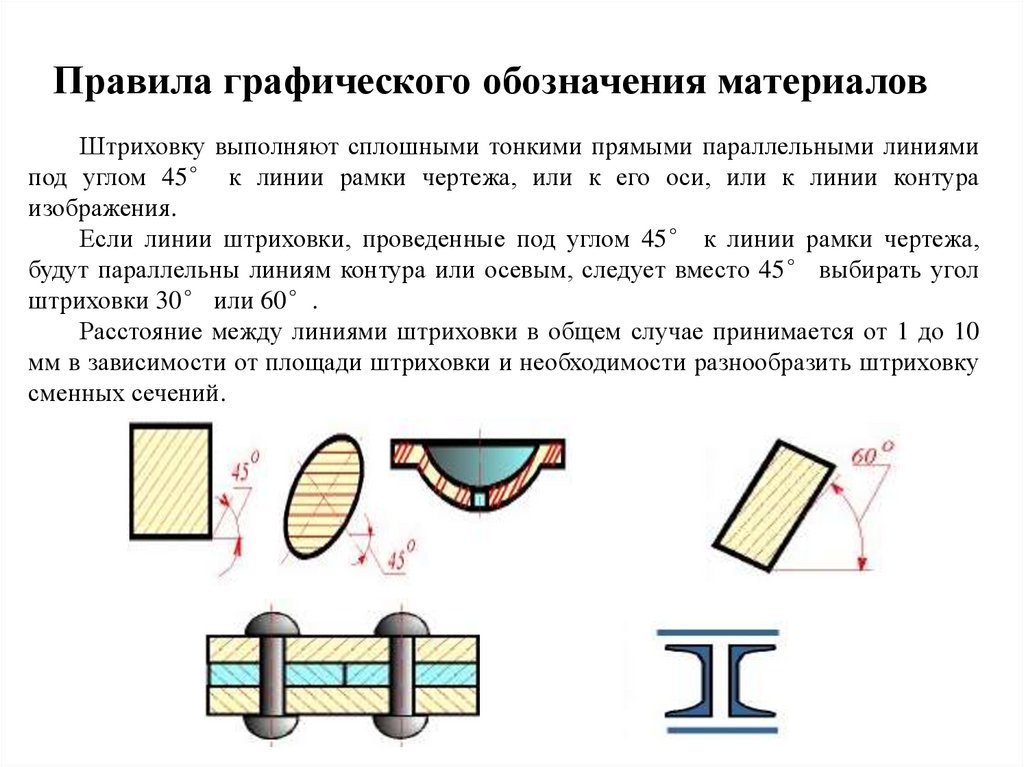

Правила графического обозначения материалов
Штриховку выполняют сплошными тонкими прямыми параллельными линиями
под углом 45° к линии рамки чертежа, или к его оси, или к линии контура
изображения.
Если линии штриховки, проведенные под углом 45° к линии рамки чертежа,
будут параллельны линиям контура или осевым, следует вместо 45° выбирать угол
штриховки 30° или 60°.
Расстояние между линиями штриховки в общем случае принимается от 1 до 10
мм в зависимости от площади штриховки и необходимости разнообразить штриховку
сменных сечений.

23. 1.2.6 Нанесение размеров

ГОСТ 2.307-68 «Нанесение размеров»
устанавливает правила
простановки размеров на чертежах. Размеры делятся на линейные и угловые.
Линейные размеры и их предельные отклонения на чертежах и в
спецификациях указывают в миллиметрах, без обозначения единицы измерения.
Если на чертеже размеры необходимо указать не в миллиметрах, а в других
единицах измерения (сантиметрах, метрах и т.д.), то соответствующие размерные
числа записывают с обозначением единицы измерения (см, м) или указывают их в
технических требованиях.
Угловые размеры и предельные отклонения угловых размеров указывают в
градусах, минутах и секундах с обозначением единицы измерения, например: 4°;
4°30´; 12°50´30´´; 0°30´40´´; 0°18´; 0°5´25´´; 0°0´30´´; 30°±1°; 30°±10´.
Для определения величины изображенного изделия и его элементов
служат размерные числа, нанесенные на чертеже.

24.

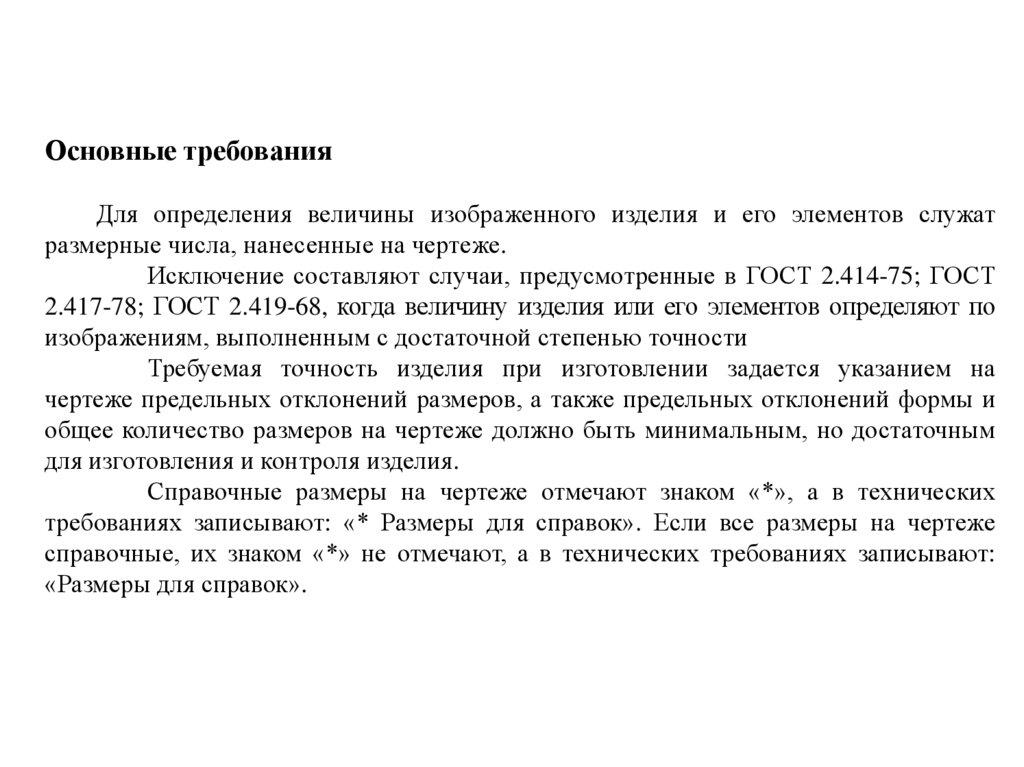

Основные требования
Для определения величины изображенного изделия и его элементов служат
размерные числа, нанесенные на чертеже.
Исключение составляют случаи, предусмотренные в ГОСТ 2.414-75; ГОСТ
2.417-78; ГОСТ 2.419-68, когда величину изделия или его элементов определяют по
изображениям, выполненным с достаточной степенью точности
Требуемая точность изделия при изготовлении задается указанием на
чертеже предельных отклонений размеров, а также предельных отклонений формы и
общее количество размеров на чертеже должно быть минимальным, но достаточным
для изготовления и контроля изделия.
Справочные размеры на чертеже отмечают знаком «*», а в технических
требованиях записывают: «* Размеры для справок». Если все размеры на чертеже
справочные, их знаком «*» не отмечают, а в технических требованиях записывают:
«Размеры для справок».

25.

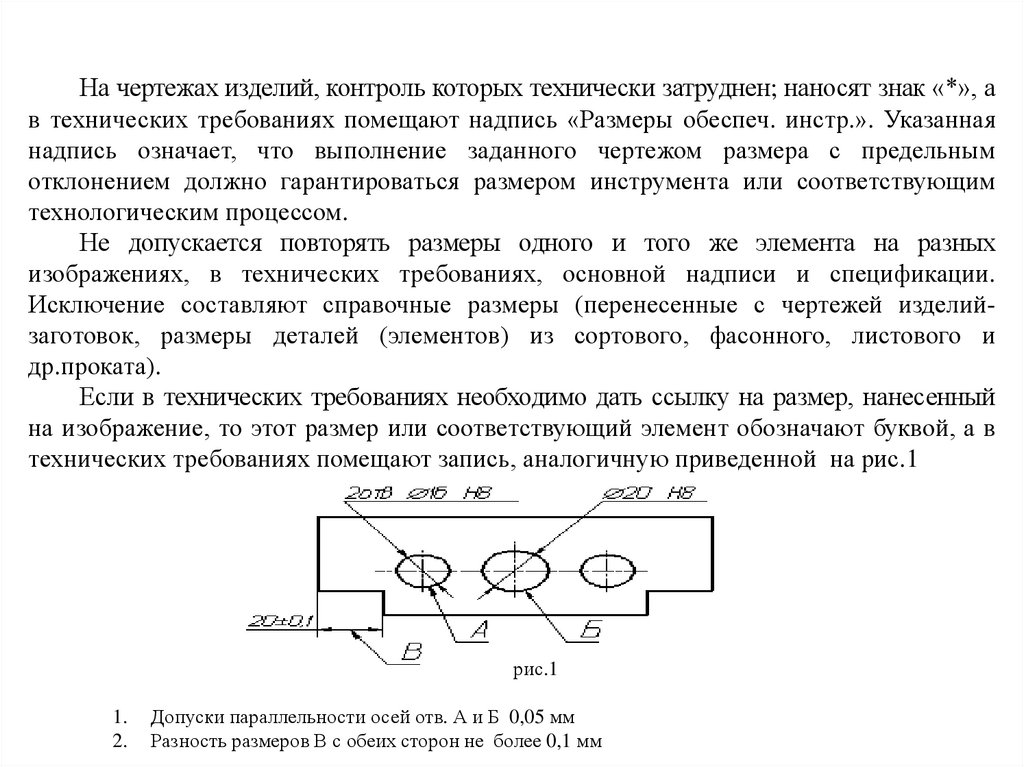

На чертежах изделий, контроль которых технически затруднен; наносят знак «*», а
в технических требованиях помещают надпись «Размеры обеспеч. инстр.». Указанная
надпись означает, что выполнение заданного чертежом размера с предельным
отклонением должно гарантироваться размером инструмента или соответствующим
технологическим процессом.
Не допускается повторять размеры одного и того же элемента на разных
изображениях, в технических требованиях, основной надписи и спецификации.
Исключение составляют справочные размеры (перенесенные с чертежей изделийзаготовок, размеры деталей (элементов) из сортового, фасонного, листового и
др.проката).
Если в технических требованиях необходимо дать ссылку на размер, нанесенный
на изображение, то этот размер или соответствующий элемент обозначают буквой, а в
технических требованиях помещают запись, аналогичную приведенной на рис.1
рис.1
1.
2.
Допуски параллельности осей отв. А и Б 0,05 мм
Разность размеров В с обеих сторон не более 0,1 мм

26.

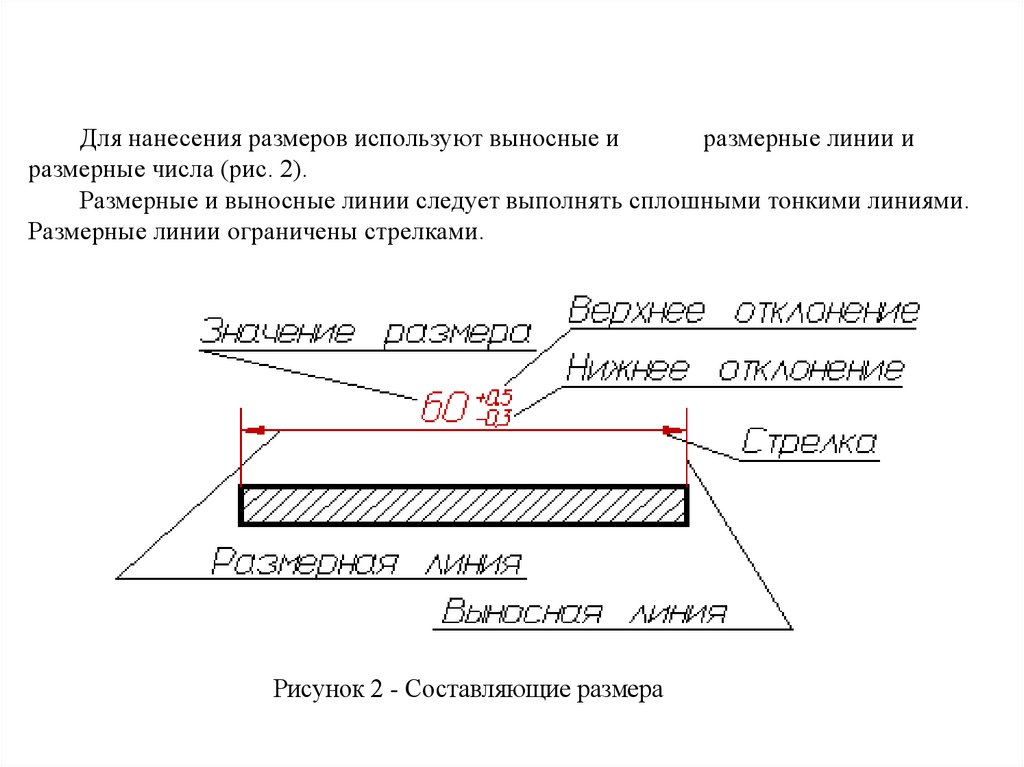

Для нанесения размеров используют выносные и
размерные линии и
размерные числа (рис. 2).
Размерные и выносные линии следует выполнять сплошными тонкими линиями.
Размерные линии ограничены стрелками.
Рисунок 2 - Составляющие размера

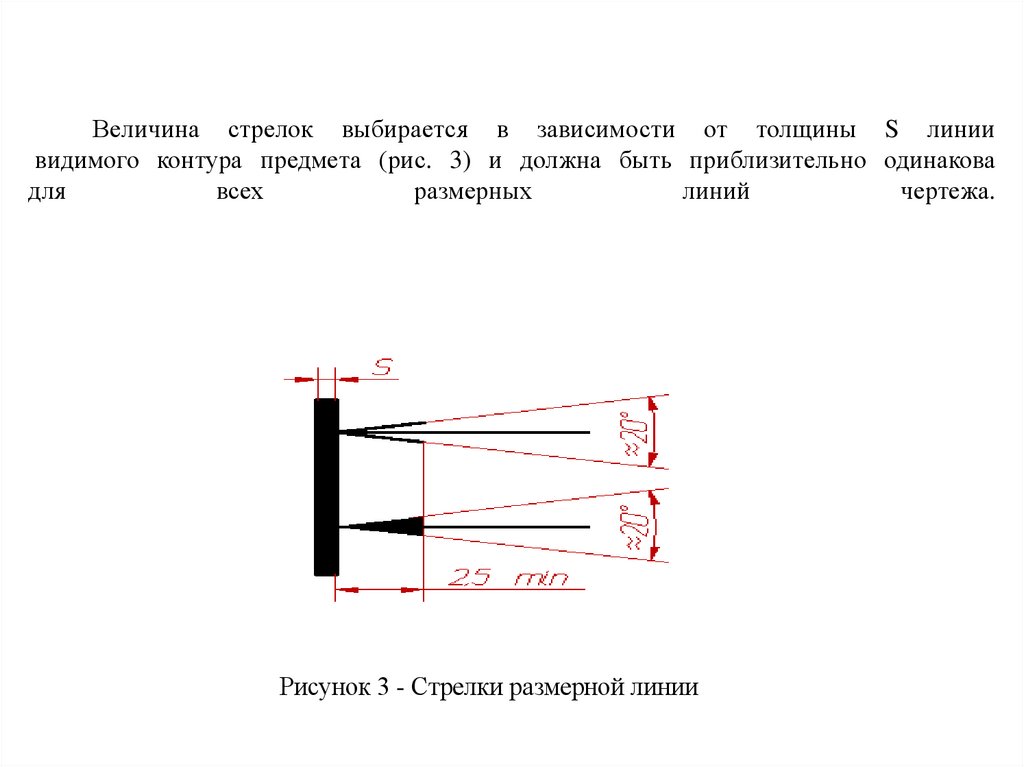

27. Величина стрелок выбирается в зависимости от толщины S линии видимого контура предмета (рис. 3) и должна быть приблизительно

одинакова
для
всех
размерных
линий
чертежа.
Рисунок 3 - Стрелки размерной линии

28. Требования к нанесению размеров

1. Размерные числа наносят над размерной линией возможно ближе к её середине.
2. При нанесении нескольких параллельных или концентричных размерных линий на
небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать
в шахматном порядке.
3.
При нанесении размера диаметра внутри окружности размерные числа смещают
относительно середины размерных линий.
4.
Стрелки, ограничивающие размерные линии должны упираться острием в
соответствующие линии контура, или выносные, или осевые линии.
5.
Выносные линии должны выходить за концы размерных стрелок на 1...5 мм .
6.
Минимальное расстояние между параллельными размерными линиями должно
быть 7 мм, а между размерной и линией контура - 10 мм и выбраны в зависимости от
размеров изображения и насыщенности чертежа.
Рисунок 9 - Требования к нанесению размеров

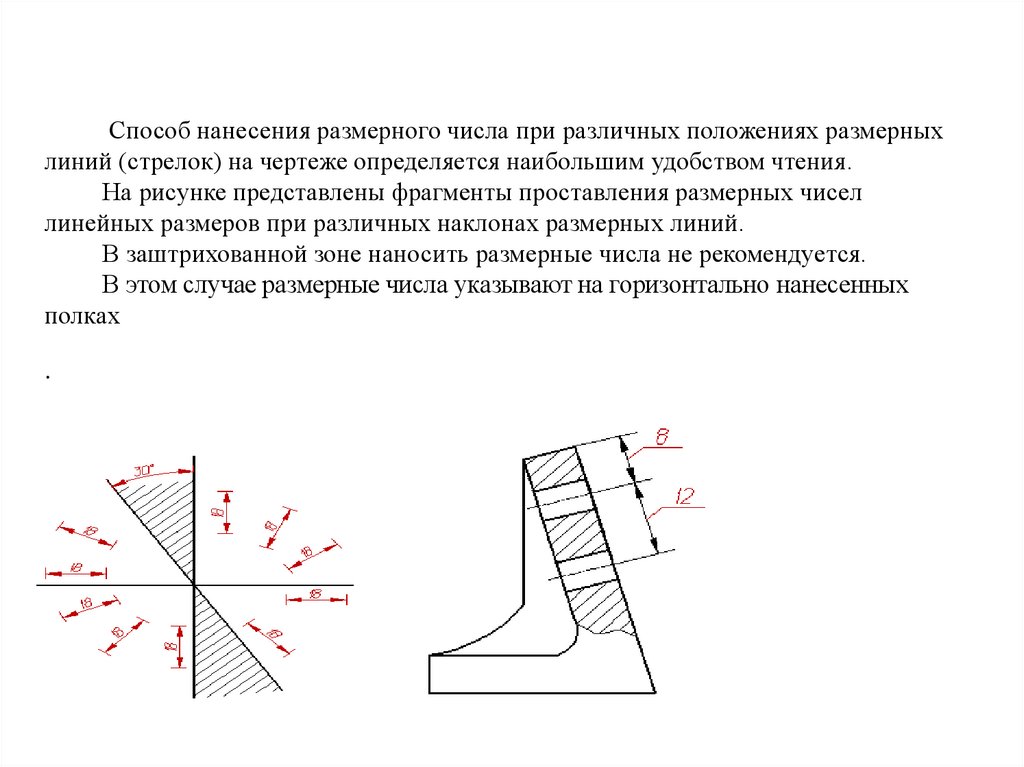

29. Способ нанесения размерного числа при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим

удобством чтения.
На рисунке представлены фрагменты проставления размерных чисел
линейных размеров при различных наклонах размерных линий.
В заштрихованной зоне наносить размерные числа не рекомендуется.
В этом случае размерные числа указывают на горизонтально нанесенных
полках
.

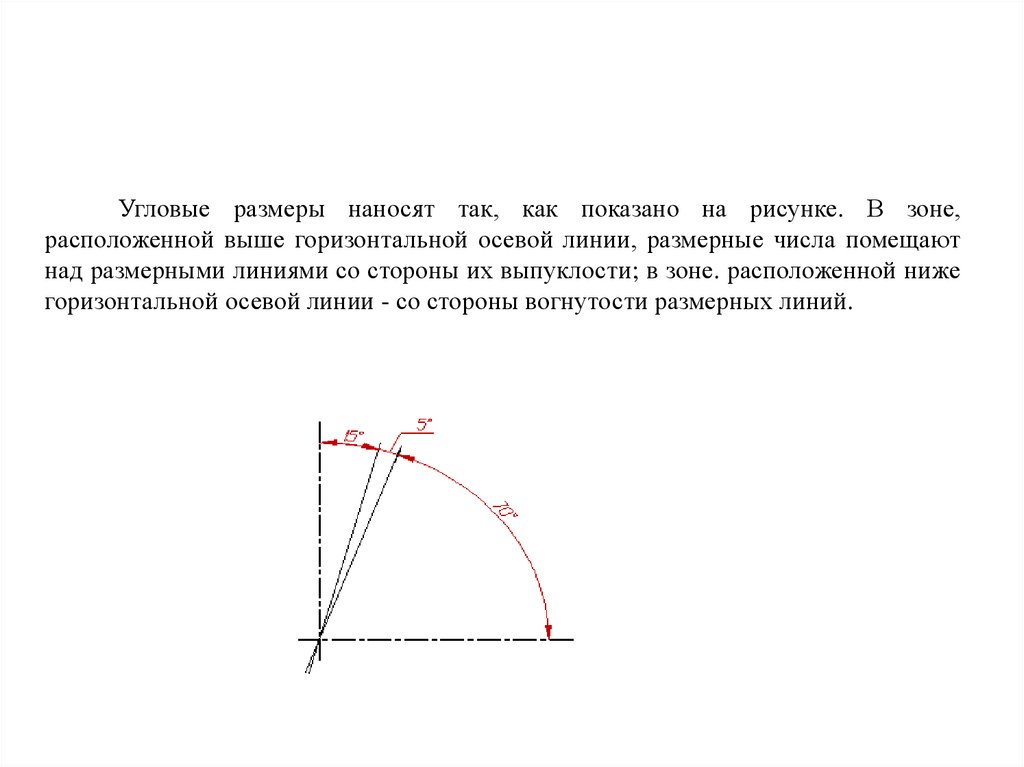

30. Угловые размеры наносят так, как показано на рисунке. В зоне, расположенной выше горизонтальной осевой линии, размерные числа

помещают
над размерными линиями со стороны их выпуклости; в зоне. расположенной ниже
горизонтальной осевой линии - со стороны вогнутости размерных линий.

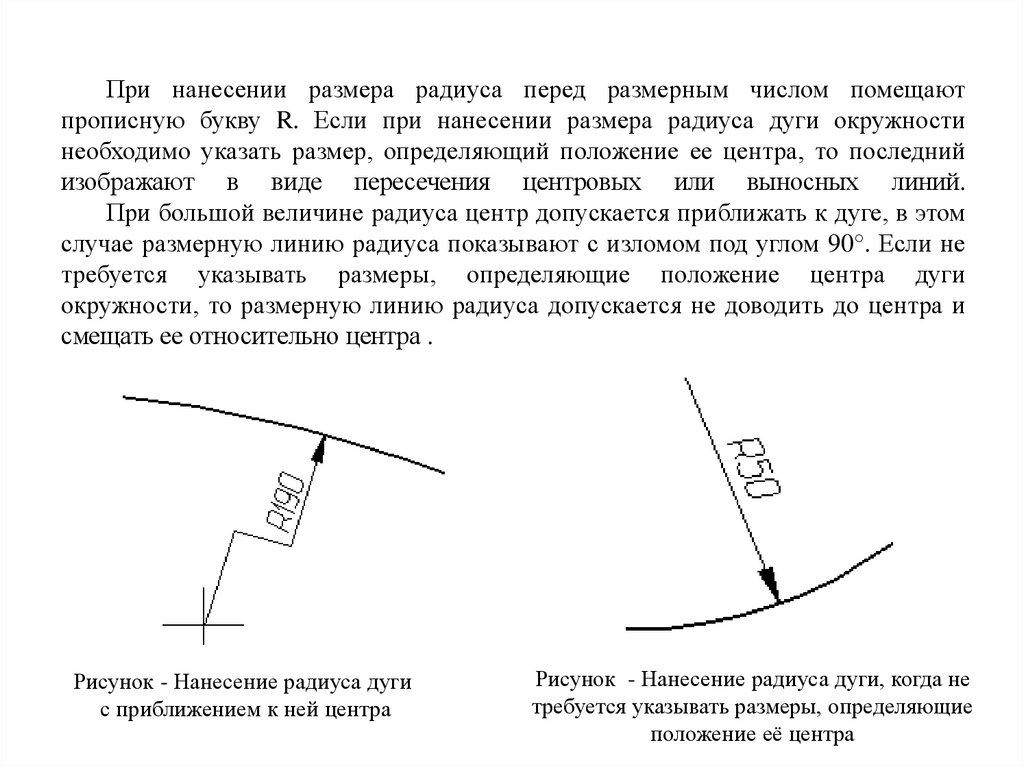

31. При нанесении размера радиуса перед размерным числом помещают прописную букву R. Если при нанесении размера радиуса дуги

окружности
необходимо указать размер, определяющий положение ее центра, то последний
изображают в виде пересечения центровых или выносных линий.
При большой величине радиуса центр допускается приближать к дуге, в этом
случае размерную линию радиуса показывают с изломом под углом 90°. Если не
требуется указывать размеры, определяющие положение центра дуги
окружности, то размерную линию радиуса допускается не доводить до центра и
смещать ее относительно центра .
Рисунок - Нанесение радиуса дуги
с приближением к ней центра
Рисунок - Нанесение радиуса дуги, когда не
требуется указывать размеры, определяющие
положение её центра

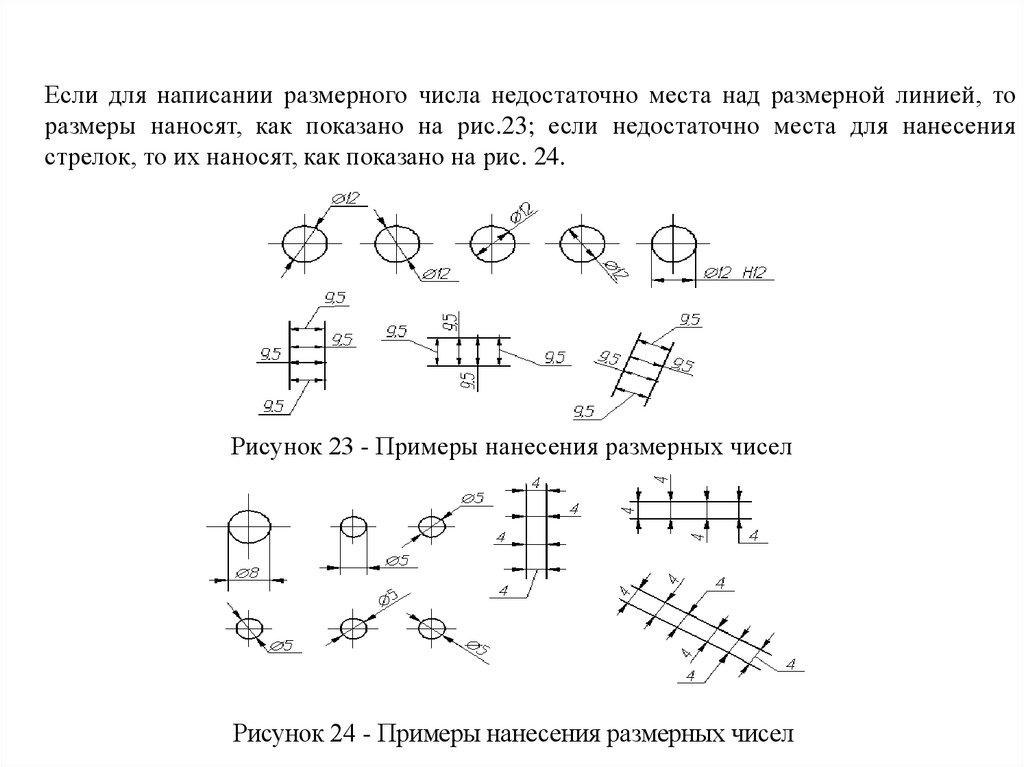

32. Если для написании размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис.23; если

недостаточно места для нанесения
стрелок, то их наносят, как показано на рис. 24.
Рисунок 23 - Примеры нанесения размерных чисел
Рисунок 24 - Примеры нанесения размерных чисел

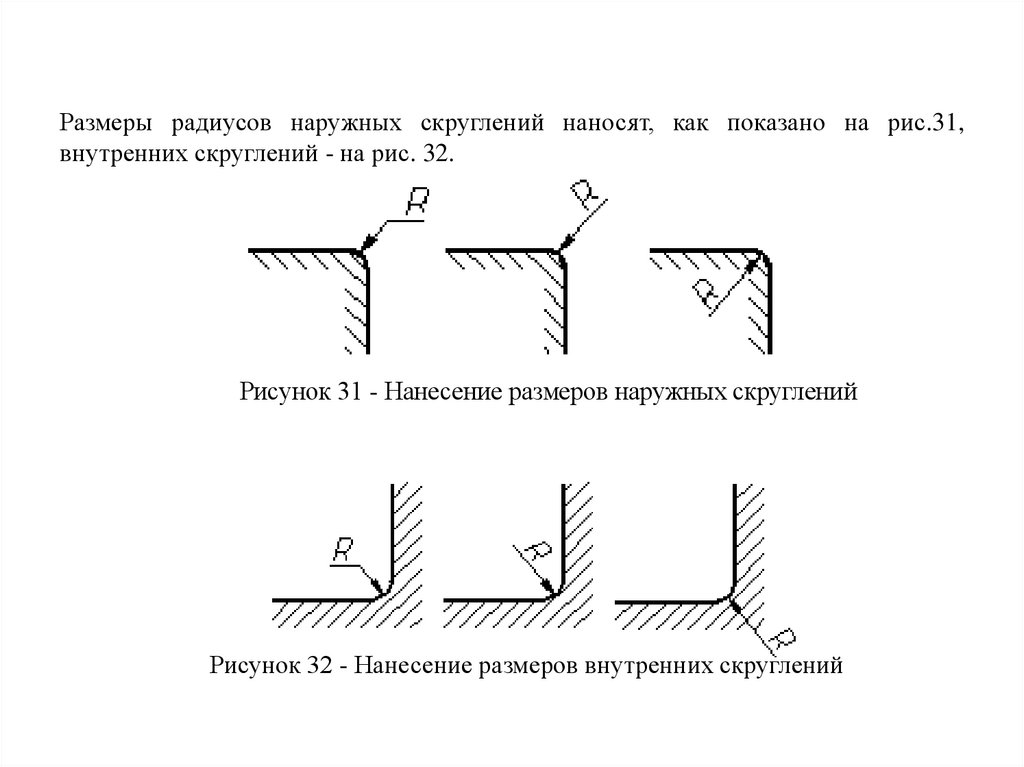

33. Размеры радиусов наружных скруглений наносят, как показано на рис.31, внутренних скруглений - на рис. 32.

Рисунок 31 - Нанесение размеров наружных скруглений
Рисунок 32 - Нанесение размеров внутренних скруглений

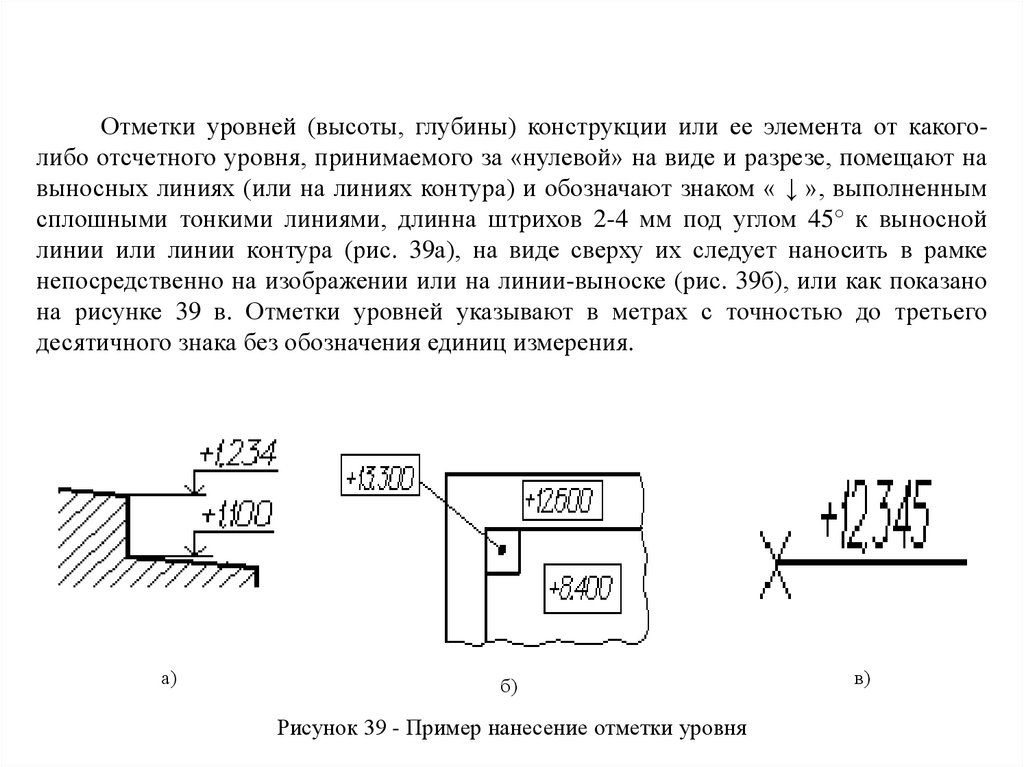

34. Отметки уровней (высоты, глубины) конструкции или ее элемента от какого-либо отсчетного уровня, принимаемого за «нулевой» на

Отметки уровней (высоты, глубины) конструкции или ее элемента от какоголибо отсчетного уровня, принимаемого за «нулевой» на виде и разрезе, помещают на
выносных линиях (или на линиях контура) и обозначают знаком « ↓ », выполненным
сплошными тонкими линиями, длинна штрихов 2-4 мм под углом 45° к выносной
линии или линии контура (рис. 39а), на виде сверху их следует наносить в рамке
непосредственно на изображении или на линии-выноске (рис. 39б), или как показано
на рисунке 39 в. Отметки уровней указывают в метрах с точностью до третьего
десятичного знака без обозначения единиц измерения.
а)
б)
Рисунок 39 - Пример нанесение отметки уровня
в)

35. Нанесение размера фасок под углом 45° Размеры фасок под углом 45° наносят, как показано на рис.40а. Допускается указывать

размеры не изображенной на чертеже фаски под углом 45°, размер которой
в масштабе чертежа 1 мм и менее, на полке линии-выноски, проведенной от грани
(рис. 40б).
б)
а)
Нанесение размера фасок под углом 45°

36.

Нанесение размера фаски по углом не равным
45°
Размеры фасок под другими углами указывают по общим правилам линейным и угловым размерами или двумя линейными размерами.
а)
б)
Пример нанесения размера фаски по углом не равным 45°
в)

37. Правила простановки размеров на чертежах Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило,

от конструктивных баз с учетом возможностей выполнения и контроля
этих размеров. При расположении элементов предмета (отверстий, пазов, зубьев и т.
п.) на одной оси или на одной окружности размеры, определяющие их взаимное
расположение, наносят следующим способами:
- от общей базы (поверхности, оси) - рис. 2 а и б;
.
а)
б)
Рисунок 2 - Простановка размеров определяющих взаимное расположение окружностей от общей
базы

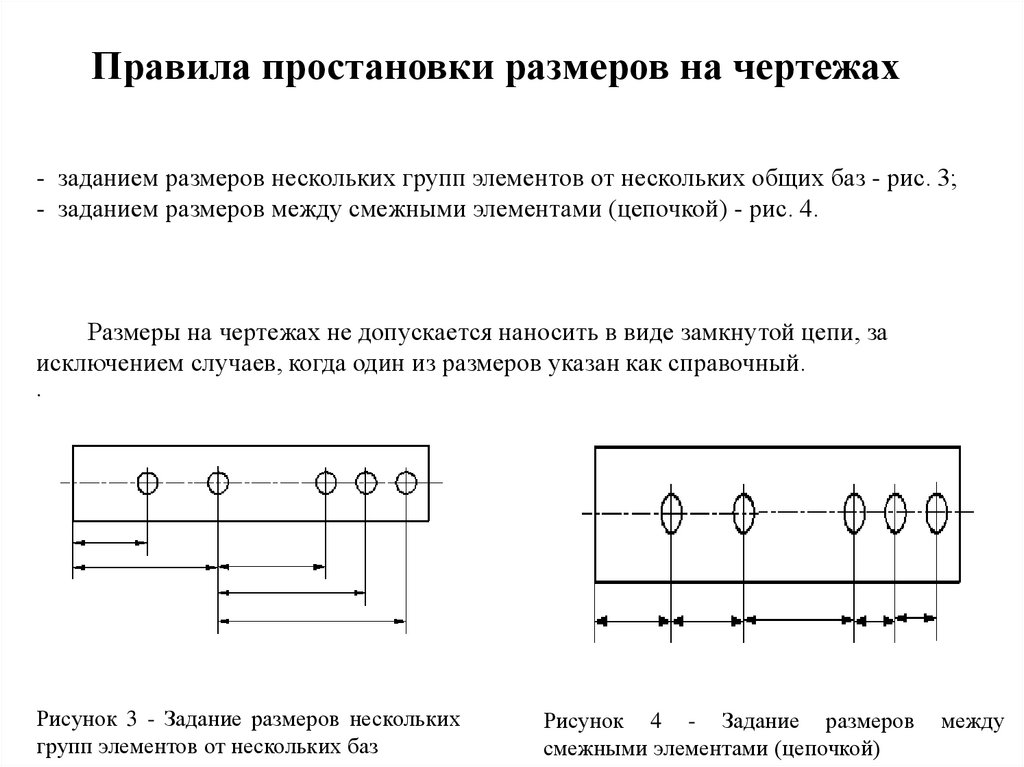

38. Правила простановки размеров на чертежах - заданием размеров нескольких групп элементов от нескольких общих баз - рис. 3; -

заданием размеров между смежными элементами (цепочкой) - рис. 4.
Размеры на чертежах не допускается наносить в виде замкнутой цепи, за
исключением случаев, когда один из размеров указан как справочный.
.
Рисунок 3 - Задание размеров нескольких
групп элементов от нескольких баз
Рисунок 4 - Задание размеров
смежными элементами (цепочкой)
между

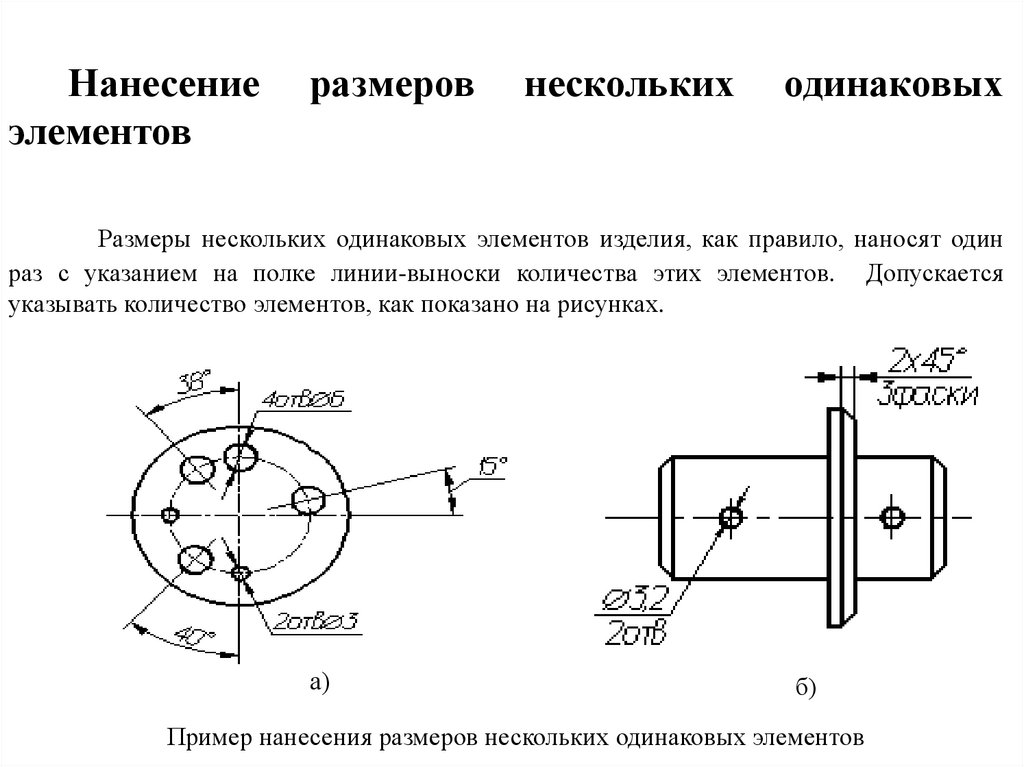

39.

Нанесение
элементов
размеров
нескольких
одинаковых
Размеры нескольких одинаковых элементов изделия, как правило, наносят один
раз с указанием на полке линии-выноски количества этих элементов. Допускается
указывать количество элементов, как показано на рисунках.
а)
б)
Пример нанесения размеров нескольких одинаковых элементов

40.

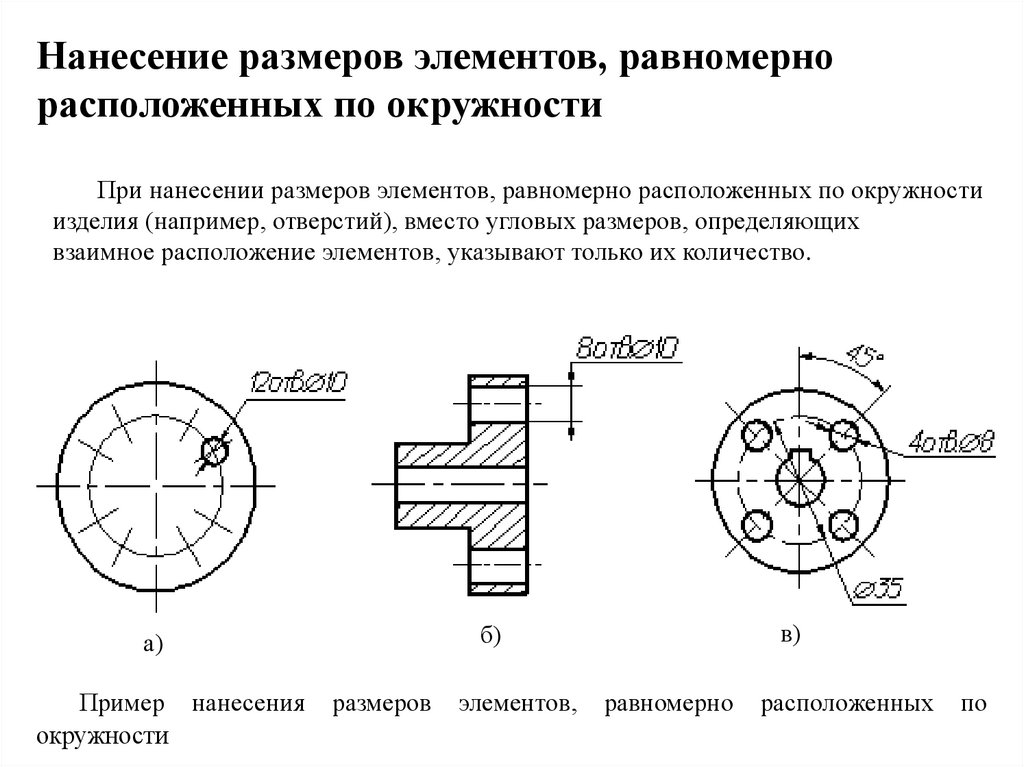

Нанесение размеров элементов, равномерно
расположенных по окружности
При нанесении размеров элементов, равномерно расположенных по окружности
изделия (например, отверстий), вместо угловых размеров, определяющих
взаимное расположение элементов, указывают только их количество.
Пример нанесения
окружности
в)
б)
а)
размеров
элементов,
равномерно
расположенных
по

41.

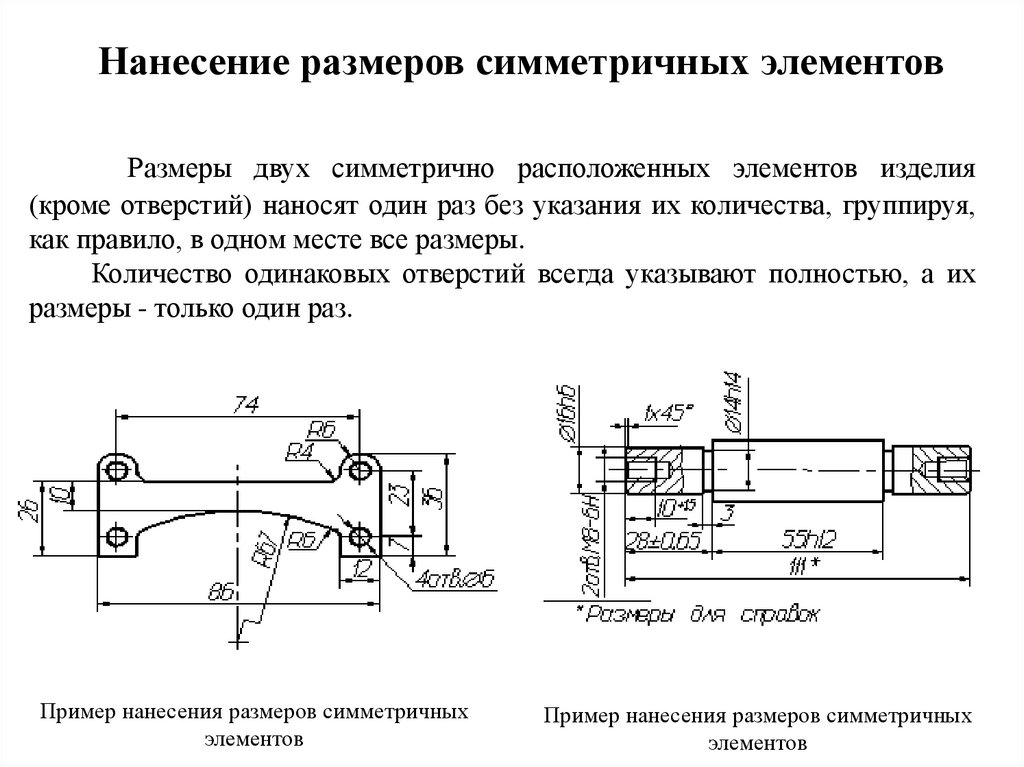

Нанесение размеров симметричных элементов
Размеры двух симметрично расположенных элементов изделия
(кроме отверстий) наносят один раз без указания их количества, группируя,
как правило, в одном месте все размеры.
Количество одинаковых отверстий всегда указывают полностью, а их
размеры - только один раз.
Пример нанесения размеров симметричных
элементов
Пример нанесения размеров симметричных
элементов

42.

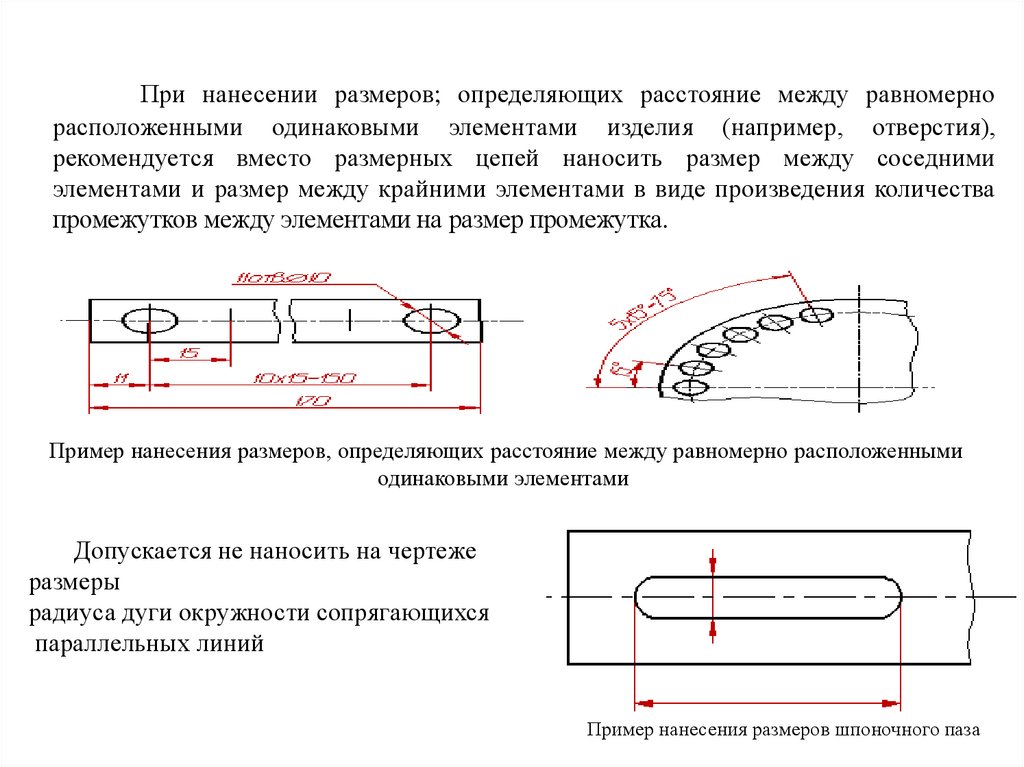

При нанесении размеров; определяющих расстояние между равномерно
расположенными одинаковыми элементами изделия (например, отверстия),
рекомендуется вместо размерных цепей наносить размер между соседними
элементами и размер между крайними элементами в виде произведения количества
промежутков между элементами на размер промежутка.
Пример нанесения размеров, определяющих расстояние между равномерно расположенными
одинаковыми элементами
Допускается не наносить на чертеже
размеры
радиуса дуги окружности сопрягающихся
параллельных линий
Пример нанесения размеров шпоночного паза

43.

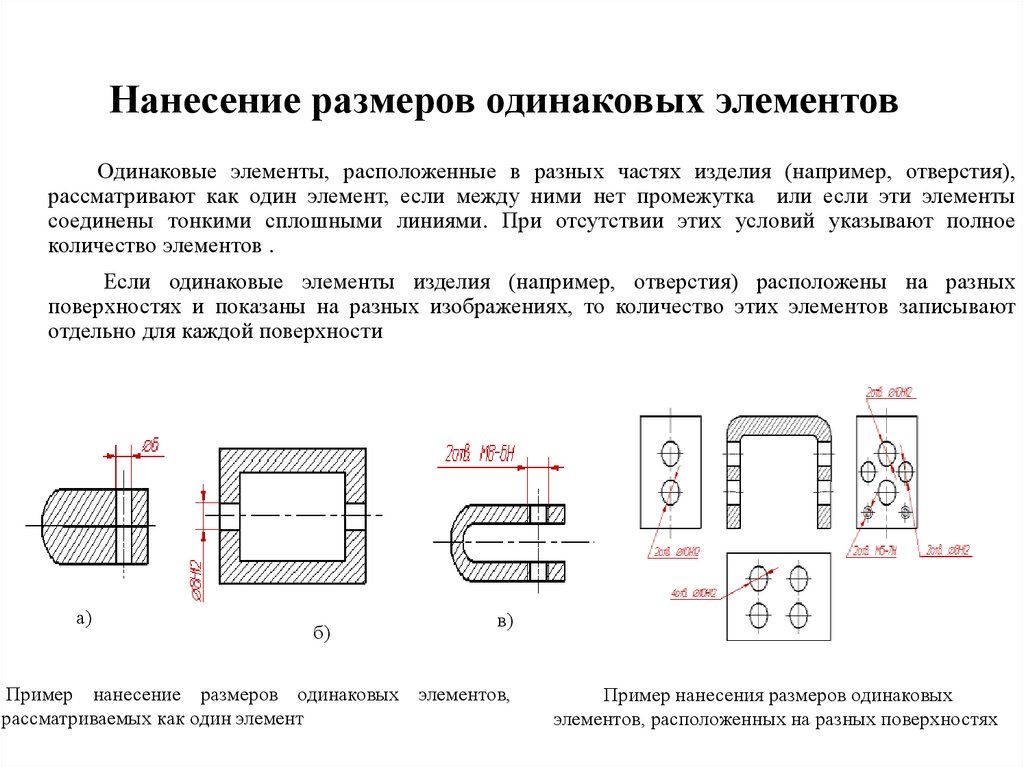

Нанесение размеров одинаковых элементов
Одинаковые элементы, расположенные в разных частях изделия (например, отверстия),
рассматривают как один элемент, если между ними нет промежутка или если эти элементы
соединены тонкими сплошными линиями. При отсутствии этих условий указывают полное
количество элементов .
Если одинаковые элементы изделия (например, отверстия) расположены на разных
поверхностях и показаны на разных изображениях, то количество этих элементов записывают
отдельно для каждой поверхности
а)
б)
в)
Пример нанесение размеров одинаковых элементов,
рассматриваемых как один элемент
Пример нанесения размеров одинаковых
элементов, расположенных на разных поверхностях

44.

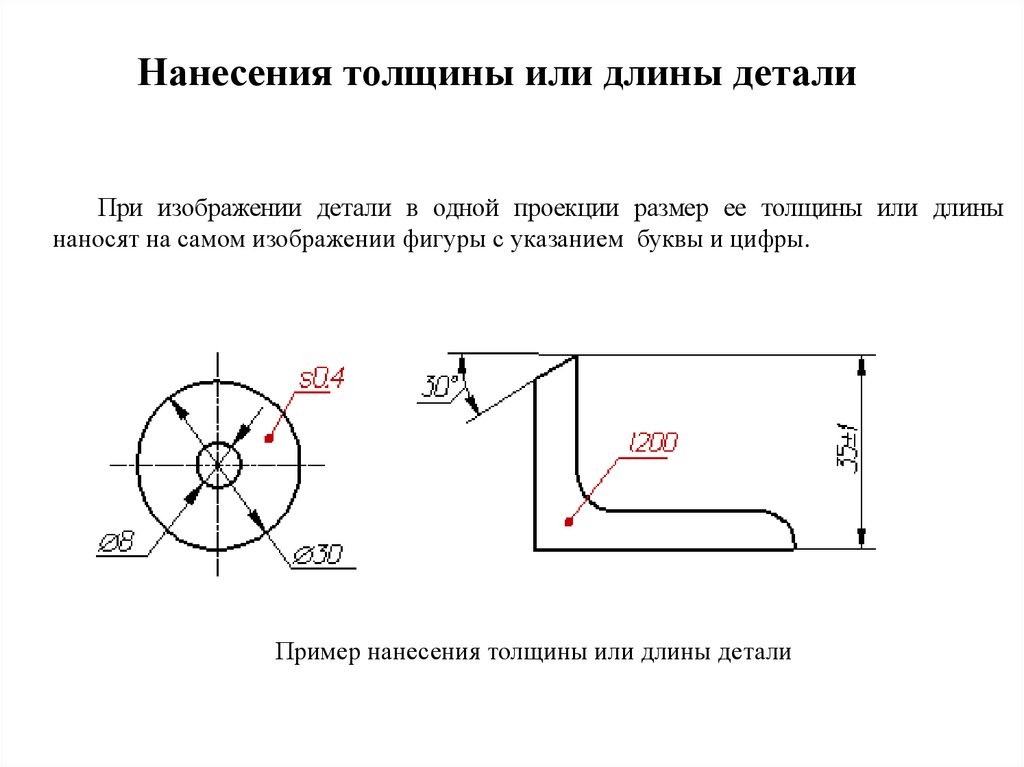

Нанесения толщины или длины детали
При изображении детали в одной проекции размер ее толщины или длины
наносят на самом изображении фигуры с указанием буквы и цифры.
Пример нанесения толщины или длины детали

45. 1.2.7 Геометрические построения Уклон

Уклон – это величина, характеризующая наклон одной прямой относительно
другой. Уклон поверхности следует указывать непосредственно у изображения
поверхности уклона или на полке линии-выноски в виде соотношения, в процентах
или в промиллях. Перед размерным числом, определяющим уклон, наносят знак « »,
острый угол которого должен быть направлен в сторону уклона.

46.

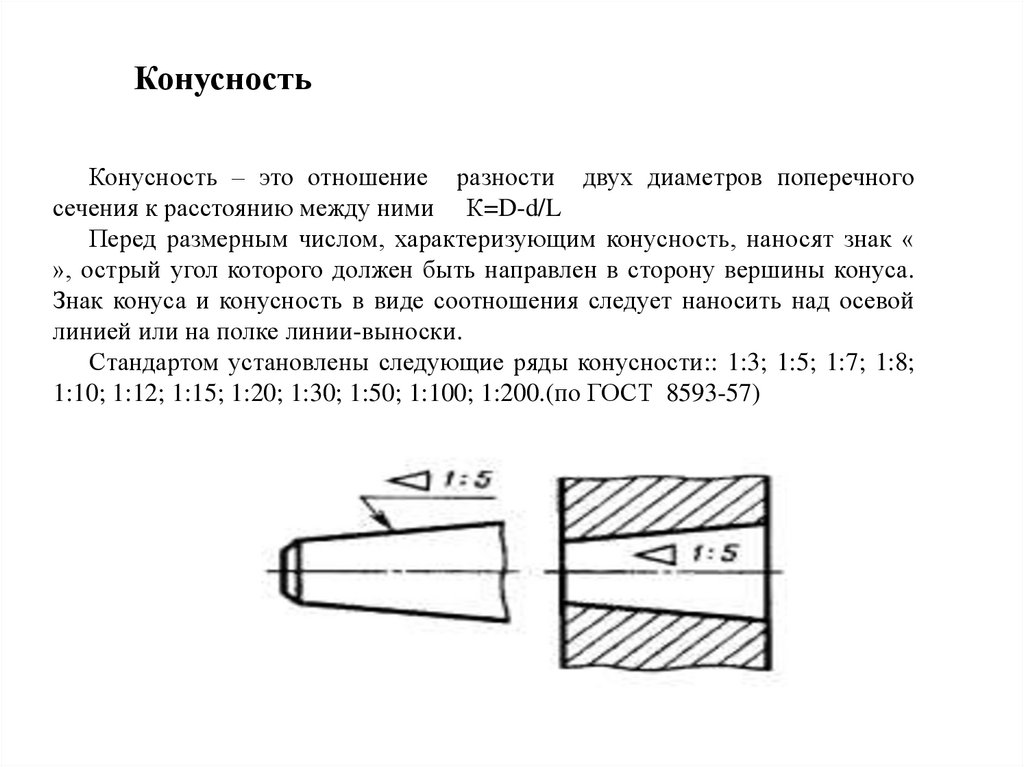

Конусность
Конусность – это отношение разности двух диаметров поперечного
сечения к расстоянию между ними К=D-d/L
Перед размерным числом, характеризующим конусность, наносят знак «
», острый угол которого должен быть направлен в сторону вершины конуса.
Знак конуса и конусность в виде соотношения следует наносить над осевой
линией или на полке линии-выноски.
Стандартом установлены следующие ряды конусности:: 1:3; 1:5; 1:7; 1:8;
1:10; 1:12; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200.(по ГОСТ 8593-57)

47.

Сопряжение
Контуры, состоящие из дуг и прямых, плавно переходящих друг в друга,
называются сопряжениями.
При сопряжении кривой и прямой линии прямая служит касательной к кривой.
Точка, в которой одна линия переходит в другую, называется точкой сопряжения.
Для построения сопряжения необходимо найти центр сопряжения (сопрягающей
дуги) и точки сопряжения (границы сопрягающей дуги).
Существуют следующие виды сопряжений:
Сопряжение прямых линий

48.

Сопряжение дуги окружности и
прямой линии с внешним касанием.
Сопряжение дуги окружности и
прямой линии с внутренним
касанием.
.
Касательная к кривой
Касание двух друг

49. Сопряжение двух окружностей

Внешнее касание
Внутреннее касание
Смешанное касание

50.

1.3 Пакеты прикладных программ для построения
чертежей
Для освоения новой техники требуется знание компьютерных программных
пакетов, позволяющих производить грамотный и быстрый оборот нормативных
документов, их разработку, а также создания управляющих программ для
передачи непосредственно на станки с последующим изготовлением
необходимых деталей.
САПР (англ. CAD, Computer-Aided Design) – программный пакет,
предназначенный для разработки (проектирования) технических объектов и
оформления технологической и/или конструкторской документации.
САПР
стал
основной
движущей
силой
исследований
в
области вычислительной геометрии, компьютерной графики (как аппаратной,
так и программной) и дискретной дифференциальной геометрии.

51.

Компьютерная графика – это область информатики, занимающаяся
проблемами получения различных изображений на компьютере.
Понятие «компьютерная (машинная) графика» включает в себя
программные и аппаратные средства, обеспечивающие создание, хранение,
передачу и обработку графических изображений с помощью ЭВМ.
В настоящее время существует огромное количество САПР различной
сложности и назначения. Среди систем малого и среднего класса в мире
наиболее популярна система AutoCad фирмы AutoDesk, а также системы Pcad,
OrCAD (разработка и моделирование электронных устройств, в основном печатных плат), ArchiCAD (архитектура), «Базис», «Компас», «SolidWorks»
(механика), каждая из которых имеет свои преимущества и недостатки и
предпочтительную область применения.

52.

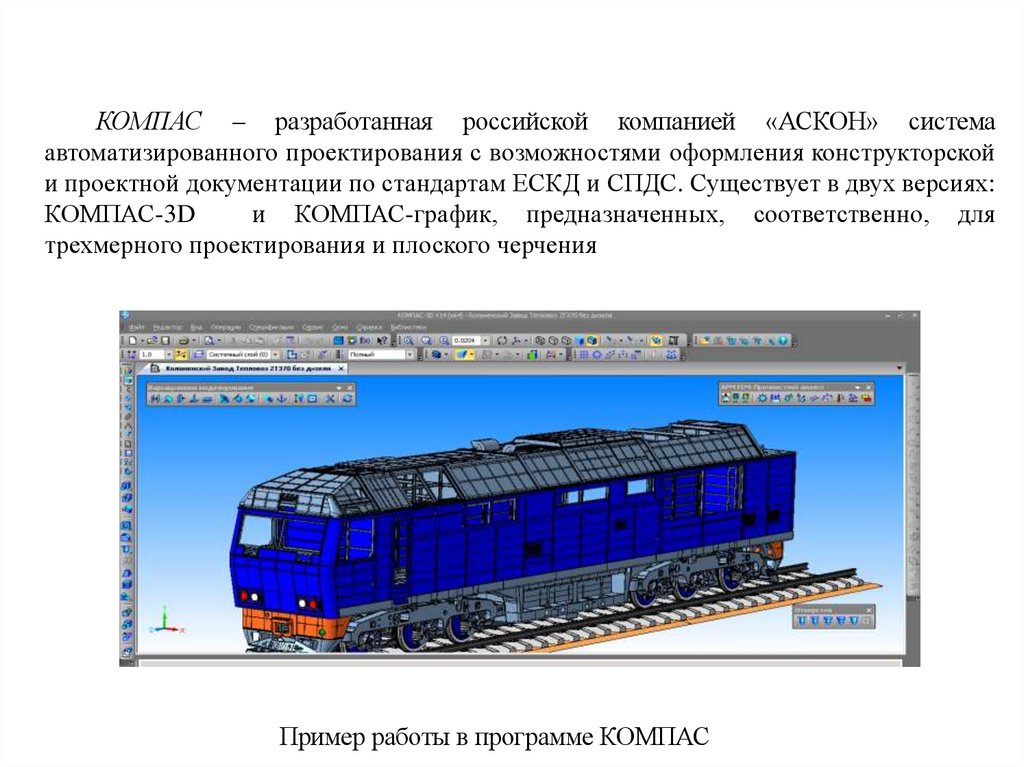

КОМПАС – разработанная российской компанией «АСКОН» система
автоматизированного проектирования с возможностями оформления конструкторской
и проектной документации по стандартам ЕСКД и СПДС. Существует в двух версиях:
КОМПАС-3D
и КОМПАС-график, предназначенных, соответственно, для
трехмерного проектирования и плоского черчения
Пример работы в программе КОМПАС

53.

КОМПАС-График подходит для проектирования деталей и сборочных единиц на
изделия, которые относятся к самым разным подотраслям. Для этого в системе есть:
разнообразные способы и режимы построения графических примитивов,
ортогональное черчение,
использование привязок,
использование сетки,
управление порядком отрисовки графических документов,
любые стили линий, штриховок, текстов, многочисленные способы простановки
размеров и технологических обозначений,
автоподбор допусков и отклонений.

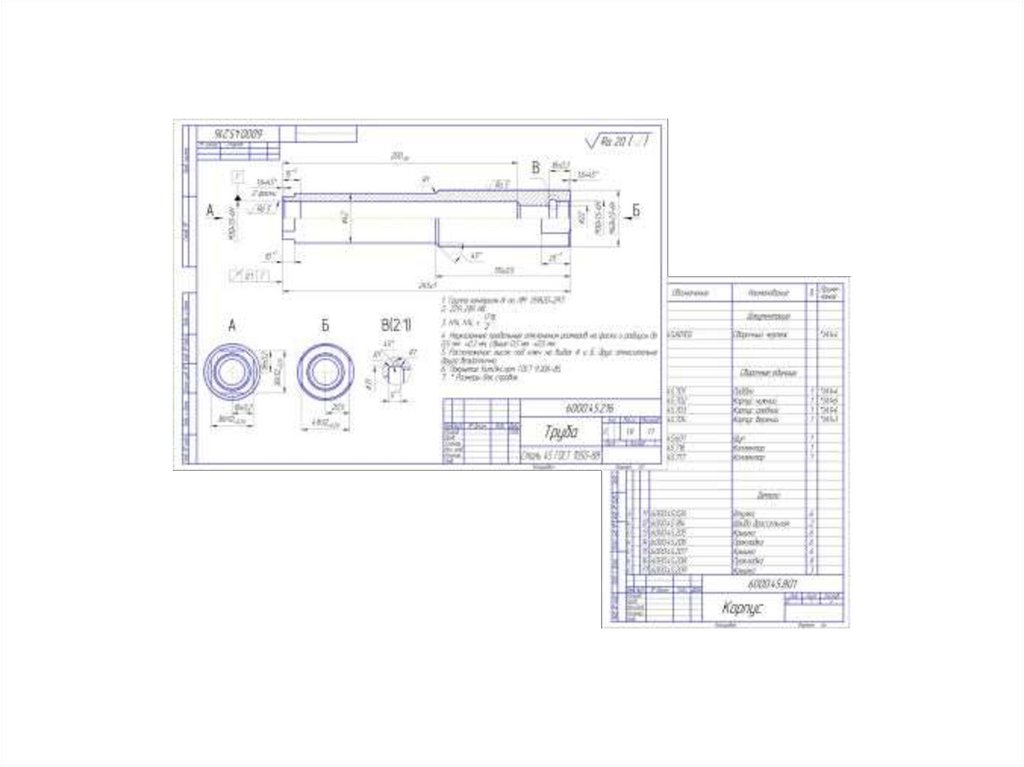

54.

55.

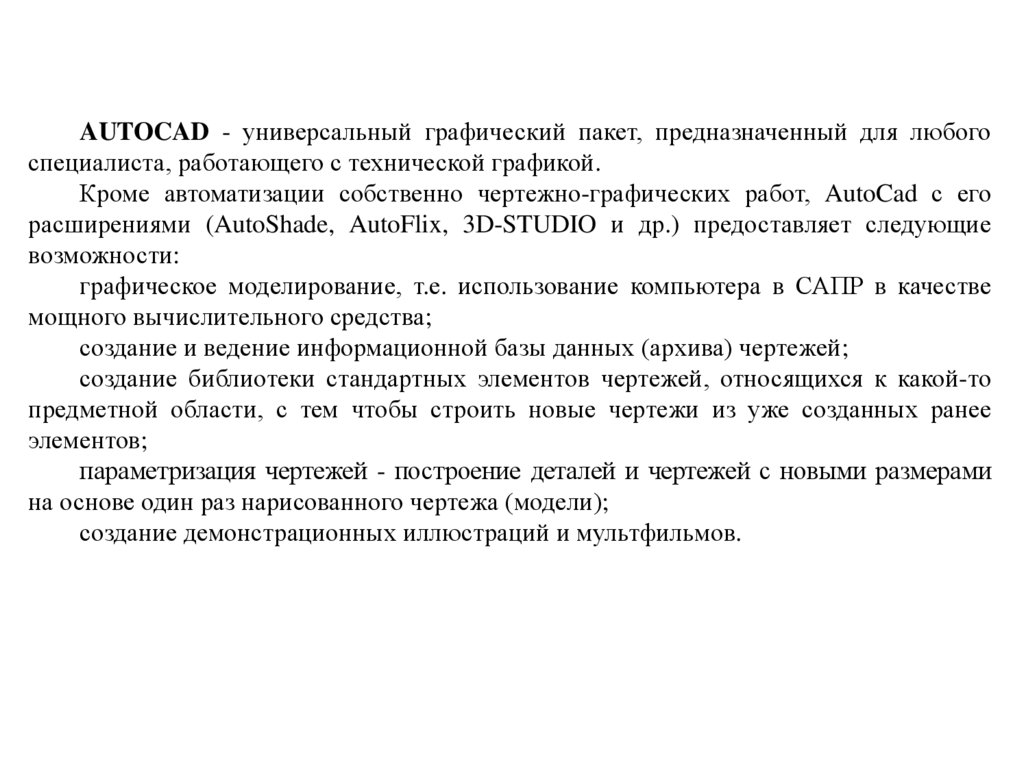

AUTOCAD - универсальный графический пакет, предназначенный для любого
специалиста, работающего с технической графикой.
Кроме автоматизации собственно чертежно-графических работ, AutoCad с его
расширениями (AutoShade, AutoFlix, 3D-STUDIO и др.) предоставляет следующие
возможности:
графическое моделирование, т.е. использование компьютера в САПР в качестве
мощного вычислительного средства;
создание и ведение информационной базы данных (архива) чертежей;
создание библиотеки стандартных элементов чертежей, относящихся к какой-то
предметной области, с тем чтобы строить новые чертежи из уже созданных ранее
элементов;
параметризация чертежей - построение деталей и чертежей с новыми размерами
на основе один раз нарисованного чертежа (модели);
создание демонстрационных иллюстраций и мультфильмов.

56.

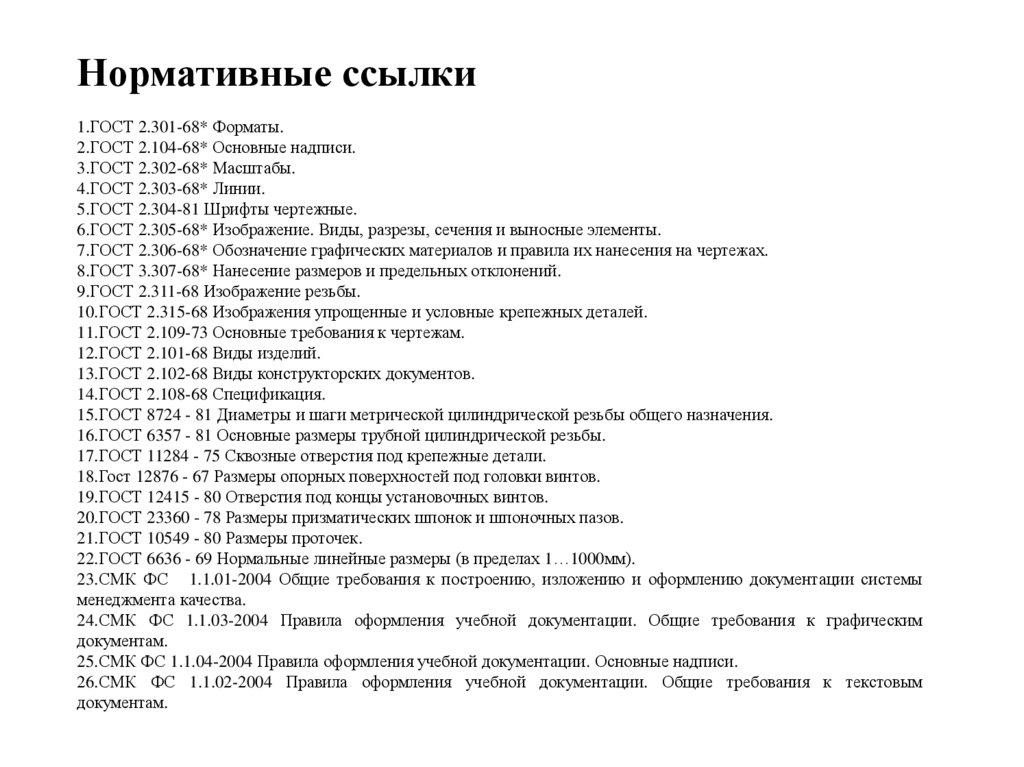

Нормативные ссылки
1.ГОСТ 2.301-68* Форматы.
2.ГОСТ 2.104-68* Основные надписи.
3.ГОСТ 2.302-68* Масштабы.
4.ГОСТ 2.303-68* Линии.
5.ГОСТ 2.304-81 Шрифты чертежные.
6.ГОСТ 2.305-68* Изображение. Виды, разрезы, сечения и выносные элементы.
7.ГОСТ 2.306-68* Обозначение графических материалов и правила их нанесения на чертежах.
8.ГОСТ 3.307-68* Нанесение размеров и предельных отклонений.
9.ГОСТ 2.311-68 Изображение резьбы.
10.ГОСТ 2.315-68 Изображения упрощенные и условные крепежных деталей.
11.ГОСТ 2.109-73 Основные требования к чертежам.
12.ГОСТ 2.101-68 Виды изделий.
13.ГОСТ 2.102-68 Виды конструкторских документов.
14.ГОСТ 2.108-68 Спецификация.
15.ГОСТ 8724 - 81 Диаметры и шаги метрической цилиндрической резьбы общего назначения.
16.ГОСТ 6357 - 81 Основные размеры трубной цилиндрической резьбы.
17.ГОСТ 11284 - 75 Сквозные отверстия под крепежные детали.
18.Гост 12876 - 67 Размеры опорных поверхностей под головки винтов.
19.ГОСТ 12415 - 80 Отверстия под концы установочных винтов.
20.ГОСТ 23360 - 78 Размеры призматических шпонок и шпоночных пазов.
21.ГОСТ 10549 - 80 Размеры проточек.
22.ГОСТ 6636 - 69 Нормальные линейные размеры (в пределах 1…1000мм).
23.СМК ФС 1.1.01-2004 Общие требования к построению, изложению и оформлению документации системы
менеджмента качества.
24.СМК ФС 1.1.03-2004 Правила оформления учебной документации. Общие требования к графическим
документам.
25.СМК ФС 1.1.04-2004 Правила оформления учебной документации. Основные надписи.
26.СМК ФС 1.1.02-2004 Правила оформления учебной документации. Общие требования к текстовым
документам.

57.

Список литературы
1. Б.И. Абильгазин, Поверникова С.Д. Основы машиностроительного черчения в
инженерной графике: Учебное пособие / Б.И. Абильгазин., С.Д. Поверникова;
Карагандинский государственный технический университет.- Караганда: Изд-во
КарГТУ,2017.-102с.
2.Б.И. Абильгазин, С.Р. Сихимбаев, А.Н.Синчуков, С.М. Цой Краткий лекционный
курс по Начертательной геометрии: учебное пособие.- Алматы: Изд-во Эверо,2018.92с.
3. Рахымбаева Г. Ж., Абильгазин Б. И., Михайлов В.Ф., Касылкасова А.О., Омирбекова
А.О. Инженерная графика: примеры и задания; НАО «Карагандинский технический
университет имени Абылкаса Сагинова» - Караганда: Изд-во НАО «КарТУ имени
Абылкаса Сагинова», 2023. - 65 С.
