Оформление чертежей

1. Оформление чертежей

Курс лекций «Пакеты прикладных
программ для исследований и
разработок»

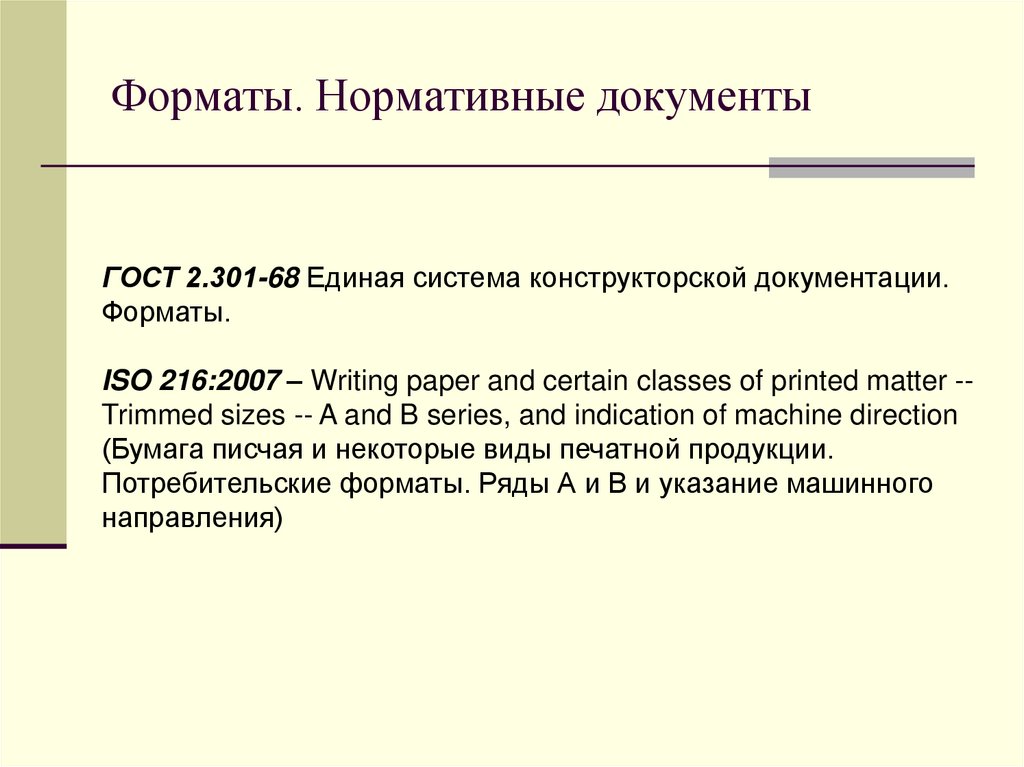

2. Форматы. Нормативные документы

ГОСТ 2.301-68 Единая система конструкторской документации.
Форматы.
ISO 216:2007 – Writing paper and certain classes of printed matter -Trimmed sizes -- A and B series, and indication of machine direction
(Бумага писчая и некоторые виды печатной продукции.
Потребительские форматы. Ряды А и В и указание машинного
направления)

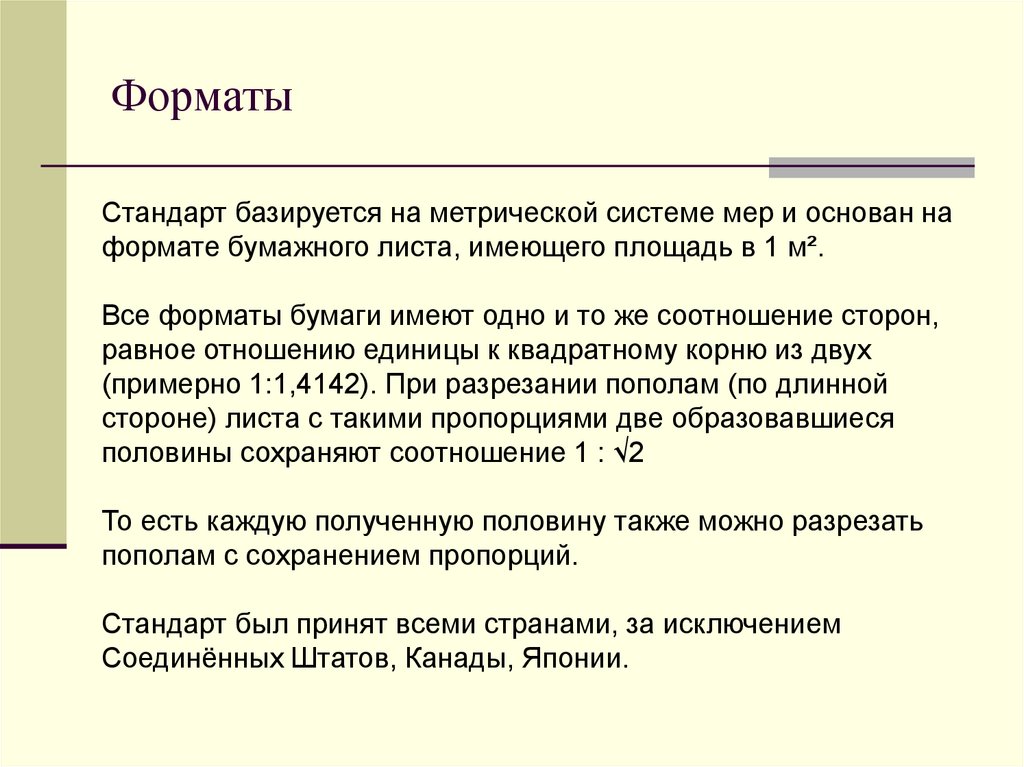

3. Форматы

Стандарт базируется на метрической системе мер и основан на
формате бумажного листа, имеющего площадь в 1 м².
Все форматы бумаги имеют одно и то же соотношение сторон,
равное отношению единицы к квадратному корню из двух
(примерно 1:1,4142). При разрезании пополам (по длинной
стороне) листа с такими пропорциями две образовавшиеся
половины сохраняют соотношение 1 : √2
То есть каждую полученную половину также можно разрезать
пополам с сохранением пропорций.
Стандарт был принят всеми странами, за исключением
Соединённых Штатов, Канады, Японии.

4. Форматы

Таблица 1
Обозначение
формата
Размеры
сторон
формата, мм
А0
841 * 1189
А1
594 * 841
А2
420 * 594
А3
297 * 420
А4
210 * 297

5. Форматы

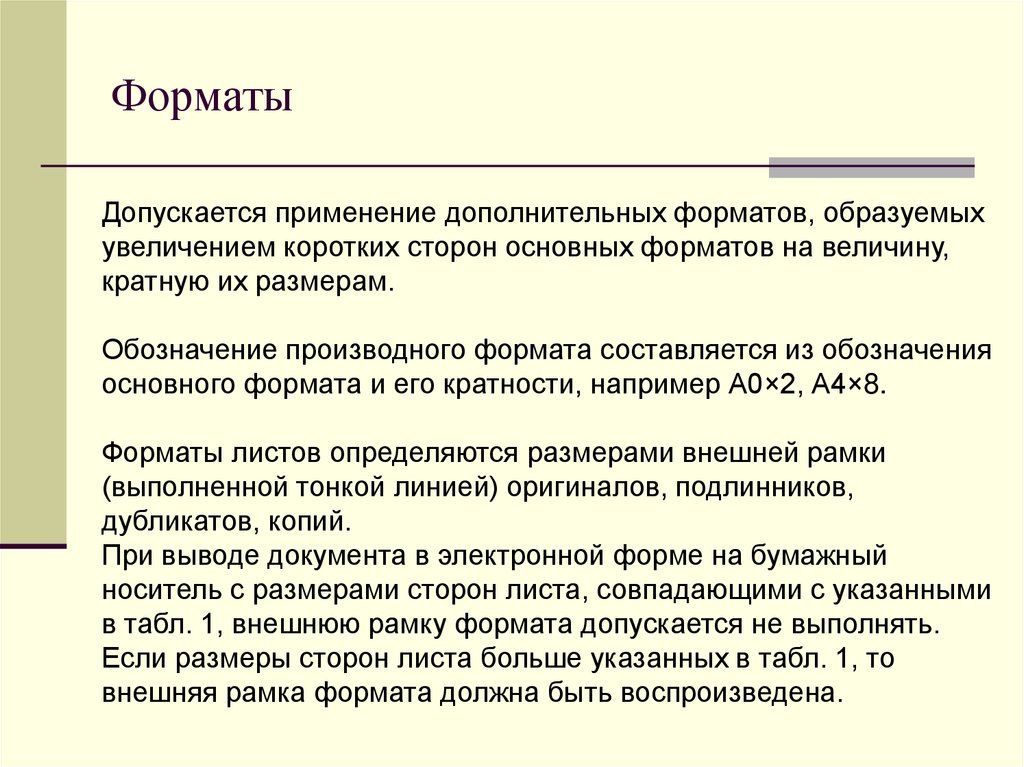

Допускается применение дополнительных форматов, образуемых
увеличением коротких сторон основных форматов на величину,
кратную их размерам.
Обозначение производного формата составляется из обозначения
основного формата и его кратности, например А0×2, А4×8.
Форматы листов определяются размерами внешней рамки
(выполненной тонкой линией) оригиналов, подлинников,
дубликатов, копий.
При выводе документа в электронной форме на бумажный
носитель с размерами сторон листа, совпадающими с указанными
в табл. 1, внешнюю рамку формата допускается не выполнять.
Если размеры сторон листа больше указанных в табл. 1, то
внешняя рамка формата должна быть воспроизведена.

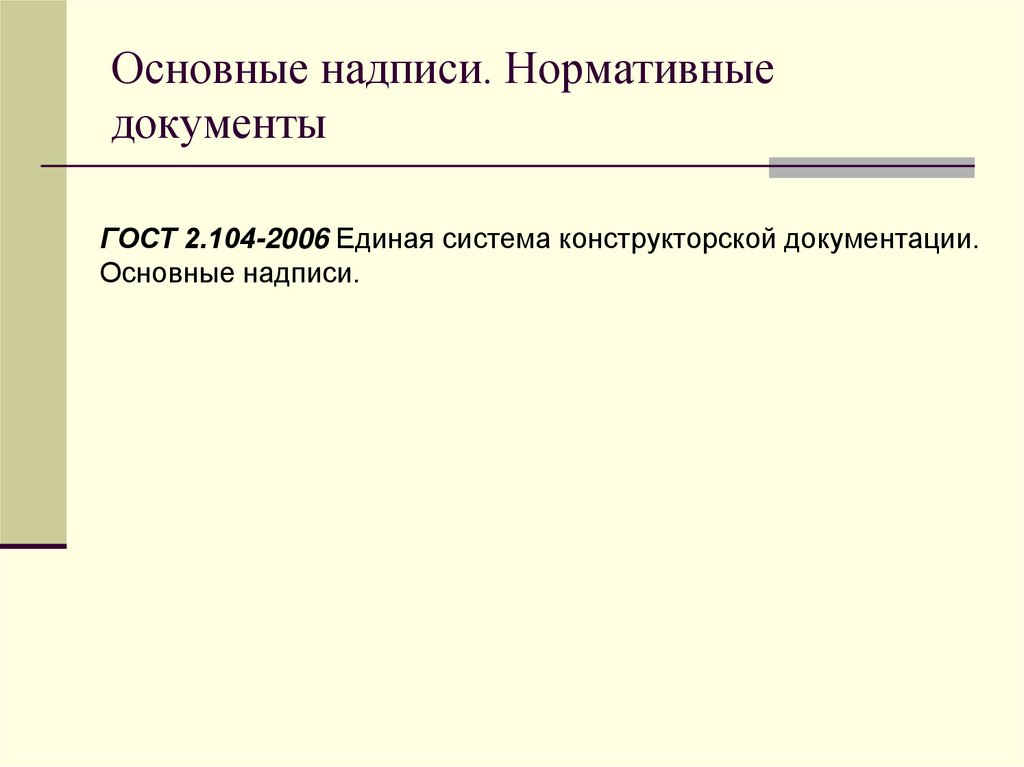

6. Основные надписи. Нормативные документы

ГОСТ 2.104-2006 Единая система конструкторской документации.
Основные надписи.

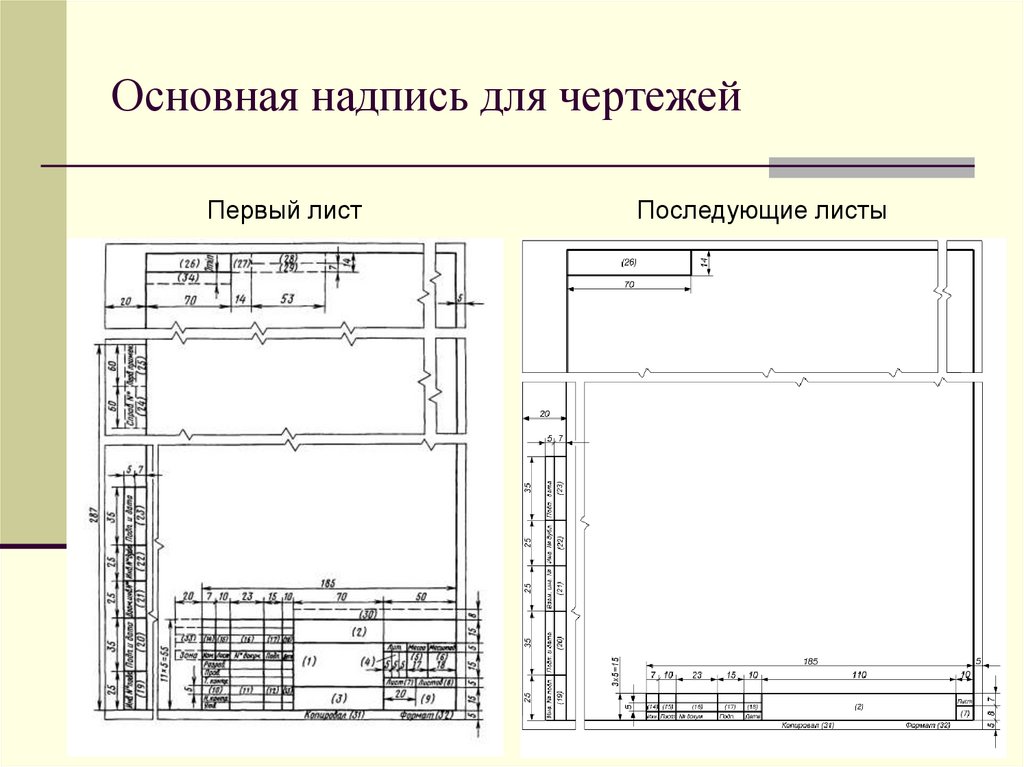

7. Основная надпись для чертежей

Первый лист
Последующие листы

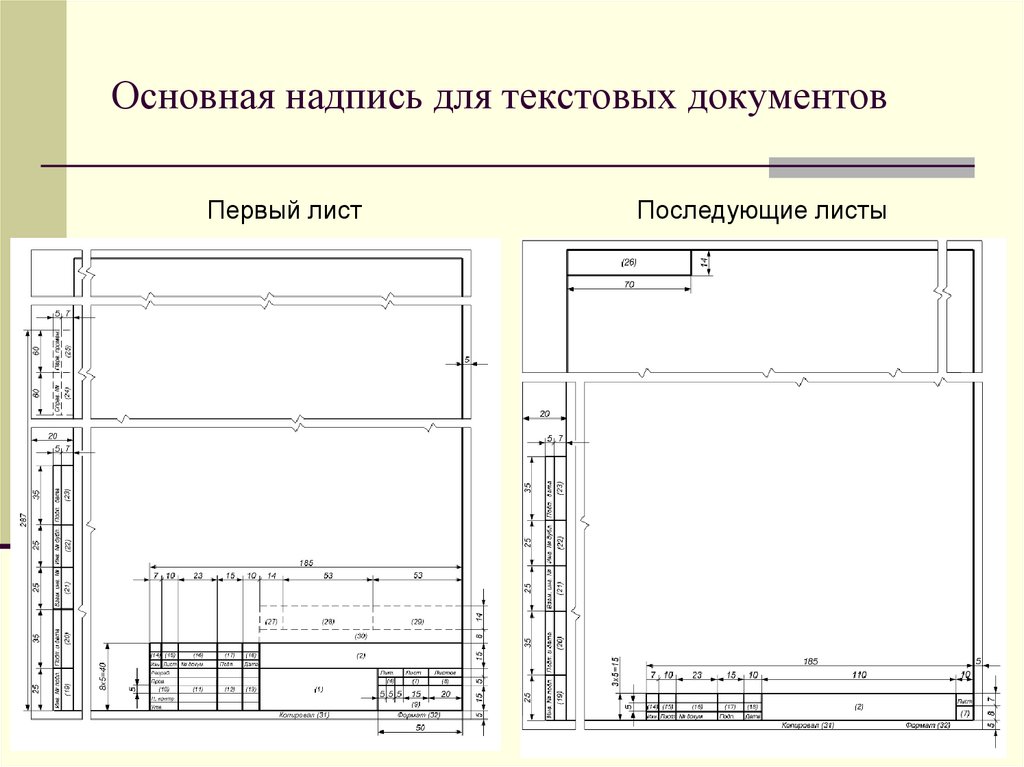

8. Основная надпись для текстовых документов

Первый лист
Последующие листы

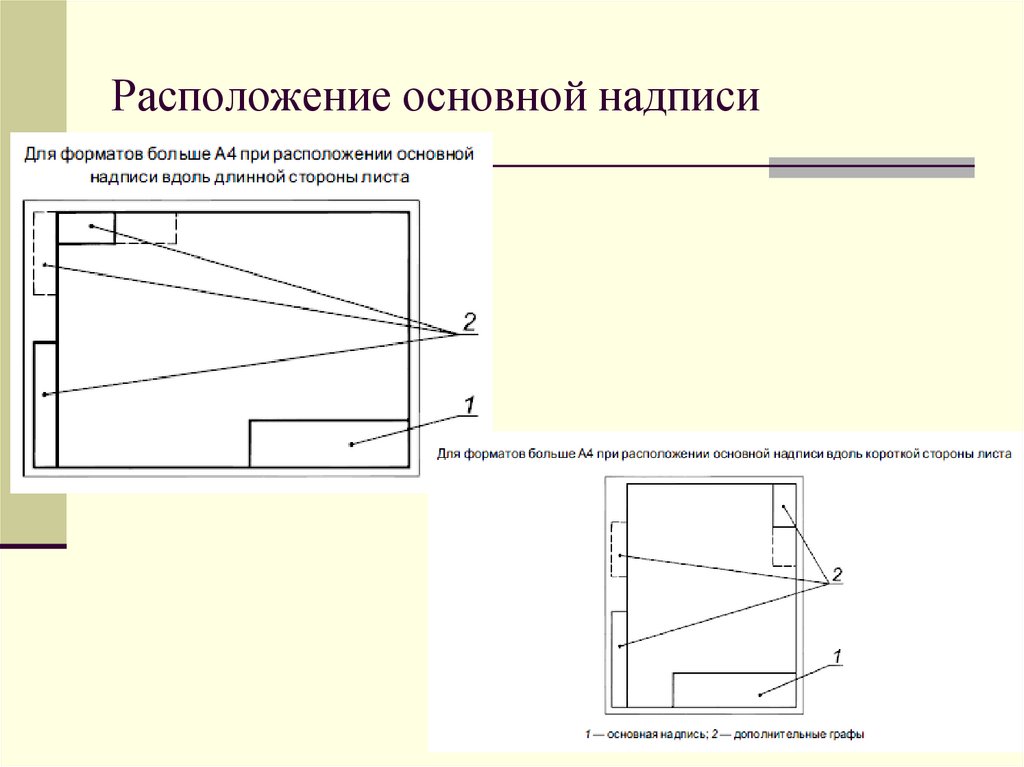

9. Расположение основной надписи

10. Расположение основной надписи

На листах формата А4
по ГОСТ 2.301
основную надпись
располагают вдоль короткой
стороны листа.

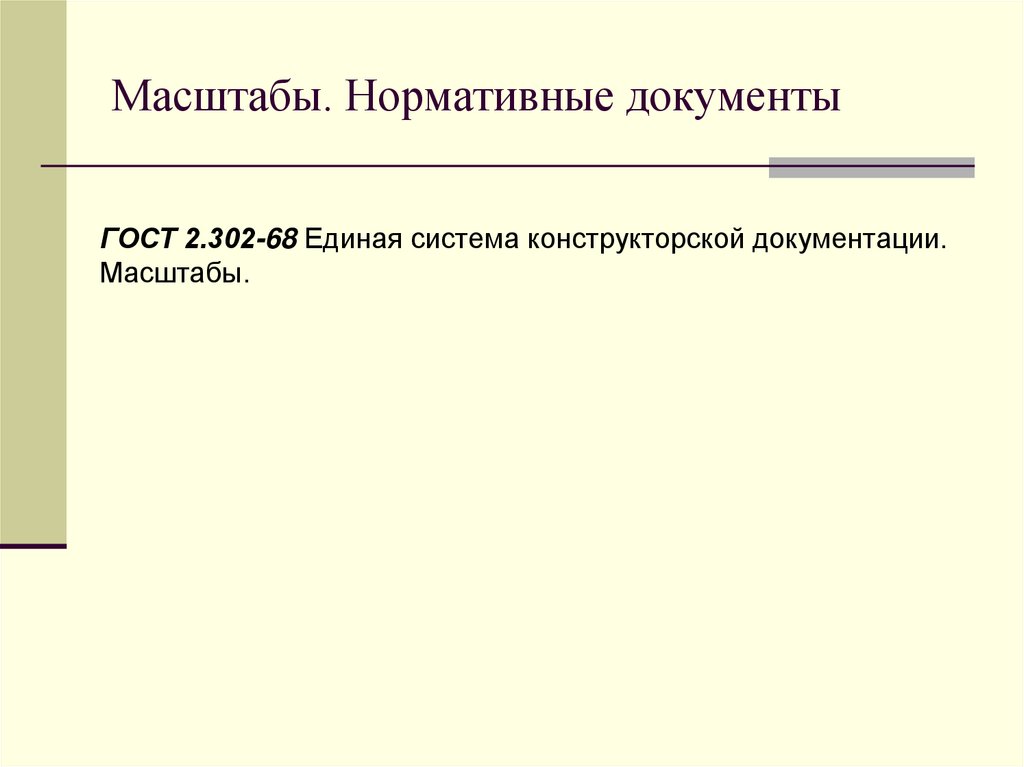

11. Масштабы. Нормативные документы

ГОСТ 2.302-68 Единая система конструкторской документации.
Масштабы.

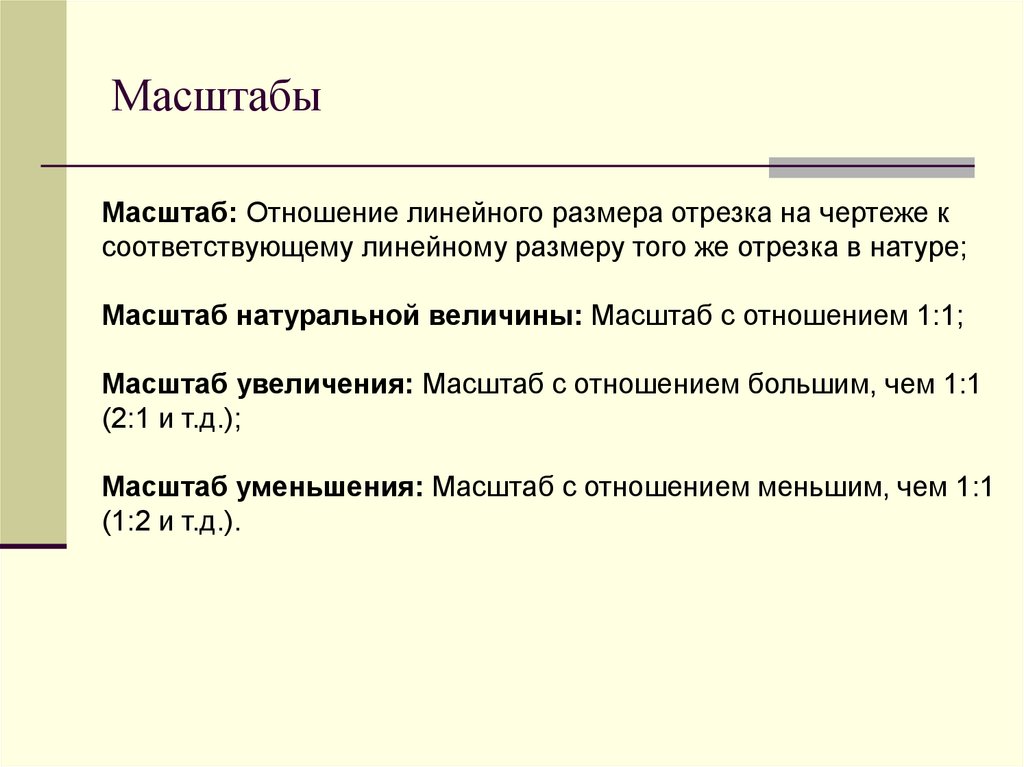

12. Масштабы

Масштаб: Отношение линейного размера отрезка на чертеже к
соответствующему линейному размеру того же отрезка в натуре;
Масштаб натуральной величины: Масштаб с отношением 1:1;
Масштаб увеличения: Масштаб с отношением большим, чем 1:1
(2:1 и т.д.);
Масштаб уменьшения: Масштаб с отношением меньшим, чем 1:1
(1:2 и т.д.).

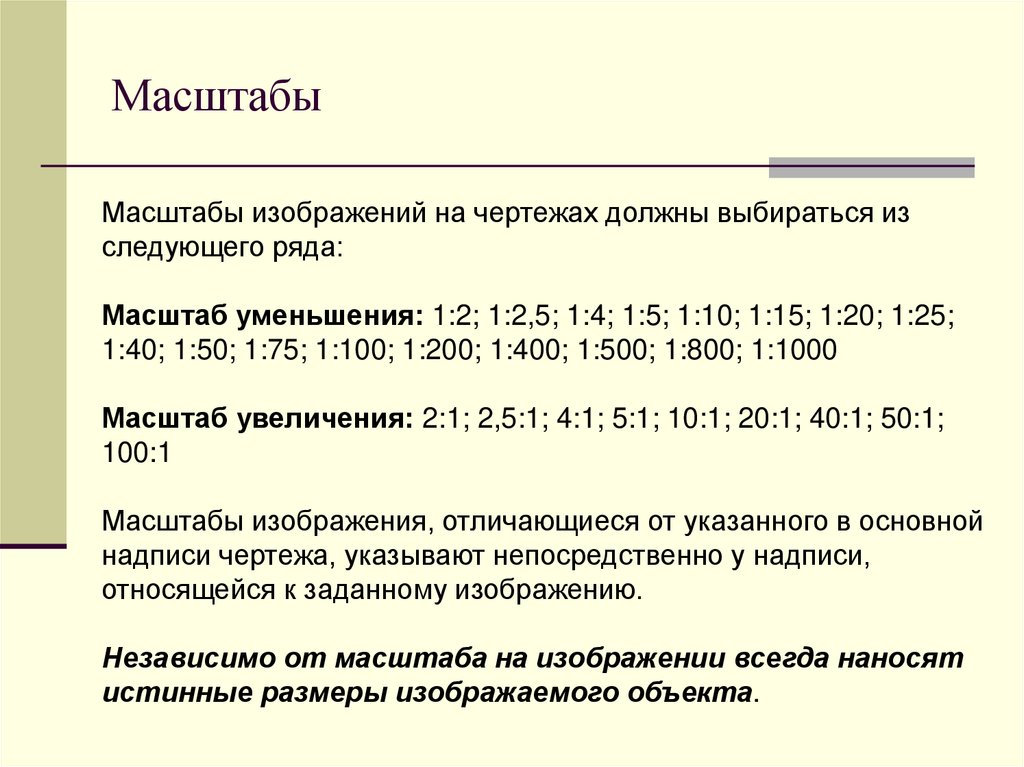

13. Масштабы

Масштабы изображений на чертежах должны выбираться из
следующего ряда:
Масштаб уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25;
1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Масштаб увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1;
100:1
Масштабы изображения, отличающиеся от указанного в основной
надписи чертежа, указывают непосредственно у надписи,
относящейся к заданному изображению.
Независимо от масштаба на изображении всегда наносят
истинные размеры изображаемого объекта.

14. Масштабы

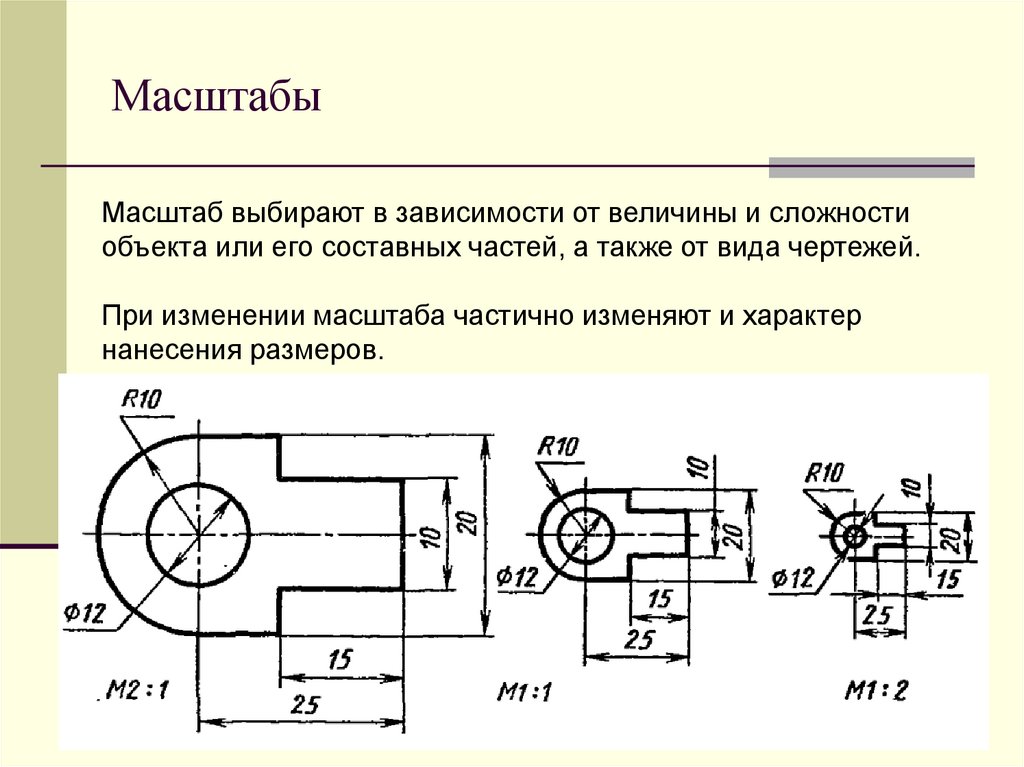

Масштаб выбирают в зависимости от величины и сложности
объекта или его составных частей, а также от вида чертежей.
При изменении масштаба частично изменяют и характер
нанесения размеров.

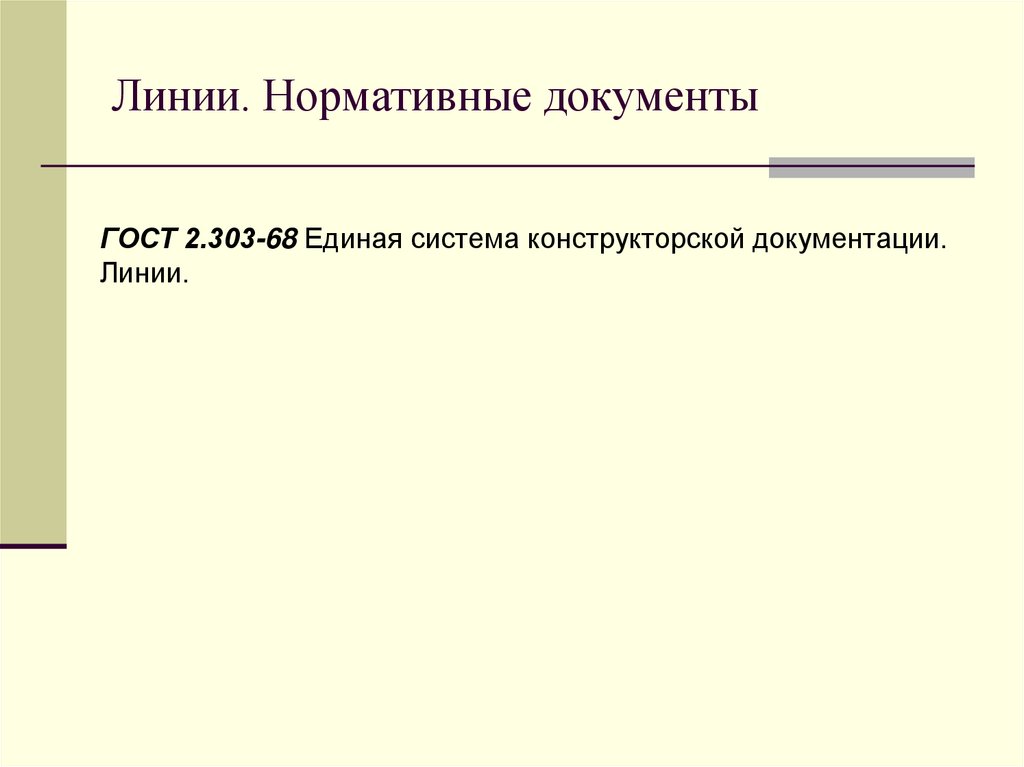

15. Линии. Нормативные документы

ГОСТ 2.303-68 Единая система конструкторской документации.
Линии.

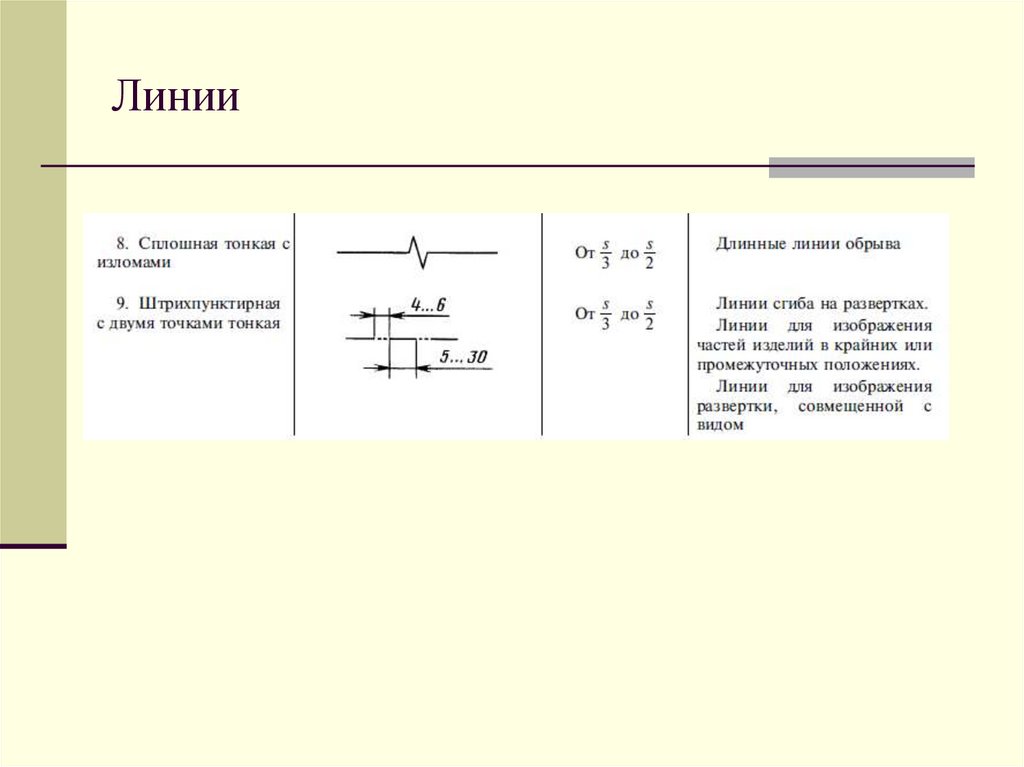

16. Линии

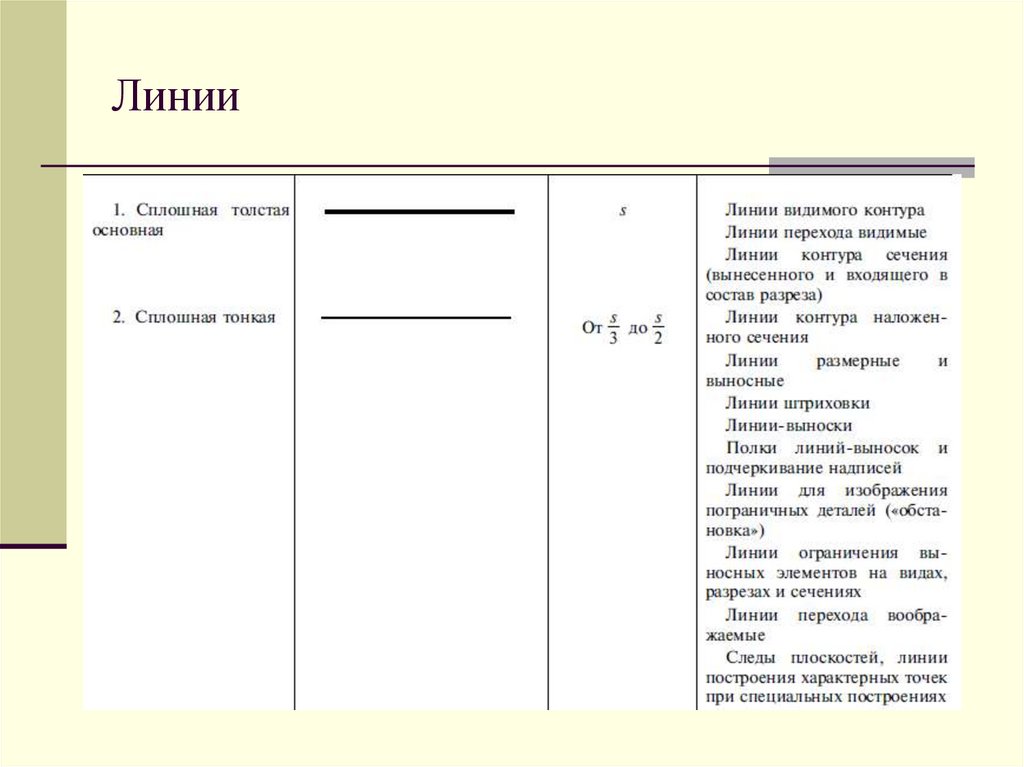

17. Линии

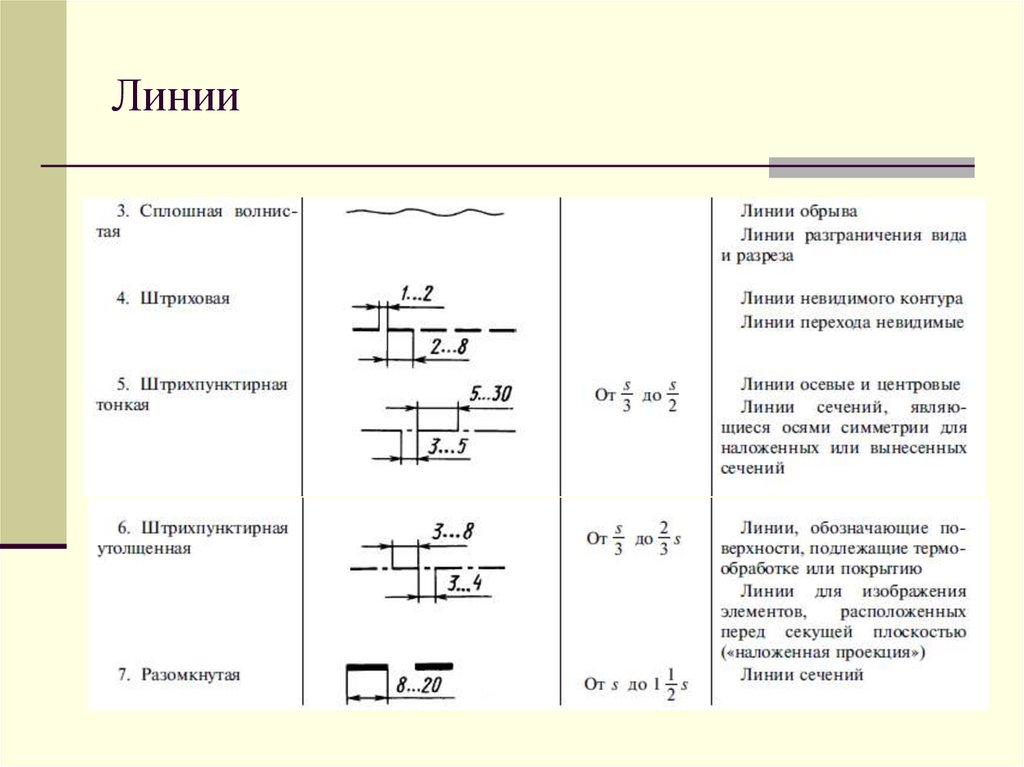

18. Линии

19. Линии

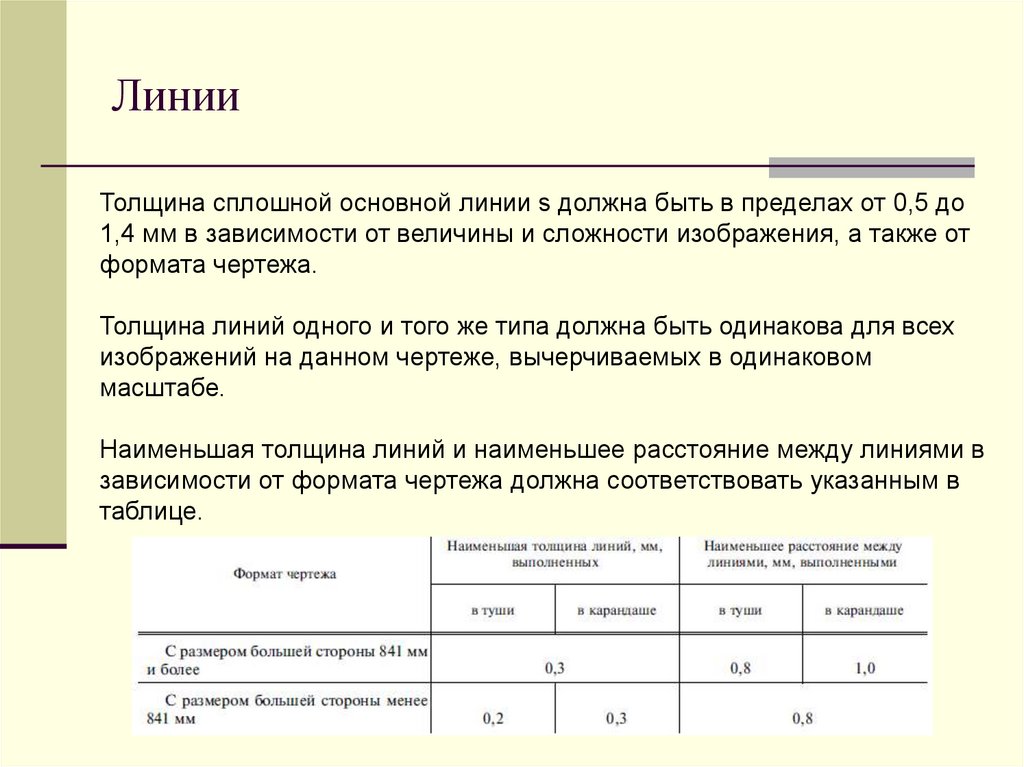

Толщина сплошной основной линии s должна быть в пределах от 0,5 до
1,4 мм в зависимости от величины и сложности изображения, а также от
формата чертежа.
Толщина линий одного и того же типа должна быть одинакова для всех
изображений на данном чертеже, вычерчиваемых в одинаковом
масштабе.
Наименьшая толщина линий и наименьшее расстояние между линиями в
зависимости от формата чертежа должна соответствовать указанным в
таблице.

20. Линии

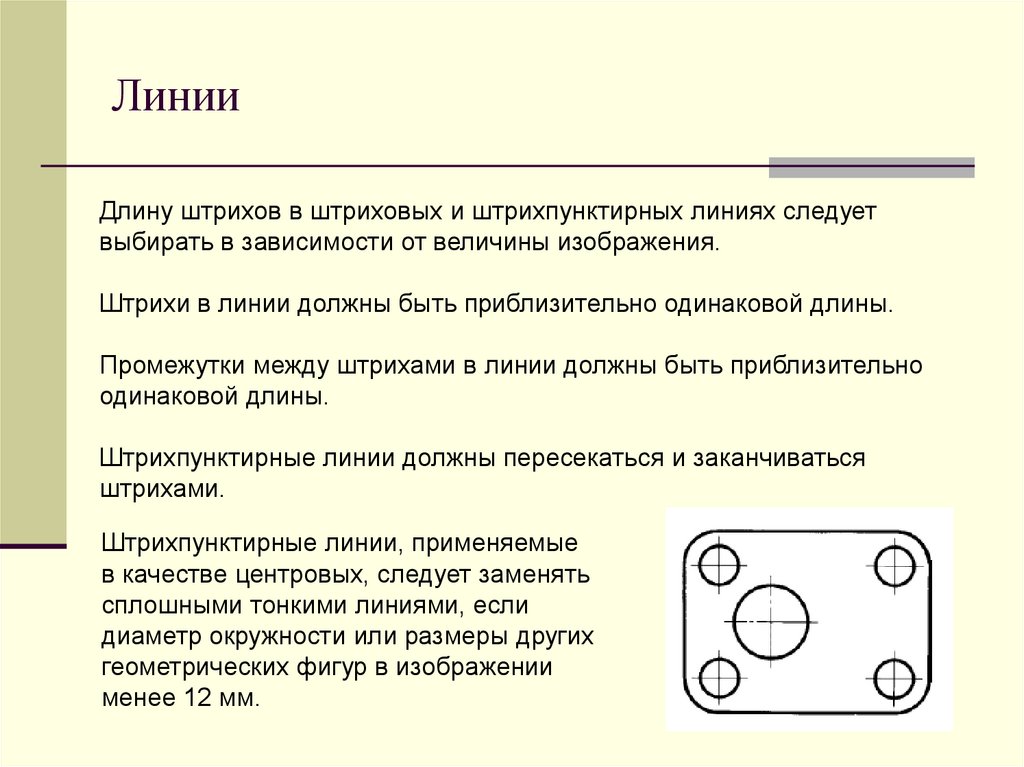

Длину штрихов в штриховых и штрихпунктирных линиях следует
выбирать в зависимости от величины изображения.
Штрихи в линии должны быть приблизительно одинаковой длины.
Промежутки между штрихами в линии должны быть приблизительно
одинаковой длины.
Штрихпунктирные линии должны пересекаться и заканчиваться
штрихами.
Штрихпунктирные линии, применяемые
в качестве центровых, следует заменять
сплошными тонкими линиями, если
диаметр окружности или размеры других
геометрических фигур в изображении
менее 12 мм.

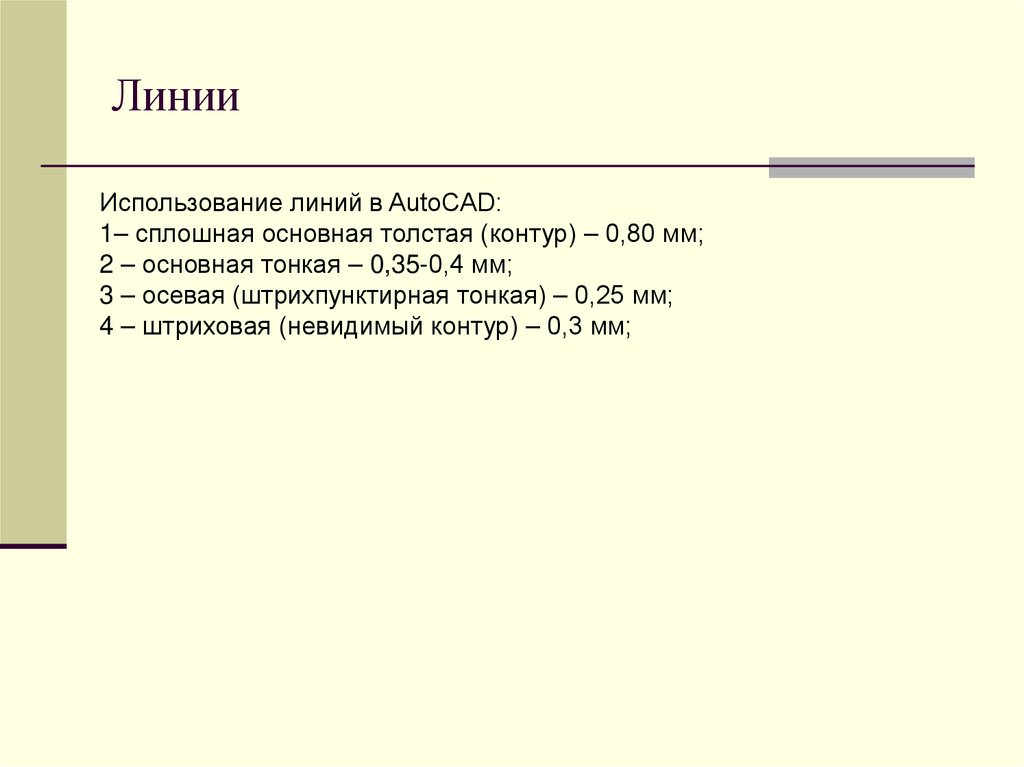

21. Линии

Использование линий в AutoCAD:
1– сплошная основная толстая (контур) – 0,80 мм;
2 – основная тонкая – 0,35-0,4 мм;
3 – осевая (штрихпунктирная тонкая) – 0,25 мм;
4 – штриховая (невидимый контур) – 0,3 мм;

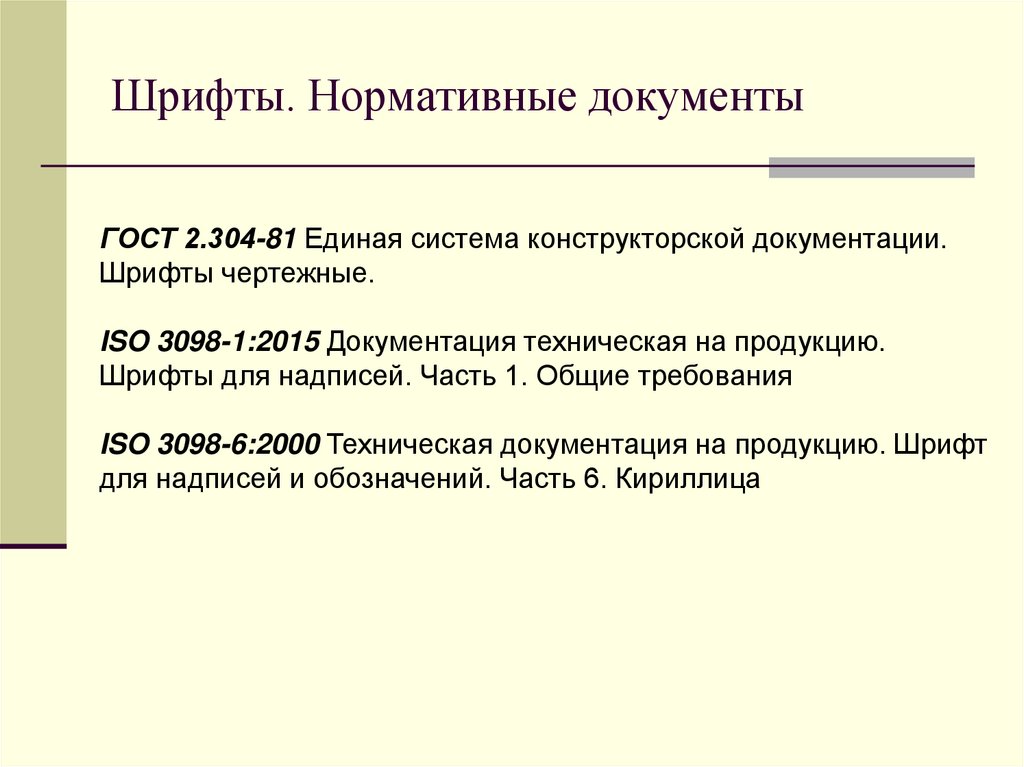

22. Шрифты. Нормативные документы

ГОСТ 2.304-81 Единая система конструкторской документации.
Шрифты чертежные.
ISO 3098-1:2015 Документация техническая на продукцию.
Шрифты для надписей. Часть 1. Общие требования
ISO 3098-6:2000 Техническая документация на продукцию. Шрифт
для надписей и обозначений. Часть 6. Кириллица

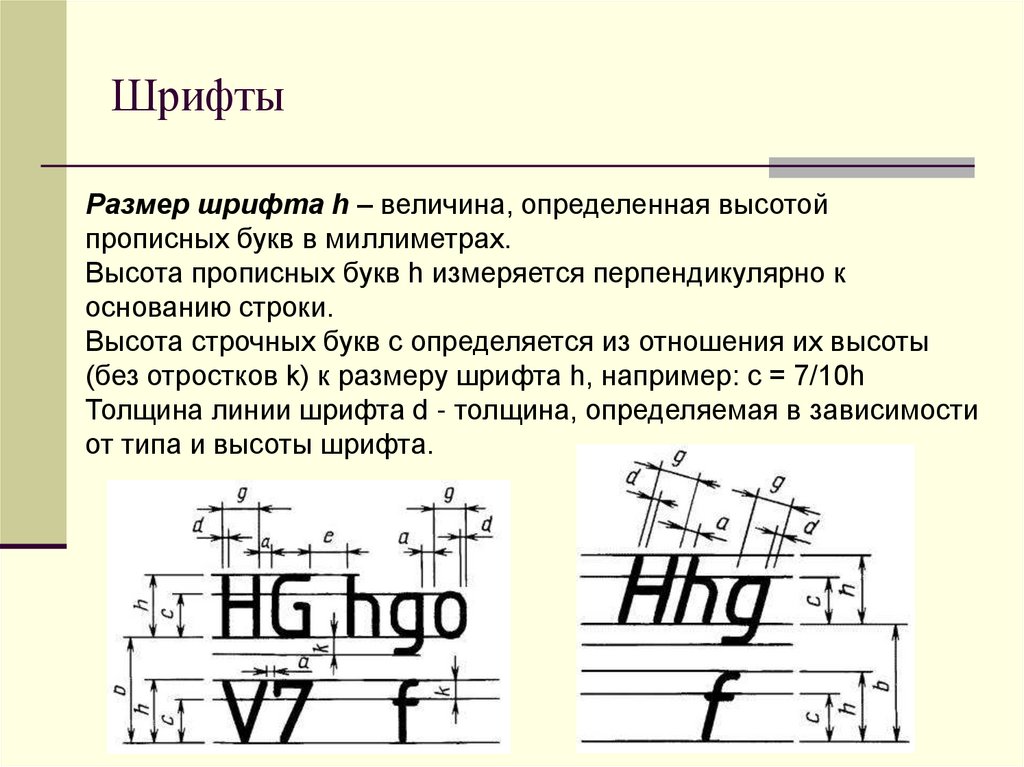

23. Шрифты

Размер шрифта h – величина, определенная высотой
прописных букв в миллиметрах.
Высота прописных букв h измеряется перпендикулярно к
основанию строки.
Высота строчных букв с определяется из отношения их высоты
(без отростков k) к размеру шрифта h, например: с = 7/10h
Толщина линии шрифта d - толщина, определяемая в зависимости
от типа и высоты шрифта.

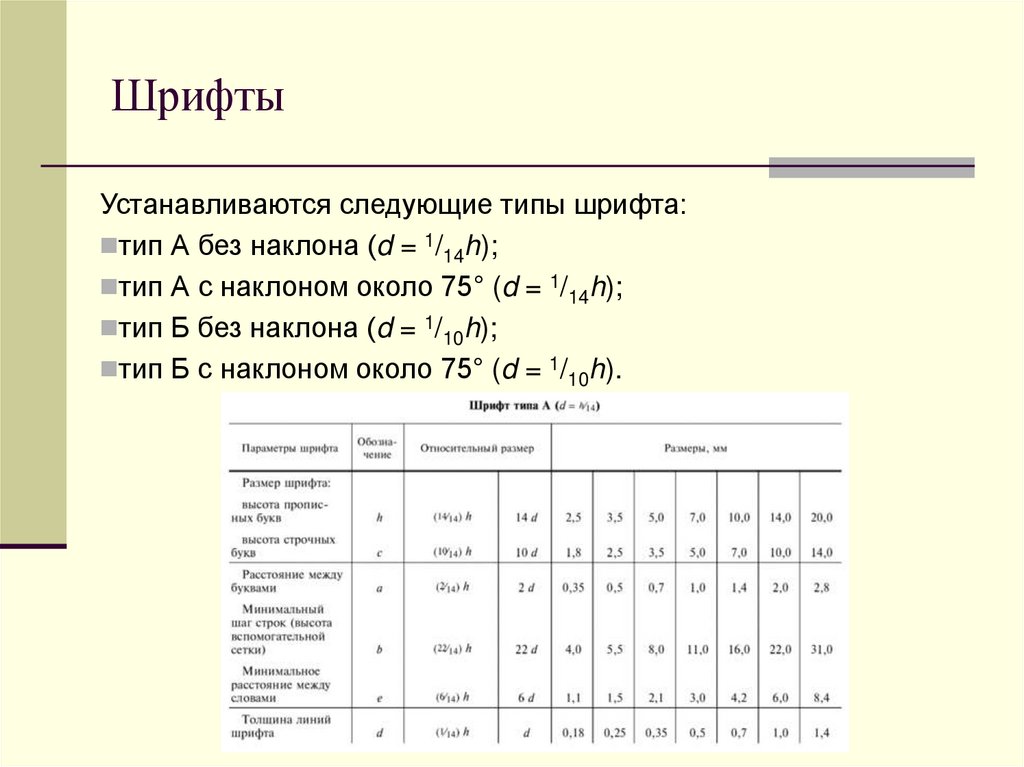

24. Шрифты

Устанавливаются следующие типы шрифта:
тип А без наклона (d = 1/14h);
тип А с наклоном около 75° (d = 1/14h);
тип Б без наклона (d = 1/10h);
тип Б с наклоном около 75° (d = 1/10h).

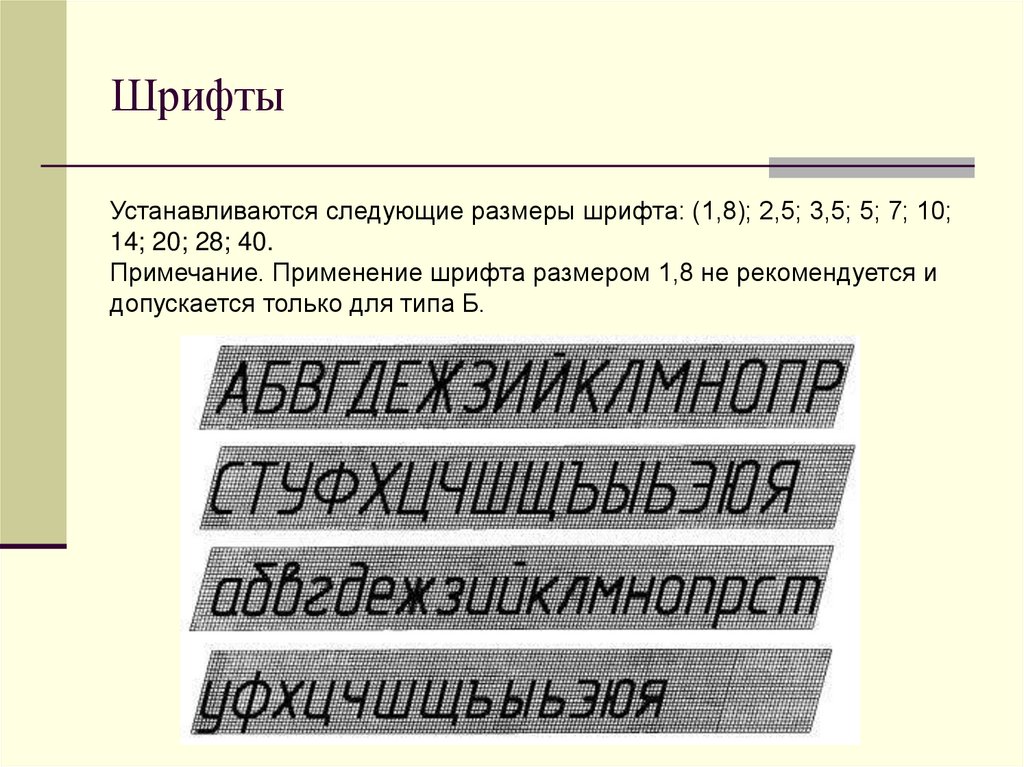

25. Шрифты

Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10;
14; 20; 28; 40.
Примечание. Применение шрифта размером 1,8 не рекомендуется и
допускается только для типа Б.

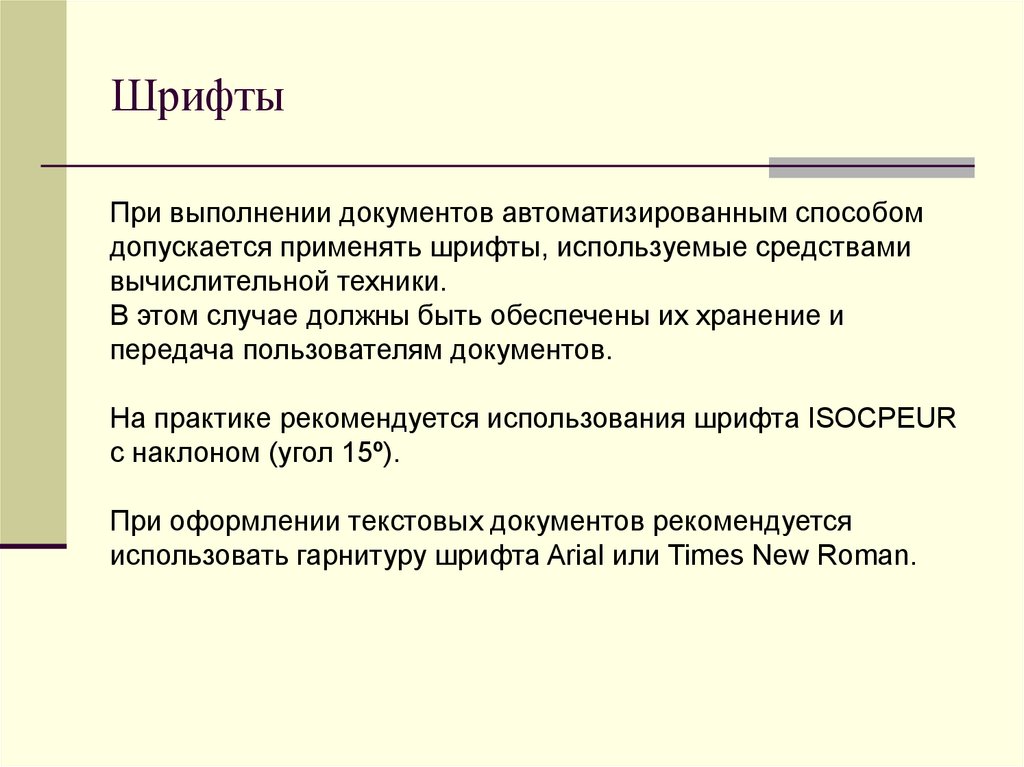

26. Шрифты

При выполнении документов автоматизированным способом
допускается применять шрифты, используемые средствами
вычислительной техники.
В этом случае должны быть обеспечены их хранение и
передача пользователям документов.
На практике рекомендуется использования шрифта ISOCPEUR
c наклоном (угол 15º).
При оформлении текстовых документов рекомендуется
использовать гарнитуру шрифта Arial или Times New Roman.
