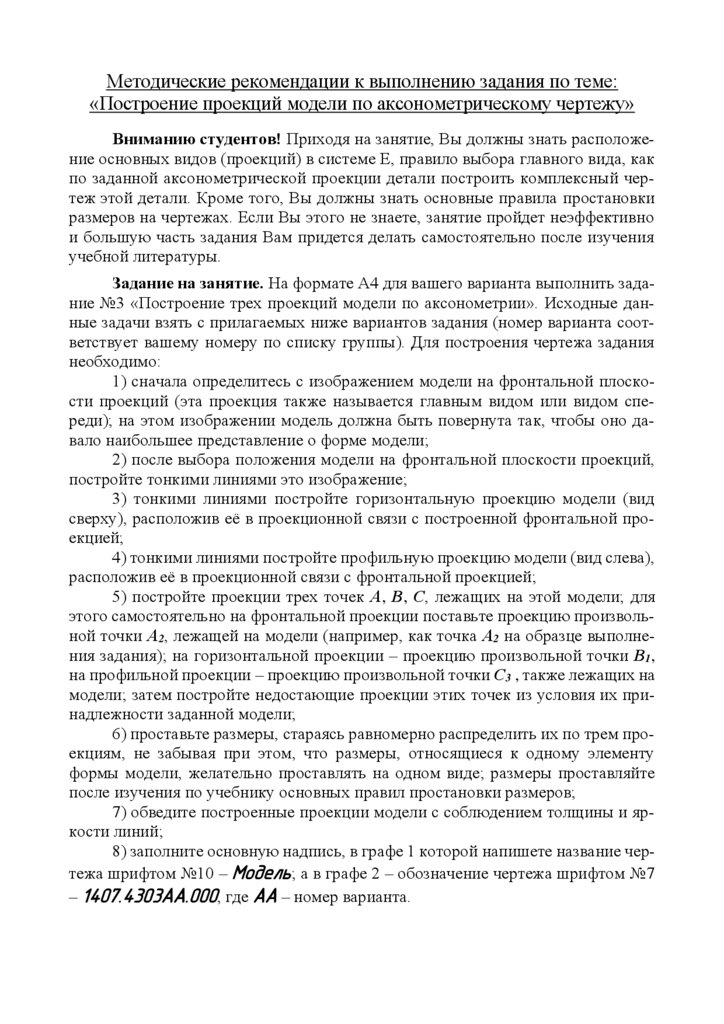

Методические рекомендации к выполнению задания по теме:
«Построение проекций модели по аксонометрическому чертежу»
Вниманию студентов! Приходя на занятие, Вы должны знать расположение основных видов (проекций) в системе Е, правило выбора главного вида, как
по заданной аксонометрической проекции детали построить комплексный чертеж этой детали. Кроме того, Вы должны знать основные правила простановки
размеров на чертежах. Если Вы этого не знаете, занятие пройдет неэффективно
и большую часть задания Вам придется делать самостоятельно после изучения
учебной литературы.

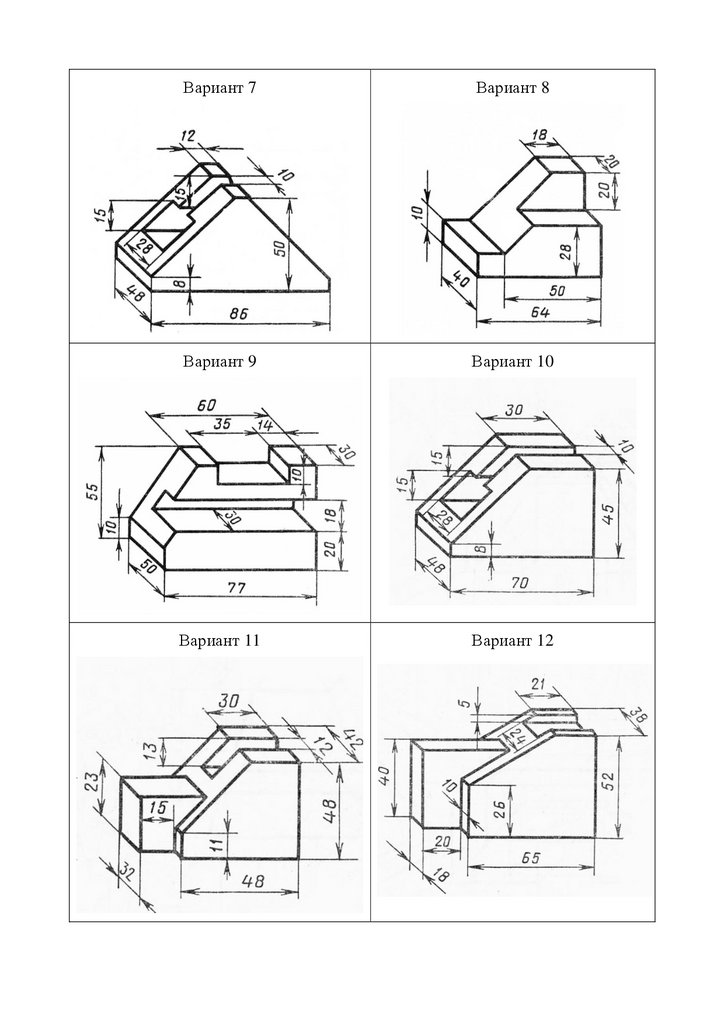

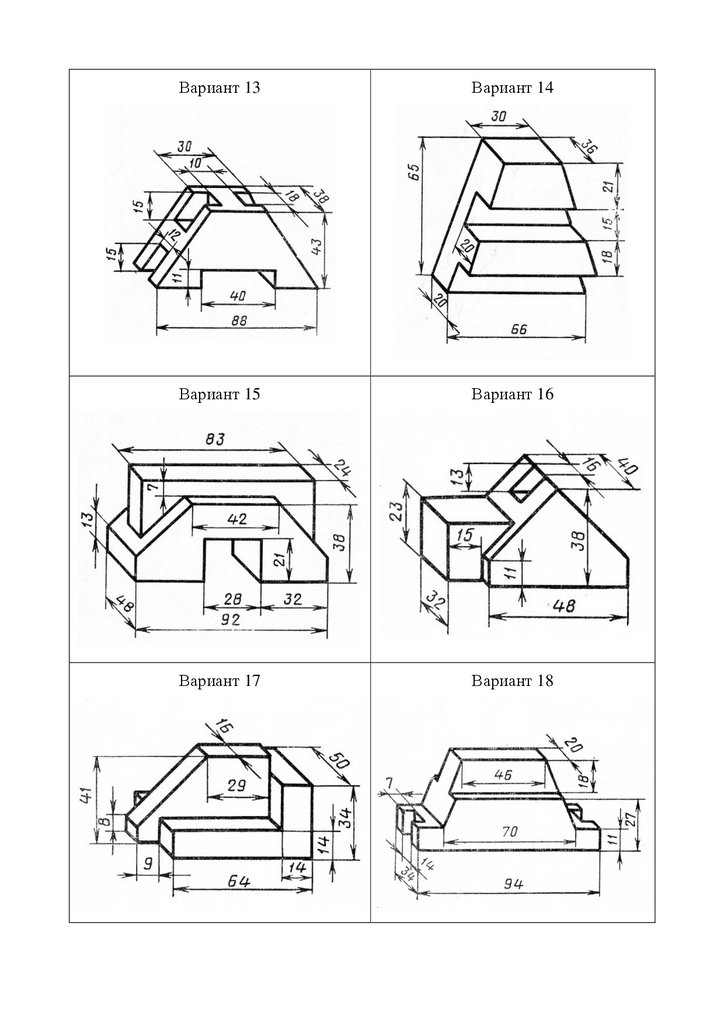

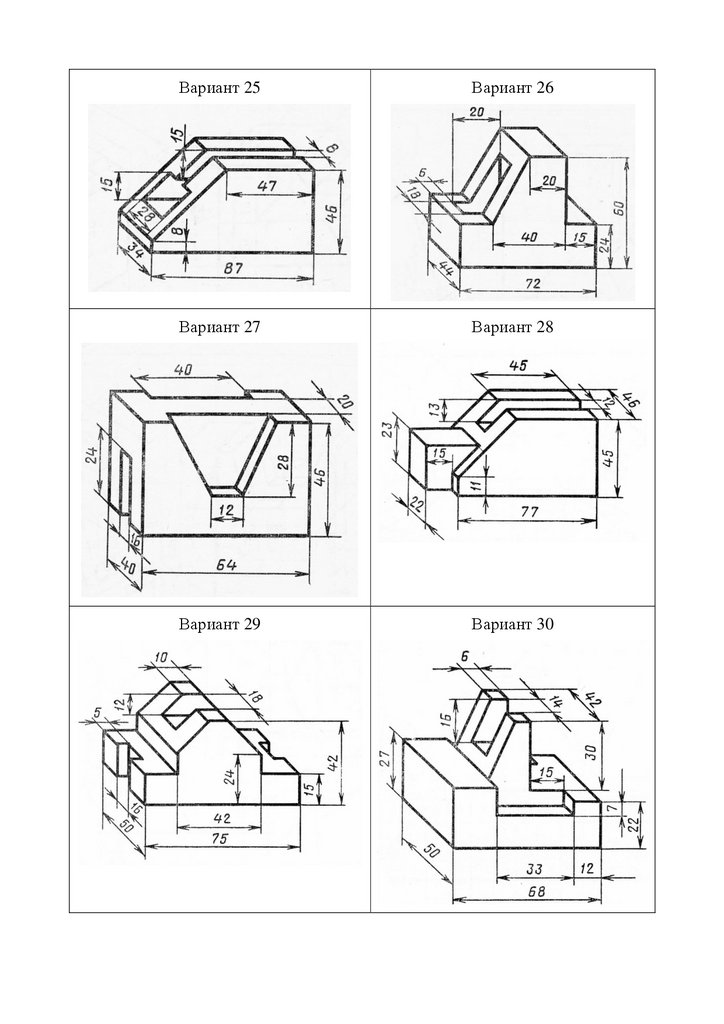

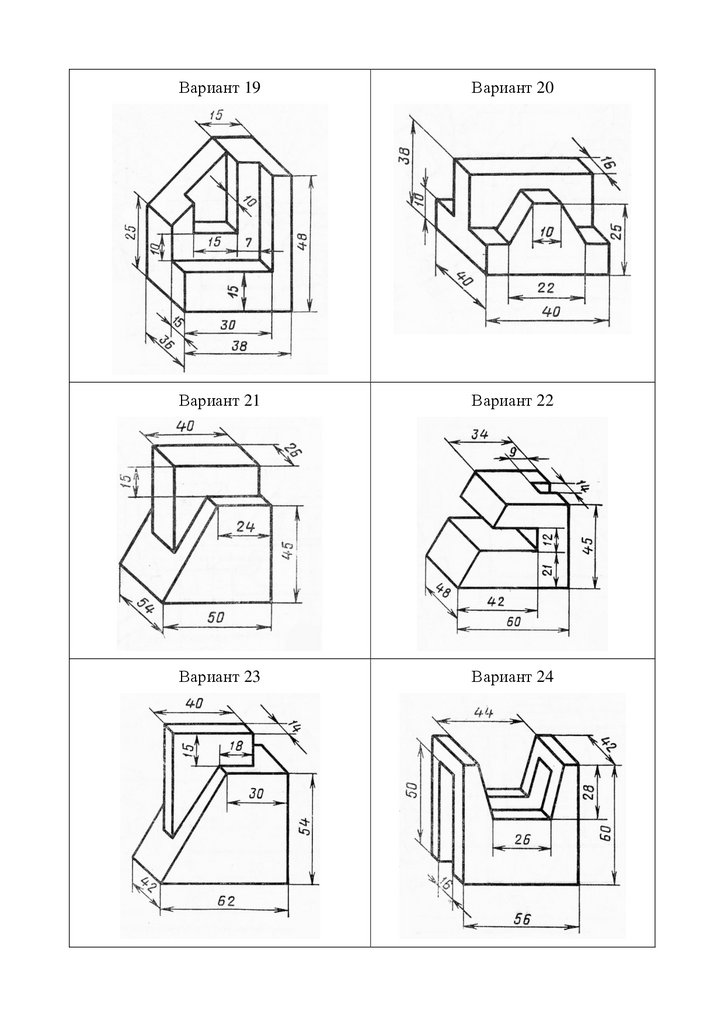

Задание на занятие. На формате А4 для вашего варианта выполнить задание №3 «Построение трех проекций модели по аксонометрии». Исходные данные задачи взять с прилагаемых ниже вариантов задания (номер варианта соответствует вашему номеру по списку группы). Для построения чертежа задания
необходимо:
1) сначала определитесь с изображением модели на фронтальной плоскости проекций (эта проекция также называется главным видом или видом спереди); на этом изображении модель должна быть повернута так, чтобы оно давало наибольшее представление о форме модели;
2) после выбора положения модели на фронтальной плоскости проекций,
постройте тонкими линиями это изображение;
3) тонкими линиями постройте горизонтальную проекцию модели (вид
сверху), расположив её в проекционной связи с построенной фронтальной проекцией;
4) тонкими линиями постройте профильную проекцию модели (вид слева),
расположив её в проекционной связи с фронтальной проекцией;
5) постройте проекции трех точек А, В, С, лежащих на этой модели; для

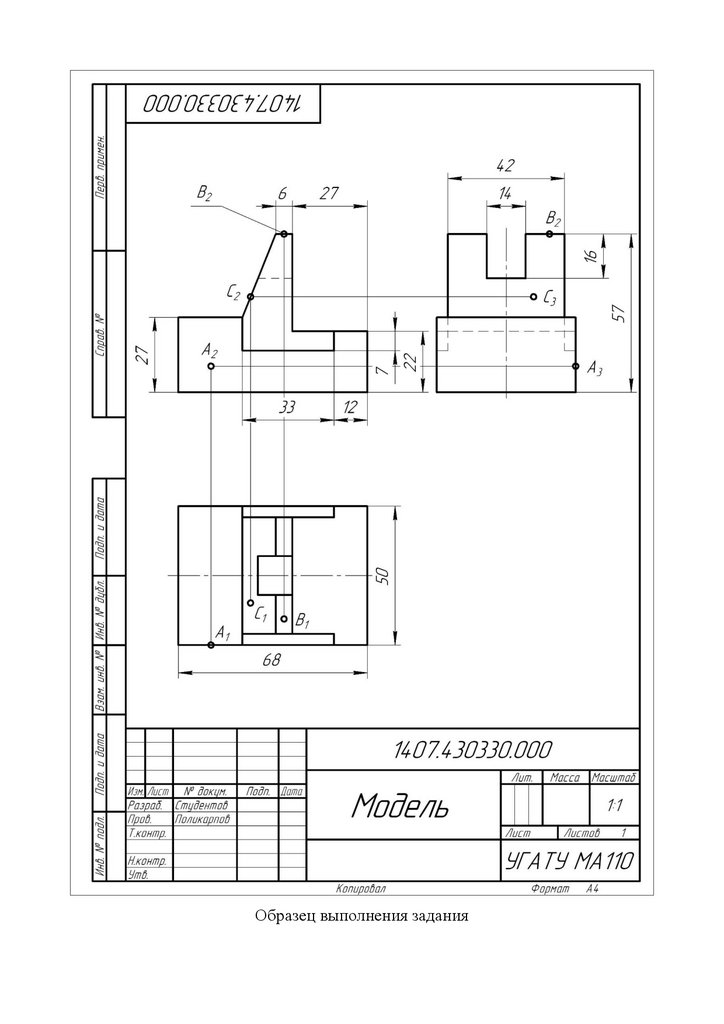

этого самостоятельно на фронтальной проекции поставьте проекцию произвольной точки А2, лежащей на модели (например, как точка А2 на образце выполнения задания); на горизонтальной проекции – проекцию произвольной точки В1,
на профильной проекции – проекцию произвольной точки С3 , также лежащих на
модели; затем постройте недостающие проекции этих точек из условия их принадлежности заданной модели;
6) проставьте размеры, стараясь равномерно распределить их по трем проекциям, не забывая при этом, что размеры, относящиеся к одному элементу
формы модели, желательно проставлять на одном виде; размеры проставляйте
после изучения по учебнику основных правил простановки размеров;
7) обведите построенные проекции модели с соблюдением толщины и яркости линий;
8) заполните основную надпись, в графе 1 которой напишете название чертежа шрифтом №10 – Модель; а в графе 2 – обозначение чертежа шрифтом №7
– 1407.4303АА.000, где АА – номер варианта.
