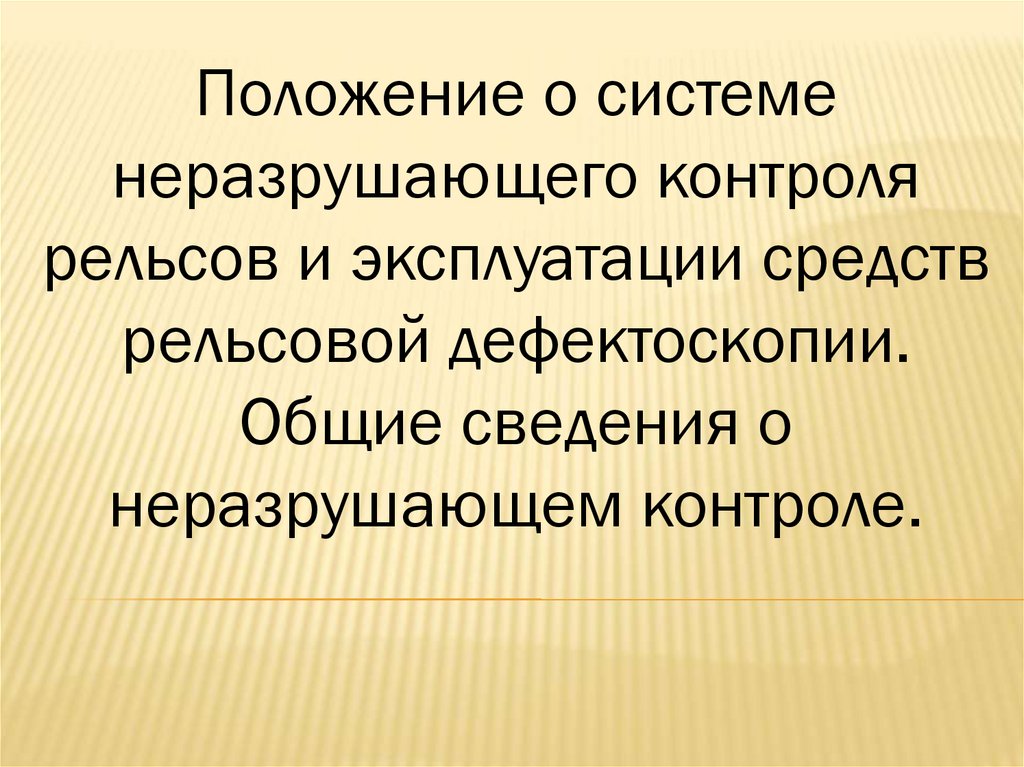

1.

Положение о системе
неразрушающего контроля
рельсов и эксплуатации средств
рельсовой дефектоскопии.
Общие сведения о
неразрушающем контроле.

2.

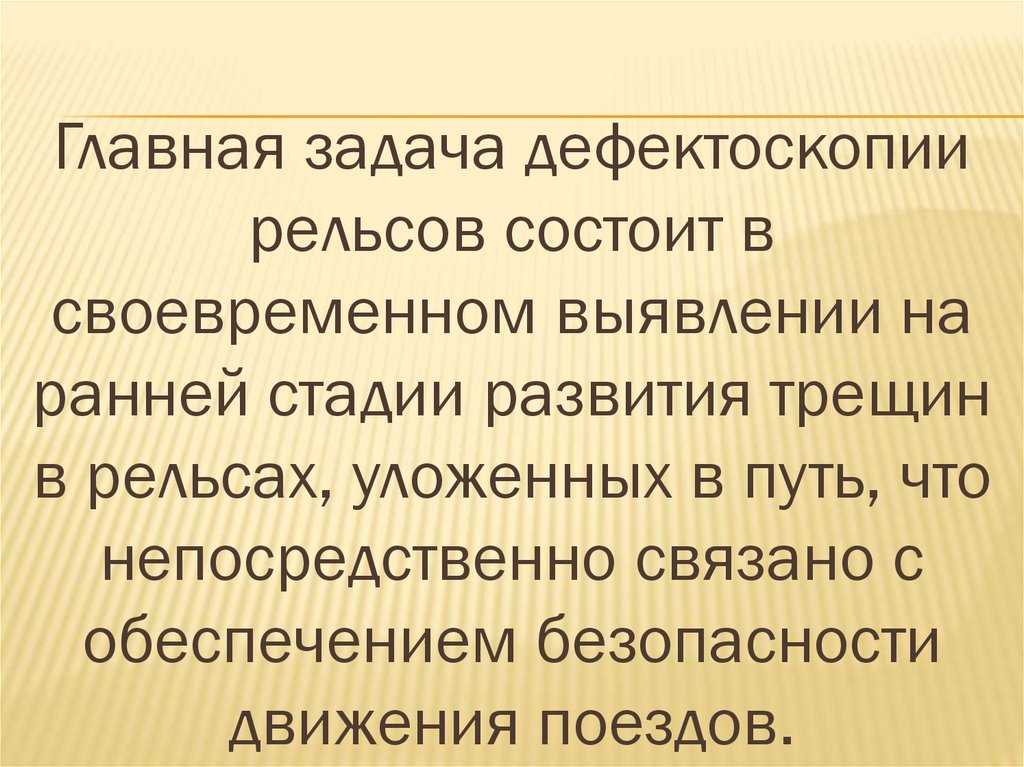

Главная задача дефектоскопии
рельсов состоит в
своевременном выявлении на
ранней стадии развития трещин
в рельсах, уложенных в путь, что
непосредственно связано с
обеспечением безопасности
движения поездов.

3. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

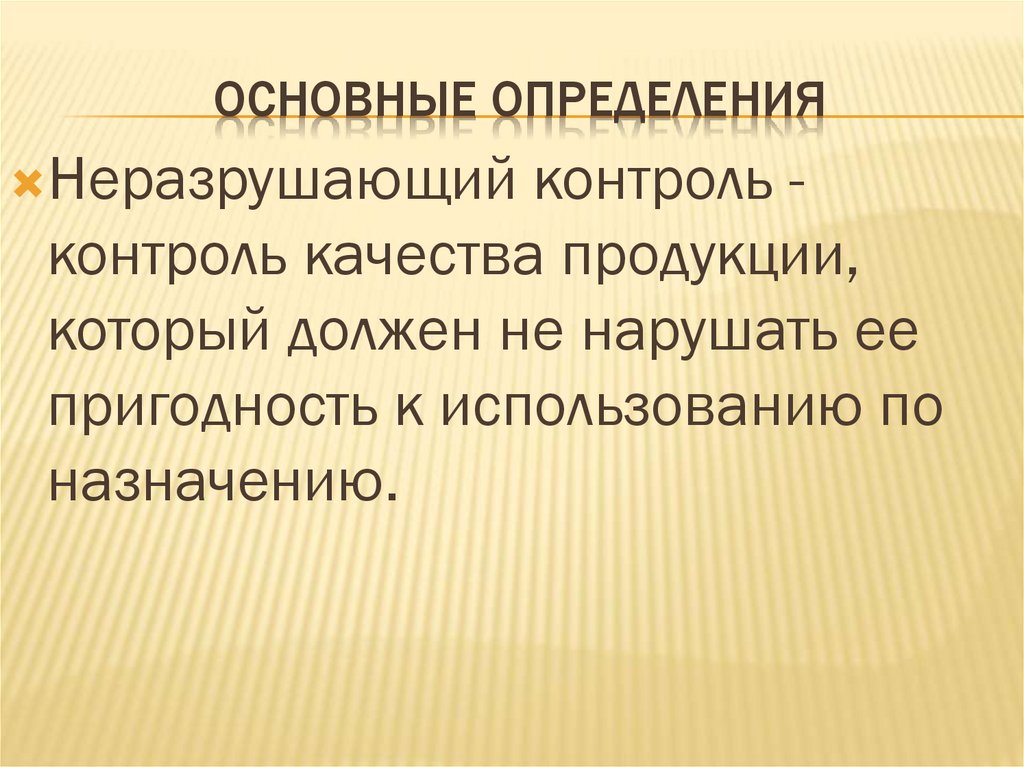

Неразрушающий контроль -
контроль качества продукции,
который должен не нарушать ее
пригодность к использованию по
назначению.

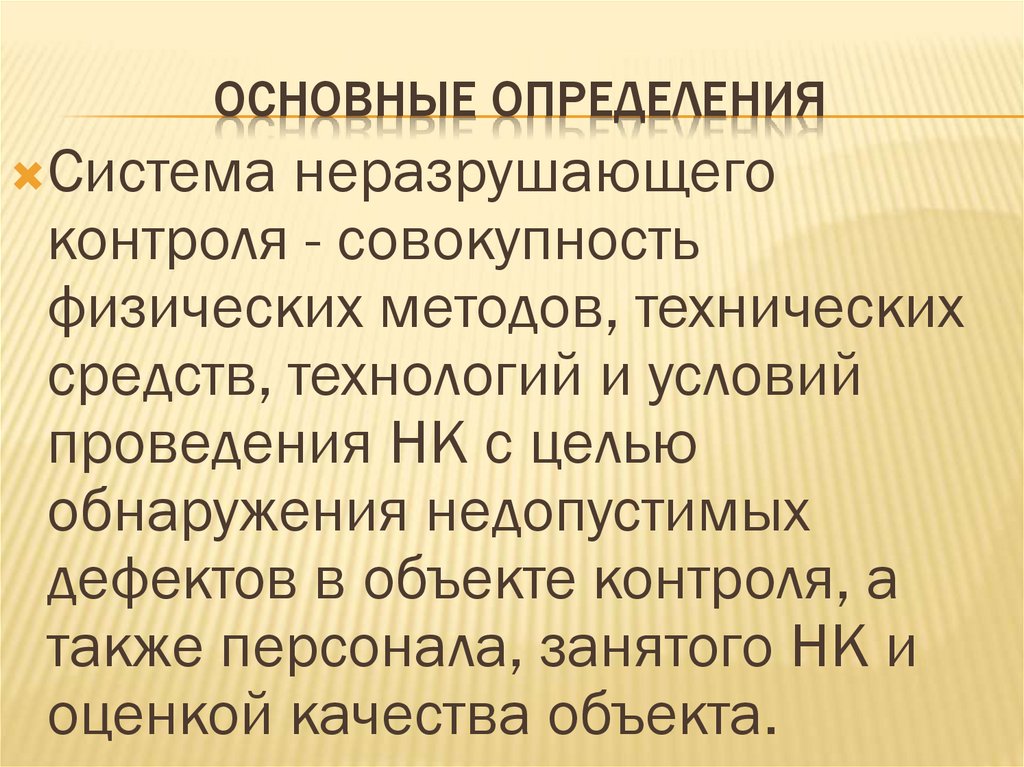

4. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Система неразрушающего
контроля - совокупность
физических методов, технических
средств, технологий и условий
проведения НК с целью
обнаружения недопустимых
дефектов в объекте контроля, а
также персонала, занятого НК и
оценкой качества объекта.

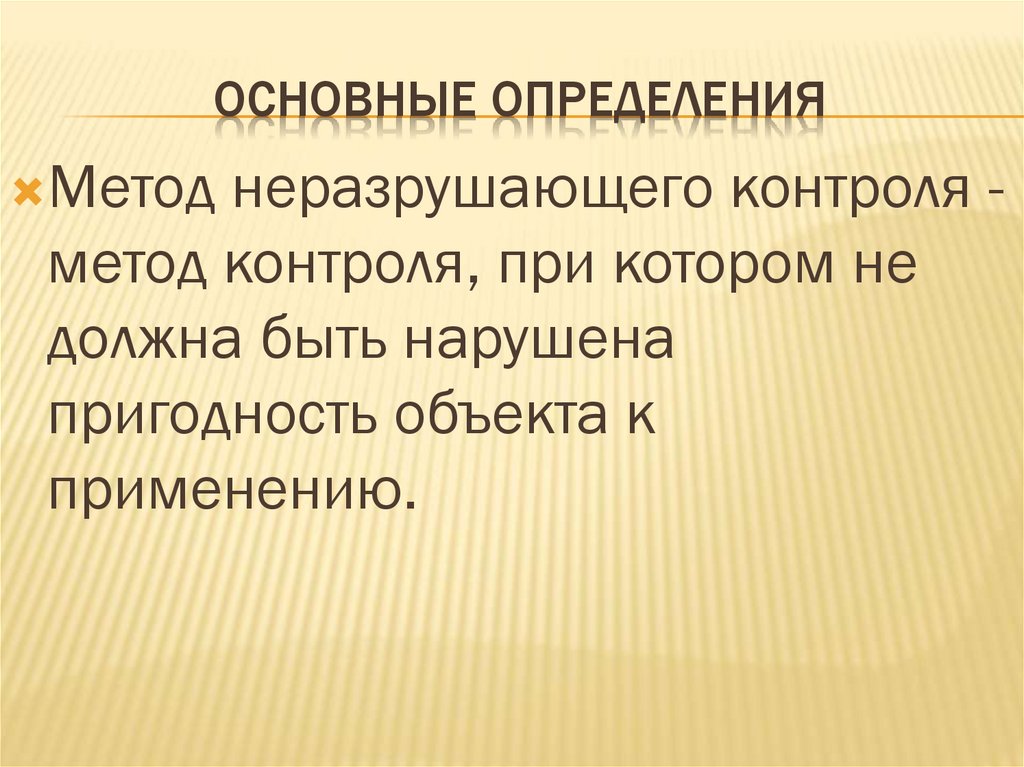

5. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Метод неразрушающего контроля -
метод контроля, при котором не
должна быть нарушена
пригодность объекта к
применению.

6. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

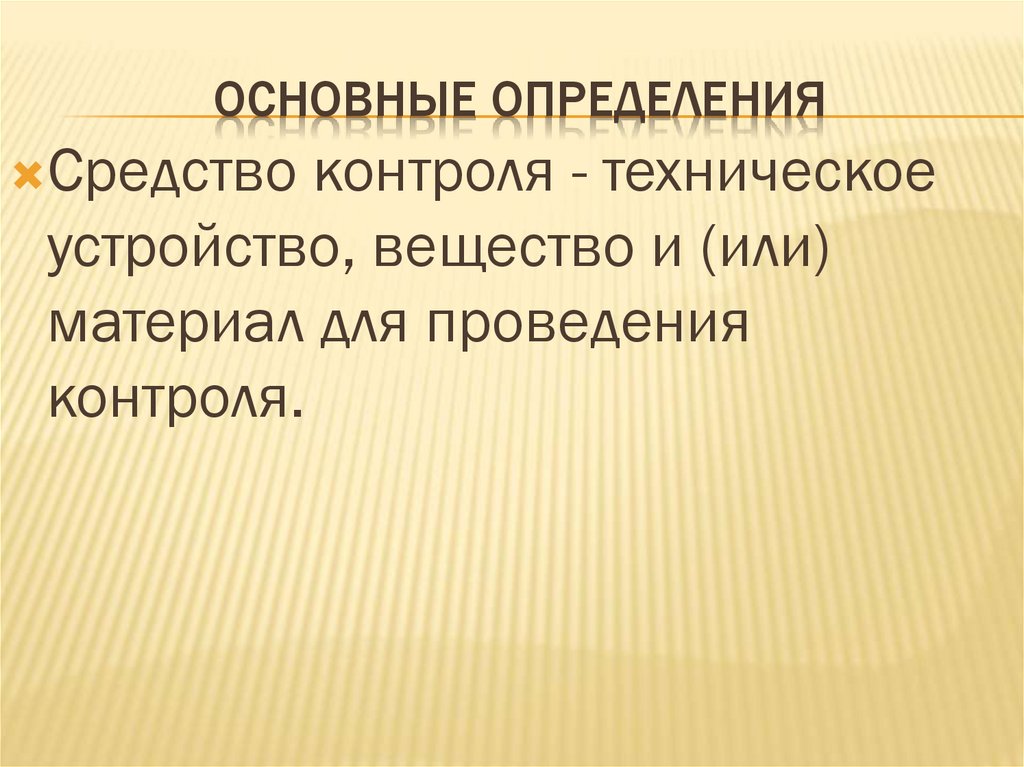

Средство контроля - техническое
устройство, вещество и (или)
материал для проведения
контроля.

7. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

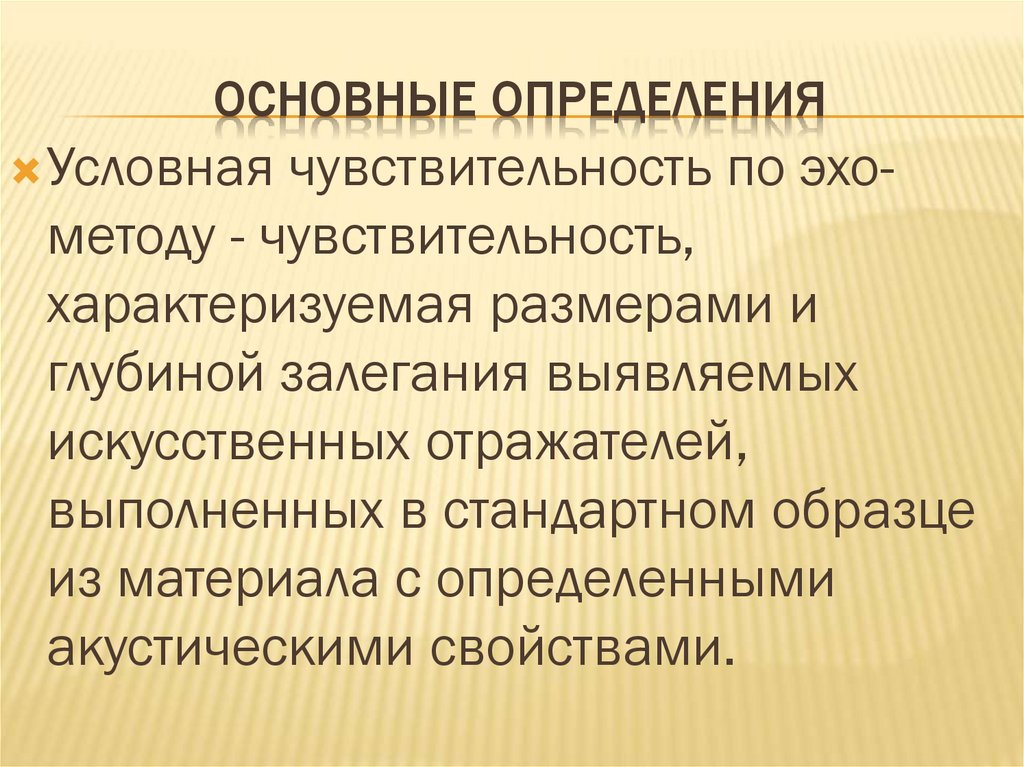

Условная чувствительность по эхо-
методу - чувствительность,
характеризуемая размерами и
глубиной залегания выявляемых
искусственных отражателей,
выполненных в стандартном образце
из материала с определенными
акустическими свойствами.

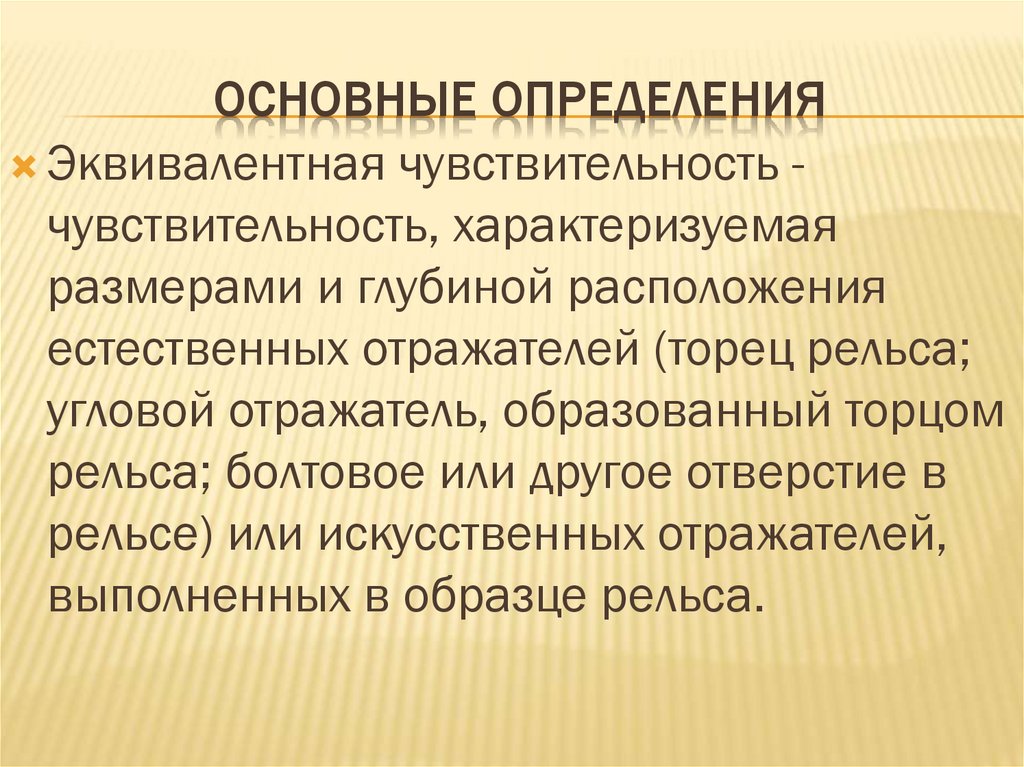

8. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Эквивалентная чувствительность чувствительность, характеризуемая
размерами и глубиной расположения
естественных отражателей (торец рельса;
угловой отражатель, образованный торцом
рельса; болтовое или другое отверстие в
рельсе) или искусственных отражателей,
выполненных в образце рельса.

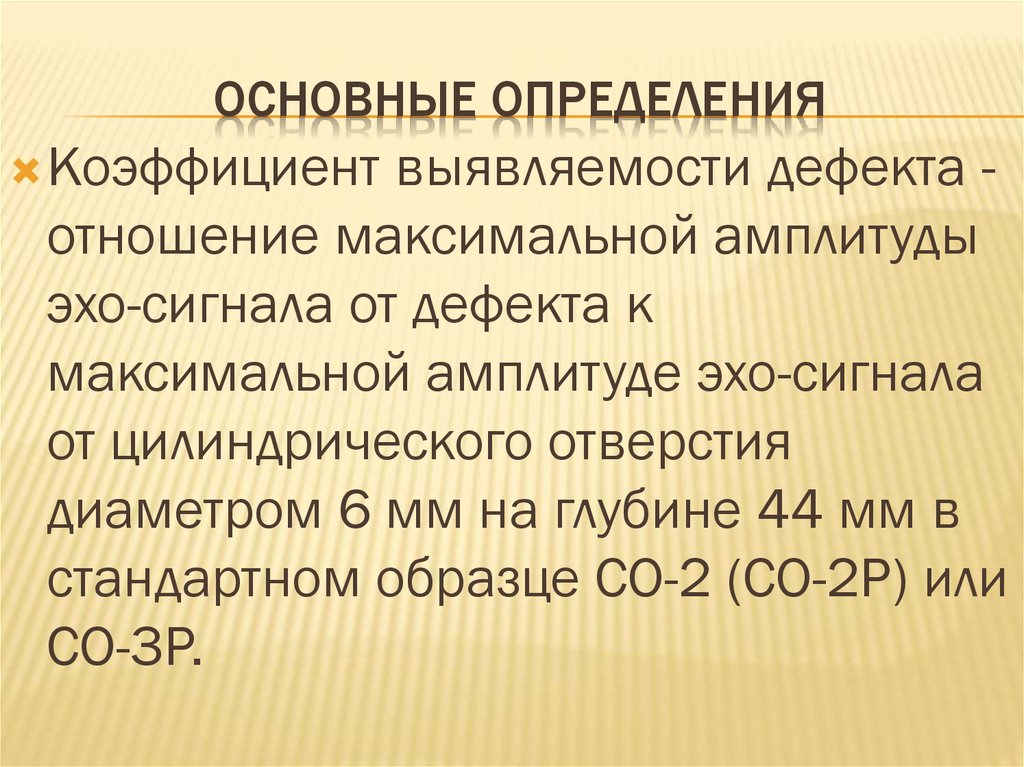

9. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Коэффициент выявляемости дефекта -
отношение максимальной амплитуды
эхо-сигнала от дефекта к
максимальной амплитуде эхо-сигнала
от цилиндрического отверстия
диаметром 6 мм на глубине 44 мм в
стандартном образце СО-2 (СО-2Р) или
СО-3Р.

10. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

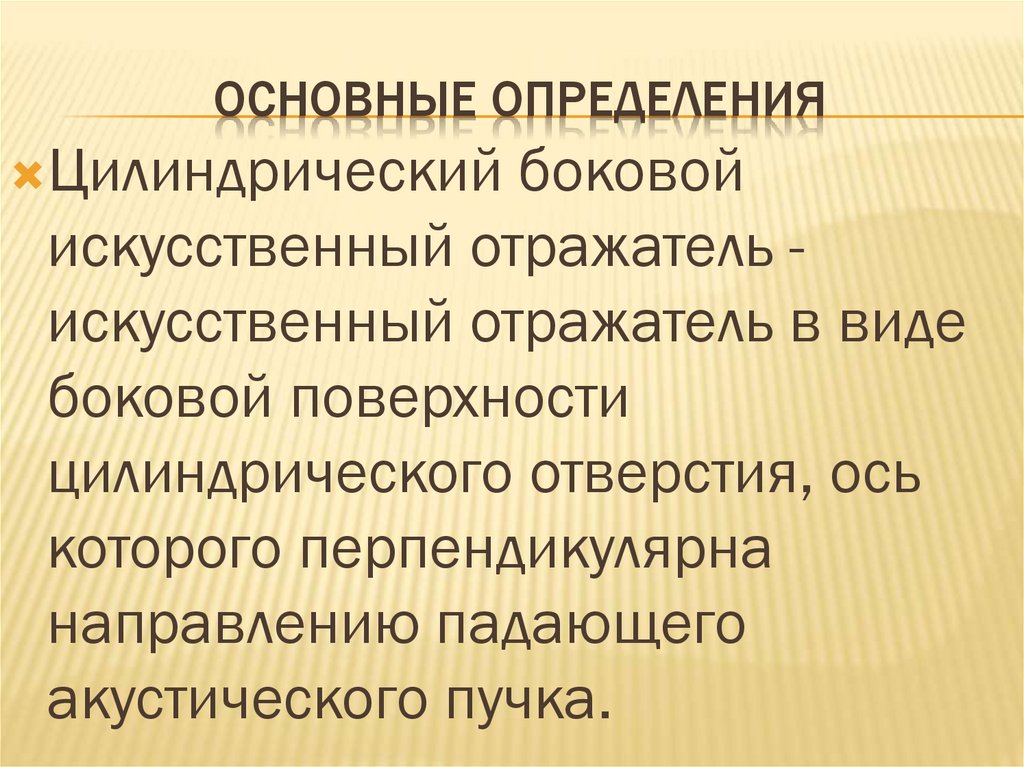

Цилиндрический боковой
искусственный отражатель искусственный отражатель в виде
боковой поверхности
цилиндрического отверстия, ось
которого перпендикулярна
направлению падающего
акустического пучка.

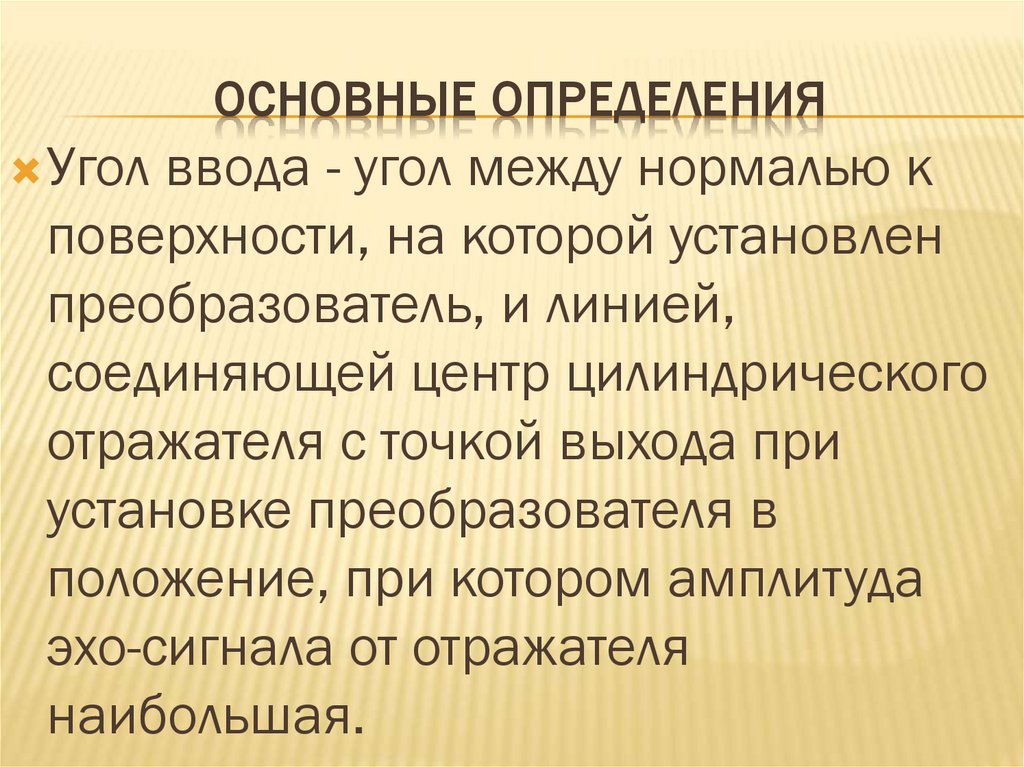

11. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Угол ввода - угол между нормалью к
поверхности, на которой установлен
преобразователь, и линией,
соединяющей центр цилиндрического
отражателя с точкой выхода при
установке преобразователя в
положение, при котором амплитуда
эхо-сигнала от отражателя
наибольшая.

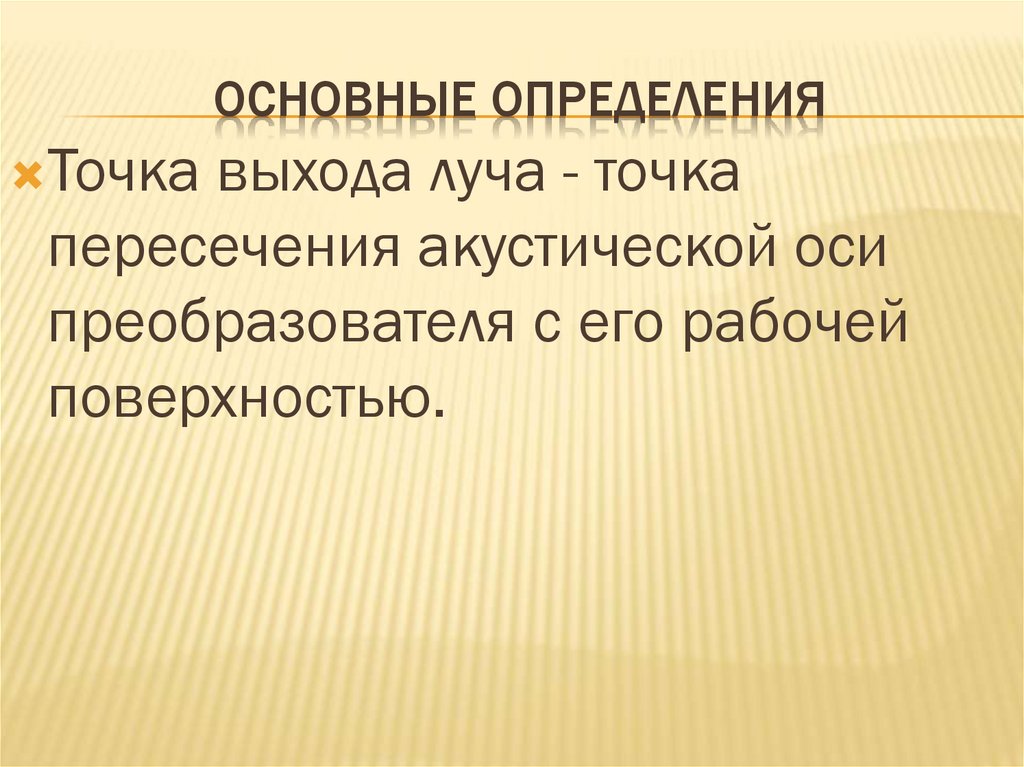

12. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Точка выхода луча - точка
пересечения акустической оси
преобразователя с его рабочей
поверхностью.

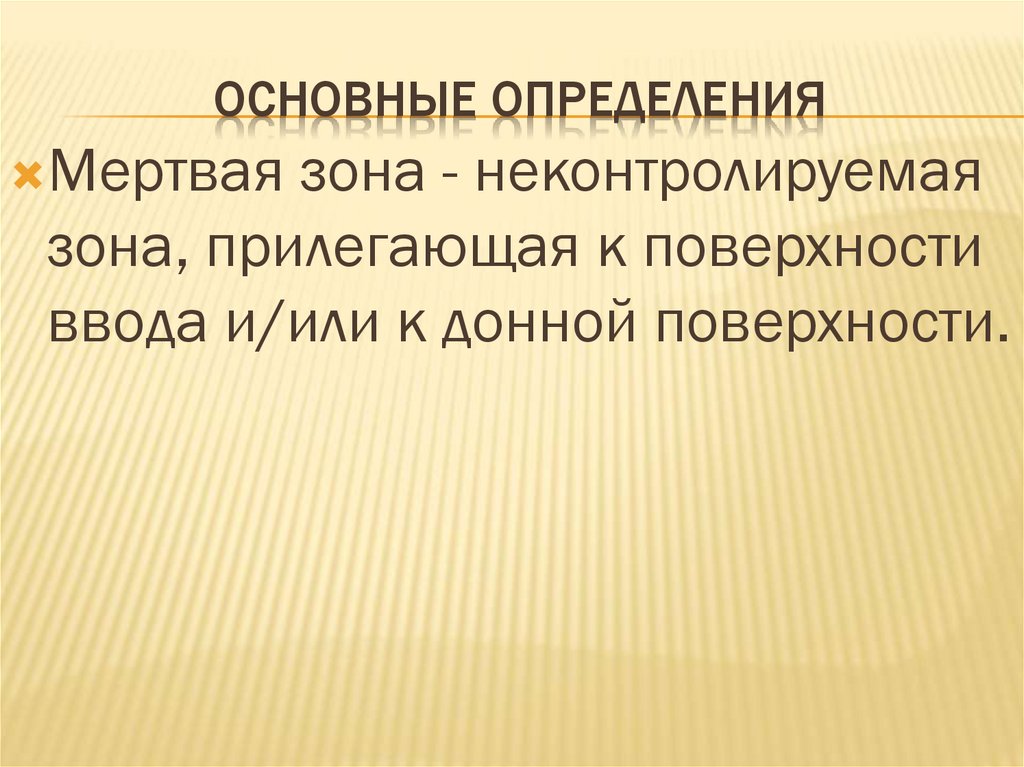

13. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Мертвая зона - неконтролируемая
зона, прилегающая к поверхности
ввода и/или к донной поверхности.

14. Основные определения

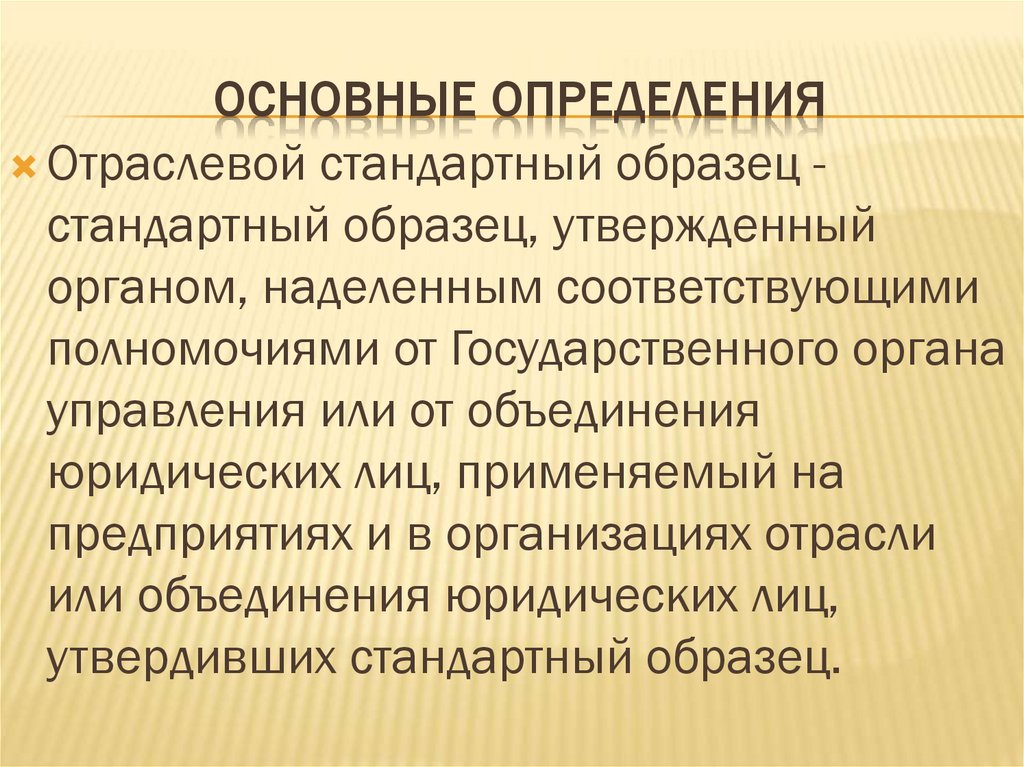

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Отраслевой стандартный образец стандартный образец, утвержденный
органом, наделенным соответствующими
полномочиями от Государственного органа
управления или от объединения
юридических лиц, применяемый на
предприятиях и в организациях отрасли
или объединения юридических лиц,
утвердивших стандартный образец.

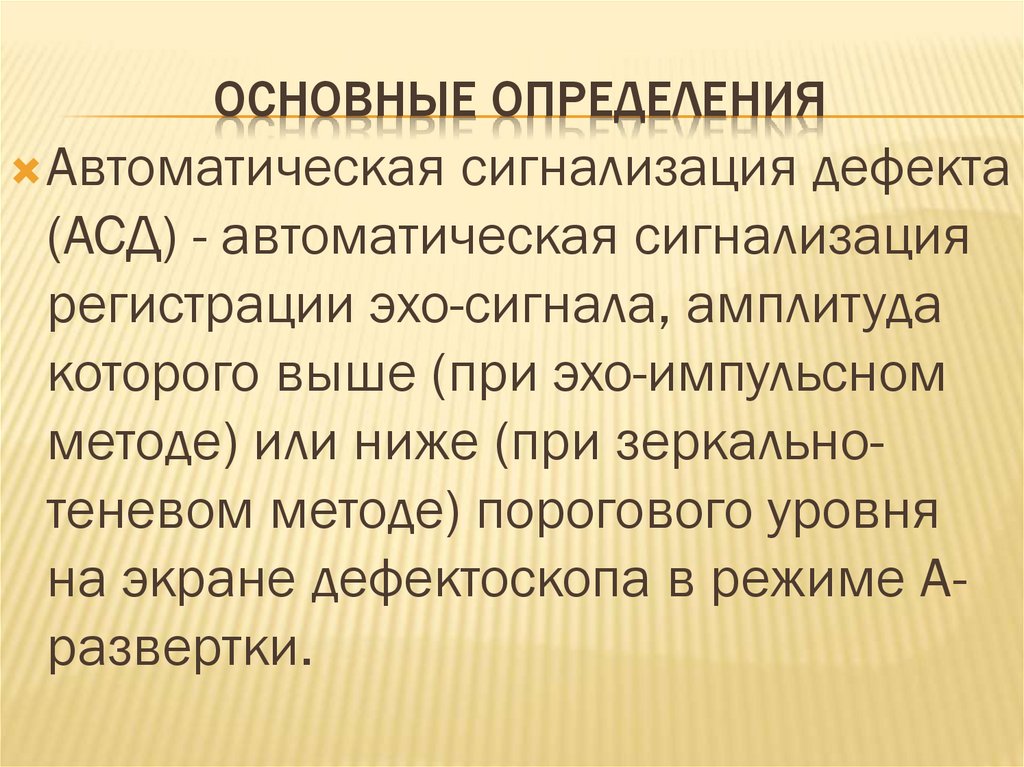

15. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Автоматическая сигнализация дефекта
(АСД) - автоматическая сигнализация
регистрации эхо-сигнала, амплитуда
которого выше (при эхо-импульсном
методе) или ниже (при зеркальнотеневом методе) порогового уровня
на экране дефектоскопа в режиме Аразвертки.

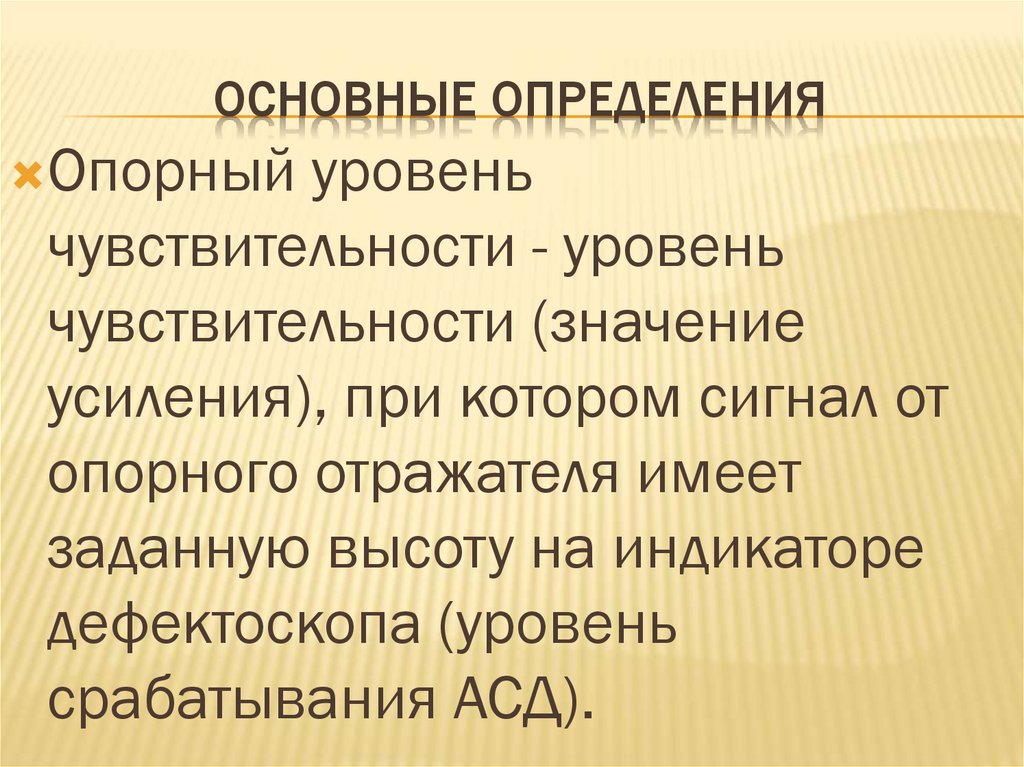

16. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Опорный уровень
чувствительности - уровень
чувствительности (значение
усиления), при котором сигнал от
опорного отражателя имеет
заданную высоту на индикаторе
дефектоскопа (уровень
срабатывания АСД).

17. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

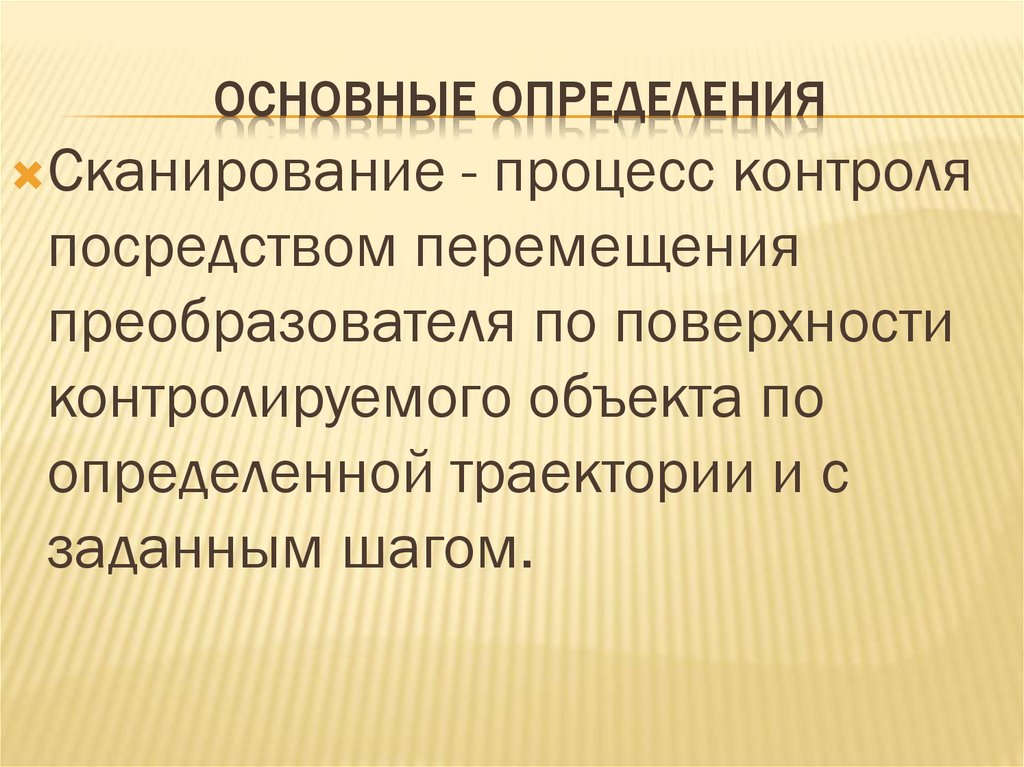

Сканирование - процесс контроля
посредством перемещения
преобразователя по поверхности
контролируемого объекта по
определенной траектории и с
заданным шагом.

18. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

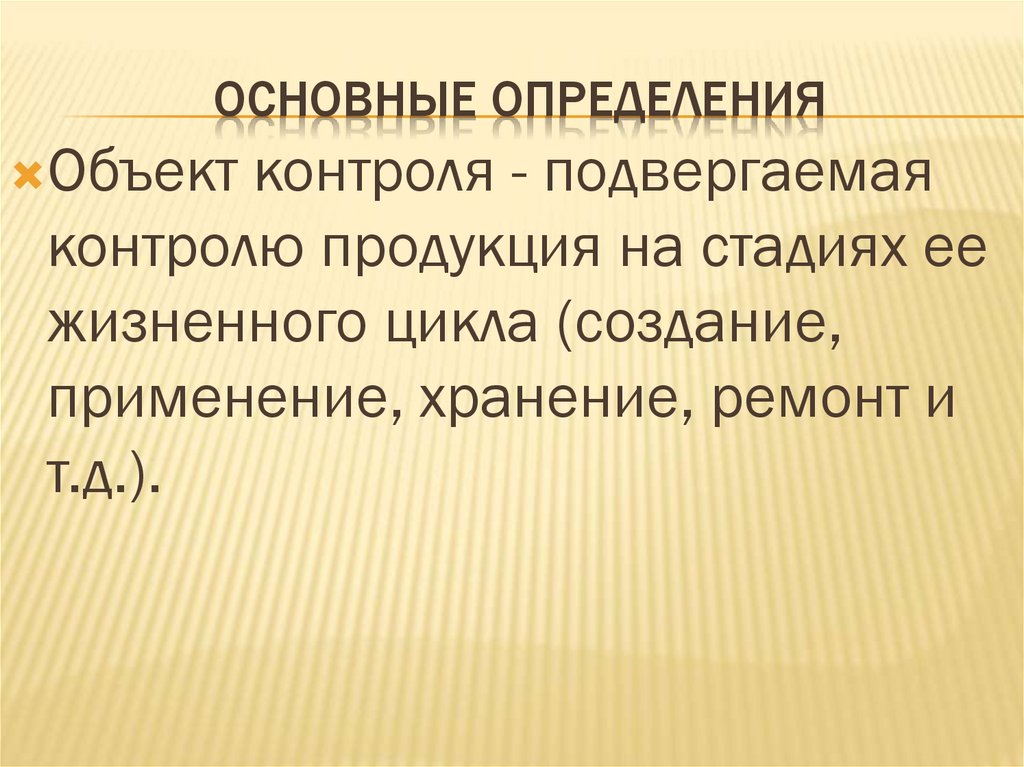

Объект контроля - подвергаемая
контролю продукция на стадиях ее
жизненного цикла (создание,
применение, хранение, ремонт и
т.д.).

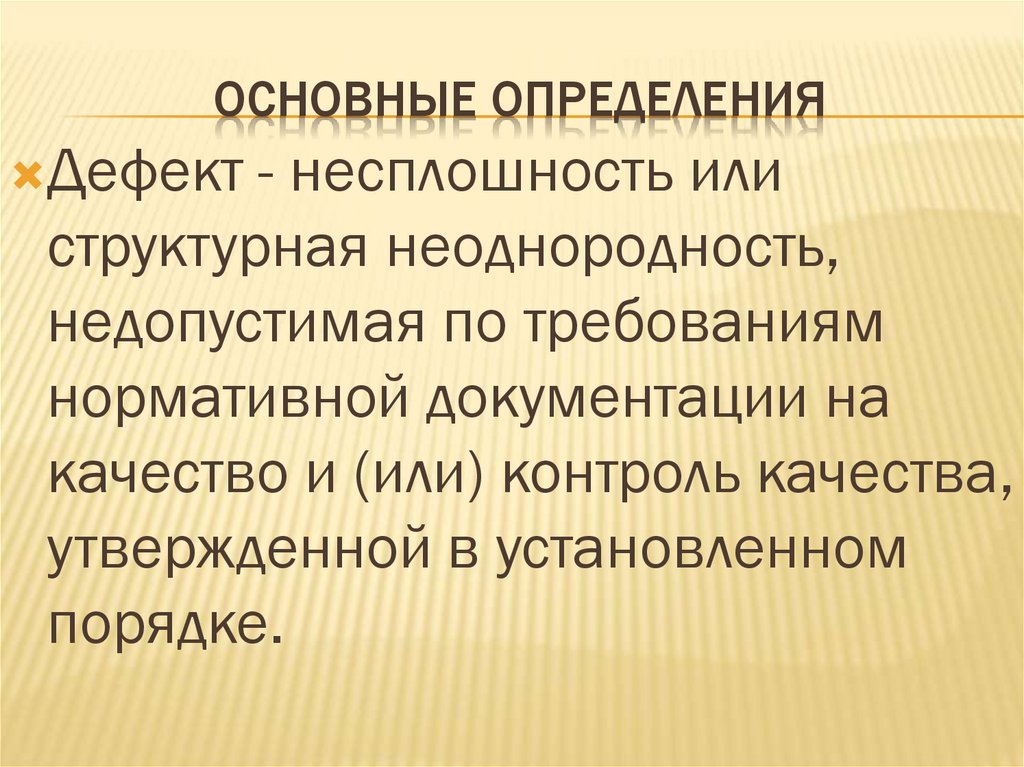

19. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ
Дефект - несплошность или
структурная неоднородность,
недопустимая по требованиям
нормативной документации на
качество и (или) контроль качества,
утвержденной в установленном
порядке.

20. Основные определения

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

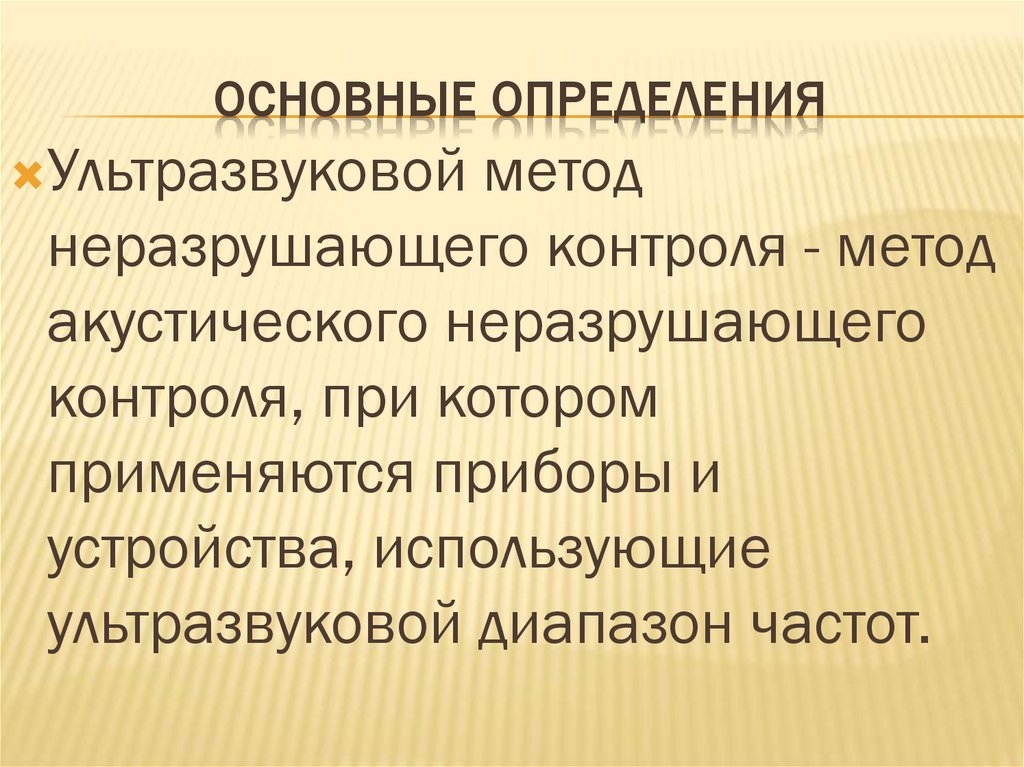

Ультразвуковой метод
неразрушающего контроля - метод
акустического неразрушающего
контроля, при котором
применяются приборы и
устройства, использующие
ультразвуковой диапазон частот.

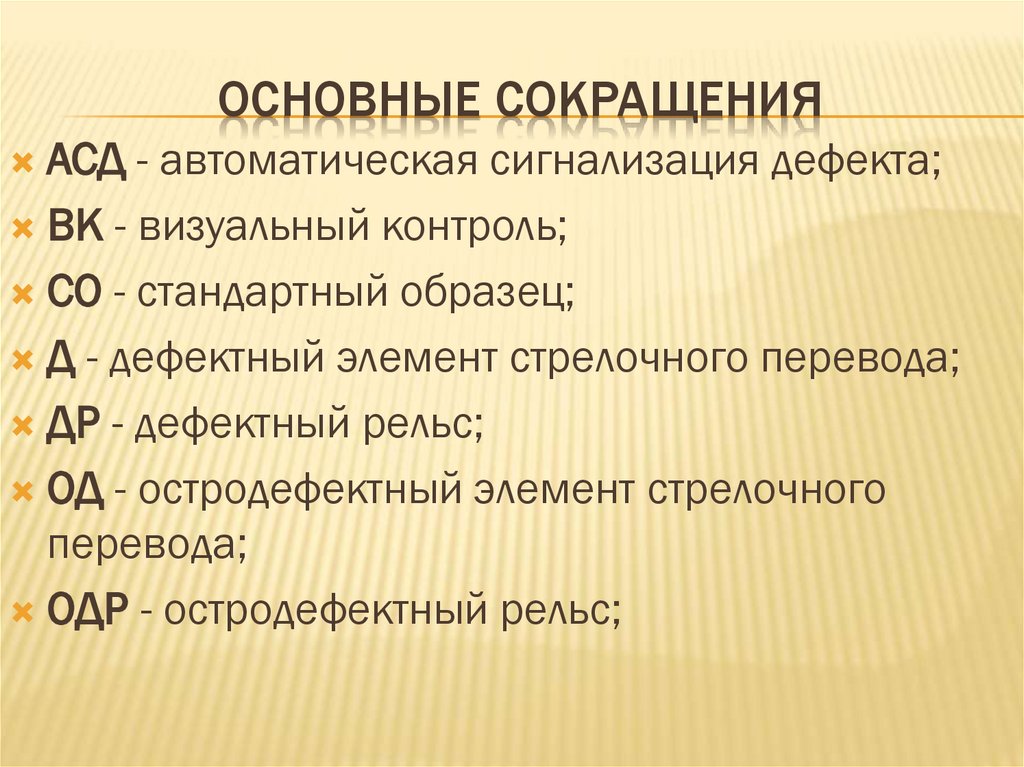

21. Основные сокращения

ОСНОВНЫЕ СОКРАЩЕНИЯ
АСД - автоматическая сигнализация дефекта;
ВК - визуальный контроль;
СО - стандартный образец;
Д - дефектный элемент стрелочного перевода;
ДР - дефектный рельс;
ОД - остродефектный элемент стрелочного
перевода;
ОДР - остродефектный рельс;

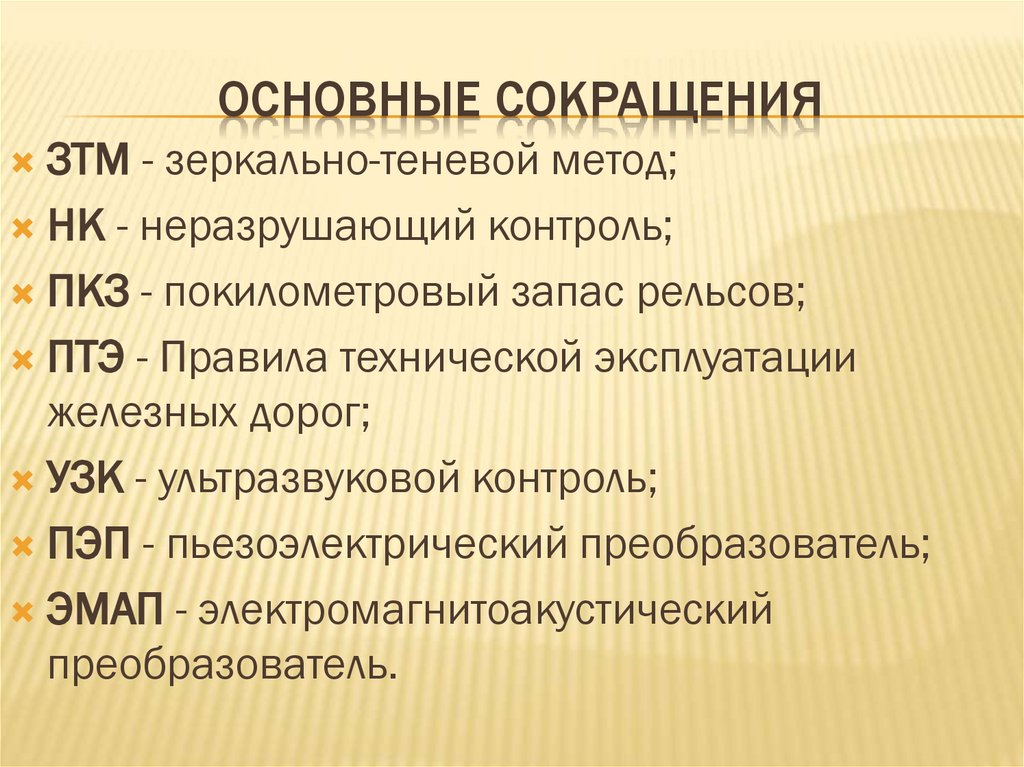

22. Основные сокращения

ОСНОВНЫЕ СОКРАЩЕНИЯ
ЗТМ - зеркально-теневой метод;
НК - неразрушающий контроль;
ПКЗ - покилометровый запас рельсов;
ПТЭ - Правила технической эксплуатации
железных дорог;
УЗК - ультразвуковой контроль;
ПЭП - пьезоэлектрический преобразователь;
ЭМАП - электромагнитоакустический
преобразователь.

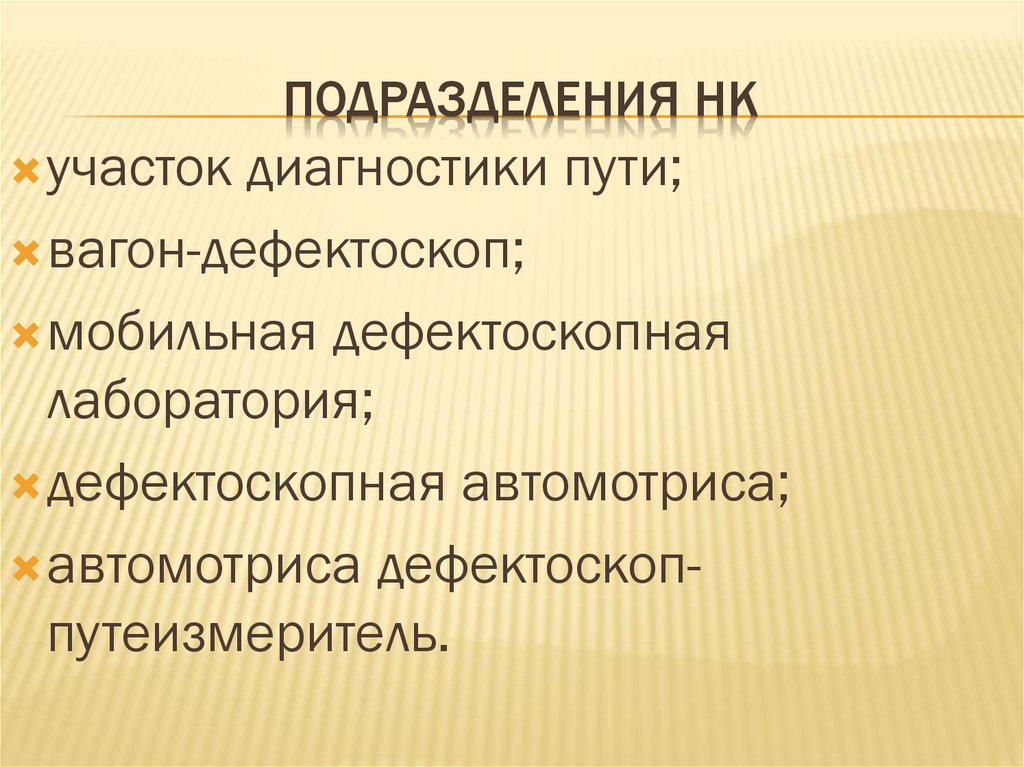

23. Подразделения НК

ПОДРАЗДЕЛЕНИЯ НК
участок диагностики пути;
вагон-дефектоскоп;
мобильная дефектоскопная
лаборатория;
дефектоскопная автомотриса;
автомотриса дефектоскоппутеизмеритель.

24. Основные задачи ЦДМ

ОСНОВНЫЕ ЗАДАЧИ ЦДМ
планирование и организация работы вагонов-
дефектоскопов. Контроль работы вагонов-дефектоскопов
и дефектоскопных автомотрис;
контроль за организацией работы съемных средств НК;
согласование выбора схемы контроля и расчетов
периодичности контроля рельсов, проводимых в
дистанции пути;
оперативный учет и выяснение причин изломов рельсов,
разработка мероприятий по их предотвращению;
сбор, обработка результатов и проведение анализа
работы средств НК рельсов на дороге, разработка
мероприятий по повышению эффективности их
использования и т.д.

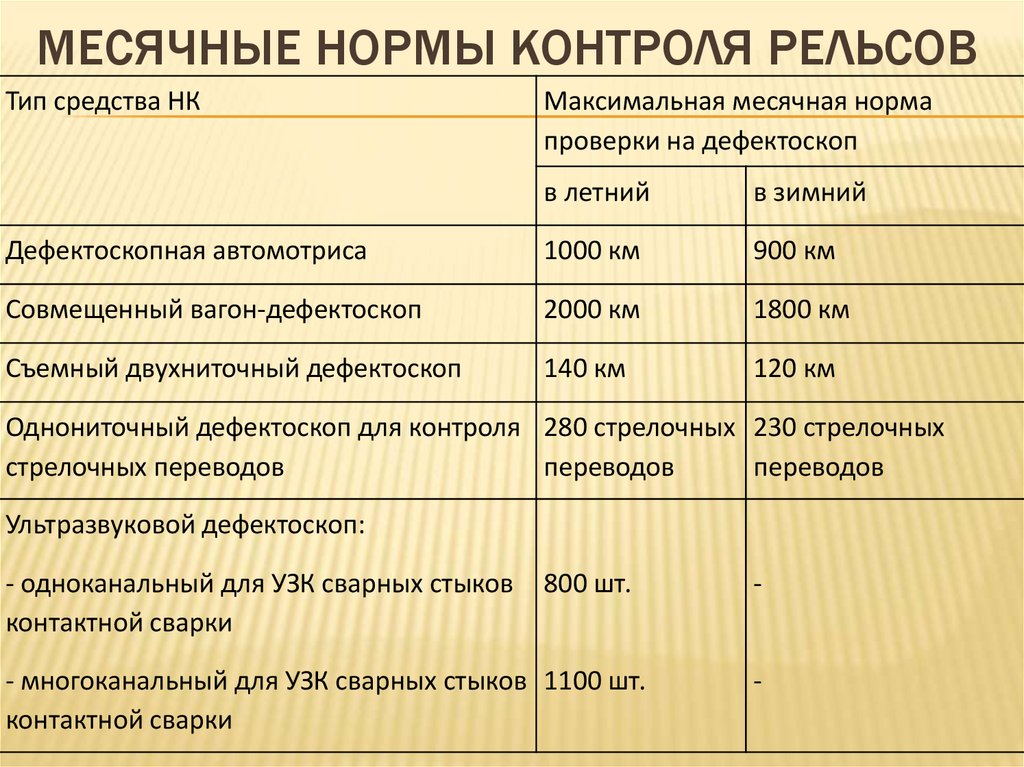

25. Месячные нормы контроля рельсов

МЕСЯЧНЫЕ НОРМЫ КОНТРОЛЯ РЕЛЬСОВ
Тип средства НК
Максимальная месячная норма
проверки на дефектоскоп
в летний
в зимний
Дефектоскопная автомотриса
1000 км
900 км
Совмещенный вагон-дефектоскоп
2000 км
1800 км
Съемный двухниточный дефектоскоп
140 км
120 км
Однониточный дефектоскоп для контроля 280 стрелочных 230 стрелочных
стрелочных переводов
переводов
переводов
Ультразвуковой дефектоскоп:
- одноканальный для УЗК сварных стыков
контактной сварки
800 шт.
-
- многоканальный для УЗК сварных стыков 1100 шт.
контактной сварки
-

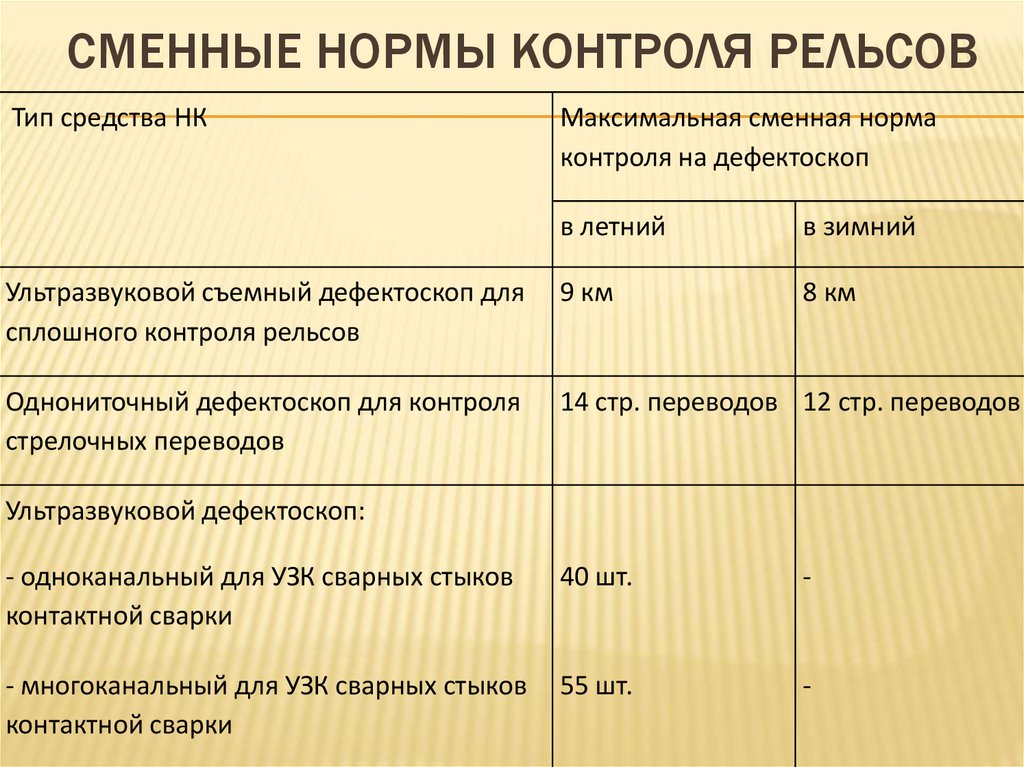

26. Сменные нормы контроля рельсов

СМЕННЫЕ НОРМЫ КОНТРОЛЯ РЕЛЬСОВ
Тип средства НК
Максимальная сменная норма
контроля на дефектоскоп
в летний
в зимний
Ультразвуковой съемный дефектоскоп для
сплошного контроля рельсов
9 км
8 км
Однониточный дефектоскоп для контроля
стрелочных переводов
14 стр. переводов 12 стр. переводов
Ультразвуковой дефектоскоп:
- одноканальный для УЗК сварных стыков
контактной сварки
40 шт.
-
- многоканальный для УЗК сварных стыков
контактной сварки
55 шт.
-

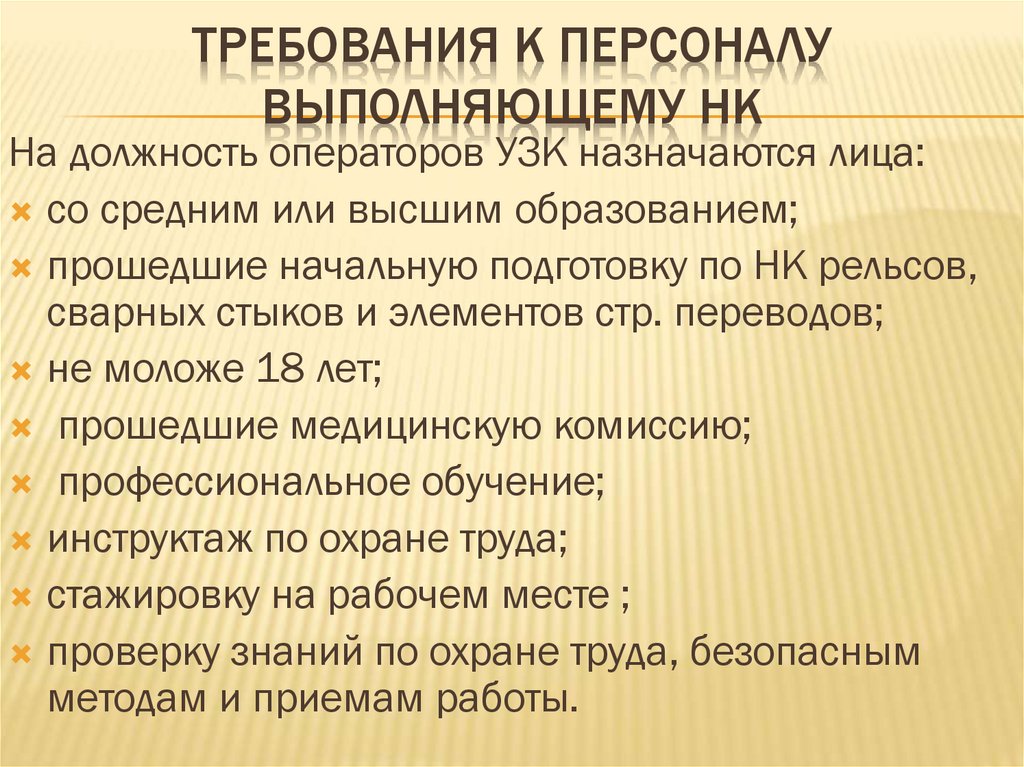

27. Требования к персоналу выполняющему нк

ТРЕБОВАНИЯ К ПЕРСОНАЛУ
ВЫПОЛНЯЮЩЕМУ НК
На должность операторов УЗК назначаются лица:
со средним или высшим образованием;
прошедшие начальную подготовку по НК рельсов,
сварных стыков и элементов стр. переводов;
не моложе 18 лет;
прошедшие медицинскую комиссию;
профессиональное обучение;
инструктаж по охране труда;
стажировку на рабочем месте ;
проверку знаний по охране труда, безопасным
методам и приемам работы.
