э.м.колеб

1.

2.

ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ –
ПЕРИОДИЧЕСКИЕ
ИЛИ ПОЧТИ
ПЕРИОДИЧЕСКИЕ
ИЗМЕНЕНИЯ ЗАРЯДА,
СИЛЫ ТОКА ИЛИ
НАПРЯЖЕНИЯ.

3.

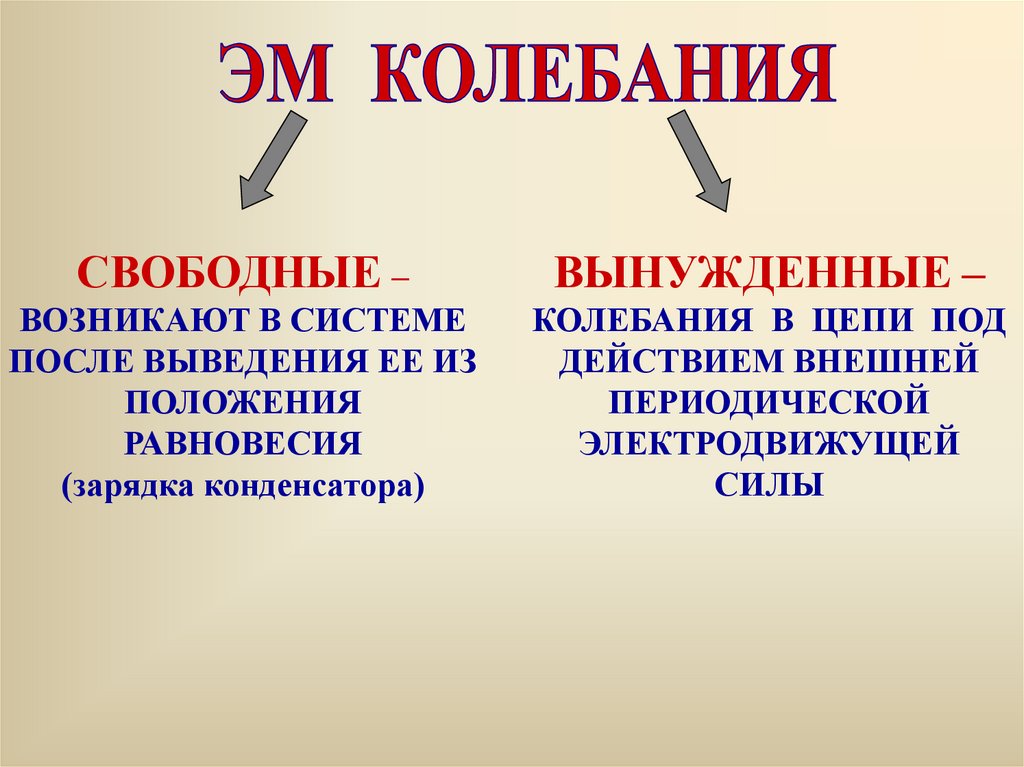

СВОБОДНЫЕ –
ВЫНУЖДЕННЫЕ –
ВОЗНИКАЮТ В СИСТЕМЕ
ПОСЛЕ ВЫВЕДЕНИЯ ЕЕ ИЗ
ПОЛОЖЕНИЯ
РАВНОВЕСИЯ
(зарядка конденсатора)
КОЛЕБАНИЯ В ЦЕПИ ПОД
ДЕЙСТВИЕМ ВНЕШНЕЙ
ПЕРИОДИЧЕСКОЙ
ЭЛЕКТРОДВИЖУЩЕЙ
СИЛЫ

4.

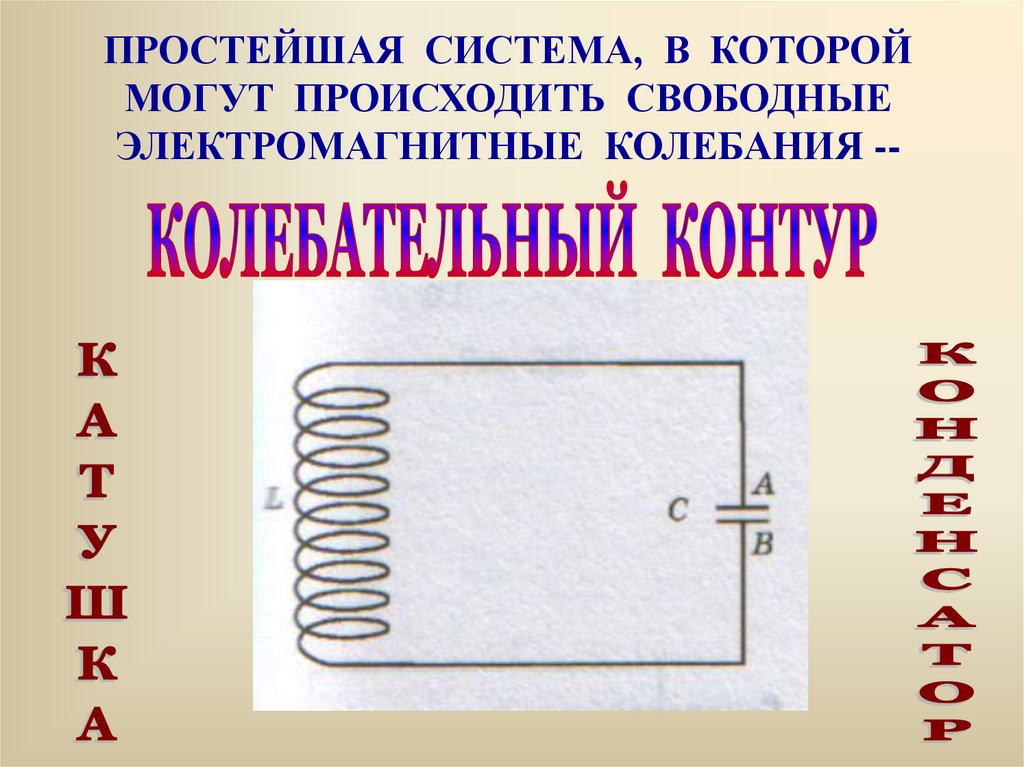

ПРОСТЕЙШАЯ СИСТЕМА, В КОТОРОЙ
МОГУТ ПРОИСХОДИТЬ СВОБОДНЫЕ
ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ --

5.

6. Свободные и вынужденные электромагнитные колебания. Колебательный контур. Период свободных электромагнитных колебаний.

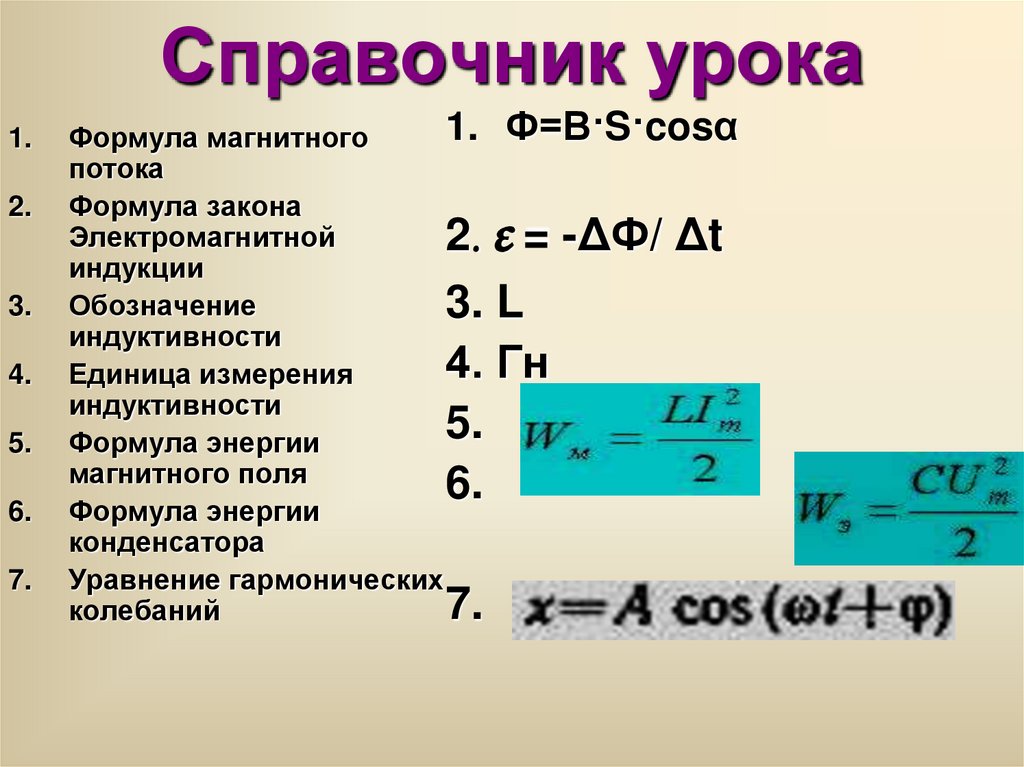

7. Справочник урока

1.
2.
3.
4.
5.
6.
7.
1. Ф=В·S·cosα
Формула магнитного
потока
Формула закона
Электромагнитной
2. = -ΔФ/ Δt
индукции
Обозначение
3. L
индуктивности
4. Гн
Единица измерения
индуктивности
5.
Формула энергии
магнитного поля
Формула энергии
конденсатора
Уравнение гармонических
7.
колебаний
ε
6.

8.

Электромагнитные
колебанияпериодические или почти
периодические
изменения заряда, силы
тока, напряжения

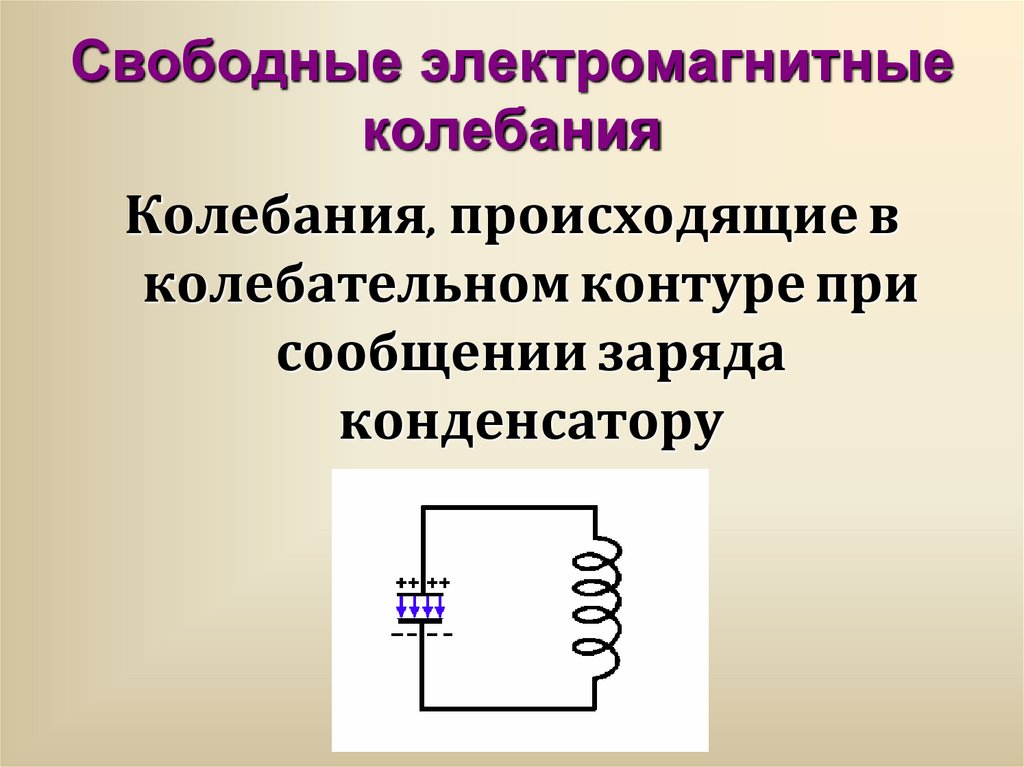

9. Свободные электромагнитные колебания

Колебания, происходящие в
колебательном контуре при
сообщении заряда
конденсатору

10.

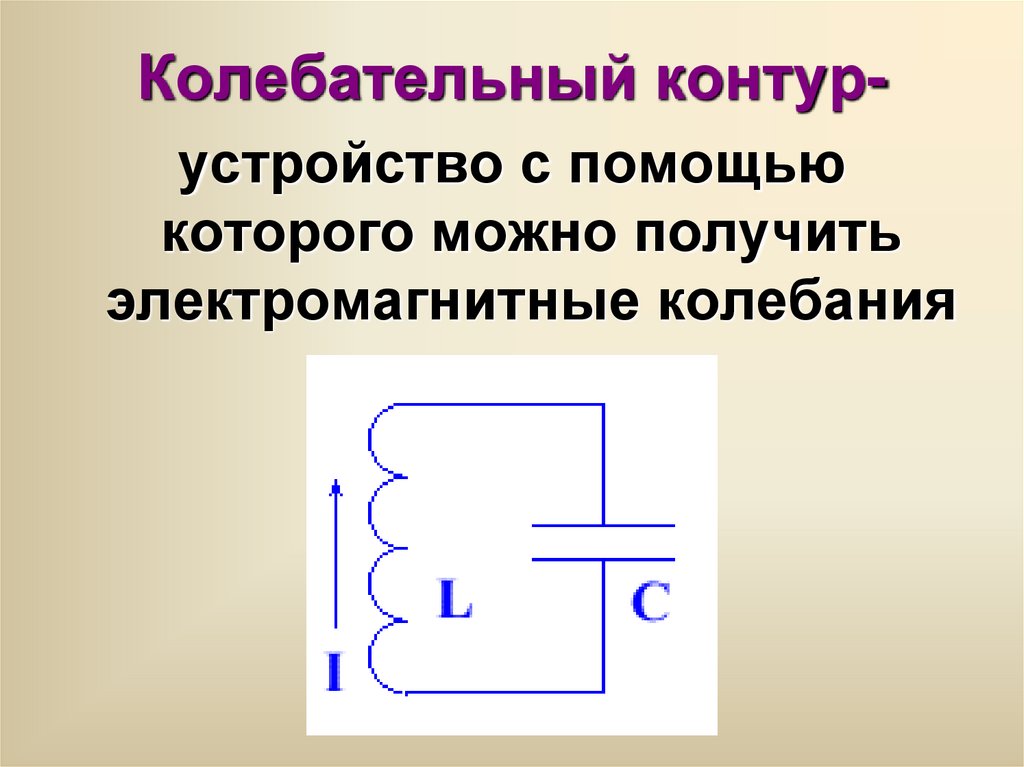

Колебательный контурустройство с помощью
которого можно получить
электромагнитные колебания

11.

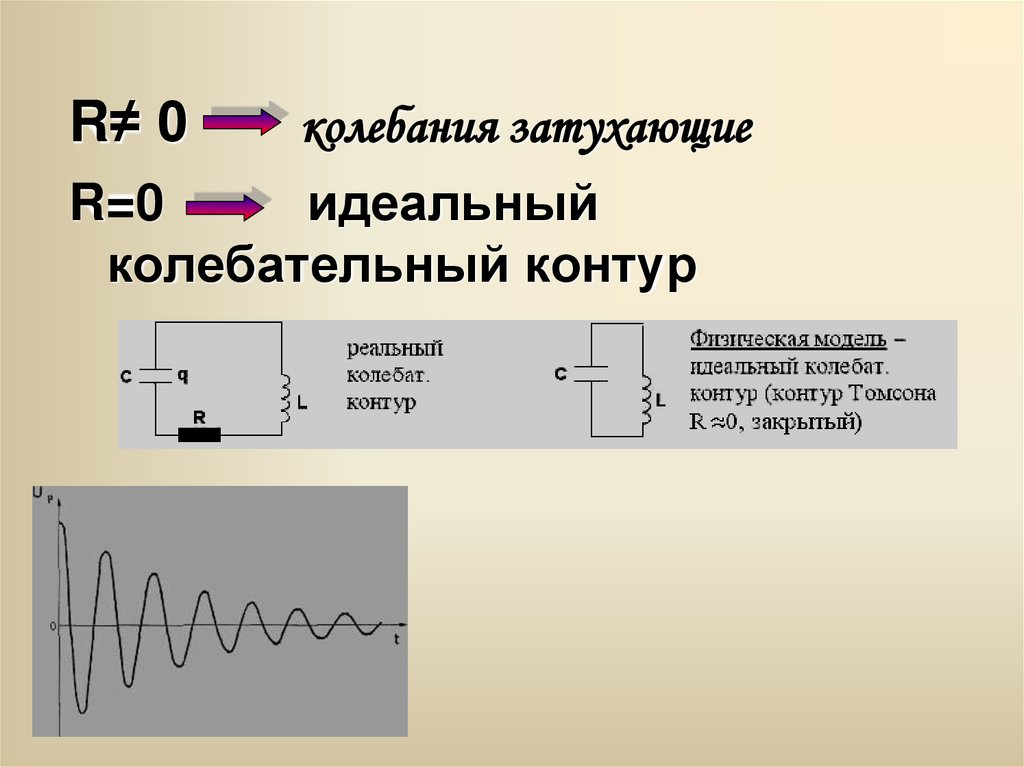

R≠ 0
колебания затухающие
R=0
идеальный
колебательный контур

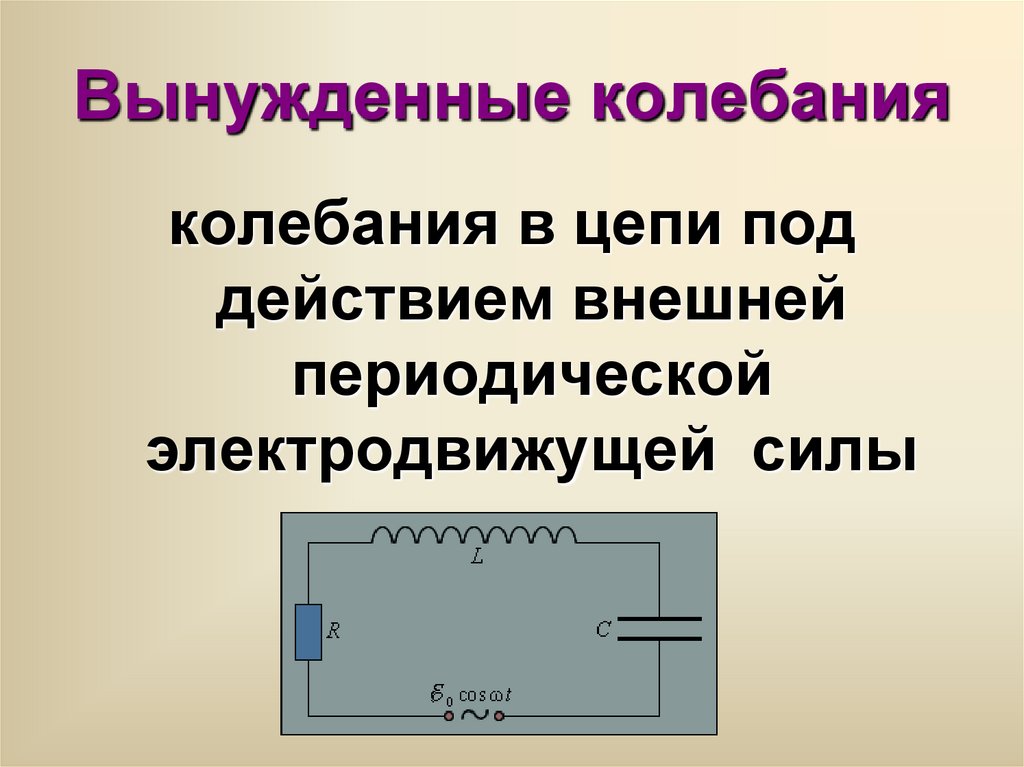

12. Вынужденные колебания

колебания в цепи под
действием внешней
периодической
электродвижущей силы

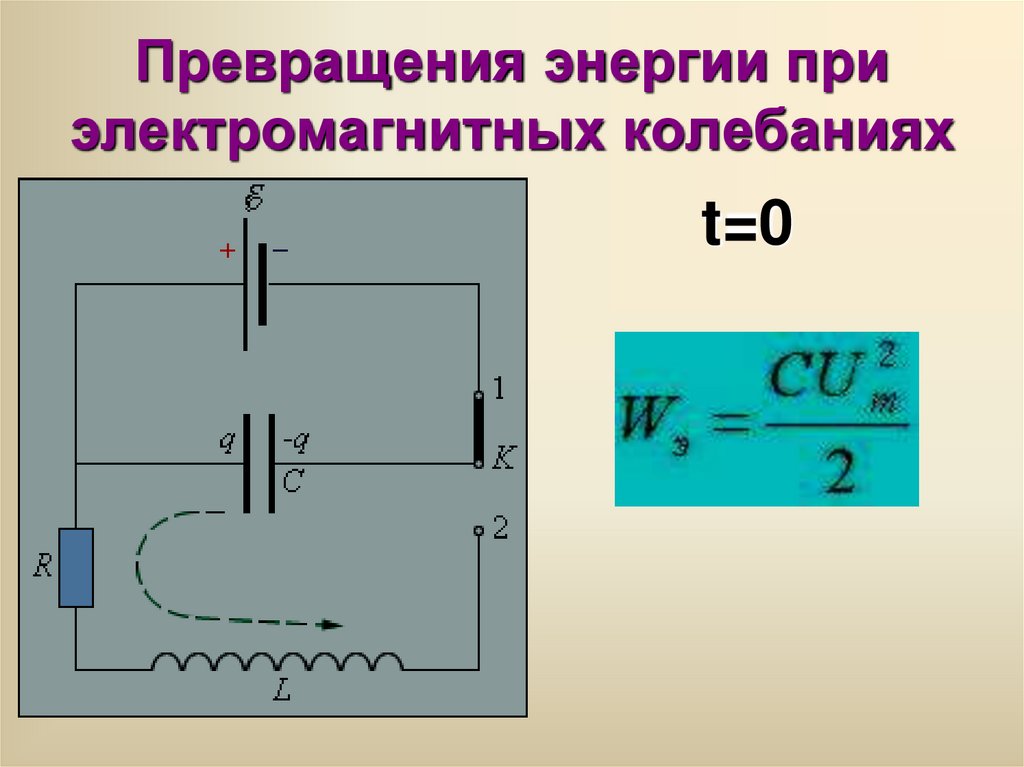

13. Превращения энергии при электромагнитных колебаниях

t=0

14.

t=1/8T
t=1/4T

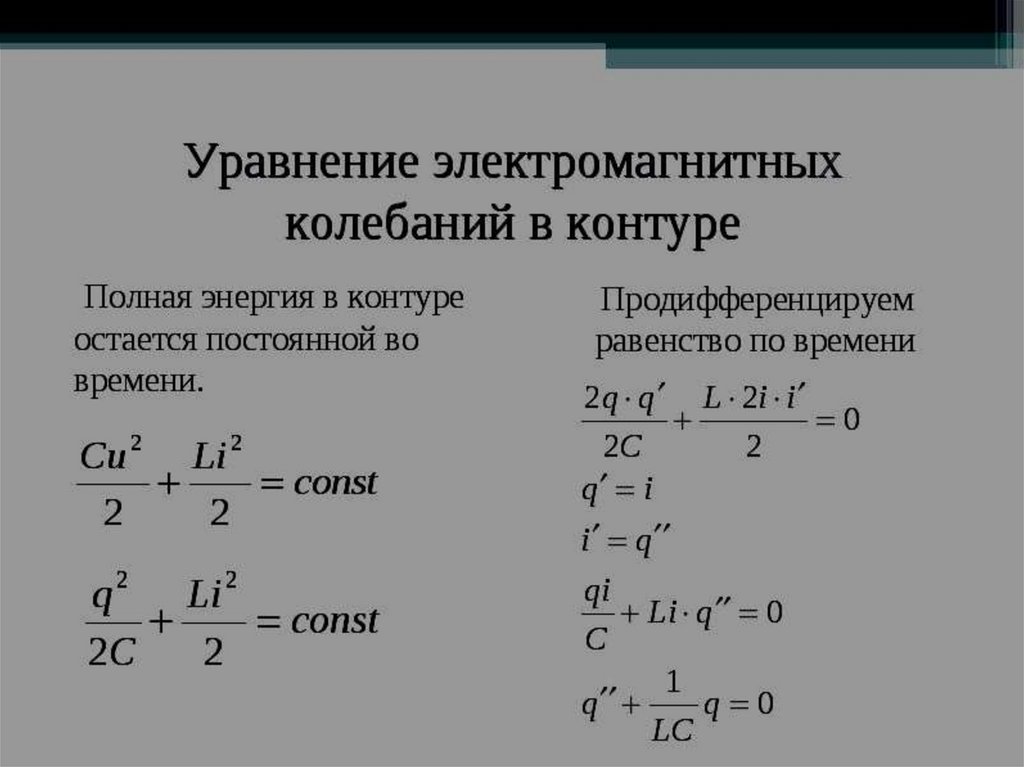

15. Уравнение колебаний идеального колебательного контура

16.

Электромагнитные колебания-
гармонические

17.

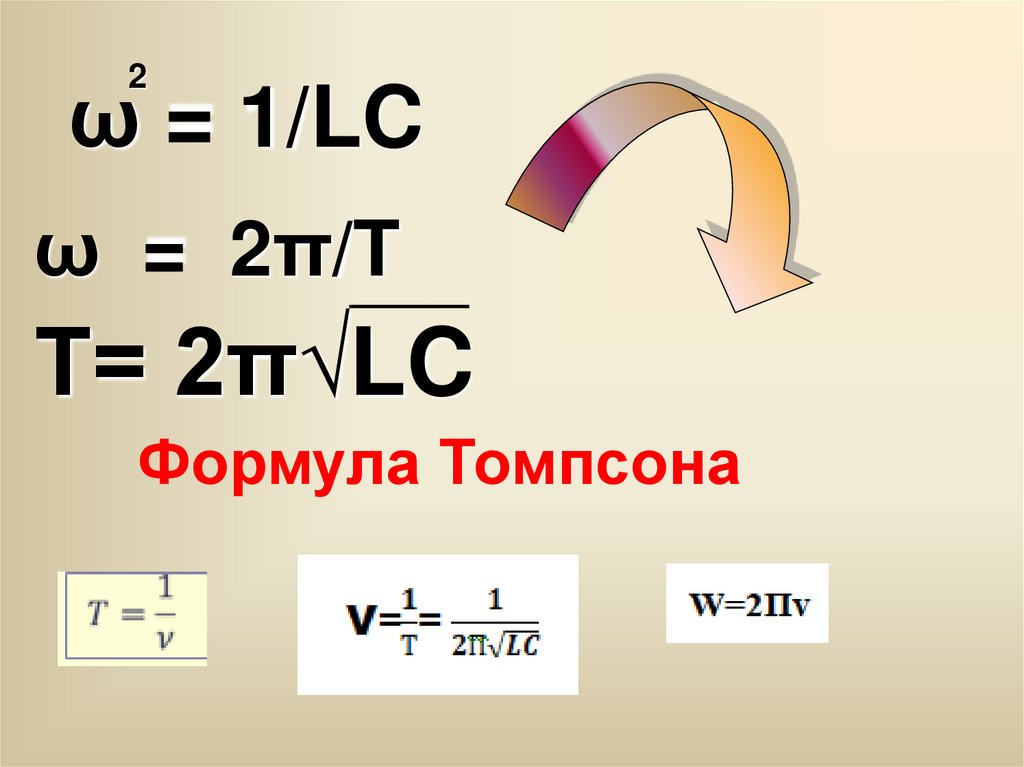

2
ω = 1/LC
ω = 2π/T
Т= 2π√LC
Формула Томпсона

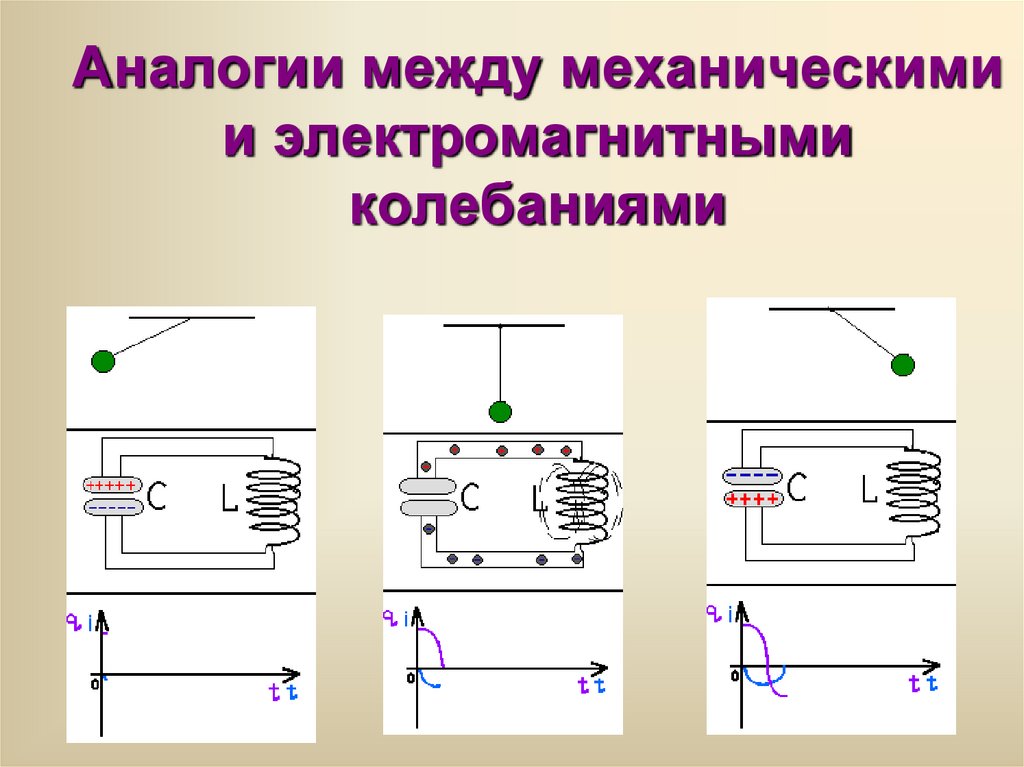

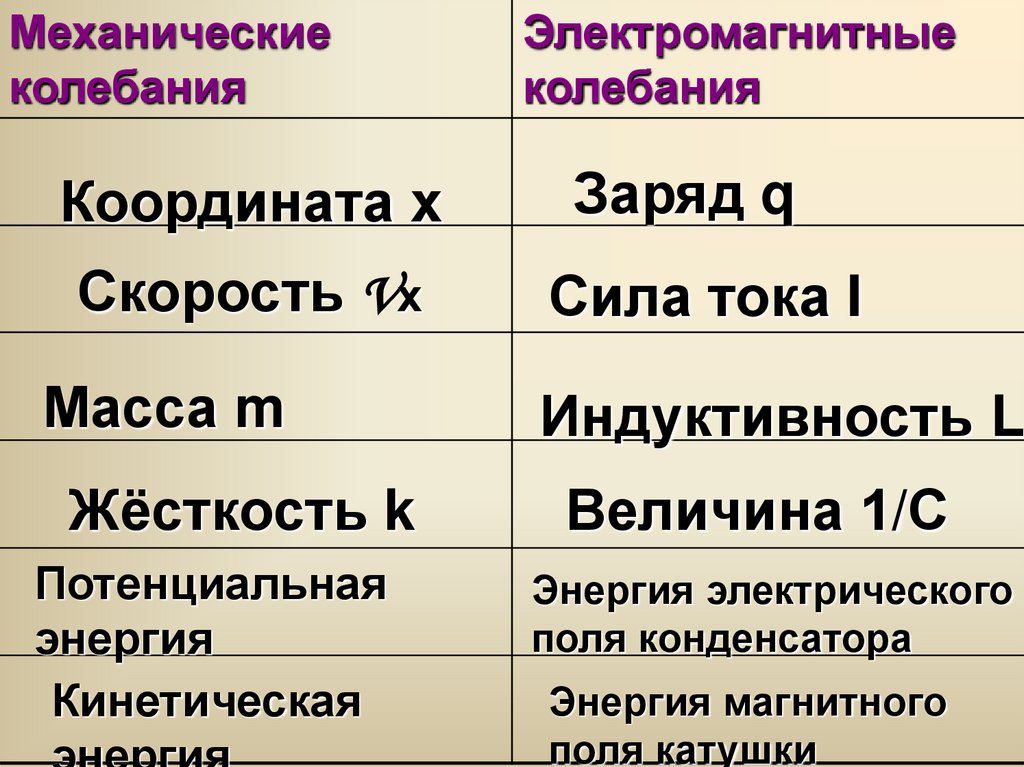

18. Аналогии между механическими и электромагнитными колебаниями

19.

Механические
колебания
Электромагнитные
колебания
Координата х
Заряд q
Скорость Vх
Сила тока I
Масса m
Индуктивность L
Жёсткость k
Величина 1/С
Потенциальная
энергия
Кинетическая
Энергия электрического
поля конденсатора
Энергия магнитного
поля катушки
