Мотор_Мартынов

1.

ЛАБОРАТОРНАЯ УСТАНОВКА
ДЛЯ ИССЛЕДОВАНИЯ
НЕУСТОЙЧИВЫХ РЕЖИМОВ
ЦЕНТРОБЕЖНОГО
КОМПРЕССОРА
И ВИБРАЦИЙ ТРД
Мартынов С.И., студент,
Чумаченко Д.Л., аспирант

2.

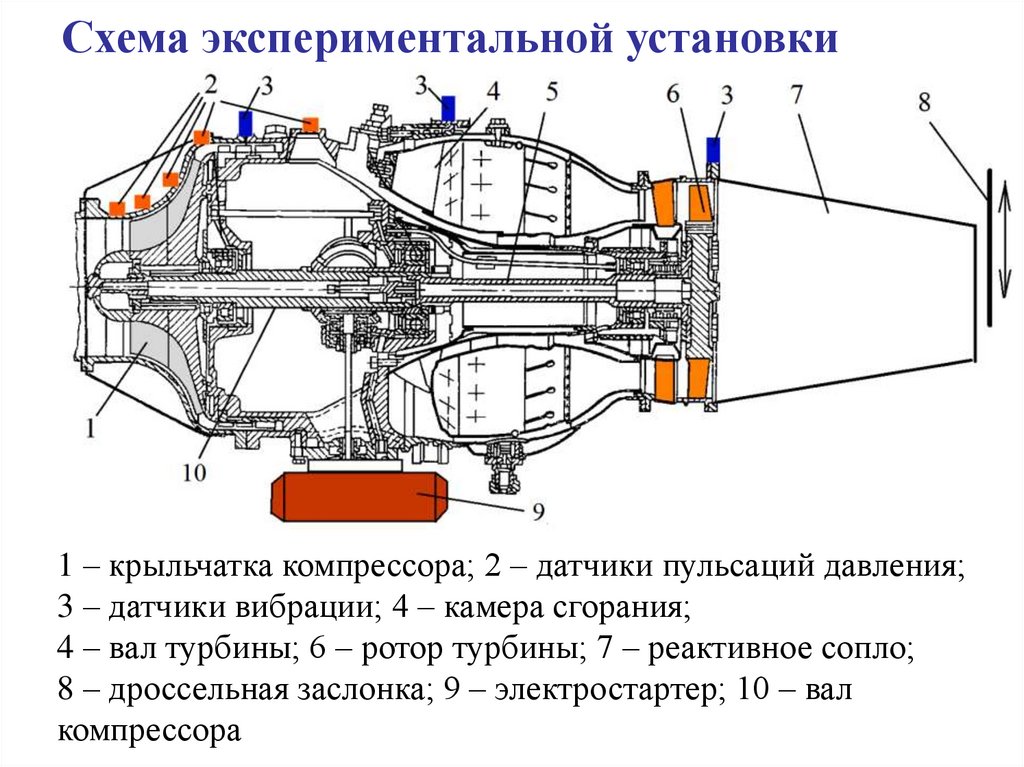

Схема экспериментальной установки
1 – крыльчатка компрессора; 2 – датчики пульсаций давления;
3 – датчики вибрации; 4 – камера сгорания;
4 – вал турбины; 6 – ротор турбины; 7 – реактивное сопло;
8 – дроссельная заслонка; 9 – электростартер; 10 – вал
компрессора

3.

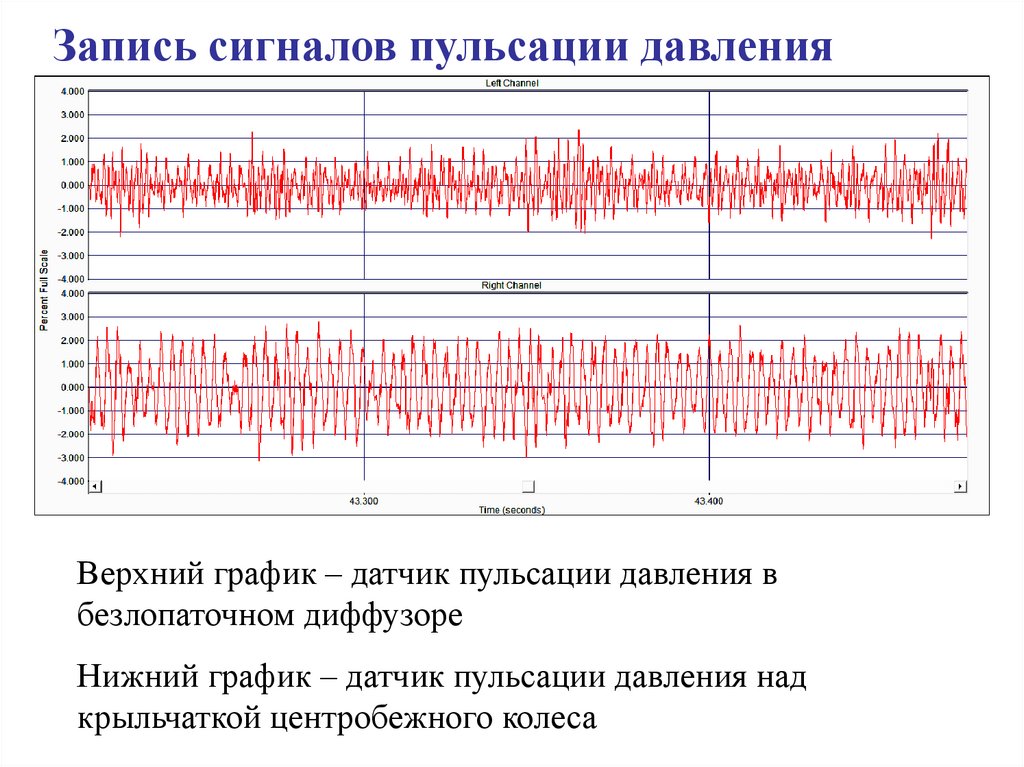

Запись сигналов пульсации давления
Верхний график – датчик пульсации давления в
безлопаточном диффузоре
Нижний график – датчик пульсации давления над
крыльчаткой центробежного колеса

4.

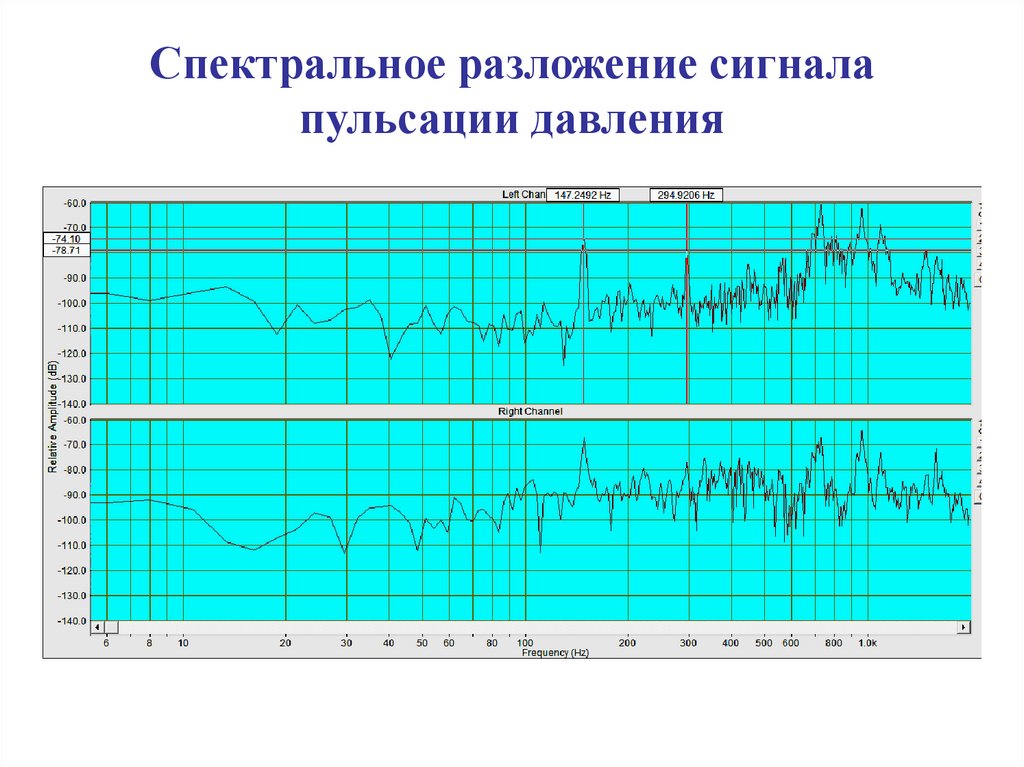

Спектральное разложение сигнала
пульсации давления

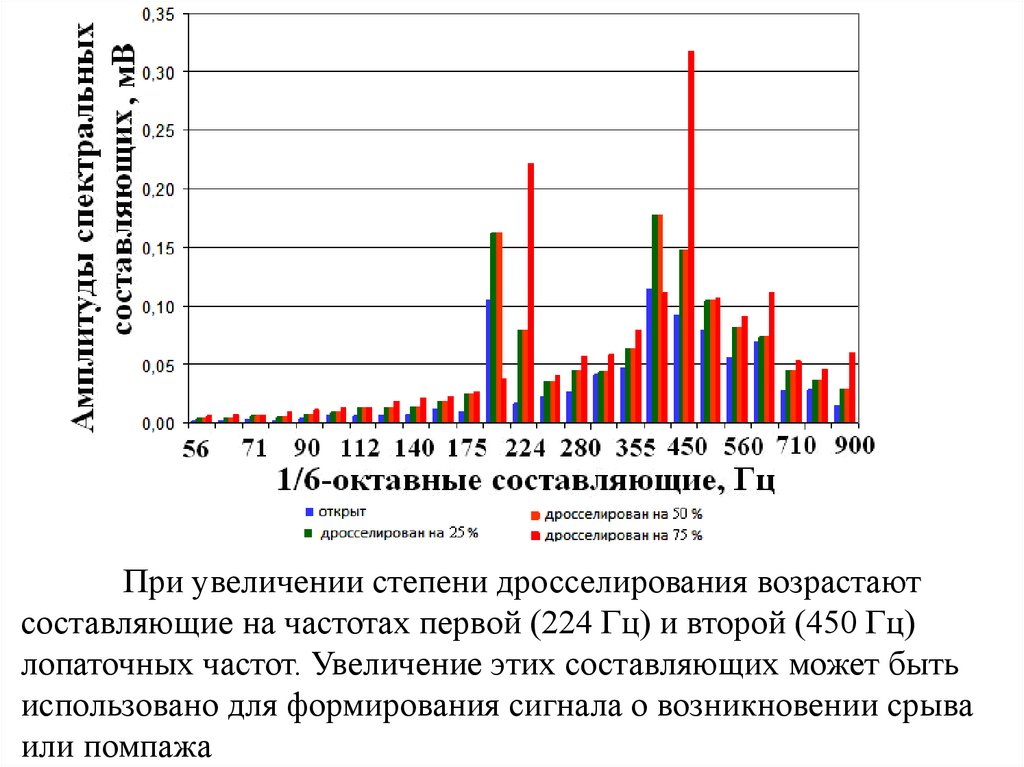

5.

При увеличении степени дросселирования возрастают
составляющие на частотах первой (224 Гц) и второй (450 Гц)
лопаточных частот. Увеличение этих составляющих может быть
использовано для формирования сигнала о возникновении срыва
или помпажа

6.

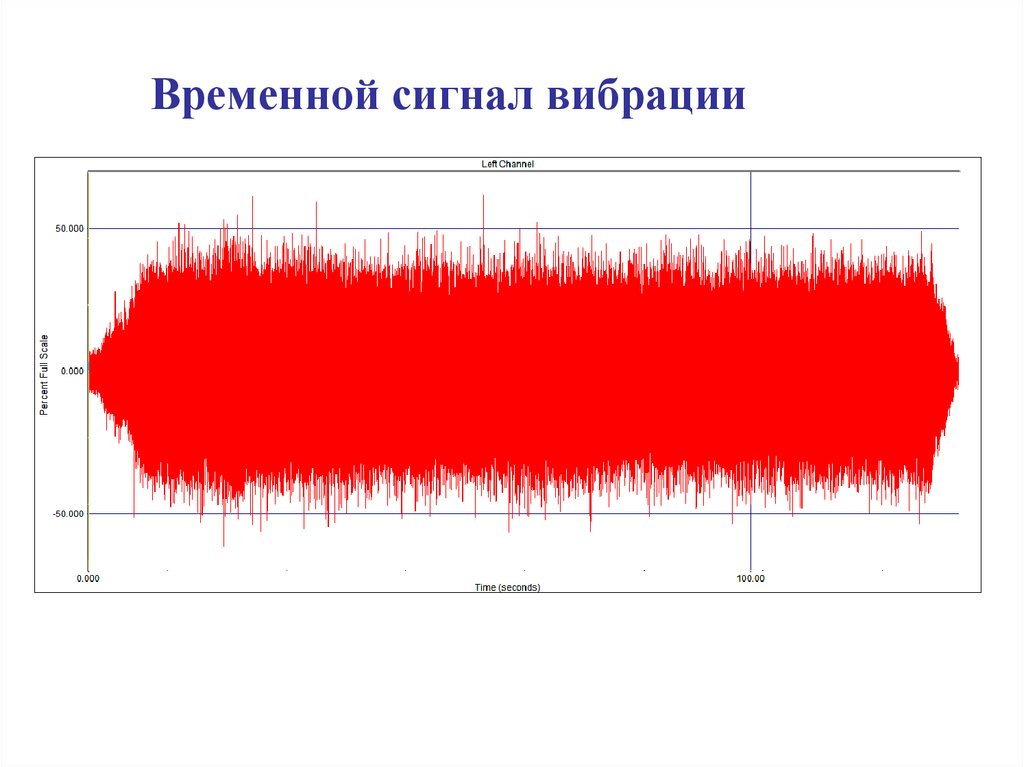

Временной сигнал вибрации

7.

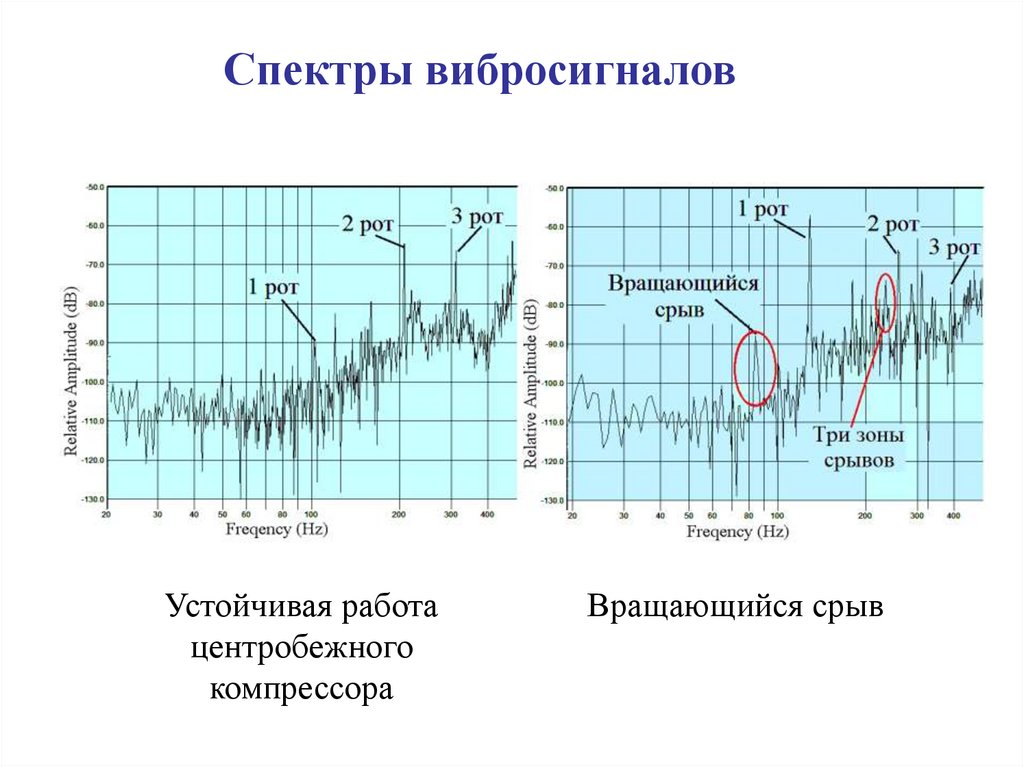

Спектры вибросигналов
Устойчивая работа
центробежного
компрессора
Вращающийся срыв

8.

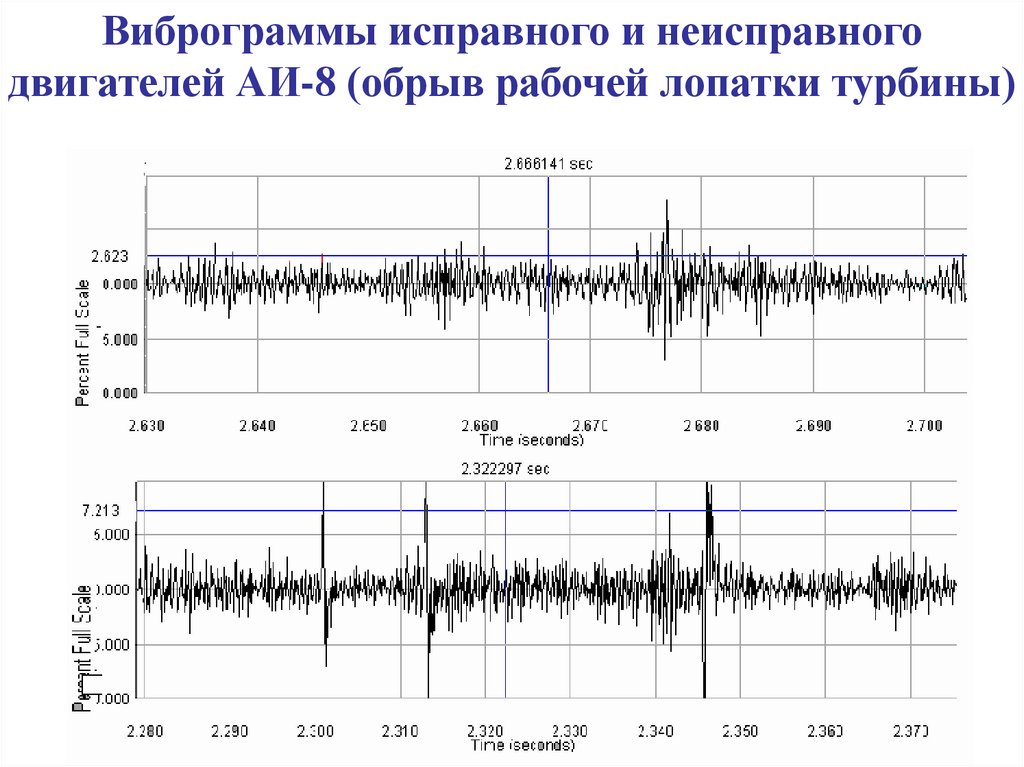

Виброграммы исправного и неисправного
двигателей АИ-8 (обрыв рабочей лопатки турбины)

9.

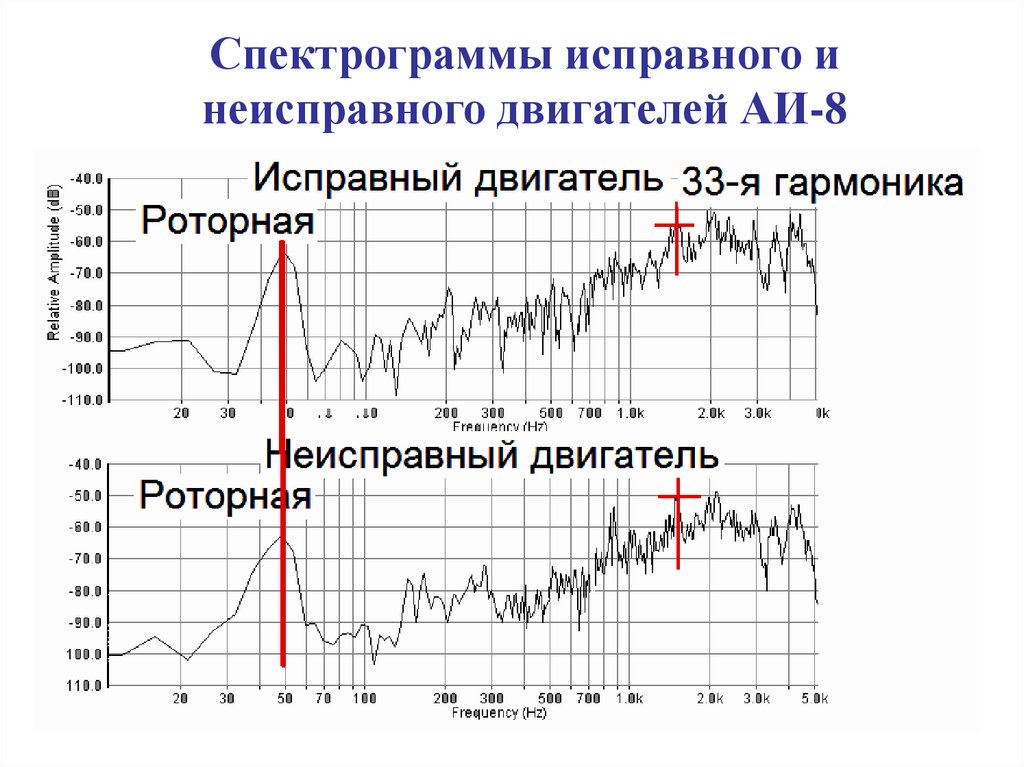

Спектрограммы исправного и
неисправного двигателей АИ-8
