Гальванические элементы

1. Электрохимия

Гальванические элементы
1

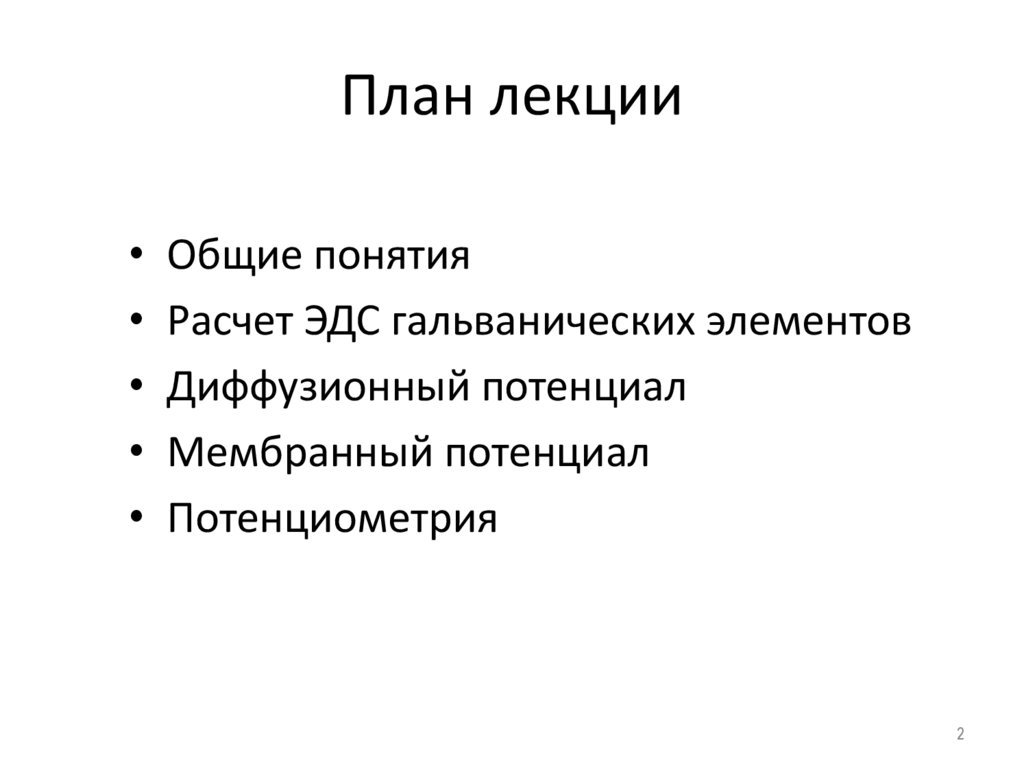

2. План лекции

• Общие понятия
• Расчет ЭДС гальванических элементов
• Диффузионный потенциал
• Мембранный потенциал
• Потенциометрия
2

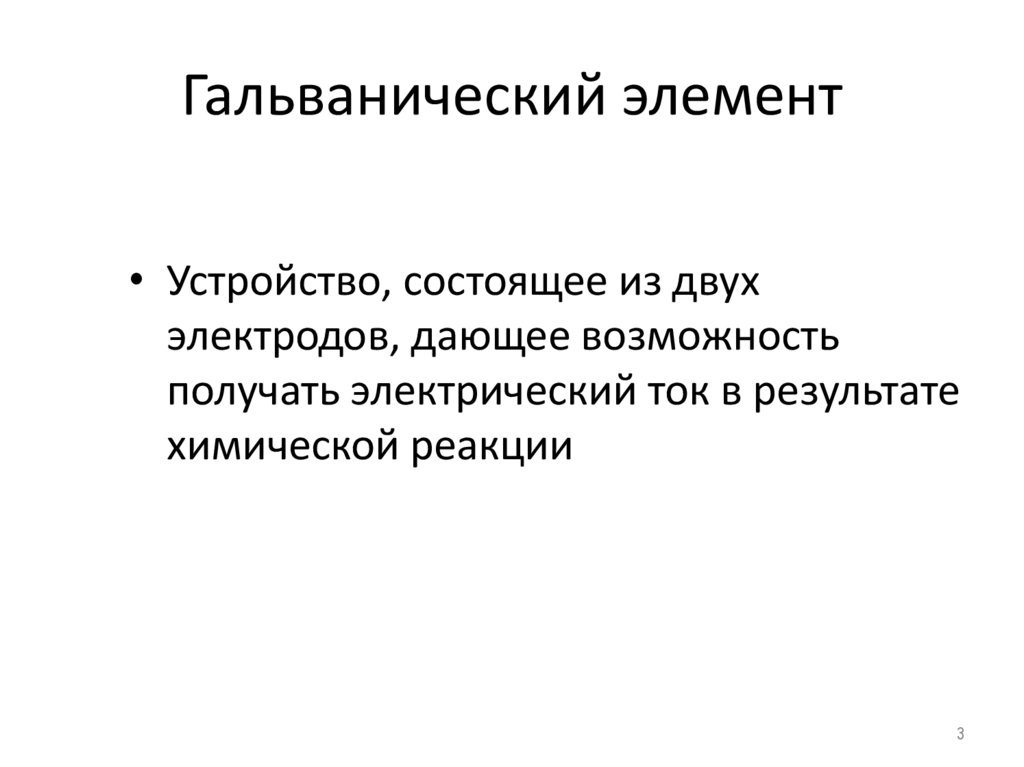

3. Гальванический элемент

• Устройство, состоящее из двух
электродов, дающее возможность
получать электрический ток в результате
химической реакции
3

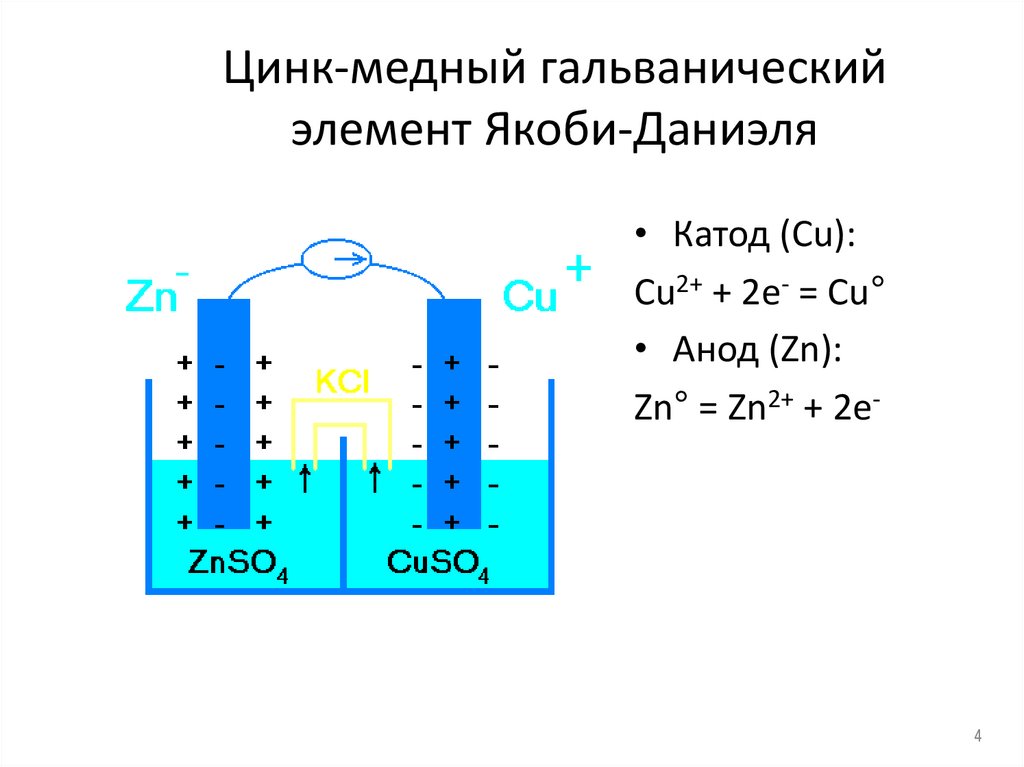

4. Цинк-медный гальванический элемент Якоби-Даниэля

• Катод (Сu):
Cu2+ + 2e- = Cu°
• Анод (Zn):
Zn° = Zn2+ + 2e-
4

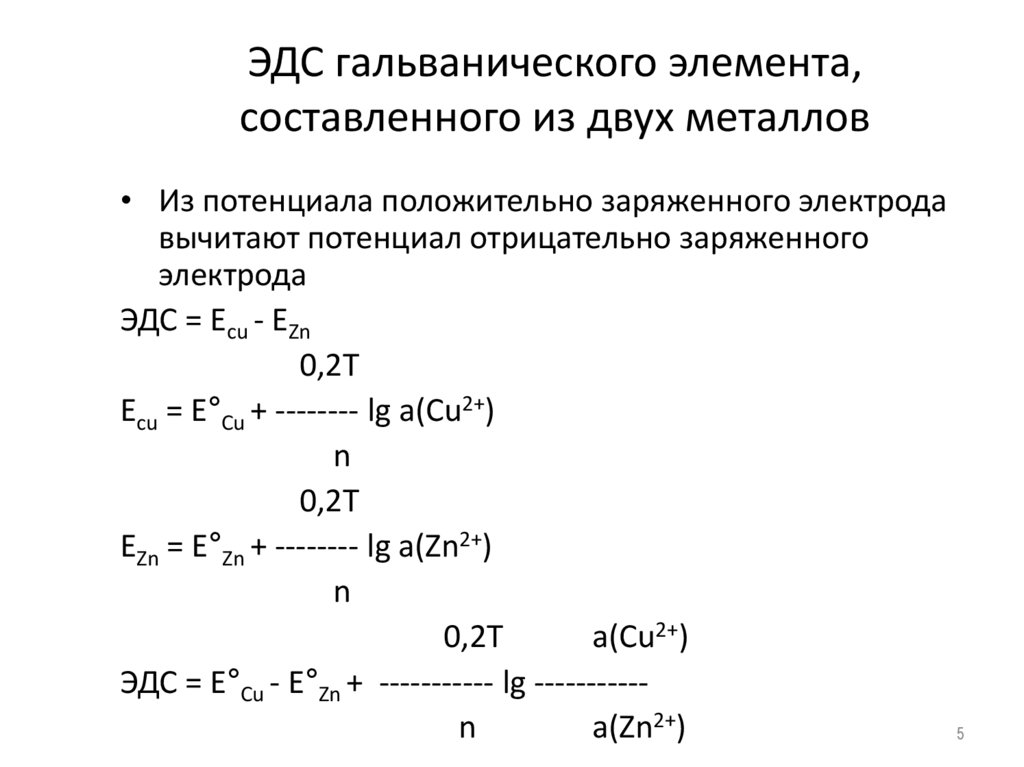

5. ЭДС гальванического элемента, составленного из двух металлов

• Из потенциала положительно заряженного электрода
вычитают потенциал отрицательно заряженного
электрода
ЭДС = Еcu - ЕZn
0,2T
Еcu = E°Cu + -------- lg a(Cu2+)
n
0,2T
ЕZn = E°Zn + -------- lg a(Zn2+)
n
0,2T
a(Cu2+)
ЭДС = E°Cu - E°Zn + ----------- lg ----------n
a(Zn2+)
5

6.

ЭДС зависит от:
• Положения металлов в ряду напряжений
• Соотношения ионов взятых растворов
6

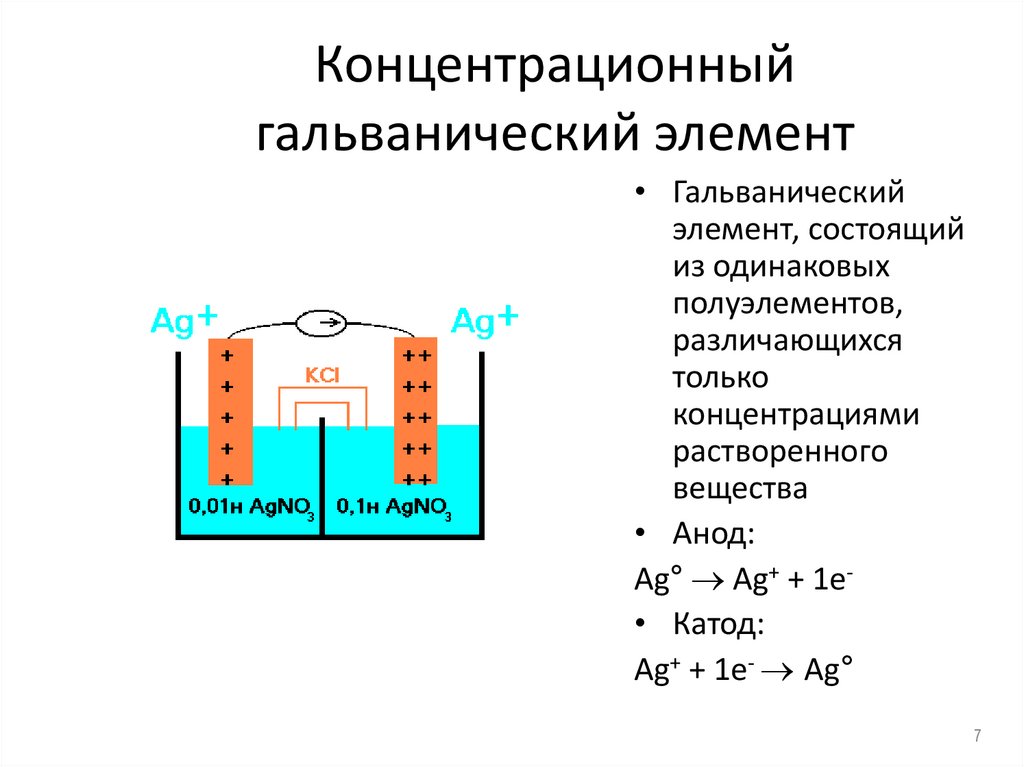

7. Концентрационный гальванический элемент

• Гальванический
элемент, состоящий
из одинаковых
полуэлементов,
различающихся
только
концентрациями
растворенного
вещества
• Анод:
Ag° Ag+ + 1e• Катод:
Ag+ + 1e- Ag°
7

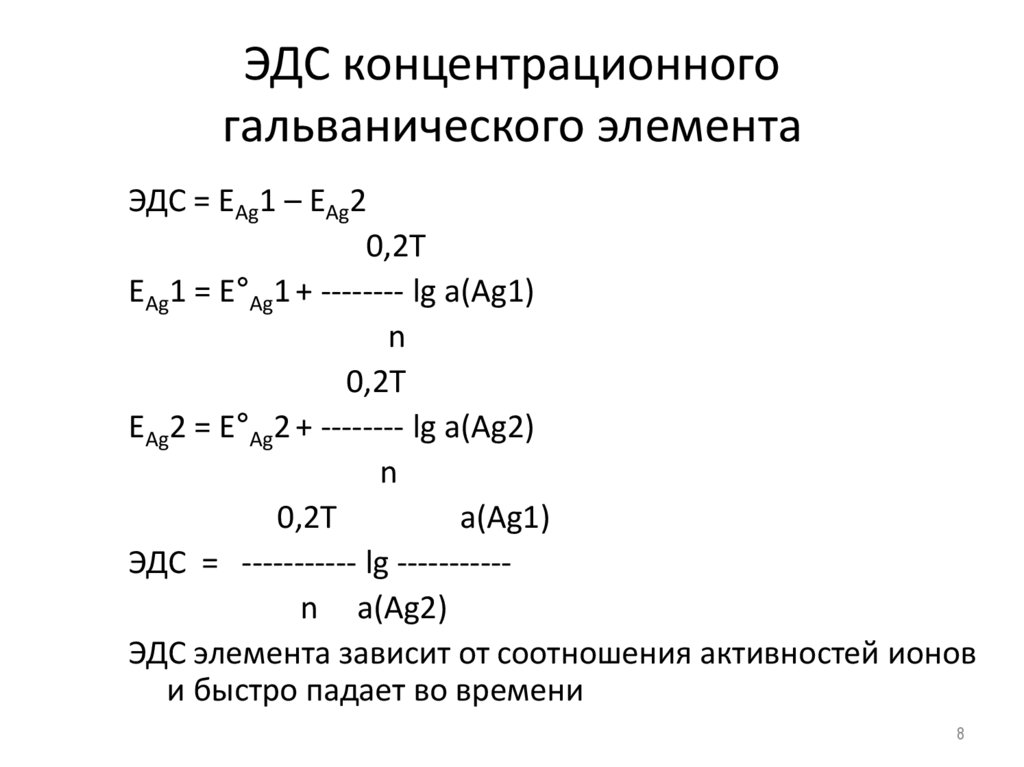

8. ЭДC концентрационного гальванического элемента

ЭДС = ЕAg1 – EAg2
0,2T
ЕAg1 = E°Ag1 + -------- lg a(Ag1)
n
0,2T
ЕAg2 = E°Ag2 + -------- lg a(Ag2)
n
0,2T
a(Ag1)
ЭДС = ----------- lg ----------n a(Ag2)
ЭДС элемента зависит от соотношения активностей ионов
и быстро падает во времени
8

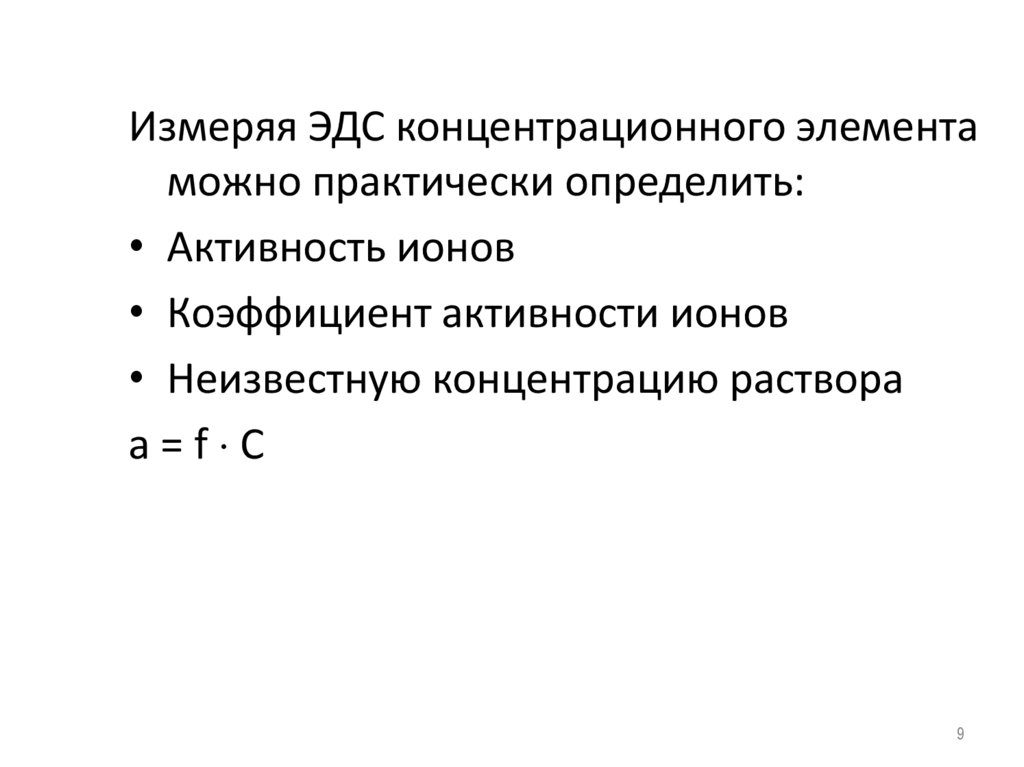

9.

Измеряя ЭДС концентрационного элемента
можно практически определить:
• Активность ионов
• Коэффициент активности ионов
• Неизвестную концентрацию раствора
а=f C
9

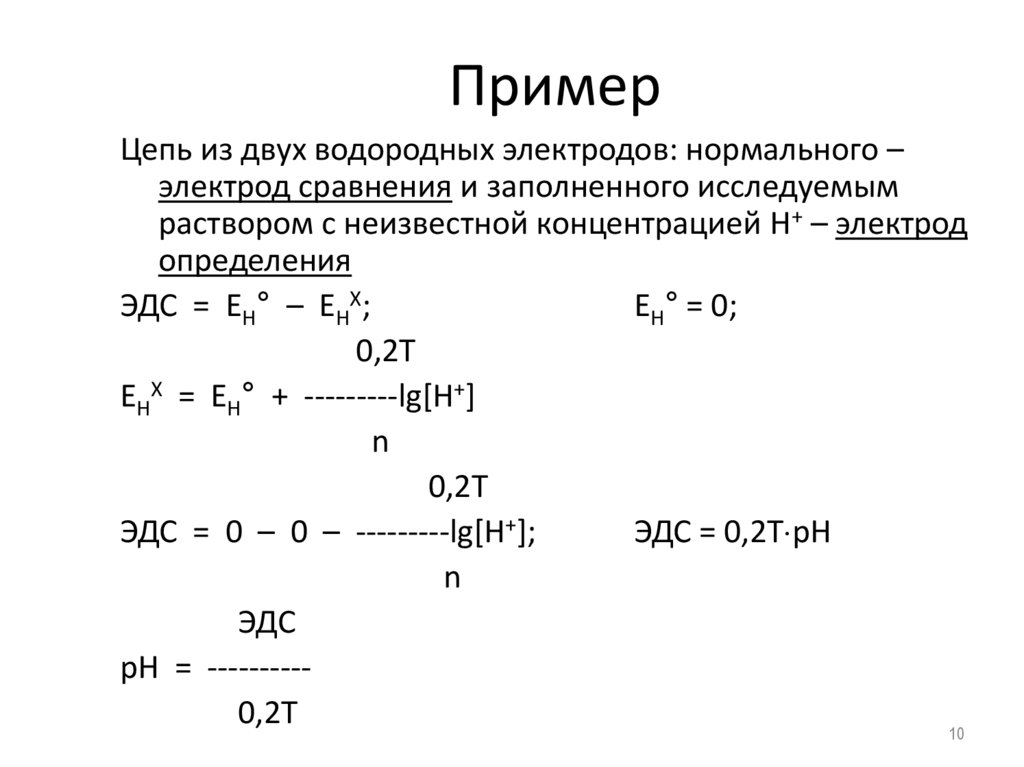

10. Пример

Цепь из двух водородных электродов: нормального –
электрод сравнения и заполненного исследуемым
раствором с неизвестной концентрацией Н+ – электрод
определения
ЭДС = ЕН° – ЕНХ;
ЕН° = 0;
0,2Т
ЕНХ = ЕН° + ---------lg[H+]
n
0,2Т
ЭДС = 0 – 0 – ---------lg[H+];
ЭДС = 0,2Т рН
n
ЭДС
рН = ---------0,2Т
10

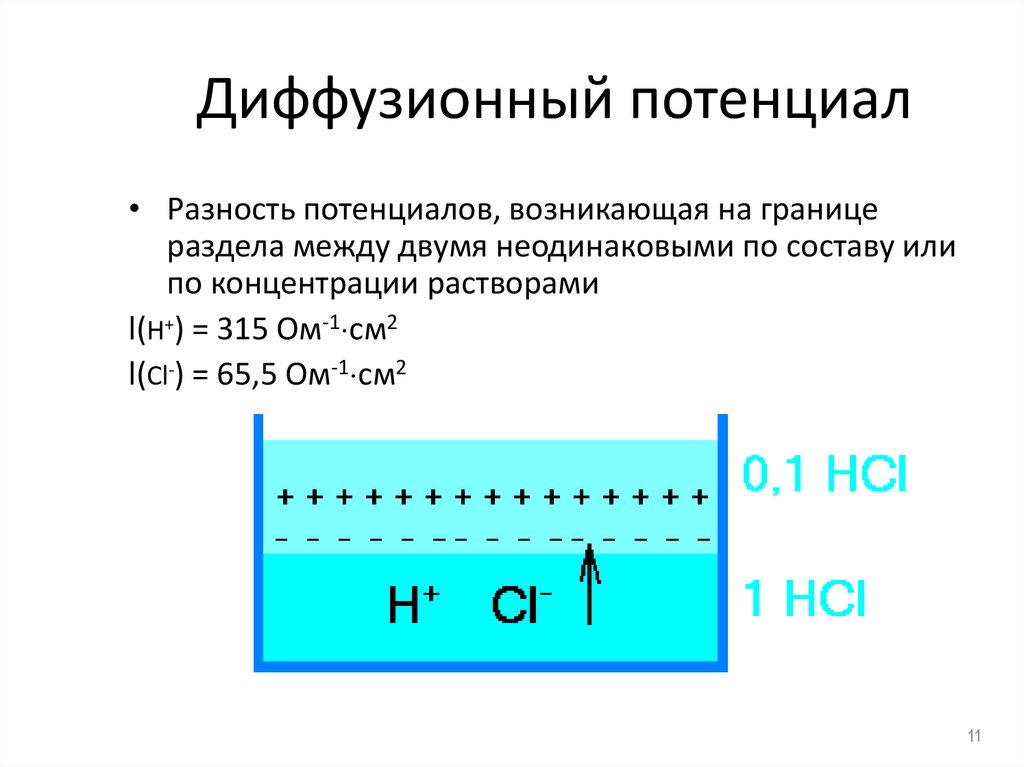

11. Диффузионный потенциал

• Разность потенциалов, возникающая на границе
раздела между двумя неодинаковыми по составу или
по концентрации растворами
l(H+) = 315 Ом-1 см2
l(Cl-) = 65,5 Ом-1 см2
11

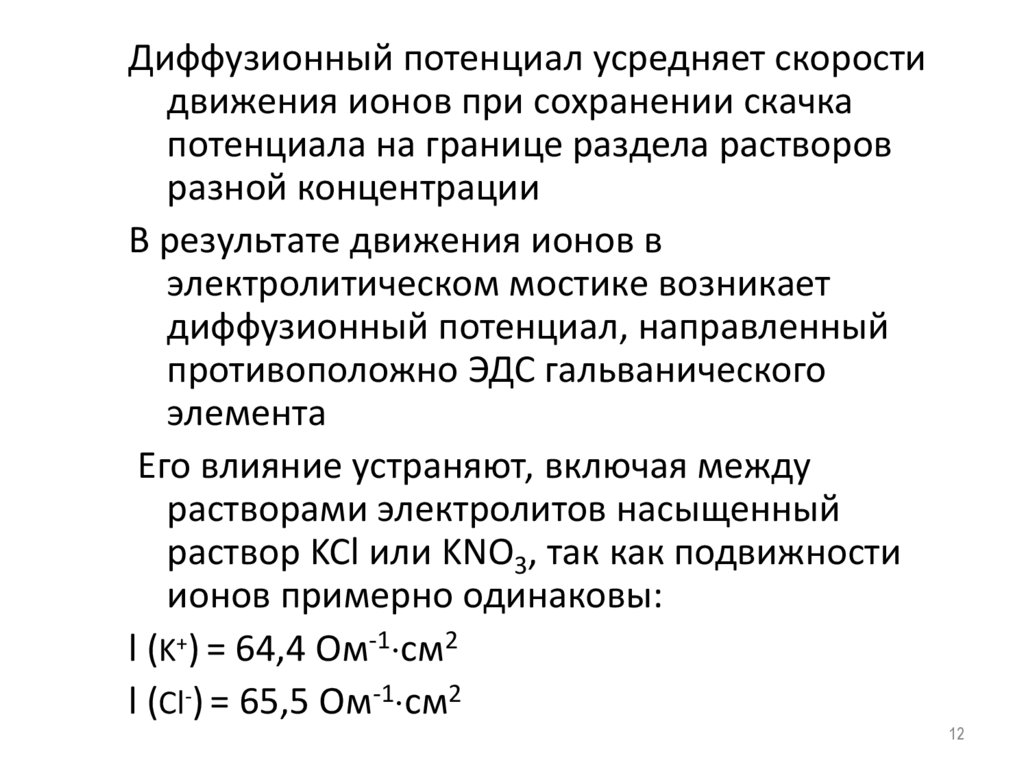

12.

Диффузионный потенциал усредняет скорости
движения ионов при сохранении скачка
потенциала на границе раздела растворов
разной концентрации
В результате движения ионов в
электролитическом мостике возникает
диффузионный потенциал, направленный
противоположно ЭДС гальванического
элемента
Его влияние устраняют, включая между
растворами электролитов насыщенный
раствор KCl или KNO3, так как подвижности
ионов примерно одинаковы:
l (K+) = 64,4 Ом-1 см2
l (Cl-) = 65,5 Ом-1 см2
12

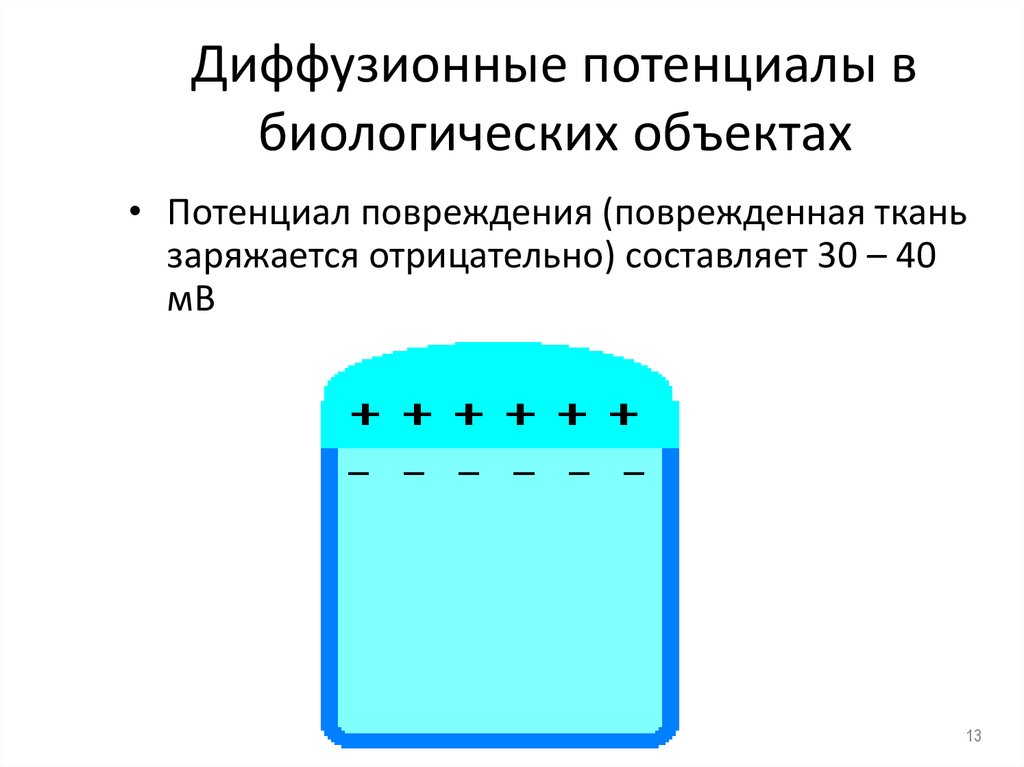

13. Диффузионные потенциалы в биологических объектах

• Потенциал повреждения (поврежденная ткань
заряжается отрицательно) составляет 30 – 40
мВ
13

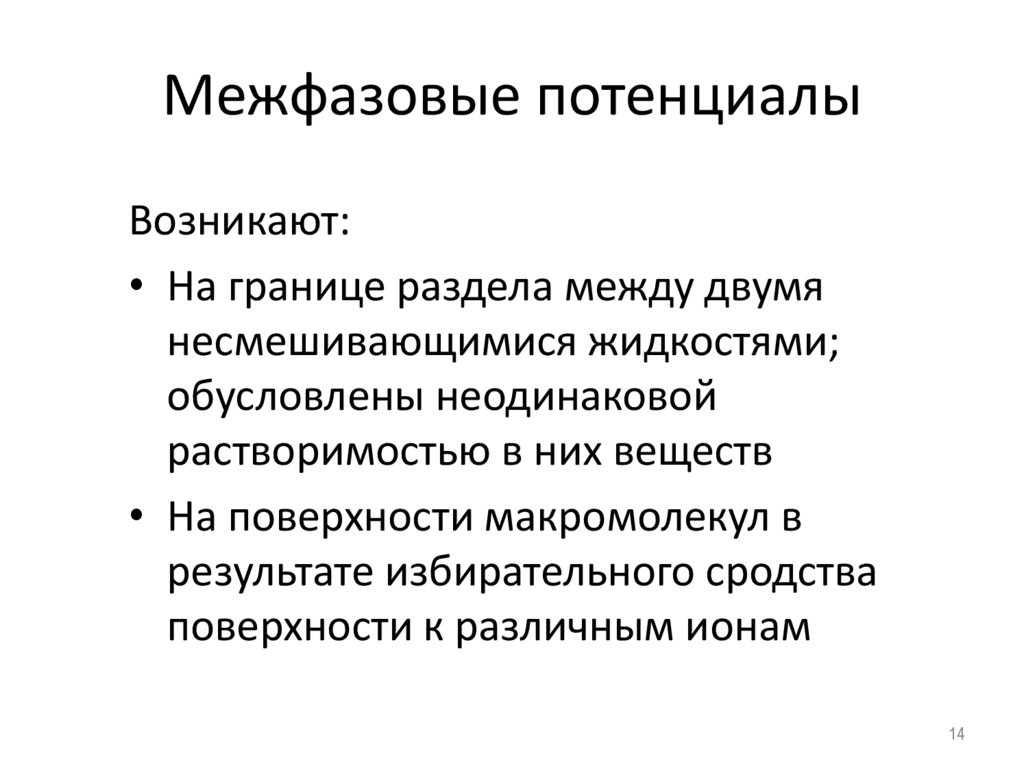

14. Межфазовые потенциалы

Возникают:
• На границе раздела между двумя
несмешивающимися жидкостями;
обусловлены неодинаковой
растворимостью в них веществ
• На поверхности макромолекул в
результате избирательного сродства
поверхности к различным ионам
14

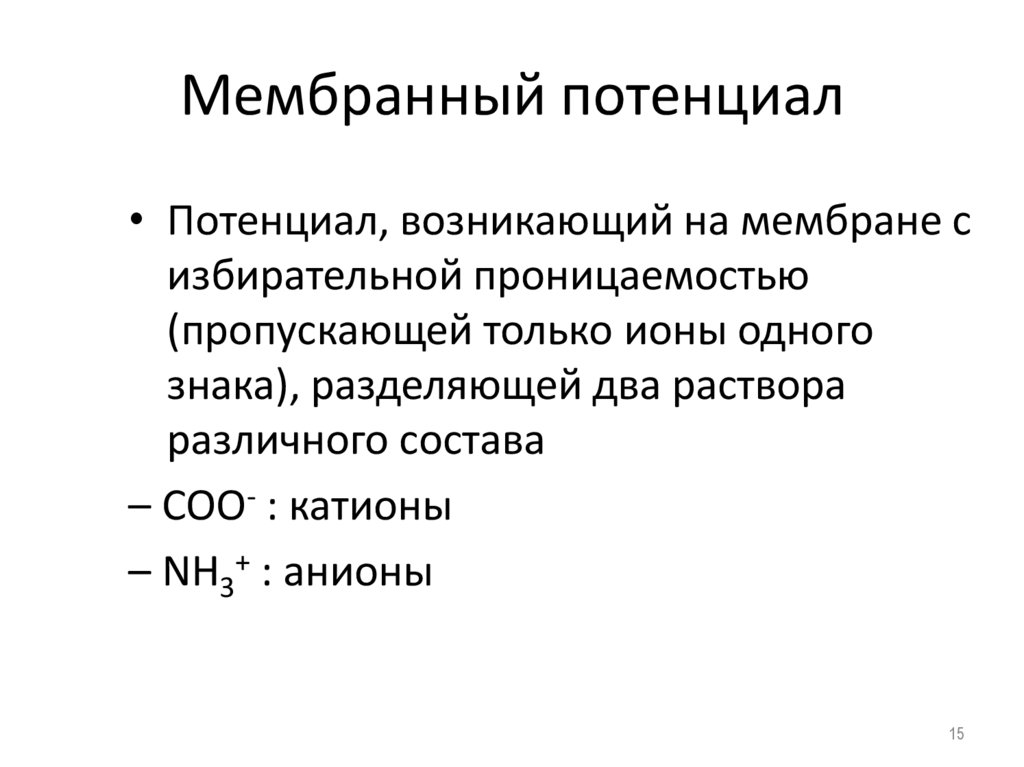

15. Мембранный потенциал

• Потенциал, возникающий на мембране с
избирательной проницаемостью
(пропускающей только ионы одного
знака), разделяющей два раствора
различного состава
– СОО- : катионы
– NH3+ : анионы
15

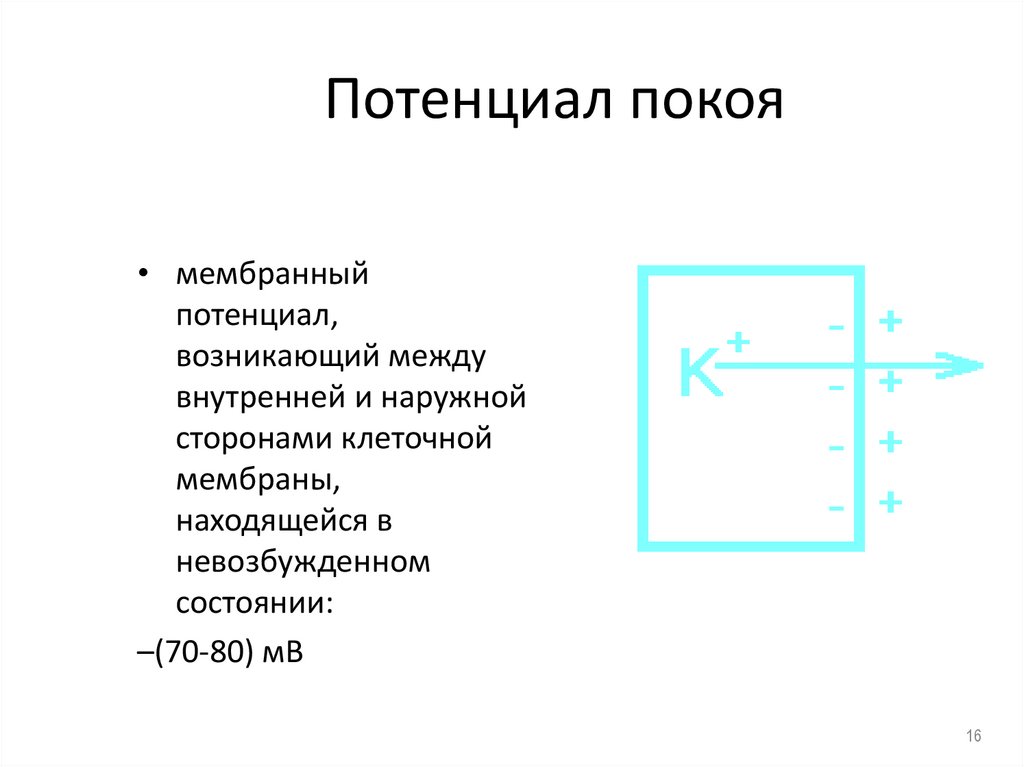

16. Потенциал покоя

• мембранный
потенциал,
возникающий между
внутренней и наружной
сторонами клеточной
мембраны,
находящейся в
невозбужденном
состоянии:
–(70-80) мВ
16

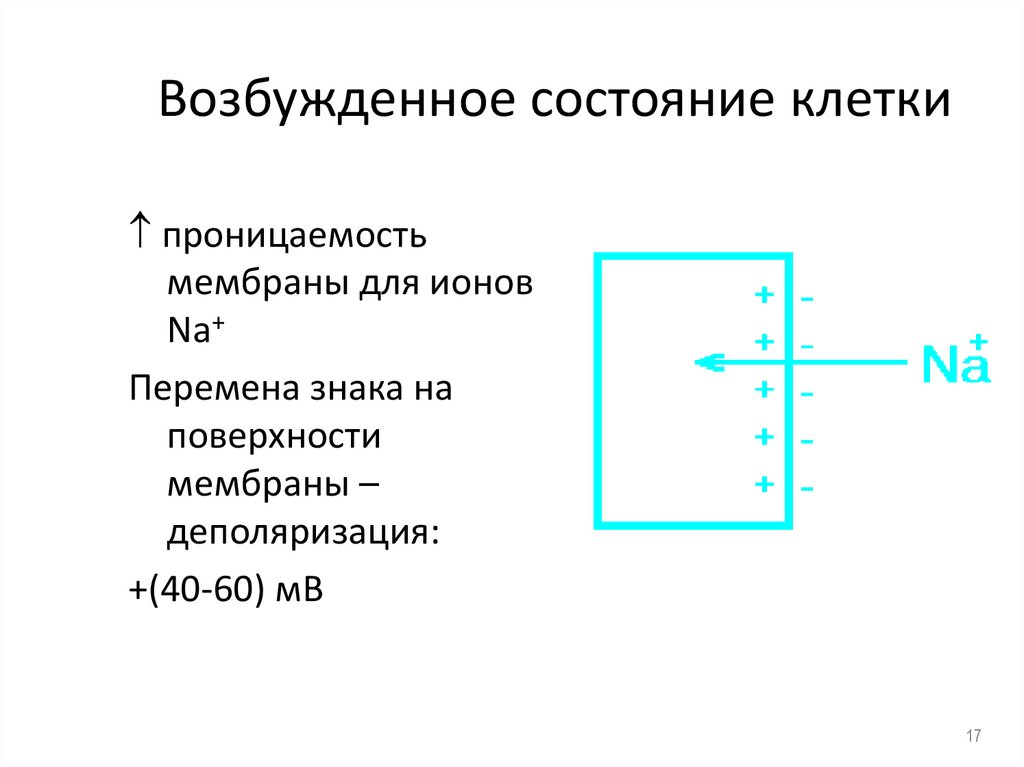

17. Возбужденное состояние клетки

проницаемость
мембраны для ионов
Na+
Перемена знака на
поверхности
мембраны –
деполяризация:
+(40-60) мВ
17

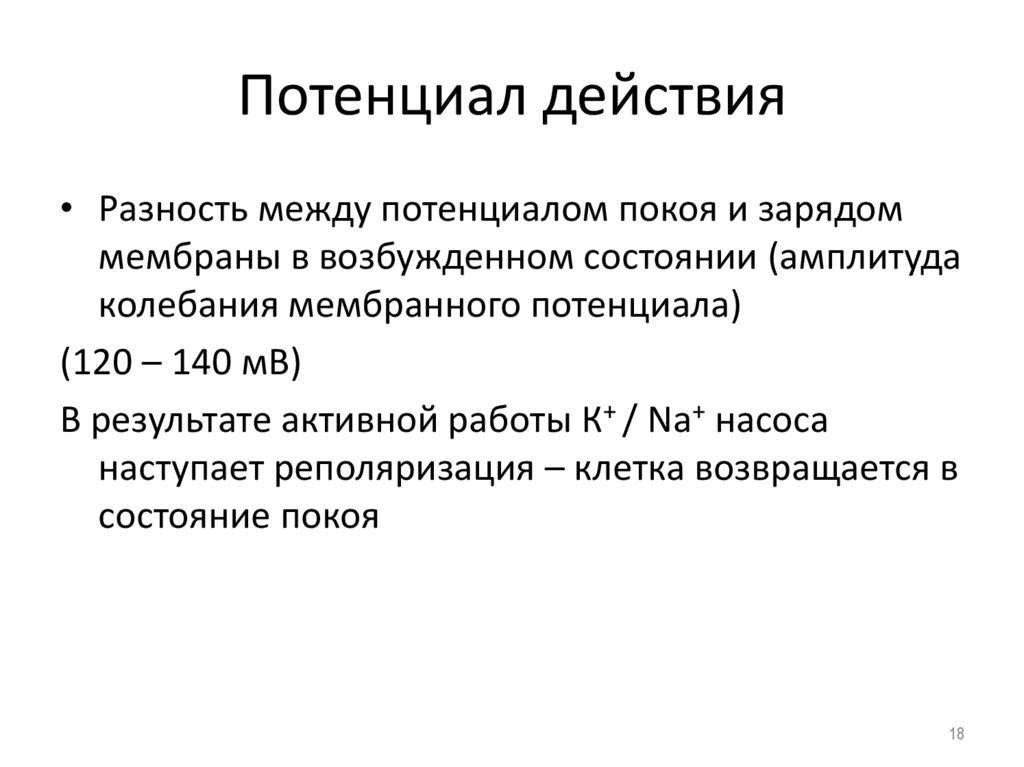

18. Потенциал действия

• Разность между потенциалом покоя и зарядом
мембраны в возбужденном состоянии (амплитуда
колебания мембранного потенциала)
(120 – 140 мВ)
В результате активной работы К+ / Na+ насоса
наступает реполяризация – клетка возвращается в
состояние покоя
18

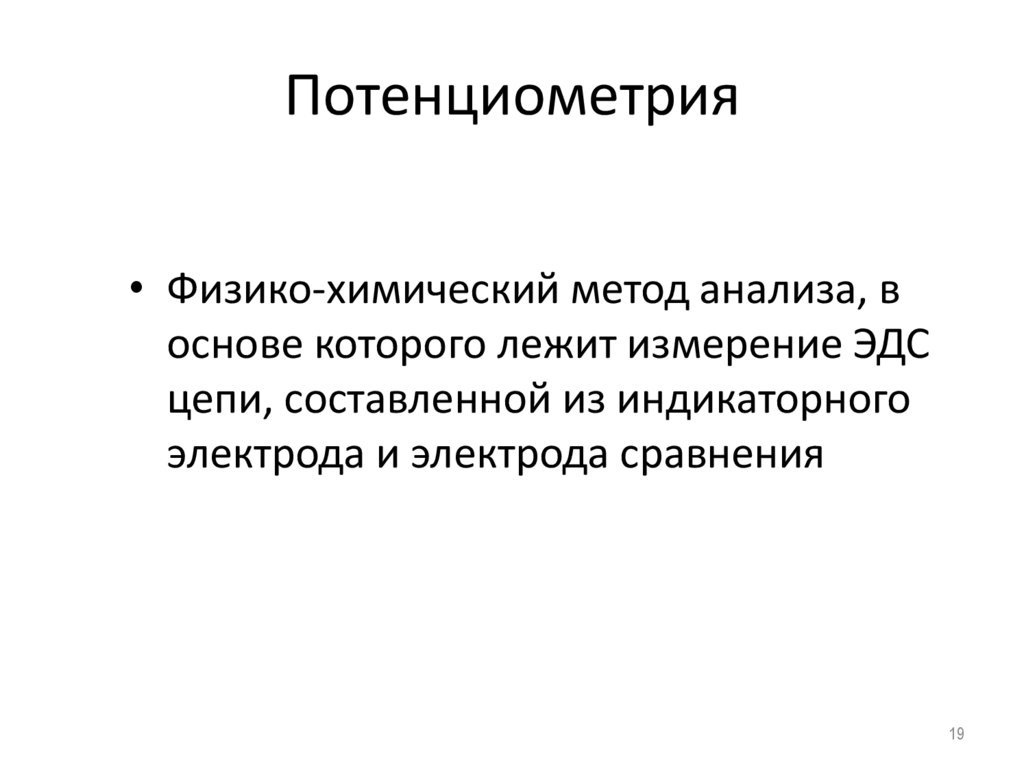

19. Потенциометрия

• Физико-химический метод анализа, в
основе которого лежит измерение ЭДС
цепи, составленной из индикаторного
электрода и электрода сравнения
19

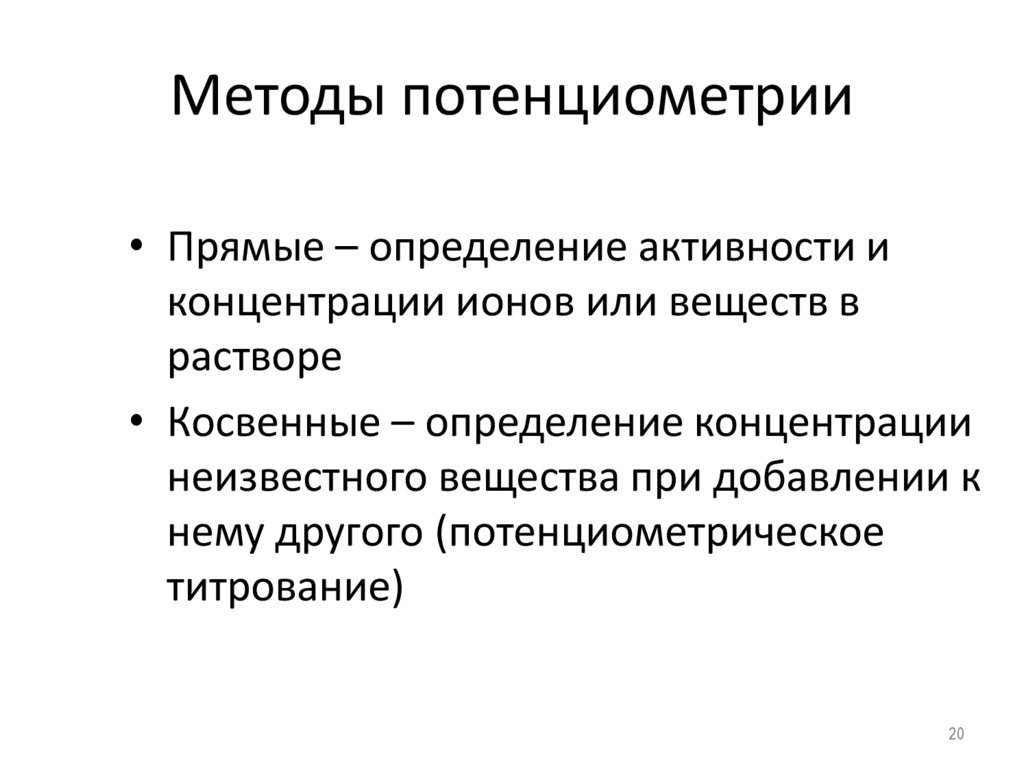

20. Методы потенциометрии

• Прямые – определение активности и
концентрации ионов или веществ в
растворе
• Косвенные – определение концентрации
неизвестного вещества при добавлении к
нему другого (потенциометрическое
титрование)
20

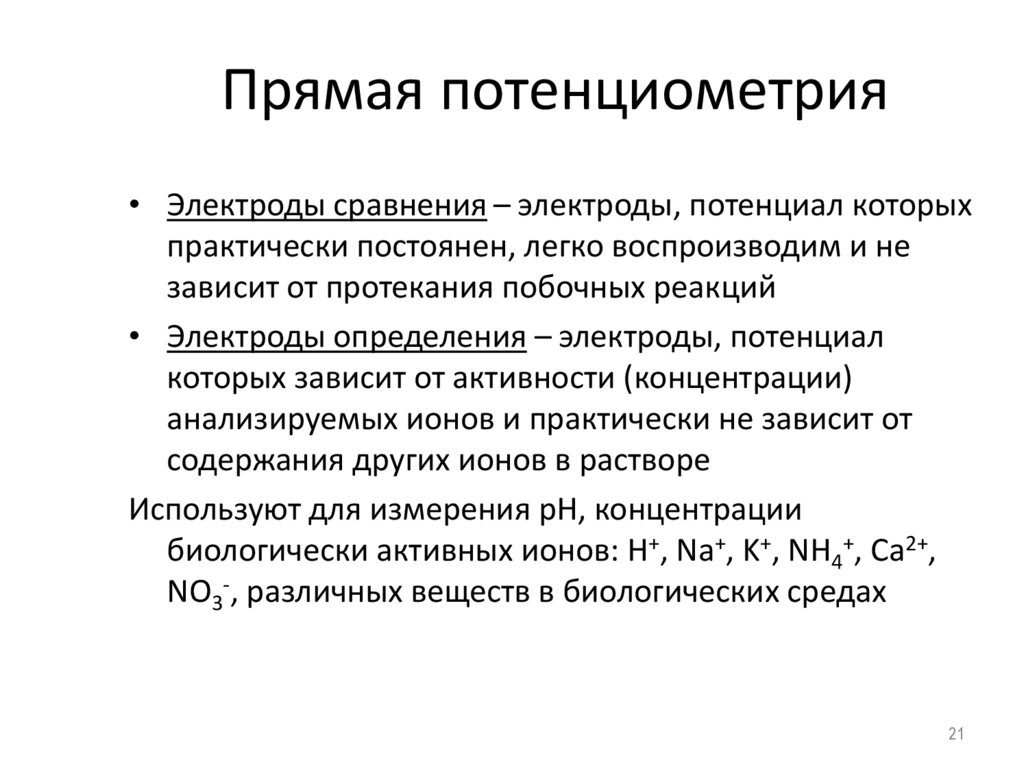

21. Прямая потенциометрия

• Электроды сравнения – электроды, потенциал которых
практически постоянен, легко воспроизводим и не
зависит от протекания побочных реакций
• Электроды определения – электроды, потенциал
которых зависит от активности (концентрации)
анализируемых ионов и практически не зависит от
содержания других ионов в растворе
Используют для измерения рН, концентрации
биологически активных ионов: H+, Na+, K+, NH4+, Ca2+,
NO3-, различных веществ в биологических средах
21

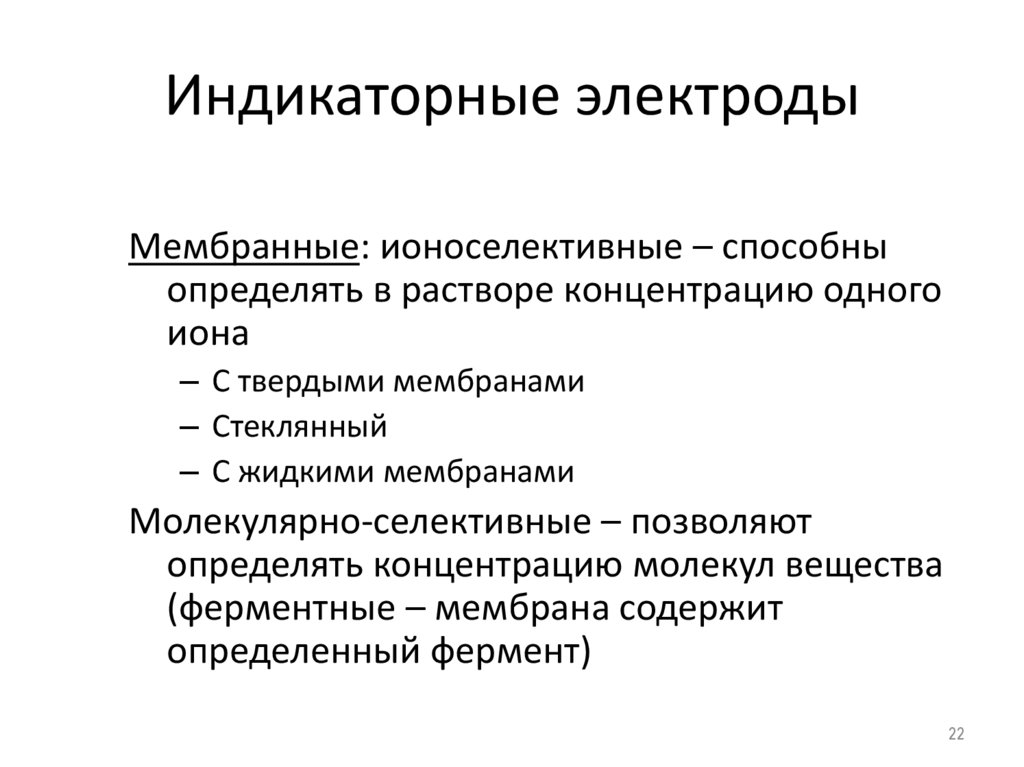

22. Индикаторные электроды

Мембранные: ионоселективные – способны
определять в растворе концентрацию одного
иона
– С твердыми мембранами
– Стеклянный
– С жидкими мембранами
Молекулярно-селективные – позволяют
определять концентрацию молекул вещества
(ферментные – мембрана содержит
определенный фермент)
22

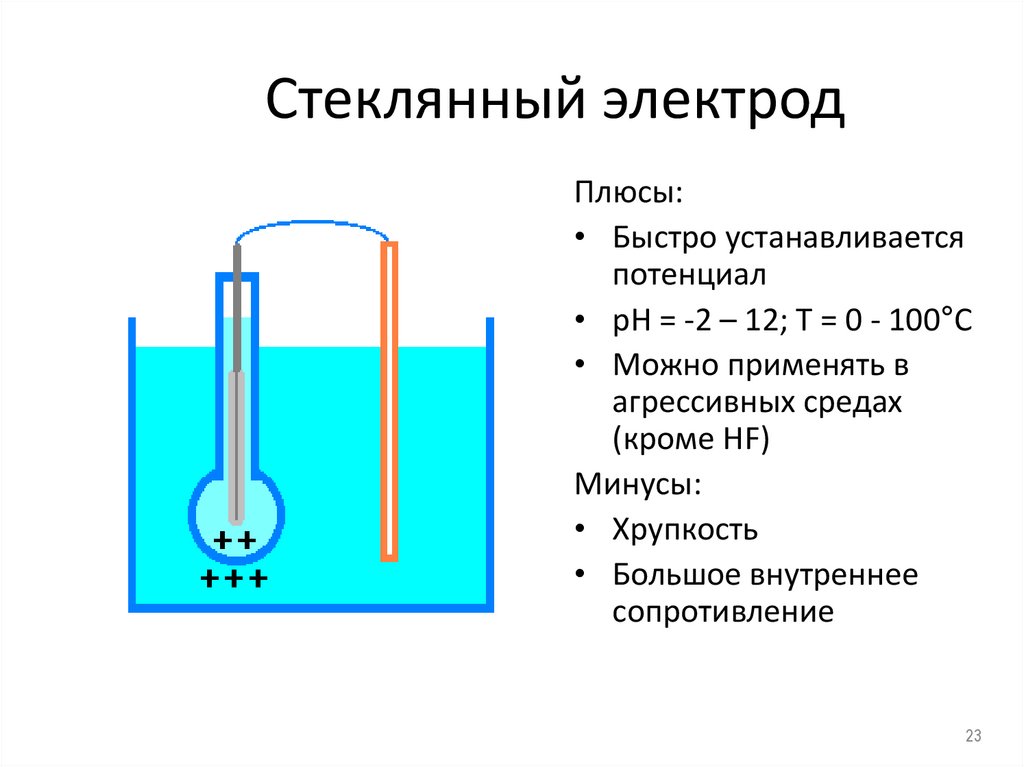

23. Стеклянный электрод

Плюсы:
• Быстро устанавливается
потенциал
• рН = -2 – 12; Т = 0 - 100°С
• Можно применять в
агрессивных средах
(кроме HF)
Минусы:
• Хрупкость
• Большое внутреннее
сопротивление
23

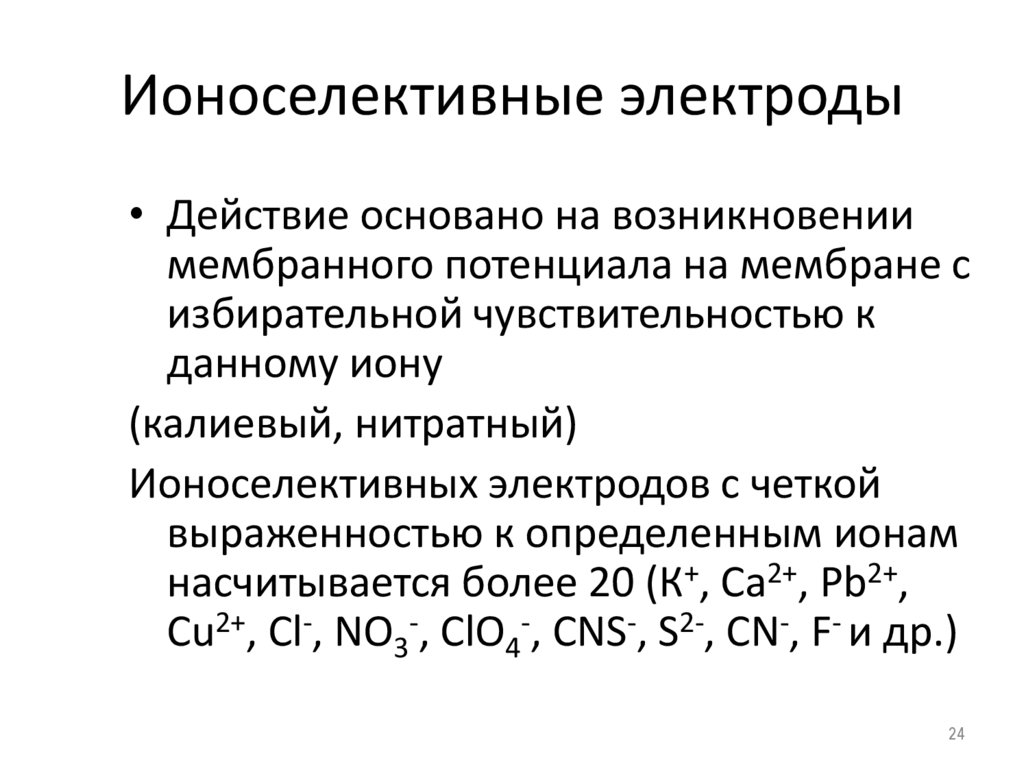

24. Ионоселективные электроды

• Действие основано на возникновении
мембранного потенциала на мембране с
избирательной чувствительностью к
данному иону
(калиевый, нитратный)
Ионоселективных электродов с четкой
выраженностью к определенным ионам
насчитывается более 20 (К+, Ca2+, Pb2+,
Cu2+, Cl-, NO3-, ClO4-, CNS-, S2-, CN-, F- и др.)
24

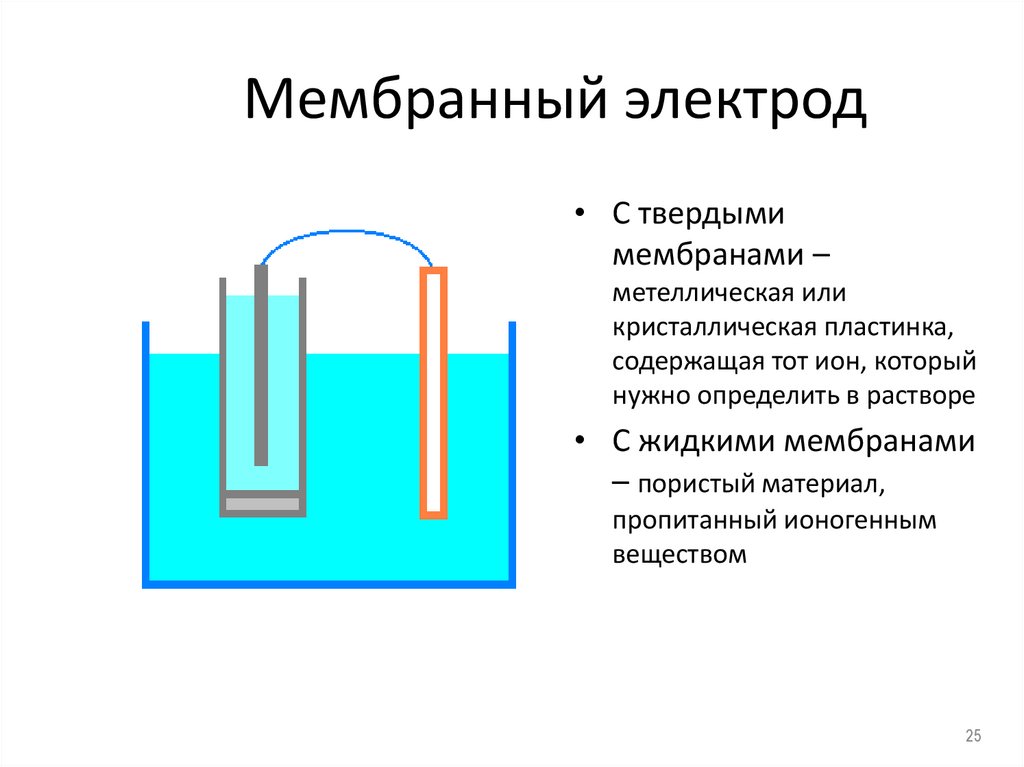

25. Мембранный электрод

• С твердыми
мембранами –
метеллическая или
кристаллическая пластинка,
содержащая тот ион, который
нужно определить в растворе
• С жидкими мембранами
– пористый материал,
пропитанный ионогенным
веществом
25

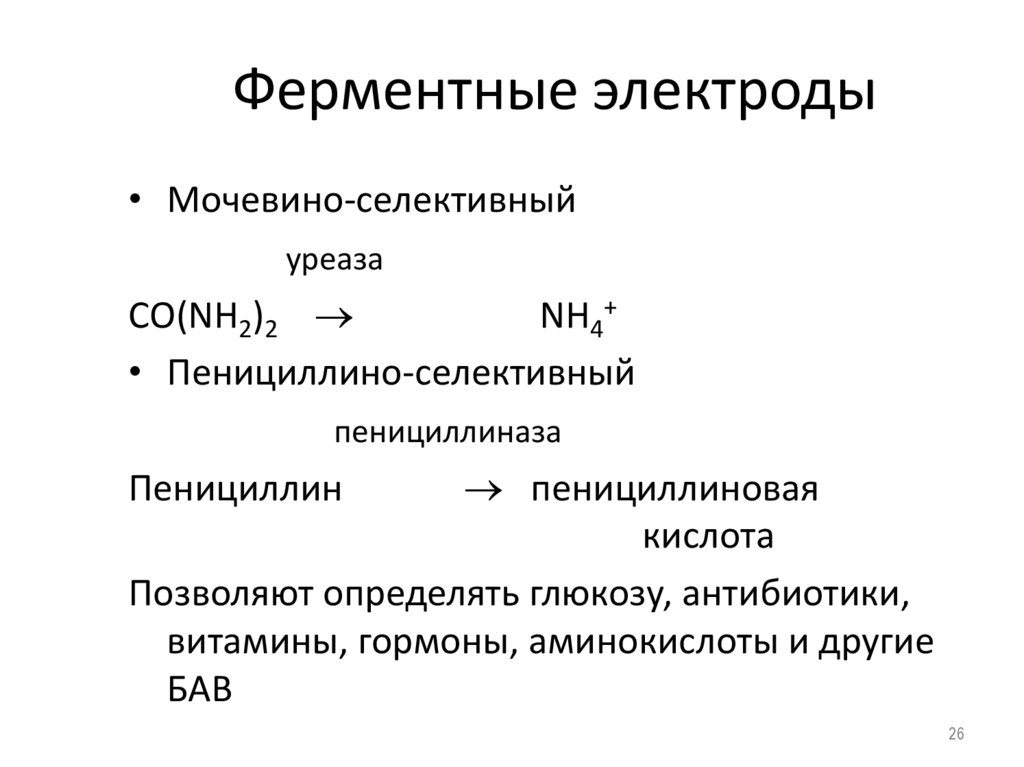

26. Ферментные электроды

• Мочевино-селективный
уреаза
СО(NH2)2
NH4+
• Пенициллино-селективный
пенициллиназа
пенициллиновая
кислота
Позволяют определять глюкозу, антибиотики,
витамины, гормоны, аминокислоты и другие
БАВ
Пенициллин
26

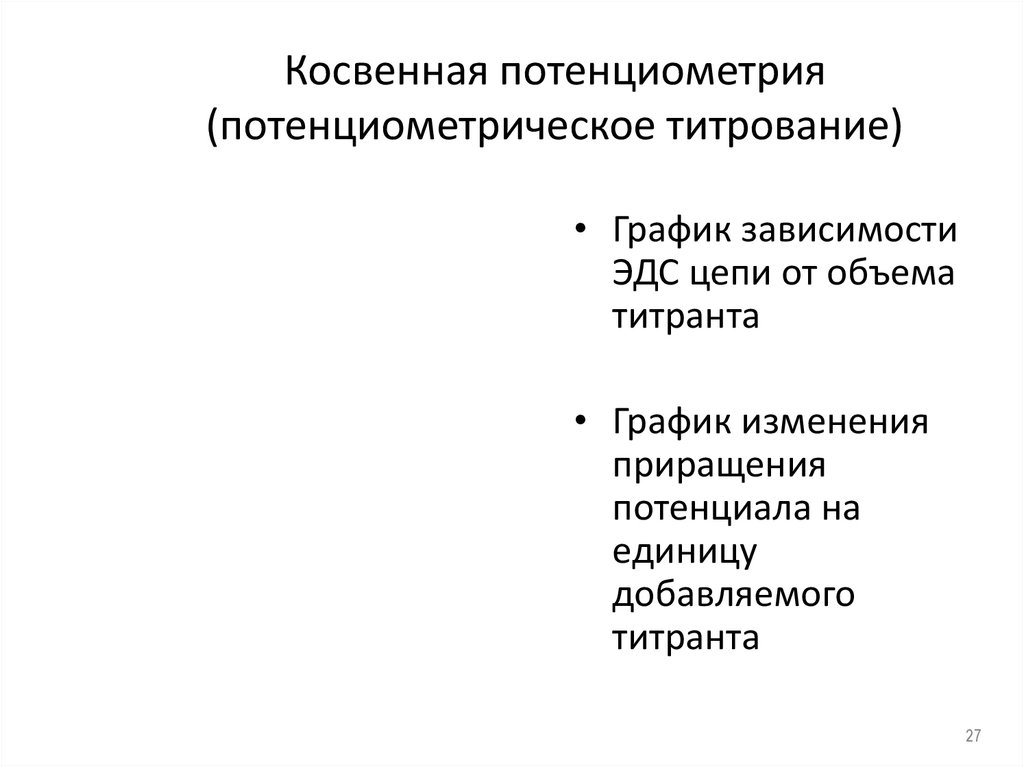

27. Косвенная потенциометрия (потенциометрическое титрование)

• График зависимости
ЭДС цепи от объема
титранта
• График изменения
приращения
потенциала на
единицу
добавляемого
титранта
27

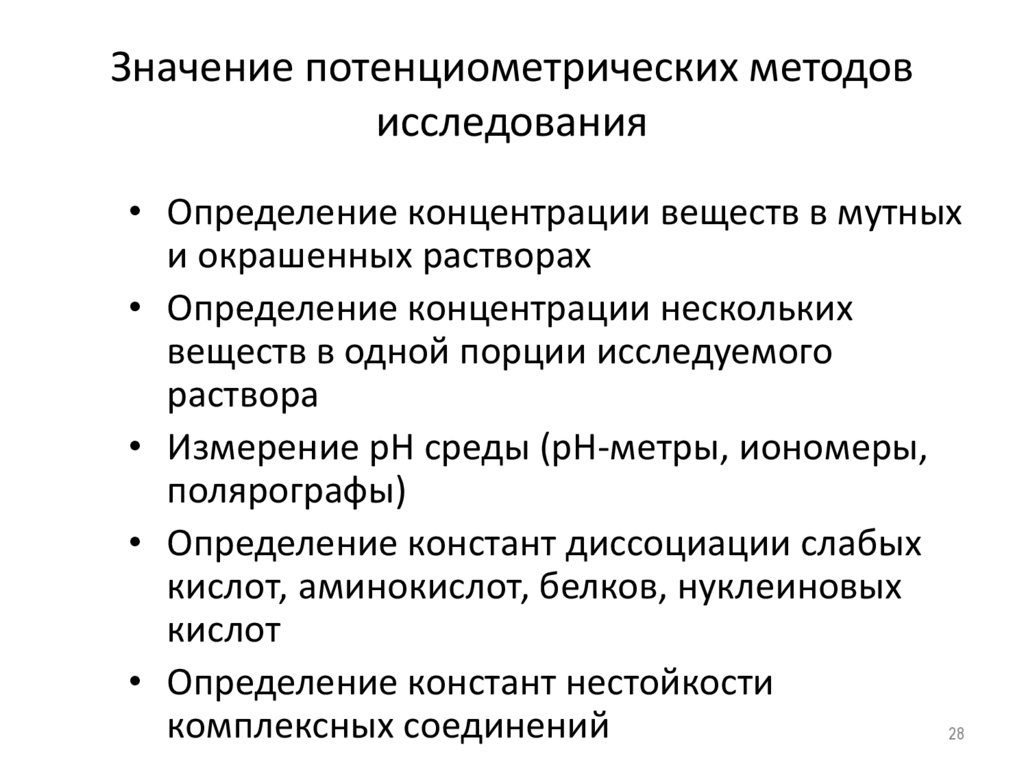

28. Значение потенциометрических методов исследования

• Определение концентрации веществ в мутных
и окрашенных растворах
• Определение концентрации нескольких
веществ в одной порции исследуемого
раствора
• Измерение рН среды (рН-метры, иономеры,
полярографы)
• Определение констант диссоциации слабых
кислот, аминокислот, белков, нуклеиновых
кислот
• Определение констант нестойкости
комплексных соединений
28
