1. Курсовой проект

Моделирование работы маршрутных такси
Выполнил: Гринев А.С., 21ИТ

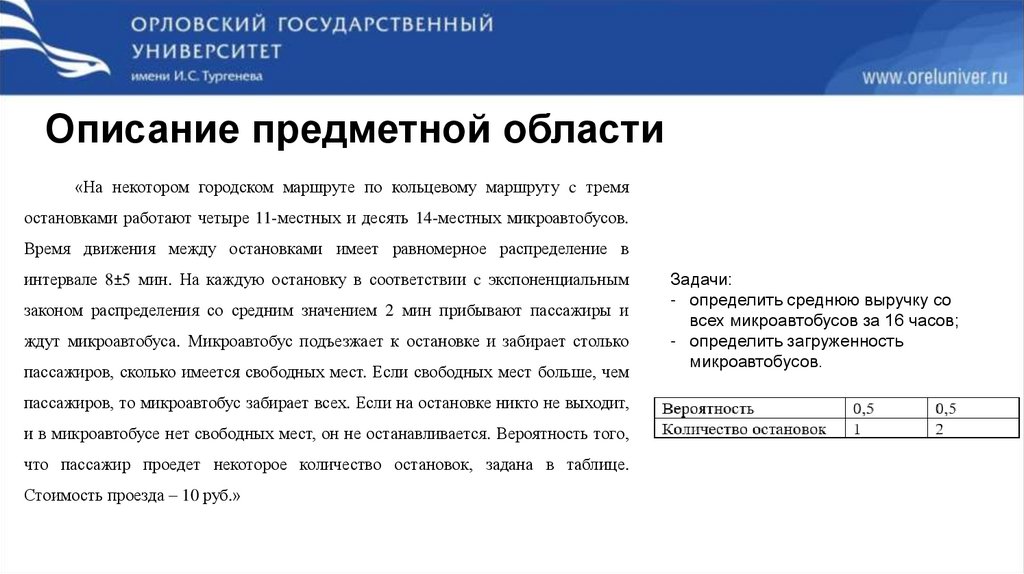

2. Описание предметной области

«На некотором городском маршруте по кольцевому маршруту c тремя
остановками работают четыре 11-местных и десять 14-местных микроавтобусов.
Время движения между остановками имеет равномерное распределение в
интервале 8±5 мин. На каждую остановку в соответствии c экспоненциальным
законом распределения со средним значением 2 мин прибывают пассажиры и
ждут микроавтобуса. Микроавтобус подъезжает к остановке и забирает столько
пассажиров, сколько имеется свободных мест. Если свободных мест больше, чем
пассажиров, то микроавтобус забирает всех. Если на остановке никто не выходит,
и в микроавтобусе нет свободных мест, он не останавливается. Вероятность того,
что пассажир проедет некоторое количество остановок, задана в таблице.
Стоимость проезда – 10 руб.»
Задачи:
- определить среднюю выручку со
всех микроавтобусов за 16 часов;
- определить загруженность
микроавтобусов.

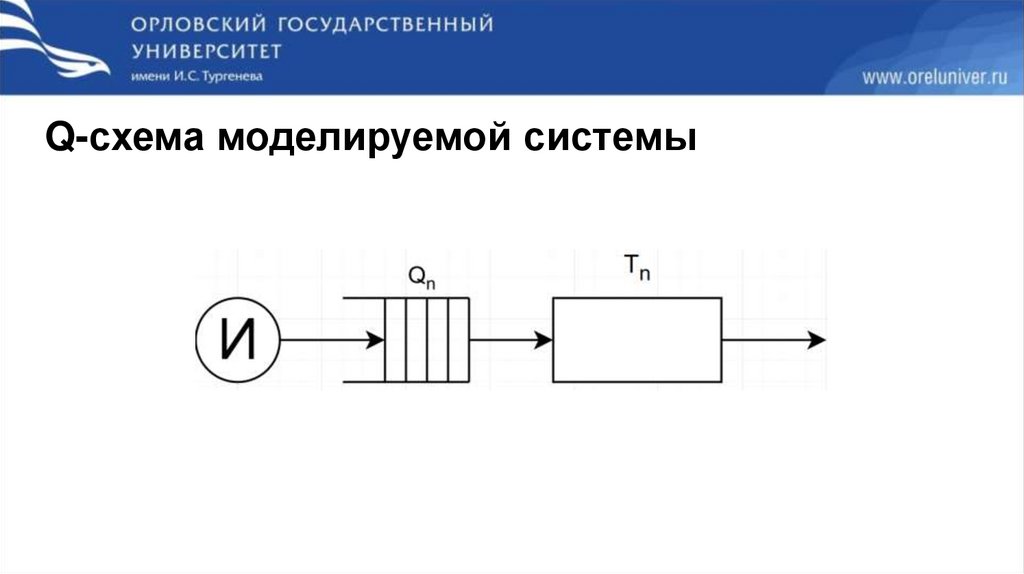

3. Q-схема моделируемой системы

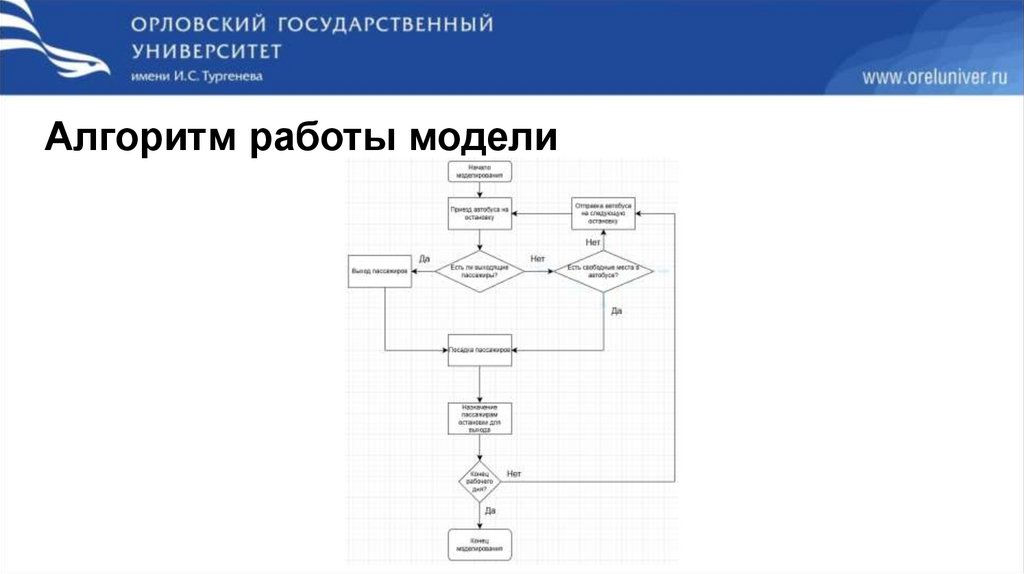

4. Алгоритм работы модели

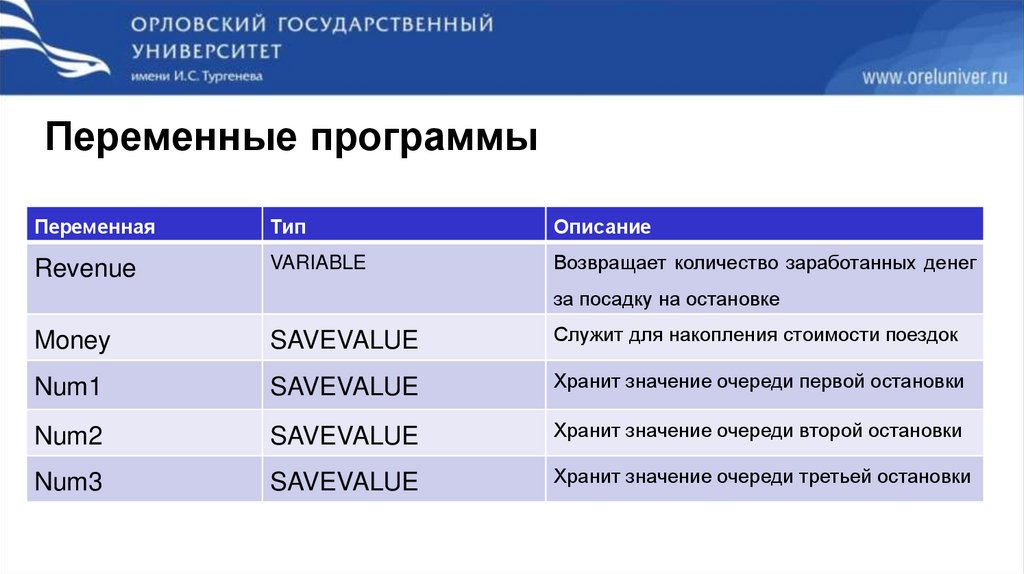

5. Переменные программы

Переменная
Тип
Описание
Revenue
VARIABLE
Возвращает количество заработанных денег
за посадку на остановке
Money
SAVEVALUE
Служит для накопления стоимости поездок
Num1
SAVEVALUE
Хранит значение очереди первой остановки
Num2
SAVEVALUE
Хранит значение очереди второй остановки
Num3
SAVEVALUE
Хранит значение очереди третьей остановки

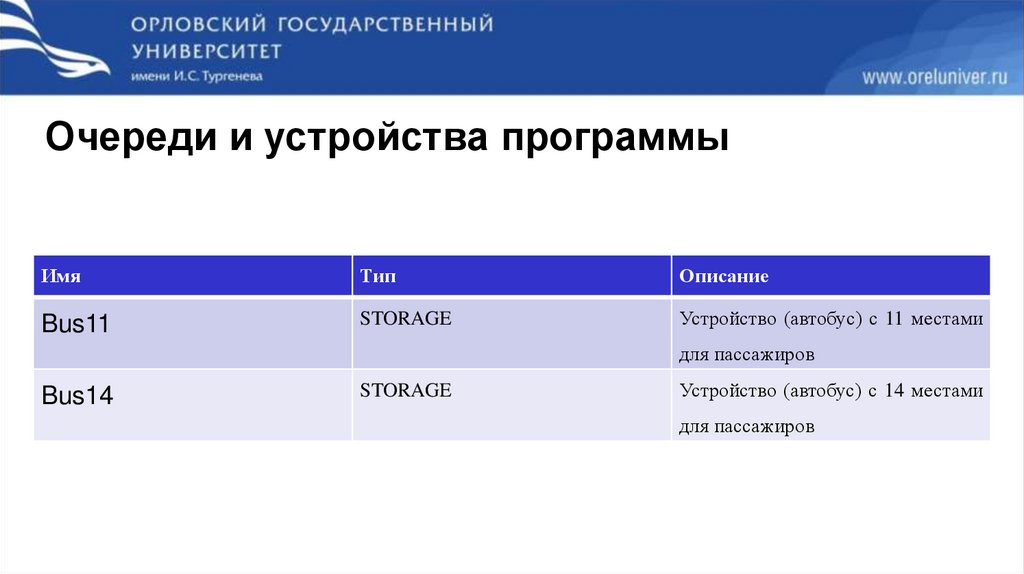

6. Очереди и устройства программы

Имя
Тип
Описание
Bus11
STORAGE
Устройство (автобус) с 11 местами
для пассажиров
Bus14
STORAGE
Устройство (автобус) с 14 местами
для пассажиров

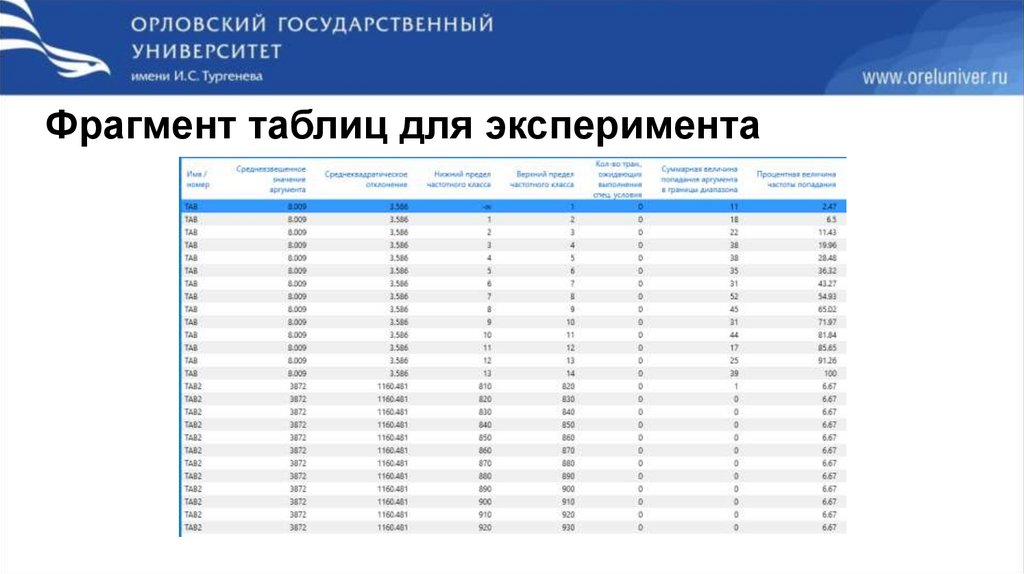

7. Фрагмент таблиц для эксперимента

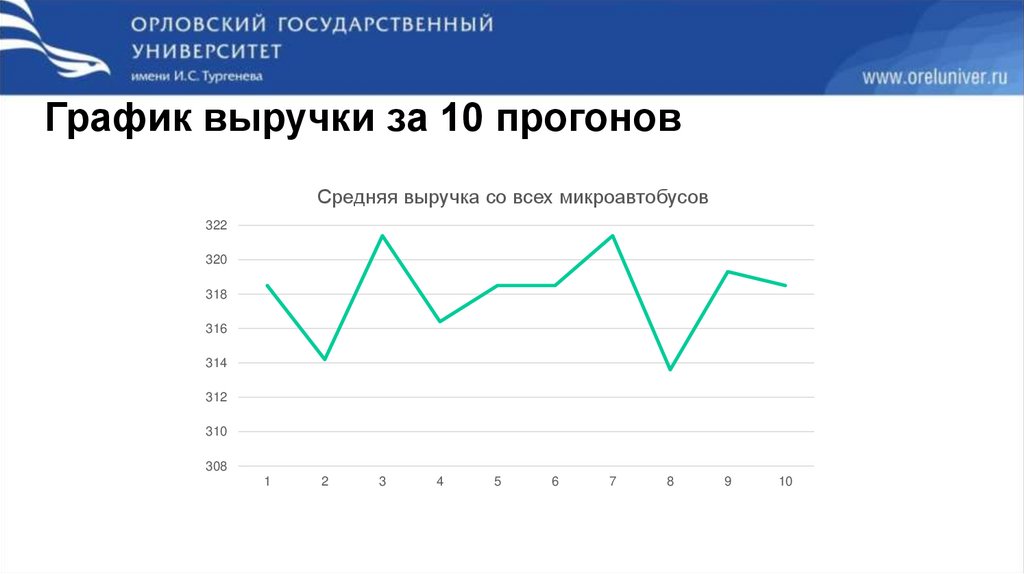

8. График выручки за 10 прогонов

Средняя выручка со всех микроавтобусов
322
320
318
316
314
312
310
308
1
2
3
4
5
6
7
8
9
10

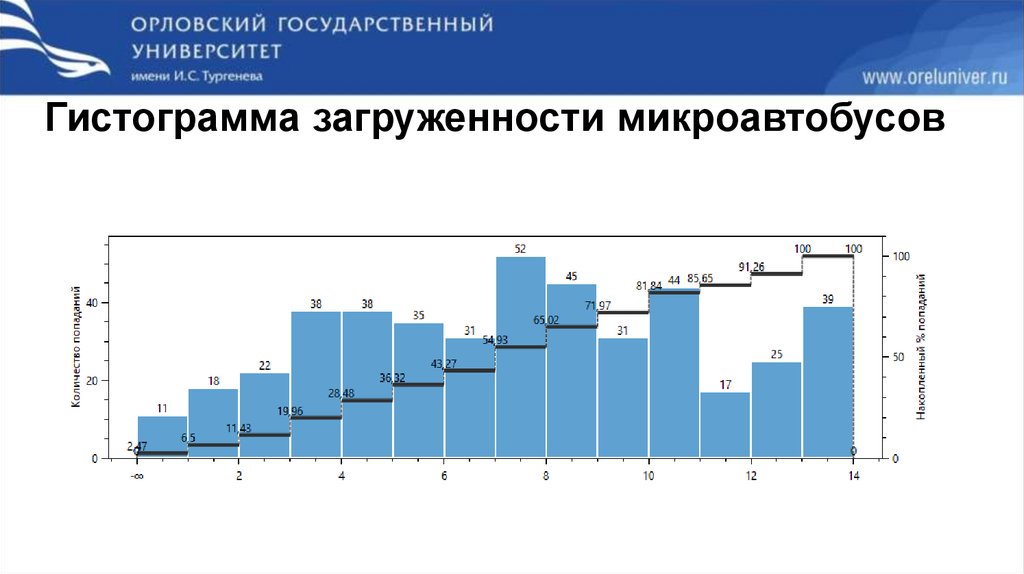

9. Гистограмма загруженности микроавтобусов

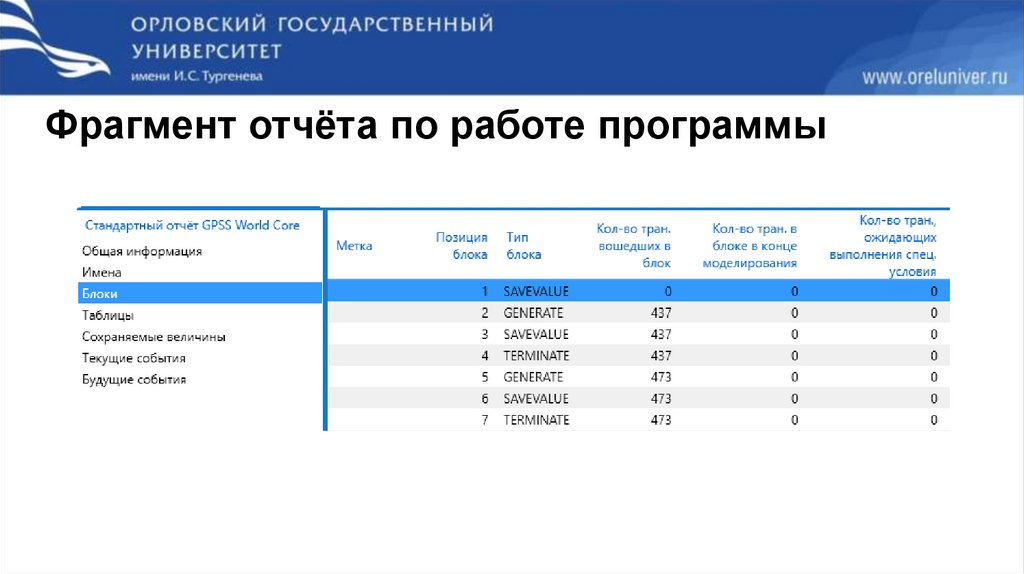

10. Фрагмент отчёта по работе программы
