1.

Геометрические построения,
необходимые при
выполнении чертежей

2.

3.

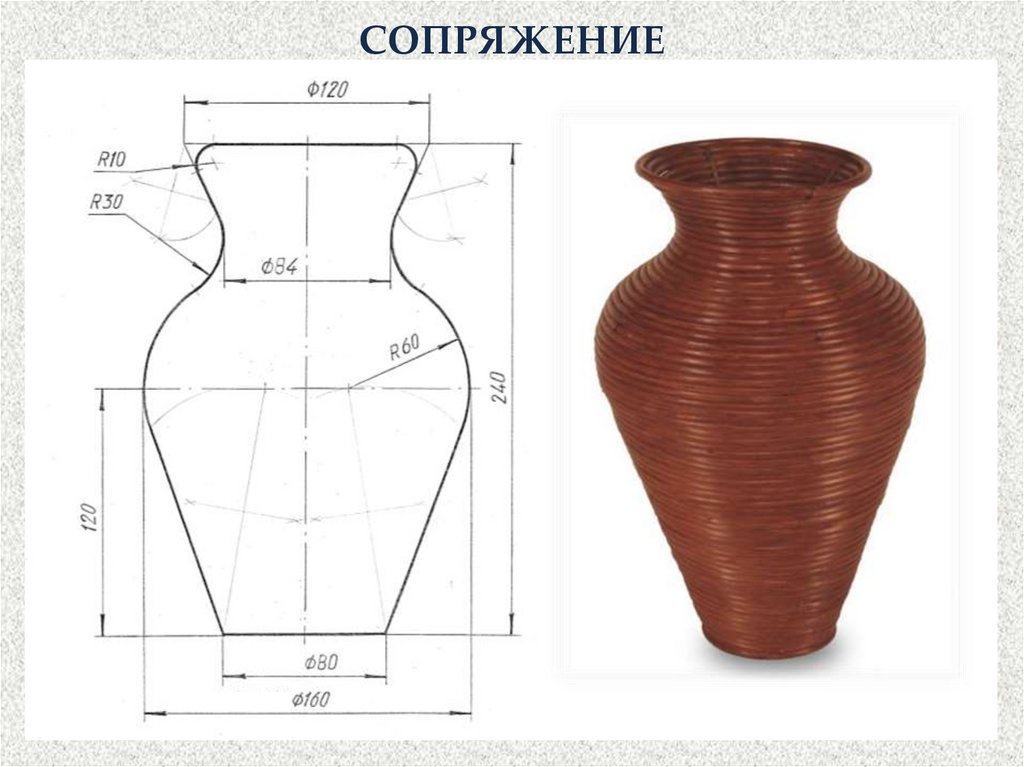

СОПРЯЖЕНИЕ
• Длина, ширина, высота,
диаметр геометрических фигур;
• Размеры, определяющие
взаимное положение
(координирующие);
• Габаритные размеры –
определяющие предельные
(наибольшие и наименьшие)
величины внешних (и
внутренних) очертаний
изделий;
• Размер наносится только один
раз, не наносится, если его
можно вычислить;
• Меньшие размеры ближе к
изображению, большие –
дальше;
• Минимум пересечений
размерных и выносных линий.

4.

Сопряжение

5.

СОПРЯЖЕНИЕ

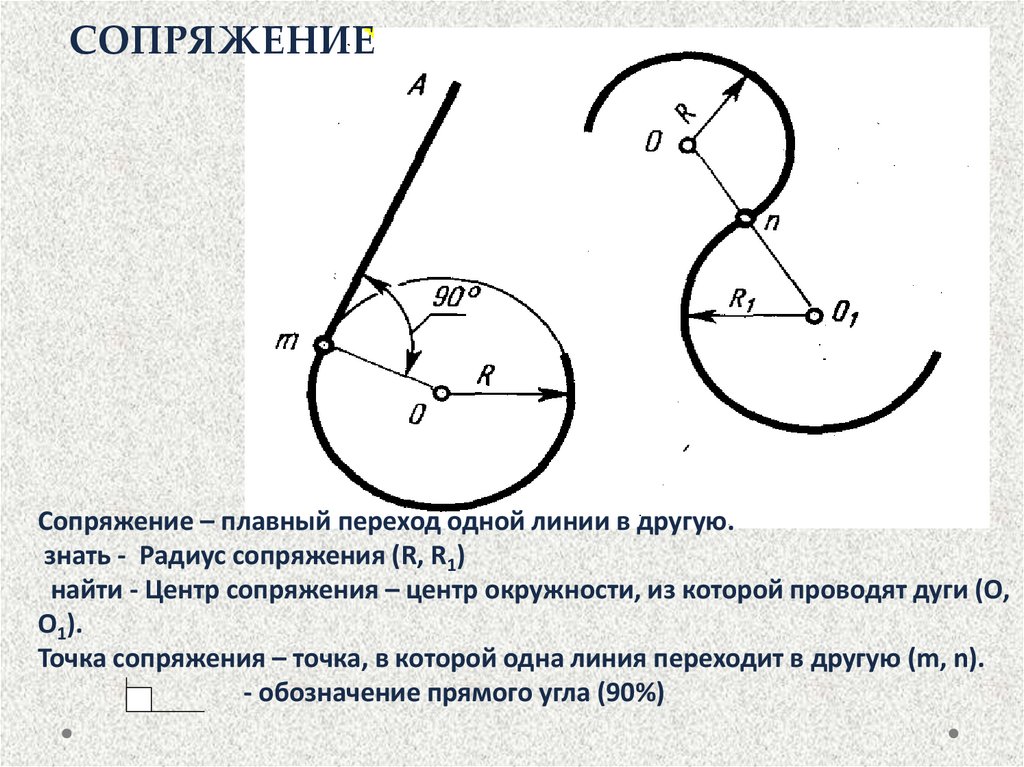

Сопряжение – плавный переход одной линии в другую.
знать - Радиус сопряжения (R, R1)
найти - Центр сопряжения – центр окружности, из которой проводят дуги (О,
О1).
Точка сопряжения – точка, в которой одна линия переходит в другую (m, n).
- обозначение прямого угла (90%)

6.

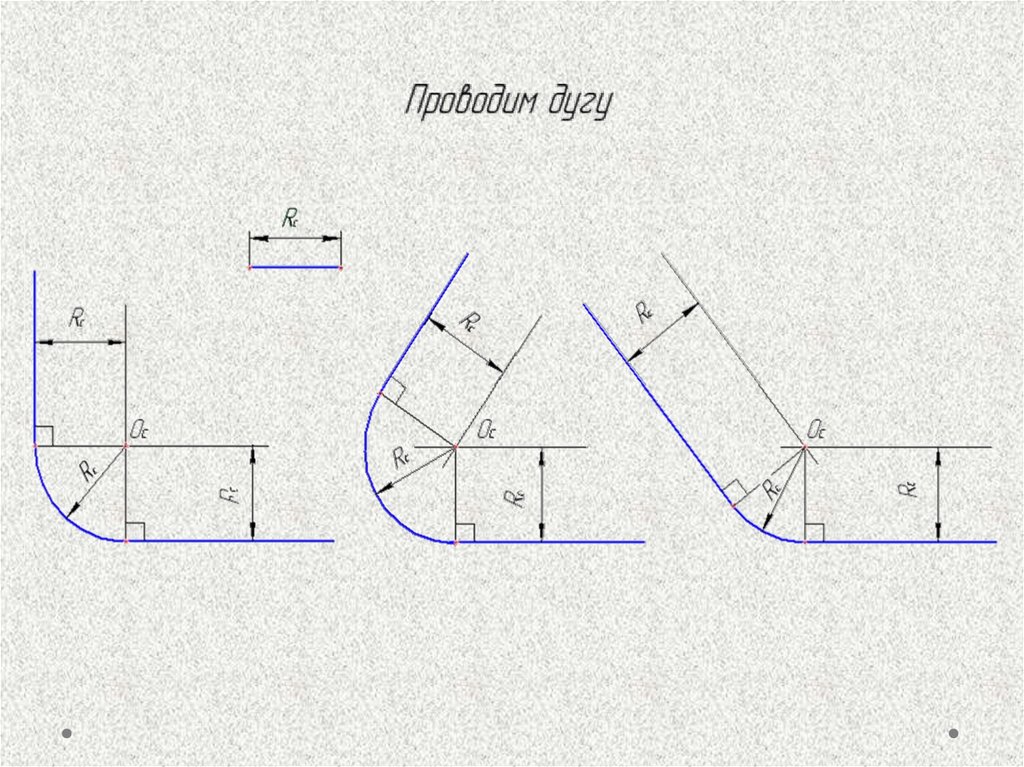

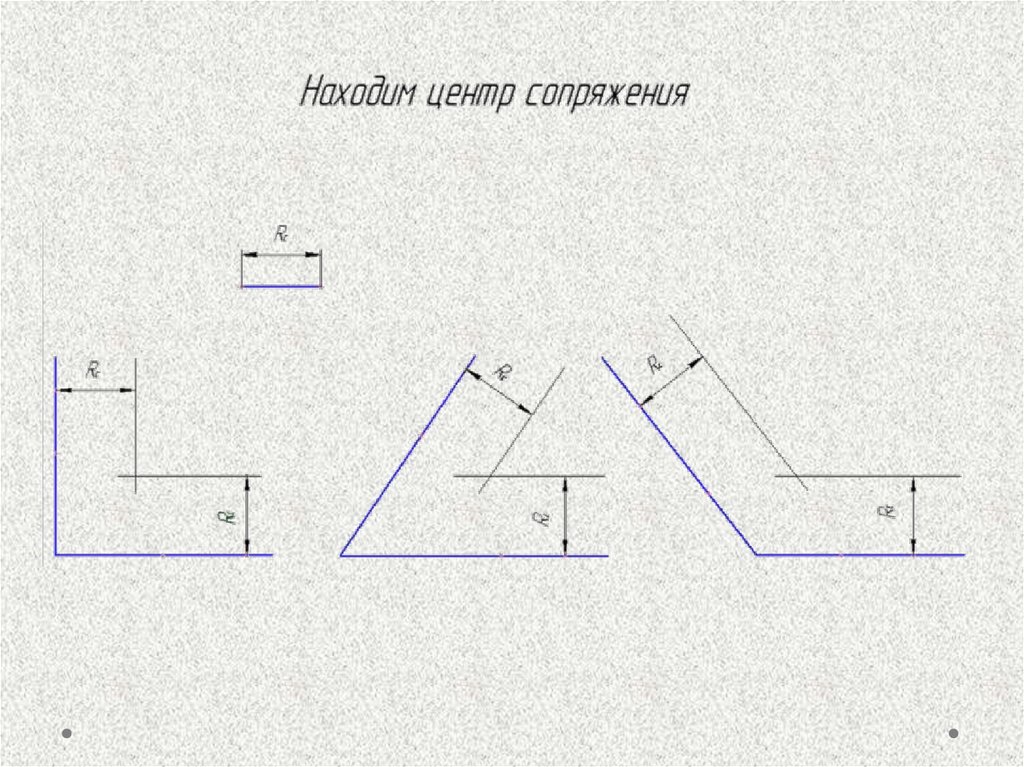

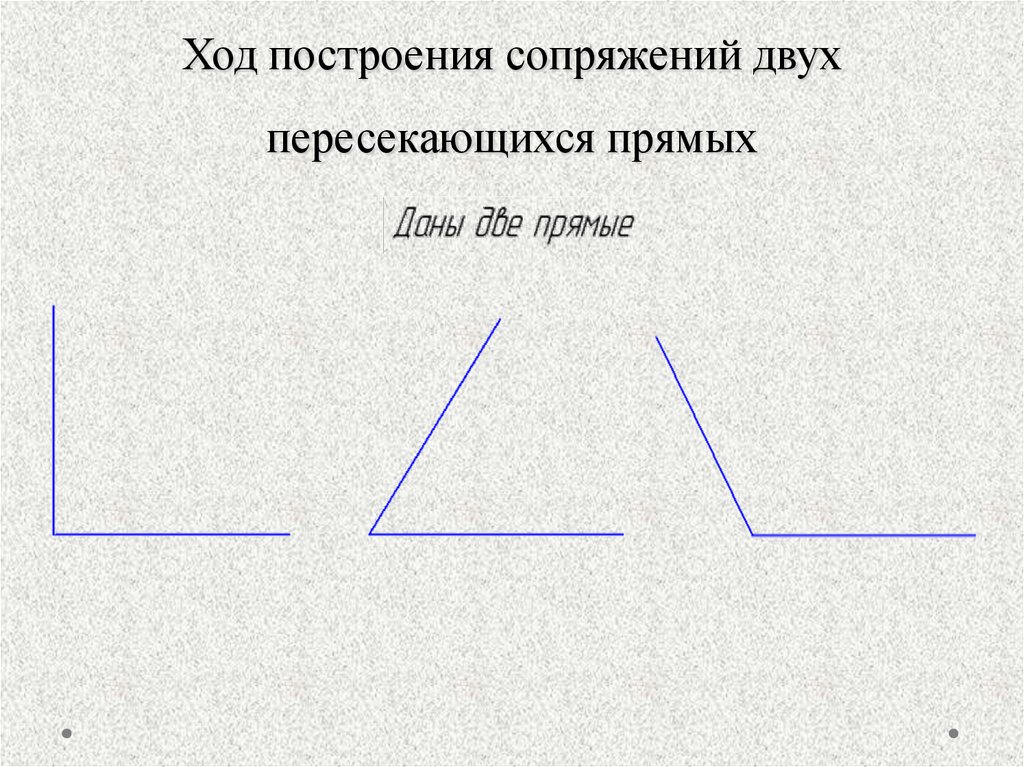

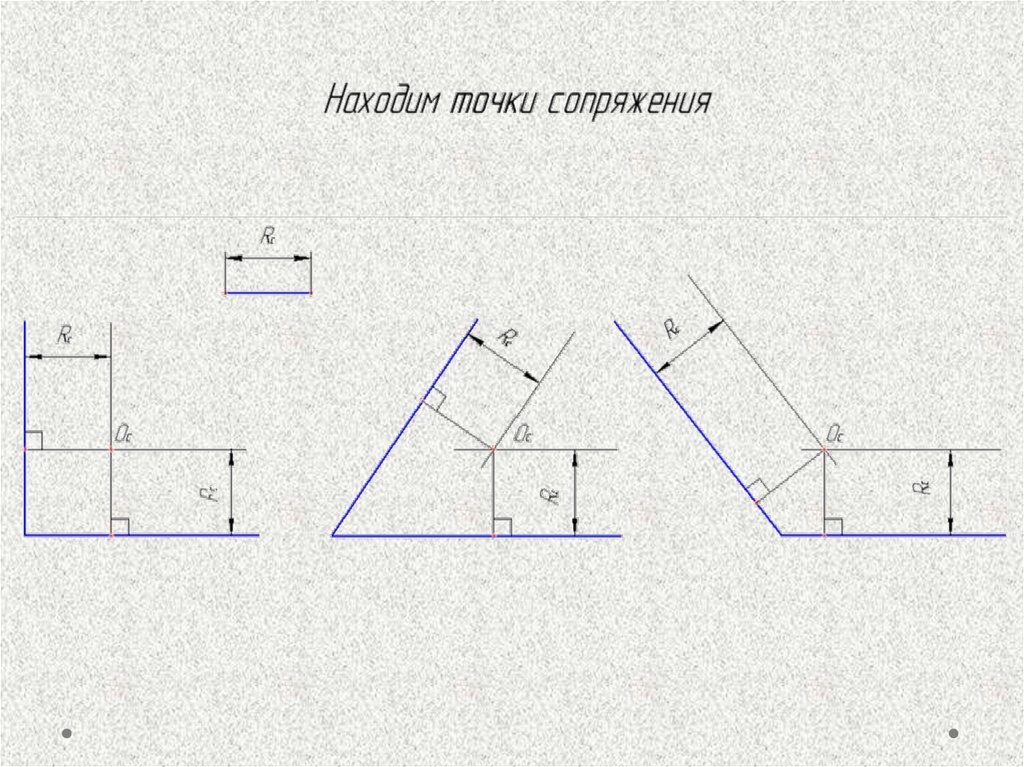

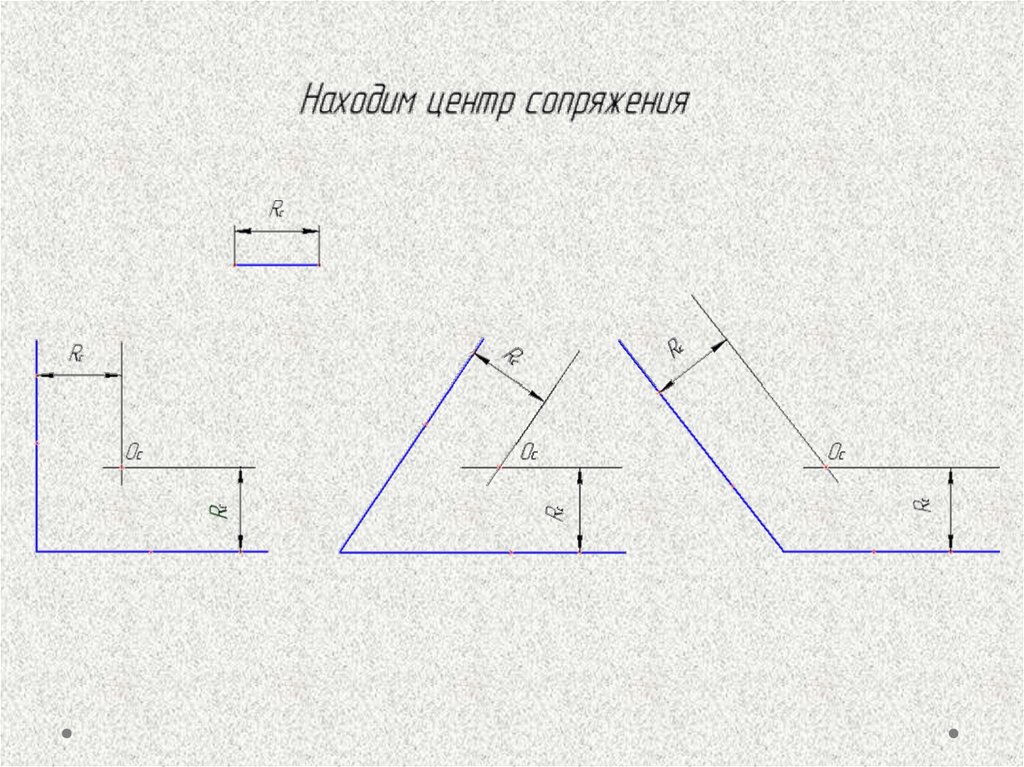

Ход построения сопряжений двух
пересекающихся прямых

7.

8.

9.

10.

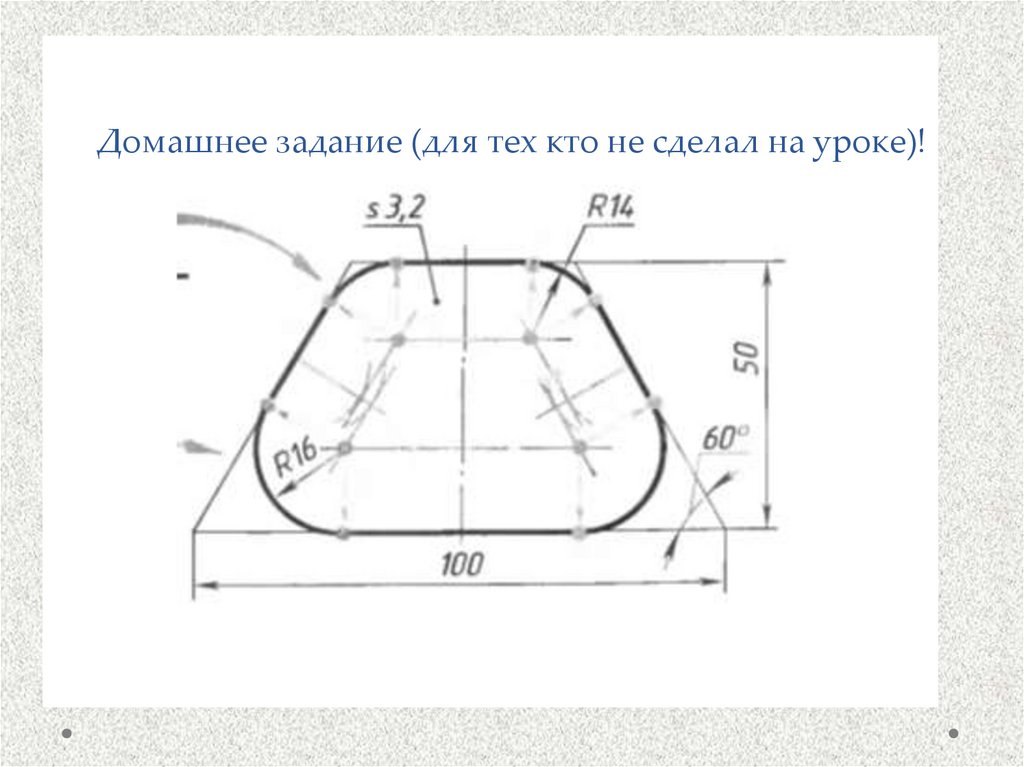

11. Домашнее задание (для тех кто не сделал на уроке)!
